给排水设计施工总说明
给排水设计说明

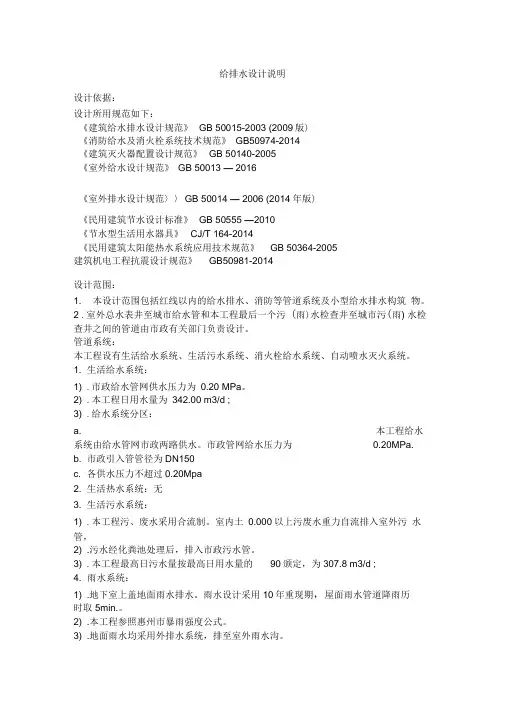

给排水设计说明设计依据：设计所用规范如下：《建筑给水排水设计规范》GB 50015-2003 (2009版)《消防给水及消火栓系统技术规范》GB50974-2014《建筑灭火器配置设计规范》GB 50140-2005《室外给水设计规范》GB 50013 — 2016《室外排水设计规范〉〉GB 50014 — 2006 (2014年版)《民用建筑节水设计标准》GB 50555 —2010《节水型生活用水器具》CJ/T 164-2014《民用建筑太阳能热水系统应用技术规范》GB 50364-2005建筑机电工程抗震设计规范》GB50981-2014设计范围：1. 本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2 .室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨) 水检查井之间的管道由市政有关部门负责设计。
管道系统：本工程设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
1. 生活给水系统：1) .市政给水管网供水压力为0.20 MPa。
2) .本工程日用水量为342.00 m3/d ;3) .给水系统分区：a. 本工程给水系统由给水管网市政两路供水。
市政管网给水压力为0.20MPa.b. 市政引入管管径为DN150c. 各供水压力不超过0.20Mpa2. 生活热水系统：无3. 生活污水系统：1) .本工程污、废水采用合流制。
室内土0.000以上污废水重力自流排入室外污水管，2) .污水经化粪池处理后，排入市政污水管。
3) .本工程最高日污水量按最高日用水量的90颁定，为307.8 m3/d ;4. 雨水系统：1) .地下室上盖地面雨水排水。
雨水设计采用10年重现期，屋面雨水管道降雨历时取5min.。
2) .本工程参照惠州市暴雨强度公式。
3) .地面雨水均采用外排水系统，排至室外雨水沟。
4) .室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。
设计及施工说明(给排水)

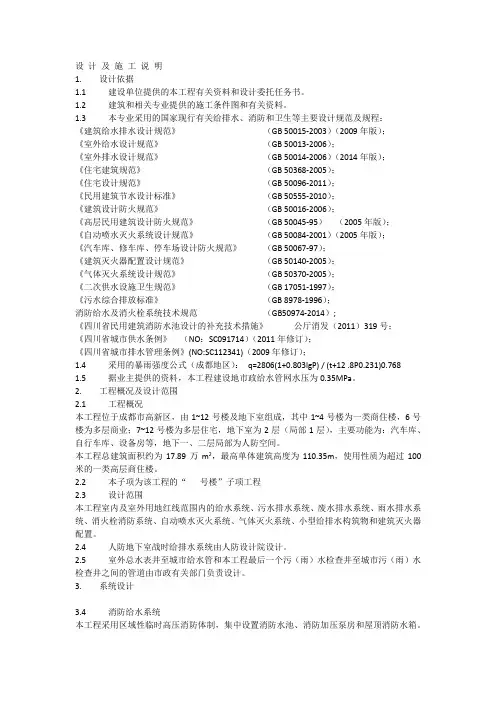

设计及施工说明1. 设计依据1.1 建设单位提供的本工程有关资料和设计委托任务书。
1.2 建筑和相关专业提供的施工条件图和有关资料。
1.3 本专业采用的国家现行有关给排水、消防和卫生等主要设计规范及规程：《建筑给水排水设计规范》（GB 50015-2003）（2009年版）；《室外给水设计规范》（GB 50013-2006）；《室外排水设计规范》（GB 50014-2006）（2014年版）；《住宅建筑规范》（GB 50368-2005）；《住宅设计规范》（GB 50096-2011）；《民用建筑节水设计标准》（GB 50555-2010）；《建筑设计防火规范》（GB 50016-2006）；《高层民用建筑设计防火规范》（GB 50045-95）（2005年版）；《自动喷水灭火系统设计规范》（GB 50084-2001）（2005年版）；《汽车库、修车库、停车场设计防火规范》（GB 50067-97）；《建筑灭火器配置设计规范》（GB 50140-2005）；《气体灭火系统设计规范》（GB 50370-2005）；《二次供水设施卫生规范》（GB 17051-1997）；《污水综合排放标准》（GB 8978-1996）；消防给水及消火栓系统技术规范（GB50974-2014）;《四川省民用建筑消防水池设计的补充技术措施》公厅消发（2011）319号；《四川省城市供水条例》（NO：SC091714）（2011年修订）；《四川省城市排水管理条例》(NO:SC112341)（2009年修订）；1.4 采用的暴雨强度公式（成都地区）：q=2806(1+0.803lgP) / (t+12 .8P0.231)0.7681.5 据业主提供的资料，本工程建设地市政给水管网水压为0.35MPa。
2. 工程概况及设计范围2.1 工程概况本工程位于成都市高新区，由1~12号楼及地下室组成，其中1~4号楼为一类商住楼，6号楼为多层商业；7~12号楼为多层住宅，地下室为2层（局部1层），主要功能为：汽车库、自行车库、设备房等，地下一、二层局部为人防空间。
给排水设计说明
给排水设计说明1.0 系统设计说明室内水支管采用PP-R给水管，公称压力本工程设计内容包括室内给水系统、消为PN1.6MPa，热熔连接。
火栓系统、自动喷淋系统、灭火器、排水系室内外给水立管采用内衬不锈钢复合钢管，统等。
公称压力为PN1.6MPa，用卡箍连接。
1.1 给水系统 3.2 消防管道本工程给水系统一直四层采用市政给水室内所有消防管道采用热镀锌钢管，大直接供给，下行上给供水方式;四层以上采于或等于DN100采用卡箍连接，其余用丝用二次供水供给，上行下给供水方式。
扣连接。
1.2 消火栓系统 3.3 室内排水管、雨水管立管采用硬聚氯乙本工程室内消火栓用水量为12L/S，室外烯螺旋排水管，排水横管采用UPVC硬聚氯的为15L/S，按两股水柱可达到室内任何位乙烯排水管，承插粘接剂连接，室外排水管置考虑布置，消防水泵房设于二期地下室，采用双壁波纹排水管，潜污泵排水管采用镀室外设水泵接合器两个，室外消火栓一个，锌钢管，用丝扣连接。
二期高层屋顶设一个12t消防水箱，高度满3.4给水管、消防管安装完毕后须进行水压足消防要求，消火栓的型号为04S202-8-甲试验，给水管工作压力为0.9MPa，消防管型，规格700mm*1000mm*240mm，内配工作压力为0.95MPa，喷淋管工作压力为0.6 DN65*19水枪一只，DN65*25麻质水龙带MPa，试水按国家相关规范文件进行。
一条，DN65*消火栓一只，自救式消防卷盘3.5 排水管注水高度以一层楼的高度为标准一套。
在10分内不渗不漏为合格。
1.3 自动喷淋系统 4.0 管道安装本工程布置湿式自动喷淋系统，按中危4.1 管道布置除注明标高外，应根据施工工险级考虑，设计喷水强度为8L/(min*m?)，地情况尽量沿墙、梁、柱直线铺设，以免影采用68?玻璃球喷头，最不利的水压为响其他工种管道的铺设及室内装修处理。
0.1Npa。
自动喷淋给水泵设于地下室，一用4.2 所有给排水管道穿梁、楼板等处需预留一备，自动切换，室外设水泵接合器2个，洞，安装单位必须配合土建单位施工，复核自动喷淋初期水取自二期高层屋顶消防水留洞位置及大小尺寸。
室外给排水施工图施工说明
室外给排水施工图施工说明一、工程概况本工程位于东二环（含元路—矿山路)高架桥下，含元路转盘以北，矿山路以南，设计道路全长1065.143米，可用度895.5米。
该段东二环红线宽为60米，其牛北段(中铁物流站至矿山路站)主线高架桥为19米，两侧稀道为15.5米，两侧路侧带为5米。
南段(含元路站至中铁物流站)主线高架桥为35.5米，两侧辅道为9米，两侧路侧带为3.25米，此段东二环高架桥桥下宽度为19.5—35.5米，桥下净空高大于4.5米，桥梁跨径以30米为主，两幅桥墩之间净距为8米，管线较少。
附属用房包括27、28、环2调度室及环1调度室，其中，27、28、环2调度室建筑面积为189㎡，环1调度室94㎡，单层，高度3.450m。
砌体结构，结构安全等级为二级，建筑物抗震设防烈度8度，使用年限50年，建筑耐火等级二级。
二、给排水系统及灭火器配置2.1 供水方式：水源来自东二环辅道市政给水管网，消防生活给水合用，室外消火栓生活用水量为10L/S，生活用水量为4.6L/S，设计秒流量为14.6L/S。
2.2 卫生间污水排入化粪池后排入市政污水检查井，室外雨水经路面散排至两侧辅道市政雨水管网；洗车位设置雨水收水口，排入市政雨水检查井。
2.3 停车场灭火器配置按照A类轻危险级配置，灭火器配置：型号MFT/ABC100手推车灭火器，共配置8具。
2.4门房各设置2具MF／ABC3灭火器，灭火器放置灭火箱内，共计6具。
三、 给水施工3.1对应桩号位置接东辅道市政给水管，设置给水水表井J1，水表井做法详见陕09S2／17(无旁通管有倒流防止器，安装一个截止阀)，水表井尺寸A*B(3500mm*1250mm)，H=1200mm。
位置见平面图。
3.2 室外消防生活给水管采用内衬塑钢管，卡箍连接，除锈后外刷防锈漆。
3.3 公交车冲洗采用自建半自动化洗车台，用水采用高压水枪冲洗，用水定额为100L/辆·次。
3.4 室外给水管直埋敷设，埋深1.0米，管道基础做法参见国标04S531—1。
给排水工程设计说明
给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。
各种管道应采用与该类管材相应的专用配件。
给排水各系统管材选用及其保温防腐见：管材选用一览表。
（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。
（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。
（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。
室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。
室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。
厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。
（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。
皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。
均为预作用式系统。
非常详细的给排水专业施工图设计说明文本
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
给排水施工说明
给排水施工说明一、施工前准备1.1 布置施工现场在进行给排水施工前，需要对施工现场进行布置，确保施工顺利进行。
首先，清理施工区域，并划定出施工边界。
根据实际情况，设置施工警示标志，确保安全。
同时，准备必要的施工设备和工具，如挖掘机、钢筋剪、砂石等。
1.2 制定施工方案在开始给排水施工前，需要制定详细的施工方案。
方案应包括施工的步骤、施工的时间计划、所需人力和物力资源等。
制定合理的施工方案有助于提高施工效率，确保施工质量。
1.3 安全措施给排水施工涉及到挖掘和砌筑等操作，因此必须重视安全问题。
在施工前，需要明确安全责任人，并指定专人负责安全检查。
确保安全设备齐全，如安全帽、安全绳等，并确保施工人员接受相关的安全培训。
二、施工步骤2.1 地面挖掘根据设计图纸和施工方案，选定挖掘位置，并使用挖掘机进行地面挖掘工作。
挖掘的深度和面积应符合设计要求，并保证挖掘平整。
挖掘完成后，进行地面清理工作。
2.2 架设管道根据给排水系统的设计要求，选择合适的管道材料，并进行管道的架设工作。
架设过程中要注意管道的坡度和排列规律，确保给排水畅通。
2.3 水泥砌筑在管道架设完成后，根据需要进行水泥砌筑工作。
首先，进行管道的固定，然后进行砌筑作业。
注意水泥的配比和砌筑的坚实性，保证施工质量。
2.4 检测和测试在给排水系统施工完成后，需要进行检测和测试工作。
检测可以采用水压测试等方法，确保系统的密封性和正常运行，并及时修复任何发现的问题。
2.5 保护和标识给排水系统施工完成后，需要进行保护和标识工作。
对于已架设好的管道，要加固和保护，防止外界损坏。
同时，对于管道进行标识，以便于日后的维护和检修。
三、施工注意事项3.1 环境保护在进行施工工作时，要注重环境保护，避免对周围环境造成污染。
及时清理施工现场的垃圾和杂物，确保周围环境整洁。
3.2 安全施工施工过程中，要严格遵守安全规定，引导施工人员正确使用施工设备和工具，确保人身安全。
给排水设计施工总说明
给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；〈高层民用建筑设计防火规范》GB50045;《建筑设计防火规范》GB50016——2006;《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140—-20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以给排水设计施工总说明一．设计说明：（一）。
设计依据：1。
已批准的初步设计文件;2。
建设单位提供的本工程有关设计条件及要求；3.建筑及有关工种提供的作业文件；4。
国家现行有关给水、排水、消防等方面的设计规范及规程.《建筑给水排水设计规范》GB50015--2003（2009年版)<高层民用建筑设计防火规范》GB50045-—2005(2005年版)《建筑设计防火规范》GB50016—-2006《自动喷水灭火设计规范》GB50084——2001（2005年版)《建筑灭火器配置设计规范》GB50140—-2005二．工程概况及设计范围：1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等.2．本图设计范围包括红线以内的给水排水及消防系统。
三．系统设计：本工程设有生活给水系统、污废水及雨水排水系统、人防给排水系统、消火栓及喷淋给水系统.1．生活给水系统：1)市政给水管网的供水压力按0。
20Mpa计。
拟从金山路和皇城路市政道路，分别引入管道DN200给水管共本工程生活及消防用水。
2)本工程最高日用水量为2276T/d,最大时用水量为248T/h.3）生活给水分区：a。
4层及4层以下生活用水由城市管网直接供水。
b。
5~～13层为中1层，14～~22层为中2区，23层以上为高区；分别由设于地下二层的变频加压泵供水。
4)变频供水装置由远传压力表将信号反馈至变频控制柜控制水泵运行。
2．污废水及雨水排水系统：1）室内排水采用污废分流制，室外排水采用雨污分流制。
管道工程施工情况说明
管道工程施工情况说明一、工程背景随着我国城市化进程的不断推进，给排水管道工程作为城市基础设施的重要组成部分，对于保障城市居民生活用水和排水具有重要意义。
本工程为某城市给排水管道工程，主要包括给水管道和排水管道的铺设，旨在提高城市供水排水能力，改善城市环境。
二、工程概况1. 工程地点：某城市2. 工程规模：给水管道长约15公里，排水管道长约20公里3. 工程类型：给水管道采用球墨铸铁管，排水管道采用聚乙烯缠绕管4. 施工方法：采用开挖施工和顶管施工相结合的方式三、施工准备1. 技术准备：根据工程设计图纸和施工规范，编制详细的施工方案和施工进度计划，组织技术人员和施工人员进行技术培训和安全教育。
2. 施工现场准备：对施工场地进行平整，设置施工围挡和警示标志，确保施工安全。
3. 材料准备：根据工程需要，提前采购合格的给水管道和排水管道材料，并进行质量检验。
4. 设备准备：配备足够的挖掘机、推土机、顶管机、管道焊接设备等施工设备。
四、施工过程1. 给水管道施工：（1）开挖施工：按照设计图纸和施工规范，采用挖掘机进行开挖，开挖宽度大于管道直径，开挖深度应满足管道安装要求。
（2）管道铺设：将合格的球墨铸铁管按照设计要求进行铺设，管道与管道之间采用焊接方式连接。
（3）回填土：管道铺设完成后，采用合格土进行回填，回填厚度应满足设计要求。
2. 排水管道施工：（1）顶管施工：采用顶管机进行顶管施工，顶管过程中应控制好顶管速度和顶力，确保管道铺设质量。
（2）管道铺设：将合格的聚乙烯缠绕管按照设计要求进行铺设，管道与管道之间采用热熔焊接方式连接。
（3）检查井施工：按照设计要求，在管道交汇处和管道进出口处设置检查井，检查井采用混凝土浇筑。
五、施工质量控制1. 严格把控材料质量，所有进场材料都必须经过质量检验，合格后方可使用。
2. 加强施工过程控制，确保施工操作符合设计要求和施工规范。
3. 做好施工记录，及时反馈施工过程中出现的问题，确保工程顺利进行。
给排水设计施工图说明及图例
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。
其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。
病房楼地上7层，地下1层，总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。
行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。
老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。
门卫（08#）地上1层，共3栋，总建筑面积154㎡。
老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。
其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。
岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范，规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006（2011版）h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006（2011版）l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区，21米及以上为高区，横向上按单体分区。
给排水设计及施工说明
给排水设计及施工说明一、设计依据1、《建筑设计防火规范》（GB 16-87）2、《高层民用建筑设计防火规范》（GB 50045-95）3、《自动喷水灭火系统设计规范》（GB 50084-2001）4、《建筑给水排水设计规范》（GBJ 15-88）5、《全国民用建筑工程设计技术措施—给水排水》（2003）设计图纸未详细说明的须按以上规范执行。
二、施工及验收规范1、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）三、系统标高与尺寸：图中尺寸除标高以米为单位外，其余均以毫米为单位。
四、工程简介1、本工程为四川成都ACURA成都展厅，总面积约为232m2，主要为商品买卖。
五、给水系统1、给水管标高根据现场施工具体定位。
六、排水系统1、排水管管材采用镀锌钢管，并接入大楼卫生间排水竖管。
2、空调冷凝水管就近接至大楼立管或地漏。
七、管道材料1、给水管：采用铜管，加3cm厚橡塑保温。
排水管采U-PVC管。
八、阀门及配件1、室内给水管上的阀门：（除特别注明外）管径小于或等于50毫米采用铜质闸阀；管径大于50毫米采用明杆闸阀，阀门材质采用铸铁外壳及铜芯。
2、止回阀：采用静音弹簧式。
九、保温1、热水管、有中央空调的室内吊顶内给水管均需保温。
保温材料：采用橡塑，外包铝箔。
十、安装1、穿混凝土墙及砌块墙、楼板的所有套管尺寸大于所穿管道外径的2倍，高出楼板面50mm。
2、排水立管在垂直方向转弯时应用“乙”字管或两个45O弯头连接，立管上检查口离所在地坪1.0米。
3、排水管必需保证排水坡度。
污水管、废水管、透气管施工单位有责任按施工规范设置防火套管及伸缩接头。
4、管道支、吊、托架按有关施工验收规范要求执行；支、吊、托架的设置不得妨碍阀门和设备的操作。
管道支、吊架在安装前应除锈垢并涂防锈漆，安装完成后加刷铅油两道防腐。
十一、其它1、压力管道均应根据其系统工作压力及施工验收规范有关规定进行试压，排水管道应作通球及充水试验。
设计及施工说明给排水
设计及施工说明给排水
一、设计要求
1.1 给排水系统应符合国家相关建筑规范和标准的要求，确保建筑物内部的卫生环境和使用安全。
1.2 给排水系统的设计应考虑建筑物用途、布局、管道材质、管道走向等因素，保证系统的可靠性和耐久性。
1.3 给排水系统应分别设计冷水、热水和污水三个系统，并合理设置水表、水泵、水箱等设备。
二、材料选用
2.1 管道材料：
2.1.1 冷、热水管道可选用PVC管、PP-R管、铜管等。
选择材料应考虑管道的耐压、耐温性能。
2.1.2 污水管道可选用PVC管、铸铁管或HDPE管，在选择时要考虑管道的耐腐蚀性能。
2.2 排水井、检查井：一般使用塑料井或混凝土井，井盖应具有防滑、防积水等功能。
三、布局设计
3.1 冷、热水管道布局：
3.1.1 冷水管道应尽量减少弯头，避免直径变小的连接，以确保供水的稳定性和流量。
3.1.2 热水管道应隔热处理，减少热量散失，并设置安全阀、温控阀等设备，确保供热系统的安全运行。
3.2 污水管道布局：
3.2.1 污水管道应尽量避免走斜线，采用直线延伸布局，减少管道阻力。
3.2.2 在建筑物顶层设置通风管道，以排放污水管道中的恶臭气体，保护室内空气质量。
四、施工要求。
给排水设计施工说明
给排水设计施工说明一、工程概况：本工程为临沂药检所实验室项目。
原教学楼改造为实验室。
建筑高度为23m，总建筑面积1100㎡。
本设计包括给水及排水。
二、设计依据：甲方提供的设计任务书《建筑给水排水设计规范》GB50015-2003《建筑给水钢塑复合管管道工程技术规程》CECS125：2001《建筑给水聚丙烯（PP-R）管道工程技术规程》DBJ14-BS11-2001 《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）三、给水部分：实验室给水分为由市政管网供给，供水压力为0.25MPa。
本工程最高日用水量43.6m3/d，最大小时用水量4.54m3/h，小时变化系数Kh＝2.5。
实验室热水由电热水器提供。
楼内明装干管及管道井内立管采用衬塑钢管，丝接。
户内埋地冷水管采用S4（PN1.25）等级给水聚丙烯PP-R管，热熔连接。
户内埋地热水管采用PN1.6等级给水聚丁烯PB管，管件热熔连接。
户内冷热给水管暗装，埋地管均敷设于垫层内。
阀门采用钢球阀，阀门处均设活接头。
给水引入管应有不小于0.003的坡度坡向室外给水管网工阀门井。
生活引入管设置阀门、过滤器及水表。
图中标高均以米计，其它尺寸标注均以毫米计，标高均指管中心标高。
保温：设于管道井及地下室内等明装给水管，采用30mm厚难燃B1级橡塑海绵保温（导热系数小于0.033W/m.℃），外做PAP保护层。
给水引入管与室内排出管道外壁的水平距离不小于 1.0m，建筑物内给水管与排水管平行埋设管外壁最小间距0.50m，交叉埋设其最小间距0.15m。
管道穿越隔墙、楼板及防炎分区的缝隙应采用防火封堵材料封堵。
卫生洁具采用节水型（6L）施工完毕，应做水压试验，衬塑钢管的试验压力为中区0.85PMa、低区0.6MPa，给水聚丙烯PP-R管的试验压力为1.0MPa，热水管的试验压力为 1.5MPa，具体做法详《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
给排水设计说明(最全)
给排水设计说明1.设计依据（1）《建筑给水排水设计标准》GB50015－2019；（2）《建筑设计防火规范》GB50016-2014（2018版）；（3）《消防给水及消火栓系统技术规范》GB50974-2014；（4）《建筑灭火器配置设计规范》GB50140-2005；（5）《室外给水设计标准》GB50013-2018；（6）《室外排水设计标准》GB50014-2021；（7）《民用建筑节水设计标准》GB50555-2010；（8）《建筑中水设计规范》GB50336-2018；（9）《云南省民用建筑节能设计标准》DBJ53/T-39-2011；（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2016；（11）《城镇给水排水技术规范》GB50788-2012；（12）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016；（13）《自动喷水灭火系统设计规范》GB50084-2017；（14）《汽车库、修车库、停车场设计防火规范》GB50067-2014；（15）《气体灭火系统设计规范》GB50370-2005；（16）《消防设施通用规范》GB55036-2022；（17）《建筑给水排水与节水通用规范》GB55020-2021；（18）《建筑节能与可再生能源利用通用规范》GB55015-2021；（19）建筑专业提供的各种条件图；2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。
3.工程概况3.1工程名称：建设项目总承包项目；3.2建设地点：开发区；3.3设计内容：新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计，道路广场室外给排水管线和相应配套等设施的初步设计。
3.4总建筑面积：510844.88平方米；地上建筑面积：510844.88平方米；占地面积：54983.10平方米；3.5建筑设计使用年限类别：2类50年。
3.6屋面防水等级：综合楼、水泵房防水等级均为Ⅰ级；3.7抗震设防烈度:7度0.10g；3.8建筑物主要特征见下表：建筑物一览表建筑名称层数（层）建筑功能建筑基底面积(㎡）建筑面积(㎡）结构形式建筑定性建筑高度(m）耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路，由市政道路引出两路DN100给水管在场地内形成环状管网，水压为0.30MPa。
给排水设计说明
给排水设计说明一、项目概况二、设计依据：1、相关规范：(1)《建筑给水排水设计标准》GB 50015-2019(2)《民用建筑设计统一标准》GB 50352-2019(3)《民用建筑节水设计标准》GB 50555-2010(4)《住宅设计规范》GB50096-2011(5)《住宅建筑规范》GB50368-2005(6)《建筑机电工程抗震设计规范》GB 50981-2014(7)《屋面雨水排水系统技术规程》CJJ142-2014(8)《建筑灭火器配置设计规范》GB50140-2005(9)《建筑设计防火规范》GB50016-2014（2018年版）(10)《绿色建筑评价标准》GB/T 50378-2019(11)《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002(12)《建筑给水排水与节水通用规范》GB55020-2021(13)《建筑与市政工程抗震通用规范》GB55002-20212、建设单位对本工程提出的相关意见及要求，即设计任务书。
3、建筑和有关工种提供的作业图和有关资料。
三、设计范围：本设计范围包括：生活给排水系统、灭火器系统、热水系统、雨水系统。
四、管道系统：1、生活给水系统：1）、水源：采用市政水源，由原市政给水管网引入1根DN150的给水管道，住宅采用市政直供，供水压力0.7MPa。
水表井内设减压阀，阀后压力不大于0.2MPa。
2）、在本项目范围内布置环状供水管网，供给本工程室内。
4）、工程总用水量：最高日用水定额按200L/人.天，小时变化系数2.5，按3.5人考虑。
本工程全村最高日用水149.8m³/d，最大时用水量15.6m³/h。
5）、给水形式：总引入管水表设于室外水表井内，水表采用普通机械水表。
2、生活排水系统：1）、排除卫生间污废水。
2）、排水量：按给水量的100%计，149.8m³/d。
3）、本工程卫生间排水横管均敷设在下层空间。
给排水设计总说明
给排水设计总说明一、引言给排水设计是建筑工程中重要的一环，它涉及到建筑物的供水、排水等基本功能，直接影响到建筑物的使用质量和人们的生活品质。
本文将对给排水设计的一般原则、工作流程以及关键措施进行总说明，以期为相关从业人员提供指导和参考。
二、设计原则1. 安全原则：给排水系统设计时首要考虑的是其安全性，必须符合国家建筑设计规范和相关法律法规的要求，保证设计的可靠性和安全性。
2. 经济原则：在确保安全和功能的前提下，尽可能提高设计效益和节约成本，选择合适的材料和设备，控制工程造价。
3. 实用原则：给排水系统是为用户提供便利的生活环境和工作条件，设计应符合实际使用需求，合理配置管线和设备，提供稳定的供水和良好的排水效果。
4. 环保原则：在设计过程中，应充分考虑环境保护要求，选择低能耗、低污染的技术和设备，合理利用水资源，减少对环境的负面影响。
三、工作流程1. 初步设计：根据建筑工程的功能和需求，确定给排水系统的类型和规模。
综合考虑建筑物的用途、设计标准、相关规范和地理条件等因素，初步确定供水设备、排水设备以及管道布置等。
2. 施工图设计：在初步设计的基础上，进行详细设计，绘制施工图。
根据设计标准和规范要求，选择合适的管材、设备和阀门等，并确定其布置位置和安装方式。
3. 水力计算：根据设计的给排水系统，进行水力计算，包括供水压力计算、管道流量计算、排水管道坡度计算等等，以确保系统的运行效率和稳定性。
4. 施工管理：根据施工图和设计要求，组织施工人员进行实施，并进行质量监督和检测。
确保施工过程中的安全和品质，及时解决施工中出现的问题。
5. 竣工验收及维护：完成施工后，进行系统的竣工验收。
定期进行维护和检修工作，确保给排水系统的正常运行和使用寿命。
四、关键措施1. 供水系统设计：根据建筑物的用途和人口数量，确定供水系统的规模和水压要求。
选择适当的供水设备，如水泵、水箱等，并严格按照设计标准进行管网布置和容量计算。
给排水设计说明书
第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容，通过技术经济分析，选择技术可行、经济合理的最佳方案。
根据输配水管网布置的原则，选择管网控制点，进行平差和水力计算，确定输配水干管的直径、走向，并布置沿线的主要附件；绘制管道平面图和纵断面图。
排水管网设计根据确定的设计方案，在适当比例的总体布置图上划分排水流域，布置管道系统；根据设计人口数污水量标准，计算污水设计流量；进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度；确定污水管道在道路横断面上的位置；绘制管道平面图和纵断面图。
1.1设计原始资料（1）城区平面图1X（电子版）（2）城区及人口情况：该城区为XX省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。
淋浴人数高温车间按85%计，一般车间按70%计。
（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2（6）水文资料①河流历史最高洪水位为98.4m，97%保证率的枯水位为86.5m；常水位为92.3m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；<高层民用建筑设计防火规范》GB50045；《建筑设计防火规范》GB50016——2006；《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140——20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以给排水设计施工总说明一．设计说明：（一）.设计依据：1。
已批准的初步设计文件；2。
建设单位提供的本工程有关设计条件及要求；3。
建筑及有关工种提供的作业文件；4。
国家现行有关给水、排水、消防等方面的设计规范及规程。
《建筑给水排水设计规范》GB500 15——2003（2009年版）<高层民用建筑设计防火规范》GB50045——2005（2005年版）《建筑设计防火规范》GB50016——2006《自动喷水灭火设计规范》GB50084——2001（2005年版）《建筑灭火器配置设计规范》GB50140——2005二．工程概况及设计范围：1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等。
2．本图设计范围包括红线以内的给水排水及消防系统。
三．系统设计：本工程设有生活给水系统、污废水及雨水排水系统、人防给排水系统、消火栓及喷淋给水系统。
1．生活给水系统：1）市政给水管网的供水压力按0。
20Mpa计。
拟从金山路和皇城路市政道路，分别引入管道DN200给水管共本工程生活及消防用水。
2）本工程最高日用水量为2276T/d，最大时用水量为248T/h。
3）生活给水分区：a。
4层及4层以下生活用水由城市管网直接供水。
b。
5~~13层为中1层，14~~22层为中2区，23层以上为高区；分别由设于地下二层的变频加压泵供水。
4）变频供水装置由远传压力表将信号反馈至变频控制柜控制水泵运行。
2．污废水及雨水排水系统：1）室内排水采用污废分流制，室外排水采用雨污分流制。
污水经化粪池预处理，达标后与废水一起排至市政污水管网。
2）住宅楼均设置专用顶气管。
3）屋面雨水按重力流系统设计，设计重现期屋面取2年，室外地面区1年。
4）屋面雨水通过侧墙型或87型雨水斗收集后经室外雨水管排至市政雨水管网。
3．消火栓给水系统：1）本工程按一类高层商住楼进行消防设计，室内消火栓用水量取40L/S，室外消防用水取30L/S，火灾延续时间为2小时。
2）本工程室外消防的二路供水分别引自金山路和皇城路市政道路，引入管管径DN200。
3）室内消火栓用水由集中设置的消防泵房提供，消防泵站设于地下二层消防水泵房内，站内配置一座396T消防水池(其中室内消火栓288T、喷淋108T)及二台一用一备的消火栓给水泵（Q=40L/S、H=145M），9#楼屋顶设有一只18T 消防水箱。
4）本工程高、低区各设4套DN100水泵接合器与室内消火栓系统相连，位置详见总图。
5）消火栓系统设置Q=5L/S、H=25m补压装置一套。
6）消火栓系统竖向分两个区，分区详见各单体消火栓系统图，为控制消火栓栓口出水动压不超过0。
5Mpa，-2~7层及15~22层的消火栓采用减压稳压消火栓，其栓口出水压力取0.25Mpa。
7）消火栓泵可通过消防箱、消控中心及消防泵房中的任一处的启泵按钮控制启泵及报警，同时将信号反馈至消控中心。
4自动喷淋系统：1）本工程在上铺、超市及地下车库设置湿式自动喷水灭火系统；均按中危险II级设计，自动用水设计水量取30L/S，火灾延续时间按1小时计。
2）喷淋系统的消防水池和屋顶水箱与消火栓系统合用。
3）消防泵房内设二台一用一备的喷淋泵（Q=30L/S、H=50m）供整个小区喷淋用水。
4）屋顶水箱（与消火栓系统合用）经减压阀后供自喷系统火灾初期10分钟用水。
5）本工程设3套DN100水泵接合器与室内自喷系统相连，位置详见总图。
6）本工程东、西区分别设一批报警阀组，西区报警阀组设置在地下二层消防水泵房内，共设置7组湿式报警阀；东区报警阀组设置在地下二层生活水泵房内，共设置4组湿式报警阀。
7）喷淋系统不分区，喷头动作时，水流指示器动作向消控中心报警并指示火灾区域，同时湿式报警阀处的压力开关动作启动喷淋泵并发出火灾报警信号。
5．移动式灭火器1）本工程的灭火器配置按中危险等级设置，灭火器按A类或带电火灾的灭火类别设计。
2）采用磷酸铵盐干粉灭火器，中危险级每个配置点灭火器型号为MF/ABC3；每个消火栓箱内配置2只灭火器，不足部分见图。
（四）。
节能节水1． 4层（含4层）以下的生活用水由城市管网直供，5层及以上由变频供水装置供水，以充分利用市政给水管网压力，减小给水设备的能耗。
2．水压大于0。
35Mpa的入户给水支管设置支管稳压减压阀，通过控制用水点水压达到节水的目的。
3．卫生洁具及配套的五金件均要采用符合国家节水标准的产品。
二．施工说明：（一）尺寸标注：1。
图中标高以米计，其他以毫米计。
2。
室内±0.00相当于国家高程408.55米，室内外高差详见各单体一层平面图。
3。
给水、消防、压力排水管等压力流管道注管中心标高，污废水、雨水等重力流重力流管道注管内底标高（穿地下室外墙时注中心标高）。
（二）管材及连接方式：1．室内生活给水管卫生间给水支管 PPR管热熔连接其他DN＞=80 钢塑复合管丝扣连接2．消火栓及喷淋给水管 DN＜100 内外热镀锌钢管丝扣连接DN＞=100 无缝钢管内外热镀锌沟槽式配件连接3．室内污废水排水管有压排水管钢塑复合管丝扣连接主楼污废水立管 PVC-U静音内螺旋管专用配件粘接污废水横支管 PVC-U 粘接排水出户管柔性排水铸铁管承插连接4．室内雨水排水管主楼钢塑复合管丝扣连接裙房高密度聚乙烯（HDPE）管粘接5．水箱、水池溢流、放空管钢塑复合管丝扣连接注：设于外墙面的PNC-U管应采用防紫外线型。
（三）阀门及附件：1．阀门：截止阀（全铜） J11T-16 DN＜=50的生活给水管道闸阀（软密封） Z45X-1.6 DN＞50的生活、消防入户管道弹性坐封闸阀 RVCX 消防、生活水泵吸水管，排水泵出水管蝶阀（手柄式） D型 50＜DN＜=200的室内生活消防给水管道橡胶瓣止回阀 SFCV 生活消防给水管道及排水泵出水管消声缓闭止回阀 HH44X-16 生活、生活、循环冷却水泵出水管水力遥控浮球阀 100X 水池及水箱进水管信号闸阀报警阀前后及水流指示器前自动排气阀 ASRX 给水、消防系统注:阀门的工作压力应与所在的系统相一致。
2．附件及安装1）采用直通式地漏。
2）地漏及卫生洁具均配置水封，且水封高度不应小于50mm. 3）卫生洁具及配套的五金件均应采用节水型产品。
4）管道在穿越沉降缝、伸缩缝及变形缝时均应设置同管径不锈钢波纹伸缩器。
5）高层建筑内明设的D≥110mmPVC-U排水管穿越楼层、防火墙、管道井及管窿时，应在穿越处的管道上设阻火圈。
6）水池水箱通气管、益水管管口设不锈钢防虫网罩，网孔为18-20目。
（四）管道安装：1. 套管及留洞1）管道穿地下室外墙、水池外壁及屋面时应预埋防水套管，其中水池的进水管、水泵的吸水管采用柔性防水套管，其他采用刚性防水套管，预埋管套的规定应注意与套管穿越管道相匹配。
2）管道穿梁、剪力墙及楼板时应预埋套管或预留孔洞，其规格为d+50-10 03)给水立管穿楼面时其套管顶部应高出建筑完成地面20mm，安装在可能积水的楼面时（如卫生间等）其套管顶部应高出建筑完成地面50mm，套管的底部应与楼板底齐平；排水立管穿楼面时其套管顶部应高出建筑完成地面20mm，做法见国标96S406P13.套管与管道之间的缝隙应采用阻燃密实材料及防水填料填实。
4）卫生洁具型号由业主确定，安装留洞根据实样预留（业主未定则按国标暂定）。
5)暗装的消防箱留洞尺寸：1900(高)×800（宽）×240（厚），洞底离地5 0.2．管道敷设1）室内明装管道应尽量贴墙、柱、梁、板安装，并注意美观。
管道交叉时避让原则为有压让无压，小管让大管。
2)排水立管中心离墙面（梁、柱面）的距离（图中已注明者例外）管径 D50 D75 D100 D150尺寸 60 80 100 1203）安装单位应与土建单位及其他专业公司密切配合施工，合理安排施工进度，及时预留孔洞、预埋套管及其他预埋件，对于水管、风管及桥架设置相对密集的场所，应经有关工种现场放样协调后方可施工，以避免造成返工，4）排水管道横管与横管、横管与立管的连接应采用45度斜三通或45度斜四通，立管底部转弯处应设有可靠的固定措施。
5）塑料排水立管每层设一伸缩节，当层高大于或等于4m时，应设两个伸缩节。
6）污水立管偏置时应采用乙字管或两个45度弯头连接，污废水管的弯头非埋地设置时均采用门弯。
7）管道的支吊架应固定在承重结构上，排水横管支吊架间距不大于2米，立管不大于3米，当层高小于或等于4m时，立管中部可设一个固定件。
8）泵房管道采用减震支吊架。
9）吊架内设有阀门处应设活动吊顶，暗装立管有检查口处应设300×300检修孔。
10）所有管道井及管道预留孔洞处待管道安装完毕后应进行防火防水封堵。
11）管道坡度a）塑料排水支管的按标准坡度0。
026施工b）塑料排水干管按以下坡度施工（斜杠下为标准坡度），有条件时应取标准坡度：D75 D100 D150 D200污水 0.015/0.025 0.004/0.02 0.003/0.01 0.003/0.008雨水 0.008/0.02 0.005/0.01 0.005/0.008c)给水管应有0.002的坡度坡向立管或泄水设施；通气管应有0.01的上升坡度坡向通气立管；自喷管网以0.01的坡度坡向末端试水装置或末端试水阀。
d)自动喷淋干管（DN＞=65）上翻处设自动排气阀，管道下弯处泄水设施的设置应符合自喷验收规范的要求。
（五）保温与防腐：1）管道保温：1）设于屋面的冷水类管道须做保温。
设于吊顶内的冷水类管道须做防结露保温。
保温应在完成试压及除锈后进行。
2）保温材料采用橡塑管壳。
屋顶冷水管保温厚度30mm，屋顶管道采用0.5 mm厚铝皮做防水保护层；防结露给水管保温厚度10mm。
2.管道防腐：1）在涂刷底漆前应清除表面的灰尘、污垢、锈斑、焊渣等物。
涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂。
2）管道吊支架及镀锌钢管（含以镀锌钢管为母体的钢塑复合管）丝扣及锌层破坏处除锈后刷面漆前应刷二道防锈漆。
埋地金属管刷二道防锈漆、二道环氧沥青漆。
3）明装管道（含吊顶及管井内的管道）及支吊架面漆按如下要求漆刷：a)卫生间给水管道刷银粉漆二道，其他生活给水管刷浅绿色调和漆二道。
b)外墙面的管道刷与外墙装饰一致的色漆二道。
