关于线圈绕法和电感
电感及绕制电感的方法
![电感及绕制电感的方法](https://img.taocdn.com/s3/m/cbfd2bd5dc88d0d233d4b14e852458fb770b3806.png)
电感及绕制电感的方法电感是一种电子元件,用于存储和释放磁能。
当电流通过电感线圈时,会产生一个强磁场。
电感由导线或线圈组成,通常由绝缘材料包裹,以防止短路和电流泄漏。
在电子电路中,电感主要用于滤波、能量传输、调节电压等方面。
电感的制作方法多种多样,下面将介绍其中几种常用的方法。
1.空心线绕制:最常见的电感制作方法之一是空心线绕制。
这种方法使用绝缘线包绕在空心磁芯上。
磁芯可以是氧化铁、铁氧体、铁氧体或其他磁性材料。
通过在磁芯上拉直线,然后将线圈绕制在上面,可以制作出各种不同的电感。
2.单层绕制:单层绕制是一种简单而常见的方法。
通过将导线绕制在一个平面上,可以制作出细长的线圈。
这种方法适用于小电感,因为导线长而窄,在磁场产生的同时,导线被保持在一个平面上,以防止交叉和干扰。
单层绕制电感适用于高频电路,线圈之间的互感小。
3.多层绕制:多层绕制是一种用于制作较大电感的方法。
通过交替绕制导线的层,可以增加线圈的长度和电感值。
多层绕制电感适用于低频电路,因为线圈之间的交叉会导致电感的互感。
4.螺旋绕制:螺旋绕制是一种用于制作高电感值的方法。
通过将导线螺旋在磁芯上,可以增加线圈的长度和电感值。
螺旋绕制电感主要用于通信和变压器等高频和高电压应用中。
5.胶带绕制:胶带绕制是一种用于制作小型电感的方法。
通过将导线粘贴在绝缘胶带上,然后将其绕制成线圈,可以制作出小巧的电感。
胶带绕制电感适用于紧凑空间和移动设备,因为它们具有小体积和重量。
以上是几种常见的电感制作方法,不同的方法适用于不同的应用和要求。
在制作电感时,需要考虑电感值、尺寸、材料选择和线圈绕制方式等因素。
正确选择和制作电感对于电子电路的性能和稳定性至关重要。
电感缠绕技巧
![电感缠绕技巧](https://img.taocdn.com/s3/m/a9bcce29a200a6c30c22590102020740bf1ecd5b.png)
电感缠绕技巧电感缠绕技巧电感器是电路中重要的元件之一。
电感器的主要功能是储能和滤波。
它的基本部分就是一个线圈,由于线圈的构建方法有很多,因此也决定了电感器的不同特性。
在实际操作中,对于线圈的缠绕技巧要有很好的掌握,才能使电感器具有良好的性能。
一、线圈的基本形式电感器中最普遍的线圈形式是圆柱形的。
为了使线圈能够承受更多的直流和交流电流,线圈必须在内部有绝缘空间。
线圈由导体缠绕而成,缠绕的方式决定着线圈的电感值和信号噪声。
线圈的形态和绕制数量也直接影响着线圈的电感值。
二、线圈的绕制方法1.微间距缠绕微间距缠绕是在线圈的相邻两个线圈之间放置一定数量的绝缘材料,以消除电感器的交流噪声。
微间距缠绕的方法在电源供应器和宽带电缆上得到了广泛应用。
2.反向绕制反向绕制意味着线圈颠倒,通过这种方式,信号传输会得到很好的抑制,线圈也会变得更加稳定。
这种方法主要用于电感器的固有噪声滤波。
3.间距绕制间距绕制是一种把线圈缠绕在薄膜或塑料杆上,使线圈之间保持恰当的距离的方法。
这种方法的目的是减少线圈之间的相互干扰,提高线圈的Q值和线圈的效率。
三、线圈的缠绕技巧1. 缠绕顺序线圈的缠绕顺序决定了线圈的性能。
缠绕顺序是指线圈的起点和终点相接的方式。
可以采用直接向后缠绕或者交错缠绕两种方式。
直接向后缠绕的方法比较简单,但是线圈之间的交叉容易干扰信号传输。
交错缠绕则在缠绕时会将线圈交叉绕制在一起,这种方法可以减少信号的干扰,但线圈的缠制比较复杂。
2. 密集绕制线圈的密集绕制是一种方法,通过它可以增加线圈的电感值和信号噪声比。
线圈绕制密度越大,线圈的效率就越高,信号噪声比也越低。
但较密的绕制也容易导致线圈之间相互干扰。
3. 细线绕制细线绕制是一种绕制方式,通过它可以增加线圈的电感值。
芯片电感器通常采用这种方法来制造更小的电感器。
但线径细的导体缠绕耐受电流较低,基本不具备承受高电流的能力。
四、总结电感器中的线圈是核心部件,线圈的缠绕技巧对电感器的性能和使用寿命有很大的影响。
0.7uh空心电感绕制
![0.7uh空心电感绕制](https://img.taocdn.com/s3/m/37ac20af988fcc22bcd126fff705cc1755275f82.png)
制作0.7uh的空心电感,可以采用单层线圈法绕制。
具体步骤如下:
1.准备电感线圈:选择一个电感值为0.7uh的电感线圈,确保其参数与所需电感值相匹配。
2.准备磁性材料:选择适当的磁性材料,用于制作线圈的支撑结构。
3.绕制线圈:采用单层线圈法绕制电感。
首先在线圈的一端绕上3圈至4圈,作为起始点。
然后,
逐渐增加线圈的匝数,直到达到所需的电感值。
在绕制过程中,需要保持线圈的紧密和均匀分布,以获得最佳的电感性能。
4.固定线圈:使用磁性材料或其他固定装置将线圈固定,以防止其松动或移动。
5.测试电感:完成绕制后,测试电感的性能,确保其符合要求。
各种线圈的电感和互感计算
![各种线圈的电感和互感计算](https://img.taocdn.com/s3/m/a75d6d2b4b35eefdc8d3339e.png)
矩型线圈、螺旋线圈、多层绕组线圈、变压器线圈的电感和互感计算方法1、截面为矩型的线圈的电感计算方法矩形线圈如图2-36所示,其电感为:2、截面为单层螺旋型的线圈的电感计算方法其中:L:螺旋型线圈的电感[H]l :螺旋型线圈的长度[m]N:螺旋型线圈的匝数S:螺旋型线圈的截面积[m2]μ:螺旋型线圈内部磁芯的导磁率[H/m]k:螺旋型长冈系数(由2R/l 决定,表2-1)【说明】上式用来计算空心线圈的电感,μ=μ0 ,计算结果比较准确。
当线圈内部有磁芯时,磁芯的导磁率最好选用相对导磁率μr ,μr=μ/μ0 ,μ为磁芯的导磁率,即:有磁芯线圈的电感是空心线圈电感的μr 倍,μr可通过实际测量来决定,只需把有磁芯的线圈和空心线圈分别进行对比测试,即可求得μr 。
但由于磁芯的导磁率会随电流变化而变化,所以很难决定其准确值。
这个公式是从单层线圈推导出来的,但对多层线圈也可以近似地适用。
3、多层绕组重叠线圈的电感其中:L:多层绕组线圈的电感[H]R:线圈的平均半径[m]l :线圈的总长度[m]N:线圈的总匝数t:线圈的厚度[m]k:长冈系数(由2R/l 决定,见表2-1)c:由l/t 决定的系数(见表2-2)【说明】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。
长冈系数k可查阅表2-1,系数c可查阅表2-2。
当线圈内部有磁芯时,有磁芯线圈的电感是空心线圈电感的μr 倍,μr是磁芯的相对导磁率。
相对导磁率的测试方法很简单,只需把有磁芯的线圈和空心线圈分别进行测试,通过对比即可求出相对导磁率的大小。
4、变压器线圈的电感变压器线圈如图2-39所示,其电感为:L=μN*NS/l (2-108)其中:L:变压器线圈的电感[H]l :变压器铁芯磁回路的平均长度[m]N:变压器线圈的匝数S:变压器铁芯磁回路的截面积[m2]μ :变压器铁芯的导磁率[H/m]【说明】(2-108)式中的导磁率只能使用平均导磁率,技术手册中的数据不能直接使用。
关于线圈绕法和电感)
![关于线圈绕法和电感)](https://img.taocdn.com/s3/m/1964a414964bcf84b9d57b30.png)
关于线圈绕法和电感、品质因素的测量方法------01079044孙哲1.线圈的绕法1.1电感线圈的作用我觉得要知道如何去绕线圈,首先要知道电感线圈的作用。
从目的去理解线圈的绕法。
去缠绕一个电感线圈的主要目的是为了使线圈产生一个想要的电感值,应用到电路中去,以实现线圈阻流、调谐选频等作用。
而影响电感的主要因素是线圈缠绕的匝数、铜线的电阻、磁芯材质导磁率以及匝间距离。
基于此,在缠绕线圈的时候应该重点注意关系到影响因素的步骤。
2.2电感线圈的缠绕方法1)根据需要得到的电感进行匝数、铜线、磁芯材料的选取。
根据空心线圈电感量计算公式:20.01D N L L 0.44D⨯⨯=+ 其中:线圈电感量 L 单位: 微亨线圈直径 D 单位: cm线圈匝数 N 单位: 匝线圈长度 L 单位: cm根据实际材料情况,我们估计出缠绕此线圈需要的匝数、线圈长度。
2)根据得到的大体数据进行线圈的缠绕。
不论是密绕或间绕,最好先把铜线烘热,戴上手套或用布片裹住铜线再绕。
这样,铜线冷却后就箍紧线圈管,不致松脱。
对于密绕线圈,我们需要从开始紧密缠绕,最末一圈要和其他圈数离开2到3公厘,以便在校准时可以逐圈向末圈拨拢,达到减少电感量的目的。
对于间绕线圈的线径等于线距的0.5倍时,可以用两根同样粗细的铜线相互靠紧后平行绕上去,绕好后拆掉一根,就成为很整齐的间绕线圈了。
如果线经是线距的0.7倍时,要用一根较间隔略粗的棉线或麻线和铜线平行绕上去;若用细铜线做间隔,绕好后会嵌在相邻两铜线下面抽不出来。
如果能在线圈管上用旋床族一条浅的螺旋形槽,可以绕任何样式的间距线圈,如图1。
图 1 线圈常见缠绕方法当线圈初步成型之后,由于经验公式并不精确,所以需要通过测量该线圈电感,对线圈进行微调。
下面讨论电感测量方法。
2.电感的测量方法在实验室已有条件下,通过搭建RL 电路,测量电压的方法,计算得出未知电感。
做电路图如下:图 2 电感测量示意图 根据图像以及已有公式,得到电感公式为:02()1LL U U ω=-根据测得电容量变的电压L U 以及交流电源的电压0U 和频率f 。
缠线圈的方法技巧

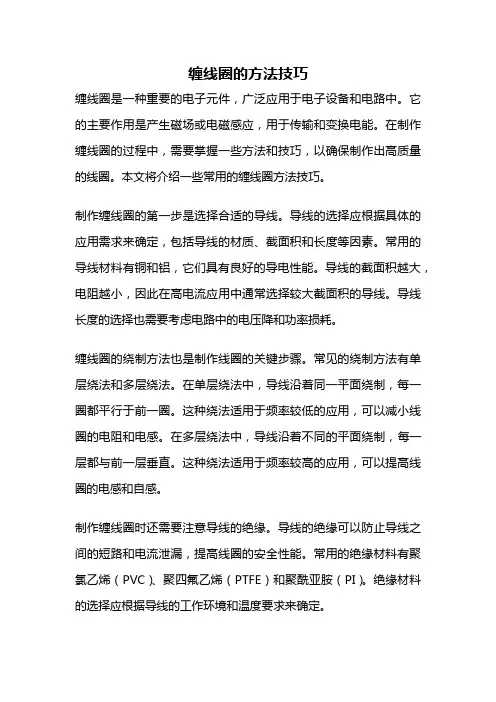

![缠线圈的方法技巧](https://img.taocdn.com/s3/m/e87e868e64ce0508763231126edb6f1aff007111.png)
缠线圈的方法技巧缠线圈是一种重要的电子元件,广泛应用于电子设备和电路中。
它的主要作用是产生磁场或电磁感应,用于传输和变换电能。
在制作缠线圈的过程中,需要掌握一些方法和技巧,以确保制作出高质量的线圈。
本文将介绍一些常用的缠线圈方法技巧。
制作缠线圈的第一步是选择合适的导线。
导线的选择应根据具体的应用需求来确定,包括导线的材质、截面积和长度等因素。
常用的导线材料有铜和铝,它们具有良好的导电性能。
导线的截面积越大,电阻越小,因此在高电流应用中通常选择较大截面积的导线。
导线长度的选择也需要考虑电路中的电压降和功率损耗。
缠线圈的绕制方法也是制作线圈的关键步骤。
常见的绕制方法有单层绕法和多层绕法。
在单层绕法中,导线沿着同一平面绕制,每一圈都平行于前一圈。
这种绕法适用于频率较低的应用,可以减小线圈的电阻和电感。
在多层绕法中,导线沿着不同的平面绕制,每一层都与前一层垂直。
这种绕法适用于频率较高的应用,可以提高线圈的电感和自感。
制作缠线圈时还需要注意导线的绝缘。
导线的绝缘可以防止导线之间的短路和电流泄漏,提高线圈的安全性能。
常用的绝缘材料有聚氯乙烯(PVC)、聚四氟乙烯(PTFE)和聚酰亚胺(PI)。
绝缘材料的选择应根据导线的工作环境和温度要求来确定。
制作缠线圈时还需要注意线圈的匝数和尺寸。
匝数是指线圈中导线的圈数,它直接影响线圈的电感和电阻。
匝数越多,线圈的电感越大,电阻越小。
线圈的尺寸应根据具体的应用需求来确定,包括线圈的直径、长度和形状等因素。
线圈的直径越大,电感越大,电阻越小。
线圈的长度越长,电感越大,电阻越大。
制作缠线圈时还需要注意线圈的固定和保护。
线圈应固定在合适的位置,以防止线圈松动或摇晃。
常用的固定方法有胶水固定、焊接固定和螺丝固定等。
线圈的保护可以采用绝缘套管、胶带或塑料封装等方式,以防止外界环境对线圈的损坏。
制作缠线圈的方法和技巧是确保线圈质量的关键。
选择合适的导线、掌握正确的绕制方法、注意导线的绝缘和线圈的匝数尺寸、以及线圈的固定和保护,都是制作高质量线圈的重要步骤。
电感线圈的绕法
![电感线圈的绕法](https://img.taocdn.com/s3/m/3f1888f22cc58bd63186bdac.png)
电感线圈的绕法
电感线圈的绕法
1、单层缠绕法
单层缠绕法就是将电感线圈的线匝以单层的方式缠绕在绝缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少,同时还能将其一些特性稳定。
紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。
单层电感线圈在现今的电路应用使用得较多的一种,通常它的电感量一般只有几个或几十个微亨。
这种线圈的Q值一般都比较高,大多都是用于高频电路中。
在很多电路中我们都能看到它的使用,虽然它的电感量不大,但Q值却比较高,是高频电路的最佳选择。
在单层电感线圈的设计中,它的线路缠绕的方式通常采用密绕法、间绕法和脱胎绕法三种。
而这三种绕法也适用于不同的电路电器当中。
1、密绕法其实就是将导线挨着,密集的缠绕在骨架上,这种线圈电感通常都是在天线方面使用,比如收音机、半导体收录机的天线线圈等。
10圈内绕线法
![10圈内绕线法](https://img.taocdn.com/s3/m/e8751c095e0e7cd184254b35eefdc8d376ee14d3.png)
10圈内绕线法
环形线圈绕线电感在当今的电路中应用比较广泛的一种元件,它的电感量一般只有几个或几十个微亨。
这种线圈的Q值一般都比较高,大多数是用于高频电路中。
在许多电路中我们都能看到它的踪影,虽然它的电感量不大。
环形线圈绕线电感的绕制方法:
1、单层缠绕法:就是将电感线圈的线匝以单层的方式缠绕在绝
缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少。
同时还能将其一些特性稳定。
紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。
2、多层缠绕法:环形线圈的电感量比较大的,线圈的缠绕方式
是多层的缠绕方法,多层的缠绕方法包括密绕和蜂房缠绕两种类型,密绕的方式排列比较紧密,需要一层一层的分布,它缠绕的线圈产生的电容比较大。
蜂房缠绕的方式是在一定角度上进行排列,它的排列不是非常平整,但是跟紧密的缠绕方法相比较,它的电容比较小。
24v直流电机线圈绕法
![24v直流电机线圈绕法](https://img.taocdn.com/s3/m/36a78a3ea7c30c22590102020740be1e650ecca8.png)
24v直流电机线圈绕法24V直流电机线圈绕法直流电机是一种常见的电动机类型,而其线圈绕法是决定电机性能的重要因素之一。
本文将介绍24V直流电机线圈绕法的相关内容。
一、线圈绕法的基本概念线圈绕法是指将导线绕制成线圈的方式和方法。
对于直流电机来说,线圈是产生电磁场的关键部件,其绕法的合理性直接影响着电机的性能和效率。
二、24V直流电机的线圈绕法1. 单层绕组:单层绕组是最常见的线圈绕法之一。
其特点是每个绕组只占据线圈槽的一层,绕组之间无交叠。
单层绕组结构简单,制作工艺相对容易,适用于一般的低功率直流电机。
2. 双层绕组:双层绕组是一种更复杂的线圈绕法。
其特点是每个绕组占据线圈槽的两层,绕组之间存在交叠。
双层绕组可以提高线圈的填充因数,减小电机体积,适用于一些有限空间的应用场合。
3. 分布式绕组:分布式绕组是指将线圈的导线按照一定规律分布在整个线圈中。
分布式绕组可以减小线圈的电阻和电感,提高电机的效率和响应速度。
4. 集中式绕组:集中式绕组是指将线圈的导线集中在线圈的一端。
集中式绕组结构简单,制作工艺相对容易,适用于一些功率较低的直流电机。
5. 具体的绕制方法:在具体的线圈绕制过程中,需要根据电机的设计要求和实际情况选择合适的导线材料和绕制工艺。
常见的导线材料包括铜线、铝线等,绕制工艺包括手工绕制和机器绕制等。
三、线圈绕法对电机性能的影响1. 电阻:线圈的电阻直接影响着电机的功率损耗和效率。
合理选择线圈绕法可以降低线圈的电阻,提高电机的效率。
2. 电感:线圈的电感决定了电机的响应速度和稳定性。
合理选择线圈绕法可以减小线圈的电感,提高电机的响应速度。
3. 磁场分布:线圈绕法影响着电机的磁场分布情况。
合理选择线圈绕法可以使电机的磁场分布均匀,提高电机的输出功率和转矩。
4. 整体结构:线圈绕法还决定了电机的整体结构和体积。
合理选择线圈绕法可以使电机结构紧凑,适应不同的安装空间要求。
四、总结线圈绕法是24V直流电机设计中的重要环节,直接影响着电机的性能和效率。
线圈蝴蝶绕法
![线圈蝴蝶绕法](https://img.taocdn.com/s3/m/f5f38ad0541810a6f524ccbff121dd36a22dc469.png)
线圈蝴蝶绕法
线圈蝴蝶绕法是一种用于制作电感器和变压器的绕线技术。
它的特点是将线圈分为两条并相互绕制,使绕线更紧凑,提高电感器的效率。
具体步骤如下:
1. 准备一个合适的线圈骨架,可以是圆形或方形的。
2. 确定线圈的匝数和绕制层数。
根据需要选择合适的线径和线材。
3. 从骨架的一个固定点开始,将线圈的一端固定好。
4. 沿着骨架的一个方向,开始绕制线圈,每匝之间密密麻麻地贴合。
5. 绕到一定的匝数后,返回初始位置,并从骨架的另一侧开始绕制。
6. 沿着另一个方向,以相同的方式进行绕制,使得两个方向的绕线交错在一起。
7. 绕制到所需的匝数后,固定线圈的另一端。
8. 确保线圈整齐紧凑,没有松弛或交叉的部分。
9. 最后,进行线圈的绝缘处理,以保护线圈并提高绝缘性能。
线圈蝴蝶绕法可以减小线圈的尺寸和空间占用,并提高电感器的效率和性能。
它被广泛应用于各种电子设备和通信设备中。
电磁线圈绕线方法
![电磁线圈绕线方法](https://img.taocdn.com/s3/m/ad7590fd250c844769eae009581b6bd97f19bc6e.png)
电磁线圈绕线方法
电磁线圈绕线方法是制作电子元器件中非常重要的一环。
电磁线圈是由导体绕成的,用于产生磁场或电场。
电磁线圈的绕线方法主要有单层绕法、多层绕法、螺旋绕法、交叉绕法等。
单层绕法是最简单的绕线方法,是指将导线一层层地绕在绝缘体上。
单层绕法适用于制作匝数少的小型线圈,但由于匝数有限,其电感值和磁场强度也有限。
多层绕法是指将导线依次绕在同一轴上的不同层次上。
多层绕法可以增加线圈的匝数,从而提高电感值和磁场强度。
但在绕制过程中要注意各层之间的绝缘,否则容易出现短路。
螺旋绕法是在圆柱形绝缘体上将导线弯成螺旋状绕制而成,适用于制作长而细的线圈。
交叉绕法是将两股导线相互交叉绕制而成,可以大幅提高线圈的电感值。
但在绕制过程中需要注意两股导线之间的绝缘,以防短路。
总之,选择合适的绕线方法可以根据线圈的形状、大小、电感值等要求来确定,而正确的绕线方法不仅可以提高线圈的性能,还可以延长线圈的使用寿命。
- 1 -。
(整理)自己动手绕线圈电感详细计算公式
![(整理)自己动手绕线圈电感详细计算公式](https://img.taocdn.com/s3/m/e24620e476a20029bd642df8.png)
电感计算加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),设定需用 360ohm 阻抗,因此:电感量(mH) = 阻抗 (ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数:圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨1。
针对环行CORE,有以下公式可利用: (IRON)L=N2.AL L= 电感值(H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度(cm)l及AL值大小,可参照Microl对照表。
例如: 以T50-52材,线圈5圈半,其L 值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nHL=33.(5.5)2=998.25nH≒1μH当流过10A电流时,其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)即可了解L值下降程度(μi%)2。
自己动手绕线圈电感详细计算公式
![自己动手绕线圈电感详细计算公式](https://img.taocdn.com/s3/m/19cd383451e79b896902266d.png)
加载其电感量按下式计算:线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH),设定需用360ohm阻抗,因此:电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数:圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨1、针对环行CORE,有以下公式可利用:(IRON)L=N2.ALL=电感值(H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度(cm)l及AL值大小,可参照Microl对照表。
例如:以T50-52材,线圈5圈半,其L 值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nH,L=33.(5.5)2=998.25nH≒1μH当流过10A电流时,其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47(查表后)即可了解L值下降程度(μi%)2、介绍一个经验公式L=(k*μ0*μs*N2*S)/l 其中μ0为真空磁导率=4π*10(-7)。
绕电感线圈快速方法
![绕电感线圈快速方法](https://img.taocdn.com/s3/m/6edb0fd3541810a6f524ccbff121dd36a22dc45f.png)
绕电感线圈快速方法电感线圈是电子电路中常用的元件之一,它具有储能、滤波、放大等功能。
在实际应用中,经常需要绕制各种规格的电感线圈。
本文将介绍一种快速绕制电感线圈的方法。
1. 准备工作需要准备好绕线工具和材料。
绕线工具包括绕线架、绕线笔、刻度尺等;而绕线材料主要是导线。
导线的选择应根据实际需要确定,一般可选用铜线或铝线,其直径和长度也应根据电感线圈的规格来确定。
2. 计算参数在绕制电感线圈之前,需要先计算出所需的参数,包括电感值、线圈直径、匝数等。
电感值的计算可以根据电路设计要求来确定,而线圈直径和匝数的计算则需要根据导线直径和长度来计算,可以使用电感线圈计算器等工具进行辅助计算。
3. 绕制线圈在准备好工具和材料,并计算出所需的参数后,就可以开始绕制电感线圈了。
首先,将导线固定在绕线架上,然后根据计算得到的线圈直径和匝数,确定好每一匝的位置。
接下来,按照先内圈后外圈的顺序,将导线依次绕制在绕线架上,直到绕完所有匝数。
4. 固定线圈绕完线圈后,需要将线圈固定好,以防止松动。
可以使用胶带或热缩管将线圈的两端固定在一起,确保线圈的稳定性和可靠性。
5. 测试电感值绕制好的电感线圈一般需要进行电感测试,以确保其满足设计要求。
可以使用电感测试仪或LCR表等设备进行测试。
如果测试结果与设计值相差较大,可能需要重新调整线圈的参数,进行二次绕制。
6. 应用与注意事项绕制好的电感线圈可以应用于各种电子电路中,如滤波电路、振荡电路等。
在使用过程中,需要注意以下几点:- 线圈的匝数和线径应根据实际需求来确定,以确保电感值的准确性和稳定性;- 线圈的绕制过程中要注意匝间的绝缘,避免短路或漏电现象的发生;- 在固定线圈时,要确保线圈的两端牢固可靠,以防止线圈松动或断开。
通过以上快速绕制电感线圈的方法,可以提高线圈的制作效率和质量。
同时,需要在实际操作中注意细节,确保线圈的可靠性和稳定性。
电感线圈作为常用的电子元件,其制作技术的掌握对于电子工程师和电子爱好者来说是非常重要的。
罗丹线圈绕法
![罗丹线圈绕法](https://img.taocdn.com/s3/m/917daf34b42acfc789eb172ded630b1c59ee9bbf.png)
罗丹线圈绕法
罗丹线圈是一种电感元件,由法国物理学家罗丹于1891年发明。
它的主要特点是具有高自感和低互感,因此广泛应用于高频电路中,如射
频放大器、调谐器等。
罗丹线圈的绕法非常重要,它直接影响着线圈的性能和特性。
下面将
介绍罗丹线圈的绕法。
1. 绕制方法
罗丹线圈可以采用单层绕制或双层绕制。
单层绕制就是将所有的导线
都绕在同一平面上,而双层绕制则是将导线分成两层分别绕在不同的
平面上。
双层绕制可以减小导线间的串扰和互感,从而提高电路性能。
2. 绕制方向
罗丹线圈需要按照一定的方向进行绕制。
通常情况下,可以采用顺时
针或逆时针方向进行绕制。
如果需要改变电路中电流的方向,则需要
改变线圈的绕制方向。
3. 绝缘处理
为了保证电路正常工作并防止短路等问题发生,罗丹线圈需要进行良好的绝缘处理。
可以采用绝缘漆、绝缘纸等材料进行包覆和保护。
4. 导线选择
罗丹线圈的导线选择也非常重要。
通常情况下,采用铜线或银线作为导线材料。
这些材料具有良好的导电性能和耐腐蚀性能,可以保证电路长期稳定运行。
5. 绕制密度
罗丹线圈的绕制密度也需要考虑。
如果密度过大,则会增加导线间的串扰和互感;如果密度过小,则会占用过多的空间,影响电路布局。
因此,需要根据具体情况选择合适的绕制密度。
总之,罗丹线圈的绕法是影响电路性能和特性的重要因素之一。
在进行绕制时需要注意以上几个方面,以保证电路正常工作并发挥最佳性能。
电感线圈的工作原理
![电感线圈的工作原理](https://img.taocdn.com/s3/m/223f852f1fd9ad51f01dc281e53a580216fc5003.png)
电感线圈的工作原理
电感线圈是由导线绕成的线圈。
当通过线圈的电流发生变化时,会产生磁场。
根据法拉第电磁感应定律,当线圈中的磁场发生变化时,会在线圈中产生感应电动势。
这个现象称为自感现象。
电感线圈的工作原理基于自感现象。
当通过线圈的电流变化时,会产生感应电动势,阻碍电流的变化。
这种阻碍电流变化的性质称为电感性质。
根据欧姆定律,电感线圈的电感性质可用以下公式表示:
V = L * di/dt
其中,V 是感应电动势,L 是线圈的感应系数(也称为电感),di/dt 是电流的变化率。
该公式说明了感应电动势与电流变化
率成正比,且与线圈的感应系数有关。
基于电感性质,电感线圈在电路中有多种应用。
其中一种应用是构建电感耦合器。
两个或多个电感线圈通过磁场耦合在一起,可以将电能从一个线圈传输到另一个线圈,实现能量的传递或信号的耦合。
这种耦合方式常用于无线电传输和电力传输中。
另一种应用是构建电感滤波器。
当电路中有干扰信号时,可以通过电感线圈来滤除这些干扰信号。
电感线圈作为一个频率选择性的元素,可以阻断高频信号,只允许特定频率范围的信号通过,从而实现滤波效果。
总之,电感线圈的工作原理是基于自感现象和电感性质。
通过
线圈中的电流变化产生磁场,从而在线圈中产生感应电动势。
电感线圈在电路中有多种应用,包括能量传输、信号耦合和信号滤波等。
电感线圈绕线教程电感线圈匝数对照表电感...
![电感线圈绕线教程电感线圈匝数对照表电感...](https://img.taocdn.com/s3/m/35a5bd88dc88d0d233d4b14e852458fb770b383a.png)
电感线圈绕线教程电感线圈匝数对照表电感...展开全文电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。
用L表示,单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。
下面小编给大家介绍一下“电感线圈绕线教程电感线圈匝数对照表”1.电感线圈绕线教程骨架电感线圈绕制方法:漆包线材在骨架上的绕法,可以分为单层绕法和多层绕法两种。
1.单层绕法:主要是将漆包线单层分布于线图骨架的圆柱表面。
而单层绕法中有间绕和密绕两种,用于高频谐振电路的电感线圈,均采用间绕法。
这种绕法减小了电感线圈的固有电容,具有较高的品质因数和稳定性。
在中、短波长范围内使用的谐振线圈,均采用单层密绕。
大电感量的电感线圈绕制方法:2.电感量为几百微亨以上的线圈,应用多层绕法,多层绕法又可分为多层密绕和蜂房式绕法两种:多层密绕是指漆包线一层层的紧密排列,这种绕法的分布电容比较大;蜂房式绕法:绕匝间不是平衡排列,而是具有一定的角度,这种绕法分布电容较小,但绕线时需要用蜂房式绕线机。
一般的高频扼流圈,由于要求有较大的电感量和较小的体积,而对电感量的精度、Q值及稳定性要求不高,大多都采用多层密绕。
对于在高压、大功率下运行的谐振电路用的电感线圈,绕制电感线圈时,必须考虑线匝能承受的电流值和线间的耐压,同时还得注意线圈的发热问题,考虑是否采用高温线材或特种线材绕制。
2.电感线圈匝数对照表电感线圈是利用电磁感应的原理进行工作的器件。
当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用。
对产生电磁场的导线本身发生的作用,叫做'自感',即导线自己产生的变化电流产生变化磁场,这个磁场又进一步影响了导线中的电流;对处在这个电磁场范围的其他导线产生的作用,叫做'互感'。
共模电感 蝶形绕法
![共模电感 蝶形绕法](https://img.taocdn.com/s3/m/9ab6f9103069a45177232f60ddccda38366be174.png)
共模电感蝶形绕法共模电感是一种常见的电子元件,广泛应用于各种电路中。
本文将介绍共模电感的蝶形绕法,探讨其原理和应用。
蝶形绕法是一种常用的共模电感绕制技术,其名称源于绕制时线圈的形状类似于蝴蝶的翅膀。
蝶形绕法通过特殊的绕制方式,使得电感的共模电感值得到提高,从而提高了电路的抗干扰能力。
在蝶形绕法中,共模电感的绕制方式与传统的绕制方式有所不同。
传统的绕制方式是将两个线圈分别绕制在同一磁芯上,而蝶形绕法则是将两个线圈分别绕制在两个相邻的磁芯上,并通过特殊的连接方式将它们连接在一起。
这种绕制方式可以有效地减小线圈之间的互感,提高共模电感的值。
蝶形绕法的原理是通过增加线圈之间的电感耦合,使得共模电感的值得到提高。
在传统的绕制方式中,线圈之间的互感会导致共模电感的值较低,从而降低了电路的抗干扰能力。
而蝶形绕法通过增加线圈之间的电感耦合,可以有效地提高共模电感的值,从而提高了电路的抗干扰能力。
蝶形绕法广泛应用于各种电路中,特别是在需要提高抗干扰能力的场合。
例如,在通信设备中,由于环境中存在各种干扰源,需要采取措施提高电路的抗干扰能力。
蝶形绕法可以通过增加共模电感的值,减小干扰信号对电路的影响,从而提高电路的抗干扰能力。
蝶形绕法还可以用于电源滤波电路中。
在电源滤波电路中,需要通过电感元件来滤除电源中的高频噪声。
蝶形绕法可以通过增加共模电感的值,提高电感元件对高频噪声的滤波效果,从而提高整个电源滤波电路的性能。
蝶形绕法是一种常用的共模电感绕制技术,通过增加线圈之间的电感耦合,提高了共模电感的值,从而提高了电路的抗干扰能力。
蝶形绕法广泛应用于各种电路中,特别是在需要提高抗干扰能力的场合。
它在通信设备和电源滤波电路中的应用效果显著,为电子设备的稳定运行提供了有力的支持。
共模电感c型绕法、z型绕法、碟形绕法
![共模电感c型绕法、z型绕法、碟形绕法](https://img.taocdn.com/s3/m/3ba92cd5988fcc22bcd126fff705cc1755275f9b.png)
共模电感c型绕法、z型绕法、碟形绕法共模电感是电子电路中常用的元件之一,它在滤波、抑制共模干扰等方面起着重要作用。
根据绕法的不同,共模电感可以分为C型绕法、Z型绕法和碟形绕法。
本文将对这三种绕法进行详细介绍和比较。
1. C型绕法C型绕法是一种常见的共模电感绕法,它的线圈形状类似于字母C。
在C型绕法中,两个绕组分别以相同的方向绕制在同一根磁心上。
这种绕法可以有效地抑制共模干扰信号,提高滤波效果。
C型绕法的特点是结构简单、制造成本低、频率响应良好。
它广泛应用于电源滤波器、通信设备等领域。
2. Z型绕法Z型绕法是另一种常见的共模电感绕法,它的线圈形状类似于字母Z。
在Z型绕法中,两个绕组分别以相反的方向绕制在同一根磁心上。
这种绕法可以进一步提高共模抑制比,减小共模干扰信号的传输。
Z 型绕法的特点是结构紧凑、抗干扰能力强、频率响应广。
它常用于高频电路、射频电路等对共模抑制要求较高的场合。
3. 碟形绕法碟形绕法是一种特殊的共模电感绕法,它的线圈形状呈圆盘状。
在碟形绕法中,绕组平铺在磁心上,形成一层圆盘状的线圈。
这种绕法可以提高电感的感应系数,降低串扰和耦合效应,增强共模抑制能力。
碟形绕法的特点是结构紧凑、电感值大、高频性能优异。
它常用于音频放大器、无线电收发器等对共模抑制和电感稳定性要求较高的应用中。
C型绕法、Z型绕法和碟形绕法都是常见的共模电感绕法,它们各自具有不同的特点和适用范围。
选择合适的共模电感绕法应根据具体的应用需求和设计要求来决定。
在实际应用中,可以根据电路的频率范围、共模抑制要求和空间限制等因素来选择合适的绕法。
同时,还需要注意电感的制造工艺、材料选取和封装方式等因素,以确保共模电感的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于线圈绕法和电感、品质因素的测量方法
------01079044
孙哲
1.线圈的绕法
1.1电感线圈的作用
我觉得要知道如何去绕线圈,首先要知道电感线圈的作用。
从目的去理解线圈的绕法。
去缠绕一个电感线圈的主要目的是为了使线圈产生一个想要的电感值,应用到电路中去,以实现线圈阻流、调谐选频等作用。
而影响电感的主要因素是线圈缠绕的匝数、铜线的电阻、磁芯材质导磁率以及匝间距离。
基于此,在缠绕线圈的时候应该重点注意关系到影响因素的步骤。
2.2电感线圈的缠绕方法
1)根据需要得到的电感进行匝数、铜线、磁芯材料的选取。
根据空心线圈电感量计算公式:
2
0.01D N L L 0.44D
⨯⨯=+ 其中:线圈电感量 L 单位: 微亨
线圈直径 D 单位: cm
线圈匝数 N 单位: 匝
线圈长度 L 单位: cm
根据实际材料情况,我们估计出缠绕此线圈需要的匝数、线圈长度。
2)根据得到的大体数据进行线圈的缠绕。
不论是密绕或间绕,最好先把铜线烘热,戴上手套或用布片裹住铜线再绕。
这样,铜线冷却后就箍紧线圈管,不致松脱。
对于密绕线圈,我们需要从开始紧密缠绕,最末一圈要和其他圈数离开2到3公厘,以便在校准时可以逐圈向末圈拨拢,达到减少电感量的目的。
对于间绕线圈的线径等于线距的0.5倍时,可以用两根同样粗细的铜线相互靠紧后平行绕上去,绕好后拆掉一根,就成为很整齐的间绕线圈了。
如果线
经是线距的0.7倍时,要用一根较间隔略粗的棉线或麻线和铜线平行绕上去;若用细铜线做间隔,绕好后会嵌在相邻两铜线下面抽不出来。
如果能在线圈管上用旋床族一条浅的螺旋形槽,可以绕任何样式的间距线圈,如图1。
图 1 线圈常见缠绕方法
当线圈初步成型之后,由于经验公式并不精确,所以需要通过测量该线圈电感,对线圈进行微调。
下面讨论电感测量方法。
2.电感的测量方法
在实验室已有条件下,通过搭建RL 电路,测量电压的方法,计算得出未知电感。
做电路图如下:
图 2 电感测量示意图 根据图像以及已有公式,得到电感公式为:
L = 根据测得电容量变的电压L U 以及交流电源的电压0U 和频率f 。
根据公式既
a)密绕法
b)间绕法
c)脱胎法
d)蜂房法
e)多层分段绕法
可以算出相应的电感。
在网上搜集工程上策电感的方法:
电感的主要特性是贮存磁场能。
但由于它一般是用金属导线绕制而成的,所以有绕线电阻(对于磁芯电感还应包括磁性材料插入的损耗电阻)和线圈匝与匝之间的分布电容。
采用一些特殊的制作工艺,可减小分布电容,工作频率也较低时,分布电容可忽略不计。
因此,电感的测量主要包括电感量和损耗(通常用品质因数Q表示)两部分内容。
1)谐振法测量电感
如图所示为并联谐振法测电感的电路,其中C为标准电感,L为被测电感,Co为被测电感的分布电容。
测量时,调节信号源频率,使电路谐振,即电压表指示最大,记下此时的信号源频率f,则
由此可见,还需要测出分布容Co,测量电路如图所示,只是不接标准容。
调信号源频率,使电路自然谐振。
设此频率为f1,则
由上两式可得
将Co代入L的表达式,即可得到被测电感的电感量。
2)交流电桥法测量电感
测量电感的交流电桥如图 (a)和(b)所示的马氏电桥和海氏电桥两种电桥,分别适用于测量品质因数不同的电感。
图 交流电桥法测量电感
如图 (a)所示的马氏电桥适用于测量Q<10的电感,图中Lx 为被测电感,Rx 为被测电感损耗电阻,马氏电桥由电桥平衡条可得
一般在马氏电桥中,R3用开关换接作为量程选择,R2和Rn 为可调元件,由R2的刻度可直读Lx ,由Rn 的刻度可直读Q 值。
图 (b)所示的海氏电桥适用于测量Q>10的电感,测量方法和结论与马氏电桥相同。
3.品质因数的测量方法
首先要明确品质因素的定义,电路在谐振时容抗等于感抗,所以电容和电感上两端的电压有效值必然相等,电容上的电压有效值1C U U I QU C CR ωω=⨯==, 品质因素1Q CR
ω=,这里I 是电路的总电流。
所以,对于品质因素的测量方法,首先,我们需要连接一个RCL 电路,阻抗1j Z R j L R j L C C ωωωω-⎛⎫=++=+- ⎪⎝⎭
,上式电阻R 是复数的实部,感抗与容抗之差是复数的虚部,虚部我们称之为电抗用X 表示, ω是外加信号的角频率。
调节交流信号发射源的频率,使其X=0此时感抗和容抗相互抵消了。
此时只需根据品质因素的定义,测量出电容上的电压C U 和总电压U ,即可得到品质因
素C U Q U。
从上面分析可见,电路的品质因素越高,电感或电容上的电压比外加电压越高。
有如下办法提高品质因数:
提高线圈Q 值所采取的措施如下:
①根据工作频率选择绕制线圈的导线。
低频段工作的电感线圈应采用漆包线等带绝缘的导线绕制。
对于工作频率在几十千赫至两兆赫之间的电感线圈,应采用多股绝缘导线绕制,以增加导体有效截面积,减少集肤效应的影响,可使Q 值提高30%-40%。
对于工作频率高于2MHz 的电感线圈,应采用单股粗导线绕制,导线的直径一般在0.3-1.5mm 之间。
②选用优质骨架,减少介质损耗。
通常对于要求损耗小、工作频率高的电感线圈,应选用高频陶瓷、聚四氟乙烯、聚苯乙烯等高频介质材料做骨架。
对于超高频工作的电感线圈,可用无骨架方式绕制。
③选用带有磁心的电感线圈。
电感线圈中带有磁心时,可使线圈圈数及其电阻大大减少,有利于Q 值的提高。
④合理选择屏蔽罩的尺寸。
线圈加屏蔽罩后,会增加线圈的损耗,降低Q 值。
因此,屏蔽罩的尺寸不宜过大和过小。
一般来说,屏蔽罩直径与线圈直径之比以1.6-2.5为宜,这样可使Q 值降低小于10%。
