电缆绝缘电阻值!测量绝缘电阻
井下电缆测量方法
井下电缆测量方法在井下电缆的维护和管理中，定期进行各项测量是确保电缆正常运行的重要环节。
以下是一些常见的井下电缆测量方法：1.绝缘电阻测量绝缘电阻测量是评估电缆绝缘性能的重要方法。
使用兆欧表（Megger）或类似的设备，可以测量出电缆的绝缘电阻值。
一般情况下，新的电缆绝缘电阻值应大于1000兆欧。
如果测量得到的绝缘电阻值较低，可能意味着电缆的绝缘层存在缺陷或损坏。
2.导体电阻测量导体电阻测量可以评估电缆导体的导电性能。
使用电桥或类似的设备，可以测量出电缆的导体电阻值。
一般情况下，导体的电阻值越低，导电性能就越好。
如果导体电阻值过高，可能意味着导体的材料存在缺陷或质量问题。
3.耐压试验耐压试验是评估电缆绝缘承受电压能力的重要方法。
在进行耐压试验时，应逐渐增加电压至规定的试验电压值，并持续一段时间，以观察电缆是否能够承受该电压。
如果电缆在试验过程中出现击穿或电弧等现象，则意味着该电缆无法承受该电压。
4.绝缘厚度测量绝缘厚度测量可以评估电缆绝缘层的厚度是否符合标准。
使用测厚仪等设备，可以测量出电缆绝缘层的厚度。
如果绝缘层的厚度低于标准值，可能会导致电缆的绝缘性能下降。
5.导体截面积测量导体截面积测量可以评估电缆导体的截面积是否符合标准。
使用卡尺或类似的设备，可以测量出导体的截面积。
如果导体的截面积小于标准值，可能会导致导体的导电性能下降。
6.外观检查外观检查可以发现电缆的外部损伤或变形等情况。
检查应包括电缆的表面、护套、绝缘层等部位。
如果发现任何异常情况，应及时进行处理和修复。
7.电压降测量电压降测量可以评估电缆在传输电能时的效率。
通过测量电缆两端的电压差值，可以计算出电压降的值。
正常情况下，电压降的值应该在可接受的范围内。
如果电压降的值过高，可能会导致电能传输效率下降。
8.相位检查相位检查可以确保电缆两端相位的一致性。
对于三相交流电而言，各相之间的相位应该相差120度。
通过使用相位检测仪等设备，可以检测出电缆各相之间的相位关系是否正确。

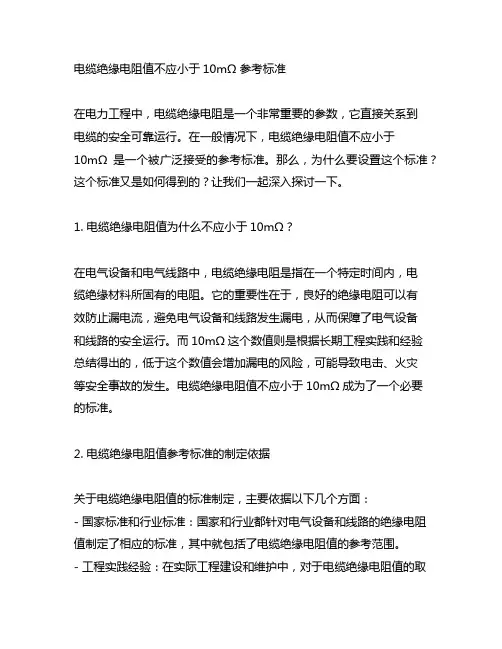

电缆绝缘电阻值不应小于10mω 参考标准
电缆绝缘电阻值不应小于10mΩ 参考标准在电力工程中，电缆绝缘电阻是一个非常重要的参数，它直接关系到电缆的安全可靠运行。
在一般情况下，电缆绝缘电阻值不应小于10mΩ是一个被广泛接受的参考标准。
那么，为什么要设置这个标准？这个标准又是如何得到的？让我们一起深入探讨一下。
1. 电缆绝缘电阻值为什么不应小于10mΩ？在电气设备和电气线路中，电缆绝缘电阻是指在一个特定时间内，电缆绝缘材料所固有的电阻。
它的重要性在于，良好的绝缘电阻可以有效防止漏电流，避免电气设备和线路发生漏电，从而保障了电气设备和线路的安全运行。
而10mΩ这个数值则是根据长期工程实践和经验总结得出的，低于这个数值会增加漏电的风险，可能导致电击、火灾等安全事故的发生。
电缆绝缘电阻值不应小于10mΩ成为了一个必要的标准。
2. 电缆绝缘电阻值参考标准的制定依据关于电缆绝缘电阻值的标准制定，主要依据以下几个方面：- 国家标准和行业标准：国家和行业都针对电气设备和线路的绝缘电阻值制定了相应的标准，其中就包括了电缆绝缘电阻值的参考范围。
- 工程实践经验：在实际工程建设和维护中，对于电缆绝缘电阻值的取值也进行了总结和归纳，形成了一定的行业经验。
- 安全性考量：考虑到电缆绝缘电阻值与电气安全直接相关，为了保障人身和设备的安全，10mΩ作为下限是一个合理的选择。
3. 电缆绝缘电阻值的测试方法在实际工程中，为了验证电缆绝缘电阻值是否符合标准要求，需要进行相应的测试。
通常采用的测试方法包括：- 绝缘电阻测试仪：通过对电缆两端施加一定的电压，利用测试仪器测量其绝缘电阻值。
- 绝缘电阻测试仪配备的模拟万用表用于测量线圈或绝缘体的同轴电阻。
- 继电器保护系统中测试电缆绝缘电阻值，包含其余短路继电保护系统用计算绝缘电阻。
4. 电缆绝缘电阻值标准的进一步讨论除了10mΩ的下限，电缆绝缘电阻值的标准还涉及到一些细节问题和特殊情况，比如：- 不同类型电缆材料和结构对绝缘电阻值的影响；- 不同环境条件下绝缘电阻值的变化规律；- 对于特殊需求和特殊场景下的电缆绝缘电阻值可能需要作出特殊规定。

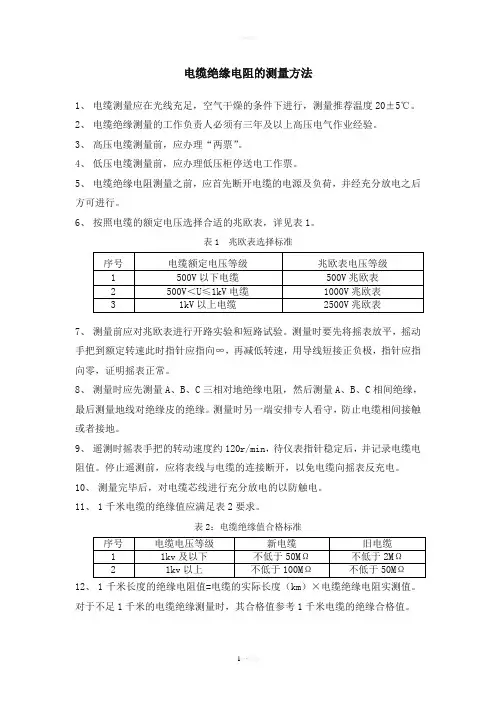

电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法1、电缆测量应在光线充足，空气干燥的条件下进行，测量推荐温度20±5℃。
2、电缆绝缘测量的工作负责人必须有三年及以上高压电气作业经验。
3、高压电缆测量前，应办理“两票”。
4、低压电缆测量前，应办理低压柜停送电工作票。
5、电缆绝缘电阻测量之前，应首先断开电缆的电源及负荷，并经充分放电之后方可进行。
6、按照电缆的额定电压选择合适的兆欧表，详见表1。
表1 兆欧表选择标准序号电缆额定电压等级兆欧表电压等级1 500V以下电缆500V兆欧表2 500V＜U≤1kV电缆1000V兆欧表3 1kV以上电缆2500V兆欧表7、测量前应对兆欧表进行开路实验和短路试验。
测量时要先将摇表放平，摇动手把到额定转速此时指针应指向∞，再减低转速，用导线短接正负极，指针应指向零，证明摇表正常。
8、测量时应先测量A、B、C三相对地绝缘电阻，然后测量A、B、C相间绝缘，最后测量地线对绝缘皮的绝缘。
测量时另一端安排专人看守，防止电缆相间接触或者接地。
9、遥测时摇表手把的转动速度约120r/min，待仪表指针稳定后，并记录电缆电阻值。
停止遥测前，应将表线与电缆的连接断开，以免电缆向摇表反充电。
10、测量完毕后，对电缆芯线进行充分放电的以防触电。
11、1千米电缆的绝缘值应满足表2要求。
表2：电缆绝缘值合格标准序号电缆电压等级新电缆旧电缆1 1kv及以下不低于50MΩ不低于2MΩ2 1kv以上不低于100MΩ不低于50MΩ12、1千米长度的绝缘电阻值=电缆的实际长度（km）×电缆绝缘电阻实测值。
对于不足1千米的电缆绝缘测量时，其合格值参考1千米电缆的绝缘合格值。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求13、。
5.3绝缘电阻的测量绝缘电阻测量包括线间和单线对地（金属屏蔽层）的...
5.3 绝缘电阻的测量
绝缘电阻测量包括线间和单线对地（金属屏蔽层）的绝缘电阻。
在温度为20 0C，相对湿度为80%时，全塑市内通信电缆绝缘电阻一般填充型每公里不小于3000MΩ；非填充型每公里不小于10000MΩ（500V高阻计）。
聚氯乙烯绝缘电缆每公里不小于200MΩ。
测试电缆芯线绝缘电阻，一般使用500V高阻计；500V、量程1000MΩ的兆欧表（又称摇表或梅格表）只能用来测量局内电缆（施工现场也可代用）。
测试时，首先将电缆两端护套各剥开10～20cm左右，然后用高阻计或兆欧计测试。
1、用摇表测试芯线间的绝缘电阻
接线方法如图所示。
将兆欧表的L接线柱接一根芯线，E接线柱接至另一根芯线，G保护环接地，测试时要把仪表放平，然后摇动手摇发电机，转速由慢逐渐加快，表针稳定后即可直接读出绝缘电阻值。
2、用摇表测试对地的绝缘电阻
测试芯线对地绝缘电阻接线如图示。
此时应将芯线与金属屏蔽层之间保持开路，L接线柱接至被测芯线，E接线柱接至金属屏蔽层，G保护环接至芯线绝缘层表面。
通过模块型接线子和测试塞子，可测试芯线与地之间的绝缘电阻，测试方法与测试芯线间的绝缘电阻相似。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。
正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。
下面将介绍几种常用的电缆绝缘电阻测量方法。
1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。
具体步骤如下：-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。
-施加一定电压，例如100V，到电缆上。
-调节电阻箱中的电阻，直到电桥平衡。
-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。
2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。
相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。
具体步骤如下：-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。
-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。
-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。
交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。
3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。
绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。
具体步骤如下：-将测试仪的测试电极连接到电缆的两端。
-设置测试仪的测试参数，例如施加的电压和测试时间等。
-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。
-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。
需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。
此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。
电力电缆测量绝缘电阻规定完整版
电力电缆测量绝缘电阻规定Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1、测量10kV电力电缆，选用何种兆欧表使用前应作哪些检查测量10KV电力电缆接线?选择2500V兆欧表一只(带有测试线)，将兆欧表水平放置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
（兆欧表的检查方法见前题）摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地；W—U、V、地。
共三次。
2、对10kV电力电缆的绝缘电阻有何要求答：判断合格的标准规定如下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不得大于2．5。
(3)本次测定值与上次测定的数值，换算到同一温度下。
其值不得下降30％以上。
1KV 及以下电力电缆的绝缘电阻值，在电缆温度为20摄氏度时，不应低于1MΩ。
3、试述对一条运行中的10kV电力电缆测量的全过程(按操作顺序回答、包括判断该电缆是否可继续运行。
安全措施应足够)。
答：摇测方法及步骤如下：首先执行有关的安全措施：组织准备：1)要求签发工作票；2)填写操作票并经模拟板试操作准确无误；3)确定工作负责人和监护人；4)如须减轻负荷，应提前通知受影响的用户。
物质准备：1)准备安全用具（绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌）；2) 2500V兆欧表一只(带有测试线)（经检查良好）；3)其他用具及材料（电工工具等）；材料准备：按操作票步骤，将变压器推出运行，达到“检修状态”：1)停电?2)验电?3）挂临时接地线?4）悬挂标示牌过程：(1)被遥测电缆必须停电、验电后，再进行逐相放电，放电时间不得小于1min，电缆较长电容量较大的不少于2min；(2)拆除被测电缆两端连接的设备或开关，的用于燥、清洁的软布，擦净电缆头线芯附近的污垢；(3)按要求进行接线，应正确无误。
如何测量电缆的绝缘电阻
/914/如何测量电缆的绝缘电阻关键词：绝缘电阻绝缘电阻仪绝缘电阻的目的和重要性电缆的绝缘电阻试验是电力预防性试验项目中不可缺少试验项目,其试验目的可以有效的发现设备绝缘材料遗留或运行中产生的局部缺陷，便于掌握电气设备的运行状况及绝缘的完好性，提高运行设备可靠性，判断电气设备能否继续投入运行，使设备始终保持较高的绝缘水平，绝缘电阻的测量是保证电气设备绝缘可靠工作和安全运行的重要工作之一。
绝缘电阻选型目前，对于绝缘预防性试验一般使用DC2010智能双显绝缘电阻测试仪，能测量大容量变压器、互感器、发电机、高压电动机及避雷器等绝缘电阻，根据DL/T911-2004绝缘试验标准研发，输出电压等级500V、1000V、2500V、5000V，并自动计算吸收比和极化指数。
绝缘电阻的电压选择1、测量电缆的主绝缘电阻（0.6/1kV电缆用1000V兆欧表；0.6/1kV以上电缆用2500V兆欧表(6/6kV及以上电缆也可用5000V兆欧表)；2、测量电缆外护套绝缘电阻（采用500V兆欧表。
每千米绝缘电阻值不应低于0.5MΩ，本项试验只适用于三芯电缆的外护套）/914/ 3、测量电缆内衬层绝缘电阻（每千米绝缘电阻值不应低于0.5MΩ）绝缘电阻测量方法准备过程注意：当第一次使用仪表时，需充电6小时。
电量不足可能影响您的使用。
（1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。
（2）校验仪表指针是否在无穷大上，否则需调整机械调零螺丝，（数字显示不需要调节）（3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用洗净套管的表面积垢，（可用汽油代替）以消除表面漏电电流影响测试结果。
（4）将带高压测试线（红色）插入绝缘电阻仪LINE端，另一端探针或探钩接于被试设备的高压导体上，将测试线（绿色）插入GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响，将另外一根黑色测试线插入地端（EARTH）端，另一头接于被试设备的外壳或地上。
电力电缆绝缘电阻的测量
注欧 意表 事测
（1）测量前必须将被测设备电源切断,并对地短路放电,决 不允许设备带电进行测量,以保证人身和设备的安全。 （2）对可能感应出高压电的设备,必须消除这种可能性后, 才能进行测量。
项电 缆 绝
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正 确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检 查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧 表在短路时应指在“0”位置,开路时应指在“∞”位置。
被测绝缘体表面漏电严重时,必须将被测物的屏蔽环 或不须测量的部分与“G”端相连接。这样漏电流就 经由屏蔽端“G”直接流回发电机的负端形成回路, 而不在流过兆欧表的测量机构（动圈）。这样就从
根本上消除了表面漏电流的影响,特别应该注意的是
用 电 测量电缆线芯和外表之间的绝缘电阻时,一定要接好 方 缆 屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面
量 失。
时 （2）吸收电流
间
由绝缘材料的电解电导及位移电流所产生，一
的 般在数秒至数分钟才消失。
关 （3）电导电流
系
它才是真正反映绝缘材料品质优劣的指标，测
绝缘电阻实际上是测电导电流，又叫泄漏电流。
一、绝缘电阻的标准换算
绝
缘 因此，规程中规定，要在加电60s时读取
电 电缆的绝缘电阻值。由于吸收电流的存在
缘 （5）兆欧表使用时应放在平稳、牢固的地方,且远离大的 外电流导体和外磁场。
电
谢谢！！！
衡 若K>2则表示电缆绝缘存在某种缺陷，但
系 如果电缆三相绝缘电阻与历史数据相比变
数 化不大，且满足电缆的绝缘电阻规范值，
测 可不考虑不平衡系数。
量
二、绝缘电阻的标准换算
电力电缆绝缘电阻测量及故障实验报告
电力电缆绝缘电阻测量及故障实验报告实验目的:1.学习电力电缆绝缘电阻测量的原理和方法。
2.了解电力电缆的绝缘状况，并找出可能存在的故障。
实验仪器和材料:1.绝缘电阻测试仪。
2.电力电缆样品。
3.电源。
实验原理:电力电缆的绝缘电阻是指电缆绝缘材料对电的绝缘能力。
它反映了电缆绝缘材料的缺陷和老化程度。
绝缘电阻的测试方法是通过测量电缆两端施加的直流电压下，绝缘材料上的漏电流大小来计算得到的。
实验步骤:1.确定测试电压和电流范围，并将测试仪置于合适的模式。
2.将测试电缆的两端分别接入测试仪的正负极。
3.打开电源，施加适量的直流电压。
4.等待一段时间，直到稳定的绝缘电阻值得出。
5.记录下测试结果。
6.重复以上步骤，对其他电缆样品进行测试。
实验结果和分析:通过对不同电缆样品进行绝缘电阻测试，得到了一系列的绝缘电阻值。
根据测量结果，我们可以初步判断电缆绝缘的状况。
通常情况下，绝缘电阻值越大，说明绝缘材料的绝缘能力越强，电缆的质量越好。
相反，绝缘电阻值越小，说明绝缘材料可能存在缺陷或老化现象，需要进一步的检查和维修。
故障实验是通过人为制造电缆绝缘故障，然后测试绝缘电阻来模拟实际情况。
可以在电缆绝缘层上制造不同种类的故障，如局部放电、绝缘受潮或破损等，然后再进行绝缘电阻测试，以确定故障类型和位置。
结论:绝缘电阻测量是评估电力电缆绝缘状况的重要手段之一、通过测量绝缘电阻值，可以初步了解电缆的绝缘质量，并找出可能存在的故障。
然而，绝缘电阻测试仅能提供一个大致的判断，不能替代其他更细致的检测方法。
对于存在故障的电缆，需要进一步进行故障判断和修复。
实验中我们还可以通过故障实验来模拟实际情况，以便更好地理解电缆故障的产生原因和处理方法。
这项实验对于电力电缆维护和安全运行具有重要意义。
10kv电力电缆交接试验标准
10kv电力电缆交接试验标准一、电缆本体及附件检查1. 电缆应无机械损伤、挤压变形、漏油、渗油等异常情况。
2. 电缆终端头应密封良好，金属部件无明显锈蚀和变形。
3. 电缆附件应齐全，无损坏和老化现象。
4. 电缆中间接头应无缝隙、无渗油现象。
二、电缆绝缘电阻测量1. 采用1000V兆欧表测量电缆绝缘电阻，绝缘电阻值应符合规定。
2. 电缆绝缘电阻值应大于或等于100MΩ。
3. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
三、电缆直流耐压试验1. 对电缆进行直流耐压试验，以检查电缆的绝缘性能。
2. 试验电压为10kV，持续时间为1分钟。
3. 试验过程中，应观察电缆有无放电、击穿等现象。
4. 试验后，应检查电缆有无损伤、变形等异常情况。
四、电缆泄漏电流测量1. 采用专用泄漏电流测量仪器进行测量。
2. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
3. 泄漏电流值应符合规定要求。
五、电缆相位检查1. 对电缆进行相位检查，确保电缆相位正确。
2. 相位检查应包括电缆A、B、C三相的颜色标识。
3. 相位应符合设计要求。
六、电缆金属护套接地电阻测量1. 采用双臂电桥法测量电缆金属护套接地电阻。
2. 接地电阻值应符合规定要求。
七、电缆外护层绝缘电阻测量1. 采用1000V兆欧表测量电缆外护层绝缘电阻。
2. 绝缘电阻值应符合规定要求。
八、电缆交叉互联系统试验1. 对电缆交叉互联系统进行试验，以检查系统的运行性能。
2. 试验包括系统功能测试和运行稳定性测试。
3. 系统功能测试应包括接地电阻监测、温度监测等功能。
4. 运行稳定性测试应包括系统在正常运行条件下的稳定性和耐压性测试。
5. 试验过程中，应观察系统有无异常情况。
10kv电力电缆试验 绝缘电阻标准
10kv电力电缆试验绝缘电阻标准
10kv电力电缆试验中，绝缘电阻的标准如下。
1.长度在500m及以下的10kV电力电缆，使用2500V 兆欧表进行摇测。
在电缆温度为20℃时，其绝缘电阻值不应低于400MΩ。
2.三相之间，绝缘电阻值应比较一致。
若不一致，则不平衡系数不得大于25%。
3.本次测定值与上次测定的数值，换算到同一温度下，其值不得下降30%以上。
在进行10kV电力电缆绝缘电阻测试时，应选择2500V 兆欧表（带有测试线）。
测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。
同时，要准备好接地棒，随时准备放电。
在电力电缆断电后，先对其进行放电操作，再进行测量。
电缆的绝缘电阻检测方法高阻计法
电缆是电力传输和通信领域中常见的电气设备，其绝缘电阻是保证电缆正常工作的重要参数之一。
电缆的绝缘电阻检测是检验电缆绝缘性能的一种重要方法，而高阻计法是一种常用的电缆绝缘电阻检测方法。
本文将介绍电缆绝缘电阻检测的基本原理和高阻计法的具体步骤。
一、电缆绝缘电阻检测的基本原理1. 电缆绝缘电阻的概念电缆绝缘电阻是指电缆中两个导体之间或导体与地之间的电阻。
它是表示电缆绝缘性能好坏的一项重要指标，直接影响着电缆的安全可靠运行。
2. 电缆绝缘电阻检测的意义电缆绝缘电阻检测的目的是为了及时发现电缆绝缘老化、损坏和短路等故障，保证电缆的安全可靠运行。
通过定期检测电缆绝缘电阻，可以及时排除潜在故障，延长电缆的使用寿命。
二、高阻计法电缆绝缘电阻检测的步骤1. 仪器准备首先需要准备好高阻计。
高阻计是用来测量极高电阻值的仪器，能够测量在1 MΩ以上的电阻值。
在进行电缆绝缘电阻检测时，选择合适的高阻计对结果准确性至关重要。
2. 接线方法将高阻计的正负极分别接到电缆的两个导体上，或者一个接到导体上，另一个接到地线上。
在接线时应注意接线牢固，确保接触良好，避免因接触不良而影响测量结果的准确性。
3. 测量步骤接好线后，打开高阻计，设定合适的测量范围，开始进行电缆绝缘电阻的检测。
在测量过程中，应注意保持高阻计与外部环境的绝缘，避免外部干扰对测量结果产生影响。
4. 结果分析测量完成后，读取高阻计显示的电阻值。
根据实际情况来判断电缆的绝缘电阻是否合格，以及是否存在潜在的故障隐患。
对于绝缘电阻不合格或存在故障的电缆，应及时采取相应的维修措施，确保电缆的安全可靠运行。
三、高阻计法电缆绝缘电阻检测的应用范围及注意事项1. 应用范围高阻计法电缆绝缘电阻检测适用于各种电力电缆、通信电缆以及控制电缆的绝缘电阻测量。
在电力系统、通信网络、工矿企业以及建筑施工等领域都有广泛的应用。
2. 注意事项在进行高阻计法电缆绝缘电阻检测时，需要注意以下事项：（1）确保高阻计的准确性和稳定性；（2）严格按照操作规程进行接线和测量，避免操作不当导致的误差；（3）避免外部电磁场和静电干扰，以确保测量结果的准确性；（4）定期维护高阻计，保持其良好的性能和稳定的测量精度。
供配电线路绝缘电阻测试记录
供配电线路绝缘电阻测试记录配电线路的绝缘电阻测试是一种常见的电气安全测试方法，它用于评估电缆绝缘材料的质量和性能。
本文将详细记录一次配电线路绝缘电阻测试的过程和结果。
测试对象：一根长度为100米的二芯电缆，用于输送220V交流电。
测试时间：2024年5月10日上午9时。
测试仪器：绝缘电阻测试仪（型号：IRT5000）。
测试步骤：1.准备工作：确保测试仪器和电缆处于正常工作状态，并进行仪器的校准。
2.测量前准备：将测试仪器的两个测试夹具连接到电缆的两个端点上。
确保夹具与电缆表面接触良好，并没有松动。
3.测量原始电阻：在测试仪器上选择“原始电阻测量”模式，并按下“测量”按钮。
测试仪器将记录下连接线路上的原始电阻值，以确保测试的准确性。
4.绝缘电阻测量：在测试仪器上选择“绝缘电阻测量”模式，并设定测试电压为1000V。
在设定好测试参数后，按下“开始测试”按钮。
测试仪器将输出高压电压，并测量电缆的绝缘电阻。
5.测试结果记录：测试仪器将自动记录下电缆的绝缘电阻值，并显示在屏幕上。
此时，将测试仪器连接到计算机，通过专业软件将数据导出保存。
同时，在测试现场记录下测试时间、设备型号和测试环境等信息。
测试结果：测试结果显示，该根长度为100米的二芯电缆的绝缘电阻为10.5兆欧姆。
根据国家标准，对于此种电缆来说，其绝缘电阻值符合要求，可以正常使用。
备注：1.在测试过程中，注意确保测试仪器的安全操作。
不要触摸高压端子，以免发生触电事故。
2.在测试过程中，应该排除环境湿度对测试结果的干扰。
若测试环境湿度较高，可以使用干燥剂或通风设备进行处理。
3.对于配电线路的绝缘电阻测试，建议定期进行，以确保线路安全可靠。
同时，测试结果应备份保存，以备日后参考。
通过以上记录，可以清晰了解到该次配电线路绝缘电阻测试的过程和结果。
这种测试有助于确保电缆的绝缘材料质量，并保障电缆的使用安全。
电力电缆绝缘的测定方法
1、阐述电力电缆绝缘的测定方法（一）测定绝缘电阻：使用绝缘电阻测定仪（摇表）测定，试验接线图如图所示。
测定绝缘电阻接线图试验步骤如下：1、拆除被试物的电源及一切对外连线后，将被试物接地放电，放电时间不得少与1分钟，电容量较大的试物不得少于2分钟。
2、用干燥、清洁的软布，擦去被试物表面的污垢。
3、将摇表放在水平位置，并在额定转速下（120转/分）调整指针至“∞”。
有些型号的摇表火线（L）与地线（E）短时间搭接一下。
4、将被试物接地线接于“E”或“3”端子上，将被试物引出线接于“L”或“JI”端子上，如被试物表面有可能产生泄漏电流时，应加遮蔽，接于“G”端子上，如图5、以恒定速度转动摇把（每分钟120转），待1分钟后，记录其绝缘电阻值。
6、在录制吸收曲线时，为了在开始计算时能加上全部电压，应于摇表接地侧装一绝缘良好的刀闸，达到额定转速后，合上刀闸，同时开始计算时间，在15秒和60秒各记录一次读数。
7、试验完毕或重复试验时，必须将被试物对地充分放电，至少2分钟。
8、记录被试物温度和气候情况。
注意事项：1、摇表L端引线与E端引线不要靠在一起，如引线必须经其他支持物和被试物连接时，则该支持物必须均匀绝缘良好，否则影响测量的准确性。
2、摇表转速应尽可能保持额定值，并维持均匀转速，转动速度不得底于额定转速的80%。
3、不同电压等级的被试物，使用不同规格的摇表。
如无特殊要求，一般低压设备使用500V摇表；10KV及以下的高压设备使用1000V和2500V摇表；10KV以上的高压设备用2500V摇表；110KV及以上的设备使用5000 V摇表。
4、绝缘电阻测定一般在周围空气温度不低于5℃进行。
（二）泄漏电流和直流耐压试验：K—电源开关；RD—溶丝；K1—给电按钮；K2—断电开关；CJ—交流—接触器；DL—电流继电器；LD—绿灯；HD—红灯；TY—调压器；SYB—试验（升压）变压器；R1—保护电阻；R2—限流电阻；Q—球隙；B—被试变压器；泄漏电流试验原理与摇表试验完全相同。
电线电缆绝缘电阻试验 GB
电线电缆绝缘电阻试验 GB/T 3048.6－941.本标准适用于测量电线电缆绝缘电阻，其测量范围为104～1016Ω，测量电压为100，250，500，1000V。
（产品标准应规定测试电压，如不规定，产品标准规定的耐压试验的电压值低于500V的产品测试电压执行耐压试验的电压值，产品标准规定的耐压试验的电压值不低于500V的产品一般选取500V。
）除电线电缆产品标准中另有规定者外,抽样试验时，测量应在环境温度为15～25℃和空气湿度不大于80％的室内或水中进行。
2.试样准备1． 除产品标准中另有规定者外,试样有效长度应不小于10m，试样两端绝缘外的覆盖物应小心地剥除，注意不得损伤绝缘表面。
2． 试样应在试验环境中放置足够的时间，使试样温度与试验温度平衡，并保持稳定。
3． 浸入水中试验时，试样两个端头露出水面的长度应不下于250 mm，绝缘部分露出的长度应不下于150 mm。
4． 在空气中试验时，试样端部绝缘部分露出护套的长度应不下于100 mm。
露出的绝缘表面应保持干燥和洁净。
3.试验步骤1． 金属护套电缆、屏蔽型电缆或铠装电缆试样，单芯者，应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；多芯者，应分别就每个导体对其余线芯与金属或屏蔽层或铠装层连接进行测量。
非金属护套电缆，非屏蔽电缆或无铠装的电缆试样，应浸入水中，单芯者测量导体对水之间的绝缘电阻；多芯者应分别就每个导体对其余线芯与水连接进行测量。
也可将试样紧密地绕在金属棒上，单芯电缆测量导体对试棒之间的绝缘电阻；多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。
试棒外径按产品标准规定。
2． 测量时充电时间应充分，以达到测量基本稳定。
除在产品标准中另有规定者外，充电时间为1min。
3． 重复试验时，在加电压前，使试样短路放电，放电时间应不小于试样充电时间的4倍。
4.试验结果及计算每公里长度的绝缘电阻按下式计算：R L=R X L (1)式中：R L＝每公里长度绝缘电阻,MΩ.kmL＝试样有效测量长度, kmR X＝试样绝缘电阻，MΩ。
电线绝缘电阻及导体电阻检测
电线绝缘电阻及导体电阻检测（广东产品质量监督检验研究院，广州510330）摘要：导体电阻及绝缘电阻是电线的电性能检测重要项目之一，是考核导体、绝缘材料电气绝缘性能的重要指标，通过测定绝缘电阻不仅可以发现生产过程中的工艺缺陷，也能考核材料的好坏。
同时根据实验室要求，对测试绝缘电阻的不确定度进行研究。
关键词：电线绝缘电阻;绝缘电阻;测试不确定度; 导体电阻0 引言电线电缆是重要工业产品，现代社会离不开电线电缆的存在，电线电缆不仅用于电力的输送，同时也能输送信号。
电线的结构比较简单，主要是导体、绝缘层、护套层、内衬层或隔离层以及铠装层构成，对于电线来说，绝缘及护套质量的好坏，对于使用的寿命及安全有至关重要的意义。
其中绝缘及护套材料的电气性能是重要的质量指标，绝缘性能越好，电线能承受的电压则越高，越不容易泄露电流。
因此本文通过标准的检测方法，及检验研究，做出了绝缘电阻检测及不确定的研究。
1绝缘电阻的定义绝缘电阻是指在一定条件下，处于两个导体之间的绝缘材料的电阻。
电线的绝缘电阻测试方式主要有2种：100C以下浸泡在水中进行绝缘电阻测试；100C 以上放置在烘箱中进行测试。
电线电缆的绝缘电阻测试方法见GB/T3048.5-2007《绝缘电阻试验》。
2绝缘电阻的测试2.1在水中测试首先按照标准要求制备样品，例如剥除绝缘外或保留屏蔽层等，适合的浸水长度及露出水面长度，检查测试水温，并放置足够长的时间后测试。
测试时应先进行仪器的功能性检查，确保仪器正常运作，电气调零后用500V 档充电1 分钟后，进行测试，测试时间也是1 分钟。
2.2在烘箱或空气中测试按照要求制备样品后，检查烘箱温度，放置绝缘垫层在烘箱中，让样品尽量不触及烘箱。
在足够长的测试温度及环境下，测试绝缘电阻值。
3导体直流电阻的定义电阻率是用来表示各种物质电阻特性的物理量。
某种物质所制成的原件（常温下20C）的电阻与横截面积的乘积与长度的比值叫做这种物质的电阻率。
电缆绝缘电阻标准
一、电缆绝缘电阻值多少为标准
如果是1KV的电缆，其绝缘电阻值不能小于10兆欧。
如果是1-3KV的电缆，要求绝缘电阻值不能小于200兆欧。
如果是6-10KV的电缆，其绝缘电阻值的标准应大于400兆欧。
如果是20-35KV的电缆，要求的绝缘电阻值标准是不能小于600兆欧的。
如果是220KV的电缆，在绝缘电阻值方面的标准就更高了，不能小于4500兆欧。
二、如何测量绝缘电阻
测量绝缘电阻可以使用绝缘电阻测试仪，这是专用设备，在测量前一定要将总电源切断，断开电源的同时进行对地短路放电，避免出现带电测量的情况，否则会出现安全隐患。
同时要检查存在的高压电设备情况，要是有感应到的话，一定要消除后才能进行测量。
要将测量物表面清洁干净，这样可以避免一些影响到电阻值的物质存在，才能确保测量后准确性。
对于绝缘电阻测试仪也要检查好，确保它是在正常的工作状态，主要是看“0”、“∞”这两块区域，摇动手柄让使其达到额定转速，如果短路时指针停在“0”区域，开路时指针停在“∞”区域，就是正常的。
同时绝缘电阻测试仪在放置平稳，不能出现晃动、移动的情况，同时周边不能有比较大的外电流导体、磁场等存在。
确保一切符合要求后，就可以连接好线路进行测试，其显示的数值就是绝缘电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、测量10kV电力电缆，选用何种兆欧表？使用前应作哪些检查？
测量10KV电力电缆接线
选择2500V兆欧表一只(带有测试线)，将兆欧表水平放置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
（兆欧表的检查方法见前题）摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；
V—U、W、地；
W—U、V、地。
共三次。
2、对10kV电力电缆的绝缘电阻有何要求？
答：判断合格的标准规定如下：
(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不得大于2．5。
(3)本次测定值与上次测定的数值，换算到同一温度下。
其值不得下降30％以上。
1KV及以下电力电缆的绝缘电阻值，在电缆温度为20摄氏度时，不应低于1MΩ。
3、试述对一条运行中的10kV电力电缆测量的全过程(按操作顺序回答、包括判断该电缆是否可继续运行。
安全措施应足够)。
答：摇测方法及步骤如下：
首先执行有关的安全措施：
组织准备：
1)要求签发工作票； 2)填写操作票并经模拟板试操作准确无误；
3)确定工作负责人和监护人； 4)如须减轻负荷，应提前通知受影响的用户。
物质准备：
1)准备安全用具（绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌）；
2) 2500V兆欧表一只(带有测试线)（经检查良好）；
3)其他用具及材料（电工工具等）；
材料准备：
按操作票步骤，将变压器推出运行，达到“检修状态”：1)停电 2)验电 3）挂临时接地线 4）悬挂标示牌
过程：
(1)被遥测电缆必须停电、验电后，再进行逐相放电，放电时间不得小于1min，电缆较长电容量较大的不少于2min；
(2)拆除被测电缆两端连接的设备或开关，的用于燥、清洁的软布，擦净电缆头线芯附近的污垢；
(3)按要求进行接线，应正确无误。
如摇测相对地绝缘，将被测相加屏蔽接于兆欧表的“G”端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表“E”端子上；将一根测试接线在兆欧表的“L”端子上，该测试线(“L”线)另一端此时不接线芯，一人用手握住“L”测试线的绝缘部分（带绝缘手套或用绝缘杆），另一人转动兆欧表摇把达120r/min，将“L”线与线芯接触，待1分钟后(读数稳定后)，记录其绝缘电阻值，将“L”线撤离线芯，停止转动摇把，然后进行放电；
(4)摇侧中仪表应水平放置，摇测中不得减速或停摇；
(5)遥测工作应至少两人进行，须带绝缘手套。
遥测前、后必须进行充分放电；
(6)被测电缆的另一端应做好相应的安全技术措施，如派人看守或装设临时遮拦等。
摇测中的安全注意事项：
(1)摇测前和摇测后都应放电；
(2)摇动兆欧表的手柄时，转速应尽量保持额定值，更不得低于额定转速的80％；
(3)电缆的另一端也必须作好安全措施，勿使人接近被测电缆，更不能造成反送电事故；
(4)为保证仪表安全。
要做到将兆欧表摇至120r/min后，再将兆欧表的“L”线接被测电缆线芯，撤离测试线“L”后方可停止摇动手柄。
