如何判断电磁流量计安装位置是否符合要求
电磁流量计的安装要求
电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。
因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。
同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。
2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。
应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。
若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。
3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。
这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。
一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。
4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。
这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。
5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。
安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。
6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。
这样可以避免因连接不良导致的漏液和严重损坏。
7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。
这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。
总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。
电磁流量计安装规范
电磁流量计安装规范电磁流量计是一种常见的流量测量仪器，广泛应用于工业生产和市政工程中。
为了保证其正常工作和准确测量，电磁流量计的安装需要遵循一定的规范。
本文将从选址、管道准备、安装位置、安装要求等方面介绍电磁流量计的安装规范。
首先，选址是电磁流量计安装的首要任务。
应选择干燥、通风、无震动的地方进行安装，避免阳光直射和高温环境。
同时要避免磁场和电磁干扰源的影响，不得安装在电缆、电机等设备附近。
其次，进行管道准备。
在选址之前，需要根据实际情况确定安装位置和管道直径。
管道的材质应符合流量计的要求，一般为碳钢、不锈钢或硬质聚氯乙烯管。
管道的正常安装应满足以下几点要求：水平或者倾斜不超过5°、避免弯曲和串线、防止水锤和过于复杂的管道结构。
再次，确定安装位置。
根据流量计的实际要求，确定电磁流量计的安装位置。
一般建议安装在直管段的上游5D处，使其能够稳定接收来流的流速和流量。
同时应避免安装在弯头、闸阀、泵等设备的附近，防止引起纳流不均匀和测量误差。
安装位置还应考虑放线、维修和维护的便利性。
同时，在进行安装时还需要注意以下几点：1. 安装时严格按照设备说明书操作，确保设备的正常使用和测量准确性。
2. 在安装前，对流量计进行检测和校准，确保其工作正常。
3. 在安装过程中，要仔细检查密封件和密封面，确保其完好，并采取防护措施以防止泄漏。
4. 安装时，要合理使用防磁屏蔽，避免外界磁场对流量计的影响。
5. 安装完成后，要对整个系统进行清理，确保无杂质和污物进入流量计。
最后，安装完成后需进行系统的调试和检测。
在进行调试前，应检查安装是否合理和正确，确认参数设置是否正确。
然后进行仪表和管路的压力测试，并进行流量校验和零点调整。
最后，将电磁流量计的输出信号连接到显示设备或控制系统，进行整个系统的功能测试。
总之，电磁流量计的安装规范是保证其测量准确性和稳定性的重要保障。
在进行安装时，需要从选址、管道准备、安装位置和安装要求等方面进行合理规划和操作，确保流量计能够正常工作。
电磁流量计的安装要求
电磁流量计的安装要求1. 选址电磁流量计一般安装在管道上，因此在选址方面需要注意以下几点：1.选址要阔别电磁干扰源，以防止接收到干扰信号而影响测量精度。
2.选址要便利安装、维护和使用，应尽可能地不影响设备的正常生产和运行。
3.选址时应注意管道的直管段要求，通常建议接在确定长度的直管段上，以免管道异常流动影响测量精度。
4.选址时应考虑流量计的用户侧和厂家侧的企业标准、设计标准和国家标准等要求，以确保选址与标准要求相符。
2. 安装方向电磁流量计的安装方向对测量精度有确定的影响，因此需要注意以下几点：1.流量计的进口和出口应依照管道的流动方从来确定，不能装反。
2.流量计的进口和出口应设在同一平面内并且不能有偏差，防止造成流阻和误差。
3. 安装高度电磁流量计的安装高度对测量精度有很大的影响，因此需要注意以下几点：1.流量计的安装高度应充分技术要求，在管道上依据流速和流量计规格限制来选定。
2.安装时应注意把握流量计的上下游方向和高度差要求，以避开对流量计正常作用造成影响。
3.安装时应避开高度差过大或过小，否则会对测量精度产生影响。
4. 管道连接电磁流量计的管道连接需要注意以下几点：1.连接管道的内径应与流量计的口径相当，以保证流动性良好。
2.应接受标准接口的法兰或三通，以保证连接坚固。
5. 接线方式电磁流量计的接线需要注意以下几点：1.进行接线前，应了解设备接线图，明确设备功率、电压、电流、频率等参数。
2.电磁流量计应接到一个稳定的电源上，电源稳定性不能产生大于流量计精度的波动。
同时注意接线的正确性和牢靠性。
6. 初次使用初次使用电磁流量计需要注意以下几点：1.测量前需要进行调零和校准，以确保测量精度。
2.测量前应检查安装和接线有无问题，确保流量计正常工作。
7. 维护保养维护保养电磁流量计需要注意以下几点：1.定期检查流量计的参数是否符合标准要求，是否需要进行校准和调整。
2.定期检查流量计电源和接线是否正常，有无老化等问题。

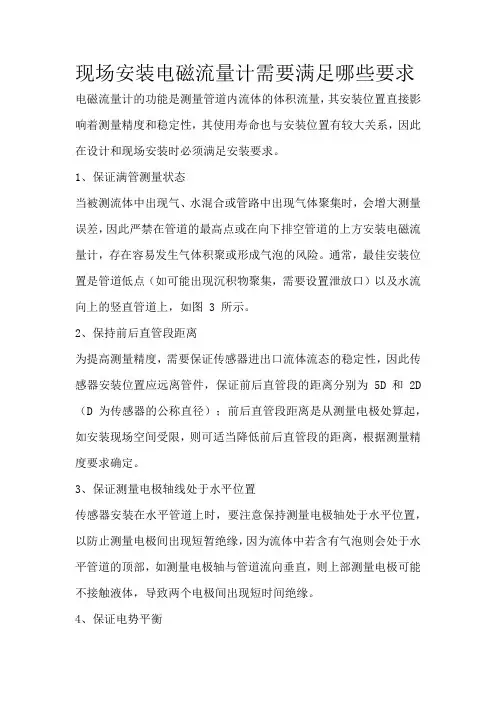

现场安装电磁流量计需要满足哪些要求
现场安装电磁流量计需要满足哪些要求电磁流量计的功能是测量管道内流体的体积流量，其安装位置直接影响着测量精度和稳定性，其使用寿命也与安装位置有较大关系，因此在设计和现场安装时必须满足安装要求。
1、保证满管测量状态当被测流体中出现气、水混合或管路中出现气体聚集时，会增大测量误差，因此严禁在管道的最高点或在向下排空管道的上方安装电磁流量计，存在容易发生气体积聚或形成气泡的风险。
通常，最佳安装位置是管道低点（如可能出现沉积物聚集，需要设置泄放口）以及水流向上的竖直管道上，如图 3 所示。
2、保持前后直管段距离为提高测量精度，需要保证传感器进出口流体流态的稳定性，因此传感器安装位置应远离管件，保证前后直管段的距离分别为 5D 和 2D （D 为传感器的公称直径）；前后直管段距离是从测量电极处算起，如安装现场空间受限，则可适当降低前后直管段的距离，根据测量精度要求确定。
3、保证测量电极轴线处于水平位置传感器安装在水平管道上时，要注意保持测量电极轴处于水平位置，以防止测量电极间出现短暂绝缘，因为流体中若含有气泡则会处于水平管道的顶部，如测量电极轴与管道流向垂直，则上部测量电极可能不接触液体，导致两个电极间出现短时间绝缘。
4、保证电势平衡电磁流量计准确测量的前提是要保证被测流体介质和传感器之间等电势。
传感器通常都自带标准参考电极，确保所需电势平衡，一般无需采取其他措施或使用接地环来确保电势平衡。
不同管道条件的电势平衡图，如图 4 所示。
5、避免传感器内出现负压传感器前后管道出现负压时会导致测量管内衬移位，造成传感器损坏，因此要避免安装在如下位置：（1）传感器严禁安装在水泵入口处。
水泵工作时入口处的负压较大，很可能导致测量管内衬移位、变形或损坏。
当使用隔膜泵或蠕动泵时，建议在泵出口安装脉动缓冲器，以减少泵入口抽吸时的负压；（2）在长度大于 5 m 的竖直向下管道中安装时，需要在传感器下游管道中安装排气阀，避免由于虹吸作用抽压时损坏测量管内衬。

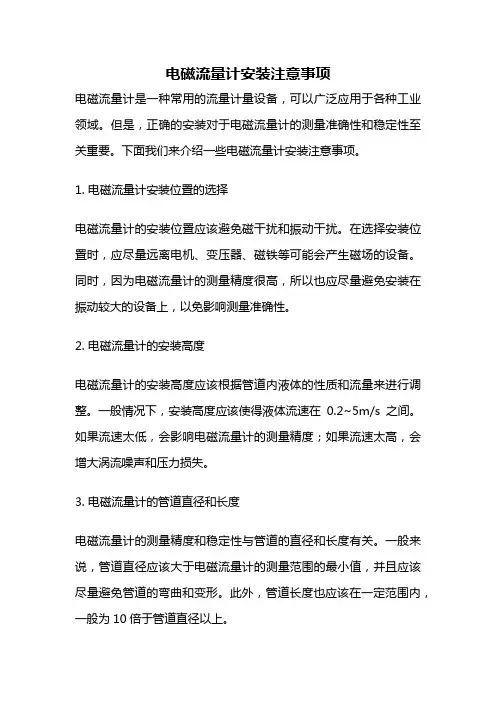

电磁流量计安装注意事项
电磁流量计安装注意事项电磁流量计是一种常用的流量计量设备，可以广泛应用于各种工业领域。
但是，正确的安装对于电磁流量计的测量准确性和稳定性至关重要。
下面我们来介绍一些电磁流量计安装注意事项。
1. 电磁流量计安装位置的选择电磁流量计的安装位置应该避免磁干扰和振动干扰。
在选择安装位置时，应尽量远离电机、变压器、磁铁等可能会产生磁场的设备。
同时，因为电磁流量计的测量精度很高，所以也应尽量避免安装在振动较大的设备上，以免影响测量准确性。
2. 电磁流量计的安装高度电磁流量计的安装高度应该根据管道内液体的性质和流量来进行调整。
一般情况下，安装高度应该使得液体流速在0.2~5m/s之间。
如果流速太低，会影响电磁流量计的测量精度；如果流速太高，会增大涡流噪声和压力损失。
3. 电磁流量计的管道直径和长度电磁流量计的测量精度和稳定性与管道的直径和长度有关。
一般来说，管道直径应该大于电磁流量计的测量范围的最小值，并且应该尽量避免管道的弯曲和变形。
此外，管道长度也应该在一定范围内，一般为10倍于管道直径以上。
4. 电磁流量计的接地和屏蔽电磁流量计的接地和屏蔽也是安装中需要注意的问题。
在进行接地时，应尽量使用接地线，避免出现电位差，影响测量精度。
同时，应选择良好的屏蔽材料，以避免干扰信号的干扰。
5. 电磁流量计的安装方式电磁流量计的安装方式有多种，如水平安装、垂直安装等。
在选择安装方式时，应结合实际情况来进行选择，以保证测量精度和稳定性。
6. 电磁流量计的维护和保养电磁流量计的维护和保养也是保证其测量精度和稳定性的关键。
在使用过程中，应注意定期清洗和校准，以确保其测量准确性。
同时，还需要注意保养电磁流量计的外壳和线路，避免受到损坏和影响。
正确的安装是保证电磁流量计测量精度和稳定性的重要保障。
在安装时，应注意以上几点，以确保其正常运行和准确测量。
电磁流量计安装注意事项

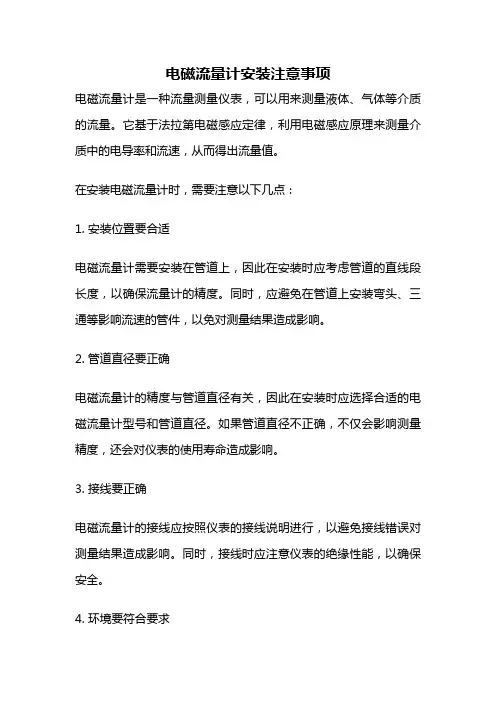

电磁流量计安装注意事项
电磁流量计是一种流量测量仪表，可以用来测量液体、气体等介质的流量。
它基于法拉第电磁感应定律，利用电磁感应原理来测量介质中的电导率和流速，从而得出流量值。
在安装电磁流量计时，需要注意以下几点：
1. 安装位置要合适
电磁流量计需要安装在管道上，因此在安装时应考虑管道的直线段长度，以确保流量计的精度。
同时，应避免在管道上安装弯头、三通等影响流速的管件，以免对测量结果造成影响。
2. 管道直径要正确
电磁流量计的精度与管道直径有关，因此在安装时应选择合适的电磁流量计型号和管道直径。
如果管道直径不正确，不仅会影响测量精度，还会对仪表的使用寿命造成影响。
3. 接线要正确
电磁流量计的接线应按照仪表的接线说明进行，以避免接线错误对测量结果造成影响。
同时，接线时应注意仪表的绝缘性能，以确保安全。
4. 环境要符合要求
电磁流量计应在符合要求的环境中使用，避免在恶劣环境下使用，以免影响仪表的使用寿命和测量精度。
同时，应避免在强磁场、强电场等场所使用，以免对仪表造成影响。
5. 定期维护保养
电磁流量计需要定期进行维护保养，以保持仪表的正常使用和测量精度。
维护保养包括清洁仪表、检查仪表接线、更换仪表电池等。
定期维护保养可以延长仪表的使用寿命，提高测量精度。
电磁流量计的安装应注意上述几点，以确保仪表的正常使用和测量精度。
在使用电磁流量计时，还应注意操作规范，避免对仪表造成损坏。
电磁流量计的安装要求流量计常见问题解决方法
电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。
⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。
1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。
为使流速平稳，流量计前后应有大于5D和2D的直管段。
流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。
2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。
3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。
在管低端安装清洗阀或盲板，定期清洗内壁附着物。
4、在振动猛烈的现场应将传感器和转换器分开安装。
口径至≥DN350的流量计两端应设支架或吊架。
5、安装在塑料管道或带内衬管道上必需使用接地环。
如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。
电极材质选配不当，被测介质会使电极极化而减弱信号的电势。
因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。
6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。
对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。
电磁流量计安装注意事项
（1）传感器壳体上的流动剪头为制造商规定的正流向。在安装仪表时，应使该流向箭头同现场工艺流向保持一致。
（2）传感器可以水平、垂直安装。
（3）不能在泵的抽吸侧安装电磁流量计。
（4）对管道落差超过5米的地方，应在流量计下游安装空气阀。
（5）流量计安装的管道应始终充满液体。
（6）安装流量计时，严禁在紧靠流量计法兰电焊施工，以免烧伤பைடு நூலகம்量计衬里。
（7）对于测量管口径大于200mm，为安装方便，可采用伸缩头。
上海迪纳声科技股份有限公司 2021年8月3日
电磁流量计安装注意事项
电磁流量计安装注意事项
DYMAG电磁流量计安装要求
（1）位置：流量计的安装位置应避免大的温度变化，表面阳光直射，环境温度在-25℃-60℃之间，如果仪表安装位置受到热源的热辐射，应提供热隔离或通风设施。避免有强腐性的大气环境和含有爆炸性气体的场所。
（2）避免磁场干扰：电磁流量计不要安装在容易引起电磁干扰的电动机、变送器或其他动力电源附近。
（3）直管段长度：为了确保流量计的测量精度，应保证传感器上游直管段长度至少应为5倍管径，下游直管段长度至少为2倍管径。工艺管与传感器必须同心，同轴偏差不大于0.05DN。(DN指的是管道的直径)
（4）维修空间：流量计的安装就选择在满足必要的维修空间的地方。
（5）流量计的支撑：不要孤立的安装流量计在自由震动的管道上，应用一个安装底座来固定测量管，当流量计需要在地下安装时，进出两端管道应设备支撑物，并在流量计上方安装金属保护板。
电磁流量计验收标准安全操作及保养规程
电磁流量计验收标准安全操作及保养规程1. 前言电磁流量计是一种经常用于流量测量的仪器，广泛应用于化工、石油、冶金等行业。
为了保证电磁流量计的正常工作，以及延长其使用寿命，必须遵守特定的安全操作和保养规程。
本文档介绍了电磁流量计验收标准、安全操作以及如何正确保养电磁流量计。
2. 电磁流量计验收标准2.1 外观检查在验收电磁流量计之前，必须对其外观进行检查。
外观检查主要包括以下几个方面：1.检查电磁流量计的各个连接部位是否紧固，无明显松动和破损现象；2.检查电磁流量计的壳体及附件是否完好，无明显损坏、变形或者其他缺陷；3.检查液晶屏幕是否正常显示，电源开关是否正常；4.检查电磁流量计的标识、序列号和参数是否与购买合同一致。
2.2 功能检查外观检查顺利通过后，还需要进行功能检查。
主要包括以下几个步骤：1.将电磁流量计安装上去，并进行调试；2.开始流量测量，并观察电磁流量计的读数是否与实际流量值相符合；3.测量结果必须在规定误差范围内，否则需要重新检查或者进行校准。
3. 安全操作规程3.1 安装在安装电磁流量计之前，必须做好以下几个准备工作：1.安装场所必须符合使用要求，水管必须正常；2.电磁流量计的安装必须符合《电磁流量计安装图》；3.在安装过程中，应用合适的工具，以保证安装质量。
3.2 使用在使用电磁流量计时，必须遵循以下安全操作规程：1.观察电磁流量计的液晶屏幕，确认其是否在正常工作状态下；2.不得强行拆卸电磁流量计中的任何组成部分；3.不得用手触碰电磁流量计的电极，以免电击事故的发生；4.关机时，必须按照说明书上的操作步骤，进行操作，切勿强行断电。
3.3 维护电磁流量计作为一种高性能的流量测量仪器，需要经常进行保养，以延长其使用寿命。
以下是保养规程：1.定期对电磁流量计的外部进行清洁，保持其表面清洁，避免灰尘堆积、腐蚀等；2.定期查看电磁流量计中的硬件，如各种连线、接口等是否松动或损坏；3.定期检查液晶屏、键盘、触点等是否干净，并及时清理；4.在维护过程中，必须使用工作服以及耐寒、防酸、防腐蚀手套，以保护自身安全和电磁流量计的稳定性。
电磁流量计安装使用说明
电磁流量计安装使用说明一、安装部分：1.安装环境选择：电磁流量计应安装于干燥、不受震动和强电磁干扰的地方，远离强磁场和电磁干扰源。
2.安装位置选择：应选择直管段空间较长的位置进行安装，避免安装在弯头、泵进口处或其他影响流动稳定的位置。
3.安装方向选择：电磁流量计有方向性要求，所以在安装时应根据箭头方向指示进行安装。
4.安装前准备：（1）确认安装位置是否已经平整并进行必要的清洁。
（2）确认电磁流量计与过程管道直径一致。
（3）确认电磁流量计的防护等级是否符合现场要求。
（4）准备好所需的安装工具和支架。
二、安装步骤：1.先将电磁流量计放在合适的支架上，并使用螺栓或螺钉进行固定。
确保仪表安装牢固且不产生过大的震动。
2.将电磁流量计与过程管道进行连接。
连接时应使用合适的密封垫片或密封剂，确保连接口处不会出现泄漏现象。
3.安装好后，检查连接处是否紧固，并确保连接处没有松动和渗漏的情况。
如有发现问题，请及时处理。
4.进行电缆的连接。
根据电磁流量计的要求，将电缆的导线与仪表的对应接线端子进行连接。
5.对电缆进行保护。
使用合适的电缆保护套管或其他方式，保护电缆免受机械损伤、湿气侵入等情况的影响。
三、使用部分：1.供电：接通电源，并确认电源电压是否与电磁流量计的额定电压相符。
2.参数设置：根据实际需求，设置电磁流量计的参数，如量程、单位、输出信号类型等。
有些电磁流量计还可以进行一些校准和调整操作，根据具体型号的说明进行相应的设置。
3.检测和校准：确保电磁流量计工作正常后，可以进行检测和校准。
可以通过与其他流量计进行比对，或使用标准流速来验证仪表的准确性。
4.预热和启动：在启动电磁流量计之前，需要进行预热，一般要求预热时间为20-30分钟。
预热后，方可启动电磁流量计进行工作。
5.监测和记录：在电磁流量计正常运行期间，应随时监测和记录流量数据。
可以使用仪表自带的数据记录功能，或使用外部数据记录设备进行记录。
6.维护和保养：定期对电磁流量计进行检查、维护和保养。
电磁流量计安装要求
电磁流量计安装要求首先，电磁流量计的安装位置应选择在流体管道上游的直管段中。
直管段应满足一定的要求，例如在电磁流量计进口处的直管段应该有足够的长度，通常要求直管段的长度应大于10倍的管道直径，以保证流体能够充分展开，减小测量误差。
其次，电磁流量计的安装位置不能存在倒流和气泡。
倒流会导致流量计测量不准确，而气泡会干扰电磁流量计的正常工作。
因此，在安装电磁流量计时，应选择避开可能产生倒流的位置，并通过设置合适的排气装置来保证流体中不存在气泡。
第三，由于电磁流量计的工作原理与流体的导电性有关，所以在选择安装位置时，应考虑到流体中可能存在的杂质、氧化物等对导电性的影响。
例如，在流体中可能存在大量的固体颗粒，这些颗粒会附着在电极上，影响导电性的检测。
因此，在安装电磁流量计时，应选择能够减少杂质附着的位置，并定期清洁电极。
第四，电磁流量计的安装位置应尽量远离强磁场和强电场，以避免电磁干扰对测量结果产生影响。
同时，仪表与电源、信号输出等设备之间的电缆也应保持一定的距离，以减小电磁干扰。
第五，电磁流量计的安装位置应便于维修和保养。
在选择安装位置时，应考虑到仪表的维修保养要求，例如离开地面较高的地方可能需要使用梯子或平台等设备进行检修，因此应选择方便操作的位置。
第六，电磁流量计的安装位置应确保在工作条件下的温度、压力和流速等参数符合仪表的要求。
例如，在高温、高压条件下，需要选择适用的高温、高压型号的电磁流量计，并保证相关部件能够承受相应的工作条件。
最后，安装电磁流量计前，还需要对管道进行清洁和校正。
清洁可以通过冲洗管道或者安装滤网等方式进行，以减少杂质对流量计的影响。
校正可以通过流量标定器进行，以确保仪表的测量结果准确可靠。
总之，电磁流量计的安装要求包括选择合适的安装位置、避免倒流和气泡、考虑导电性影响、避免电磁干扰、方便维修保养、符合工作条件和进行清洁和校正等。
只有严格按照这些要求来进行安装，才能保证电磁流量计的正常工作和准确测量。
电磁流量计安装要求
电磁流量计安装要求电磁流量计是一种流量测量仪器，可以广泛应用于化工、电力、冶金、环保等行业的流量测量。
但是，正确的安装才能确保电磁流量计的准确性和稳定性。
下面是电磁流量计安装要求的详细说明：1. 安装位置：电磁流量计应安装在管线的横截面积内，避免在管道开口处、弯头或分支处安装，并应选择相对平稳的管道段。
2. 安装方向：电磁流量计应水平安装，其流量传感器的进口应面向上游方向，出口应面向下游方向。
3. 管道准备：在管道上安装电磁流量计之前，要对管道进行清洁，将管道内的异物清除干净。
另外还需要在管道上安装阀门和管道支架，以便在维修和检修时使用。
4. 安装距离：电磁流量计应保持一定的安装距离，避免在相邻管道或设备的干扰下造成测量误差。
具体的安装距离应根据管道的直径和材料、流量计的规格和精度来确定。
5. 接地：电磁流量计必须正确接地，以便消除电磁噪声和保证仪器的安全性能。
6. 防雷：在安装电磁流量计时，也应该考虑到防雷措施，例如安装避雷针和避雷器，避免雷电影响造成不良影响。
7. 连接管道：流量计的进口和出口两端应与管道连接牢固，以防止管道松动或者漏气漏水。
在连接管道时，必须要求管件的质量，避免因管道接口错误而缺乏流量数据。
8. 管道尺寸：电磁流量计的管道尺寸必须与管道本身相符合，如果管道尺寸与流量计的规格不匹配，则需要加装转换管件或者选用其他的型号规格。
9. 温度和介质：在安装电磁流量计之前，需要确认流量计的温度和介质是否与管道内流动的介质相符。
总之，正确的安装是确保电磁流量计正常使用和准确测量的前提条件。
以上安装要求只是一些基本原则，实际情况还需要结合具体情况来确定。
因此，对于那些没有专业技术人员的企业，建议可以寻找专业安装公司来进行订制安装。
管道电磁流量计安装要求和技术
管道电磁流量计安装要求和技术
管道电磁流量计安装要求和技术主要包括以下几个方面：
1. 安装位置要求：流量计的安装位置应尽量避免水流扰动和干扰，距离阀门、泵和弯头等流量影响装置的位置要保持一定距离，一般推荐在直管段的上游2D处和下游1D处安装。
2. 安装方法：安装时应注意流量计的进口和出口方向，必须与流体流动方向一致，而且流量计的测量面要垂直于水平位置。
3. 安装要求：安装时需要确保管道与流量计的密封性，避免泄漏。
同时，还需要考虑管道内存在的气体、脏物和水锈等杂质对流量计的影响，应采取相应的滤波装置。
4. 技术指标：根据流量计的型号和使用要求，需要了解相关的技术指标，如测量范围、精度、工作温度和压力等，以确保选择合适的流量计。
5. 接线与调试：安装完成后，需要正确接线并进行仪表的调试和校准，以确保流量计的正常工作。
在调试过程中还应注意传输信号的干扰问题，如避免并联其他高频干扰设备。
以上是管道电磁流量计安装要求和技术的一些基本内容，具体的安装和使用要求还需根据实际情况和设备的要求进行具体操作。
电磁流量计使用安装调试说明
电磁流量计使用安装调试说明电磁流量计是一种无可比拟的流量计，广泛应用于各个行业的流体测量与监测领域。
它具有测量范围宽、精度高、稳定可靠等特点，并且可用于各种流体介质，包括液体和气体。
为了能够更好地使用电磁流量计，以下是一份电磁流量计的安装调试说明。
1.安装位置选择：电磁流量计的安装位置选择非常重要，它直接影响到测量的精度和稳定性。
首先需要确保流量计具备良好的流体进口和出口条件，即进口和出口的直管段长度应符合标准或生产厂家要求。
其次，安装位置应尽量避免强磁场和强电场的干扰，以免对测量产生干扰。
2.安装前准备：在安装电磁流量计之前，需要对仪表进行一些准备工作。
首先，检查仪表的包装，确保没有任何损坏或问题。
然后，仔细查看仪表的安装图纸和说明书，了解仪表的尺寸、重量和安装要求。
最后，检查电磁流量计的附件是否完整，并确保有足够的安装材料和工具。
3.安装步骤：3.1准备好所需的安装材料和工具，如螺栓、垫片、螺母、扳手等。
3.2根据安装图纸和说明书确定电磁流量计的安装位置，并在此处进行标记。
3.3使用螺栓和垫片将电磁流量计固定在安装位置上，并使用扳手适当地拧紧螺栓和螺母。
3.4确保电磁流量计与流动介质管道的连接良好，并使用合适的密封材料进行密封，并采取必要的措施以防止泄漏。
3.5在安装完成后，使用水平仪对电磁流量计进行水平校准，并调整仪表使其水平度满足要求。
3.6检查电磁流量计的进口和出口是否有堵塞物，如有需要及时清理。
确保流体介质能够自由地通过电磁流量计。
4.接线调试：4.1根据电磁流量计的型号和规格，正确连接电源电缆和信号电缆，并确保电源电缆和信号电缆的接线正确无误。
4.2打开电源，检查电磁流量计的显示屏是否正常工作。
同时，使用万用表检查电磁流量计的电阻值以确保接线正确。
4.3开启流体介质，观察电磁流量计的显示屏，并根据需求设置合适的单位和量程。
确保电磁流量计的输出信号与实际流量一致。
4.4对电磁流量计进行零点校准和满量程校准，以确保其测量精度和稳定性。
电磁流量计检查要点
电磁流量计检查要点1.安装位置的检查：首先需要检查电磁流量计的安装位置是否合适。
应选择平直的管道段，并确保流体在流经电磁流量计时的流态良好，避免出现湍流、回流等现象，以保证测量的准确性。
2.电源电压检查：电磁流量计通常需要外部供电，因此需要检查电源电压是否稳定。
使用万用表等工具进行检查，确保电源电压在额定范围内。
3.线路连接的检查：检查电磁流量计与控制系统之间的线路连接是否正确。
要确保线路的接地良好，线路的接头是否紧固，避免出现信号干扰或线路断开的情况。
4.线圈绝缘的检查：电磁流量计中的线圈是非常重要的元件，用于产生磁场。
检查线圈的绝缘性能，确保没有绝缘损坏或局部短路等问题。
可以使用绝缘电阻表进行检查。
5.管道清洁的检查：管道的内部杂质或腐蚀物会对电磁流量计的测量产生影响，因此需要保持管道的清洁。
定期清洗管道，防止浑浊液体流过电磁流量计。
6.参比流量的检查：定期进行参比流量的检查，即通过其他测量仪表（如涡街流量计）对电磁流量计进行校准和验证。
确保电磁流量计的测量准确性，并及时进行修正和调节。
7.电磁流量计的自检功能的检查：现代的电磁流量计通常具有自检功能，可以检测自身的工作状态和故障。
定期进行自检功能的检查，如检测电磁流量计的电源、电路、线圈等是否正常。
8.温度、压力的检查：电磁流量计的测量准确性受环境温度和压力的影响较大，因此需要检查液体的温度和压力是否在电磁流量计的额定范围内。
如有超出的情况，需要进行相应的修正和调节。
9.保护措施的检查：电磁流量计通常采用防护等级较高的外壳，以保护其内部电路和元件不受外界环境的影响。
定期检查电磁流量计的外壳是否完好，是否有损坏或渗漏等情况。
如有问题，需要及时修复或更换。
10.数据记录和分析的检查：对电磁流量计的测量数据进行记录和分析，及时发现异常情况，并进行评估和处理。
可以通过数据记录仪等设备对电磁流量计的工作数据进行实时监测和长期保存。
总之，电磁流量计的检查要点包括安装位置、电源电压、线路连接、线圈绝缘、管道清洁、参比流量、自检功能、温度压力、保护措施以及数据记录和分析等方面。
电磁流量计安装使用注意事项
电磁流量计安装使用注意事项电磁流量计是一种广泛应用于工业生产现场的流量检测仪器，其测量精度高、响应速度快、稳定性好等特点备受用户青睐。
在实际使用中，正确安装和使用电磁流量计是保证其牢靠性和精度的紧要保障。
本文将从电磁流量计的安装位置、安装要求、使用注意事项等方面进行认真介绍，以帮忙用户更好地使用电磁流量计。
电磁流量计的安装位置电磁流量计的安装位置对其测量精度和稳定性有很大影响，不同的安装位置应依据实际情况进行选择。
电磁流量计安装位置的选择应注意以下几点：1.避开安装在液体进出口弯头、死角、收缩段、扩散段等区域。
2.流量计在管道内的安装位置应尽量阔别流体的进口和出口，避开在流体进口和出口处形成涡流，影响测量精度。
3.对于管道中直径变化、管道弯曲等情况，应在这些位置安装导流器或流量调整阀等辅佑襄助装置，以保证流体经过流量计时的流速和流量稳定。
电磁流量计的安装要求电磁流量计的安装不仅要考虑安装位置，还需要注意以下几个方面：1.安装前应先检查电磁流量计的外观是否完好，每个接口螺纹是否有损坏或松动的现象，避开在使用过程中显现泄漏等问题。
2.安装时应依据实际管道尺寸选择合适的法兰连接方式，并使用正确型号的法兰和密封垫片。
3.确认电磁流量计的测量范围和管道流速是否匹配，并合理选择对应的电磁流量计型号和规格。
4.安装时应保证电磁流量计与管道轴线的垂直度、水平度等符合要求，避开因装配不良而导致的误差。
电磁流量计的使用注意事项1.开始使用电磁流量计前，应先依据厂家供应的使用说明书进行认真阅读，并依照说明书中的要求进行操作，以免因操作不当而对仪器造成损坏。
2.在使用过程中应定期检查电磁流量计的仪表状态，包括测量值是否稳定、读数是否显示正常、是否存在漏电和断电现象等。
3.避开在电磁流量计上任意连接或拆卸管道，以免扰动管道内的液体流动，进而影响电磁流量计的精度。
4.在拆卸电磁流量计时应注意先切断电源，然后渐渐关闭流量计上的阀门，避开在不断流的情况下拆卸仪器。
如何判定电磁流量计安装环境是否正确？
如何判定电磁流量计安装环境是否正确？电磁流量计是现代流量计中，应用最为广泛的一种。
然而，在使用这种流量计时，正确的安装环境尤为紧要。
假如安装环境不正确，会直接影响到整个流量计的测量精准性和稳定性。
因此，判定电磁流量计安装环境是否正确，对于保障测量精度和生产效益具有至关紧要的意义。
下面，本文将认真介绍如何判定电磁流量计的安装环境是否正确，从而为使用者供应一些应用的判定方法和应对措施，以确保电磁流量计的测量精准性和稳定性。
1. 测量管道必需符合规定首先，判定电磁流量计安装环境是否正确的关键是确保测量管道符合规定。
假如测量管道存在不合格情况，则会导致电磁流量计的测量精度下降或根本无法测量。
在判定测量管道是否符合规定时，需要依据一系列的要求来进行判定。
例如，测量管道的内径应当符合流量计的量程，管道内表面应当光滑平整，不得存在凹凸不平、生锈、锈垢等现象。
此外，还需要注意检查管道是否存在泄漏、变形、破损等不正常情况。
假如发觉以上不符合规定的情况，就应当进行必要的修复或替换，并确保符合使用要求、达到技术标准。
2. 测量环境必需符合要求电磁流量计测量精准度还与测量环境息息相关，如测量介质温度、压力、粘度等，过高或过低都会影响测量精度。
这就要求测量环境必需符合确定的要求。
实在来说，测量介质温度范围应当在电磁流量计的标定范围内，不得轻易超出；测量介质压力应当稳定，不得存在过高或过低情况；测量介质的粘度过高或过低都会对电磁流量计的测量精准性造成紧要影响。
测量环境应当保持干燥和清洁，降低粉尘等杂质对设备运行的影响。
3. 测量管道布局正确正确的测量管道布局是保证电磁流量计测量精度的紧要条件。
若管道布局不正确，就会引起流速分布的不均匀，从而影响电磁流量计的测量精准性。
判定测量管道布局是否正确，可以接受一些标准布局的方法，如：单管结构、U型管结构、三管结构等。
对于已经布建好的管道，要充分安装条件，避开管道较短、弯曲度大、死角多、管道接口密封不良等不利因素对其安装产生影响。
磁流量计对安装位置的要求和校准方法
磁流量计对安装位置的要求和校准方法
电磁流量计是一种常用的流量仪表，是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的。
用户对于电磁流量计的使用知识用户需要进行一定的了解，下面小编就来具体介绍一下电磁流量计对安装位置的要求和校准方法。
电磁流量计对安装位置的要求
1、电磁流量计安置只管即便避开铁磁性物体及具有强电磁场的设置装备部署(如大电机、大变压器的等)，以免磁场影响传感器的事情磁场和流量信号。
2、电磁流量计安置应只管即便制止日晒雨淋，制止情况温度高于60℃及相对湿度大于95%。
3、电磁流量计的安置应选择便于维修，运动方便的地方。
4、电磁流量计应安置在水泵后端，决不克不及在抽吸侧安置;阀门应安置在流量卑鄙侧。
5、电磁流量计应只管即便安置在干燥透风之处，不宜在湿润、易积水的地方安置。
电磁流量计校准方法
一、按进行检定试验的管路口径及流量大小，选择相应的水泵;
二、如系统采用压缩空气动力，开启空压机，达到系统要求的气源压力，以保证换向器的快速切换和夹表器的正常工作;
三、电磁流量计正确安装联线后，应按照检定规程的要求通电预热30分钟左右;
四、如采用高位槽水源，应查看稳压水塔的溢流信号是否出现。
在正式试验前，应按检定规程要求，用检定介质在管路系统中循环一定时间，同时检查一下管路中各密封部位有无泄漏现象;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
官方网址 如何判断电磁流量计安装位置是否符合要求
如何判断电磁流量计安装位置是否符合要求，以下就是有关电磁流量计安装环境选择的一个介绍，使用适合的安装环境，是我们实现检测的首要关键性的一步，在选择正确的安装环境后，我们还需对电磁流量计作周期性直观检查，检查
电磁流量计周围环境查看附近有否新装强电磁场设备或有新装电线横跨仪表。
一、传感器安装环境选择：
(1)应尽可能避免安装在周围环境温度过高的地方。
一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。
(2)传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。
(3)安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰;
(4)安装传感器的管道或地面不应有强烈的震动，特别是一体型仪表;
官方网址
(5)安装传感器的地点要考虑工作人员现场维修的空间。
二、转换器安装环境的选择
(1)周围环境温度在-10～45℃间;
(2)空气的相对湿度≤85%;
(3)安装地点无强烈震动;
(4)周围空气不含有腐蚀性气体;
(5)转换器应尽量安装在室内。
安装在室外时，还应采取防日晒雨淋的措施
三、安装注意事项:
(1)电磁流量计安装方向水平，垂直或倾斜均可，不受限制;
(2)测量固液两相流体垂直安装，自下而上流动;
(3)水平安装时要使电极轴线平行于地平线，不要垂直于地平线;
(4)电磁流量计不要装在管系的高点或顶部;
(5)电磁流量计安装还应避开或远离两种电导率不同液体混合点的下游
(6)在流量计附近应有充裕的空间，以便安装和维护;
(7)若测量管道有振动，在流量计的两边应有固定的支座。
电磁流量计是采用电磁感应原理测量介质流体流速的一种成型的速度式流量计，在工业导电性流体流量测量方面的应用非常广泛。
跟其他仪器仪表一样，电磁流量计在安装环境方面也有着相对比较严格的要求。
如果您想要了解更多关于电磁流量计安装方面的信息？成都永浩机电工程技术有限公司就是一个不错的选择！
成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌
官方网址 系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。
研发的AP200系列压力变送器采用了先进的模块一体化设计，独立菜单操作，液晶背光显示。
产品变送器防护等级达到IP65~IP68，适应于潮湿、浸泡等恶劣环境下的使用。
成都永浩机电工程技术有限公司成立于2006年，是专注于自动化技术的领导厂商。
面对日益严峻的环境问题以及工业自动化落后的现状，永浩长期致力于自控仪表及自控系统的研发、集成，秉乘“开创智能、环保新时代”的经营使命，整合国际先进自动化技术，持续开发创新节能产品及解决方案，不断努力提升自控技术在各行业的应用和转化，以减轻环境问题对经济发展的冲击以及劳动力成本攀升对工业制造的制约。
近年来，永浩已逐步从自控仪表的提供商成功转型为整体解决方案的服务商，深耕“传感层产品”、“控制层产品”及“行业解决方案”三大业务范畴。
成都永浩机电工程技术有限公司是台达产品经销商，专注于自动化过程控制，现场仪表设计、销售服务的现代化高新技术企业，公司引进德国先进的技术，开发艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。
公司主要产品包括：
流量仪表类：电磁流量计、涡街流量计、涡轮流量计、差压式流量计、超声波流量计、金属管浮子流量计、椭圆齿轮流量计、质量流量计及热式流量开关。
物位仪表类：压阻式液位变送器、电容式液位变送器、超声波液位计、雷达
官方网址 物位计等。
压力类仪表：压力变送器、差压变送器等。
工控类产品：西门子、台达、施耐德、罗克韦尔系列PLC，人机界面，伺服电机，变频器，工控机，成套系统集成。
