罐体钢板厚度计算

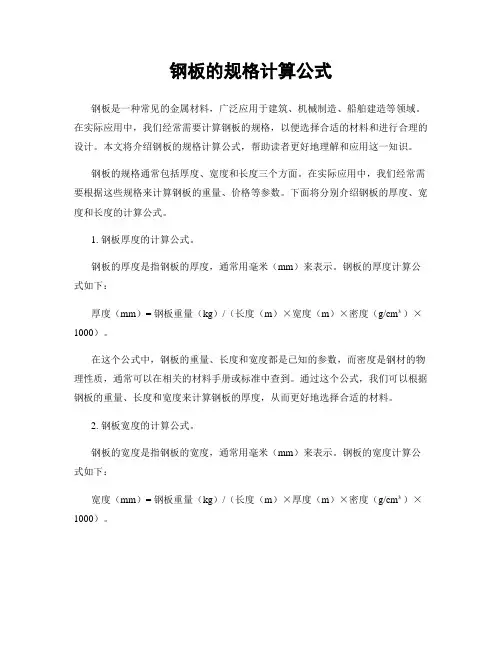

钢板的规格计算公式
钢板的规格计算公式钢板是一种常见的金属材料，广泛应用于建筑、机械制造、船舶建造等领域。
在实际应用中，我们经常需要计算钢板的规格，以便选择合适的材料和进行合理的设计。
本文将介绍钢板的规格计算公式，帮助读者更好地理解和应用这一知识。
钢板的规格通常包括厚度、宽度和长度三个方面。
在实际应用中，我们经常需要根据这些规格来计算钢板的重量、价格等参数。
下面将分别介绍钢板的厚度、宽度和长度的计算公式。
1. 钢板厚度的计算公式。
钢板的厚度是指钢板的厚度，通常用毫米（mm）来表示。
钢板的厚度计算公式如下：厚度（mm）= 钢板重量（kg）/（长度（m）×宽度（m）×密度（g/cm³）×1000）。
在这个公式中，钢板的重量、长度和宽度都是已知的参数，而密度是钢材的物理性质，通常可以在相关的材料手册或标准中查到。
通过这个公式，我们可以根据钢板的重量、长度和宽度来计算钢板的厚度，从而更好地选择合适的材料。
2. 钢板宽度的计算公式。
钢板的宽度是指钢板的宽度，通常用毫米（mm）来表示。
钢板的宽度计算公式如下：宽度（mm）= 钢板重量（kg）/（长度（m）×厚度（m）×密度（g/cm³）×1000）。
在这个公式中，钢板的重量、长度和厚度都是已知的参数，而密度是钢材的物理性质，通常可以在相关的材料手册或标准中查到。
通过这个公式，我们可以根据钢板的重量、长度和厚度来计算钢板的宽度，从而更好地选择合适的材料。
3. 钢板长度的计算公式。
钢板的长度是指钢板的长度，通常用米（m）来表示。
钢板的长度计算公式如下：长度（m）= 钢板重量（kg）/（宽度（m）×厚度（m）×密度（g/cm³）×1000）。
在这个公式中，钢板的重量、宽度和厚度都是已知的参数，而密度是钢材的物理性质，通常可以在相关的材料手册或标准中查到。
通过这个公式，我们可以根据钢板的重量、宽度和厚度来计算钢板的长度，从而更好地选择合适的材料。
板材、槽钢、角钢重量计算公式(必看)
0.889 1.145 0.763 1.459 0.922 1.373 1.786 1.852 2.422 2.976 2.736 3.369 2.332 3.059 3.770 4.465 3.446 4.251 3.907 4.822 5.721 7.469
100*8 100*10 100*12 110*7 110*8 110*10 110*12 120*8 120*10 120*12 125*8 125*10 125*12 130*10 130*12 130*13 130*14 130*16 150*10 150*12 150*14 150*15
316L 为7.98
Page 6
罐体耗材计算公式
W=π(D+δ)* L*δ*系数
D为罐体直径，单位m L为加强圈宽度，单位m δ为加强圈厚度单位mm 系数：SUS304为7.93
316L 为7.98
Page 7
罐体耗材计算公式
W=a*b*δ*系数（Kg）
a,b单位为m δ为加强板厚度单位mm 系数：SUS304为7.93
圆柱侧面积
S=2πRH
Page 23
常用公式
常用公式
圆锥体积
圆锥侧面积
V=1/3πR2H S=πR H 2 R2
Page 24
花纹板理论质量表
基本厚度 2.5 3.0 3.5 4.0 4.5 5.0
5.5
6
7
8
花纹板理论重量表(mm)
基本厚度允许偏 差
±0.3 ±0.3 ±0.3 ±0.4 ±0.4 ±0.4 ±0.5 ±0.4 ±0.5 ±0.5 ±0.6
扁豆
圆豆
菱形
LOGO
角钢的质量计算公式
玻璃钢立式储罐设计计算
四、抗震设计： 1、水平地震载荷计算（见以上螺栓锚固计算）
2、地震弯矩计算（见以上螺栓锚固计算）
3、第一圈底部的最大应力σ1：
式中 N1——第一圈罐壁底部的垂直载荷，包括罐体质量（按罐体质量的80%计算）和保温 层质量，㎏
A1——第一圈罐壁的截面积，A1=3.14D1δe
m2
Z1——第一圈罐壁的抗弯截面系数，
强度层最小有效厚度（㎜）
2-3 罐底最小壁厚（未加内衬层厚度2.5
、 ㎜）
贮罐公称直径DN（㎜）
强度层最小有效厚度（㎜）
2-4 平底贮罐底部转角半径r:40≤r≤ 、 150，厚度为底板与筒体厚度之和。
0.6～1.8 4.8
0.6～1.8 5
1.8～3.5 6.4
1.8～3.5 7
三、平底立式储罐的锚固（螺栓）计算
管道规格（mm） t-管道厚度(mm)（强度层+内衬层厚度3.13 ㎜） D-平均管径（mm）
E-管壁环向弯曲弹性模量（N/㎡） I-单位长度管的环弯曲惯性矩,I=t3/12 （ 则m：4管/m道）刚度SN=EI/D3（N/㎡）
3500
18.59
3518.59
1.93E+10
5.35647E-07
240
玻璃钢-立式贮罐设计（玻璃钢HG/T20696-1999）
一、贮罐壁厚计算（强度层的计算壁厚，不含内衬和外保护层的厚度）
1-1 、
圆筒段强度层壁厚计算公式
其中：
δ： 圆筒的计算厚度（mm）
n： 安全系数
Di: 圆筒内径（m）
σb: 圆筒在设计温度条件下环向拉伸极限强度（Mpa)
H: 罐体计算点至最高液位的高度（m) γ: 介质密度（Kg/m3),当γ<1000时，取γ=1000
钢板板材的计算公式
钢板板材的计算公式钢板板材是工业生产中常用的一种材料，其用途广泛，包括建筑、制造、船舶、桥梁等领域。
在实际应用中，对钢板板材的计算是非常重要的，可以帮助工程师准确地确定材料的尺寸和重量，从而确保工程的质量和安全。
本文将介绍钢板板材的计算公式及其应用。
一、钢板板材的基本参数。
在计算钢板板材时，需要了解其基本参数，包括厚度、宽度和长度。
厚度是指钢板板材的厚度，通常以毫米（mm）为单位；宽度是指钢板板材的宽度，通常以毫米（mm）为单位；长度是指钢板板材的长度，通常以米（m）为单位。
这些基本参数将在后续的计算公式中使用。
二、钢板板材的重量计算公式。
1. 钢板板材的重量（kg）=厚度（mm）×宽度（mm）×长度（m）×密度（g/cm³）×0.001。
在这个公式中，密度是钢板板材的密度，通常以克/立方厘米（g/cm³）为单位。
钢板板材的密度可以根据材料的种类和规格进行查询，不同种类和规格的钢板板材密度可能会有所不同。
通过这个公式，可以准确地计算出钢板板材的重量，为工程设计和材料采购提供依据。
三、钢板板材的面积计算公式。
1. 钢板板材的面积（平方米）=宽度（mm）×长度（m）×0.000001。
这个公式用于计算钢板板材的表面积，通常在涂装、喷涂等工艺中会用到。
通过这个公式，可以快速地计算出钢板板材的表面积，为涂装和喷涂的材料消耗提供依据。
四、钢板板材的价格计算公式。
1. 钢板板材的价格（元）=重量（kg）×单价（元/kg）。
在采购钢板板材时，除了需要考虑材料的重量外，还需要考虑材料的价格。
通过这个公式，可以快速地计算出钢板板材的价格，为采购和成本核算提供依据。
五、钢板板材的弯曲计算公式。
1. 钢板板材的弯曲应力（MPa）=6×弯曲力（N）×长度（m）÷（厚度（mm）×宽度（mm）×厚度（mm））。
储罐计算

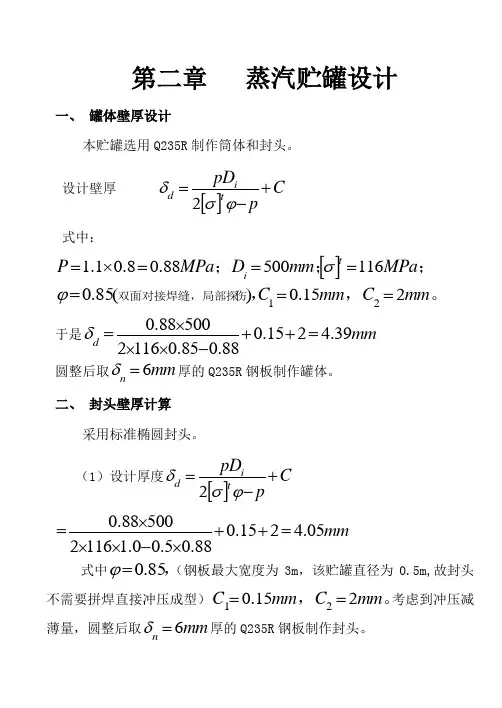

第二章 蒸汽贮罐设计一、 罐体壁厚设计本贮罐选用Q235R 制作筒体和封头。
设计壁厚 C ppD t i d +-=ϕσδ2 式中：[]；；；MPa mm D MPa P ti 11650088.08.01.1===⨯=σ，伤双面对接焊缝，局部探)(85.0=ϕ。
，mm C mm C 215.021== 于是mm d 39.4215.088.085.0116250088.0=++-⨯⨯⨯=δ圆整后取mm n 6=δ厚的Q235R 钢板制作罐体。
二、 封头壁厚计算采用标准椭圆封头。
（1）设计厚度[]C ppD t i d +-=ϕσδ2 mm 05.4215.088.05.00.1116250088.0=++⨯-⨯⨯⨯= 式中，85.0=ϕ（钢板最大宽度为3m ，该贮罐直径为0.5m,故封头不需要拼焊直接冲压成型）。
，mm C mm C 215.021==考虑到冲压减薄量，圆整后取mm n 6=δ厚的Q235R 钢板制作封头。
（2）校核罐体与封头水压试验强度，根据下式计算：()s e e T t D p σϕδδσ9.021≤+= 式中,1.108825.125.1MPa p p T =⨯==15.26-=-=C n e δδ .85.3mm =()MPa s t 5.2112359.09.00.185.3285.35001.1=⨯=≤⨯⨯+⨯=σσ 水压试验满足强度要求。
三、 鞍座首先粗略计算鞍座负荷。
贮罐总质量：321m m m m ++= ：式中1m 为罐体质量，2m 为封头质量，3m 为附件质量㎏。
（1）罐体质量1m 。
mm mm DN n 6,500==δ的筒节，每米质量为m kg q 751= 故kg L q m 3.126684.17511=⨯==（2）封头质量m 2mm mm DN n 6,500==δ,直边高度mm h 25=的椭圆形封头，其质量为m kg q 1.152= 故kg q m 2.301.152222=⨯==（3）附件质量3m手孔约重10kg,其它接管总和45kg,故 kg m 553=。
罐体壁厚计算公式
罐体壁厚计算公式
罐体壁厚计算公式是指用于计算储罐或容器壁厚的公式。
一般而言，储罐或容器的壁厚需要根据储存物品的性质和压力等因素进行选择和设计。
以下是常见的储罐或容器壁厚计算公式：
1. 圆筒形储罐或容器壁厚计算公式：
t= (P*D)/(2*S*E+0.2*P)
其中，t为壁厚，P为设计压力，D为圆筒直径，S为材料的允许应力值，E为材料的弹性模量。
2. 球形储罐或容器壁厚计算公式：
t= (P*D)/(4*S*E+0.6*P)
其中，t为壁厚，P为设计压力，D为球半径，S为材料的允许应力值，E为材料的弹性模量。
需要注意的是，壁厚计算公式是依据一定的前提假设得出的，并不适用于所有情况。
因此，在进行储罐或容器设计时，还需要对实际情况进行综合考虑，包括物品性质、环境条件、安全要求等多方面因素，以确定最终的壁厚值。
钢板厚度计算
钢板厚度计算摘要：1.钢板厚度计算的概述2.钢板厚度计算的公式3.影响钢板厚度计算的因素4.钢板厚度计算的实际应用5.钢板厚度计算的注意事项正文：钢板厚度计算是工程领域中常见的一种计算方式，主要用于确定钢板在承受一定载荷和应力时的厚度。
这一计算过程对于确保钢板在使用过程中的稳定性和安全性至关重要。
本文将从钢板厚度计算的概述、公式、影响因素、实际应用和注意事项等方面进行详细阐述。
一、钢板厚度计算的概述钢板厚度计算是根据钢板的材料性能、载荷条件和允许的应力水平等因素，通过一定的计算方法来确定钢板的合理厚度。
这一计算过程可以为工程设计提供重要依据，避免因钢板厚度不足而导致的失效和事故。
二、钢板厚度计算的公式钢板厚度计算的公式通常包括以下三个部分：1.弹性应变公式：σ = F / A，其中σ表示应力，F 表示载荷，A 表示面积。
2.塑性应变公式：ε = σ / E，其中ε表示塑性应变，E 表示弹性模量。
3.厚度计算公式：t = (F * E) / (σ * A)，其中t 表示钢板厚度。
三、影响钢板厚度计算的因素在实际计算过程中，影响钢板厚度的因素主要有以下几点：1.钢板的材料性能：不同材料的弹性模量、屈服强度和极限强度等性能参数不同，因此会影响到钢板厚度的计算结果。
2.载荷条件：包括载荷类型（如均布载荷、集中载荷等）、载荷大小和载荷作用方向等因素，这些都会对钢板厚度计算产生影响。
3.允许的应力水平：工程中，为了保证钢板的使用安全，通常会对应力水平设置一定的限制。
允许的应力水平越低，所需的钢板厚度就越大。
四、钢板厚度计算的实际应用钢板厚度计算在许多工程领域都有广泛的应用，如建筑结构、桥梁、船舶、压力容器等。
通过合理的钢板厚度计算，可以确保这些工程结构在使用过程中具有足够的强度和稳定性。
五、钢板厚度计算的注意事项在进行钢板厚度计算时，应注意以下几点：1.选择合适的材料性能参数，确保计算结果的准确性。
2.充分了解载荷条件，以便更准确地确定钢板厚度。
大型储罐壁板计算公式
第八层
0.6 0.6
0.01 0.60
138.6432 229.5 3.40
6
135 0.85
2.8 0.8
2
17406 54.68 32.81 1545.33
17418 54.72 136.80 19329.98
17416 54.71 120.37 15118.60
17414 54.71 120.36 13227.26
17412 54.70 109.40 10305.77
17410 54.70 109.39 8587.16
17408 54.69 109.38 6868.93
贮罐壁厚计算公式 已知:t=常温 介质:30%碱液 H=16000mm材料:Q235B,比重1.328 d=[(PC*Di)/(2[s]t*F)]+C
代号
意思
计算公式
固定数值
Di
圆筒内直径,mm
静液柱高度 (m)
17400 16
h
每层板高度 (m)
比重
1.328
PC
计算压力,MPa
0.00
dj
圆筒的计算厚度,按各章公式计算所 (PC*Di)/(2[s]t 得到的厚度mm,不含厚度附加量 *F)
0.09
0.06
0.03
16.11
13.59
11.08
8.86
6.65
4.63
2.62
3697.152 229.5 18.91
20
3119.472 229.5 16.39
18
2541.792 2033.4336 1525.0752 1062.9312 600.7872
229.5
229.5
常用储罐钢件计算
每米重量
1.26 重量
0.00
31196 每米重量
1.26 重量
39.18
1950 每米重量
2.83 重量
5.51
2 每个重量
0.07 重量
0.14
6 每个重量
0.42 重量
2.54
6 每个重量
0.71 重量
4.24
14 每个重量
0.05 重量
0.70
护栏用料计算
直径 3600 预埋件数量 12 预埋件长度 200 预埋件宽度 100 预埋件厚度 5 扶手立柱长度 1332 扶手立柱数量 2
爬梯用料计算
爬梯直边高度 爬梯扶手曲率半径 爬梯宽度 爬梯蹬数量 预埋件宽度 预埋件数量 护笼直径 护笼横向数量 护笼间距
5120 195 500 11 650 3 700 7 500
1″焊管 长度 3/4″焊管 长度 1/2″焊管 长度 40*4带钢 长度 60*6带钢 长度
δ=6板 数量 δ=10板 数量 δ=10板 数量 δ=4板 数量
垫圈 3
8
1.09272
150 壁板高
300
175 壁板宽
175
12 壁板厚
12
175
175
6
20*100
12
ቤተ መጻሕፍቲ ባይዱ27.27 27.27
4.61 0.38 9.42 0.08
285
底板长
40
底板宽
8
底板厚
地锚数量 6
钢板δ= 6 钢板δ= 8 钢板δ= 12
重量
81.54 28.44
8.59 44.51
吊耳用料计算
带钢长 280
立筋长
270
压力容器、常压容器钢板壁厚计算选择和标准公式
压力容器、常压容器钢板壁厚计算选择和标准公式容器标准：《GB 150-2011 压力容器》《NB/T 47003.1-2009 钢制焊接常压容器》钢材标准：《GB 713-2008 锅炉和压力容器用钢板》－－GB 150碳素钢和低合金钢的钢板标准牌号Q245R、Q345R、Q370R、18MnMoNbR、13MnNiMoR、15CrMoR、14Cr1MoR、12Cr2Mo1R、12Cr1MoVR 《GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带》－－GB150 Q235B钢板标准《GB 24511-2009 承压设备用不锈钢钢板及钢带》－－GB150高合金钢的钢板标准《GB/T 4237-2007 不锈钢热轧钢板和钢带》－－NB/T 47003高合金钢板标准，化学成分、力学性能《GB/T 3280-2007 不锈钢冷轧钢板和钢带》《GB/T 20878-2007 不锈钢和耐热钢牌号及化学成分》《GB/T 699-1999 优质碳素结构钢》牌号08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn《GB/T 700-2006 碳素结构钢》－－牌号Q195、Q215、Q235、Q275《GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量级允许偏差》不锈钢牌号对照表《GB 150-2011 压力容器》俗称GB 24511-2009承压设备用不锈钢钢板及钢带GB/T 4237-1992不锈钢热轧钢板和钢带ASME(2007)SA240 统一数字代号新牌号旧牌号型号S304 S30408 06Cr19Ni10 0Cr18Ni9 304 S316 S31608 06Cr17Ni12Mo2 0Cr17Ni12Mo2 316 S316L S31603 022Cr17Ni12Mo2 00Cr17Ni14Mo2 316L S321 S32168 06Cr18Ni11Ti 0Cr18Ni10Ti 321圆筒直径：钢板卷焊的筒体，规定内径为公称直径。
油罐罐壁厚度计算(GB50341)1500方拱顶贮罐
4.40702027t d储存介质下罐壁板计算厚度13.5D油罐内径（m）5.065540541t t试水条件下罐壁板计算厚度10.5H罐内液位高度（m）0.87ρ储液相对密度（储液与水148[σ]d设计温度下钢板的许用应148[σ]t常温下钢板的许用应力（0.9φ焊接接头系数油罐抗震计算地震影响系数最大值地震烈度Tgαmax0.450.237度储液液位Hw地震影响系数α设计基本地震加速度9.50.230.1g罐液藕连振动基本周期Tc0.005682385藕连振动周期系数Kc0.000435储液晃动基本周期Tw3.946127976晃动周期系数Ks1.074罐壁底部水平地震剪力Qo（MN）0.833888808储液等效质量m(kg)839960.0389储罐内储液总量m1(kg)1183042.308动液系数Fr0.71罐壁底部的地震弯矩M1（MN*m）3.564874653罐内液面晃动波高hv2.32875罐壁许用临界应力[σcr] Mpa26.02444444罐壁底部的最大轴向压应力σ1σ1应<[σcr]22.6501933油罐内径（m）从下数第i层壁板宽度12345罐内液位高度（m）15001500150015001500储液相对密度（储液与水密度之比）设计温度下钢板的许用应力（MPa）常温下钢板的许用应力（Mpa)焊接接头系数当[Pcr]≥Po时，不需要设置中间抗风圈当Po>[Pcr]≥Po/2时，需要设置1个中间抗风圈，位当Po/2>[Pcr]≥Po/3时，需要设置2个中间抗风圈，当Po/3>[Pcr]≥Po/4时，需要设置3个中间抗风圈，67891500150015001500需要设置中间抗风圈时，需要设置1个中间抗风圈，位置在He/2处3时，需要设置2个中间抗风圈，位置在He/3处和2He/3处4时，需要设置3个中间抗风圈，位置在He/4处、2He/4处和3He/4处。
立式储罐壁厚计算公式
t6 距离顶部6m的厚度 =
t7 距离顶部7m的厚度 =
t8 距离顶部8m的厚度 =
t9 距离顶部9m的厚度 =
t10 距离顶部10m的厚度 =
t11 距离顶部11m的厚度 =
t12 距离顶部12m的厚度 =
t13 距离顶部13m的厚度 =
t14 距离顶部14m的厚度 =
t15 距离顶部15m的厚度 =
立 式 储 罐 壁 厚 计 算 公 式
D 直径
=
H 高度
=
ρL 储罐液体密度
=
P雪 储罐顶均匀雪荷载 =
W0 风压
=
σ 玻璃钢拉伸强度 =
K 安全系数
=
P 荷载引起的储罐压力 =
t1 距离顶部1m的厚度 =
t2 距离顶部2m的厚度 =
t3 距离顶部3m的厚度 =
t4 距离顶部4m的厚度 =
t5 距离顶部5m的厚度 =
465
2.14 cm 21.43 mm
498
2.29 cm 22.86 mm
531
2.43 cm 24.29 mm
564
2.57 cm 25.71 mm
597
2.71 cm 27.14 mm
631
784 883 1580 1394 1162 876 6679
平均厚度
133 299 498 730 996 1295 1627 1992 2390 2822 3286 3784 4315 4880 5477 6108
199
1.00 cm 10.00 mm
232
1.14 cm 11.43 mm
266
1.29 cm 12.86 mm
299
1.43 cm 14.29 mm
钢板水箱壁厚计算公式
钢板水箱壁厚计算公式
钢板水箱的壁厚计算涉及到工程设计和材料力学等知识，一般
来说，可以使用以下的简化公式来计算钢板水箱的壁厚：壁厚 = (P V) / (2 S E)。
其中，P为水箱的设计压力，V为水箱的体积，S为材料的允许
应力，E为材料的弹性模量。
这个公式是一个简化的计算公式，实际应用中需要考虑到更多
的因素，比如水箱的形状、支撑结构、连接方式等。
在实际工程中，一般需要由专业的工程师根据具体的工程要求和材料特性进行详细
的计算和设计。
另外，钢板水箱的壁厚计算还需要遵循相应的国家或行业标准，比如中国的《钢制焊接储罐》（GB 150）标准等，这些标准中包含
了钢板水箱壁厚计算的详细规定和方法，工程设计中应当严格遵守
相关标准的要求。
总之，钢板水箱壁厚的计算是一个复杂的工程问题，需要综合
考虑多个因素，建议在实际工程中由专业的工程师进行详细的计算和设计。
压力容器罐体厚度计算书
大圆弧B点
90.7
大小圆弧C点
-139
A点焊接接头组合应力
MPa
壳体应力校核结论
应力类别
各类应力计算值MPa
应力许用值
薄膜应力
小圆弧区A点
12.6
125
MPa
大圆弧区B点
9.09
125
大小圆弧区C点
10.5
125
壳体最大组合应力
128.2
146.9
外加强件最大组合应力
-685
170.7
A点焊接接头组合应力
9.09
大小圆弧区
C点
10.5
内壁
弯曲应力
小圆弧区A点
116
MPa
大圆弧区B点
-98.6
大小圆弧区C点
24.8
内壁
组合应力
小圆弧区A点
128
MPa
大圆弧区B点
-89.5
大小圆弧区C点
35.2
外壁
弯曲应力
小圆弧区A点
-698
MPa
大圆弧区B点
81.7
大小圆弧区
C点
-149
外壁
组合应力
小圆弧A点
-685
焊接头系数1
1.00
大
圆弧区
孔径d2
mm
孔中心距Lh1
加强件
材料钢号
16Mn
型式
扁钢
间距Ls
260
mm
规格
-50x4
侧板厚度及中间参数计算
壳体材料
屈服限
常温
235.0
MPa
外加强件
常温
275.0
MPa
设温
235.0
立式储罐壁厚计算公式
立式储罐壁厚计算公式D直径=4mH高度=8mρL储罐液体密度=1t/m³P雪储罐顶均匀雪荷载=300N/㎡W0风压=300N/㎡σ玻璃钢拉伸强度=140MPaK安全系数=10P荷载引起的储罐压力=30Kg/m3N/cmt1距离顶部1m的厚度=0.57cm 5.71mm133133 t2距离顶部2m的厚度=0.71cm7.14mm166299 t3距离顶部3m的厚度=0.86cm8.57mm199498 t4距离顶部4m的厚度= 1.00cm10.00mm232730 t5距离顶部5m的厚度= 1.14cm11.43mm266996 t6距离顶部6m的厚度= 1.29cm12.86mm2991295 t7距离顶部7m的厚度= 1.43cm14.29mm3321627 t8距离顶部8m的厚度= 1.57cm15.71mm3651992 t9距离顶部9m的厚度= 1.71cm17.14mm3982390 t10距离顶部10m的厚度= 1.86cm18.57mm4322822 t11距离顶部11m的厚度= 2.00cm20.00mm4653286 t12距离顶部12m的厚度= 2.14cm21.43mm4983784 t13距离顶部13m的厚度= 2.29cm22.86mm5314315 t14距离顶部14m的厚度= 2.43cm24.29mm5644880 t15距离顶部15m的厚度= 2.57cm25.71mm5975477 t16距离顶部16m的厚度= 2.71cm27.14mm6316108 G1封底=784平均厚度 1.51 G2底部1=883G3底部2=1580G4底部3=1394G5底部4=1162G6封头=876G76679G8面积42 55 68 80 93 105 118 130 143 155 168 181 193 206 218 218。
油管基础知识
油罐基础知识油罐的含义理解起来很简单,就是内部放置油料、以及其他可以存储东西的装置。
拱顶油罐是油库中应用最广泛的油罐类型。
一、拱顶油罐的结构拱顶油罐由罐顶、罐壁、罐底及油罐附件组成。
拱顶中心为圆型中心顶板,由中心顶板向四周呈辐射状,为多块扇形顶板相互焊接而成。
罐直径大于15米时,为加强罐顶强度,在顶板上要增设加强肋。
罐顶与罐壁项部圈板的连接部位不仅承受铅垂压力,同时也要承受环向压力或环向拉力。
为了增强罐体上部的钢度,罐顶圈板的端部必须加强,但罐壁与罐顶结合处的强度必须减弱,其目的在于一旦油罐发生爆炸,可以先将该处炸开,保护罐底和罐壁不受损害,油品不外泄,从而减少火灾范围。
因此,建议采用“弱顶”结构。
罐壁板与罐底边缘板结合处采用T型焊缝。
此处因受到弯曲力矩和剪力的共同作用而产生边缘应力,是油罐易受破坏部位,因此必须保证T型焊缝质量。
二、罐壁钢板厚度计算罐壁各圈板厚度应按每圈圈板的最大环向应力计算。
如果只考虑液体静压引起的环向应力,每一层圈板的最大环向应力应在该圈板的最下端,但由于圈板连接处的截面变化,使得各圈板最大环向应力移至距各圈板的最下端30cm。
(4-1) 1 t = t 0 + 2 c0 + c式中:t——罐壁设计厚度,mm t0 ——罐壁计算厚度,mm c0—钢板厚度允许负偏差,mmc——腐蚀裕量,根据油品腐蚀性能和对油罐使用年限的要求确定。
t0 = ρ g ( H 0.3) D 2*? + (4-2)式中:H——所计算的那一圈罐壁板底边至罐壁顶端的距离。
m ρ——储存油品密度。
(注意取值) D ——油罐内径, m φ——焊缝系数,一般取0.9 计算所得设计厚度应按规定的钢板厚度间隔取钢板的标准厚度值。
同时考虑金属油罐稳定要求,罐壁厚度要求不得小于规定的最小厚度,并且由于施工时很难对焊缝进行热处理,因此要求限制罐壁的最大壁厚。
钢板厚度间隔要求:钢板厚度 mm 钢板间隔 mm 4~6 0.5 7~30 1.0 31~60 2.0 罐壁最小设计厚度油罐内径 m 罐壁最小设计厚度mm D<12 4 12 ≤ D<15 5 15 ≤ D<38 6 38 ≤ D<60 8 D>60 9 表4-1 厚度 mm 4 4.5~5.5 6~7 8~25 26~30 32~34 36~40 钢板允许负偏差 mm 2001~2500 0.3 钢板宽度1001~1800 1801~2000 0.3 0.5 0.6 0.8 0.9 1.0 1.1 0.3 0.6 0.8 0.9 1.0 1.1 0.8 0.9 1.0 1.1例题:试按强度条件校核公称容积为5000m3的拱顶油罐罐壁厚度。
钢板厚度计算
钢板厚度计算摘要：1.钢板厚度计算的重要性2.钢板厚度的计算方法3.钢板厚度计算实例4.注意事项正文：钢板厚度计算在工程、建筑、制造业等领域具有非常重要的意义。
准确计算钢板厚度能够确保工程质量、降低成本并提高生产效率。
本文将详细介绍钢板厚度的计算方法，并通过实例进行说明。
同时，提醒大家注意在计算过程中可能遇到的问题。
一、钢板厚度计算的重要性钢板厚度计算关乎工程安全、产品质量及成本控制。
在设计阶段，准确估算钢板厚度能够为后续采购、生产、施工提供可靠依据。
在生产过程中，钢板厚度的计算有助于优化生产计划，减少材料浪费。
在施工阶段，钢板厚度计算有助于确保工程质量，避免因厚度不足导致的安全隐患。
二、钢板厚度的计算方法钢板厚度的计算方法主要包括以下几种：1.经验公式法：根据已有的数据和经验，总结出钢板厚度与某些因素之间的关系，从而进行计算。
例如，根据构件承载力、材料性能等因素，可以得出钢板厚度与长度、宽度等参数之间的关系。
2.理论计算法：根据力学原理，建立钢板厚度的计算模型，求解相关参数。
此类方法适用于具有明确受力形式的钢板构件。
3.数值模拟法：利用计算机软件，对钢板厚度进行数值模拟。
通过分析不同厚度下的应力、应变等情况，确定最佳厚度。
三、钢板厚度计算实例以下以一个简化的桥梁工程为例，说明钢板厚度的计算过程。
假设某桥梁工程中，桥梁长度为L，宽度为B，设计承载力为F。
根据经验公式，钢板厚度t与长度L、宽度B之间的关系为：t = k1 * (F / (L * B))^0.5其中，k1为经验系数，可根据实际工程情况进行取值。
代入相关参数，可得：t = k1 * (F / (L * B))^0.5四、注意事项1.在进行钢板厚度计算时，应充分了解工程背景、设计要求及施工条件，选择合适的计算方法。
2.考虑材料性能、构件受力形式等因素，确保计算结果的安全性和可靠性。
3.针对不同工程特点，适时调整计算方法，以提高计算精度和效率。
钢板厚度计算
钢板厚度计算（最新版）目录1.钢板厚度计算的重要性2.钢板厚度计算的基本原理3.影响钢板厚度计算的因素4.钢板厚度计算的实际应用5.钢板厚度计算的注意事项正文钢板厚度计算是工程领域中非常重要的一环，尤其在建筑、造船、机械制造等行业中，正确计算钢板厚度对于保证工程质量和安全性至关重要。
本文将介绍钢板厚度计算的基本原理、影响因素、实际应用及注意事项。
一、钢板厚度计算的基本原理钢板厚度计算主要依据材料力学原理，考虑钢板所承受的力、应力以及材料的屈服强度等因素。
计算公式通常为：厚度=（力×长度）/（材料屈服强度×安全系数）。
其中，力为施加在钢板上的力，长度为钢板受力部分的长度，材料屈服强度为钢板材料的屈服强度，安全系数为考虑到材料性能波动、加工误差等因素而设置的系数。
二、影响钢板厚度计算的因素1.施加在钢板上的力：施加在钢板上的力越大，所需的钢板厚度就越大。
2.钢板受力部分的长度：受力部分长度越长，所需的钢板厚度就越大。
3.钢板材料的屈服强度：材料的屈服强度越高，所需的钢板厚度就越小。
4.安全系数：安全系数越大，所需的钢板厚度就越大。
三、钢板厚度计算的实际应用在实际工程中，钢板厚度计算的应用非常广泛。
例如，在建筑行业中，钢结构的设计和施工需要根据荷载、跨度等因素计算钢板厚度，以确保结构的稳定性和安全性。
在造船行业中，船体结构的设计需要根据船舶的载重、航行条件等因素计算钢板厚度，以保证船体的强度和耐久性。
四、钢板厚度计算的注意事项1.准确了解钢板的物理性能参数，如屈服强度、弹性模量等。
2.考虑到材料性能波动、加工误差等因素，合理设置安全系数。
3.在计算过程中，应严格按照计算公式进行，避免因计算方法不当导致的误差。
总之，钢板厚度计算是工程领域中的一项重要工作。
正确进行钢板厚度计算，不仅能保证工程质量，还能提高材料的利用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JSJ5257GXH下灰车罐体钢板厚度计算书
根据GB713－2008《锅炉和压力容器用钢板》，第5条（尺寸、外形、重量及允许偏差）中而规定：厚度允许偏差按GB/T709的B类偏差。
根据GB/T709－2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》中，表3《单轧钢板的厚度允许偏差（B类）》中规定的钢板最大负偏差为0.3，我单位购买的δ6/Q345R的钢板厚度能保证在5.85mm以上。
封头厂在旋制封头时,钢板的减薄量为15%，δ6/Q345R钢板旋制封头后的实际厚度为：
5.85×0.85＝4.97mm
计算厚度：
计算压力 P c＝0.5Mpa
内径 D i＝2100
许用应力 [σ]t＝170Mpa
焊接接头系数φ＝0.85
δ＝P c D i/（2[σ]tφ－0.5P c）
＝0.5×2100/（2×170×0.85－0.5×0.5）
＝3.64mm
名义厚度δn＝δ+C2（腐蚀裕量）＝3.64+1＝4.64＜4.97mm 有效厚度δe＝4.97－C2＝3.97mm
最大允许压力：[Pw]＝2[σ]tφδe/（D i+0.5δe）＝0.546Mpa 结论：合格
我单位购买的δ5/Q345R的钢板厚度能保证在4.85mm以上，同上述计算的筒体参数：
名义厚度δn＝δ+C2（腐蚀裕量）＝3.64+1＝4.64＜4.85mm 有效厚度δe＝4.85－C2＝3.85mm
最大允许压力：[Pw]＝2[σ]tφδe/（D i+δe）＝0.529Mpa
结论：合格
天门市江汉三机特车有限责任公司技术部
2011年10月27。
