(完整版)⾼压开关柜电⽓设计第1章绪论1.1概述称套配电装置⼜叫成套配电柜,也是以开关为主的成套电器,故也俗称开关柜。

它⽤于配电系统,作为接受与分配电能之⽤。

据电压⾼低,它可分为⾼压开关柜和低压开关柜两⼤类:按装置地点的不同,⼜分户外式与户内式( 10 kv 及以下的多采⽤户内式);按开关电器是否可以移动,⼜可分为固定式和⼿车式。

可见,⾼压开关柜是成套配电设备的⼀种,是有由制造⼚成套供应的⾼压配电装置。

在这种封闭或半封闭的柜中可装设各种⾼压电器、测量仪表、保护电器和控制开关等等。

通常⼀个柜就构成⼀个单元回路(必要时也可⽤两个柜),所以⼀个柜也就成为⼀个间隔。

使⽤时可按设计的主回路⽅案,选⽤适合各种电路间隔的开关柜,然后使可组成整个⾼压配电装置。

也具有占地少、安装使⽤及维护检修⽅便,适于⼤量⽣产等特点,故应⽤很⼴泛。

⾼压开关柜种类较多,分类⽅法亦有多种:按断路器的安装⽅式可分为固定式和⼿车式两⼤类;按柜体结构型式可分为开启式与封闭式两种;还可分为⼀般环境和特殊环境⽤(后者包括矿⽤、化⼯⽤、⾼海拔地区⽤等)。

按电⼒⾏业标准DL/T404-1997的定义,⾼压开关柜(high-voltage switchgear panel)是指由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器,以及控制、测量、保护、调节装置,内部连接件、辅件、外壳和⽀持件等组成的成套配电装置。

这种装置的内部空间以空⽓或复合绝缘材料作为介质,⽤作接受和分配电⽹的三相电能。

1.2⾼压开关柜的类型⾼压开关柜是3-35kV交流⾦属封闭开关设备的俗称,它是3-35kV电⽹中最⼤⾯积是配电设备。

由于国内外市场需求的⽇益多样化和国外代以先进技术的不断引进,20世纪80年来。

国内电器制造⾏业推出了⼏⼗种型号的⾼压开关柜产品,打破了⾼压开关柜过去⼏⼗年⼀直以少油断路器为主开关的GG-1和有限的⼏种⼿车式开关柜的落后局⾯。

电气设备-高低压开关柜

电气设备-高低压开关柜

电气及机电设备产品目录高压开关柜 (3)TBB型高压无功补偿装置 (3)KYN28-12型中置式封闭开关柜 (4)KYN61-40.5型中置式封闭开关柜 (6)HXGN15-12(FL.R)户内金属封闭环网开关柜 (7)HXGN15-12(F.L)户内金属封闭环网开关柜 (10)HXGN-10Z型环网真空开关柜 (11)KYN61型高压开关柜 (12)KYN96-12(Z)铠装移开式户内交流金属封闭开关柜 (13)低压开关柜 (15)GGD2交流低压开关柜 (15)GCK型低压抽出式开关柜 (16)MNS型低压抽出式开关柜 (18)GCS型低压抽出式开关柜 (19)XL-21型低压封闭式动力柜 (21)箱式变电站 (22)YBM(P)29-12/0.4紧凑式预装式变电站 (22)YBM(P)29-12/0.4系列普通型预装式变电站 (23)控制箱信号屏 (24)PK控制保护屏-2 (24)XZDW33-100直流控制电源柜 (25)双电源切换箱 (26)JTI-JT9控制台 (26)PZ30照明配电箱 (27)高压开关柜TBB型高压无功补偿装置产品介绍TBB型高压无功补偿装置所属类别:高压开关柜产品详细概述:TBB型高压并联电容器装置主要由电容器、接地开关、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、组架(柜体)、连接母等组成,适用于10kv及6kv工频电力系统。

用来改善工频交流电力系统的功率因数,减少线路损耗,提高供电电压质量,充分发挥供发电设备的潜力。

无功补偿装置主要技术性能:1.使用环境:安装运行地区海拔不超过1000m,环境温度-40℃~45℃,装置分户和户外。

安装运行地区应无剧烈机械振动,应无有害气体或蒸汽,应无导电性或爆炸性尘埃。

2.电容偏差0~+10%,串联段间偏差≤2%,相间电容偏差≤2%。

3.允许在1.1Un功频稳态过电压下长期运行。

4.电容装置可在过电流不超过其额定电流1.3倍的稳态过电流下长期运行.5.装置采用氧化锌避雷器和串联电抗器,有效的限制操作过电压、高次谐波和涌流。

高压开关柜(SF6)技术规范

高压开关柜(SF6)技术规范

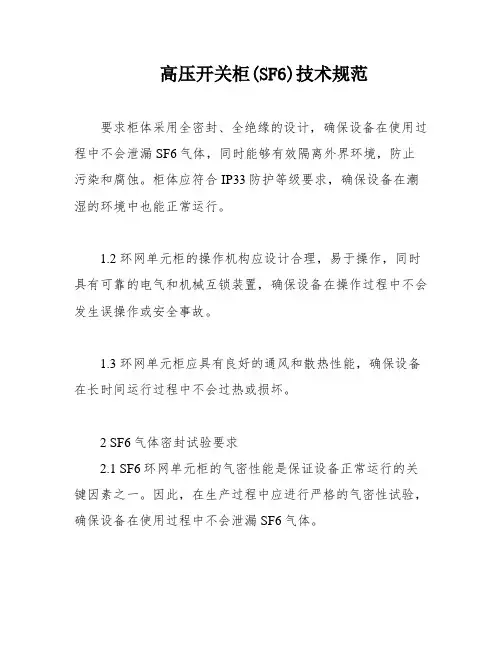

高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计,确保设备在使用过程中不会泄漏SF6气体,同时能够有效隔离外界环境,防止污染和腐蚀。
