常用塑料注塑工艺参数表
通用塑料注塑工艺标准参数表
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。
但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。
PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

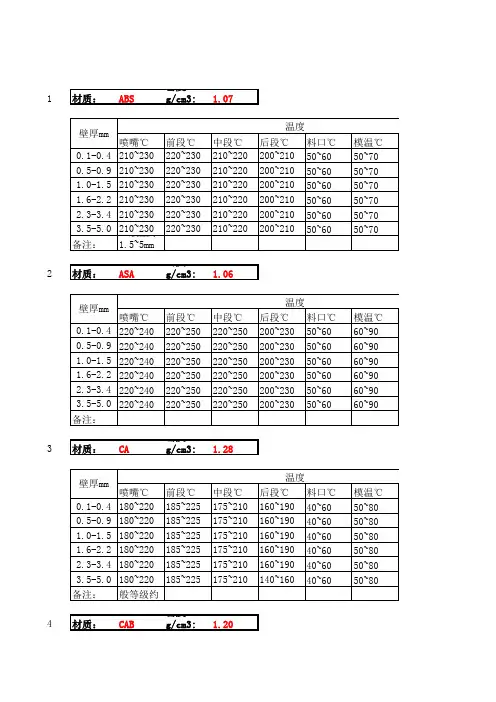

种常用塑料工艺参数表格
前段℃ 200~250 200~250 200~250 200~250 200~250 200~250
中段℃ 190~240 190~240 190~240 190~240 190~240 190~240
温度
后段℃ 料口℃ 160~170 70~90 160~170 70~90 160~170 70~90 160~170 70~90 160~170 70~90 160~170 70~90
13 材质： PC
密度g/cm3:1.20
壁厚mm 喷嘴℃
0.1-0.4 250~320 0.5-0.9 250~320 1.0-1.5 250~320 1.6-2.2 250~320 2.3-3.4 250~320 3.5-5.0 250~320
前段℃ 290~320 290~320 290~320 290~320 290~320 290~320
1.0-1.5 180~220 185~225 175~210 160~190 40~60
1.6-2.2 180~220 185~225 175~210 160~190 40~60
2.3-3.4 180~220 185~225 175~210 160~190 40~60
3.5-5.0 180~220 185~225 175~210 140~160 40~60
1 材质： ABS
密度g/cm3:1.07
壁厚mm
温度
喷嘴℃ 前段℃ 中段℃ 后段℃ 料口℃
0.1-0.4 210~230 220~230 210~220 200~210 50~60
0.5-0.9 210~230 220~230 210~220 200~210 50~60
1.0-1.5 210~230 220~230 210~220 200~210 50~60

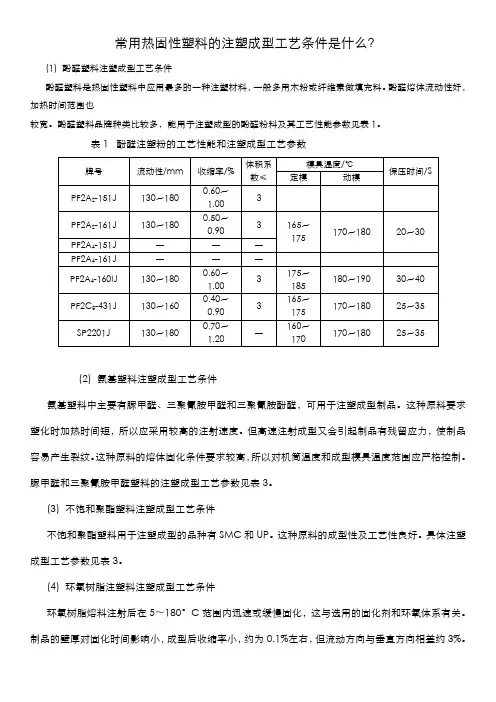

常用热固性塑料的注塑成型工艺条件
常用热固性塑料的注塑成型工艺条件是什么？(1) 酚醛塑料注塑成型工艺条件酚醛塑料是热固性塑料中应用最多的一种注塑材料，一般多用木粉或纤维素做填充料。
酚醛熔体流动性好，加热时间范围也较宽。
酚醛塑料品牌种类比较多，能用于注塑成型的酚醛粉料及其工艺性能参数见表1。
表1 酚醛注塑粉的工艺性能和注塑成型工艺参数(2) 氨基塑料注塑成型工艺条件氨基塑料中主要有脲甲醛、三聚氰胺甲醛和三聚氰胺酚醛，可用于注塑成型制品。
这种原料要求塑化时加热时间短，所以应采用较高的注射速度。
但高速注射成型又会引起制品有残留应力，使制品容易产生裂纹。
这种原料的熔体固化条件要求较高，所以对机筒温度和成型模具温度范围应严格控制。
脲甲醛和三聚氰胺甲醛塑料的注塑成型工艺参数见表3。
(3) 不饱和聚酯塑料注塑成型工艺条件不饱和聚酯塑料用于注塑成型的品种有SMC和UP。
这种原料的成型性及工艺性良好。
具体注塑成型工艺参数见表3。
(4) 环氧树脂注塑料注塑成型工艺条件环氧树脂熔料注射后在5〜180°C范围内迅速或缓慢固化，这与选用的固化剂和环氧体系有关。
制品的壁厚对固化时间影响小，成型后收缩率小，约为0.1%左右，但流动方向与垂直方向相差约3%。
玻璃纤维环氧注塑料和液体环氧注塑料的注塑成型工艺参数见表2。
表2环氧树脂注塑成型工艺参数(5) DAP塑料注塑成型工艺条件苯二甲酸二丙烯酯塑料可分为邻苯二甲酸二丙烯酯（DAP)和间苯二甲酸二丙烯酯（DAIP)。
两种树脂中常加人玻璃纤维或无机填料增强，其成型工艺条件见表3。
表3 常用热固性塑料的注塑成型工艺参数续表：。
常用塑料注塑工艺参数表：资料
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。
但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。
PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。
注塑工艺参数表
注塑工艺参数表1. 引言注塑工艺在制造领域中扮演着重要的角色。
注塑过程是将熔融状态的塑料材料注入模具中，通过冷却固化后形成所需的塑料制品。
注塑工艺参数是指影响注塑过程和最终产品质量的相关参数，包括注射压力、注射速度、熔融温度、模具温度等。
合理调整和控制这些参数，可以确保产品的质量稳定和生产效率的提高。
本文将介绍注塑工艺参数表的编写方法和常用参数的解释，以便生产人员在注塑过程中能够准确设置和调整工艺参数。
2. 注塑工艺参数表的编写方法注塑工艺参数表用于记录和管理注塑过程中的各项参数，以便在生产过程中进行参考和调整。
编写注塑工艺参数表通常遵循以下步骤：2.1 确定表格格式注塑工艺参数表通常采用表格的形式进行组织和展示。
可使用Markdown或其他表格编辑工具进行编写。
表格的列可以包括参数名称、参数值、参数单位等。
2.2 确定参数名称根据具体的注塑过程和要生产的产品，确定需要监控和调整的工艺参数。
常见的注塑工艺参数包括注射压力、注射速度、熔融温度、模具温度、冷却时间等。
2.3 设置参数值和单位根据注塑机的型号和产品的要求，设置每个参数的取值范围和单位。
参数的取值范围通常需要根据实际生产条件和试验结果进行确定。
2.4 填写参数值在实际生产过程中，根据产品要求和工艺要求，填写每个参数的具体取值。
在设置参数值时，需要根据实际情况进行调整和优化，以确保产品质量和生产效率。
3. 常用注塑工艺参数解释本节将介绍常用的注塑工艺参数及其解释，以便生产人员在设定和调整参数时能够更好地理解其作用和影响。
3.1 注射压力注射压力是指在注塑过程中，注塑机向模具中注射塑料材料时施加的压力。
适当的注射压力可以确保塑料材料充分填充模具腔体，并产生所需的制品形状。
3.2 注射速度注射速度是指注塑机在注塑过程中将塑料材料注入模具的速度。
合适的注射速度可以控制塑料材料的流动性，避免产生气泡和翘曲等缺陷。
3.3 熔融温度熔融温度是指塑料材料在注塑过程中达到的熔融状态的温度。
塑料箱包注塑工艺
一、塑料箱包注塑工艺1、概述塑料公文箱、旅行箱是以改性PP及ABS为主要原料，经注塑后制成，具有质轻、高强度、造型美观、线条柔和、耐候性好、安全性高等优点。
塑料箱包的主要指标如下。
外观色泽均匀一致、表面无明显黑点、油渍及其它杂质；外形基本平整、光滑、无明显收缩变形。
性能装载性：箱体、配件不得有变形、松动等现象；箱体受力：箱体垂直站立和平放时，分别承受10kg的压力不变形，箱体不开裂；跌落试验：箱子装载规定重物后，箱体从离地面0.6m下落，箱体不跳开及变形；耐热性：产品放入60℃?℃下2h后，外壳不得有裂纹；耐寒性：产品放入-30℃?℃下2h后，外壳不得有裂纹。
2、原料生产箱包的原料可用改性PP或ABS树脂，以下以改性PP为例介绍。
由于纯PP树脂结晶度高、成型收缩率大、冲击强度低，因此不能用于生产箱包。
PP树脂经复合及共混改性(其中可加入适量的抗静电剂)后，不仅减少成型收缩率，提高冲击强度，而且增加箱包的抗静电性。
3、生产工艺流程塑料箱包生产的工艺流程见图6。
4、生产工艺(1)物料配制在捏合机中，按配方要求加入改性PP和色母料，混合均匀后备用。
(2)物料干燥由于改性PP吸湿性小，成型前可不干燥。
必要时可在80～100℃下，干燥2～4h。
注塑工艺参数箱包注塑工艺参数见表6。
5、注塑机及模具(1)注塑机常用螺杆式注塑机。
由于旅行箱的体积较大，故必须采用注射量为1000cm3以上的注塑机；而公文箱的体积一般不大，可采用小型注塑机(具体应视产品规格而定)。
(2)模具生产箱包的模具，其结构与一般注塑模具的结构基本相同，具体设计应由旅行箱和公文箱的外形结构而定，模具型腔要经喷砂处理，使箱体表面有波纹，增加箱包的美观性。
二、接线座注塑工艺1、概述接线座属电工产品，必须具备优异的电绝缘性能、较高的冲击强度、良好的外观、阻燃。
生产接线座常用的方法有压塑模塑、传递模塑、注塑等，适用的塑料材料品种较多，可以是热固性塑料，也可以是热塑性塑料。
塑料水杯注塑模具设计说明书
目录1 塑件的成型工艺分析 (3)1.1 塑件的原材料分析 (3)1.2 塑料件的尺寸分析 (3)1.3 塑件表面质量分析 (3)1.4 塑件结构工艺性分析 (4)1.5 成形工艺参数、工艺卡 (4)1.5.1 塑件的体积及质量 (4)1.5.2 选用注射机 (4)1.5.3 塑件注射成型工艺参数 (5)2 模具结构方案的确定 (6)2.1 型腔数目的确定 (6)2.2 分型面的选择 (7)2.3 浇注系统的设计 (8)2.3.1主流道的设计 (8)2.3.2 浇口的设计 (9)2.4 侧向抽芯系统设计 (10)2.4.1 侧向分型抽芯距的确定 (10)2.4.2 侧向分型抽芯力的计算 (10)2.4.3 斜导柱的设计 (11)2.4.4 斜导柱的材料及安装配合 (11)2.5 推出机构设计 (12)2.5.1 设计原则 (12)2.5.2 推杆材料 (12)2.5.3 推杆的形式 (12)2.5.4 推杆的导向 (13)2.5.5 推杆的复位 (13)2.6 标准模架的选择 (13)2.7 排气温控系统设计 (14)3 成型零件工作尺寸的计算 (14)3.1 成型零部件的磨损 (15)3.2 成型零部件的制造误差 (15)3.3 塑件的基本尺寸计算 (15)3.3.2 型腔深度 (15)3.3.3 型芯高度 (15)3.3.4 壁厚 (16)3.3.5 圆角 (16)3.3.6 柄长 (16)4 注射机有关工艺参数的校核 (17)4.1 注射量的校核 (17)4.2 注射压力的校核 (17)4.3 锁模力的校核 (17)4.4 装模部分有关尺寸的校核 (18)4.4.1 模具闭合高度的校核 (18)4.4.2 模具安装部分的校核 (18)4.4.3 模具开模行程的校核 (18)4.4.4 顶出部分的校核 (18)1、塑件的成型工艺分析1.1 塑件的原材料分析塑件原材料为PP 中文名: 聚丙烯表1.1 塑件的原材料分析结论：干燥处理：如果储存适当则不需要干燥处理。
常用透明塑料的特性及注塑工艺
模具排气 排气孔够位置对 排气孔够位置对 加冷料井改善 排气孔够位置对
射嘴、流道、浇口 不能堵塞 料流畅、不塞 料流畅、不塞 料流畅、不塞
注射量 增加
表3透明塑料注塑成型工艺参数表：
工艺参数\塑料名称 温度（℃） 压力（mpa） 转速（rpm）
射嘴 均化段 压缩段 加料段 模具 注射 保压 背压 螺杆
pmma 180-200 190-210 200-230 180-200 40-90 70-150 40-60 14.5-40 20-40
为了减少内应力和表面质量缺陷，在注 塑工艺方面应注意以下几方面的问题。
a）应选用专用螺杆、带单独温控射咀 的注塑机;
b)注射温度在塑料树脂不分解的前提下，宜用较高注射湿度；
c）注射压力：一般较高，以克服熔料 粘度大的缺陷，但压力太高会产生内应力造 成脱模因难和变形；
常用透明塑料的特性及注塑工艺
目前 市场上一般使用的透明塑料有 聚甲基丙烯酸甲酯（即俗称亚加力或有机 玻璃，代号pmma）、聚碳酸酯（代号 pc）。聚对苯二甲酸乙二醇脂（代号 pet）、透明尼龙。as（丙烯睛一苯 乙烯共聚物）、聚砜（代号psf）等， 其中我们接触得最多的是pmma。pc 和pet三种塑料，由于编幅有限，下 面就以这三种塑料为例，讨论透明塑 料的特性和注塑工艺。
一、透明塑料的性能
透明塑料首先必须有高透明度， 其次要有一定的强度和耐磨性，能抗 冲击，耐热件要好，耐化学性要优， 吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表 l，比较一下 pmma、pc和 pet的 性能。
表1：透明塑料性能比较
材料\性能 密度(g/am2) 抗拉强度(mpa) 缺口冲击(j/m2) 透明度(%) 变形温度(℃) 允许含水量 收缩率 耐磨性 抗化学性
常用塑料注塑工艺参数
6、RPVC注塑中的注意问题： 选用螺杆式注塑机，不能选用柱塞注塑机； 要做好设备的防腐工作； 所有与PVC塑料接触的部分，不充许对塑化熔体产生任何粘附或 滞留； 设备的温度控制系统应指标准确，反应灵敏； 螺杆长径比可小些，螺杆头部呈尖头；螺杆的压缩比为2～2.5， 螺杆的三段长度可分别设置为40%、40%和20%； 选用孔径的通用喷嘴，并配有加热控温装置； 掌握好清洗料筒的技术； 注意温升程序，并在料筒升温过程中，应密切注意温升情况。 料筒内的物料是否过热，可通过主流道料的表面是否有棕色条纹 来判断。如果主流道的料有棕色条纹，则说明料筒内的塑料已过 热，应立即采取措施，对料筒进行清洗，切不可继续操作； 停机时，应先将料筒内的料全部排完，并用PS或PE等塑料及时清 洗料筒，或加入专用的PVC停车料将料筒原来的RPVC基本过清方 可停机。 停机后立即在模具的型腔与流道表面等处涂油防锈。
1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好； 2、热变形温度为70～100℃，粘流温度为150～204℃， 300℃以上出现分解； 3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适 中，流动性好，易成型； 4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可 不干燥 ，[必要时，可在70～80℃的循环热风中干燥2～ 3h]。 5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比 料筒最高温度低10～20℃。 6、注射压力一般控制在60～150MPa。大浇口、形状简单及厚 壁制品，注射压力可选低些，约60～80MPa。 7、易形成内应力并引起开裂，残余应力问题较为突出。为减 小内应力，加工时往往需要较高的料温、模温，以使熔体 缓慢冷却，取向的分子得到松弛。也可选择流动性高的品 级，或添加流动性助剂；
注射成型工艺分析
③ 充模。塑化好的塑料在注射机的螺杆或柱 塞的快速推进作用下，以一定的压力和速度经注 射机喷嘴和模具的浇注系统进入并充满模具型腔 的过程称为冲模。
④ 保压。在模具中熔体冷却收缩时，继续保 持施压状态的柱塞或螺杆迫使浇口附近的熔料不 断补充入模具中，使型腔中的塑料能成型出形状 完整而致密的塑件，这一阶段称为保压。
2.注射成型工艺过程 一个完整的注射成型工艺过程包括成型前准 备、注射过程及塑件的后处理。 （1）成型前的准备工作 为了使注射成型顺利进行，保证塑件质量，在 注射成型之前应进行一些准备工作： ① 原料的检验和预处理。在成型前应对原料
进行外观和工艺性能检验，内容包括色泽、粒度 及均匀性、流动性、热稳定性、收缩性、水分含 量等。
常用塑料中，需要较高模具温度的有聚碳酸酯、
聚砜和聚苯醚等；采用较低模具温度的有聚乙烯、 聚丙烯、聚氯乙烯、聚苯乙烯和聚酰胺等。
（2）压力 注射成型过程中的压力包括塑化压力和注射压 力，它们关系到塑料的塑化和塑件的质量。 ① 塑化压力 塑化压力是指采用螺杆式注射机时，螺杆顶部
熔体在螺杆旋转后退时所受的压力，亦称背压， 其大小可以通过注射机液压系统中的溢流阀来调 整。
①注射装置 注射装置是注射机最主要的组成部分之一，其 主要作用是将塑料均匀地塑化，并以足够的压力 和速度将定量的熔料注射到模具型腔中。注射装 置由塑化部件（包含螺杆、料筒和喷嘴）以及料 斗、计量装置、传动装置、注射和移动液压缸等 组成。 ② 合模装置 合模装置主要由前后固定模板、移动模板、连 接前后固定模板用的拉杆、合模油缸、连杆机构、 调模装置、顶出装置和安全保护机构组成。其作 用是保证模具闭合、开启及顶出制品。同时，在
塑化压力大小对熔体实际温度、塑化效率及成
形周期等均有影响。在其他条件相同的情况下， 增加塑化压力，会提高熔体的温度及其均匀性， 使色料的混合均匀，易于排出熔体中的气体。但 增加塑化压力会降低塑化速率，从而延长成型周 期，而且增加了塑料分解的可能性。
常用塑料注塑成型工艺参数
玻璃纤平均加工模具维含量比热温度温度[g/cm 3][%][KJ/(kg x K)][℃][℃][%]聚苯乙烯PS 1.05 1.3180-280100.3-0.6聚苯乙烯，中.高冲击性HI-PS 1.05 1.21170-2605-750.5-0.6聚苯乙烯-丙烯晴SAN 1.08 1.3180-27050-800.5-0.7丙烯晴-丁二烯-苯乙烯ABS 1.06 1.4210-27550-900.4-0.7苯烯晴-苯乙烯-丙烯酸ASA 1.07 1.3230-26040-900.4-0.6低密度聚乙烯LDPE 0.954 2.0-2.1160-26050-70 1.5-5.0高密度聚乙烯HDPE 0.92 2.3-2.5260-30030-70 1.5-3.0聚丙烯PP 0.9150.84-2.5250-27050-75 1.0-2.5聚本烯-GR PPGR 1.1530 1.1-1.35260-28050-800.5-1.2聚异丁烯IB 150-200聚甲基戊烯PMP 0.83280-31070 1.5-3.0软质聚氯乙烯PVC-soft 1.380.85170-20015-50>0.5硬质聚氯乙烯PVC-rigid 1.380.83-0.92180-21030-500.5聚氟亚乙烯PVDF 1.2250-27090-100 3.0-6.0聚四氟乙烯PTFE 2.12-2.170.12320-360200-2303.5-6.0氟化乙烯基丙烯共聚物FEP 聚甲基丙烯酸甲脂（丙烯）PMMA 1.18 1.46210-24050-700.1-0.8聚氧甲烯（乙缩烯）POM 1.42 1.47-1.5200-210>90 1.9-2.3聚苯撑氧或聚氧化亚苯PPO 1.06 1.45250-30080-1000.5-0.7聚苯撑氧-GR PPO-GR 1.27301.3280-30080-100<0.7醋酸纤维素CA 1.27-1.3 1.3-1.7180-32050-800.5醋酸-丁酸纤维素CAB 1.17-1.22 1.3-1.7180-23050-800.5丙酸纤维表素CP 1.19-1.23 1.7180-23050-800.5聚碳酸醋PC 1.2 1.3280-32080-1000.8聚碳酸脂-GR PC-GR 1.4210-32 1.1300-330100-1200.15-0.55聚乙烯对苯二甲酸乙酯PET 1.37260-290140 1.2-2.0聚乙烯对苯二甲酸乙酯-GRPET-GR 1.5-1.5720-30260-290140 1.2-2.0聚丁烯对苯二酸PBT 1.3240-26060-80 1.5-2.5聚丁烯对苯二酸-GR PBT-GR 1.52-1.5730-50250-27060-800.3-1.2尼龙6（聚酸胺6）PA 6 1.14 1.8240-26070-1200.5-2.2尼龙6-GR PA 6-GR 1.36-1.6530-50 1.26-1.7270-29070-1200.3-1尼龙6/6PA 66 1.15 1.7260-29070-1200.5-2.5尼龙6/6-GR PA66-GR 1.20-1.6530-50 1.4280-31070-1200.5-1.5尼龙11PA 11 1.03-1.05 2.4210-25040-800.5-1.5尼龙12PA 12 1.01-1.04 1.2210-25040-800.5-1.5聚醚矾PSO 1.37310-390100-1600.7聚硫化亚苯PPS 1.6440370>1500.2热塑性聚亚胺脂PUR 1.2 1.85195-23020-400.9酚甲醛树脂GP PF 1.4 1.360-80170-190 1.2三聚氰胺甲醛GP MF 1.5 1.370-80150-165 1.2-2三聚氰胺酚甲醛MPF 1.6 1.160-80160-1800.8-1.8聚脂树脂UP 2.0-2.10.940-60150-1700.5-0.8环氧树脂EP1.930-80 1.7-1.9ca.70160-1700.2a 注意与流动方向及横向的不同收缩率，制程影响。
高的注射压力和较低的注射速率。注射压力在
第三节常用塑料注塑工艺参数一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70～100℃，粘流温度为150～204℃，300℃以上出现分解；3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可不干燥，[必要时，可在70～80℃的循环热风中干燥2～3h]。
5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比料筒最高温度低10～20℃。
6、注射压力一般控制在60～150MPa。
大浇口、形状简单及厚壁制品，注射压力可选低些，约60～80MPa。
7、易形成内应力并引起开裂，残余应力问题较为突出。
为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。
也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG－33加工参数三、HIPS塑料注塑工艺特性与工艺参数的设定1、HIPS为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS相似，但由于不饱和橡胶的存在，高温稳定性不及PS，而对内应力的敏感性比PS 小得多。
2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS高。
3、HIPS中可以掺入PS使用。
随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS－－奇美公司的POLYREX®，如PH－88（高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。
注塑成型工艺参数
增加流动速率使熔体填充大部分的模穴. 注射压力分二阶段:把熔融物料高速射入模具中的
阶段,此时的压力称为一次注射压力.在材料充满模 具后所加的压力,称为二次注射压力.(保压) 一般二次注射压力约为(80-120MPa)8001200Kg/cm2 在一般正常工艺调试,应从低压力开始并逐渐提高.
POM PBT PP HPVC FPVC HIPS TPR PC+PBT 山都平 HDPE LDPE
160-200 230-260 180-220 150-190 140-180 180-240 150-220 220-270 180-210 180-230 160-220
如何检测熔体的实际温度
料管温度是通过加热圈来控制,加热温度的 升降是通过感温线探测,所以在设定温度时, 要考虑设定值,探测温度,熔料温度三者的差 异.
常用的材料的模具温度介绍
定义
注射速度
不同速度的熔体填充的比较
注射速度与模具结构的关系
注射速度与 产品结构的关系
定义
注射量
注射量与产品/机台的匹配
如何计算注射量
射胶位置
射胶位置设定的依据
射胶位置的构成
定义
注射时间
设定注射时间的方法
设定的依据
保压
一.定义 二.保压与注射压力的关系和位置(切换点) 三.保压过程的控制 四.保压时间的控制
二、保压
在注射过程将近结束时，注射压力切换为保压压 力后，就会进入保压阶段。保压过程中注塑机由 喷嘴不断向型腔补料，以填充由于制件收缩而空 出的容积；如果型腔充满后不进行保压，制件大 约会收缩25%左右，特别是筋处由于收缩过大而 形成收缩痕迹。保压压力一般为充填最大压力的 85%左右，当然要根据实际情况来确定。如下图 所示，图a表示填充开始，图b表示型腔充满到 90%左右，图c表示保压开始，螺杆缓慢向前推进， 图d表示保压结束，型腔完全充满。
注塑工艺参数一览表(常用材料)
ABS（普通型）
80-90
≥2
210-230
POM
75-85
≥4
210-230
TPR
75-90
≥4
BMC
/
/
/
热固性塑料
注：塑料中因有各种添加剂，使其对水分各有不同的亲疏程度，所以塑料大致可分为吸湿、粘附水分及不吸水也不易粘附的两种，料中含水量必须控制在允许的范围内，不然
在高温、高压下水分变成气体或发生水解作用，使树脂气泡、流动性下降、外观（产生水丝）及机电性能不良。所以对吸湿性塑料必须按要求采用适当的加热方法及规范进行
预热，在使用时红外线照辐射以防止再吸湿。
190-220
PA66+GF
105-115
≥4
230-250
PA6+MD
105-115
≥4
240-260
PBT(PBT+GF)
110-130
≥4
240-260
PC/ABS
90-115
≥4
220-245
PP+GF
100-115
பைடு நூலகம்≥2
220-245
ABS（耐高温）
80-90
≥2
220-245
耐高温度比普通ABS高10-25℃
注塑工艺参数一览表
材料
烘料温度（℃）
烘料时间（h）
注塑温度（℃）（第一段温度）
备注
PC
115-125
≥4
250-270
PMMA-205
90-105
≥4
220-240
PBT+PET+M20%
115-125
常用塑料注塑工艺参数知识详解
七、RPVC注塑工艺特性与工艺参数的设定
1、RPVC是典型的热敏性塑料。经过稳定化的RPVC即使在不太高的温度 下如180℃，如果时间很长（如40min以上）仍会导致RPVC严重分解。 所以要严格控制成型温度和物料在料筒中的停留时间。RPVC的成型温度 范围在160～200℃之间。通常为160～190℃,最高不超过200℃；料筒 温度分布通常采用阶梯式设置；喷嘴温度应比料筒末端温度低10～20℃。 2、对要求不高的制品，成型前原料可不干燥； 但原料中水分含量较高时也要进行干燥。干 燥方法通常是在热风循环烘箱中，在 90～100℃的温度下干燥1～2.5h。 3、RPVC的流动性通常较差, 注塑时通常采用较 高的注射压力和较低的注射速率。注射压力在 90MPa以上，保压压力大多在60～80MPa；注射 速率太高还会产生较多的摩擦热而使塑料烧焦、 产生变色等问题。因此，成型RPVC时，可采用 中等或较低的注射速率。 4、模具温度一般在40℃以下，最高不超过60℃； 5、螺杆转速一般为20～50r/min；螺杆转速过快会导致温升过大，导致物 料分解。
1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好； 2、热变形温度为70～100℃，粘流温度为150～204℃， 300℃以上出现分解； 3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适 中，流动性好，易成型； 4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可 不干燥 ，[必要时，可在70～80℃的循环热风中干燥2～ 3h]。 5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比 料筒最高温度低10～20℃。 6、注射压力一般控制在60～150MPa。大浇口、形状简单及厚 壁制品，注射压力可选低些，约60～80MPa。 7、易形成内应力并引起开裂，残余应力问题较为突出。为减 小内应力，加工时往往需要较高的料温、模温，以使熔体 缓慢冷却，取向的分子得到松弛。也可选择流动性高的品 级，或添加流动性助剂；
几种常用塑料的成型工艺介绍
几种常用塑料的成型工艺介绍几种常用塑料的成型工艺ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范畴:汽车〔外表板，工具舱门，车轮盖，反光镜盒等〕，电冰箱，大强度工具〔头发烘干机，搅拌器，食品加工机，割草机等〕，机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210~280C；建议温度：245C。
模具温度：25…70C。
〔模具温度将阻碍塑件光洁度，温度较低那么导致光洁度较低〕。
注射压力：500~1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳固性及化学稳固性；丁二烯具有坚强性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形状上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性要紧取决于三种单体的比率以及两相中的分子结构。
这就能够在产品设计上具有专门大的灵活性，同时由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳固性以及专门高的抗冲击强度。
PA12 聚酰胺12或尼龙12典型应用范畴:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
注塑模工艺条件:干燥处理：加工之前应保证湿度在0.1%以下。
假如材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。
假如材料是在密闭容器中储存，那么通过3小时温度平稳即可直截了当使用。
熔化温度：240~300C；关于一般特性材料不要超过310C，关于有阻燃特性材料不要超过270C。
30种常用塑料工艺参数表
模温℃ 50~80 50~80 50~80 50~80 50~80 50~80
壁厚mm 0.1-0.4 0.5-0.9 1.0-1.5 1.6-2.2 2.3-3.4 3.5-5.0 备注： 5 材质：
温度 喷嘴℃ 前段℃ 中段℃ 后段℃ 料口℃ 模温℃ 180~200 185~205 170~190 140~160 40~60 20~80 180~200 185~205 170~190 140~160 40~60 20~80 180~200 185~205 170~190 140~160 40~60 20~80 180~200 185~205 170~190 140~160 40~60 20~80 180~200 185~205 170~190 140~160 40~60 20~80 180~200 185~205 170~190 140~160 40~60 20~80 流长比一般等级约为300：1，易流动级为400：1.可流入较薄的部位 CP 密度g/cm3 1.21
壁厚mm 0.1-0.4 0.5-0.9 1.0-1.5 1.6-2.2 2.3-3.4 3.5-5.0 备注： 7 材质：
喷嘴℃ 160~200 160~200 160~200 160~200 160~200 160~200
前段℃ 180~200 180~200 180~200 180~200 180~200 180~200
前段℃ 220~250 220~250 220~250 220~250 220~250 220~250
中段℃ 220~250 220~250 220~250 220~250 220~250 220~250
模温℃ 60~90 60~90 60~90 60~90 60~90 60~90
常用塑料注塑温度大全【对照表】精选全文
可编辑修改精选全文完整版在注塑成型过程中,会遇到各种各样的问题,如出现变形、出现裂纹、出现网状龟裂、熔结痕、产生糊斑等等,这些或多或少都与注塑时的温度相关。
温度设置的准确程度会有产品的外观以及性能有很大的影响。
在注塑设定温度的时候，进料的地方温度不宜过高，可以防止进料的地方出现堵塞，夹带的空气逸出的情况，在注塑加工前，让我们一起来了解一下”常用塑料注塑温度参数“。
常见塑料注塑温度参数汇总常见塑料名称、简写和注塑温度参数在注塑生产中，常见的几个问题值得注意：由于透明塑料的透光率要高，必然对塑料制品的表面质量要求严格，不能有任何斑点，气孔，泛白、喷雾、黑点、色差、色泽不佳等缺陷，因此在整个注塑工艺中，对原料、设备、模具甚至产品的设计，都要非常注意并提出严格的甚至是特殊的要求。
第二，由于透明塑料多为高熔点，流动性差，所以为了保证产品的表面质量，经常需要对机筒温度、注塑压力、注塑速度等工艺参数进行微调，使注塑时既能充满模具，又不会产生内应力，从而导致产品变形和开裂。
以下为配料准备情况。
从设备与模具要求、注塑工艺与原料处理等几个方面，谈谈应注意的问题。
1、原料的制备和干燥由于塑料中含有任何一点杂质，因此会影响产品的透明度，从而也会影响储存、运输。
进料时要注意密封，确保原料的清洁卫生。
尤其是原料中含有水分，加热后会导致原料变质，因此一定要干燥，并且在注塑时，添加的原料必须采用干燥斗。
另外一点需要注意的是，在干燥过程中，输入的空气最好要经过过滤，除湿，以确保不会污染原料。
2、机筒，螺杆及其配件的清洗。
为了防止原料污染，并在螺杆及附件凹陷处存有旧料或杂质，特别是热稳定性差的树脂，所以在使用前和停机后，应用螺杆清洁剂对各部件进行清洗，使其不能粘有杂质，当无螺杆清洁剂时，可用PE、PS等树脂对螺杆进行清洗。
暂时停机时，为防止物料在高温下停留时间过长，引起解降，应将干燥器与机筒的温度降到160℃以下，如PC、PMMA等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）??2010-06-16 20:02:13|??分类：个人日记|??标签：|字号大中小?订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃；?2、热稳定性较好，并随分子量的增大而提高。
?但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
??3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
?5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）?。
PC的典型干燥曲线?台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定?1、常用品种及其熔点：q??品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010?；尼龙-66/6/610q??熔点：尼龙n系列：尼龙－6?215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46?295?℃；尼龙－66?255～265℃；尼龙－610?215～223℃；尼龙－1010?200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。
2、熔点高，熔化范围窄（约10℃）?。
考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。
?3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。
）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。
为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。
5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。
注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。
?6、模具温度一般控制在40～90℃。
模具温度对制品的性能影响较大?。
?7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）；?8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。
这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。
?10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。
尼龙吸水率尼龙及玻纤增强尼龙成型温度?PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。
（2）收缩率小，且各向异性明显。
（3）制品性能易出现波动。
（4）制品表面粗糙度数值大。
?2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30?℃；3、应采用较大的注射速率和较高的注射压力；?4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；?纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定?PMMA树脂俗称“压克力”，国内着名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。
PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、?PMMA熔体粘度对温度变化比较敏感。
注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显着得多。
故在成型时改变PMMA的流动性主要是从注射温度着手。
但选用高料温时易受其它工艺参数影响而给制品表面带来变色等问题；4、PMMA熔体粘度较大，流动性比较差，因此，需要较大的注射压力，通常宽浇口、易流动的厚壁制品所选取的注射压力为80～100MPa?之间，而熔体流动较为困难的制品所需的压力要大于140MPa，110～140MPa则适用于大多数制品的成型；?5、注塑PMMA制品时，高速注射往往会使制品的浇口周围模糊不清，从而使制品的透光性大为降低，故在一般情况下最好不要采用高速注射，6、由于透明度高是PMMA的特点，任何杂质的存在都会因光折射关系而在制品上暴露无遗，故要求在加工该材料时必须做好环境的清洁工作。
7、温范围为40～60℃，最高不得超过80℃???台湾奇美典型牌号PMMA加工参数：十二、PBT的注塑工艺特性与工艺参数的设定?1、PBT是结晶型材料，具有明显的熔点，熔点约为225℃左右；?PBT的分解温度为280℃；实际生产中注射温度一般选择在240～265℃之间,未增强品级用较低温度，增强品级用较高温度。
2、?PBT在高温下易水降解。
注塑前要进行干燥，要将水分含量控制在0.02%以下。
采用热风循环干燥时，当温度为105℃、120℃或140℃时，所对应的时间不超过8h、5h、3h；3、?PBT在熔融状态下流动性好，粘度低，仅此于尼龙，在成型易出“流延”现象；?4、由于良好的流动性，一般采用较到中等的注射压力，PBT的注射压力一般为50~100MPa；5、PBT的冷却速度快，因此要采用较快的注射速率；6、预塑PBT时，螺杆转速一般不超过80r/min，一般在25~60r/min之间。
?背压一般为注射压力的10~15%。
7、?PBT在成型过程中易出现各向异性；8、模具温度?一般控制在70~80℃，各部位的温度差不超过10℃。
???十三、改性聚苯醚的注塑工艺特性与工艺参数的设置?1、改性聚苯醚为非结晶塑料，无明显熔点；2、改性聚苯醚在熔融状态下的粘度较大，需要高的注射压力；为保证制品的尺寸精度，需要较大的锁模力；3、改性聚苯醚长期在加工温度下仍有交联的倾向，物料流过的部位不能出现滞留现象。
4、由于改性聚苯醚的成型收缩率小，熔体冷却速率快，应选用带有加热控温装置的敞开式喷嘴，应注意选择适当的模具温度。
5、改性聚苯醚的吸水率较小仅为0.06%，包装严格的树脂可以不干燥就可以注塑。
当制品要求较高时，仍要进行干燥处理。
干燥工艺参数：温度为120～140℃，时间为2～4h。
6、注射温度为230～280℃；注射压力为100MPa左右。
模具温度不超过100℃，一般为65～85℃。
成型周期不超过60s常用塑料注塑工艺参数 [原创 2009-08-13 10:08:59] ??字号：大中小一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70～100℃，粘流温度为150～204℃，300℃以上出现分解；3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可不干燥，[必要时，可在70～80℃的循环热风中干燥2～3h]。
5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比料筒最高温度低10～20℃。
6、注射压力一般控制在60～150MPa。
大浇口、形状简单及厚壁制品，注射压力可选低些，约60～80MPa。
7、易形成内应力并引起开裂，残余应力问题较为突出。
为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。
也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG－33加工参数三、HIPS塑料注塑工艺特性与工艺参数的设定1、HIPS为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS相似，但由于不饱和橡胶的存在，高温稳定性不及PS，而对内应力的敏感性比PS小得多。
2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS 高。
3、HIPS中可以掺入PS使用。
随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS－－奇美公司的POLYREX?，如PH－88（高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。
加工前通常要进行干燥，以消除制品上因水份而产生的银纹及气泡等缺陷。
干燥条件为：在80～90℃的循环热风干燥器中干燥2～4h。
2、熔体粘度适中，熔体的粘度对成型温度和注射压力都比较敏感。
提高料筒温度和注射压力，熔体粘度都能明显下降，流动性增加，有利充模。
3、一般成型成型加工温度在190～230℃。
高温热稳定性不及聚苯乙烯，熔体温度一般不要超过250℃。
4、注射压力的选取与制品的壁厚、设备的类型及树脂的品级等有关。
对薄壁长流程、小浇口的制品或耐热级、阻燃级树脂，要选取较高的注射压力，为100～140MPa；对厚壁、大浇口的制品，注射压力可低些，为70～100MPa。
