弱电设计说明完整版
4-1-弱电设计说明
弱电设计说明要求1、格式要求2、内容及示例2.1、项目概况2.2、项目内容本项目设计范围共涉及到以下系统：（需根据项目的具体要求进行删减）（1）综合布线系统（2）视频监控系统（3）门禁系统（4）入侵报警系统（5）动力环境监控系统（6）KVM系统（7）大屏显示系统（8）机柜系统（9）会议系统（10）背景音乐系统2.3、设计依据（需根据项目实际情况进行删减）1、本工程建设方的设计任务书及设计要求；2、建设方提供的原有图纸及其他相关资料；3、用户提供的项目资料。
4、甲方招标文件；《电子信息系统机房设计规范》GB50174－2008；《电子信息系统机房施工及验收规范》GB50462－2008；《智能建筑设计标准》GB/T50314-2006；《安全防范工程设计规范》GB/50348-2004《智能建筑工程质量验收规范》GB50339-2013；《综合布线系统工程设计规范》GB50311-2007；《综合布线系统工程验收规范》GB50312-2007；《大楼通信综合布线系统》YD/T926.1-2009；其他标准及规范，相关专业提供的条件图。
2.4、设计方案（10大系统，需根据项目实际情况进行删减）2.4.1、综合布线系统系统架构，线缆类型及选材，防火等级、跳线配置情况、桥架选材及敷设方式。
2.4.2、视频监控系统视频监控数量、摄像头类型、安装方式、供电要求及方式、存储方式、存储格式、存储时间、系统接入及联动要求。
2.4.3、门禁管理系统门禁数量、门禁控制器类型、进出门方式、门锁类型、门禁供电要求及方式、系统接入及联动要求。
2.4.4、入侵报警系统系统结构、红外报警探头数量、系统联动要求。
2.4.5、动环监控系统系统结构，监测内容，中心平台实现方式。
2.4.6、KVM系统系统结构、KVM交换机选型，管理服务器数量、串口设备数量、平台要求。
2.4.7、大屏显示系统大屏类型（LED、LCD、DLP）、显示单元尺寸、数量及排列方式，屏幕亮度（高亮、低亮）、拼缝要求，显示内容、拼接处理器接口类型与数量、几进几出。
弱电系统设计说明书
目录第一章概述 0工程概述 0第二章弱电系统设计 0有线电视系统设计 0本次设计 (1)有线电视系统的计算 (2)电话系统的设计 (5)宽带网络系统的设计 (5)可视对讲系统的设计 (5)第一章概述工程概述本次设计为民用小高层智能建筑，具体项目为某住宅小区弱电项目。
建筑楼高为11层，带跃层。
本次设计对整栋楼进行弱电系统设计。
弱电设计的步骤是按照设计的原则、条件，考虑现实中的要求，进行计算的出相应的技术指标，然后选择产品。
设计内容弱电设计包括三个弱电系统，即有线电视系统、网络与电话通信系统、可视对讲系统。
有线电视系统的设计要按照利用户端取得清楚的图像所需电平，计算出进户端电平，计算之前要先设计好系统采用的分派方式，选择适合的分派器、分支器，并查表得出其分派器、分支器的各类技术参数。
有线电视信号引自市有线电视网，干线用SYKV-75-1二、配线支线SYKV-75-5藕芯同轴电缆。
电话信号引自市电话网，用HYA22-30（2×）SC40型电话线。
宽带网络采用超五类4对双绞线。
可视对讲系统预留1×SC32-FC引至小区安防控制中心。
弱电系统采用用户智能箱系统的方式。
第二章弱电系统设计有线电视系统设计此系统是一种采用同轴电缆、光缆或微波等介质传输，并在必然的用户中分派或互换声音、图像、数据及其他信号，能为用户提供多套电视节目的电视网络体系。
（1）分派器将一路输入的电视信号电平（功率或电压）平均分成几路输出的器件。
本系统的设计用到三分派器。
（2）分支器分支器也是将一路输入电视信号分成几路输出的器件，但它不是将输入信号的电平（功率或电压）从头分派，而是仅仅掏出一小部份信号电平馈送给支干线，大部份信号电平给骨干线继续传输。
本系统的设计用到三分支器。
（3）分派系统主要组成形式：分派—分支方式本次设计本设计主如果有线电视分派系统配管设计，具体请相关专业施工队伍安装与调试。
一、有线电视由市有线电视网引来，采用SYKV-75-12 SC50钢管埋地米直接引入。
一套完整的弱电施工图设计说明书，22个子系统
一套完整的弱电施工图设计说明书，22个子系统前言大家好，我是林总，校园弱电工程施工图设计说明，之前我们发过很多项目的设计说明，包含办公楼、酒店、医院、小区等等，校园施工图纸设计说明也有，今天分享一套新版的设计说明，包含22个子系统，仅供参考学习。
正文一、工程概况本项目概况见建筑专业概述。
二、设计依据1建设设计单位提供的建筑CAD图纸。
2方案公司提供的扩初点位和架构3《智能建筑设计标准》（GB 50314-2015）4《综合布线系统工程设计规范》（GB 50311-2016）5《建筑物防雷设计规范》（GB 50057-2010）6《数据中心设计规范》（GB 50174-2017）7《民用闭路监视电视系统工程技术规范》（GB 50198-2011）8《建筑电气工程施工质量验收规范》（GB 50303-2015）9《建筑物电子信息系统防雷技术规范》（GB 50343-2012）10《安全防范工程技术标准》（GB 50348-2018）11《厅堂扩声系统设计规范》（GB 50371-2006）12《视频安防监控系统工程设计规范》（GB 50395-2007）13《出入口控制系统工程设计规范》（GB 50396-2007）14《公共广播系统工程技术规范》（GB 50526-2010）15《电子会议系统工程设计规范》（GB 50799-2012）16《建筑设备监控系统工程技术规范》（JGJ/T 334-2014）17《安全防范系统通用图形符号》（GA/T 74-2017）18《停车场（库）安全管理系统技术要求》（GA/T 761-2008）19《安全防范系统验收规则》（GA 308-2001）20《视频安防监控系统技术要求》（GA/T 367-2001）21《入侵报警系统技术要求》（GA/T 368-2001）22《电子巡查系统技术要求》（GA/T 644-2006）23《安全防范系统雷电浪涌防护技术要求》（GA/T 670-2006）其它有效的相关规范及标准。

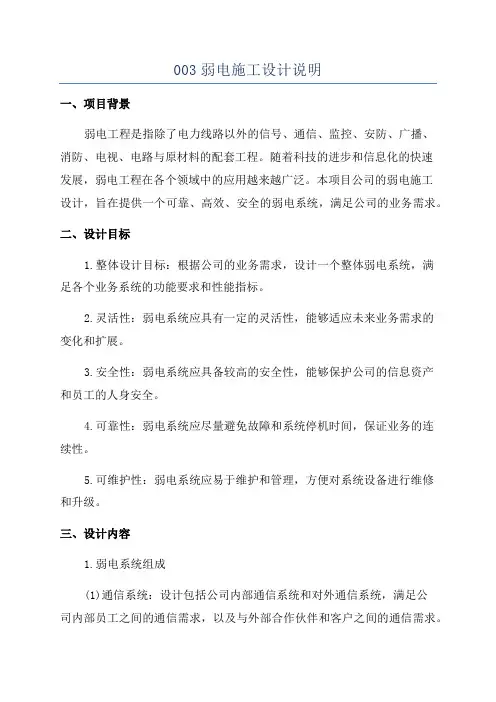

003弱电施工设计说明
003弱电施工设计说明一、项目背景弱电工程是指除了电力线路以外的信号、通信、监控、安防、广播、消防、电视、电路与原材料的配套工程。
随着科技的进步和信息化的快速发展，弱电工程在各个领域中的应用越来越广泛。
本项目公司的弱电施工设计，旨在提供一个可靠、高效、安全的弱电系统，满足公司的业务需求。
二、设计目标1.整体设计目标：根据公司的业务需求，设计一个整体弱电系统，满足各个业务系统的功能要求和性能指标。
2.灵活性：弱电系统应具有一定的灵活性，能够适应未来业务需求的变化和扩展。
3.安全性：弱电系统应具备较高的安全性，能够保护公司的信息资产和员工的人身安全。
4.可靠性：弱电系统应尽量避免故障和系统停机时间，保证业务的连续性。
5.可维护性：弱电系统应易于维护和管理，方便对系统设备进行维修和升级。
三、设计内容1.弱电系统组成(1)通信系统：设计包括公司内部通信系统和对外通信系统，满足公司内部员工之间的通信需求，以及与外部合作伙伴和客户之间的通信需求。
(2)监控系统：设计包括视频监控和安防报警系统，保障公司的安全和资产的保护。
(3)数据中心：设计一个高可靠性和高可用性的数据中心，用于存储和处理公司的重要数据和信息。
(4)网络系统：设计一个高速、稳定的网络系统，实现各个部门之间的无缝连接和信息共享。
(5)电视系统：设计一个能够提供全方位的电视娱乐和信息服务的系统，满足员工和客户的需求。
(6)其他系统：根据公司的特殊需求，设计其他适配的系统，如消防系统、音乐广播系统等。
2.弱电系统设计原则(1)整体性原则：弱电系统应当统筹规划，设计整体方案，保证各个系统之间的协调运作。
(2)合理化原则：弱电系统应设计合理的布线方式和设备配置，最大限度地提高系统的效率和性能。
(3)可扩展性原则：弱电系统应具备一定的扩展能力，能够适应未来业务需求的变化和发展的需要。
(4)安全性原则：弱电系统应设计合理的安全措施，保障信息资产的安全性和员工的人身安全。
弱电施工图纸设计说明
弱电施工图纸设计说明一、工程概述本弱电施工图纸设计旨在为具体项目名称提供全面、可靠且高效的弱电系统解决方案。
该项目位于项目地点，总建筑面积为建筑面积平方米，涵盖了建筑功能，如办公、住宅、商业等多种用途。
二、设计依据1、国家及地方现行的有关设计规范、规程及标准，如《智能建筑设计标准》（GB 50314-2015）、《综合布线系统工程设计规范》（GB 50311-2016）等。
2、建设单位提供的设计任务书及相关要求。
3、建筑、结构、给排水、电气等相关专业提供的设计图纸和资料。
三、设计范围本次弱电系统设计包括以下子系统：1、综合布线系统2、计算机网络系统3、安全防范系统（包括视频监控系统、入侵报警系统、门禁管理系统等）4、有线电视系统5、背景音乐及紧急广播系统6、多媒体会议系统7、机房工程四、综合布线系统1、系统概述综合布线系统是整个弱电系统的基础，为各类信息的传输提供高速、稳定的通道。
2、工作区子系统根据不同的使用功能，在工作区设置相应的信息插座，包括语音插座和数据插座。
插座采用符合标准的 RJ45 模块，安装高度距地面具体高度。
3、水平子系统水平线缆采用六类非屏蔽双绞线，满足语音、数据及图像等信号的传输要求。
线缆沿金属线槽或 PVC 管敷设至各工作区。
4、垂直子系统垂直干线采用大对数电缆和光纤，分别用于语音和数据的传输。
电缆和光纤敷设在弱电竖井内的桥架中。
5、管理子系统在每层的弱电间设置配线架，对水平线缆和垂直干线进行管理和连接。
6、设备间子系统设备间位于具体位置，安装有网络设备、服务器等核心设备。
五、计算机网络系统1、系统架构采用核心层、汇聚层和接入层的三层网络架构，确保网络的稳定性和可扩展性。
2、核心层核心交换机具备高速转发能力和强大的路由功能，负责整个网络的数据交换。
3、汇聚层汇聚交换机连接多个接入层交换机，对数据进行汇聚和处理。
4、接入层接入层交换机为终端设备提供网络接入，实现用户与网络的连接。
弱电方案设计说明
8.1、楼宇自控系统该系统主要用于对航站楼内机电设备（包括自动扶梯、登机桥等）、中央空调系统、低压配电系统和灯光照明系统的监测和控制，实行最佳的节能控制，确保航站楼内舒适的环境，同时加强设备的维护与管理，减轻维护人员的工作强度，从而降低能耗、延长设备使用寿命、提高工作效率和水平、节省航站楼运行费用，取得航站楼运行的最大经济效率。
8.2、火灾自动报警系统航站楼为人员密集、重要的超大型公共建筑，属火灾自动报警系统一级保护对象，采用控制中心报警控制系统。
根据航站楼建筑布局及管理、营运的需要，本新建航站楼设置一个消防分控室。
火灾自动报警系统采用集中控制、分区管理的监控模式。
消防控制中心负责各分控室火灾报警信号的集中监测、消防设备的集中控制和消防指挥。
各分控室负责监视所辖区域的火灾报警信号，在得到消防中心授权的情况下，对本辖区有关的消防设备进行二级控制。
各火灾报警控制器组成对等式环状网络。
火灾报警控制器均为该网络的独立节点。
每个节点都能发出、接收、纠错、转发网络信息。
当节点故障时，故障节点将被网络隔离。
当网络线路故障时，故障线路将自动被其两端的节点隔离。
根据航站楼各保护对象、火灾探测器工作特性选择相应类型的火灾探测器。
在消防分控中心设置联动控制台，控制方式分为自动控制和手动控制两种。
通过联动控制台，可以实现对以下设备的联动控制和监视：排烟及排烟补风机、正压送风机的启/停控制和运行/故障监视；消防水泵、喷淋泵的启/停控制及运行/故障监视；火灾应急照明点亮；非消防电源切除；防火卷帘门控制；电梯迫降控制；门禁系统开启控制等。
火灾自动报警系统及联动控制系统均采用总线制连接，消火栓泵、喷淋泵、排烟风机、补风机及正压风机还设置了手动硬线控制。
火灾应急广播，由公共广播系统兼任。
公共广播中心设于消防控制中心相邻位置。
公共广播分区不跨越防火分区，扩音机分区集中设置，并留有备用率。
消防中心、分控室设应急广播控制盘，可手/自动开启应急广播。
弱电初步设计说明
弱电初步设计说明第一篇：弱电初步设计说明弱电初步设计说明一、设计依据1、建筑概况：本工程位于____ 省（市），____ 区____ 路，总建筑面积____ m2。
地下____ 层，主要为车库、各种机房、库房，地上____ 层，主要为办公室、餐厅、会议室等。
本工程属于____ 类（办公、住宅）建筑。
建筑主体高度____ m，裙房高度____ m。
结构形式为____，基础为____，楼板厚度____ mm，垫层厚度为____ mm。
耐久年限为____年。
人防工程为____级，平战结合。
防火分类等级：____类，防火等级____级。
抗震设防烈度：____度；抗震设防分类：____类，按____度采取抗震措施。
2、各专业提供的设计资料包括建筑专业提供的作业图，结构专业提供的梁板图；水暖专业提供的消火栓、水流指示器、风机阀门；电器专业提供的相关资料。
3、建设单位提供的设计任务书、设计要求及相关的技术咨询文件。
本工程采用的主要规程规范《民用建筑电气设计规范》JGJ/T16-1992；《高层民用建筑设计防火规范》GB50045-1995(2001版)；《建筑设计防火规范》GBJ16-1987(2001版)；《火灾自动报警系统设计规范》GB50116-1998；《人民防空地下室设计规范》GB50038-1994；《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001版)；《建筑与建筑群综合布线系统工程设计规范》GBT50311-2000；《低压配电设计规范》GB50054-1995；《建筑物防雷设计规范》GB50057-1994(2000版)；《住宅设计规范》GB50096-1999(2003版)；《人民防空工程设计防火规范》GB50098-1999(2001版)；《智能建筑设计规范》GBT50314-2000；《民用闭路监视电视系统工程技术规范》GB50198-1994；《有线电视系统工程技术规范》GB50200-1994。
弱电施工设计说明
弱电施工设计说明1 设计依据1.1 建筑概况：本工程位于(省市) （区）（路）。
总建筑面积约m2。
地下层，主要为，地上层，主要为等。
本工程属于类（办公）建筑。
建筑主体高度m，裙房高度m。
结构形式为。
基础形式为。
建筑类别为：类，防火保护对象分级为级。
1.2 相关专业提供给的工程设计资料。
1.3 各市政主管部门对初步设计的审批意见。
1.4 甲方提供的设计任务书及设计要求。
1.5 国家现行的主要规范、规程及相关行业标准：《火灾自动报警系统设计规范》GB50116-98；《综合布线系统工程设计规范》GB50311-2007；《智能建筑设计标准》GB/T50314-《安全防范工程技术规范》GB50348-2004；《建筑物电子信息系统防雷技术规范》GB50343-2004；《入侵报警系统工程设计规范》GB50394-2007；《视频安防监控系统工程设计规范》GB50395-2007；《出入口控制系统工程设计规范》GB50396-2007；《民用建筑电气设计规范》JGJ16-2008等。
2 设计范围2.1 本设计包括红线内的以下内容:火灾自动报警系统、安全技术防范系统、有线电视和卫星电视接收系统、广播、扩声及会议系统、建筑设备监控系统、计算机网络系统、通信网络系统、综合布线系统、智能化系统集成。
2.2 移动通讯信号覆盖系统由电信部门负责设计、安装。
2.3 本工程电信分界点为地下一层弱电间电信总配线架处；有线电视分界点在光端机房。
电话交换系统、接入网等通信设施由电信部门负责设计、安装。
本设计仅负责总配线架以下的配线系统设计，并配合土建预留水平和垂直通路。
3 火灾自动报警系统3.1 防护等级本工程火灾自动报警系统的保护对象分级按级设置。
3.2 消防控制室3.2.1 本工程消防控制室设在首层，并设有直接通往室外的出口。
3.2.2 消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电气火灾报警主机、电梯监控盘和电源设备等组成。
弱电方案设计说明
弱电方案设计说明弱电方案设计说明弱电部分（智能建筑）需要建筑物是有高效、舒适、安全的建筑环境以之配套的智能化系统。
建筑设备智能化系统是采用计算机技术、自动控制技术和通信技术组成的高度自动化的综合管理系统。
对建筑物中的电力供应、暖通空调、冷排水、防灾、保安、停车场等设备系统进行集中监视和统筹科学管理。
综合协调、维护保养，保证机电设备高效运行、安全可靠、节能长寿，给用户提供安全、健康、舒适、温馨的生活环境与高效的工作环境。
一、设计依据1、建筑概况本工程位于浑南新区。
建筑面积29980㎡。
地下一层，地上十层，建筑主体高度46.2m。
主要为办公写字间、会议、功能用房、车库等；建筑防火等级为一级。
2、相关专业提供的设计资料。
3、建设单位提供的设计任务书及设计要求。
4、本工程采用的主要规程规范：《民用建筑电气设计规范》JBJ16-2008；《高层民用建筑设计防火规范》GB50045-95（2005年版）《火灾自动报警系统设计规范》GB50116-98《智能建筑设计标准》GB/T50314-2006《综合布线系统工程设计规范》GB50311-2007《有线电视系统工程技术规范》GB50200-94《建筑物电子信息系统防雷技术规范》GB50343-2004其他有关现行国家标准、行业标准及地方标准二、设计范围本设计包括红线内的以下内容：1、通信系统2、有线电视系统3、有线广播系统（包括背景音乐及应急广播）4、安全防范系统5、综合布线系统（电话、计算机）6、建筑设备监控系统（BAS））7、汽车库管理系统8、火灾自动报警系统（另见消防电气设计专篇）三、通信系统1、本工程设程控交换机2、根据电话进出线的数量选用电话用户总配线架、落地安装。
3、电话机房电源有变电所提供两路220V，50Hz电源，在机房经双电源自动切换装置由10KV A在线式UPS不间断电源供给。
4、程控电话交换机机房设置在一层，占用面积30㎡，设300mm净空架空地板。
弱电设计总说明
弱电设计总说明第一篇：弱电设计总说明施工设计总说明（一）一．概述（一）综合布线系统（二）计算机网络系统（三）安全防范系统（四）一卡通管理系统（五）背景音乐及紧急广播系统（六）酒店信息发布系统（七）卫星及有线电视系统（八）多媒体会议系统（九）智能灯光照明系统（十）机房建设、UPS不间断电源、防雷接地系统（十一）综合管路系统二．设计依据《智能建筑设计标准》《民用建筑电气设计规范》《建筑与建筑群综合布线系统工程验收规范》《建筑与建筑群综合布线工程设计规范》《工业企业通信设计规范》《工业企业通信接地设计规范》《国际布线标准》《通信系统机房设计》《信息技术设备互联国际标准》《商业建筑通信布线标准》《商业建筑电信通道及空间标准》《中华人民共和国通信行业标准》《UTP布线系统传输特性现场测试标准》《开放办公室水平布线追加条款》《安全防范工程程序与要求》《防盗报警控制系统通用技术条件》《民用闭路监视电视系统工程技术规范》《声系统设备互连的优选配接值》《电视和声音信号的电缆分配系统》《声音和电视信号电缆分配系统机电配接值》《30MHz~1GHz声音和电视信号电缆分配系统技术标准》《工业企业共用天线电视系统设计规范》《声音和电视信号电缆分配系统图形符号》《有线电视系统工程技术规范》《有线电视广播系统技术规范》《有线电视系统测量方法》《采暖通风与空气调节设计规范》《电气装置工程施工及验收规范》《工业自动化仪表工程施工及验收规范》《自动化仪表安装工程质量检验评定标准》（一）综合布线系统1）结构化布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，方便用户在需要时，形成各自独立的子系统。
综合布线分为4个部分：语音部分、酒店管理网部分、客房网部分、数字点播网部分。
2）结构化布线系统通信总机房设在四层计算机机房。
楼层的信息点线路均引到就近的楼层配线箱，再通过数据主干与通信总机房连接。
弱电设计说明完整版
弱电设计说明完整版弱电设计说明一、设计依据1)《智能建筑设计标准》GB/T50314-20002)《民用闭路监视电视系统工程技术规范》GB 50198-943)《安全防范工程技术规范》GB 50348-20044)《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20005)《建筑与建筑群综合布线系统工程验收规范》GB/T50312-20006)《建筑智能化系统设计技术规程》DBJ01-615-20037)《建筑物电子信息系统防雷技术规范》GB50343-20048)《民用建筑电气设计规范》JGJ/T16-92；9)《高层民用建筑防火规范》GB50045-95；(2005年版)10)《人民防空工程设计防火规范》GB50098-98；11)《人民防空地下室设计规范》GB50038-2005；12)《电子计算机房技术规范》GB50174-913)《有线电视系统工程技术规范》GB50200-94；14)业主提供的设计资料及要求；15)相关专业提供的设计资料；二、设计范围楼宇自控系统、综合安防系统、综合布线系统、有线电视系统、会议系统、排队叫号系统、大屏幕显示系统、触摸查询系统、弱电系统接地三、楼宇自控系统1、系统设计1) 整个建筑的楼宇自控系统（BAS）为完整的分布式集散控制系统，采用标准化局域网技术和开放型现场总线对与现场多种设备，多个子系统实施集中监控、联动和管理，对不同工作站及现场控制器的控制权限的设定由网络服务器完成；2)系统采用浏缆器/服务器（B/S）的模式（可为日后增加用户且不增加费用预备条件，以利于系统扩展）。
3)管理层网络采用TCP/IP标准通讯协议。
4)现场层采用开放型LON或RS485总线或其他工业标准总线形式。
5)系统电源采用集中与分散相结合方式供电，各子系统设置UPS 不间断电源，并能保证持续工作不小于1小时；6)BA系统的方案和设备的选择考虑“向上支持、向下兼容”的原则2、系统要求1)保证大厦生活和工作环境的舒适性；2)确保建筑物及内部人员的安全和灾害抵御能力，提供保证生命、财产、建筑物安全的必要措施；3)提供最佳的系统控制及节能措施和优化运行方案，以实现合理的能源管理，降低运行费用；4)实现物业管理自动化。
弱电系统设计总说明
弱电系统设计总说明11(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--设计总说明一、设计依据1. 上级部门批准的文件及甲方设计任务书。
2. 国家及行业现行有关设计规程、规范及标准,主要包括:（1）《民用建筑设计通则》（GB 50352-2005）；（2）《民用建筑电气设计规范》（JGJ 16-2008）；（3）《供配电系统设计规范》（GB-50052-2009）；（4）《低压配电设计规范》（GB50054-2011）；（5）《建筑设计防火规范》（GB50016-2014）；（6）《办公建筑设计规范》（JGJ 67-2006）；（7）《建筑物防雷设计规范》（GB50057-2010）；（8）《建筑物电子信息系统防雷技术规范》（GB50343-2012）；（9）《火灾自动报警系统设计规范》（GB50116-2013）；（10）《视频安防监控系统工程设计规范》（GB50395-2007）；（11）《综合布线工程设计规范》（GB 50311-2016）；（12）《建筑电气工程施工质量验收规范》GB50303-2015（13）《通信管道与通道工程设计规范》（GB 50373-2006）；（14）《通信建筑工程设计规范》YD 5003-2014；（15）《通信管道与通信工程设计规范》（YD 5007- 2003）；（16）《电信设备安装抗震设计规范》（YD 5059-2005）；（17）《通信线路工程设计规范》（YD 5102-2010）；（18）《SDH光缆通信工程网管系统设计规范》（YD／T 5080-2005）；（19）《数字体系（SDH）光纤传输系统工程设计规范》（YD 5095-2014）；（20）《光缆进线室设计规定》（YD／T 5151-2007）；（21）《固定电话交换网工程设计规范》（YD 5076-2014）；（22）《无线通信系统室内覆盖工程设计规范》（YD/T 5120-2015）；（23）《数字集群移动通信系统体制》（SJ／T 11228-2000）；（24）《通信电源集中监控系统工程设计规范》（YD 5027-2005）；（25）工信部、原信产部、原邮电部及电子部的有关标准；（26）国际标准化组织（ISO）相关标准；（27）国际电信联盟（ITU-T）、国际无线电咨询委员会（CCIR）、国际电工技术委员会（IEC）、国际电气与电子工程师协会（IEEE）的有关建议。
弱电设计说明
弱电设计说明工程说明一、工程概况本工程为xxxxxxx，总建筑面积约47426.17平方米，其中地下层总建筑面积约14036.22平方米，地上总建筑面积33389.95平方米，总层高20层，网络总机房设置在一层北侧通信网络机房内。
一至四层为酒店餐饮、娱乐办公场所，五楼为酒店内部办公场所，六至二十层为酒店客房部份。
二、深化设计依据1．有关国家现行规范、标准建筑设计防火规范 GB50016-2006智能建筑设计标准 GB/T50314-2006综合布线系统工程设计规范 GB50311-2007综合布线系统工程验收规范 GB50312-20072. 建设单位的意见与要求应业主要求及酒店业务需求增加集团办公网络，财务办公网络，餐厅包厢电话、网络，客房层工作间电话、网络，收银台网络等。
对酒店办公网络、客房网络按舟山当地要求结合五星酒店要求进行深化。
三、工程范围在业主方提供的框架弱电智能化施工图基础上，结合具体酒店项目经营优化施工方案，参考舟山当地其他五星级酒店通信及网络结构，对本酒店通信语音、办公、客房网络部分进行深化设计。
四、深化设计包括以下内容：1．综合布线系统 (语音、办公内网、外网、公司集团网、客房公安网络)：（1）原设计用于办公及客房的语音信息点429个，网络信息点共858个.结合实际及业主方需求，对总台、餐厅收费处、包厢、酒店办公区、楼层草席间等进行深化设计后语音信息点576个，网络信息点共1206个.（2）原设计管理间子系统每层弱电井综合网络机柜至一层网络机房敷设1根6芯多模光缆，不能满足现有酒店各种通信及设备传输需求，现改为2条12芯单模光缆，设计纤芯空余量为30%。
2．计算机网络系统(无线上网、办公内网、外网、公司集团网、客房公安网络)：（1）原设计酒店共分内部办公网及客人外网，按三级星型结构分布：核心层、汇聚层、接入层，并且核心层交换机无备份功能。
现深化后按二级星型结构，分设置3台核心层交换机，用于酒店办公内网，酒店客房公安网，酒店办公外网。
弱电深化设计说明
弱电深化设计说明弱电深化设计说明1、弱电系统概述1.1 弱电系统的定义1.2 弱电系统的作用和应用范围2、弱电系统设计流程2.1 弱电系统设计前的准备工作2.2 弱电系统设计流程步骤及内容 2.2.1 需求分析2.2.2 系统拓扑设计2.2.3 设备选型与布置2.2.4 系统接口设计2.2.5 安全设计2.2.6 系统维护考虑3、弱电系统各子系统设计3.1 通信子系统设计3.1.1 通信设备选型与布置3.1.2 通信网络设计3.1.3 通信信号传输设计3.2 监控子系统设计3.2.1 监控设备选型与布置3.2.2 监控网络设计3.2.3 各类型监控设计（视频监控、环境监测等） 3.3 安防子系统设计3.3.1 安防设备选型与布置3.3.2 出入口控制设计3.3.3 报警系统设计3.4 电力管理子系统设计3.4.1 电力监测与管理设备选型与布置3.4.2 电力传输设计3.4.3 电力负载管理设计3.4.4 能耗管理设计4、弱电系统集成与接口设计4.1 弱电系统与建筑物结构的集成设计 4.2 弱电系统与其他子系统的集成设计4.3 弱电系统接口设计原则5、弱电系统施工与配合要点5.1 施工前的准备工作5.2 弱电系统施工流程5.3 弱电系统与其他工程的配合要点5.4 施工中的注意事项6、弱电系统维护与管理6.1 弱电系统维护的重要性6.2 弱电系统维护工作内容6.3 维护计划的制定和执行6.4 弱电系统故障处理与排除7、弱电系统验收与备案7.1 弱电系统验收要求7.2 弱电系统备案程序7.3 弱电系统备案材料要求附件：1、弱电系统拓扑图2、弱电系统设备清单3、弱电系统接口文档法律名词及注释：1、法律名词1：法律名词1的注释2、法律名词2：法律名词2的注释3、法律名词3：法律名词3的注释。
弱电设计说明
（４）消防类水泵、风机不进入BAS;ﻫ（５)冷冻机应能从其控制屏(箱)内送出机组的运行状态、故障信号；能接受由BA系统发出的控制冷冻机的起、停信号；能根据控制系统的要求，进行制冷系统的顺序起停;ﻫ (6）ＢＡＳ包括：
①冷冻机、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制，状态显示,故障报警;ﻫ ②压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制;ﻫ ③送、排风机的时间程序控制;
4楼宇自控系统（ＢＡS）ﻫ（1）空调、制冷、供暖、通风、给排水、变配电系统、柴油发电机系统、公共区域照明等均纳入BＡＳ系统进行监控或监视；ﻫ（2）监控中心设于( )层。（)设置分站;
(3)ＢAＳ应具备机组的手／自动状态监视、启停控制、运行状态显示、故障报警、温度监测、湿度监测、控制及实现相关的各种逻辑控制关系等功能;
弱电设计说明
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
ﻫ关键词楼宇自控 综合布线有线电视安全防范停车场管理广播 火灾自动报警及消防联动
3设计范围
本设计包括红线内的以下内容：ﻫ（１）楼宇自控系统;
(2)综合布线系统(电话、计算机）(不涉及网络设备）;
(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。本设计仅考虑布线不涉及网络设备；
电气弱电部分设计说明
电力衰电工程设计说明电力部分 :1.电源 :10KV 电源由场所东部 10KV 市政供电2.10KV 开闭所整个规划区依据用电分区负荷计算表和用电负荷量, 整个规划区五座10KV 开闭所 ,开闭所均由场所东部市政供电,再向各建筑物供电 .开闭所尽量附设于建筑物内,设于分区内负荷最大的建筑之中,以求得最高的供电效率和最低的投资及运转成本.场所 B 区设二座10KV 开闭所 , 1 号开闭所设于B-5 区 ,供 A-1,A-2,A-3,A-4,A-5,A-6,B-1-B-2,B-3,B-4,B-5,B-6区办公,商业,住所,服务,道路,绿化,水体,公建等设备照明及动力用电 ;F 区设一座 10V 开闭所 , 2 号开闭所设于 F-1 区,供 B-7,B-8,B-9,B-10 区办公 ,商业 ,住所 ,服务 ,道路 ,绿化 ,公建等设备照明及动力用电.C 区设一座 10V 开闭所 , 3 号开闭所附设于C-4 区 ,供 C-1,C-2,C-3,C-4,C-5,C-6,C-7,C-8,F-1,F-2,F-3,F-4,F-5,F-6,F-7,F-8 区办公 ,商业 ,住所 ,服务 ,道路 ,绿化 ,公建等设备照明及动力用电 .D 区设一座10V 开闭所 , 4 号开闭所附设于D-8 区,供 C-9,D-1,D-2,D-3,D-4,D-5,D-6,D-7,D-8,D-9-1,D-10 区办公 ,商业 ,住所 ,服务 ,道路 ,绿化 ,公建等设备照明及动力用电 .E 区设一座 10V 开闭所 , 3 号开闭所附设于E-3 区,供 E-1,E-2,E-3,E-4,E-5,E-6,E-7,E-8,F-1,E-9 区办公 ,商业 ,住所 ,服务 ,道路 ,绿化 ,公建等设备照明及动力用电.各 10KV 开闭所 ,再以放射式向各建筑物内 10KV/0,4KV 变电所供电 . 10KV 开闭所 ,一般不独自建立 ,与本楼内10KV/0,4KV变电所联体建设,以节俭投资,节省占用建筑物面积 .各 10KV 开闭所均采纳双路供电 ,互为备用 ,自动切换 .3.10KV 变电所各分区内 10KV 开闭所 ,就近向各建筑物内 10KV/0.4KV 变电所供电 , 10KV 变电所 ,一般不独自建立 ,采纳附设式变电所 , 10KV 电源深入建筑物内负荷中心 , 变压后供楼内及周边地域用电 ,住所区内可考虑采纳室外箱式变电所 .5.线路10KV 及以下线路所有采纳埋地敷设方式 ,各主要城市干道埋地敷设可考虑设地下电缆地道 , 骨干路每隔100-200 米设一个内外环连统统道.其他各处均直埋 .弱电部分 :依据当地电信部门供给的规划区现场电信技术条件及技术要求 ,联合现场详细状况 ,为实现规划区内信息及数据沟通的要求 ,考虑到园划分区建设及当地自然条件等要素 ,拟在规划区东部 B-7 区商业建筑内建及规划区西部 E-4 建筑内各设一座综合信息数据中心 ,面积约 3000-5000 平方米 .整体负责整个规划区内信息传达与数据传输 .两座综合信息数据中心之间设局域网及电信通信联线联系弱电系统包含 :电话系统 ; 规划区内部网络系统 ; internet 系统 ;有线电视系统 ;闭路监控系统 : 消防自动报警控制系统 :综合信息数据中心作为信息通信的中心，主要包含以下设备和功能：1.软互换系统的主节点（包含SS、MG 、 Server等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电设计说明一、设计依据1)《智能建筑设计标准》GB/T50314-20002)《民用闭路监视电视系统工程技术规范》GB 50198-943)《安全防范工程技术规范》GB 50348-20044)《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-20005)《建筑与建筑群综合布线系统工程验收规范》 GB/T50312-20006)《建筑智能化系统设计技术规程》DBJ01-615-20037)《建筑物电子信息系统防雷技术规范》GB50343-20048)《民用建筑电气设计规范》JGJ/T16-92；9)《高层民用建筑防火规范》GB50045-95；(2005年版)10)《人民防空工程设计防火规范》GB50098-98；11)《人民防空地下室设计规范》GB50038-2005；12)《电子计算机房技术规范》GB50174-913)《有线电视系统工程技术规范》GB50200-94；14)业主提供的设计资料及要求；15)相关专业提供的设计资料；二、设计范围楼宇自控系统、综合安防系统、综合布线系统、有线电视系统、会议系统、排队叫号系统、大屏幕显示系统、触摸查询系统、弱电系统接地三、楼宇自控系统1、系统设计1) 整个建筑的楼宇自控系统（BAS）为完整的分布式集散控制系统，采用标准化局域网技术和开放型现场总线对与现场多种设备，多个子系统实施集中监控、联动和管理，对不同工作站及现场控制器的控制权限的设定由网络服务器完成；2)系统采用浏缆器/服务器（B/S）的模式（可为日后增加用户且不增加费用预备条件，以利于系统扩展）。
3)管理层网络采用TCP/IP标准通讯协议。
4)现场层采用开放型LON或RS485总线或其他工业标准总线形式。
5)系统电源采用集中与分散相结合方式供电，各子系统设置UPS不间断电源，并能保证持续工作不小于1小时；6)BA系统的方案和设备的选择考虑“向上支持、向下兼容”的原则2、系统要求1)保证大厦生活和工作环境的舒适性；2)确保建筑物及内部人员的安全和灾害抵御能力，提供保证生命、财产、建筑物安全的必要措施；3)提供最佳的系统控制及节能措施和优化运行方案，以实现合理的能源管理，降低运行费用；4)实现物业管理自动化。
3、设计目标1）先进性；2）可集成性；3）安全性；4）开放性；5）互操作性；6）可靠性；7）容错性；8）经济性。
4、空调设备监控系统1)制冷系统控制·冷冻站冷水机组控制：冷水机组、冷却塔、冷冻水泵、冷却水泵及其它配套装置；·冷水机组与冷却塔、冷却水泵、冷冻水泵顺序控制，显示启/停状态及故障报警；·冷水机组的运行台数，根据实际需要的冷负荷进行优化选择控制；·通过控制冷塔及供回水旁通阀，使冷却水回水温度在允许范围之内。
·膨胀水箱的液位控制。
2)冷冻水系统·冷水机组根据负荷侧的冷负荷进行冷水机组的启停；·冷冻水系统装有实时冷量测量装置，根据冷负荷自动控制冷水机组的工作台数及出力；·根据冷冻水供回水总管压差自动调节旁通阀保持供回水压差平衡；·实时监测并记录冷冻水系统中各设备的运行状态和运行参数：冷冻机启停、运行状态、故障报警；冷冻水回水流量；冷冻水泵启停、运行状态、故障报警；冷冻水供/回水温度测量；·具有能耗积累计算与运行时间统计等功能；·具有系统集成条件。
3)冷却水系统·每台冷却塔风机的启停、运行状态、故障报警；·根据冷冻机开启台数、室外温、湿度、冷却水温度决定开启冷却水泵及冷却塔风机台数；·依据节能原则安装电动阀在出水管上设温度测点，对各台流量进行调节，并适时打开混水阀。
4)空气处理机组·机组风机的启/停控制，故障报警；·根据回风温度控制制冷回水水量；·根据回风湿度自动启停加湿泵和电磁阀；·风机前后压差监测及风机运行状态监测；·调节能、回风百分比和供水（冷、热）调节阀以利节能，使送回风温度维持在设定范围内；·根据室外空气温度改变新风风阀开度，新风阀的最小开度的确定；·设过滤网压差报警，盘管防冻、风机、风阀和水阀联锁；·风阀、水阀的控制，采用PID调节；·工况自动转换5)新风机组·风机接程序自动启/停，故障报警；·根据温度与设定值的偏差，控制电动调节阀调节（冷或热）水量，使送风温度维持在设定范围内；·根据送风温度自动启/停加湿泵和电磁阀；·设过滤网压差报警、盘管防冻、风机、风阀和水阀联锁；·工况自动切换。
6)排风系统设备监控·由时间程序自动控制各种通风机和排风机的启/停运行状态，故障报警；·对排风兼排烟的风机平时由BA系统控制用于排风，火灾时由消防联动系统控制用于排烟。
7)给排水系统设备监控·监视大厦生活水箱的水位，低水位报警。
监视变频给水装置的运行及故障状态；·监视集水坑高低水位，并监视水泵的运行及故障状态。
潜水泵由液位计控制启/停，BA系统不对其进行控制；·大厦内的用水计量。
8)照明系统的监控系统按每天预先编程对照明系统进行开关控制，并监视其开关状态。
·停车库的照明定时启/停；·户外照明的定时启/停；·户外装饰照明、广告照明、标志照明的启/停；·泛光照明的定时启/停；·其他特殊场所的照明控制；·在特殊场所（如大堂、大宴会厅等）是否采用BUS控制方式与业主商榷后再定；·与安防、消防系统集成的照明控制要求。
9)变配电设备的监测系统①高压系统的监测·进出线真空断路器的开关状态及故障报警；·进线电流、电压、有功功率、无功功率、电度测量；·母联真空断路器的开关状态及故障报警；·变压器温度的监测与报警；·变压器风机运行状态，故障报警，必要时的启/停控制；②低压系统的监测：·进线断路器的开关状态，故障状态；·进线的电流、电压、有功功率、无功功率、电度测量；·母联断路器的开关状态，故障状态；·馈出断路器的开关状态，故障状态；·馈出支路的电流、监测。
③柴油发电机组的监测与报警系统：·机组工作状态及故障；·发电机组的启/停控制；·输出电压。
电流、频率、有功功率、功率因数的显示/记录；·并车成功的显示；·排风机启/停自动控制（与发电机组联动控制）；·送风机启/停自动控制；·日用油箱高低液位监测；·冬季体温系统的温度监测。
10)电梯监测系统整栋大厦设置一套完整的电梯运行监控系统（由电梯供货商提供）系统应能达到下列要求：·电梯运行状态监视及显示屏（放置在控制中心）；·电梯的故障报警；·开列历史记录及维护保养清单；·按时间程度、节假日设定电梯运行；·与消防联动控制系统实现联动；·电梯承包商需提供与外部计算机（或DDC）联网通信的接口，以实现系统集成；四、综合安防系统本工程采用集成式安全防范系统，综合安防系统的监控中心设置于大楼的首层，与其他系统合用中控室。
本系统由闭路电视监控、门禁管理、巡更管理、入侵报警、车库管理和安防信息综合管理系统组成。
安防信息综合管理系统通过统一的系统平台将安全防范各个子系统联网，实现控制中心对整体安防信息的系统集成和自动化管理。
安防信息综合管理系统具有标准、开放的通信接口和协议，以便进行IBMS系统集成，并留有与公安110报警中心联网的通信接口。
系统电源采用双路电源末端自动互投供电方式，安防控制中心设备的电源均由UPS提供。
安防前端设备采用集中式供电，由安防中心的UPS供电，电源变换器/箱设于各层弱电间。
1.闭路电视监控系统(1) 系统设计外交部新闻领事中心综合楼在首层设安防监控室，监控室内设有监视器、后端设备、控制主机等设备。
在主要出入口、通道、大堂、电梯厅、车库等重点部位设置彩色摄像机。
(2) 系统构成闭路电视监控系统由彩色摄像机、交换机、监视器、前端设备、后端设备、显示设备等组成，通过以上设备可完成对现场图像信号的采集、切换、控制、记录、显示等功能。
a．前端采用彩色摄像机，其管线经弱电安防桥架引致竖井内前端设备（信息存贮柜），信息存贮柜使用双绞线及光纤传输信号到首层弱电竖井内的交换机，经交换机进入控制中心主交换机然后将视频信号传输到电视墙上。
其中使用RVV3*1.5线缆提供电源。
b．在中央控制室通过多媒体工作站等实现视频信息的管理、切换、传输和控制。
c．各种线缆穿管经过桥架敷设接入中控室。
由中控室集中供电，各层相应位置设置安防变压器箱 ,由中控室引来220V电源变压为24V为前端设备提供电源。
中控室设置UPS电源。
(3) 监控目标设置室内监控重点部位：所有主要出入口、通道、大堂、电梯厅、车库等部位设置彩色摄像机，共190台（室内球型摄像机32台、室外球型摄像机10台、电梯专用摄像机10台、固定半球型摄像机128台、固定枪型摄像机10台，190台中包含8台周界球型摄像机，不包含停车场所用图像对比用摄像机）。
室外监控与周界防范相结合，共设置8摄像机。
控制中心的设置和功能(4) 监控中心控制功能安防控制中心设置在首层，负责安防协调、指挥监控工作。
在中控室内设置专业操作台，并考虑室内布局等因素，便于监视、利于维护。
并将所有信号通过6层统一引致旧楼安防主控室内。
中控室用显示器和监视器组成监视墙，可显示所有监视点的画面。
既可以显示所有画面，也可以用循环的方式按顺序或编制的次序显示单一画面，以及固定监视某一图像。
(5) 中控室其它功能统一供给摄像机、监视器及其设备所需的电源，由监控室操作通断,并确保供电安全。
输出、接收各种遥控信号。
对视频信号进行时序或手动切换。
监视、录像和查询。
配有视频打印设备记录视频和录像资料。
室内温度16-28度；湿度50-70%为宜。
2.门禁管理系统门禁管理系统采用联网式的系统，读卡器主要设置于各控制室、重要设备机房、库房、重点办公用房、内部会议室及内部用电梯厅和楼梯出入口等重点部位，控制本区域人员的进出。
门禁控制主机与闭路电视监控系统主机设在同一间控制室，并与CCTV系统进行联动。
根据本工程建筑布局，东南、东北电梯楼梯为内部人员入口，需刷卡才能进入。
西南、西北电梯楼梯为公共入口，但九层以上为内部用房，进入九层以上楼内需刷卡。
系统主要功能：有效卡的识别：只有有效的卡才能放行（持卡人的权限、有限的时间内）。
