ZXR10-1800路由器调试方法
迈普1800路由器使用及调试手册
一、路由器登录1、串口方式登录2、telnet方式登录登录的用户名密码都是admin二、线路选择情况：首先是3G无线线路，其次是ADSL拨号线路，最后是局域网线路，默认情况下是3G线路。
1、3G线路所使用的端口是：interface cellular3/0在配置模式下输入：sh run int cellular 3/0，显示该端口的配置信息，如下图：该端口为启用状态通过以下操作，停用该端口：再输入sh run int cellular 3/0命令，该端口显示配置信息如下：该端口为停用状态2、ADSL拨号线路所使用的端口是：interface dialer0在配置模式下输入：sh run int dialer0，显示该端口的配置信息，如下图：该端口为启用状态通过以下操作，停用该端口：再输入sh run int dialer0命令，该端口显示配置信息如下：该端口为停用状态3、局域网线路线路所使用的端口是：interface fastethernet 0在配置模式下输入：sh run int fastethernet 0，显示该端口的配置信息，如下图：该端口为启用状态通过以下操作，停用该端口：再输入sh run int dialer0命令，该端口显示配置信息如下：该端口为停用状态三、配置修改1、3G线路默认情况是3G线路，不需要进行配置修改dd#sh int cellular 3/0（显示该端口状态，如下图）line protocol is up表示该端口协议已经UP了2、ADSL拨号线路ADSL拨号方式要修改ADSL拨号的用户名和密码，以及把dialer0端口的状态设置为启用具体操作如下：DD#CONF Tdd(config)#int cellular 3/0dd(config-if-cellular3/0)#shutdowndd(config-if-cellular3/0)#exitdd(config)#int dialer 0dd(config-if-dialer0)#no shutdd(config-if-dialer0)# ppp chap password adsl拨号密码dd(config-if-dialer0)# ppp chap hostname adsl拨号用户名dd(config-if-dialer0)# ppp pap sent-username adsl拨号用户名password adsl拨号密码dd(config-if-dialer0)#exitdd(config)#exitdd#sh int dialer 0 （显示该端口状态，如下图：）line protocol is up(spoofing)表示该端口协议没起来3、局域网线路局域网线路要修改3G端口、ADSL拨号端口状态为shut，修改局域网端口的IP地址以及路由，具体操作如下：dd#conf tdd(config)#int cellular 3/0dd(config-if-cellular3/0)#shutdowndd(config-if-cellular3/0)#exitdd(config)#int dialer 0dd(config-if-dialer0)#shutdowndd(config-if-dialer0)#exitdd(config)#int fastethernet 0dd(config-if-fastethernet0)#no shutdowndd(config-if-fastethernet0)#ip address （为对应局域网的IP地址，为局域网的子网掩码）dd(config-if-fastethernet0)#exitdd(config)#ip route 10 （为对应局域网的网关地址）dd#sh int fastethernet 0 （显示该端口状态，如下图：）line protocol is down表示该端口没激活，网线不通一、常用调试命令dd#sh ip route （显示当前路由表）下图是3G线路时的路由表：下图是ADSL线路时的路由表：下图是局域网线路时的路由表：dd#sh crypto ipsec sa （显示ipsec隧道sa情况）如果显示如下内容，表示隧道连接正常：dd#sh crypto ike sa （显示SA的状态）如果显示如下内容，表示SA状态正常：SA显示不正常的情况如下图：如果显示如图内容，表示ipsec隧道建立不成功。

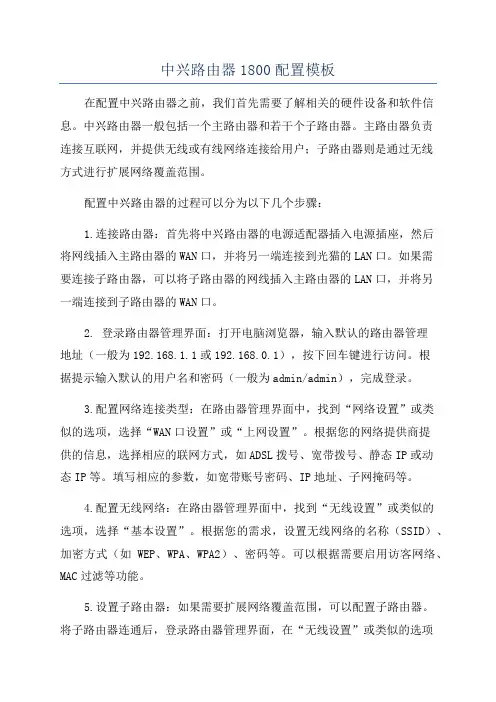

中兴路由器1800配置模板
中兴路由器1800配置模板在配置中兴路由器之前，我们首先需要了解相关的硬件设备和软件信息。
中兴路由器一般包括一个主路由器和若干个子路由器。
主路由器负责连接互联网，并提供无线或有线网络连接给用户；子路由器则是通过无线方式进行扩展网络覆盖范围。
配置中兴路由器的过程可以分为以下几个步骤：1.连接路由器：首先将中兴路由器的电源适配器插入电源插座，然后将网线插入主路由器的WAN口，并将另一端连接到光猫的LAN口。
如果需要连接子路由器，可以将子路由器的网线插入主路由器的LAN口，并将另一端连接到子路由器的WAN口。
2. 登录路由器管理界面：打开电脑浏览器，输入默认的路由器管理地址（一般为192.168.1.1或192.168.0.1），按下回车键进行访问。
根据提示输入默认的用户名和密码（一般为admin/admin），完成登录。
3.配置网络连接类型：在路由器管理界面中，找到“网络设置”或类似的选项，选择“WAN口设置”或“上网设置”。
根据您的网络提供商提供的信息，选择相应的联网方式，如ADSL拨号、宽带拨号、静态IP或动态IP等。
填写相应的参数，如宽带账号密码、IP地址、子网掩码等。
4.配置无线网络：在路由器管理界面中，找到“无线设置”或类似的选项，选择“基本设置”。
根据您的需求，设置无线网络的名称（SSID）、加密方式（如WEP、WPA、WPA2）、密码等。
可以根据需要启用访客网络、MAC过滤等功能。
5.设置子路由器：如果需要扩展网络覆盖范围，可以配置子路由器。
将子路由器连通后，登录路由器管理界面，在“无线设置”或类似的选项中，选择“无线中继”。
选择“开启中继功能”，并输入主路由器的无线网络密码。
点击保存并应用设置，等待子路由器重启。
6.配置其他高级功能：中兴路由器还提供了诸多高级功能，如端口映射、动态DNS、虚拟服务器、VPN等。
根据您的需求，可以进一步配置这些功能。
7.测试网络连接：在完成以上配置后，可以通过连接无线网络或插入网线的方式，测试网络连接是否正常。
中兴的路由器怎么设置
中兴的路由器怎么设置中兴的路由器怎么设置中兴无线路由器设置的步骤1.下一步就看到这个页面，如果您不是拨号上网(动态IP)的用户，那就需要问问你的IT或者运营商来了解配置细节，他们应该会您搞定的。
这里MUT值很有意思，中兴的设置成1500也可以使用。
可能他说的是局域网的MUT值，因为ADSL默认值是1492的。
而且经测试填写1500似乎路由器工作的更好更稳定。
2.下一步就是确认这些信息了，如果你照着上面的做，应该都对的，那就应用吧。
此设备未接电话线的时候，ADSL灯是闪烁的，接好线，信号同步了ADSL灯是常亮的。
如果一切顺利，那么30秒以内，Internet的灯也会亮起。
3.单AP多SSID的我只在一些工业的AP中见过，配合他的端口优先级别能配置出某个无线入口可以保证上网速度，其他不重要的无线接入走别的SSID进来，另外他的每个SSID可以独立配置是否隔离，这个也非常实用的。
这个就看客户的使用环境了。
4.在中兴无线路由设置内该有的配置项目都有。
哦提醒一句，单个SSID的安全(传输加密)配置是在上图的端口配置后选择“ 铅笔”图标修改。
下面介绍一下他的高级功能中有点代表性的功能。
这是做访问控制的，个人觉得不应该放在安全配置里面。
IP的控制倒是有一定的.安全意义。
虚拟主机的功能会用的客户都明白这是做什么的。
普通客户可以忽略这个。
5.这是刚才提到的端口优先级配置页面，个人感觉是一个比较容易配置的流量控制界面。
比专业的QOS来的容易让普通客户理解。
如果这个固件加入VLAN或局域组的配置就好了，那么就可以配合多SSID和有线部分互相隔离的网络结构了这个还是非常有用的。
6.这里有基本的防火墙功能，躲在路由器后面还是要比暴露在公网上要安全的多。
远程也有，也不只一种方式，还可以限制访问的IP 地址，方便的同时兼顾了安全，中兴这方面的还考虑的不错。
然后状态内的都是一些信息7.这里更证明了多SSID就是一个天线发射出4个无线入口，很好玩的功能哦。
ZXR10_1800路由器配置说明
ZXR10 1800路由器配置发表于2010-04-20 17:05:47ZXR10 1809&1800系列路由器简单配置，功能很多，这里只配置两个协议，主要是为了能让它实现简单路由上网，其它的功能暂不需要所以暂不管它，到用时再学吧。
首先用超级终端进入路由器配置，这里值得注意的是载波率为115200并非默认的9600配置代码ZXR10>enZXR10>zxr10 //密码ZXR10#config terminal //进入全局配置模式ZXR10(config)#web enableZXR10(config)#ip local pool dhcp 192.168.10.2 192.168.10.254 255.255.255.0 //DHCP地址域名称及地址范围ZXR10(config)#ip dhcp enable //启用路由器DHCP功能ZXR10(config)#ip dhcp server dns 211.142.210.99 211.142.210.100 //设置DHCP的域名服务器ZXR10(config)#interface fei_1/2 //内网口ZXR10(config-if)#porttype l3 //设置端口属性为三层ZXR10(config-if)#ip address 192.168.10.1 255.255.255.0 //设备内网口接口地址ZXR10(config-if)#ip dhcp mode server //设置内网口启用DHCPZXR10(config-if)#ip dhcp server gateway 192.168.10.1 //设置内网口DHCP 网关ZXR10(config-if)#peer default ip pool dhcp //设置内网口DHCP所用地址域ZXR10(config-if)#exitZXR10(config)#ip dhcp server update arpZXR10(config)#ip local pool conflict-ip 10ZXR10(config)#ip dhcp server leasetime 90ZXR10(config)#ip nat start //启用路由器NA T功能ZXR10(config)#interface fei_1/2ZXR10(config-if)#ip nat inside //设置内网口NA T属性ZXR10(config-if)#exitZXR10(config)#interface fei_1/1 //外网口ZXR10(config-if)#porttype l3 //设置端口属性为三层ZXR10(config-if)#ip address 211.142.218.162 255.255.255.252 //设置外网口接口地址，及业务地址ZXR10(config-if)#ip nat outside //设置外网口NAT属性ZXR10(config-if)#exitZXR10(config)#acl standard number 10 //NAT转换规则ZXR10(config-std-acl)#permit 192.168.10.0 0.0.0.255 //设置NAT转换的私网地址段ZXR10(config-std-acl)#exitZXR10(config)#ip nat pool outpool 211.142.218.162 211.142.218.162 prefix-length 30 //设备NA T转换后的公网地址，也即业务地址ZXR10(config)#ip nat inside source list 10 pool outpool overload //匹配NAT 转换规则ZXR10(config)#ip route 0.0.0.0 0.0.0.0 211.142.218.161 //设置路由器默认路由ZXR10(config)#exitZXR10#write //保存配置配置说明ip nat pool tartIP endip prefix-length NAT转换池其中的开始IP和结速IP 均为外网IP非私网IPip local pool pool_name start_ip end_ip subnet_mask 配置dhcp地址池私网IP池portytype l3 设置为端口为三层 OSI的下三层即网络层l2为数据链路层即是做交换机交换数据用ip local pool conflict-ip 10 IP冲突时间ip dhcp server leasetime 90 IP租期时间ip dhcp server update arp 更新arpstand acl number acl_number 标准访问控制列表 1-99为标准控制列表 100-199为扩展控制列permit 192.168.10.0 0.0.0.255 允许NAT地址转换的IP地址的规则，后面的为子网掩码，逆向子网掩码ip nat inside/ouside 分别为地址转换的内网和地址转换的外网ip route 0.0.0.0 0.0.0.0 gateway 所有的数据向网关发送ip nat inside source list acl_number pool nat_poolname overload NAT转换。

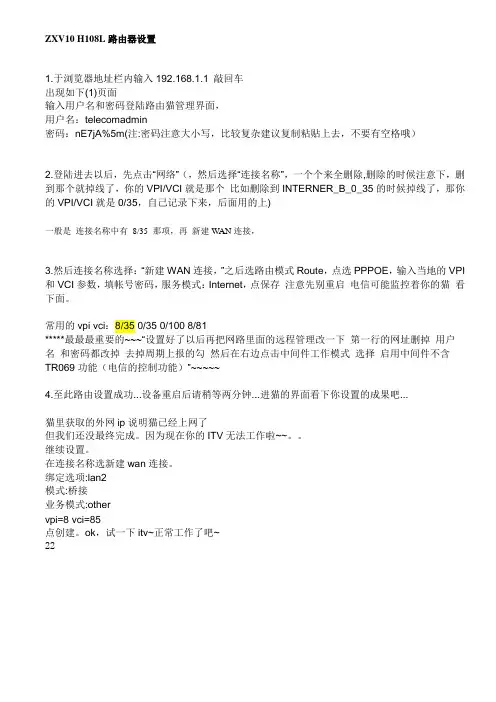

中兴ZXV10 H108L路由器设置
ZXV10 H108L路由器设置1.于浏览器地址栏内输入192.168.1.1 敲回车出现如下(1)页面输入用户名和密码登陆路由猫管理界面，用户名：telecomadmin密码：nE7jA%5m(注:密码注意大小写，比较复杂建议复制粘贴上去，不要有空格哦）2.登陆进去以后，先点击“网络”（，然后选择“连接名称”，一个个来全删除,删除的时候注意下，删到那个就掉线了，你的VPI/VCI就是那个比如删除到INTERNER_B_0_35的时候掉线了，那你的VPI/VCI就是0/35，自己记录下来，后面用的上)一般是连接名称中有8/35 那项，再新建W AN连接，3.然后连接名称选择：“新建WAN连接，”之后选路由模式Route，点选PPPOE，输入当地的VPI 和VCI参数，填帐号密码，服务模式：Internet，点保存注意先别重启电信可能监控着你的猫看下面。
常用的vpi vci：8/35 0/35 0/100 8/81*****最最最重要的~~~“设置好了以后再把网路里面的远程管理改一下第一行的网址删掉用户名和密码都改掉去掉周期上报的勾然后在右边点击中间件工作模式选择启用中间件不含TR069功能（电信的控制功能）”~~~~~4.至此路由设置成功...设备重启后请稍等两分钟...进猫的界面看下你设置的成果吧...猫里获取的外网ip说明猫已经上网了但我们还没最终完成。
因为现在你的ITV无法工作啦~~。
继续设置。
在连接名称选新建wan连接。
绑定选项:lan2模式:桥接业务模式:othervpi=8 vci=85点创建。
ok，试一下itv~正常工作了吧~22路由设置示图：下面是无线设置示图：。
怎样调试路由器
怎样调试路由器
调试路由器的方法有:
1. 连接路由器与电脑或手机,确保线路连接正常。
用网线将计算机连接到路由器的LAN口。
2. 查看路由器配置页面,一般通过浏览器访问路由器默认IP(192.168.1.1)。
输入账号密码登录。
3. 检查WAN端口拨号上网设置,请联系运营商获取拨号上网账号密码。
设置要和SIM卡或光猫信息一致。
4. 设置无线网络名称和密码,确保与连接设备的WiFi设置一致。
设置安全加密方式,如WPA2。
5. 调整无线信道,尽量使用不重叠的信道,避免干扰。
6. 根据现场情况,调整路由器天线方向,确保信号强度。
7. 设置MAC地址过滤,blockList等访问控制和安全设置。
8. 开启UPnP端口映射,配置映射规则。
确保局域网设备可通过路由器访问互联
网。
9. 检查固件版本,如有更新及时升级,修复Bug。
10. 确认各项参数设置完成后,保存配置重启路由器,使设置生效。
根据现场具体情况灵活调试,确保网络畅通稳定。
中兴光猫路由器设置无线网络的方法
中兴光猫路由器设置无线网络的方法1、将电脑与光猫路由器ZXV10 H108L 的任意LAN口连接。
如果您的电脑无法连接光猫路由器的时候，请看下图的电脑设置。
修改Internet协议TCP/IP即可。
路径是网上邻居--属性--本地连接--属性--常规，下拉找到Internet协议TCP/IP。
2、电脑与光猫路由器成功连接后，浏览器地址输入192.168.1.1 打开，早前网上说的超级用户：telecomadmin 和密码：nE7jA%5m，无法登陆。
当然路由器后面贴上的user 用户名和密码权限是不能设置达到我们目的的，这时候请用超级用户名cmcc 和密码cmcc 登陆，看清楚，字母后面有空格即是“cmcc ”忽略双引号3、成功登陆，要注意一定要切换成IE内核来浏览，要不就看不到左边栏，也就无法找到设置的选项了。
4、网络--宽带设置--宽口连接设置，新建一个连接，如果不能新建，可把其他的连接删除重新新建一个如下图。
模式--选pppoe;新连接名称--用你喜欢的字母;注意要点--VPI/VCI一般选8/35，可以根据各地选填;账户和密码是你电信宽带的拨号用户名和密码;其他默认，然后点击创建。
5、网络--宽带设置--端口绑定--广域网连接选择你刚才创建的新连接名称。
全部勾选lan1 lan2 lan3 lan4 ssid1。
点击确定。
6、oK，看到这里我们可以设置WIFI了，网络--WLAN设置--基本设置11n，勾选无线开关，其他默认，然后点确定。
7、网络--WLAN设置--多SSID设置，默认名称是CMCC，你可以修改成你喜欢的wifi名称。
比如：520WIFI。
名称一定要是字母或数字，不能用中文哦，中文的WIFI名称会显示乱码。
点击确定。
8、网络--WLAN设置--安全设置，认证方式默认open，我们下拉选择最后的wpa/wpa2，选这个比较难破解，你懂的。
密码输入你喜欢的密码吧，点击确定。
ok设置到这里，wifi 还不能连接上网哦。
中兴ZXR10 1800路由器配置
ip nat translation timeout protocol udp port 4001 d
ip nat translation timeout protocol udp port 4002 d
ip dhcp server update arp
!
ip dhcp-client enable
!
urpf log off
!
ip udp-helper disable
!
ip local pool conflict-ip 1
ip local pool pool1 192.168.2.2 192.168.2.254 255.255.255.0
HDJXTHJ#show run
Building configuration...
!
!
ip dhcp enable
ip dhcp ramble
ip dhcp server dns 211.138.91.1 211.138.91.2
ip dhcp server leasetime 1200
user-authorization-type local
!
line console 0
no login authentication
!
banner incoming @
*****************************************************
!
interface fei_1/1
out_index 7
ZXR10路由器基本操作和配置
ZXR10路由器基本操作和配置：配置方式：串口、telnet、网管等方式。
串口用户名和密码有三种认证方式：本地认证、远端RADIU S认证和远端RACACS+三种。
ZXR10(config)#user-authen ti cati on-type local//配置验证方式为本地认证ZXR10(config)#userna me zte passwo rd zte //配置用户名和密码ZXR10(config)#line consol e 0ZXR10(config-line)#loginauthen ti cati on //开启串口认证ZXR10(config)#radius authen ti cat i on-group1//进入认证组1ZXR10(config-auth-group-1)#server 1 192.168.5.211 key zxr10port 1812 //配置密钥、所使用的端口号和服务器的IP地址，密钥必须和服务器上的设置相同ZXR10(config-auth-group-1)#nas-ip-address 1.1.1.1 //设置认证报文的源地址，可设为lop pbac k地址；此项不设则使用出端口地址为源地址ZXR10(config-auth-group-1)#timeou t 5 //设置认证报文超时时间，默认为3秒ZXR10(config-auth-group-1)#max-retrie s 5 //设置报文超时后最大重复次数，默认为3次ZXR10(config-auth-group-1)#exitZXR10(config)#user-authen ti cati on-type aaa chap //配置认证为A A A认证，此处为cha p认证ZXR10(config)#aaa authen ti cati on logindefaul t rds-group1//在AAA认证中配置为R A DIU S认证ZXR10(config)# line consol e 0ZXR10(config-line)#loginauthen ti cati on //开启串口认证ZXR10(config)#tacacs enable//使能taca csZXR10(config)#tacacs-server host 192.168.1.2 key zte //配置taca cs远程登录服务器，密钥为zteZXR10(config)#tacacs-server packet 1024 //设置taca cs认证时的包长ZXR10(config)#tacacs-server timeou t 5 //设置taca cs认证超时时间ZXR10(config)#aaa group-server tacacs+ zte //创建aaa tacacs服务器组名字为zteZXR10(config-sg)#server 192.168.1.2 //配置该组使用S erve r地址ZXR10(config-sg)#exitZXR10(config)#user-authen ti cati on-type aaa chap //配置认证方式为AAA认证，此处为cha p 认证ZXR10(config)#aaa authen ti cati on logindefaul t groupzte //在AAA认证中配置ta cacs方式认证ZXR10(config)# line consol e 0ZXR10(config-line)#loginauthen ti cati on //开启串口认证注：RADIUS认证和TA CACS+认证不只对串口连接生效，对于teln e t连接也生效。
ZTE中兴路由器设置图文教程
ZTE中兴路由器设置图⽂教程电脑设置⾸先确保你电脑是⾃动获取⽹络地址的，查看⽅式如下。
把电脑的⽹⼝和路由器的LAN⼝⽤⽹线连起来。
在浏览器中输⼊192.168.1.1的地址即可看见登录页⾯。
如果还是不能打开该⽹页的话尝试在通电状态下长按路由器背后的reset按键5秒，把路由器的配置恢复出⼚值。
登录界⾯采⽤默认的⽤户名和密码登录即可。
⽤户名和密码均是：admin。
第⼀次登录时会进⼊向导页⾯。
如果你具有⾜够的⽹络知识，可以直接“退出向导”。
通常情况下跟随向导配置更好。
向导界⾯进⼊向导页⾯后点击“下⼀步”就进⼊了上⽹⽅式选择的页⾯。
通常90%的⽤户都采⽤的是pppoe⽅式上⽹。
如果你家的宽带服务商（电信、联通、移动、铁通等）给了你上⽹账号和密码的话则采⽤pppoe⽅式；如果是接上⽹线直接能够上⽹的话则采⽤DHCP⽅式。
选择了合适的上⽹⽅式后进⼊了⽆线配置界⾯。
⽆线⽹络名称（WiFi名称）可以改成⼀个你容易识别的名称，例如zhangsan、lisi-home等等。
安全模式没特殊要求的话就采⽤默认的“混合模式”，⼀般情况下不要使⽤“WEP”加密⽅式，容易被破解，更不要使⽤“不加密”。
密码长度为8~63位，采⽤10⼏位密码即可。
不要采⽤“11111111”、“12345678”等太简单的密码。
配置完成后点击“下⼀步”。
点击“完成”就成功的配置了基本上⽹参数。
如果要修改配置的话进⼊相应的页⾯即可。
⾼级功能使⽤带宽控制功能带宽控制功能默认是关闭的，如果要启⽤该功能的话⾸先应该知道运营商给⾃⼰开通的是多少兆带宽。
如果把带宽总量搞错的话，启动带宽控制功能后反⽽会带来负⾯影响。
通常说的4兆宽带就填4000Kbps、8兆宽带就填8000Kbps。
填写后点击提交。
中兴路由器⽀持两种控制⽅式。
⼀般情况下采⽤“智能分配模式”即可，改⽅式会智能的分配带宽。
例如在⽤IPad上⽹的同时还有台电脑在下BT，那么智能带宽就会对BT下载做⼀定的流量限制，保证IPad上⽹。
ZXR10 1800路由器配置说明
ZXR10 1800路由器配置说明ZXR10 1800路由器配置说明一、ZXR10 1800路由器简介1.1 产品概述1.1.1 路由器基本功能1.1.2 路由器硬件规格1.1.3 路由器软件版本1.2 ZXR10 1800路由器外观1.2.1 前面板介绍1.2.2 后面板介绍二、路由器安装与启动2.1 硬件安装2.1.1 路由器开箱检查2.1.2 路由器与设备连接2.2 路由器启动配置2.2.1 登录路由器2.2.2 路由器基本配置三、路由器网络配置3.1 接口配置3.1.1 网络接口说明3.1.2 接口状态监控3.1.3 接口配置示例3.2 路由配置3.2.1 静态路由配置3.2.2 动态路由配置3.2.2.1 RIP配置3.2.2.2 OSPF配置3.2.2.3 BGP配置3.3 VRRP配置3.3.1 VRRP基础概念3.3.2 VRRP配置示例四、路由器安全配置4.1 访问控制列表（ACL）配置4.1.1 ACL基本概念4.1.2 ACL配置示例4.2 防火墙配置4.2.1 防火墙基本概念4.2.2 防火墙配置示例五、路由器管理配置5.1 用户管理配置5.1.1 用户权限分级5.1.2 用户管理配置示例5.2 系统管理配置5.2.1 系统时间配置5.2.2 系统日志配置5.2.3 系统升级配置附件：- ZXR10 1800路由器规格说明书 - ZXR协议手册- 路由器配置示例文件法律名词及注释：1、ACL：Access Control List，访问控制列表，用于控制网络流量的访问权限。
2、VRRP：Virtual Router Redundancy Protocol，虚拟路由器冗余协议，用于在多个路由器之间实现冗余和负载均衡。
3、RIP：Routing Information Protocol，路由信息协议，一种基于距离矢量算法的动态路由协议。
4、OSPF：Open Shortest Path First，开放式最短路径优先，一种基于链路状态算法的动态路由协议。
ZXR10路由器基本操作和配置
ZXR10路由器基本操作和配置ZXR10路由器基本操作和配置1、简介1.1 概述1.2 产品特点1.3 硬件规格1.4 软件版本2、准备工作2.1 路由器连接2.2 IP地质分配2.3 登录路由器3、基本配置3.1 修改路由器主机名3.2 设置管理口IP地质3.3 配置DNS服务3.4 设置SNMP4、配置接口4.1 配置以太网口4.2 配置VLAN4.3 配置子接口4.4 配置隧道接口5、配置路由5.1 配置静态路由5.2 配置动态路由 (RIP, OSPF, BGP)5.3 配置路由策略6、安全配置6.1 配置ACL6.2 配置防火墙6.3 配置VPN6.4 配置端口安全7、网络服务配置7.1 配置DHCP7.3 配置IPSec7.4 配置IP地质池8、系统管理8.1 用户管理8.2 系统日志8.3 硬件监控8.4 系统升级9、故障排除9.1 基本故障排查9.2 排除物理连接问题9.3 排查配置错误9.4 路由器性能分析10、附件附件A：示例配置文件附件B：命令行参考手册法律名词及注释：1、路由器：一种用于在网络之间传递数据包的设备。
它基于目的地IP地质自动寻找最佳传输路径，并进行数据转发。
2、IP地质：Internet Protocol Address的缩写，用于标识网络中设备的唯一地质。
3、VLAN：Virtual Local Area Network的缩写，通过将网络中的设备进行逻辑划分，实现不同网络的隔离和管理。
4、静态路由：网络管理员手动配置的路由表条目，通过固定的路径来转发数据包。
5、动态路由：路由器根据网络拓扑变化，自动更新路由表的路由方式。
6、ACL：Access Control List的缩写，用于限制网络流量通过路由器的权限。
7、IPSec：Internet Protocol Security的缩写，用于通过对数据进行加密和认证，确保网络通信的安全性。
8、NTP：Network Time Protocol的缩写，用于同步网络设备的时间。
ZXR10路由器基本操作和配置
ZXR10路由器基本操作和配置ZXR10路由器基本操作和配置1.硬件连接1.1 连接路由器电源1.2 连接路由器与电脑的网络线1.3 连接路由器与其他设备的网络线2.登录路由器控制台2.1 打开web浏览器2.2 输入默认的管理IP地质2.3 输入用户名和密码进行登录3.路由器基本配置3.1 修改管理密码3.2 设置日期和时间3.3 配置路由器主机名3.4 设定路由器的域名3.5 设定路由器的时区3.6 配置路由器登录设置3.7 配置路由器系统日志3.8 保存并应用配置更改4.网络接口配置4.1 配置LAN口参数4.2 配置WAN口参数4.3 配置虚拟接口4.4 配置路由接口4.5 配置端口链路聚合5.配置路由协议5.1 配置静态路由5.2 配置动态路由协议（如OSPF、BGP、RIP等）6.安全设置6.1 配置访问控制列表（ACL）6.2 配置防火墙策略6.3 配置用户认证和授权6.4 配置VPN7.服务设置7.1 配置DHCP服务7.2 配置NAT7.3 配置端口映射7.4 配置质量服务（QoS）7.5 配置地质翻译8.系统维护8.1 备份和恢复路由器配置 8.2 升级路由器固件8.3 监控路由器状态8.4 诊断网络问题8.5 重启路由器附件：1.ZXR10路由器硬件规格说明书2.ZXR10路由器用户手册法律名词及注释：1.ACL：访问控制列表，用于限制或允许特定数据包通过网络设备的规则集。
2.NAT：网络地质转换，通过修改数据包的源IP地质或目的IP地质，将私有IP地质转换为公共IP地质等一种网络协议转换技术。
3.QoS：质量服务，一种通过为不同的网络流量分配带宽资源和优先级来改进网络性能的技术。
4.VPN：虚拟私有网络，通过使用加密和身份验证等方法，在公共网络上建立私密的连接，确保数据的安全传输和隐私保护。
ZXR10--设备基本操作(ZXR10-路由交换机基本操作和配置)
Ping
Send echo messages
ping6 Send IPv6 echo messages
Quit
Quit from the EXEC
show Show running system information
telnet Open a telnet connection
telnet6 Open a telnet6 connection
文件恢复
执行如下命令可将FLASH中旳配置文件从后台TFTP服务器恢复出来
ZXR10# copy < source-device> < source-file> < destination-device> < destination-file>
举例 到IP地址为旳TFTP服务器上下载名称为“startrun.dat”旳文件，并重命 名为“startrun.bak”：
trace Trace route to destination
trace6 Trace route to destination using IPv6
路由器调试步骤和方法
路由器调试步骤和方法
路由器调试步骤和方法主要包括以下几个方面：
1. 确认硬件连接：检查路由器的网线、电源线等连接是否正常，确保路由器与电脑或其他设备之间的连接畅通。
2. 确认网络设置：登录路由器的管理界面，检查网络设置是否正确，包括IP地址、子网掩码、网关等设置。
3. 检查路由器状态：查看路由器的指示灯，确定是否有异常状态，例如信号强度、WAN口是否正常连接等。
4. 重启路由器：有时候路由器的缓存可能会导致问题，可以尝试重新启动路由器，通常将路由器断电，并等待几分钟后重新连接电源。
5. 更新固件：固件是路由器系统的重要组成部分，版本较旧的固件可能会有一些问题。
在确保网络稳定的情况下，可以尝试将路由器固件更新到最新版本。
6. 检查网络设备：检查与路由器连接的其他设备，例如电脑、手机等，是否存在网络问题，可以尝试连接其他网络查看是否正常。
7. 进行诊断测试：使用网络诊断工具或ping命令来测试路由器的连通性，例如
ping目标地址，检查是否能够收到响应。
8. 重置路由器：如果以上方法都无法解决问题，可以考虑将路由器恢复到出厂设置，然后重新配置路由器。
需要注意的是，路由器调试应该谨慎进行，避免误操作导致路由器无法正常使用。
如果不确定操作的可行性，可以寻求专业人员的帮助。
ZXR10-1800路由器调试方法
ZXR10-1800路由器调试方法ZXR10 1800/2800/3800（V2.6）系列智能集成多业务路由器开局方法（c）1U-ZXR10 1800（1842除外）前面板ZXR10 1800前面板提供如下接口：●1个CONSOLE口●1个AUX口●2个10/100BASE-TX端口●2个USB2.0接口（V2.6.版本中暂不提供支持）1、1．串口线--USB口接入电脑U口中，网线口接入1、2．打开超级终端，如图错误！文档中没有指定样式的文字。
-1所示。
输入连接的名称，如ZXR10，并选择一个图标。
图错误！文档中没有指定样式的文字。
-1 ZXR10串口配置图11、3．点击<确定>按钮，出现如图错误！文档中没有指定样式的文字。
-2所示的界面。
选择连接时使用COM口，如COM1。
图错误！文档中没有指定样式的文字。
-2 ZXR10串口配置图21、4．点击<确定>按钮，出现COM口属性设置界面，如图错误！文档中没有指定样式的文字。
-3所示。
将COM口的属性设置为：每秒位数（波特率）“115200”，数据位“8”，奇偶校验“无”，停止位“1”，数据流控制“无”图错误！文档中没有指定样式的文字。
-3 ZXR10串口配置图31、5．点击<确定>按钮完成设置；1、6．回车后出现ZXR10> 进入用户模式；1、7．输入在用户模式下输入enable命令和相应口令后，即可进入特权模式，如下所示：出现ZXR10#ZXR10>enablePassword: (输入的密码不在屏幕上显示)ZXR10#密码为zxr10 回车后出现ZXR10(config)#1、8．在特权模式下输入config terminal命令进入全局配置模式，如下所示：出现ZXR10（config）#1、9．分别输入以下命令：ZXR10(config)#interface fei_0/1ZXR10(config-if)#ip address 120.192.207.99 255.255.255.248（局方提供-华为NE40数据人员提供）ZXR10(config-if)#exit ZXR10(config)#ip nat startZXR10(config)#interface fei_0/1ZXR10(config-if)#ip nat outsideZXR10(config-if)#exitZXR10(config)#interface fei_0/2ZXR10(config-if)#ip address 192.168.0.1 255.255.255.0 （局域网IP,为分配给用户的IP地址）ZXR10(config-if)#ip nat inside ZXR10(config-if)#exitZXR10(config)#ip route 0.0.0.0 0.0.0.0 120.192.207.97 （网关）ZXR10(config)#acl standard number 1ZXR10(config-std-acl)#rule 1 permit 192.168.0.0 0.0.0.255ZXR10(config-std-acl)#exitZXR10(config)#ip nat inside source list 1 interface fei_0/1ZXR10#write。
迈普1800路由器使用及调试手册
一.路由器登录1.串口方法登录2.telnet方法登录登录的用户名暗码都是admin二.线路选择情形：起首是3G无线线路,其次是ADSL拨号线路,最后是局域网线路,默认情形下是3G线路.1.3G线路所应用的端口是：interface cellular3/0在设置装备摆设模式下输入：sh run int cellular 3/0,显示该端口的设置装备摆设信息,如下图：该端口为启用状况经由过程以下操纵,停用该端口：再输入sh run int cellular 3/0敕令,该端口显示设置装备摆设信息如下：该端口为停用状况2.ADSL拨号线路所应用的端口是：interface dialer0在设置装备摆设模式下输入：sh run int dialer0,显示该端口的设置装备摆设信息,如下图：该端口为启用状况经由过程以下操纵,停用该端口：再输入sh run int dialer0敕令,该端口显示设置装备摆设信息如下：该端口为停用状况3.局域网线路线路所应用的端口是：interface fastethernet 0在设置装备摆设模式下输入：sh run int fastethernet 0,显示该端口的设置装备摆设信息,如下图：该端口为启用状况经由过程以下操纵,停用该端口：再输入sh run int dialer0敕令,该端口显示设置装备摆设信息如下：该端口为停用状况三.设置装备摆设修正1.3G线路默认情形是3G线路,不须要进行设置装备摆设修正dd#sh int cellular 3/0（显示该端口状况,如下图）line protocol is up暗示该端口协定已经UP了2.ADSL拨号线路ADSL拨号方法要修正ADSL拨号的用户名和暗码,以及把dialer0端口的状况设置为启用具体操纵如下：DD#CONF Tdd(config)#int cellular 3/0dd(config-if-cellular3/0)#shutdowndd(config-if-cellular3/0)#exitdd(config)#int dialer 0dd(config-if-dialer0)#no shutdd(config-if-dialer0)# ppp chap password adsl拨号暗码dd(config-if-dialer0)#ppp chap hostname adsl拨号用户名dd(config-if-dialer0)# ppp pap sent-username adsl拨号用户名password adsl拨号暗码dd(config-if-dialer0)#exitdd(config)#exitdd#sh int dialer 0 （显示该端口状况,如下图：）line protocol is up(spoofing)暗示该端口协定没起来3.局域网线路局域网线路要修正3G端口.ADSL拨号端口状况为shut,修正局域网端口的IP地址以及路由,具体操纵如下：dd#conf tdd(config)#int cellular 3/0dd(config-if-cellular3/0)#shutdowndd(config-if-cellular3/0)#exitdd(config)#int dialer 0dd(config-if-dialer0)#shutdowndd(config-if-dialer0)#exitdd(config)#int fastethernet 0dd(config-if-fastethernet0)#no shutdowndd(config-if-fastethernet0)#ip address X.X.X.X255.255.255.X（X.X.X.X为对应局域网的IP地址,255.255.255.X为局域网的子网掩码）dd(config-if-fastethernet0)#exitdd(config)#ip route 0.0.0.0 0.0.0.0 X.X.X.X 10 （X.X.X.X 为对应局域网的网关地址）dd#sh int fastethernet 0 （显示该端口状况,如下图：）line protocol is down暗示该端口没激活,网线不通一、经常应用调试敕令dd#sh ip route （显示当前路由表）下图是3G线路时的路由表：下图是ADSL线路时的路由表：下图是局域网线路时的路由表：dd#sh crypto ipsec sa （显示ipsec地道sa情形）假如显示如下内容,暗示地道衔接正常：dd#sh crypto ike sa （显示SA的状况）假如显示如下内容,暗示SA状况正常：SA显示不正常的情形如下图：假如显示如图内容,暗示ipsec地道树立不成功.。
中兴路由开启web图形管理步骤
中兴路由开启w e b图形管理步骤Company number：【0089WT-8898YT-W8CCB-BUUT-202108】中兴路由开启w e b图形管理步骤，1.需要连接到路由的电脑一台2.路由器ZTE ZXR10 18003.前期准备：电脑与路由器相连并在统一网段内，电脑有超级终端或者通过putty或其他的相关程序，这里以win xp超级终端为例。
步骤：4.点开超级终端将波率设为为115200，其他默认设置好后进入超级终端后回车输入 enable输入zxr10 （密码输入时看不见）后进入到#全局配置模式输入config t 进入特权模式输入 web enable 设置web管理开启输入exit 退出输入write （最后在#模式下保存）出现OK现就可以WEB方式进入了：现把网线接入G0/1口（WAN口）输入zxr10 密码：zsr）设置固定IP、 DNS、网关等，在NAT配置中把G0/1口（WAN口）的转换方式选择为接口地址。
附：开启web图形管理步骤命令ZXR10>ZXR10>enPassword:ZXR10#ZXR10#conftZXR10(config)#ZXR10(config)#exitZXR10#wrOK改默认IP方法：ZXR10(config)#ZXR10(config)#intgei_0/1ZXR10(config-if)#ipadd在web下设置上网：（电脑网线接0/1口）端口管理：三层网设置0/1 和虚的0/2 并在虚的0/2建立1子接口在三层VLAN中配置0/ 基本配置：配置G0/1WAN口的IP和子网掩码DHCP配置：打开。
配置外网的DNS和内网网关IP池等新增中选G0/接口进行设置静态路由：添加新路由：目的IP 0.0.0Addr:输入个外网网关流过滤器：流过滤器添加1 选PERMIT（通过）和指定0.0.0（所有）NAT：端口配置G0/1 outside g0/ inside动态规则创建新规则公网地址类型选interface 复用接口地址选gei_0/1在VLAN中有VlanId PvidPorts TagPorts UntagPorts配置删除1fei_1/1-8----附华三：0/1口为WAN口在NAT把0/1的转换方式选为接口地址，0/0接内网4008309870-5-1Directory of flash:/attribute size date time name1 drwx 2048 OCT-14-201523:59:02 img2 drwx 2048 DEC-22-201512:02:24 cfg3 drwx 2048 DEC-20-201516:19:36 data4 drwx 2048 SEP-22-201510:52:14 abcbytes free)3884#cd cfg3884#delete<cr>3884#delete 把这个文件删除，重启设备后，即恢复到出厂配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZXR10 1800/2800/3800（V2.6）系列智能集成多业务路由器开局方法
（c）1U-ZXR10 1800（1842除外）前面板
ZXR10 1800前面板提供如下接口：
●1个CONSOLE口
●1个AUX口
●2个10/100BASE-TX端口
●2个USB2.0接口（V2.6.版本中暂不提供支持）
1、1．串口线--USB口接入电脑U口中，网线口接入
1、2．打开超级终端，如图错误!文档中没有指定样式的文字。
-1所示。
输入连接的名称，如ZXR10，并选择一个图标。
图错误!文档中没有指定样式的文字。
-1 ZXR10串口配置图1
1、3．点击<确定>按钮，出现如图错误!文档中没有指定样式的文字。
-2所示的界面。
选择连接时使用COM口，如COM1。
图错误!文档中没有指定样式的文字。
-2 ZXR10串口配置图2
1、4．点击<确定>按钮，出现COM口属性设置界面，如图错误!文档中没有指定样式的文字。
-3所示。
将COM口的属性设置为：每秒位数（波特率）“115200”，数据位“8”，奇偶校验“无”，停止位“1”，数据流控制“无”
图错误!文档中没有指定样式的文字。
-3 ZXR10串口配置图3
1、5．点击<确定>按钮完成设置；
1、7．输入在用户模式下输入enable命令和相应口令后，即可进入特权模式，
如下所示：出现ZXR10#
ZXR10>enable
Password: (输入的密码不在屏幕上显示)
ZXR10#
密码为zxr10 回车后出现ZXR10(config)#
1、8．在特权模式下输入config terminal命令进入全局配置模式，如下所示：
ZXR10# configure terminal
Enter configuration commands,one par line,End with Ctrl-Z。
ZXR10(config)#
出现ZXR10（config）#
1、9．分别输入以下命令：
ZXR10(config)#interface fei_0/1
ZXR10(config-if)#ip address 120.192.207.99 255.255.255.248（局方提供-华为NE40数据人员提供）ZXR10(config-if)#exit
ZXR10(config)#ip nat start
ZXR10(config)#interface fei_0/1
ZXR10(config-if)#ip nat outside
ZXR10(config-if)#exit
ZXR10(config)#interface fei_0/2
ZXR10(config-if)#ip address 192.168.0.1 255.255.255.0 （局域网IP,为分配给用户的IP地址）ZXR10(config-if)#ip nat inside
ZXR10(config-if)#exit
ZXR10(config)#ip route 0.0.0.0 0.0.0.0 120.192.207.97 （网关）
ZXR10(config)#acl standard number 1
ZXR10(config-std-acl)#rule 1 permit 192.168.0.0 0.0.0.255
ZXR10(config-std-acl)#exit
ZXR10(config)#ip nat inside source list 1 interface fei_0/1
ZXR10#write。
