无压力管道渗水量计算
排水管道闭水试验规定
排水管道闭水试验规定字体大小：大 | 中 | 小 2010-02-23 09:56 - 阅读：46 - 评论：01、无压力管道严密性试验1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。
1.3、管道闭水试验时，试验管段应符合下列规定：?? 2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。
?? 2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；无压力管道严密性试验允许渗水量表10.3.5 管材管道内径(mm) 允许渗水量（m3/ (24h · km)）混凝土、200 17.60 300 21.62 400 25.00 500 27.95 600 30.60 700 33.00?? 2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。
?????石油化工给水排水无压力管道闭水试验规定??? 1??污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。
????2??试验管段应按井距划分，长度宜不大于1?km，且宜带井试验。
????3??试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：????a）不得有造成存水的折弯及影响水流的异物；????b）混凝土管道或其他材质管道接口部位未回填土；????c）两端封堵牢固且不得渗水。
????4??管道闭水试验水头以上游（上游指坡度的高端）检查井处设计水头加2?m计，当超出上游检查井井口时，以井口高度为准。

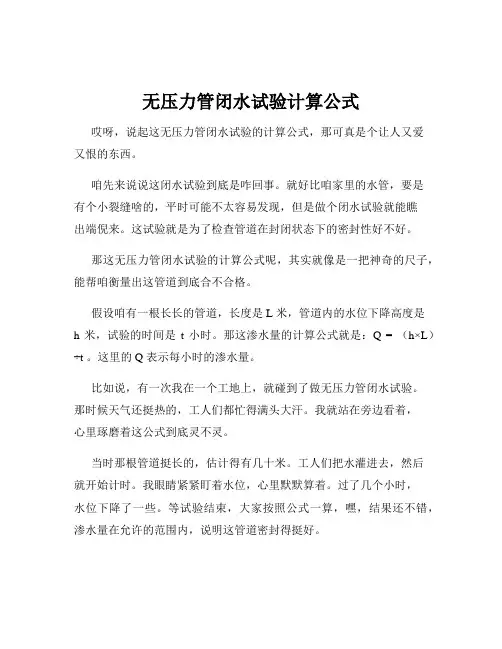

无压力管闭水试验计算公式
无压力管闭水试验计算公式哎呀，说起这无压力管闭水试验的计算公式，那可真是个让人又爱又恨的东西。
咱先来说说这闭水试验到底是咋回事。
就好比咱家里的水管，要是有个小裂缝啥的，平时可能不太容易发现，但是做个闭水试验就能瞧出端倪来。
这试验就是为了检查管道在封闭状态下的密封性好不好。
那这无压力管闭水试验的计算公式呢，其实就像是一把神奇的尺子，能帮咱衡量出这管道到底合不合格。
假设咱有一根长长的管道，长度是 L 米，管道内的水位下降高度是h 米，试验的时间是t 小时。
那这渗水量的计算公式就是：Q = （h×L）÷t 。
这里的 Q 表示每小时的渗水量。
比如说，有一次我在一个工地上，就碰到了做无压力管闭水试验。
那时候天气还挺热的，工人们都忙得满头大汗。
我就站在旁边看着，心里琢磨着这公式到底灵不灵。
当时那根管道挺长的，估计得有几十米。
工人们把水灌进去，然后就开始计时。
我眼睛紧紧盯着水位，心里默默算着。
过了几个小时，水位下降了一些。
等试验结束，大家按照公式一算，嘿，结果还不错，渗水量在允许的范围内，说明这管道密封得挺好。
不过，这公式用的时候可得小心。
像测量管道长度、水位下降高度这些数据，都得测准了，不然算出来的结果可就不靠谱啦。
而且啊，做这试验也不是一次就行的。
有时候，为了保险起见，还得多做几次，看看结果是不是都差不多。
要是每次结果都相差很大，那可得好好找找原因，是不是哪里没做好。
总之呢，这无压力管闭水试验的计算公式虽然看起来简单，但是实际用起来还真得细心、认真。
只有这样，才能保证咱们的管道质量过关，不会出现漏水之类的麻烦事儿。
您说，是不是这个理儿？。
无压力管道严密性试验记录自动计算表
接口种类 胶圈接口
试验段长度 （m） 72 允许渗水量 （m3/(24h•km)）
39.53 恒压时间内 实测渗水量 恒压时间 q 补入的水量W T（min） (L/(min•m)) （L） 30 1.9 0.0009
渗 水 量 测 定 记 录
次 数
观测起始 时间T1
观测结束 时间T2
1 2 3
9:30
HDPE管
PE管 素混凝土管
无压力管道严密性试验记录
试验表35
工程名称 施工单位 W2 起止井号 井型号 管道内径 （mm） DN1000 试验段上游 设计水头 (m) 至路面 直径1000mm 管材种类 钢筋混凝土管 试验水头（m） （高于上游管内顶） 至路面 。 号井至 W8 号井段，带
试验日期
W2、W4、W5、W8
井号，
10:00
折合平均实测渗水量 外观纪录 鉴定意见
1.267 m3/(24h•km) 无明显渗漏现象
经无压力管道严密性试验:实测渗水量小于允许渗水量,使用功能满足要求。
建设单位 参加单位 及人员监理单位施工单位监督单位
钢筋混凝土管 F型胶圈接口 UPVC管 U-PVC管 PVC-U管 胶圈接口 T型胶圈接口
污水管道闭水试验之无压力管道严密性试验记录(自动计算)
外观 记录
试验 结论
建设单位代表 参加
单位
及人员
工程总承包 单位代表
设计单位 专业监理工程
项目负责人
师
施工项目 技术负责人
质检员

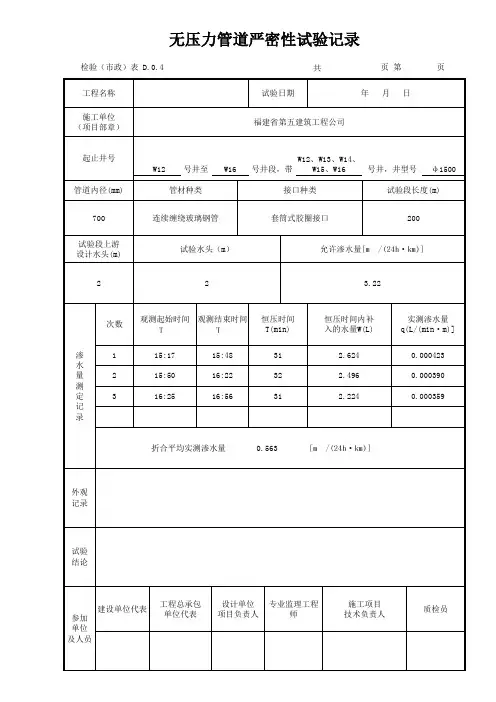

无压力管道严密性试验记录
检验（市政）表 D.0.4
共
页第
页
工程名称
施工单位 （项目部章）
试验日期
年月日
福建省第五建筑工程公司
起止井号
管道内径(mm) 700
试验段上游 设计水头(m)
2
W12、W13、W14、
W12 号井至 W16 号井段，带 W15、W16
号井，井型号 φ1500
管材种类
接口种类
试验段长度(m)
连续缠绕玻璃钢管
套筒式胶圈接口
200
试验水头（m）
2
3.22
次数
观测起始时间 观测结束时间 恒压时间 T(min)
渗
1
15:17
15:48
31
水
量
2
15:50
16:22
32
测
定
3
16:25
16:56
31
记
录
折合平均实测渗水量
0.563恒压时间内补 入的水W(L)2.624 2.496 2.224
实测渗水量 q(L/(min·m)]
闭水试验允许渗水量
1 测试条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水测试。
闭水测试前，施工现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；3）现场的水源满足闭水需要，不影响其他用水；4）选好排放水的位置，不患上影响周围环境。
2 测试程序在具备了闭水条件后，即可进行管道闭水测试。
测试从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段测试以节约用水。
测试各阶段申明如下：1）灌水浸泡：闭水测试的水位，应为测试段上游管内顶以上2 米，将水灌至接近上由井口高度。
灌水历程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1〜2天进行闭水测试；2）闭水测试：将水灌至规定的水位，起头记录，对渗水量的测定时间，不少于30 分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。
3）测试渗水量计算：渗水量测试时间30 分钟时，每km 管道每日夜渗水量为Q=（48q）＊（1000/L ），式中Q---每km 管道每 d 的渗水量q---闭水管道30 分钟的渗水量L---闭水管段长度当QC允许渗水量时，测试即为合格。
参考资料：《市政排水管渠工程质量检验标准》（CJJ 3—90）采用满管闭水测试方法附：给水排水管道工程施工及验收规范（第10、11 章）10.3.1 污水、雨污水合流及湿陷正交测试土、膨胀土地区的水落管道，回填土前应采用10.3 无压力管道严密性测试闭水法进行严密性测试。
10.3.2 测试管段应按井距分隔，长度不宜大于1km ，带井测试。
10.3.3 管道闭水测试时，测试管段应符合下列规定：10.3.3.1 管道及检查井外观质量已验收合格；10.3.3.2 管道未回填土且沟槽内无积水；10.3.3.3 全部预留孔应封堵，不患上渗水；10.3.3.4 管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚忍，不患上渗水。
排水管道闭水试验规定
排水管道闭水试验规定字体大小：大|中|小2010-02-23 09:56 -阅读：46 -评论：01、无压力管道严密性试验1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。
1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；132、管道未回填土且沟槽内无积水；133、全部预留孔应封堵，不得渗水；134、管道两端堵板承载力经核算应大于水压力的合力；除预留进岀水管外，应封堵坚固，不得渗水。
2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算岀的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。
2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.5.1、实测渗水量小于或等于表10.3.5规定的允许渗水量；2.5.2、管道内径大于表10.3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3.52.5.3、异形截面管道的允许渗水量可按周长折算为圆形管道计。
2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。
石油化工给水排水无压力管道闭水试验规定1污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。
2试验管段应按井距划分，长度宜不大于 1 km，且宜带井试验。
3试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；C）两端封堵牢固且不得渗水。
市政管道闭水试验
市政管道闭水试验（无压力管道严密性试验）要求技术论文 2008-12-28 18:05:42 阅读1794 评论2 字号：大中小订阅1试验条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水试验。
闭水试验前，施工现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；3）现场的水源满足闭水需要，不影响其它用水；4）选好排放水的位置，不得影响周围环境。
2试验程序在具备了闭水条件后，即可进行管道闭水试验。
试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。
试验各阶段说明如下：1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上由井口高度。
注水过程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水试验；2）闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。
3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）＊（1000/L），式中Q---每km管道每d的渗水量q---闭水管道30分钟的渗水量L---闭水管段长度当Q≤允许渗水量时，试验即为合格。
参考资料：《市政排水管渠工程质量检验标准》(CJJ 3—90)采用满管闭水试验方法附：给水排水管道工程施工及验收规范（第10、11章）10.3 无压力管道严密性试验10.3.1 污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
10.3.2 试验管段应按井距分隔，长度不宜大于1km，带井试验。
10.3.3 管道闭水试验时，试验管段应符合下列规定：10.3.3.1 管道及检查井外观质量已验收合格；10.3.3.2 管道未回填土且沟槽内无积水；10.3.3.3 全部预留孔应封堵，不得渗水；10.3.3.4 管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
排水管道闭水试验规定
排水管道闭水试验规定 This model paper was revised by LINDA on December 15, 2012.字体大小：大 | 中 | 小 2010-02-23 09:56 - 阅读：46 - 评论：01、无压力管道严密性试验、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
、试验管段应按井距分隔，长度不宜大于1km，带井试验。
、管道闭水试验时，试验管段应符合下列规定：2、管道闭水试验应符合下列规定：、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m 计；、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m 计；、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；、管道闭水试验应按本规范附录B闭水法试验进行。
、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；无压力管道严密性试验允许渗水量表、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。
石油化工给水排水无压力管道闭水试验规定1污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。
2试验管段应按井距划分，长度宜不大于1km，且宜带井试验。
3试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a）不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；c）两端封堵牢固且不得渗水。
4管道闭水试验水头以上游（上游指坡度的高端）检查井处设计水头加2m计，当超出上游检查井井口时，以井口高度为准。
检查管段灌满水浸泡时间不应少于24h，在不断补水保持试验水头恒定的条件下，观测时间不少于30min，然后实测渗漏量。
5管道严密性试验时，应进行外观检查，不得有漏水现象，且按公式（8）实测渗水量小于或等于按公式（9）、（10）计算的允许渗水量时，严密性试验为合格。
管道闭水实验渗水量自动计算公式
注水量 (L) 11 恒压时间 (min) 30 长度(m) 50 实测渗水量 q(l/min*m) 0.0073 #DIV/0! #DIV/0! #DIV/0! 换算注水量 （m³） 0.011 0 0 0 换算24小时 （h） 0.02083 0.00000 0.00000 0.00000 换算长度 （km) 0.05 0 0 0
硬聚氯乙烯管闭水实验 渗水量（无压力管道
管道内径 D(mm) 300 400 500 600
公式为：q=3*(D/25)*[P/(0.3*a)]*(1/1440) 。当实验水温0度～25度时，a取1，25度～35 度时，a取0Hale Waihona Puke 8，35度～45度时，a取0.63。
公式为：q=0.0046*
折合平均实测渗水量 （m³/24h*km) 10.56 #DIV/0! #DIV/0! #DIV/0!
注：只填颜色区域
硬聚氯乙烯管水压实验允许渗水量 （压力管道）
管道内径 工作压力 D(mm) P(MPa) 300 0.6 400 0.6 500 0.6 温度系 数a 0.8 0.8 0.8 允许渗水量 q(l/min*km) 0.06250 0.08333 0.10417 #DIV/0! #DIV/0! #DIV/0!
硬聚氯乙烯管闭水实验允许 渗水量（无压力管道）
允许渗水量q（m³ /24h*km) 1.38 1.84 2.30 2.76 0.00 0.00 公式为：q=0.0046*D
无压力管道闭水试验自动计算编程GB 50268-2008
序号 管道 规格 允许渗 水量 (M³) 时 间 长度 (M) 每小时每 千米允许 渗水量(M³) 每小时每米 每半时每米 允许渗水量(M³) 允许渗水量(M³) 实际 实际长度每半小 规范中 长度 时允许渗水量 水头高 (M) (M³) 度(M) 每米高度 实际水 实际每米高度 井筒换算 允许渗水 头高度 允许渗水量(M 后每CM 量(M³) (M) ³)
0.226805556 2.329237477
2.268055556 23.29237477
0.001597222 0.019410312
0.0014789 0.0014366 0.0013028 0.0182667 0.0167083 0.0166917
2.025 24.800
2.1 21.92
6
2 2
0.006804167 0.00385 0.069877124 0.00385
渗水量计算 注：水的质量与体积比：1Kg水=1L
实际每米每分钟渗水量（L） 第一次 第二次 第三次
允许下 降CM
检查井 每个井允许 个数 下降(CM)
实际长度24小 时允许渗水量 （L）
实际长度每小 时允许渗水量 （L）
长度每10分钟渗水量（L） 第二次 第三次
2.04 20.05
1.85 20.03
实 分钟允许渗水 许渗水量（L） 量（L)
折合平均实 实际长度每10分钟 测渗水量 （m³ )/(24h· 第一次 km)
1.767316 18.1499
2
0.883658 3.0249837
326.6 3354.101966
13.60833333 139.7542486
管道闭水试验规范
闭水试验前，施工现场应具备以下条件：1)管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵(砖砌筑）应封堵严密、牢固，下游管堵设置放水管和截门，管堵经核算可以承受压力;3）现场的水源满足闭水需要，不影响其它用水；4）选好排放水的位置，不得影响周围环境。
1、无压力管道严密性试验主要应用管道封堵气囊1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
1。
2、试验管段应按井距分隔，长度不宜大于1km，带井试验.1。
3、管道闭水试验时，试验管段应符合下列规定：1。
3.1、管道及检查井外观质量已验收合格;1。
3。
2、管道未回填土且沟槽内无积水；1。
3。
3、全部预留孔应封堵,不得渗水；1。
3.4、管道两端堵板承载力经核算应大于水压力的合力;除预留进出水管外，应封堵坚固,不得渗水。
2、管道闭水试验应符合下列规定:2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时,试验水头应以试验段上游设计水头加2m计；2.3、当计算出的试验水头小于10m,但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。
2.5、管道严密性试验时,应进行外观检查，不得有漏水现象,且符合下列规定时，管道严密性试验为合格;2。
5。
1、实测渗水量小于或等于表10.3。
5规定的允许渗水量；2.5。
2、管道内径大于表10。
3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3。
52。
5。
3、异形截面管道的允许渗水量可按周长折算为圆形管道计.2.6、在水源缺乏的地区，当管道内径大于700mm时,可按井段数量抽验1/3。
石油化工给水排水无压力管道闭水试验规定1 污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。
市政管道闭水试验（无压力管道严密性试验）要求
市政管道闭⽔试验（⽆压⼒管道严密性试验）要求第⼗讲市政管道闭⽔试验（⽆压⼒管道严密性试验）要求授课⼈：肖珊珊1试验条件对于污⽔管道，按照市政施⼯规程要求，必须再回填前做闭⽔试验。
闭⽔试验前，施⼯现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放⽔管和截门，管堵经核算可以承受压⼒；3）现场的⽔源满⾜闭⽔需要，不影响其它⽤⽔；4）选好排放⽔的位置，不得影响周围环境。
2试验程序在具备了闭⽔条件后，即可进⾏管道闭⽔试验。
试验从上游往下游分段进⾏，上游实验完毕后，可往下游充⽔，倒段试验以节约⽤⽔。
试验各阶段说明如下：1）注⽔浸泡：闭⽔试验的⽔位，应为试验段上游管内顶以上2⽶，将⽔灌⾄接近上由井⼝⾼度。
注⽔过程应检查管堵、管道、井⾝，⽆漏⽔和严重渗⽔，在侵泡管和井1～2天进⾏闭⽔试验；2）闭⽔试验：将⽔灌⾄规定的⽔位，开始记录，对渗⽔量的测定时间，不少于30分钟，根据井内⽔⾯的下降值计算渗⽔量，渗⽔量不超过规定的允许渗⽔量即为合格。
3）试验渗⽔量计算：渗⽔量试验时间30分钟时，每km管道每昼夜渗⽔量为Q=（48q）＊（1000/L），式中Q---每km管道每d的渗⽔量q---闭⽔管道30分钟的渗⽔量L---闭⽔管段长度当Q≤允许渗⽔量时，试验即为合格。
参考资料：《市政排⽔管渠⼯程质量检验标准》(CJJ 3—90)采⽤满管闭⽔试验⽅法附：给⽔排⽔管道⼯程施⼯及验收规范（第10、11章）10.3⽆压⼒管道严密性试验10.3.1污⽔、⾬污⽔合流及湿陷⼟、膨胀⼟地区的⾬⽔管道，回填⼟前应采⽤闭⽔法进⾏严密性试验。
10.3.2试验管段应按井距分隔，长度不宜⼤于1km，带井试验。
10.3.3管道闭⽔试验时，试验管段应符合下列规定：10.3.3.1管道及检查井外观质量已验收合格；10.3.3.2管道未回填⼟且沟槽内⽆积⽔；10.3.3.3全部预留孔应封堵，不得渗⽔；10.3.3.4管道两端堵板承载⼒经核算应⼤于⽔压⼒的合⼒；除预留进出⽔管外，应封堵坚固，不得渗⽔。
无压管道闭水试验
管道内径Di(mm)
1200 1300 1400 1500 1600 1700 1800 1900 2000
允许渗水量 [m3/(24h·km)]
43.30 45.00 46.70 48.40 50.00 51.50 53.00 54.48 55.90
混凝土结构无压管道渗水量测与评定适用于下列条件： 1 大口径(D1≥1500mm)钢筋混凝土结构的无压管道； 2 地下水位高于管道顶部； 3 检查结果应符合设计要求的防水等级标准；无设计要求时，不得有滴漏、线流现象。
实际完成数目：300万
回款数：100万
管道内壁表面渗漏水程度宜采用下列检测方法： l 湿渍点：用手触摸湿斑，无水分浸润感觉；用吸墨纸或报纸贴附，纸不变颜色；检查时，用粉笔 勾划出施渍范围，然后用钢尺测量长宽并计算面积，标示在“管内表面的结构展开图”； 2 渗水点：用手触摸可感觉到水分浸润，手上会沾有水分；用吸墨纸或报纸贴附，纸会浸润变颜色 ；检查时，要用粉笔勾划出渗水范围，然后用钢尺测量长宽并计算面积，标示在“管内表面的结构 展开图”； 水珠、滴漏、线流等漏水点宜采用下列方法检测： 1)管道顶部可直接用有刻度的容器收集测量；侧壁或底部可用带有密封缘口的规定尺寸方框，安装 在测量的部位，将渗漏水导入量测容器内或直接量测方框内的水位；计算单位时间的渗漏水量(单位 为L／min或L／h等)，并将每个漏水点位置、单位时间的渗漏水量标示在“管内表面的结构展开图 ”； 2)直接检测有困难时，允许通过目测计取每分钟或数分钟内的滴落数目，计算出该点的渗漏量；据 实践经验：漏水每分钟滴落速度3～4滴时，24h的渗漏水量为1；如果滴落速度每分钟大于300滴， 则形成连续细流； 3)应采用国际通用的L/(m2 ·d)标准单位； 4)管道内壁表面积等于管道内周长与管道延长的乘积。 管道总渗漏水量的量测可采用下列方法，并应通过计算换算成L／(m2 ·d)标准单位： 1 集水井积水量测法：测量在没定时间内的集水井水位上升数值．通过计算得出渗漏水量； 2 管道最低处积水量测法：测量在没定时间内的最低处水位上升数值，通过计算得出渗漏水量； 3 有流动水的管道内设量水堰法：量测水堰上开设的V形槽口水流量，然后计算得出渗漏水量； 4 通过专用排水泵的运转，计算专用排水泵的工作时间、排水量，并将排水量换算成渗漏量。
管道闭水实验渗水量自动计算公式
管道闭水实验渗水量自动计算公式
注水量 (L)
恒压时间 (min)
长度(m)
实测渗水量 q(l/min*m)
换算注水量 换算24小时
（m³）
（h）
换算长度 （km)
11
30
注：只填颜色区域
50
0.0073
Hale Waihona Puke #DIV/0!#DIV/0!
#DIV/0!
0.011 0 0 0
0.02083 0.00000 0.00000 0.00000
0.05 0 0 0
硬聚氯乙烯管闭水实验 渗水量（无压力管道
管道内径 D(mm) 300 400 500 600
公式为：q=0.0046*
折合平均实测渗水量 （m³/24h*km)
10.56 #DIV/0! #DIV/0! #DIV/0!
硬聚氯乙烯管闭水实验允许 渗水量（无压力管道）
允许渗水量q（m³ /24h*km) 1.38 1.84 2.30 2.76 0.00 0.00
硬聚氯乙烯管水压实验允许渗水量 （压力管道）
管道内径 D(mm) 300 400 500
工作压力 P(MPa)
0.6 0.6 0.6
温度系 数a 0.8 0.8 0.8
允许渗水量 q(l/min*km)
0.06250 0.08333 0.10417 #DIV/0! #DIV/0! #DIV/0!
pe管道允许渗水量计算
pe管道允许渗水量计算在计算PE管道允许渗水量时，我们需要考虑以下几个关键因素：管道材质、管道尺寸、管道压力、管道长度、斜率、土壤类型等。
1. 管道材质：PE管道是一种塑料管道，具有较高的耐腐蚀性和耐磨性，与传统的金属管道相比，它的允许渗透量较低。
PE管道通常是由聚乙烯材料制成，其内表面很光滑，不易产生水分子的渗透。
2. 管道尺寸：管道尺寸是影响渗水量的重要因素之一。
PE管道通常有不同的直径和壁厚选择，大直径、厚壁管道相比于小直径、薄壁管道其允许渗透量较低。
3. 管道压力：管道的压力也会影响其允许渗透量。
高压力会增大管道的渗漏风险，因此在计算管道的允许渗透量时，需要考虑到压力因素。
4. 管道长度：管道长度的增加会增加管道中水分子渗透的机会。
因此，在计算管道的允许渗透量时，需要将管道长度考虑在内。
5. 斜率：管道的斜率也会影响其允许渗透量。
较大的斜率可以帮助排出管道中的水分子，从而减少渗漏的可能性。
6. 土壤类型：土壤类型对管道的渗漏风险也有一定的影响。
例如，具有较大孔隙度的砂土比黏土更容易渗漏。
在计算管道的允许渗透量时，需要将土壤类型纳入考虑范围。
在实际计算PE管道允许渗水量时，可以采用下面的公式：Q = K × A × (ΔH/L)其中，Q表示渗水量，K表示渗透系数，A表示管道横截面积，ΔH表示管道两端的压力差，L表示管道的长度。
渗透系数K可以根据管道材质、管道尺寸和土壤类型等参数来确定。
一般来说，PE管道的渗透系数在工程实践中已有经验值可以参考。
管道横截面积A可以根据管道的直径和壁厚来计算。
压力差ΔH可以通过测量管道两端的压力值来获取。
最后，根据计算得到的渗水量Q，可以与规范或工程要求进行比较，从而确定PE管道的允许渗水量是否符合要求。
以上是有关PE管道允许渗水量计算的相关参考内容。
在实际应用中，我们需要根据具体情况进行合理的选择和计算，以确保管道的安全运行。
