DC-DC集成电路芯片.
小功率dcdc电源隔离芯片

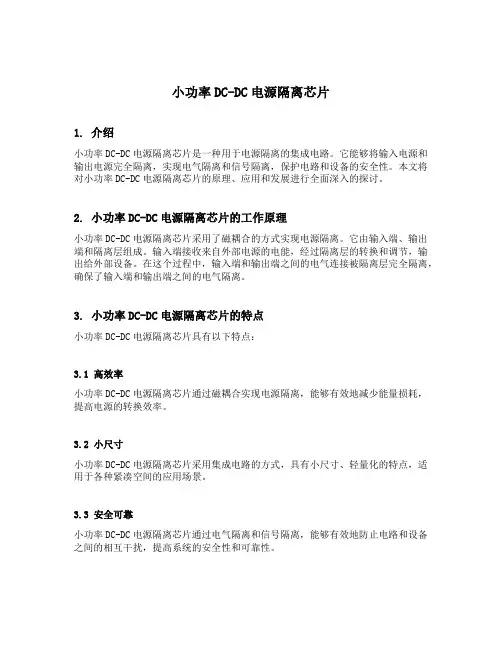

小功率DC-DC电源隔离芯片1. 介绍小功率DC-DC电源隔离芯片是一种用于电源隔离的集成电路。
它能够将输入电源和输出电源完全隔离，实现电气隔离和信号隔离，保护电路和设备的安全性。
本文将对小功率DC-DC电源隔离芯片的原理、应用和发展进行全面深入的探讨。
2. 小功率DC-DC电源隔离芯片的工作原理小功率DC-DC电源隔离芯片采用了磁耦合的方式实现电源隔离。
它由输入端、输出端和隔离层组成。
输入端接收来自外部电源的电能，经过隔离层的转换和调节，输出给外部设备。
在这个过程中，输入端和输出端之间的电气连接被隔离层完全隔离，确保了输入端和输出端之间的电气隔离。
3. 小功率DC-DC电源隔离芯片的特点小功率DC-DC电源隔离芯片具有以下特点：3.1 高效率小功率DC-DC电源隔离芯片通过磁耦合实现电源隔离，能够有效地减少能量损耗，提高电源的转换效率。
3.2 小尺寸小功率DC-DC电源隔离芯片采用集成电路的方式，具有小尺寸、轻量化的特点，适用于各种紧凑空间的应用场景。
3.3 安全可靠小功率DC-DC电源隔离芯片通过电气隔离和信号隔离，能够有效地防止电路和设备之间的相互干扰，提高系统的安全性和可靠性。
3.4 宽输入电压范围小功率DC-DC电源隔离芯片能够适应不同的输入电压范围，具有较好的适应性和兼容性。
4. 小功率DC-DC电源隔离芯片的应用小功率DC-DC电源隔离芯片广泛应用于各种电子设备中，例如：4.1 通信设备小功率DC-DC电源隔离芯片能够提供稳定的电源给通信设备，保证通信设备的正常运行。
4.2 工业控制小功率DC-DC电源隔离芯片能够提供稳定的电源给工业控制设备，保证工业控制系统的可靠性和稳定性。
4.3 医疗设备小功率DC-DC电源隔离芯片能够提供安全可靠的电源给医疗设备，保证医疗设备的正常运行和患者的安全。
4.4 汽车电子小功率DC-DC电源隔离芯片能够提供稳定的电源给汽车电子设备，保证汽车电子系统的性能和可靠性。
DCDC电源芯片内部结构全解
DCDC电源芯片内部结构全解DC-DC电源芯片是一种特殊的集成电路，用于将直流电（DC）转换为所需的不同电压的直流电。
它通常由许多不同的部分组成，每个部分都具有特定的功能，可以实现高效的电能转换。
接下来，我将对DC-DC电源芯片的内部结构进行详细解释。
1.输入滤波器：电源芯片的第一个部分是输入滤波器，用于过滤输入电源的干扰和噪声，确保输入电源干净稳定，以提供可靠的工作电压。
2.整流桥：在输入电压经过滤波器后，进入整流桥。
整流桥由四个二极管组成，可以将交流电（AC）转换为直流电（DC），以供后续电路使用。
3.拉电感器：拉电感器是一种具有高电感值的元件，用于存储电能并滤波电流。
拉电感器通过存储能量，使电源芯片能够提供稳定的输出电流。
4.开关管/开关MOS管：开关管是DC-DC电源芯片的核心部分之一、它负责控制电源的开关周期，调整输出电压。
开关管通常是MOSFET管，其具有低导通电阻和快速开关速度，以提供高效的能量转换。
5.控制电路：控制电路是DC-DC电源芯片的另一个重要组成部分，负责监测并控制输出电压。
它包括一个反馈回路，用于调整开关管的开关频率和占空比，以确保输出电压达到预期值。
控制电路还可以包括一些保护功能，如过压保护和过载保护，以防止电源芯片受到损害。
6.输出滤波器：输出滤波器用于滤波输出电压，去除可能存在的高频噪声，并提供干净稳定的输出电压。
输出滤波器通常由电容器和电感器组成，能够平滑输出电压并减少纹波。
除了上述主要部分外，DC-DC电源芯片还可能包括其他辅助功能，如温度保护、短路保护和过流保护等。
这些保护功能能够保护电源芯片不受外部故障和不恰当使用的影响。
总之，DC-DC电源芯片内部结构的主要组成部分包括输入滤波器、整流桥、拉电感器、开关管、控制电路和输出滤波器。
这些部分通过协同工作实现电源的高效转换和稳定的输出电压。
同时，电源芯片可能还包括一些辅助功能，如保护功能，以确保电源芯片的安全运行。
dcdc芯片手册
DC-DC芯片手册1. 引言DC-DC芯片作为电源管理系统中的核心组件之一，扮演着将直流电压转换为其他直流电压的重要角色。
本文将深入探讨DC-DC芯片的技术特点、应用场景以及手册的编写与使用。
1.1 DC-DC芯片的基本概念介绍DC-DC芯片的基本概念，阐述其在电源管理中的作用，以及在不同电子设备中的广泛应用。
1.2 DC-DC芯片手册的重要性强调DC-DC芯片手册在设计、调试和维护电源系统中的重要性，以及为用户提供准确信息的必要性。
2. 技术特点与规格详细介绍DC-DC芯片的技术特点和规格，使读者对该芯片有一个全面的了解。
2.1 输入与输出电压范围阐述DC-DC芯片所支持的输入和输出电压范围，以及在不同工作条件下的稳定性和性能。
2.2 效率与功率密度探讨DC-DC芯片的能效表现，包括效率的计算方法和功率密度的重要性。
2.3 转换拓扑与控制方式介绍不同DC-DC芯片的转换拓扑结构和控制方式，以及它们在实际应用中的优劣和适用场景。
3. 电路连接与布局建议提供DC-DC芯片在电路中的连接方式和布局建议，以确保最佳性能和稳定性。
3.1 输入输出电容的选择详细讨论在设计中如何选择适当的输入和输出电容，以保障电源系统的稳定性。
3.2 输入输出滤波电感的应用阐述滤波电感在DC-DC芯片电路中的作用，以及如何选择和应用合适的滤波电感。
3.3 PCB布局与散热设计探讨PCB布局对DC-DC芯片性能的影响，以及良好的散热设计对延长芯片寿命的重要性。
4. 保护特性与故障诊断详细介绍DC-DC芯片的保护特性，以及在故障发生时的诊断方法。
4.1 过流与过压保护讨论DC-DC芯片在过流和过压情况下的保护机制，确保电源系统的安全稳定运行。
4.2 温度保护与限流功能阐述芯片的温度保护机制和限流功能，以应对在高温或过载情况下可能出现的问题。
5. DC-DC芯片手册的编写与更新探讨编写DC-DC芯片手册的步骤和要点，以及在新版本发布时如何进行更新。
MC34063升压芯片中文资料
|MC34063 中文资料PDF及MC34063应用:2007年09月16日星期日下午12:281. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路mc34063中文资料应用原理资料2009-06-09 17:45MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。
MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
DCDC电源芯片内部结构全解
DCDC电源芯片内部结构全解DC/DC电源芯片是一种将电源输入电压转换为所需输出电压的器件，常用于各种电子设备中。
它内部结构复杂，包括输入滤波电容、整流电路、开关电路、控制芯片等多个模块。
下面将从这些模块的功能和结构逐一解析DC/DC电源芯片的内部结构。
1.输入滤波电容：DC/DC电源芯片通常会在输入端接入滤波电容，用于滤除输入端的高频噪声和纹波。
这样可以保证输入电源的稳定性和提高整个系统的抗干扰能力。
2.整流电路：在DC/DC电源芯片内部，输入端的电压需要经过整流电路转换为直流电压。
整流电路通常由二极管桥或者MOS管组成，用于将输入的交流电压转换为直流电压。
3.输入滤波电感：在整流后，输入端的直流电压会带有一定的纹波。
为了进一步减小输入端的纹波，通常在芯片内部添加输入滤波电感。
输入滤波电感一般为一个线圈，具有高频电流衰减的特性。
4. 开关电路：DC/DC电源芯片内部会包含一个开关电路，用于将输入端的直流电压转换为所需的输出电压。
开关电路通常由MOS管组成，通过开关动作来控制输入电压的频率和占空比。
常见的开关电路包括降压型（Buck）和升压型（Boost）等，用于实现不同的电压转换。
5.控制芯片：DC/DC电源芯片内部的控制芯片用于对开关电路进行控制和调节。
控制芯片通常具有高精度的反馈电路，能够实时监测输出电压，并通过控制开关电路的频率和占空比来调节输出电压的稳定性和精度。
6.输出滤波电感和电容：在输出端，为了滤除输出电压的纹波和噪声，DC/DC电源芯片内部通常会添加输出滤波电感和电容。
输出滤波电感和电容主要起到平滑输出电压的作用，提供稳定的电源给外部负载。
7.保护电路：为了保护电源芯片和外部负载免受过电流、过压、过温等异常情况的影响，DC/DC电源芯片内部通常会包含一些保护电路。
例如过流保护、过压保护、过温保护等。
这些保护电路能够在异常情况下及时切断电源输出，并发出相应的警报信号。
总之，DC/DC电源芯片内部结构由输入滤波电容、整流电路、输入滤波电感、开关电路、控制芯片、输出滤波电感和电容以及保护电路等多个模块组成。
dc-dc芯片工作原理
dc-dc芯片工作原理DC-DC芯片是一种用于直流电源转换的集成电路。
它的工作原理基于电磁感应定律和开关电路的控制。
本文将详细介绍DC-DC芯片的工作原理及其在电源转换中的应用。
我们来了解一下直流电源转换的背景。
直流电源在许多电子设备中广泛应用，但不同设备对电压和电流的要求不同。
有些设备需要较高的电压，而有些设备则需要较低的电压。
为了满足不同设备的需求，需要将电源输出的直流电压进行转换。
DC-DC芯片是一种专门用于直流电源转换的集成电路。
它通常由开关管、电感、电容和控制电路组成。
DC-DC芯片通过控制开关管的导通和断开来实现电源电压的调整。
DC-DC芯片的工作原理可以简单描述为：当输入电压施加在开关管上时，如果开关管导通，电流将通过电感和开关管流入电容，电容储存电能。
当开关管断开时，电感中的电流无法瞬间变为零，此时电感中的磁场将崩溃，电感两端的电压将急剧上升。
通过控制开关管的导通和断开时间，可以调整电源输出的电压。
DC-DC芯片中的控制电路起着关键作用。
控制电路通过对开关管的控制信号进行调节，可以使开关管在合适的时机导通和断开。
这样一来，就可以控制电源输出的电压。
DC-DC芯片有多种工作模式，最常见的是脉冲宽度调制（PWM）模式。
在PWM模式下，芯片通过调节开关管的导通时间和断开时间来控制输出电压。
具体来说，当输出电压过高时，控制电路会减少开关管的导通时间，以降低输出电压；当输出电压过低时，控制电路会增加开关管的导通时间，以提高输出电压。
除了PWM模式，DC-DC芯片还可以工作在脉冲频率调制（PFM）模式和脉冲频率调制/脉冲宽度调制（PFM/PWM）混合模式。
这些不同的工作模式可以根据实际应用需求进行选择，以达到更高的效率和更好的稳定性。
DC-DC芯片在电源转换中有广泛的应用。
它可以用于电源适配器、电池充电器、电动车电源等领域。
在这些应用中，DC-DC芯片可以实现输入电压的变换、电压的稳定和电流的控制，从而为各种设备提供稳定可靠的电源。
正电源转负电源的芯片 dc-dc
正电源转负电源的芯片 dc-dcDC-DC芯片是一种能够将直流电源的电压转换为不同电压等级的电源的集成电路。
在实际应用中，有时需要将正电源转换为负电源，这就需要使用专门的DC-DC芯片来实现。
以正电源转负电源的DC-DC芯片主要由以下几个部分组成：输入电源部分、开关电源部分、控制电路部分和输出电源部分。
其中，输入电源部分用于接收正电源输入，开关电源部分用于将输入电源进行开关控制，控制电路部分用于控制开关电源的工作状态，输出电源部分则用于输出负电源。
在正电源转负电源的DC-DC芯片中，输入电源部分通常由一个电容器和一个整流二极管组成。
当正电源输入时，电容器将电源电压进行平滑，整流二极管则起到了一个保护作用，使得电流只能从正电源流入。
开关电源部分是整个DC-DC芯片的核心部分，它由一个开关管和一个储能元件组成。
开关管负责将输入电源进行开关控制，储能元件则负责储存能量。
当开关管关闭时，储能元件储存能量；当开关管打开时，储能元件释放能量。
通过不断的开关操作，开关电源部分能够将输入电源的电压转换为所需的负电源电压。
控制电路部分是DC-DC芯片的智能部分，它负责监测输入电源电压和输出电源电压，并根据实际情况控制开关电源的开关状态。
控制电路部分通常由一个反馈电路和一个比较器组成。
反馈电路负责监测输出电源电压，比较器则将输出电源电压与设定值进行比较，并根据比较结果控制开关电源的开关状态，以使输出电源的电压保持稳定。
输出电源部分是DC-DC芯片的最终输出部分，它由一个电感和一个滤波电容器组成。
电感负责滤除开关电源部分产生的高频噪声，滤波电容器则进一步平滑输出电源的电压，使其更加稳定。
总体来说，以正电源转负电源的DC-DC芯片通过输入电源部分接收正电源输入，经过开关电源部分的开关转换和控制电路部分的控制，最终输出负电源。
这种转换方式在很多应用中非常有用，例如一些特定的电路和电子设备需要使用负电源来工作。
需要注意的是，在使用DC-DC芯片进行正电源转负电源的过程中，需要合理选择合适的芯片型号，并根据实际需求进行电路设计。
DCDC 电源芯片内部结构全解
作为一名电源研发工程师，自然经常与各种芯片打交道，可能有的工程师对芯片的内部并不是很了解，不少同学在应用新的芯片时直接翻到Datasheet 的应用页面，按照推荐设计搭建外围完事。
如此一来即使应用没有问题，却也忽略了更多的技术细节，对于自身的技术成长并没有积累到更好的经验。
今天以一颗DC/DC 降压电源芯片LM2675 为例，尽量详细讲解下一颗芯片的内部设计原理和结构，IC 行业的同学随便看看就好，欢迎指教！LM2675-5.0 的典型应用电路打开LM2675 的DataSheet，首先看看框图这个图包含了电源芯片的内部全部单元模块，BUCK 结构我们已经很理解了，这个芯片的主要功能是实现对MOS 管的驱动，并通过FB 脚检测输出状态来形成环路控制PWM 驱动功率MOS 管，实现稳压或者恒流输出。
这是一个非同步模式电源，即续流器件为外部二极管，而不是内部MOS 管。
下面咱们一起来分析各个功能是怎么实现的一、基准电压类似于板级电路设计的基准电源，芯片内部基准电压为芯片其他电路提供稳定的参考电压。
这个基准电压要求高精度、稳定性好、温漂小。
芯片内部的参考电压又被称为带隙基准电压，因为这个电压值和硅的带隙电压相近，因此被称为带隙基准。
这个值为1.2V 左右，如下图的一种结构：这里要回到课本讲公式，PN 结的电流和电压公式：可以看出是指数关系，Is 是反向饱和漏电流（即PN 结因为少子漂移造成的漏电流）。
这个电流和PN 结的面积成正比！即Is-》S。
如此就可以推导出Vbe=VT*ln（Ic/Is）！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！这样我们最后得到基准Vref=I2*R2+Vbe2，关键点：I1 是正温度系数的，而Vbe 是负温度系数的，再通过N 值调节一下，可是实现很好的温度补偿！得到稳定的基准电压。
常用dcdc芯片内部原理
常用dcdc芯片内部原理
DC/DC电源芯片的内部原理主要包括以下几个方面：
1. 电压调节：DC/DC电源芯片通常通过反馈电压与内部基准电压的比较，调节MOS管的驱动波形占空比，以保持输出电压的稳定。
2. 同步整流技术：为了提高DC/DC电源芯片的效率，通常会采用同步整流技术。
当二极管导通时存在管压降，因此续流二极管所消耗的功率将会成为DC/DC电源主要功耗。
为了解决这个问题，通常会使用导通电阻极小的MOS管取代续流二极管，然后通过控制器同时控制开关管和同步整流管，保证两个MOS管不能同时导通，以防止短路。
3. 频率控制：DC/DC电源芯片中一般有RT引脚，改变RT引脚与地之间的电阻即可改变DCDC的频率。
改变RT的电阻，其实是通过改变电容充电恒流源的大小改变振荡器的频率。
4. 使能电路：使能电路的基本原理是基于斯密特触发器。
当Vi 大于Vt1时，输出为高门限，当小于Vt2时，为低门限。
设置好电阻比例以及输出门限值，即可得到输入门限电压。
此外，DC/DC电源芯片内部还可能包含误差放大器、温度保护、限流保护和软启动电路等部分，以确保电源芯片的稳定性和可靠性。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
dcdc升压芯片
dcdc升压芯片DC-DC升压芯片是一种能够将直流电压升高的集成电路，其原理是利用电感和电容的存储和释放能量来达到电压升高的目的。
在现代电子产品中，DC-DC升压芯片广泛应用于电池供电系统、光伏发电系统、无线通信系统等领域。
DC-DC升压芯片最早是用于电池供电系统，因为电池输出的电压通常较低，无法满足一些电子设备的工作需要。
通过使用DC-DC升压芯片，可以将电池输出的低压升高到设备所需的工作电压，从而保证设备的正常工作。
例如，现在智能手机的电池输出电压一般为3.7V左右，而手机芯片需要的工作电压通常在1.2V左右，因此需要使用DC-DC升压芯片将电池输出的3.7V电压升高到1.2V，供给芯片使用。
另外，DC-DC升压芯片还被广泛应用于光伏发电系统中。
在光伏发电系统中，太阳能电池板通过将光能转化为电能，输出直流电压。
然而，由于天气等因素的影响，太阳能电池板输出的电压通常较低，无法满足光伏发电系统的工作需要。
因此，需要使用DC-DC升压芯片将太阳能电池板输出的低压电压升高到适合发电系统工作的电压。
此外，DC-DC升压芯片还被广泛应用于无线通信系统中。
在无线通信系统中，无线模块通常需要较高的工作电压来实现远距离的信号传输。
然而，如何实现长距离的信号传输通常面临着电压降低的问题。
通过使用DC-DC升压芯片，可以将无线通信模块所需的工作电压从低压升高到适合信号传输的电压，有效解决了信号传输距离有限的问题。
目前市场上的DC-DC升压芯片种类繁多，常见的有开关电源芯片和线性电源芯片两种。
开关电源芯片通过开关管的控制来实现对电压的转换，具有转换效率高、体积小等优点，适用于功率较大的场合。
而线性电源芯片则通过控制电阻和电流的关系来实现对电压的升高，适用于功率较小、对效率要求不高的场合。
总之，在现代电子产品中，DC-DC升压芯片具有重要的应用价值，并在多个领域发挥着重要的作用。
随着电子设备的不断发展和工作电压的不断提高，DC-DC升压芯片的研究和应用将更加广泛，为电子产品的发展提供更多可能性和机遇。
dcdc电源芯片
dcdc电源芯片DC/DC电源芯片是一种将电源输入电压调节为输出电压的集成电路。
它通常由输入滤波电路、升压或降压电路、输出滤波电路和控制电路组成。
DC/DC电源芯片广泛应用于各种电子设备中，如计算机、手机、电视、汽车电子等。
本文将主要讨论DC/DC电源芯片的工作原理、应用领域和未来发展趋势。
DC/DC电源芯片的工作原理主要涉及三个方面：输入电压的滤波、电压的升降转换和输出电压的滤波。
首先，输入电压的滤波是为了去除输入信号中的噪声和干扰，保证输入电压的稳定性。
其次，电压的升降转换是通过控制电路来实现的，其中升压电路用于将输入电压提升至所需的输出电压，而降压电路则用于将输入电压降低至所需的输出电压。
最后，输出电压的滤波是为了去除升降转换过程中产生的噪声和纹波，确保输出电压的稳定性和精确性。
DC/DC电源芯片的应用领域非常广泛。
在计算机领域，DC/DC电源芯片常用于处理器、硬盘、显卡等关键部件的供电，以保证计算机的稳定工作。
在手机领域，DC/DC电源芯片常用于为屏幕、摄像头、无线通信等模块提供稳定的电源。
在电视领域，DC/DC电源芯片用于为显示屏、音频系统等关键部件提供电源。
在汽车电子领域，DC/DC电源芯片常用于为车载导航、音响系统等设备供电。
此外，DC/DC电源芯片还广泛应用于工业自动化、航天航空等领域。
随着电子设备的不断更新和升级，DC/DC电源芯片也在不断发展和改进。
未来，DC/DC电源芯片将更加注重功率密度的提高和效率的提升。
随着电子设备的小型化和高功率需求的增加，DC/DC电源芯片需要在体积和功率方面有更好的平衡，以满足设备的需求。
另外，随着可再生能源的发展和应用，DC/DC电源芯片还将面临更大的挑战和机遇。
未来的DC/DC 电源芯片需要更好地适应可再生能源的特点，提供更高的能量转换效率和更好的功率管理能力。
总之，DC/DC电源芯片是一种重要的电子器件，它在各种电子设备中起着至关重要的作用。
dcdc隔离芯片
dcdc隔离芯片DC-DC隔离芯片是一种用于电源管理应用的集成电路，它可以将输入电源的电压转换为所需的输出电压，并且能够实现输入与输出之间的电气隔离。
随着电子产品的发展，对电源管理的需求也越来越高。
而DC-DC隔离芯片作为电源管理电路的核心部件之一，具有很多优点。
首先，DC-DC隔离芯片能够实现输入与输出之间的电气隔离。
这样可以有效防止因输入端或输出端的异常情况对另一端产生不良影响。
特别是在高压环境中，电气隔离可以有效地提高电路的安全性。
其次，DC-DC隔离芯片具有高转换效率。
在电源管理中，转换效率是一个非常重要的指标。
高效率的DC-DC隔离芯片可以减少不必要的能量损耗，节约电力资源，降低电路发热量，延长电池续航时间。
另外，DC-DC隔离芯片还具有广泛的输入输出电压范围。
不同的应用场景需要不同的电压，而DC-DC隔离芯片可以根据需要灵活调整输入输出电压，满足各种应用需求。
此外，DC-DC隔离芯片还具有快速功率调节功能。
在一些特殊的应用场景中，需要快速调整输出电压来适应不同的工作条件。
DC-DC隔离芯片可以通过自身的控制电路快速稳定地调整输出电压，并保持较好的稳定性。
此外，DC-DC隔离芯片还具有较低的噪声和纹波。
噪声和纹波可以对电子设备的性能和稳定性产生不良影响。
DC-DC隔离芯片通过采用高品质的元器件和设计工艺，使得输出电压的噪声和纹波控制得更加精细，有效地提高了电路的稳定性。
最后，DC-DC隔离芯片还具有较小的尺寸和重量。
随着电子设备的不断迷你化和轻量化，对电路尺寸和重量的要求也越来越高。
DC-DC隔离芯片能够在较小的尺寸和重量下实现相对较高的功率转换能力，满足现代电子设备对轻便高效的要求。
综上所述，DC-DC隔离芯片是一种在电源管理中非常重要的集成电路。
它具有电气隔离、高效率、广泛的输入输出电压范围、快速功率调节、较低的噪声和纹波以及较小的尺寸和重量等优点。
在不同的电子设备和应用场景中，DC-DC隔离芯片都有着广泛的应用和推广前景。
dcdc芯片参数
dcdc芯片参数【最新版】目录1.DC/DC芯片的概念与作用2.DC/DC芯片的主要参数3.DC/DC芯片参数的实际应用4.选择DC/DC芯片的注意事项正文DC/DC芯片，即直流/直流转换器芯片，是一种将直流电压转换为另一直流电压的电子元件。
它在电子设备中起着至关重要的作用，例如为不同电压需求的电子元件提供稳定的电源。
下面，我们将详细介绍DC/DC芯片的主要参数、实际应用以及选择时需要注意的事项。
一、DC/DC 芯片的主要参数1.输入电压范围：即 DC/DC 芯片能够承受的输入电压范围。
不同的芯片有不同的输入电压范围，因此在选择时需要根据实际需求进行匹配。
2.输出电压：这是 DC/DC 芯片最重要的参数之一，决定了转换后的直流电压值。
输出电压的稳定性和精度直接影响到电子设备的性能。
3.输出电流：即 DC/DC 芯片能够提供的最大输出电流。
输出电流越大，芯片的负载能力越强。
4.转换效率：DC/DC 芯片在转换过程中会有能量损耗，转换效率就是衡量这种损耗的参数。
高转换效率意味着更低的能耗和更好的散热性能。
5.静态电流：静态电流是指 DC/DC 芯片在关闭状态下的电流消耗。
低静态电流有助于提高系统整体效率。
6.隔离电压：对于一些对电源隔离有要求的应用，DC/DC 芯片的隔离电压参数尤为重要。
二、DC/DC 芯片参数的实际应用在实际应用中，我们需要根据不同电子设备的电源需求，选择合适的DC/DC 芯片。
例如，对于需要低电压、高电流供电的设备，我们应该选择输出电压较低、输出电流较大的芯片；而对于对电源隔离有要求的设备，则需要选择隔离电压较高的芯片。
三、选择 DC/DC 芯片的注意事项1.确定电源需求：在选择 DC/DC 芯片时，首先要明确电子设备的电源需求，包括输入电压、输出电压、输出电流等。
2.选择合适的参数：根据电源需求，选择具有合适输入电压范围、输出电压、输出电流等参数的 DC/DC 芯片。
3.考虑转换效率和静态电流：为了提高系统整体效率，应选择转换效率较高、静态电流较低的芯片。
电源芯片工作原理
电源芯片的工作原理1. 什么是电源芯片？电源芯片（Power Management Integrated Circuit，简称PMIC）是一种集成电路，用于管理和控制各种电源供应和能量转换。
它通常由多个功能模块组成，包括直流-直流（DC-DC）转换器、直流-交流（DC-AC）逆变器、电池充放电管理、功率开关等。
2. 电源芯片的基本原理2.1 输入滤波当外部电源连接到电源芯片时，首先需要对输入信号进行滤波处理。
这是因为外部电源往往存在噪声和干扰信号，通过输入滤波可以降低这些噪声对后续模块的影响。
输入滤波一般采用LC滤波器，其中L为电感，C为电容。
这种滤波器可以通过选择合适的元件参数来实现对不同频率噪声的抑制。
2.2 直流-直流转换大多数电子设备都需要使用不同的直流供应电压来驱动各个模块和部件。
而外部供应的直流电压通常无法直接满足这些需求。
因此，需要通过直流-直流转换器将外部电源的电压进行调整。
直流-直流转换器的基本原理是利用开关管（MOSFET）和电感器（inductor）构成的开关电源。
当开关管导通时，电感器储存能量；当开关管断开时，电感器释放储存的能量。
通过控制开关管的导通时间和断开时间，可以调整输出电压。
2.3 直流-交流逆变有些设备需要使用交流电压来驱动特定模块或部件，但外部供应的是直流电源。
在这种情况下，需要通过直流-交流逆变器将直流电压转换为交流电压。
直流-交流逆变器通常采用全桥结构，包括四个功率开关管（MOSFET）和一个中心点连接到负载的输出端口。
通过控制不同功率管的导通和断开，可以实现正弦波形或方波形的交流输出。
2.4 电池充放电管理对于便携式设备或需要备用电源的设备，常常使用可充电电池作为能量来源。
因此，电源芯片还需要具备对于充放电过程进行管理和保护的功能。
充放电管理模块通常包括电池充电控制器和电池保护电路。
充电控制器通过监测电池的状态和特性，采用合适的充电算法来控制充电过程。
直流载波芯片
直流载波芯片直流载波（Direct Current Carrier），简称DC-C（Direct Current Carrier）芯片，是一种用于能源线通信的集成电路芯片。
它采用了调制解调技术，将数字信号转换为带有载波信号的模拟信号，并通过能源线传输。
直流载波芯片在智能电力监控、智能家居和智能建筑等领域得到广泛应用。
首先，直流载波芯片具有高速通信的特点。
它可以支持高达100Mbps的数据传输速率，能够满足大多数智能化设备的通信需求。
这种高速通信能力使得直流载波芯片在智能电力监控系统中能够快速传输电力数据，实现实时监测和控制。
其次，直流载波芯片具有高可靠性的特点。
由于直流载波技术采用了模拟调制解调方式，能够消除传输过程中的干扰和噪声，提高信号的抗干扰能力和传输质量。
同时，直流载波芯片还支持纠错码技术，可以自动纠正传输中出现的错误，提高通信的可靠性。
另外，直流载波芯片还具有低功耗的特点。
它采用了低功耗的处理器和电源管理技术，能够在保证通信质量的前提下，最大限度地降低功耗，延长设备的使用寿命。
这种低功耗的特点使得直流载波芯片在智能家居和智能建筑领域广受欢迎，减少了能源消耗，提高了能源利用效率。
此外，直流载波芯片还具有易于集成和使用的特点。
它采用了标准接口和通信协议，与其他智能设备和传感器进行通信时，不需要额外的转换器和适配器，方便用户使用。
同时，直流载波芯片还支持多种控制方式，如远程控制、手机APP控制等，提供了灵活的接口和控制方式，方便用户根据实际需求进行控制和管理。
综上所述，直流载波芯片是一种高速通信、高可靠性、低功耗、易于集成和使用的集成电路芯片。
它在智能电力监控、智能家居和智能建筑等领域有着广泛的应用前景。
随着物联网技术的不断发展，直流载波芯片将会进一步提升在智能化领域的应用价值，为人们的生活带来更多的便利和创新。
MC34063芯片原理与应用技巧
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
dcdc芯片的热损耗
dcdc芯片的热损耗DC-DC芯片是一种用于直流电源转换的集成电路，它可以将输入的直流电压转换为输出电压，实现电源的升压、降压或反向变换。
然而，在这个转换过程中，由于电子元件的内部电阻、导线的电阻和电容的电流损耗，DC-DC芯片会产生一定的热损耗。
本文将重点探讨DC-DC芯片的热损耗问题。
DC-DC芯片的热损耗主要来自于两个方面：导通损耗和开关损耗。
导通损耗是指当芯片导通时，电流通过芯片内部电子元件和导线时产生的能量损耗。
开关损耗则是指当芯片切换状态时，电子元件的开关过程中产生的能量损耗。
这两种损耗都会以热量的形式释放出来，导致芯片温度的升高。
导通损耗主要取决于芯片内部电子元件的电阻和导线的电阻。
当电流通过电阻时，会产生焦耳热，导致能量的损耗，同时也会产生一定的热量。
电阻越大，电流通过时产生的热量就越大。
而导线的电阻也会导致能量的损耗和热量的产生。
因此，为了减小导通损耗和热损耗，需要选择低电阻的电子元件和导线。
开关损耗主要取决于芯片内部的开关频率和电子元件的开关速度。
当电子元件切换状态时，会产生开关过程中的能量损耗，从而产生热量。
开关频率越高，开关损耗越大，产生的热量也越多。
而电子元件的开关速度越快，开关损耗也越大。
因此，在设计DC-DC芯片时，需要根据具体的应用需求来选择合适的开关频率和开关速度，以减小开关损耗和热损耗。
为了降低DC-DC芯片的热损耗，可以采取以下措施：1. 优化电路设计：通过合理布局和连接电子元件、导线和电容，减小电阻和电容的电流损耗，降低热损耗。
2. 选择低电阻材料：选择低电阻的电子元件和导线材料，减小导通损耗和热损耗。
3. 控制开关频率：根据具体应用需求，选择合适的开关频率，避免频率过高导致的开关损耗和热损耗增加。
4. 散热设计：通过合理的散热设计，如添加散热片、散热风扇等，提高芯片的散热能力，降低温度，减小热损耗。
5. 优化功率管理：合理控制输入和输出电压的差值，减小芯片的工作功率，降低热损耗。
dc-dc芯片 低静态电流
dc-dc芯片低静态电流低静态电流是指在待机或休眠状态下，电子设备所消耗的电流非常低的现象。
在很多电子设备中，为了延长电池寿命或降低功耗，低静态电流是一个非常重要的指标。
在DC-DC芯片中，也需要考虑低静态电流的特性，以满足电子设备对低功耗的需求。
DC-DC芯片是一种用于电源管理的集成电路，它可以将输入电压转换为稳定的输出电压。
在一些电子设备中，尤其是便携式设备中，DC-DC芯片非常常见。
为了满足这些设备对低功耗的需求，DC-DC芯片需要具备低静态电流的特性。
低静态电流的实现可以通过多种方法。
首先，设计师可以选择低功耗的材料和器件，以减少电流的损耗。
其次，采用合适的电路拓扑结构，例如降压型、升压型或反激型等，也可以有效降低静态电流。
此外，优化芯片的电源管理电路，减少不必要的能量损耗，也是降低静态电流的重要手段。
在DC-DC芯片的设计中，降低静态电流的同时，还需要保持较高的转换效率。
这是一个挑战性的任务，需要在功耗和效率之间寻找一个平衡点。
为了实现低静态电流和高转换效率，设计师需要结合电路设计和优化算法，进行全面考虑。
除了在便携式设备中的应用，低静态电流的需求还广泛存在于其他领域。
例如，无线传感器网络、物联网设备等都需要长时间待机的能力，这就要求DC-DC芯片具备低静态电流的特性。
此外，在一些特殊应用中，如医疗设备、航空航天设备等，低静态电流也是一个重要的指标。
总结起来，低静态电流是DC-DC芯片设计中非常重要的一个指标。
通过选择合适的材料和器件，优化电路拓扑结构，设计高效的电源管理电路，可以实现低静态电流和高转换效率的平衡。
在不同的应用领域中，低静态电流的需求都非常普遍，对于延长电池寿命、降低功耗具有重要意义。
未来，随着电子设备对低功耗的需求越来越高，DC-DC芯片的低静态电流特性将会得到更加广泛的应用和研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录键入章标题(第1 级) (1)键入章标题(第2 级) (2)键入章标题(第3 级) (3)键入章标题(第 1 级) (4)键入章标题(第2 级) (5)键入章标题(第3 级) (6)1 绪论本章首先介绍当前国内外便携式设备电源管理技术的现状，然后提出设计多路电压输出DC/DC转换器的市场必要性，最后简要介绍DC/DC转换器的发展趋势及论文的内容安排。
1.1当前便携式设备电源管理技术的现状随着集成电路技术[1]、电子技术和通信技术的飞速发展和不断创新，大量的便携式设备进入我们的生活，如手机、mp3、mp4、数码照相机、数码摄像机、笔记本电脑等等。
功能先进的便携式设备大大的方便了我们的生活，提高了我们的生活质量 [2]。
便携式设备都依靠电池（包括化学电池、太阳能电池）提供能量，既要体积小，又要待机时间长是当前便携式设备设计中的一个突出矛盾。
便携式设备的功能会越来越复杂（如高亮度LCD屏幕显示、和合炫音乐播放、摄像头、闪光灯等），如何有效利用电池存储的能量，即电源管理技术，成为当前便携式设备的关键。
便携式设备的电源管理要在便携式设备系统方案设计时就要综合考虑节能、成本、体积和开发时间等多种因素，进行最佳折衷设计。
总的来讲，要从提高电能的转换效率和提高电能的使用效率两方面着手进行便携式设备的整体电源管理。
1.1.1 采用高转换效率芯片提高电能的转换效率随着对电源管理效率要求的不断提高，便携式设备中的电源变换从以往的线性电源逐渐更换为开关式电源，但二者有各自的优势和劣势，适用于不同场合。
a.线性电源LDO(低压降稳压器)LDO具有成本低、封装小、外围器件少和噪音小的特点，其成本也只有DC/DC 转换器的几分之一。
LDO的封装从SOT23到SC70、QFN，直至WCSP(晶圆级芯片封装) [1]，非常适合在手持设备中使用。
LDO外围只需2到3个很小的电容即可构成整个电源管理方案。
LDO最大优势是其超低的输出电压噪声，TI的TPS793285输出电压纹波小于35μVrms，还有极高的信噪抑制比，非常适合用在对噪声敏感的RF和音频电路的供电，而且在线性电源中没有电磁干扰(EMI)。
LDO的效率取决于输出电压与输入电压之比：η=Vout /Vin。
在输入电压为3.6V(单节锂电池)的情况下，输出电压为3V时，效率为90.9%，而在输出电压为1.5V时，效率则下降为41.7%。
在输出电流较大时LDO效率降低，不仅会浪费电能，而且芯片发热而影响系统的稳定性。
b.开关式电源转换器开关式电源分为电感式开关电源和电容式开关电源。
(1)电感式开关电源电感式开关电源是利用电感作为主要的储能元件，为负载提供持续不断的电流，通过不同的拓扑结构可以完成降压、升压和负压的功能。
电感式开关电源具有非常高的转换效率，其工作时主要的电能损耗包括：1）内置或外置MOSFET的导通损耗，主要与占空比和MOSFET的导通电阻有关；2）动态损耗，包括高侧和低侧MOSFET同时导通时的开关损耗和驱动MOSFET 开关电容的电能损耗，主要与输入电压和开关频率有关；3）静态损耗，主要与IC内部的漏电流有关。
在负载电流较大时，上面的损耗都相对较小，故电感式开关电源可以达到96%的效率。
但是在负载变小时，这些损耗就会相对变大而影响转换效率。
电感式开关电源的缺点是电源方案的整体面积较大(主要是电感和电容)，输出电压的纹波较大，在PCB布板时必须格外小心以避免电磁干扰(EMI)。
提高开关频率可以有效的减小电感和电容的体积及输出电压纹波。
TI的TPS62040的开关频率达1.2MHz，当输出电流为1.2A时，外部电感只需6.2μH。
(2)电容式开关电源——电荷泵电荷泵是利用电容作为储能元件，内部的开关管阵列控制电容的充放电。
为减少由于开关造成的EMI和纹波，很多设计采用双电荷泵的结构。
电荷泵也可以完成升压、降压和负压的功能。
当输出电压与输入电压成一定倍数关系如2倍或1.5倍时，最高的效率可达90%以上。
但效率会随着两者之间的比例关系而变化，也会低至70%以下，应尽量利用电荷泵的最佳转换工作条件。
由于储能电容的限制，其输出电压一般不超过输入电压的3倍，而输出电流不超过300mA。
电荷泵特性介于LDO和电感式开关电源之间，具有较高的效率和相对简单的外围电路设计，EMI和纹波居中，但有输出电压和输出电流的限制。
1.1.2 提高电能的使用效率在便携式设备中电源管理的关键是减少电池能量的浪费、将尽量多的可用电能用于实际有效的处理上。
a.信号处理系统信号处理系统(主要是信号处理器)是便携式设备的核心部分，它是便携式设备中主要的电能消耗源，采用两种方法减小其耗能。
其一，分区管理，将处理某项任务时不需要的功能单元关掉，如在进行内部计算时，将与外部通信的接口关断或使其进入睡眠状态。
便携式设备中信号处理器往往设计有很多个内部时钟，控制不同功能单元的工作状态。
不同功能块供电的电源电路设计为可关断的。
其二，改变信号处理器的工作频率和工作电压，在CMOS电路中，最大的一项功率损耗是驱动MOSFET栅极所引起的损耗，其大小为P loss= C g f(I out)V in2（1-1）为栅极电容，f为频率。
功率损耗与频率及输入电压（即IC的电源其中，Cg电压）的平方成正比。
针对不同的运算和任务，把频率和电源电压降低到合适的值，可以有效地减少功率损耗。
TI的DVS(动态电压调整)技术有效地将处理器与电源转换器连接成闭环系统，通过I2C等总线动态地调节供电电压，同时调节自身的频率。
TPS65010集成了充电电路、电感式DC/DC和LDO，同时还可以通过I2C总线对各路输出电压进行调节，非常适合为处理器供电。
b.音频功率放大音频功率放大器是便携式设备特别是手机、mp3、mp4中的能量消耗大户。
传统的技术采用AB类线性放大器，其效率随输出功率变化，最高只有70%。
使用D 类功率放大器，利用PWM的方式，可使效率提高到85～90%，如TPA2010D1输出2W的功率，效率可达90%。
c.马达、LCD、背光驱动在数码相机中镜头马达、LCD、背光驱动等设备也消耗很多能量，关键就是尽量节省该部分的耗电，采用电路休眠设置而减小其耗能。
电源管理在便携设备中的作用日趋重要，一个高效的系统是要将电源管理的观念贯穿于设计的每一个环节，并且平衡系统多方面因素设计完成的。
随着半导体技术和电子技术的发展，越来越先进的节能技术不断涌现为手持产品的不断发展助力。
1.2多电压输出电源管理芯片的市场需求自1958年集成电路问世以来，半导体技术的发展可谓一日千里，电源管理技术也在集成化的道路上飞速前进。
如今高性能的集成电源管理芯片在便携式设备内已被广泛采用，以得到高效的电源且缩小设备体积，并成为便携式设备的关键组成。
便携式设备的广泛使用，促进集成电源管理芯片飞速发展，目前已发展到几百个品种，按工作方式分线性集成稳压器和开关式集成电压转换器；按电路的结构形式分单片式集成电压转换器和组合式集成电压转换器；按管脚的连接方式分三端式集成电压转换器和多端式集成电压转换器；按制造工艺分半导体集成电压转换器、薄膜混合集成电压转换器和厚膜混合集成电压转换器。
各种类型电源管理芯片应用在不同的场合中，为便携式设备保驾护航。
市场需求是技术发展的原动力。
电源管理芯片随着便携式设备的不断发展而不断完善提高性能。
数码相机集合了各种电子元件（镜头马达、LCD背光、闪光灯、DSP等），则其电源管理就要包括I/F电源、镜头驱动马达电源、LCD电源、背光电源等（如图1.1），如何优化电源设计关系到整机的低功耗、小尺寸和高可靠等关键特性。
随着数码相机近年来逐渐成为主流消费电子产品后，消费者对数码相机功能的要求亦不断提升，例如高像素、短片拍摄功能、大LCD显示屏、大容量存储和小体积等。
延长使用及待机时间成为数码相机设计面临的重要挑战，也是电源管理芯片的一个挑战和机遇。
设计具有多路电压输出的单片集成电源管理芯片越来越有必要性，是电源管理芯片促进当前便携式设备发展的关键，也是电源管理芯片未来的主要发展方向。
国际上许多半导体公司都抢先设计推出多路电压输出的集成转换器以抢占市场，获取巨大利润，例如瑞萨科技公司(Renesas Technology Corp)日前推出用于数码相机的DC/DC转换器M62298FP。
该转换器输入电压范围为2.5到6.0V，适用于采用1节锂离子电池工作的设备，集成了四个升压转换器通道和三个降压转换器通道，可以单芯片提供数码相机所需的所有电源电压，且采用0.5μm BiC-DMOS工艺，可将以前的外部输出MOSFET集成到除了为IC本身提供5.8V升压电源电压的转换器之外的其余六个转换器通道，更有助于缩小数码相机的体积。
综上所述，随着手机、数码相机、数码摄像机等便携式设备的功能越来越复杂，对电源管理芯片的要求越来越高。
设计可以单片解决便携式设备多样化的电源管理功能的具有多路电压输出转换器集成芯片已成为今后电源管理类芯片的重要发展方向，本论文正是基于此类应用而开发具有双路电压输出的DC/DC转换器。
1.3DC/DC集成电路芯片的发展趋势集成DC/DC的设计技术及生产工艺在国内外均已成熟并标准化，其效率达到90%以上。
为了满足不断发展的电子产品的需要，并且随着半导体工艺水平不断提高，集成DC/DC电压转换器呈现出以下趋势[2]：1.3.1提高效率主要采用如低漏失电压、低静态电流、低维持电压和同步整流等技术来减小芯片功耗而提高转换效率。
1.3.2减小体积减小体积有利于产品小型化和降低成本，通过调整管集成和采用高的工作频率而缩小电源管理芯片和外围器件的尺寸。
1.3.3多功能和多工作模式单片集成具有多路输出、多管理方案和多工作模式转换器。
1.3.4保护措施完善有过温保护、过流保护、电池反接保护、输出短路保护等。
1.3.5大电流输出1.4论文的内容安排本论文具体章节安排为：第一章介绍了电源管理芯片的现状、发展趋势以及论文的主要工作和章节安排第二章论述Buck型DC-DC基本原理、控制模式及主要性能指标;第四章分析峰值电流模Buck型DC-DC稳定性的理论，在此基础上对电压环和电流环进行了有效的补偿;最后是结束语。
2 Buck 型DC-DC 原理介绍2.1 BUCK 型DC-DC 基本原理非隔离式DC-DC 稳压器主要有三种基本结构:降压型稳压器、升压型稳压器和降压-升压型稳压器。
它们都属于感性电路，主要由开关晶体管、储能电感、肖特基二极管和滤波电容构成。
BUCK 型DC-DC 又称串联开关稳压电源，这是最基本的一种直流转换器，其基本拓扑结构[2.3.4]如图2.1所示，它由开关S 、续流二极管D 、储能电感L 、输出滤波电容C 和输出负载电阻R 组成。
