主要网络设备介绍
主要网络设备介绍
光纤分类措施
根据传播模数分类 单模光纤(SMF ：Single Mode Fiber)和多 模光纤(MMF：Multi Mode Fiber)
光纤通信系统及构成
一种光电转换器
光纤通信系统及构成
光纤通信系统是以光波为载体、光导纤维为传 播媒体旳通信方式,起主导作用旳是光源、光纤、 光发送机和光接受机。
（3）带宽占用方式不同 集线器全部端口共享集线器旳总带宽，而互换机旳每个端口都具有 自己独立旳带宽。
（4）传播模式不同 集线器采用半双工方式进行数据传播；互换机采用全双工方式来传 播数据。
互换机与集线器（HUB）旳主要 区别
总结：
互换机与集线器有着本质旳不同，不论在工作 层次、通讯方式、传播速度和可管理性上，都都 存在明显旳差别，互换机与集线器相比具有无与 伦比旳优势。目前，互换机已经成为组网中旳普 遍使用旳网络连接设备，而集线器已经逐渐在退 出历史舞台。
网络设备
传播介质
双绞线 同轴电缆 光纤
双绞线旳线材等级
类别
最大传播 速度
1类
2Mbit/s
2类
4Mbit/s
3类 16Mbit/s
4类 20Mbit/s
应
用
模拟和数字语音(电话)通信以 及低速旳数据传播。
语音、ISDN和不超出旳 4Mbit/s旳局域网数据传播。
不超出16Mbit/s旳局域网数据 传播。
固定配置互换机：一般具有固定端口配置，例如Cisco 企业旳Catalyst l900/2900互换机，Bay企业旳 BayStack350/450互换机等。固定配置互换机旳可扩充 性显然不如模块化互换机，但是价格要低得多。
互换机旳主要性能指标
专用芯片与通用芯片
局域网主要有哪些硬件配置
局域网主要有哪些硬件配置局域网是指在较小的范围内，由计算机、设备和其他网络设备组成的一种本地区域网络。
局域网的硬件配置是构建和支持其正常运行的基础。
本文将介绍局域网主要的硬件配置。
1. 网络交换机（Network Switch）网络交换机是局域网的核心设备，用于将多台计算机和设备连接在同一个网络中。
它具有多个以太网口，可以同时连接多台计算机和其他网络设备。
网络交换机能够根据网络包的目的地址，将数据包从源设备传输到目标设备，实现数据的交换和转发。
2. 路由器（Router）路由器是用于连接不同网络的设备，它能够将数据包从一个网络传输到另一个网络。
在局域网中，路由器用于连接局域网和广域网（WAN）或连接不同的局域网。
它通过将数据包从源地址转发到目标地址，实现不同网络之间的通信。
3. 网络适配器（Network Adapter）网络适配器是计算机与局域网之间的接口设备，也称为网卡。
它的主要功能是将计算机的数据转换为适用于局域网的数据格式，并将其发送到网络中。
网络适配器通常是通过以太网接口连接到计算机的。
4. 光纤电缆（Fiber Optic Cable）光纤电缆是一种用于传输数据的高速、高带宽的传输介质。
在局域网中，光纤电缆通常用于连接网络交换机、路由器和其他设备，以实现数据的快速传输和高效通信。
5. 网络服务器（Network Server）网络服务器是用于存储和管理网络资源的计算机。
在局域网中，网络服务器可以提供共享文件、打印服务、数据库等功能。
它是局域网中的中心节点，可以管理用户的访问权限、存储数据并处理网络请求。
6. 防火墙（Firewall）防火墙是一种用于保护局域网安全的设备。
它能够监控和控制进出局域网的数据流，通过策略和规则来过滤和阻止潜在的网络攻击和威胁。
防火墙可以阻止未经授权的访问和恶意网络活动，确保局域网的安全性和稳定性。
7. 网络打印机（Network Printer）网络打印机是一种连接到局域网的打印设备。

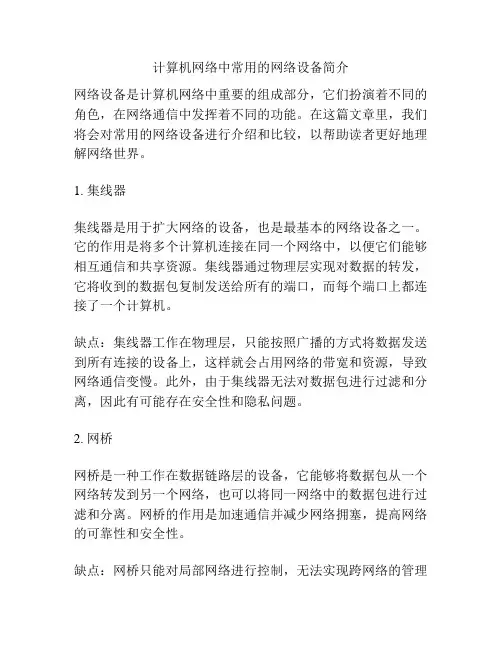

计算机网络中常用的网络设备简介
计算机网络中常用的网络设备简介网络设备是计算机网络中重要的组成部分，它们扮演着不同的角色，在网络通信中发挥着不同的功能。
在这篇文章里，我们将会对常用的网络设备进行介绍和比较，以帮助读者更好地理解网络世界。
1. 集线器集线器是用于扩大网络的设备，也是最基本的网络设备之一。
它的作用是将多个计算机连接在同一个网络中，以便它们能够相互通信和共享资源。
集线器通过物理层实现对数据的转发，它将收到的数据包复制发送给所有的端口，而每个端口上都连接了一个计算机。
缺点：集线器工作在物理层，只能按照广播的方式将数据发送到所有连接的设备上，这样就会占用网络的带宽和资源，导致网络通信变慢。
此外，由于集线器无法对数据包进行过滤和分离，因此有可能存在安全性和隐私问题。
2. 网桥网桥是一种工作在数据链路层的设备，它能够将数据包从一个网络转发到另一个网络，也可以将同一网络中的数据包进行过滤和分离。
网桥的作用是加速通信并减少网络拥塞，提高网络的可靠性和安全性。
缺点：网桥只能对局部网络进行控制，无法实现跨网络的管理和控制。
此外，网桥的转发速度和效率有限，不能满足高速网络的要求。
3. 交换机交换机是一种基于数据链路层的设备，能够根据MAC地址将数据包从一个端口转发到另一个端口，以实现对局部网络的控制和管理。
它支持全双工通信和高速传输，能够实现数据包的快速转发和过滤，提高网络通信的效率和可靠性。
缺点：交换机的闪存和RAM容量有限，不能支持大规模网络的管理和控制。
此外，交换机只能对局部网络进行控制，难以实现跨网络的管理和控制。
4. 路由器路由器是一种工作在网络层的设备，它能够将数据包从一个网络转发到另一个网络，也可以对数据包进行过滤和分离。
路由器通过路由表来判断数据包的最佳路径，以实现跨网络的通信和管理。
优点：路由器能够实现对网络流量的控制和管理，减少网络拥塞和安全问题。
此外，路由器支持多种网络协议和接口，能够满足不同网络之间的互通需求。
常用网络设备
常用网络设备网络设备是构建现代网络基础设施的重要组成部分，它们起到了连接和转发数据的关键作用。
在企业、学校、家庭甚至公共场所，我们都可以见到各种常用的网络设备。
本文将介绍一些常用的网络设备，包括路由器、交换机、防火墙和无线接入点。
1. 路由器（Router）路由器是将不同网络之间的数据包进行转发的设备。
它可以根据数据包的目的地址，决定将数据包发送到哪个网络上。
路由器通常用于组建广域网（WAN）和局域网（LAN），连接不同的网络子网。
它还可以实现网络地址转换（NAT），从而将私有 IP 地址转换为公共 IP 地址，使得多台设备共享一个公共 IP 地址。
使用路由器可以实现灵活的网络拓扑结构，提供数据包转发和路由控制的功能。
在企业网络中，路由器通常是网络架构的核心设备，负责连接多个局域网，并实现不同子网之间的通信。
2. 交换机（Switch）交换机是用于局域网内部的设备之间进行数据包转发的设备。
它根据数据包的目的 MAC 地址，将数据包转发给目标设备。
交换机利用 MAC 地址表来维护不同设备的 MAC 地址和对应的端口之间的映射关系，从而实现快速而准确的数据转发。
不同于路由器，交换机工作在数据链路层，它只负责本地网络内的数据包转发，不关心数据包的目的网络。
因此，在局域网中使用交换机可以提供较快的数据传输速度，减少网络延迟。
3. 防火墙（Firewall）防火墙是一种网络安全设备，用于保护企业网络免受未经授权的访问和网络攻击。
它通过设置访问控制策略，监视网络流量，并根据预定义的规则来阻止或允许特定类型的流量通过。
防火墙通常分为软件防火墙和硬件防火墙两种类型。
软件防火墙通常安装在服务器或个人计算机上，用于保护主机的安全。
硬件防火墙是一种独立设备，放置在网络的边界上，负责监控整个局域网或广域网的数据流量。
4. 无线接入点（Wireless Access Point）无线接入点是用于建立无线网络连接的设备。
它可以将有线网络信号转换为无线信号，并提供给无线设备进行无线访问。
计算机网络设备
计算机网络设备计算机网络设备是指构成计算机网络基础设施的各种硬件设备，包括路由器、交换机、防火墙、网卡等。
它们的作用是连接和管理局域网、广域网以及互联网，提供数据传输和通信的功能。
本文将从不同类型的计算机网络设备入手，介绍其功能和应用。
一、路由器路由器是计算机网络中起关键作用的设备，对于实现互联网的功能至关重要。
路由器能够根据不同的网络地址进行数据包的转发，将数据从源地址传输到目的地址。
同时，路由器还具有拥塞控制、数据过滤等功能，确保网络的稳定和安全。
在企业网络中，路由器也承担了防火墙、虚拟专网等重要的安全机制。
二、交换机交换机是用于本地区域网络（LAN）内的数据传输和连接的设备。
交换机具有多个端口，能够接收和转发数据包，实现不同设备之间的通信。
相比于路由器，交换机的转发速度更快，延迟更低，适合于局域网内部数据传输的需求。
交换机的应用非常广泛，不仅用于办公室、学校等场所，也被广泛应用于数据中心等大型网络环境中。
三、防火墙防火墙是一种用来保护计算机网络安全的设备。
它能够对网络流量进行过滤和监控，阻止非法入侵和网络攻击，保证内部网络的安全和稳定。
防火墙可以设置规则来限制特定IP地址或端口的访问，还可以检测和阻止病毒、恶意软件等的传播。
目前，防火墙已经成为企业和组织网络的必备设备。
四、网卡网卡是计算机网络设备中的一种重要组成部分，它是计算机和局域网或广域网之间进行数据传输的接口。
网卡可以连接计算机和路由器、交换机等设备，通过物理连接实现数据的传输和接收。
不同类型的网卡包括以太网卡、无线网卡等，它们在不同的网络环境中发挥着重要的作用。
五、无线路由器随着移动设备的普及和无线网络的需求增加，无线路由器成为越来越重要的计算机网络设备。
无线路由器通过无线信号将互联网接入点分发给周围的设备，实现无线网络的覆盖和连接。
无线路由器不仅可以提供无线上网的功能，还能够设置密码、访问控制等安全机制，保护网络的安全。
六、调制解调器调制解调器是计算机和互联网之间进行信号转换的设备。

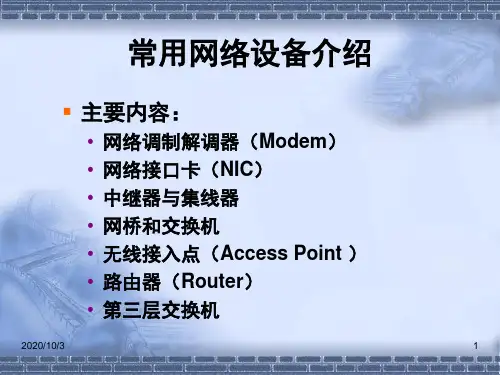

常用网络设备介绍-文档资料
网段1
网段2
2020/10/3
5
路由器的概念结构
主机 1 应用层 传输层 网络层 数据链路层 物理层
路由器 互连网层 DL DL PHY PHY
主机 2 应用层 传输层 网络层 数据链路层 物理层
子网 1
子网 2
2020/10/3
6
网关的概念结构
主机 1 应用层 传输层 网络层 数据链路层 物理层
微处理器
计
算
机
总线接口
总
线
2020/10/3
LAN管理
曼彻斯特编码器 曼彻斯特解码器
发送控制
载波检测 接收控制
发送器 接收器
通 信 线 路
15
网卡的配置参数
▪ 网卡地址：即网卡的物理地址（MAC地址）， 固化在网卡硬件中（有些网卡可由用户修改）
▪ 配置参数（跳线设置 / 软件设置 / PnP） •中断请求号 IRQ（一般为3） •I/O基地址 I/O Base（一般为300H） •存储器基地址 Memory Base (一般为0C000H) •全双工 / 半双工 •传输速率（仅10/100Mb/s双速网卡可选）
▪ 数据编码/解码
• 转换为适合网络介质传输的信号形式
▪ 数据发送/接收
2020/10/3
14
网卡的结构
▪ 发送/接收部件——负责信号的发送、接收 ▪ 载波检测部件——检测介质上有否信号 ▪ 发送/接收控制部件及数据缓冲区 ▪ 编码/解码器——将数据编码转换为传输信号或反之 ▪ LAN管理部件 ▪ 主机总线接口部件
2020/10/3
16
提高网卡性能的技术
▪ 并行处理：发送/接收和数据处理同步进行 ▪ 全双工：需集线器/交换机的支持，采用UTP和光纤 ▪ 突发传输方式（每次传送更多的帧）：LAN误码率很低 ▪ 智能网卡（让网卡承担更多的传输任务） ▪ IEEE802.1p ：赋予数据包以优先级（需要OS的支持） ▪ 提高与主机的传输速度：DMA传送、PCI总线
常见的网络设备介绍
常见的网络设备介绍在现代社会中，网络已经成为人们日常生活和工作中必不可少的一部分。
而网络设备则是构建和维护网络的重要组成部分。
本文将介绍几种常见的网络设备，包括路由器、交换机、防火墙和无线接入点。
一、路由器路由器（Router）是一种用于转发数据包的网络设备。
它可以通过查找并决定最佳路径将数据包从源地址发送到目的地址。
路由器一般用于不同的网络之间进行数据的传输与转发。
路由器通常有多个以太网接口，用于连接不同的网络。
它具有查找表，并根据表中的规则决定数据包的传输方向。
路由器可以根据目的地址的不同，将数据包转发到不同的网络。
这样，它可以实现不同网络之间的互联与通信。
二、交换机交换机（Switch）是一种用于连接多个设备，并实现数据传输与通信的网络设备。
它可以根据目标设备的MAC地址将数据包传输到正确的目标设备。
与集线器不同，交换机可以在数据传输时通过MAC地址进行筛选转发，从而提高网络的传输效率。
交换机可以根据数据包的目标MAC 地址，将数据包转发到相应的接口，从而实现设备之间的直接通信。
交换机通常有多个以太网接口，用于连接多个设备。
它可以根据设备的MAC地址建立一个MAC地址表，用于存储每个接口对应的MAC地址。
当交换机接收到一个数据包时，它会查找MAC地址表，并将数据包转发到目标接口。
三、防火墙防火墙（Firewall）是一种用于保护网络安全的设备。
它可以根据特定的规则来过滤和检查网络流量，以防止未经授权的访问和恶意攻击。
防火墙一般部署在网络的边界位置，作为网络与外部世界之间的安全屏障。
它可以根据预先设定的规则，对传入和传出的数据进行检查和过滤。
例如，防火墙可以限制特定IP地址的访问，或者阻止某些恶意软件的传输。
防火墙可以通过不同的方式进行过滤，包括基于端口号的过滤、基于IP地址的过滤、基于协议的过滤等。
通过这些过滤，防火墙可以保护网络免受未经授权的访问和攻击。
四、无线接入点无线接入点（Wireless Access Point）是一种用于提供无线网络覆盖的设备。
网络层的设备
网络层的设备网络层是计算机网络的第三层，主要负责数据的传输和路由选择。
为了实现这个功能，网络层借助了各种设备。
本文将介绍几种常见的网络层设备，包括路由器、交换机和防火墙。
一、路由器路由器是网络层最常见的设备之一，它能够根据目的地址选择最佳的路径将数据包从源地址传输到目的地址。
它有一个路由表，记录了各个网络之间的连接关系，当数据包到达路由器时，路由器会查找路由表，选择最合适的下一跳路由器，并将数据包转发到下一跳。
路由器还实现了网络地址转换（NAT）功能，NAT可以将内网的私有IP地址转换成公网的公共IP地址，实现内网和外网的通信。
二、交换机交换机是网络层另一个重要的设备，它用于实现局域网内部的数据交换。
交换机可以根据MAC地址来转发数据包，以实现单播、多播和广播等通信方式。
交换机工作在数据链路层和网络层之间，当数据包到达交换机时，交换机会读取数据包的目的MAC地址，并查询自己的转发表，确定应该将数据包转发到哪个接口，从而实现快速而准确的数据转发。
三、防火墙防火墙是网络层的一个重要安全设备，用于过滤网络中的数据包，以保护网络免受恶意攻击和未授权访问。
防火墙可以根据源IP地址、目的IP地址、端口号等信息对数据包进行过滤和检查。
它可以阻止不受信任的数据包进入网络并阻止内部网络的敏感数据泄露。
四、VPN设备虚拟专用网络（VPN）设备是网络层的另一个重要设备，它通过加密和隧道技术，实现远程用户与本地网络之间的安全通信。
VPN设备创建一个加密隧道，在公共网络上传输数据，使得数据在传输过程中无法被窃听或篡改。
远程用户通过VPN设备可以安全地访问本地网络资源，也可以随时随地与本地网络内的其他用户进行通信。
五、自治系统边界路由器（ASBR）自治系统边界路由器（ASBR）是网络层的另一种特殊设备，它用于连接不同自治系统（AS）之间的边界。
ASBR可以将其他自治系统发来的数据包转发到本地自治系统，也可以将本地自治系统的数据包转发到其他自治系统。
常用网络设备介绍
常用网络设备介绍在当今数字化时代，网络设备已经成为我们日常生活和工作中不可或缺的重要工具。
网络设备是指用于连接和交换数据的硬件设备，在传输网络数据时发挥作用。
常见的网络设备包括路由器、交换机、网桥、防火墙等。
首先是路由器，它是连接两个以上网络的设备，可用于连接家庭网络和互联网，或连接不同的公司网络。
路由器通过选择合适的路径来转发数据包，帮助用户实现网络连接和互联网访问。
其次是交换机，它是一种用于组建局域网的设备，主要用于在局域网内部的数据交换。
交换机可以根据MAC地址将数据包从一个接口转发到另一个接口，提高了局域网内部数据传输的效率。
另外是网桥，它是一种连接两个网络或两个局域网的设备，用于转发数据包并过滤网络数据。
网桥可以根据MAC地址进行数据包的过滤和转发，帮助用户实现不同网络之间的通信。
防火墙也是一种常见的网络设备，它用于保护网络安全，阻止未经授权的访问和攻击。
防火墙可以通过检查数据包的来源和目的地，以及数据包的内容来判断是否允许数据包通过，从而保护网络安全。
除了上述常见的网络设备外，还有许多其他类型的网络设备，如网关、集线器等，它们各自在网络连接、数据交换和安全防护方面都起着重要作用。
总之，网络设备在当今数字化时代发挥着重要作用，它们帮助人们实现了网络连接和数据传输，保护了网络安全，促进了信息交流和共享。
随着科技的不断发展，网络设备将继续发挥着重要作用，不断满足人们对网络连接和数据交换的需求。
在当今数字化时代，网络设备已经成为我们日常生活和工作中不可或缺的重要工具。
网络设备是指用于连接和交换数据的硬件设备，在传输网络数据时发挥作用。
常见的网络设备包括路由器、交换机、网桥、防火墙等。
首先是路由器，它是连接两个以上网络的设备，可用于连接家庭网络和互联网，或连接不同的公司网络。
路由器通过选择合适的路径来转发数据包，帮助用户实现网络连接和互联网访问。
其次是交换机，它是一种用于组建局域网的设备，主要用于在局域网内部的数据交换。
网络系统集成的主要设备
网络系统集成的主要设备网络系统集成是一个需要各种设备协同工作的复杂过程，网络系统集成的主要设备也是在这个过程中必不可少的组成部分。
这些设备大多数都是硬件设备，涉及到传输、存储、处理等多方面的技术。
在本篇文章中，我们将会介绍其中的一些主要设备，并且探讨它们在网络系统集成当中的作用。
1. 交换机交换机可谓是网络系统集成中的核心设备之一。
它是网络中的一个关键组件，用于在多台计算机之间传输数据。
交换机可以快速传输大量数据，同时也支持各种流量控制和端口速率限制。
对于企业网络，通常都会采用交换机进行数据转发，以实现局域网互联互通。
2. 路由器路由器是一种网络设备，可将网络数据包从路由器的一个接口转发到另一个接口。
路由器的主要作用是将每个网络设备连接在一起，实现网络的互联互通。
在 Internet 中，路由器扮演着数据包转发的重要角色，可实现从端到端的传输。
3. 防火墙防火墙是网络系统集成中不可或缺的一个设备，用于保障网络的安全性。
防火墙可以通过从网络流量中过滤、阻止对受保护设备上的攻击、建立行为准则等多种方式来保障系统安全。
它是企业内部建立安全防线的重要一环。
4. 存储设备存储设备是网络系统集成中的重要设备之一，目的是为了提供数据存储以及保护数据安全。
存储设备可以采用内部存储器、外置存储器、云存储等多种方式。
对于企业来说，存储设备的管理非常关键，因为它直接关系到企业数据的安全性、可用性和容量。
5. 服务器服务器是网络系统集成中的支持设备之一，主要负责提供各种应用程序和服务。
它们通常采用高速 CPU、高速网络和大容量存储系统，以满足运行各种应用程序的需求。
服务器通常被分为Web 服务器、邮件服务器、文件服务器、数据库服务器等多种类型，其中 Web 服务器最为常见。
6. 集线器集线器是网络系统集成中的传统设备，虽然在现代网络中已经逐渐被交换机代替，但是在特定的情况下，仍然有其应用价值。
集线器主要作用是将多个网络设备连接在一起，并将数据包从一个端口转发到所有端口。
常用网络设备介绍
常用网络设备介绍1. 路由器（Router）路由器是用于将数据包从一个网络转发到另一个网络的网络设备。
它是构建互联网基础设施的关键组成部分之一。
路由器还可以根据网络协议对数据包进行过滤和转发，提高网络数据的传输效率和安全性。
常见的路由器类型包括：•家庭路由器：用于连接家庭网络和互联网，提供Wi-Fi和有线连接。
•企业级路由器：用于连接大型企业网络和互联网，支持高速数据传输和多个网络接口。
•边缘路由器：用于连接边缘网络和核心网络，实现外部网络与内部网络的通信。
2. 交换机（Switch）交换机是用于在局域网内部进行数据包转发的网络设备。
它可以根据MAC地址将数据包从一个端口转发到另一个端口，实现网络中不同设备之间的通信。
交换机的特点包括：•有多个网络端口，可以连接多个设备。
•支持数据包的快速转发，提高网络传输速度。
•可以根据MAC地址学习和转发数据包，实现通信的目标设备的定位。
3. 防火墙（Firewall）防火墙是用于保护网络免受未经授权访问和恶意攻击的网络设备。
它可以监控和过滤网络流量，并根据预先设定的网络安全策略来阻止不允许的访问和攻击。
防火墙的功能包括：•包过滤：根据源IP地址、目标IP地址、端口号等信息来过滤和阻止不合法的网络数据包。
•状态检测：通过监测网络连接的状态，判断是否为恶意攻击，并及时作出相应的阻止措施。
•VPN支持：提供虚拟私有网络（VPN）功能，保护远程访问者的数据安全。
4. 无线接入点（Wireless Access Point）无线接入点是用于提供无线网络连接的设备。
它可以将有线网络连接转换为无线信号，使得设备可以通过Wi-Fi进行无线网络访问。
无线接入点的特点包括：•支持Wi-Fi标准，如802.11ac和802.11ax，提供更高的无线网络速度和容量。
•可以通过SSID来区分不同的无线网络，并提供对应的访问权限和安全设置。
•支持多种加密方式，如WEP、WPA和WPA2，保护无线网络免受未经授权的访问。
计算机网络种硬件设备介绍
计算机网络种硬件设备介绍1. 交换机（Switch）：交换机是局域网中的主要设备，它通过MAC地址进行数据转发和交换。
交换机可以将数据包从源地址转发到目标地址，实现局域网内的设备通信。
交换机分为常见的家庭用交换机和企业级交换机，企业级交换机功能更强大，支持更多的端口和更高的带宽。
2. 路由器（Router）：路由器是连接不同网络的设备，它根据IP地址进行数据转发和路由选择。
路由器能够识别不同网络之间的最优路径，并将数据包转发到目标网络。
在互联网中，路由器是发挥极其重要作用的设备。
3. 网络适配器（Network Adapter）：网络适配器是计算机与网络进行连接的接口，它负责将数据转换为适合网络传输的形式，例如将数据转换为电信号。
网络适配器可以使用有线连接（如以太网）或无线连接（如Wi-Fi）。
4. 集线器（Hub）：集线器是一种物理层设备，它允许多个设备通过集线器连接到同一个局域网。
集线器不具备数据包交换和选择路由的能力，它将所有接收到的数据包广播给所有连接的设备，因此容易导致网络拥堵和冲突。
5.网络接口卡（NIC）：网络接口卡是将计算机与网络连接的硬件扩展卡，也称为网卡。
网卡通常位于计算机的扩展槽上，它负责将计算机内部数据转换为网络数据，并通过适配器与网络连接。
7. 网络防火墙（Firewall）：网络防火墙是一种用于保护网络安全的设备，它可以监控和控制网络流量，阻止未经授权的访问和攻击。
防火墙通常位于网络入口处，根据预设的规则来过滤和控制流量，确保网络的安全和稳定。
8.网络存储设备（NAS）：网络存储设备是一种专门用于存储和共享数据的硬件设备。
它通常是连接到网络的独立设备，提供网络文件共享的功能，可以让多个计算机通过网络访问和共享存储设备中的数据。
9. 无线接入点（Wireless Access Point）：无线接入点是一种用于建立无线网络连接的设备，它将有线网络连接转换为无线信号，并提供无线网络访问。
常见网络互连设备简介
常见网络互连设备简介在校园网建设的设备选购过程中，众多的网络设备常常让我们眼花缭乱、不知所措。
应用决定功能，需要什么样的功能取决于正确的应用分析。
有了应用目标，再根据不同设备的功能决定选用什么样的设备，这样才不至于出现杀鸡用牛刀之类不必要的浪费。
下面对常用网络设备功能和应用做简单介绍，但愿对大家有所帮助。
一、路由器（Router）路由器是用来连接局域网与广域网的，是校园网的核心设备，也是较贵的设备。
路由器工作在网络层，具有地址翻译、协议转换和数据格式转换等功能，通过分组转发来实现网络互连，有很强的异种网连接能力，并有路径选择和子网划分功能。
市场上的路由器，其具体功能和档次千差万别。
在校园网的网络中心，要求快速的包交换能力与高速的网络接口，可使用高端的核心路由器；而网络边缘的接入，要求相对低速的端口及较强的控制能力，通常使用中低端的接入路由器。
对于规模较小且采用ADSL与Internet相连接的校园网来说，不必购置专门的路由器，可以使用“宽带路由器”（或带路由功能的ADSL Modem）配合交换机来实现Internet接入及内部互连。
二、中继器（Repeater）又称转发器，用于连接局域网的多个网段，实现网络在物理层的连接，有中继放大信号并按原方向传输的作用。
中继器是扩展网络最廉价的选择，并可连接不同传输介质的网络，但是只能用于相同协议的同构型网络的连接，且没有隔离和过滤功能。
受5-4-3规则的限制，以太网中最多可使用四个中继器。
使用中继器连接以后的两个网段仍为一个网络，如果希望连接后是两个网络，则应选择网桥。
集线器（Hub）实际上是多口的中继器，又称集中器，用于连接多台电脑或其他网络设备，是校园网中最常见的网内连接设备。
集线器的速度通常为10M，并且其带宽是各个端口共享的，同一时刻只能为一个客户服务。
集线器会产生广播风暴，在级联时还受到5-4-3规则的约束。
基于集线器的共享式网络在校园网中已较少使用。
网络设备认识介绍解析
网络设备认识介绍解析网络设备是构建计算机网络的主要组成部分，在计算机网络中，网络设备扮演着桥梁的角色，它们协助计算机之间的通信和数据传输。
本文将为大家介绍常见的网络设备，包括路由器、交换机、网关和防火墙等，以及它们的作用和使用场景。
路由器路由器是一种将多个网络连接在一起并相互转发数据包的设备。
它是构建互联网的关键组成部分之一。
路由器通过阅读数据包中的源地址和目标地址来确定数据包的最佳路径，然后将其转发到下一个网络，直到到达目标地址。
路由器可以分为较小的家庭和小型办公室路由器以及更大的企业路由器。
企业路由器通常有更多的端口和更强大的处理能力，可用于处理大量的流量和连接大型互联网。
交换机交换机是一种网络设备，它能够切换和转发网络中的数据包。
与路由器类似，交换机也能将数据包从源地址转发到目标地址，但是交换机是根据物理地址，而不是IP地址。
因此，交换机广泛应用于局域网（LAN）中，以提高网络性能和速度。
交换机有多种不同类型，包括未管理交换机、半管理交换机和全管理交换机。
未管理交换机通常是较小型的交换机，直接将数据包从一个端口中转到另一个端口。
半管理交换机和全管理交换机允许管理员对交换机进行更详细的配置和管理。
网关网关是连接两个不同网络的设备，可以在不同网络之间进行数据传输。
由于不同的网络使用不同的协议，因此网关通常需要进行协议转换，使数据包能够通过不同的网络之间进行传输。
网关还可以扮演安全代理的角色，对网络请求进行过滤和检查，以确保网络安全。
防火墙防火墙是一种网络安全设备，可以过滤和拦截网络请求，并防止恶意请求进入网络。
防火墙可以在端口级别或IP地址级别进行配置，以允许或禁止特定的网络流量。
防火墙可以分为物理防火墙和软件防火墙。
物理防火墙是一种物理设备，通常安装在网络边缘处，保护整个网络。
软件防火墙是一种运行在主机上的程序，可以保护单个计算机。
总结在计算机网络中，网络设备扮演着重要的角色。
其中路由器、交换机、网关和防火墙是最常见的四种网络设备。
网络设备介绍
知 识 讲 解
视频墙控制器
品牌：海康威视 型号： HIKVISION DS-B20-04D16HU 功能：CCTV综合控制
知 识 讲 解
高清解码器
品牌：海康威视 型号： HIKVISION decoder DS6901UD 功能：视频解码
知 识 讲 解
网络视频录像机
品牌：海康威视 型号：HIKVISION DS-8616N-I8 功能：数据解码 视频录像
帧序列以及流控。目前交换机还具备了一些新的功能，如
对VLAN（虚拟局域网）的支持、对链路汇聚的支持，甚至 有的还具有防火墙的功能。
三层核心交换机
品牌：H3C 型号：H3C S7506E v7 功能：VLAN划分 防火墙
知 识 讲 解
路由
逻辑冗余
信息转发
服务机房接入交换机
品牌：H3C 型号：H3C LS-5560-54C-EI 功能： 物理冗余 信息转发
知 识 讲 解
EP柜PLC
品牌：西门子 型号：CPU414-5H PN/DP 功能： 急停功能分区的逻辑控 制
知 识 讲 解
电柜交换机
品牌：西门子
型号： XB205-3 功能：电柜间PLC通讯连接点
知 识 讲 解
CCTV存储阵列磁盘
品牌：海康威视 型号：HIKVISION DS-A71036R 功能：视频数据存储
知 识 讲 解
球机/半球机
品牌：海康威视 型号： HIKVISION DS-2DE 72XGW-F series PTZ 功能：数据采集
知 识 讲 解
知 识 讲 解
谢谢！
知 识 讲 解
HLC与LLC的分界
局域网网络有哪些硬件组成的介绍
局域网网络有哪些硬件组成的介绍局域网是指在一个较小的地理范围内，通过某种通信手段将多个计算机连接起来，使其能够方便地共享信息和资源。
在局域网中，存在着许多硬件设备，这些设备相互协作，构成了一个完整的网络系统。
本文将介绍局域网网络中常见的硬件组成，包括交换机、路由器、网卡和服务器。
一、交换机交换机是局域网中最常见的设备之一。
它可以支持多台计算机在局域网中互相通信。
交换机的主要功能是接收和转发数据包，并根据目标MAC地址将数据包发送到相应的端口上。
交换机可以提高局域网的数据传输效率，避免数据的冲突和碰撞。
交换机有不同规模和端口数量的型号，可根据实际需求进行选择。
二、路由器路由器是用于连接不同网络的设备。
它可以将数据包从源网络发送到目标网络，并根据目标IP地址进行转发。
路由器在局域网中起到了跨网段通信的作用，同时也提供了网络地址转换（NAT）功能，使得局域网内的设备可以与外部互联网进行通信。
路由器还可以实现网络的隔离和安全控制，保护网络的安全性。
三、网卡网卡又称为网络接口卡，是连接计算机与局域网之间的接口设备。
每台计算机都需要安装网卡才能够连接到局域网中。
网卡负责接收和发送数据包，将计算机产生的信号转化为可以在局域网中传输的数据包格式，并将其他计算机发送过来的数据包转化为计算机能够理解的信号。
网卡可以通过有线或无线方式连接到局域网。
四、服务器服务器是局域网中的中心设备，它负责存储和管理网络中的信息和资源，并提供相应的服务。
服务器可以是文件服务器、打印服务器、邮件服务器等。
文件服务器用于存储和共享文件，打印服务器则用于管理打印任务，邮件服务器负责管理和传输电子邮件。
服务器的性能和可靠性对于局域网的正常运行非常重要。
总结局域网网络中的硬件组成包括交换机、路由器、网卡和服务器。
交换机用于局域网内部的数据传输与连接，路由器用于不同网络的通信与连接，网卡是计算机连接局域网的接口设备，服务器则是存储和管理网络信息和资源的中心设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绞线、同轴电缆、光纤之间的比较
传输媒介
价格
UTP
最便宜
STP
一般
同轴电缆
一般
光纤
最高
电磁干扰
频带宽度单段最大长度高低100m低
中等
100m
低
高
185m/500m
没有
极高
几十km
网络设备：
网卡（NIC）、集线器（hub）、 交换机（switch）、路由器（router）、 调制解调器（modem）、中继器（repeater）、 网桥（bridge）、防火墙 （firewall） ……
中继器是连接网络线路的一种装置，常用 于两个网络节点之间物理信号的双向转转 接工作。中继器是最简单的网络互联设备， 主要完成物理层的功能，负责在两个节点 的物理层上按位传递信息，对接收到的弱 信号进行分离，并再生放大以保持与原数 据相同，以此来延长网络的长度。
中继器的功能
中继器最简单的互连设备。它工作在OSI 模型的物理层，用于扩展LAN网段的长度， 延伸信号传输的范围，例如可加大线缆的传 输距离。
4类 20Mbit/s 不超过20Mbit/s的局域网数据传输。
5类 100Mbit/s 100Mbit/s距离100米的局域网数据传输。
E5类 1000Mbit/s 1000Mbit/s的局域网数据传输
6类 2.4Gbit/s 1000Mbit/s以上的的局域网数据传输。
双绞线
序号 1 2 3 4 5 6 7 8 颜色 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
集线器 1
双绞线
集线器 2
计算机 1
计算机 2
计算机 3
中继器和集线器
交换机
交换机，英文名称为 Switch，也称为交换式集 线器，它是一种基于MAC 地址(网卡的硬件地址)识 别，能够在通信系统中完 成信息交换功能的设备。
交换机的工作特点：
拥有一条很高带宽的背板总线和内部交换矩阵 所有的端口都挂接在这条背板总线上
光源
光纤是传输光波的通信介质。
光发送机的功能是产生光束,将电信号转变成光 信号,再把光信号导入光纤。
光接收机的功能负责接收从光纤上传输的光信 号,并将光信号转变成电信号,经解码后再作相 应处理。
传输介质的选择
网络拓扑结构、网络连接方式、网络通信 容量、系统传输时的可靠性要求、环境因 素及网络覆盖的地理范围、节点间距等。
中继器的功能
中继器的工作就是重发bit，将所收到的 bit信号进行再生和还原并传给每个与之相连 的网段。中断器是一个没有鉴别能力的设备， 它会精确的再生所收到的bit信号包括错误信 息，而且再生后传给每个与之相连网段而不 管目的计算机是否在该网段上。但是，中继 器的速度很快且时延很小。
集线器（Hub）
在网络连接中集线器就处在拓扑结构星 型接法的中心上。集线器的主要功能是对 接收到的信号进行再生整形放大，以扩大 网络的传输距离，同时把所有节点集中在 以它为中心的节点上。
它工作于OSI参考模型第二层，即“数 据链路层”。
在集线器中，Uplink端口用来进行两台集线器的 互连。Uplink端口不能同第一个端口共用。
控制电路收到数据包以后，处理端口会查找内存 中的地址对照表以确定目的MAC地址的网卡 （NIC）挂接在哪个端口上，通过内部交换矩阵 迅速将数据包传送到目的端口
目的MAC若不存在才广播到所有的端口，接收端 口回应后交换机会“学习”新的地址，并把它添 加入内部MAC地址表中。
光缆
光缆是由一捆光纤组成，但有些光缆中除 光纤外还加有钢丝、铁线等保护，以增加 光缆的强度和韧性，防止光缆在拐弯、架 空、地埋、穿越水底时折断。如图：
光纤优缺点：
频带宽，通信容量大； 电磁绝缘性能好，抗干扰能力强； 信号衰减小，传输距离长； 割切费用昂贵； 需要成对使用；
根据贝尔实验室的测试，当数据速率为420Mbps， 且距离为119km无中继器时，其误码率为10- 8。
光纤分类方法
根据传输模数分类 单模光纤(SMF ：Single Mode Fiber)和多 模光纤(MMF：Multi Mode Fiber)
光纤通信系统及组成
一种光电转换器
光纤通信系统及组成
光纤通信系统是以光波为载体、光导纤维为传 输媒体的通信方式,起主导作用的是光源、光纤、 光发送机和光接收机。
双绞线做法分类
平行线（直连线）
通常用于交换机和电脑之间的连接
交叉线
通常用于交换机与交换机之间的级连
交叉线一般用在两个网卡之间的连 接、两个交换机或集线器端口的连 接（Up-Link与另一个设备的普通 端口连接除外）。
同轴电缆
同轴电缆（Coaxial Cable） 同轴电缆从外向内由护套、金属屏蔽层、 绝缘层和铜芯导体组成，如图
每个Ethernet 网卡厂家必须向IEEE组织申 请一组MAC地址，在生产网卡时编程于网 卡上的串行ROM中。
常用服务器网卡
/net_card_index/sub cate42_125_list_1_0_4_1_1_1.html
中继器（Repeater）
在IEEE802.3 10BASE2中定义的传输介质就 是细缆，因此它又叫细缆以太网。主机通过 BNC头连接到细缆上，细缆两端接终端电阻以 防止信号反射。
光纤通常由纤芯、包层、护套组成（如 图），纤芯通常由石英玻璃制成，由于光 纤是利用光传输信号，因而在纤芯外面包 围着一层折射率低的玻璃封套，以确保光 在纤芯内传播而不会透射到外面去。
网络接口卡（网卡 NIC）
网络接口卡(NIC Network Interface Card)也叫网卡或网络适配器，是计算机与 网络的实体连接器件，控制计算机与线缆 之间数据的流动，并将计算机上的数据传 到网络上。
Intel 82559 10/100M 以太网卡
MAC地址
MAC地址，也叫做物理地址，是网卡上带 的地址。
网络设备
传输介质
双绞线 同轴电缆 光纤
双绞线的线材等级
类别 最大传输速度
应
用
1类
2Mbit/s
模拟和数字语音(电话)通信以及低速的数 据传输。
2类
4Mbit/s
语 音 、 ISDN 和 不 超 过 的 4Mbit/s 的 局 域 网 数据传输。
3类 16Mbit/s 不超过16Mbit/s的局域网数据传输。
