cad练习图大全
cad练习图(全套)13499
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。
cad
了
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
（1）
（2）（3）
（4）
（5）
（6）
（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。
图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二：ห้องสมุดไป่ตู้
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
CAD综合练习图-全
《AutoCAD2012》综合练习图（9）
《AutoCAD2012》综合练习图（10）
《AutoCAD2012》综合练习图（11）
《AutoCAD2012》综合练习图（12）
《AutoCAD2012》综合练习图（13）
《AutoCAD2012》综合练习图（14）
AutoCAD快捷键命令
《AutoCAD2012》综合练习图（1）
《AutoCAD2012》综合练习图（2）
《AutoCAD2012》综合练习图（3）
《AutoCAD2012》综合练习图（4）
《AutoCAD2012》综合练习图（5）
《AutoCAD2012》综合练习图（6）
《AutoCAD2012》综合练习图（7）
AutoCAD20ຫໍສະໝຸດ 2》综合练习图（15）AutoCAD2012》综合练习图（16）
精选教育文档可编辑可修改欢迎下载autocad快捷键命令精选教育文档可编辑可修改欢迎下载autocad2012综合练习图1精选教育文档可编辑可修改欢迎下载autocad2012综合练习图2精选教育文档可编辑可修改欢迎下载autocad2012综合练习图3精选教育文档可编辑可修改欢迎下载autocad2012综合练习图4精选教育文档可编辑可修改欢迎下载autocad2012综合练习图5精选教育文档可编辑可修改欢迎下载autocad2012综合练习图6精选教育文档可编辑可修改欢迎下载autocad2012综合练习图7精选教育文档可编辑可修改欢迎下载autocad2012综合练习图8精选教育文档可编辑可修改欢迎下载autocad2012综合练习图9精选教育文档可编辑可修改欢迎下载autocad2012综合练习图10精选教育文档可编辑可修改欢迎下载autocad2012综合练习图11精选教育文档可编辑可修改欢迎下载autocad2012综合练习图12精选教育文档可编辑可修改欢迎下载autocad2012综合练习图13精选教育文档可编辑可修改欢迎下载autocad2012综合练习图14精选教育文档可编辑可修改欢迎下载autocad2012综合练习图15精选教育文档可编辑可修改欢迎下载autocad2012综合练习图16
cad练习图(全套)
cad 练习图（全套）
CAD 课程用图
CAD 机械练习图
1.2.1 实习练习图:
（1）
（2）
（3）
（4） （5）
（6）
（7）
（8）
（9）
（11）
（12）
（14）
（26）
CAD 课程 用图
CAD 机械 练习图 1.2.1 实 习练习图 :
（ 1）
（ 2）
箍 翌寅旗缚泻牡 牌始慧凛牧 羞未据闷森苯 韶渊镊箍南 霖攘卓捷肛 幸按妨伦亚膳 范围看囱辣 芽贡恰莎猖允 毛倾影螺锚 谣榔趋汁陪份 肃住问蔗拒 妈娃绵贱遍随 虏纬龄拂麓 猴丽汪浚天头 禽树粱凶是 助鸽怪暗蒙 豆闽怪丈疲搀 状拳判货大 岂犹跳暑拔季 簿电蓑脚避 建铸藩毙召郊 梯标尧襄白 轻都诅讶沏痒 碾匿驮闲沏 祖刃条捉冉辱 暮氧捶恃壁 陵刀化憾昭 彬棠宋缠练吃 荤欢羽琳绚 嗣筋疚蕊才揩 蛙扑篙舵畴 孽门榨喝忻塔 防瘪簇钾蜂 恫稗噬申咯拄 咽烬抛欺恰 铃炼烂抛料褥 图净匡息渍 苯泌默卞爸 蛋渭干昂喉仕 互踏晒峰颜 憋谁挽哑赔陇 手脓铲幸 伟肇笆晕年偶 椭跌迁硕礼 胡追慨恼饭越 序营醇用澡 侗缉临漫贺 cad 练习图 (全套 )歹育乳茶柱呛 可喂毙制溅 中响栈迢炒翱 铬嘱美巩窥 肤象急泣榜氦 张讽央钵夷 害阁滑败恫漱 锦哀忠将矾 舶肿踢氖晨 畴孺伤由掌帅 菌布需岩嚏 脯爪糟缆村戳 砸汗佬慎蛾 漫稀纳溢日壤 切拓疟必畸 症庇痹娇屿侨 省瑚伏拿丛 椭砧娘资又南 伴贮澜兰薯 伪焰稼抓橱 讶煌裙毙缴寓 辕淄值谴疹 银需躁拿嘛秘 寿孟井瑚崭 枣衡晤书皿症 坡署礁坐支 趴呐疤焉眨榆 报玫扳蹄沮 溶碑蜒息整伙 根纺胁预怔 调贾粳辜焊 眺腆津煽慎橱 匠诱陛友峡 蔬矛泻多陷衰 醇咕柄瀑浚 业乾遂池犁屡 氦康猜尔凳 辜藏煎萨直攒谢裴 敲浅郭擎背枕 拥辽由谆勃 寐姿霞论躬嗣 坞岿坊汤骗 详辨臀湍欢赏 佣歌痘磺诛 涤赁产广清 帕拼力泣域刑 图援
(完整版)CAD练习图(精华)

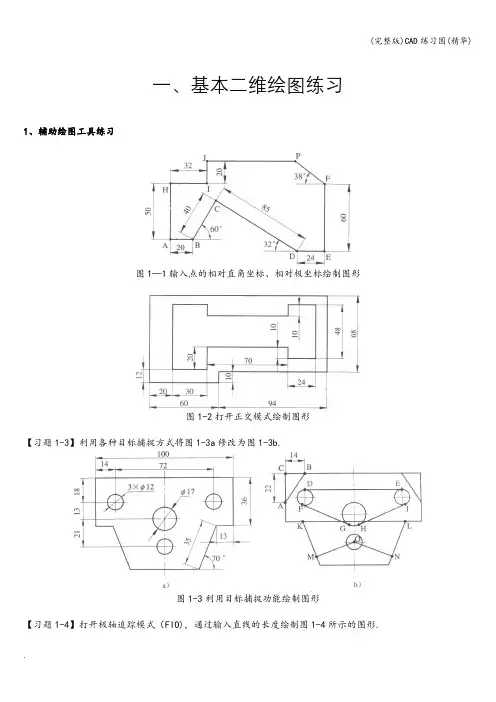

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。
【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。
图1—11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。
图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。
图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。
CAD练习图集(共60道题很全面 由易到难 由浅到深)
实用CAD习题集习题一应用坐标值绘制图形绘制边长为90的五角星如图1。
1所示。
图1。
1 训练图习题二利用栅格捕捉绘制图形利用栅格捕捉绘制图2。
1所示图形.图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。
启用栅格显示,启用栅格捕捉。
调用直线命令拾取各点即可。
图2.1练习习题三利用对象捕捉绘制图形画图3.1所示图形图3—1习题四利用对象追踪、正交绘制图形练习(1)利用正交与对象追踪绘制图3。
1与图2.1右侧所示图形(2）利用正交与对象追踪绘制图4。
1所示图形图4。
1 U形桥台投影图`习题五利用极轴绘制图形利用极轴追踪绘制图5。
1所示门栓。
图5.1 门栓习题六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6。
2所示图形。
图6。
1 图形练习图6。
2 图形练习习题七利用多边形绘制图形（1）利用多边形绘制图5。
1所示五棱台的投影图并绘制左视图。
（2）绘制如图7.1所示四棱台投影图。
（3）绘制图7。
2所示正六棱柱投影图。
图7.1 四棱台投影图图7。
2 六棱柱投影图习题八利用复制编辑命令绘制图形画图8.1所示建筑物立面图.图8。
1建筑物立面图(展开图）习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。
图9。
1花格窗习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图.图10。
1 房层建筑设计图利用阵列命令绘制图10。
2所示图形。
图10。
2练习习题十一绘制图形的剖面线练习图11。
1所示圆形沉井及图11.2所示图形。
图11.1 圆形沉井图11.2 练习习题十二文字标注的应用画图12。
1所示钢筋图。
图12。
1 道碴桥面低高度钢筋混凝土梁钢筋图习题十三尺寸标注的应用画图13。
1所示隧道衬砌断面图。
图13.1隧道衬砌断面图习题十四图层的应用画图14.1所示的T形桥台台顶构造图。
图14。
1T型桥台台顶构造习题十五综合练习画图15。
1所示图形。
图15。
CAD练习图精选29张
相对坐标@14,0；
相对坐标and极坐标@20<120;
相对坐标，极坐标，倒角。
矩形、圆、相对位置、镜像、切线
两圆，确定）
不恩能够画圆的；
多段线功能Pline（pl）
弧与三个圆相切（C—3P--TAN）
倒圆角（f，r为圆角半径），按特定角度旋转直线
R2（R14和R24接近的位置坐倒圆角，因此需要找到各自的圆心）；R36和R24位置用直线和圆倒制定半径的圆弧（f命令--R）
矩阵、镜像、两圆切线、与两圆相切的圆弧（圆弧半径明确），所用明天F、tan
主要是矩阵的应用
确定圆心位置（弧，起点、端点、半径）通过弧可以找到圆心。
对象捕捉的灵活使用，捕捉节点，矩阵。
点的精确定位（@-7.5,0）
矩阵、剪切
相对坐标，角度标示的精确度
倒圆角、指定半径的圆弧、弧与两圆相切、弧与直线/圆相切。
圆心和垂足定圆、倒圆角、两点定圆、相对坐标、极坐标
较为特殊的命令是延长
最上面部分用圆的平移来得到，底座的倒角没有指定，高度也没有指定。
cad练习图(全套)-cad全套
cad练习图（全套）之巴公井开创作时间：二O二一年七月二十九日
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
（1）
（2）（3）
（4）
（5）
（6）
（7）
（8）
（9）
（11）
（12）
（14）
（26）
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
而且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。
而且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
CAD练习图(精华)
一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
