并网光伏发电系统需要一个中央逆变器将直流电转换成交流电并连接到电网中。

逆变器是并网光伏发电系统中的关键设备,其性能不仅直接影响系统的效率和稳定性,还直接关系到系统的安全性能。

1.2 研究目的近年来,国内外逆变器技术不断发展,制定了一系列的技术标准和测试方法来保证逆变器的性能和安全性。

本文将围绕并网光伏发电专用逆变器技术要求和试验方法新旧标准差异进行研究,以期为光伏发电领域的技术提升和标准制定提供解决方案。

本文将分为五个部分,分别是绪论、并网光伏发电专用逆变器技术要求、新旧标准差异的分析、试验方法探讨以及结论与展望。

在绪论部分,将对本文的研究背景、研究目的、研究内容、研究方法和研究意义等方面进行详细的阐述和说明。

本文的研究背景为随着社会科学技术的不断提升和新能源政策的不断完善,光伏发电作为新能源的代表,已经逐渐成为促进国民经济和社会发展的重要力量。

并网光伏发电系统中的逆变器由于其直接关系到系统的效率和稳定性,必须具备高效率、稳定性好、安全可靠、管理灵活等多种特点,才能适应复杂多变的环境和工作条件。

本文的研究目的为了保证并网光伏发电系统的工作稳定性和可靠性,提高光伏发电系统的能够利用率,选取多种方式比较新旧标准的不同之处,进一步完善标准并探讨试验方法的变化。

逆变器功能检测项目

逆变器功能检测项目

10.4.1 自动开关机功能检测检测逆变器早、晚的自动启动并网功能。

检查逆变器自动电压(MPPT)跟踪范围;10.4.2 防孤岛保护测试逆变器并网发电,断开交流开关,模拟电网失电,查看逆变器当前告警中是否有“孤岛”告警,是否自动启动孤岛保护;10.4.3 输出直流分量测试光伏电站并网运行时,并网逆变器向电网馈送的直流分量不应超过其交流额定值的0.5%;10.4.4 现地手动开关机功能检测通过逆变器直流开关,检查逆变器手动开关机功能;10.4.5远方开关机功能检测通过监控上位机“启动/停止”按钮,检查逆变器远方开关机功能;检测监控“启动/停止”逆变器后,逆变器能否自动“停止/启动”;检查监控系统的控制流程;10.4.6 逆变效率测试测量直流输入功率和交流输出功率,计算效率;10.4.7 温度保护功能测试模拟逆变器机柜温度升高,检测风机启动功能;10.4.8 检测相序反相时逆变器的工作状态人为接反逆变器交流侧电源相序,检测逆变器并网工作状态;10.4.9 并网电压电流谐波测试并网逆变器在运行时不应造成电网电压波形过度畸变和注入电网过度的谐波电压和谐波电流,以确保对连接到电网的其他设备不造成不利影响;并网逆变器接入电网时公共连接点的电压总谐波畸变率不应超过3%,奇次谐波电压含有率不应超过2.1%,偶次谐波电压含有率不应超过1.2%。

并网逆变器带载运行时,电流总谐波畸变率不应超过4%,奇次、偶次谐波电流含有率不应超过下表的要求:10.4.10 输出电压测试并网逆变器交流输出三相电压的允许偏差不应超过额定电压的±3%;10.4.11电压不平衡度测试光伏电站并网运行时,并网逆变器接入电网的公共连接点的负序电压不平衡度不应超过2%,短时不得超过4%;并网逆变器引起的负序电压不平衡度不应超过1.3%,短时不超过2.6%;10.4.12 直流接地保护测试模拟直流接地,逆变器接地保护能够正确动作;10.4.13噪声当并网逆变器输入电压为额定值时,在距离设备水平位置1m处,用声压级计测量满载时的噪声不大于65dB。

iec62109标准,看对逆变器都要求些什么

iec62109标准,看对逆变器都要求些什么

iec62109标准,看对逆变器都要求些什么摘要:1.IEC62109 标准的背景和意义2.IEC62109 标准对逆变器的要求3.逆变器在光伏发电系统中的作用和重要性4.提高逆变器可靠性的方法5.总结正文:一、IEC62109 标准的背景和意义IEC62109 是国际电工委员会(International Electrotechnical Commission,简称IEC)颁布的一项关于光伏发电系统中电力转换器(逆变器)的安全性和性能要求的标准。

该标准主要针对光伏并网逆变器,旨在保障逆变器的安全可靠运行,提高整个光伏发电系统的效率和稳定性。

二、IEC62109 标准对逆变器的要求IEC62109 标准对逆变器提出了一系列具体的要求,包括:1.安全性:逆变器应具备良好的绝缘性能、过载保护、短路保护、接地保护等功能,确保人身和设备安全。

2.保护功能:逆变器应具备防雷击、抗电磁干扰、防潮湿等防护能力,以应对各种恶劣环境条件。

3.性能指标:逆变器的输出电压、输出功率、转换效率等性能指标应满足标准要求。

4.环境适应性:逆变器应能在高温、高湿、低温等不同环境下稳定工作,适应各种气候条件。

5.可靠性和寿命:逆变器应具备足够的可靠性和长寿命,以降低系统的维护成本和运行风险。

三、逆变器在光伏发电系统中的作用和重要性逆变器是光伏发电系统中的核心部件,它将光伏组件产生的直流电压转换为交流电压,并反馈回商用输电系统或供离网的电网使用。

逆变器的性能和可靠性直接影响到整个光伏发电系统的效率、稳定性和发电量。

四、提高逆变器可靠性的方法为提高逆变器的可靠性,可以采取以下措施:1.选用高质量的零部件和材料,提高产品的抗疲劳性和抗老化性能。

2.优化产品设计,提高逆变器的散热性能和抗振动性能。

3.严格遵守IEC62109 等国际标准,确保产品在设计、生产、测试等各个环节都符合标准要求。

4.加强质量管理和售后服务,及时处理和消除产品在使用过程中出现的问题和隐患。

IEC标准《并网光伏逆变器低电压穿越测试规程》发布

IEC标准《并网光伏逆变器低电压穿越测试规程》发布

IEC标准《并网光伏逆变器低电压穿越测试规程》发布
佚名
【期刊名称】《电器与能效管理技术》
【年(卷),期】2015(000)023
【摘要】近日,在南非召开的国际电工委员会(IEC)太阳能光伏能源系统技术委员会(TC82)年会上,由国家电网公司专家作为召集人主导编制的《并网光伏逆变器低电压穿越测试规程》提前一年获批发布,标准编号IEC TS62910∶2015。

【总页数】1页(P81-81)
【正文语种】中文
【中图分类】TM52
【相关文献】
1.基于不同测试环境的光伏并网逆变器低电压穿越能力验证方法 [J], 时珊珊;张双庆;林小进;李红涛;包斯嘉
2.科士达500kW光伏并网逆变器通过低电压穿越测试 [J],
3.国网主导编制IEC标准《并网光伏逆变器低电压穿越测试规程》发布 [J],
4.国家电网公司主导编制的IEC标准《并网光伏逆变器低电压穿越测试规程》提前1年获批发布 [J],
5.IEC《并网光伏逆变器低电压穿越测试规程》国际标准提案获准立项 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。

光伏并网逆变器标准

光伏并网逆变器标准

光伏并网逆变器标准光伏并网逆变器是太阳能发电系统中的重要组成部分,其性能和质量直接影响着整个发电系统的运行效果。

为了规范光伏并网逆变器的生产和应用,保障太阳能发电系统的安全可靠运行,各国纷纷制定了一系列的光伏并网逆变器标准。

本文将对光伏并网逆变器标准进行介绍和分析,希望能为相关行业提供参考和指导。

首先,光伏并网逆变器标准主要包括性能标准、安全标准和通信标准三个方面。

性能标准主要包括逆变器的转换效率、最大功率点追踪精度、响应时间等指标;安全标准主要包括逆变器的绝缘性能、防雷击能力、过压保护、过流保护等指标;通信标准主要包括逆变器与监控系统之间的通信协议、通信接口等。

这些标准的制定和执行,可以有效规范光伏并网逆变器的生产和应用,提高整个太阳能发电系统的运行效率和安全性。

其次,不同国家和地区对光伏并网逆变器标准的要求有所不同。

以中国为例,中国国家能源局发布的《光伏发电场并网逆变器技术要求》对光伏并网逆变器的性能、安全、通信等方面做出了详细规定,其中包括了逆变器的效率要求、防雷击能力要求、通信协议要求等内容。

而在欧洲,欧盟委员会颁布了《光伏发电场并网逆变器产品标准》,对光伏并网逆变器的技术规范和测试方法做出了具体规定。

各国的标准虽然有所差异,但都是为了保障光伏并网逆变器的质量和安全性,促进太阳能发电产业的健康发展。

最后,光伏并网逆变器标准的实施对行业发展和市场竞争起着重要作用。

标准的制定和执行,可以提高光伏并网逆变器的质量和性能,增强产品的竞争力,推动行业技术的不断创新和进步。

同时,标准的执行也可以减少产品质量不合格和安全事故的发生,降低了整个行业的运行风险,为投资者和用户提供了更可靠的选择。

综上所述,光伏并网逆变器标准是太阳能发电系统中的重要组成部分,其制定和执行对整个行业的发展和用户的利益都具有重要意义。

希望各国能够加强合作,共同制定更加严格和规范的光伏并网逆变器标准,为太阳能发电产业的可持续发展和全球能源安全做出贡献。

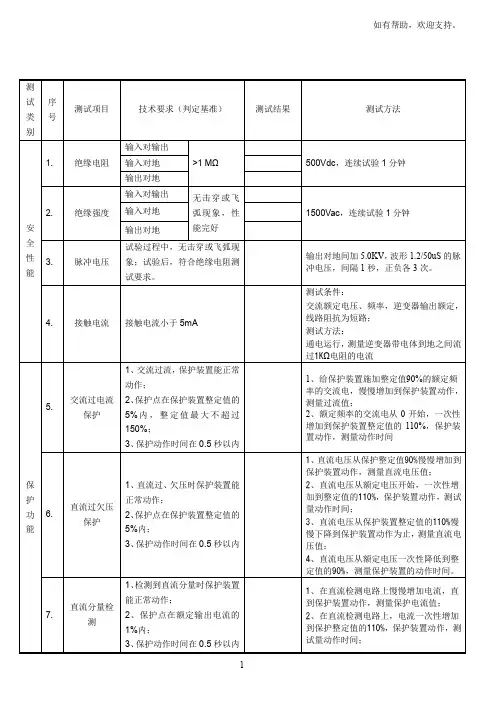

光伏并网逆变器测试

光伏并网逆变器测试
测试方法:
1、从过电压继电器(OVR)的检查水平的95%逐渐上升交流电压,OVR检测出电压异常、测量解列逆变器的电压检测值;
2、将交流电压从额定电压开始一次性增加到整定值的105%,OVR检测电压异常、测量使逆变器解列为止的检测时间
3、将交流电压从不足电压继电器(UVR)检测水平的105%开始逐渐下降,UVR检测电压异常、测量解列逆变器的电压检测值。
测试类别
序号
测试项目
技术要求(判定基准)
测试结果
测试方法
安全性能
1.
绝缘电阻
输入对输出
>1MΩ
500Vdc,连续试验1分钟
输入对地
输出对地
4.
绝缘强度
输入对输出
无击穿或飞弧现象,性能完好
1500Vac,连续试验1分钟
输入对地
输出对地
7.
脉冲电压
试验过程中,无击穿或飞弧现象;试验后,符合绝缘电阻测试要求。
被动、主动结合模式:以被动模式检测单独运转、1秒以内保护功能正常动作;以主动模式检测单独运转、0.5~1秒以内保护功能正常动作。即使电网复电,以被动模式检测,保护的情况,单独运转检测后一定时间(5秒左右)内不会再重启,以主动模式检测,保护的情况,
在规定的时间(如150秒左右)内不会再并网。
测试条件:
1、检测出异常电压,保护装置能正常动作;
2、保护点在整定值的±2%以内;
3、保护动作时间在整定值的±0.1以内
4、即使系统电压正常的复电,保证规定的时间(例:150秒)不再并网。另外运行开关等即使输入了运行动作信号,在防止再并网时间内也不能动作
测试条件:
交流额定电压、频率,逆变器输出额定,线路阻抗为短路;
测试条件:

并网逆变器技术指标及分析

并网逆变器技术指标及分析

并网逆变器技术指标及分析并网逆变器是太阳能光伏并网发电系统的关键部件,由它将直流电能逆变成交流电能,为跟随电网频率和电压变化的电流源。

目前市售的并网型逆变器的产品主要是DC-DC和DC-AC两级能量变换的结构:DC-DC变换环节调整光伏阵列的工作点使其跟踪最大工作点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得功率因数。

对于大型、超大型光伏电站一般都选用集中式光伏并网逆变器。

逆变器的配置选用,除了要根据整个光伏电站的各项技术指标并参阅生产厂商提供的产品手册来确定之外,还要重点关注如下几点技术指标。

(l)额定输出功率额定输出功率表示逆变器向负载或电网供电的能力。

选用逆变器应首先考虑光伏阵列的功率,以满足最大负荷下设备对电功率的要求。

当用电设备以纯电阻性负载为主或功率因数大于0.9时,一般选用逆变器的额定输出功率比用电设备总功率大10%~15%。

并网逆变器的额定输出功率与太阳电池功率之比~般为90%。

(2)输出电压的调整性能输出电压的调整性能表征逆变器输出电压的稳压度。

一般逆变器都给出当直流输入电压在允许波动范围内变化时,该逆变器输出交流电压波动偏差的百分率,即电压调整率。

性能好的逆变器的电压调整率应≤3%。

(3)整机效率整机效率表征逆变器自身功率损耗的大小。

逆变器效率还分最大效率、欧洲效率(加权效率)、加州效率、MPPT效率,它们的定义如下。

最大效率ηmax:逆变器所能达到的最大效率。

欧洲效率ηeuro:按照在不同功率点效率根据加权公式计算。

加州效率ηcec:考虑直流电压时对效率的影响,再次平均。

MPPT效率ηMPPT:表示逆变器最大功率点跟踪的精度。

目前,先进水平:ηmax>96.5%,ηMPPT>99%。

(4)启动性能所选用的逆变器应能保证在额定负荷下可靠启动。

高性能逆变器可以做到连续多次满负荷启动而不损坏功率开关器件及其他电路。

对于大型光伏电站,通常选用250kW、500kW集中型并网逆变器。

☆《并网光伏发电专用逆变器技术要求和试验方法》编制说明

☆《并网光伏发电专用逆变器技术要求和试验方法》编制说明

☆《并网光伏发电专用逆变器技术要求和试验方法》编制说明编制说明1.引言(约200字)本编制说明旨在规范并网光伏发电专用逆变器技术要求和试验方法的编写工作。

逆变器是将光伏发电系统直流电转换为交流电的关键设备,对于保障光伏发电系统的稳定运行具有重要意义。

因此,制定逆变器技术要求和试验方法的标准对于提高光伏发电系统的安全性、效率和可靠性具有重要意义。

2.编制目的和依据(约200字)本编制目的是制定具体的逆变器技术要求和试验方法,以确保并网光伏发电系统逆变器的设计和生产符合标准,并能够正常运行、安全可靠。

编制依据包括国家标准和相关政策法规,以及光伏发电行业发展的最新趋势和技术需求。

3.逆变器技术要求(约400字)在编制逆变器技术要求时,需考虑以下方面:3.1输入参数要求:包括直流输入电压范围、直流输入电流范围、最大输入功率等。

3.2输出参数要求:包括输出电压范围、输出电流范围、输出频率范围等。

3.3运行参数要求:包括工作温度范围、运行湿度范围、保护措施等。

3.4效率要求:逆变器的转换效率对光伏发电系统的发电量和经济性影响较大,需制定相应的要求。

3.5安全性要求:逆变器必须符合相关的安全标准,如电气安全、防雷击等。

4.逆变器试验方法(约400字)逆变器试验方法需要保证试验能够准确反映逆变器的性能和工作状况,同时具备可重复性和可比性。

试验方法应考虑以下要点:4.1静态试验:包括逆变器的输入参数和输出参数的检测,验证逆变器在不同工况下的性能。

4.2动态试验:通过模拟实际工作环境和工作条件,测试逆变器的响应速度、动态稳定性等。

4.3电磁兼容试验:测试逆变器与其他设备之间的电磁兼容性,保证逆变器不会对其他设备产生干扰。

4.4抗环境适应性试验:模拟逆变器在不同温度、湿度、震动等环境条件下的运行情况,验证逆变器设计的合理性和可靠性。

5.结论(约200字)本编制说明旨在规范并网光伏发电专用逆变器技术要求和试验方法的编写工作,确保设计、生产和使用的逆变器符合高标准和高质量要求。

光伏逆变器耐压测试标准

光伏逆变器耐压测试标准

光伏逆变器耐压测试标准
光伏逆变器耐压测试标准通常根据国际电工委员会(IEC)和国家相关标准进行制定。

以下是一些常见的光伏逆变器耐压测试标准:
1. IEC 62109-1: 这个标准规定了光伏逆变器的安全性能要求,包括耐压测试。

其中,逆变器需要通过交流电压、直流电压和绝缘电阻等测试。

2. IEC 62116: 这个标准主要用于评估光伏逆变器在并网条件下的抗冲击性能。

其中包括对逆变器耐高压瞬态、电磁干扰以及频率响应等方面的测试。

3. GB/T 19964:这是中国国家标准,规定了光伏逆变器的技术要求和测试方法,包括耐压测试。

其中,对于国内市场销售的光伏逆变器,需要符合该标准的要求。

此外,还有其他地区或组织制定的标准,如美国的UL 1741、欧洲的EN 62109等,它们也对光伏逆变器的耐压测试提供了相应的指导和要求。

具体的耐压测试项目和测试参数可能因标准而异,具体还需参考相关的标准文件。

1。

并网逆变器测试标准

并网逆变器测试标准

并网逆变器测试标准一、引言。

并网逆变器是太阳能发电系统中的核心设备,其性能稳定与否直接影响着整个发电系统的运行效率和安全性。

为了确保并网逆变器的质量和性能,制定了一系列的测试标准来对其进行检验。

本文将介绍并网逆变器测试的相关标准和方法。

二、测试标准。

1. 安全性测试。

在测试并网逆变器时,首先需要进行安全性测试。

这包括对逆变器的绝缘电阻、接地电阻、漏电流等指标进行检测,以确保逆变器在运行过程中不会对人身和设备造成危害。

2. 效率测试。

逆变器的效率直接关系到发电系统的整体发电效率,因此需要进行效率测试。

这包括对逆变器的转换效率、峰值功率追踪效率、欧洲效率等指标进行测量,以确保逆变器在不同工况下都能保持较高的效率。

3. 可靠性测试。

逆变器作为发电系统的核心设备,其可靠性至关重要。

可靠性测试主要包括对逆变器的温度适应性、湿度适应性、电磁兼容性等指标进行测试,以确保逆变器在各种恶劣环境下都能稳定运行。

4. 响应速度测试。

并网逆变器需要具备较快的响应速度,以应对电网的突发变化。

因此,需要对逆变器的响应速度进行测试,包括对其的启动时间、恢复时间、频率响应等指标进行检测,以确保逆变器能够及时响应电网的变化。

5. 电流谐波测试。

逆变器在运行过程中会产生一定的电流谐波,过高的谐波会对电网和其他设备造成干扰。

因此,需要对逆变器的电流谐波进行测试,以确保其谐波水平符合相关标准要求。

6. 通信性能测试。

现代并网逆变器通常具备远程监控和通信功能,因此需要对其的通信性能进行测试。

这包括对逆变器的通信协议、通信距离、通信稳定性等指标进行检测,以确保逆变器能够稳定地与监控系统进行通信。

三、测试方法。

1. 实验室测试。

安全性、效率、可靠性等指标通常需要在实验室环境下进行测试。

通过使用专业的测试设备和仪器,对逆变器进行各项性能指标的测试,以获取准确的数据。

2. 现场测试。

响应速度、电流谐波、通信性能等指标通常需要在实际的发电系统中进行测试。

光伏并网逆变器型式检验报告

光伏并网逆变器型式检验报告

光伏并网逆变器型式检验报告第一部分:引言(100字)第二部分:检验目的(100字)本次检验的目的是验证光伏并网逆变器的设计、制造和性能是否符合国家和行业标准,以保证其安全、可靠并满足预期的使用要求。

第三部分:检验范围(100字)本次检验涉及光伏并网逆变器的外观、电气性能、保护功能、并网性能等方面。

同时,根据相关标准要求,还将对其密封性、环境适应性等进行检验。

第四部分:检验方法(100字)本次检验将采用实验室测试、检验样品检验和技术文档评审等方法进行。

实验室测试将包括交流输出性能、效率、并网稳定性等方面的测试。

第五部分:检验结果(500字)经过对光伏并网逆变器进行一系列的测试和评估,以下是我们的主要检验结果:2.电气性能:光伏并网逆变器在额定输入功率下,输出电压、电流满足相关标准要求,无异常现象。

3.保护功能:光伏并网逆变器具备过压、欠压、过温等保护功能,并能正常运行。

4.并网性能:光伏并网逆变器可以与电网连接并实现电网供电功能,具备稳定的并网性能。

5.密封性:光伏并网逆变器外壳密封良好,符合相关标准的防尘、防湿要求。

6.环境适应性:光伏并网逆变器能够适应不同的环境温度、湿度等条件,并保持正常工作。

第六部分:结论(100字)根据以上的检验结果,光伏并网逆变器经检验合格,符合相关的国家和行业标准要求,具备良好的性能和可靠性。

第七部分:建议(100字)根据对光伏并网逆变器的检验结果,建议制造商在生产过程中继续保持严格的质量控制,并根据用户反馈及时进行改进和优化。

第八部分:参考资料(50字)1. 光伏并网逆变器技术规范(GB/T xxx)2. 光伏并网逆变器质量检验通则(GB/T xxx)3. 光伏电站工程建设及检验规范(GB/T xxx)注:以上字数仅为参考,实际写作时可根据需要增加或减少。

02 并网逆变器防孤岛测试方法

02 并网逆变器防孤岛测试方法
若光伏系统供电量与负载需求匹配或差别不大时则在孤岛产生以后负载端的电压及频率变化量很小被动式的检测方法就会失效为此必须采用主动式的检测方法
IEC 62116: 2008 Test procedure of islanding prevention measures for utility-interconnected photovoltaic inverters
The waveform measurement/capture device shall be able to record the waveform from the beginning of the islanding test until the EUT ceases to energize the island. 波形测量/捕获设备要能够记录从孤岛开始到EUT停止给孤岛供电的波形 For multi-phase EUT, all phases shall be monitored. A waveform monitor designed to detect and calculate the run-on time may be used. 对于多相EUT,所有相都要监控。应该使用能够监测并计算运行时间的波形监视器。
29 June 2009
Testing circuit 测试电路
TÜ V SÜ D Group
Department name
29 June 2009
Testing equipment 测试设备
Measuring instruments
Waveform observation shall be measured by a device with memory function, for example, a storage or digital oscilloscope or high speed data acquisition system. 波形观察要用有记忆功能的设备测量。例如,储存或数字示波器、高速数据记录系统

光伏并网逆变器《EN50549-1:2019》解析

光伏并网逆变器《EN50549-1:2019》解析

1.概述1.1标准适用范围--适用于将任何能源转换为交流且并网的设备;--适用于2016/631EU规定的Type A和Type B的低压并网设备;--与交流低压配电网连接且并联运行;注:连接到中压配电网的发电设备属于EN50549-2范畴。

注:电力储能系统(EESS)满足上述范围。

注:如果发电站由多种类型的并网设备组成,除非电网公司和责任方另有规定,连接到最大视在功率高达150kVA的中压配电网的发电厂可以符合本欧洲标准,以此来替代EN50549-2的要求;1.2发电设备功能优先级如果发电设备的不同要求相互干扰,应从高到低的顺序执行:(1)发电机组的保护,包括对原动机的保护;(2)并网保护(见4.9)和发电厂内部故障保护;(3)电压故障和阶跃时的电压支撑(见4.7.4);(4)配电网安全相关的有功限制,远程控制命令(见4.11)和过频降载曲线(见4.6.1);(5)如果适用,欠频加载曲线(见4.6.2);(6)无功功率(见4.7.2)和有功功率(P(U)见4.7.2)控制;(7)基于市场、经济原因、自耗优化等原因,对有功功率设定点的其他控制命令。

1.3并网接口开关并网接口开关应为继电器、接触器或机械断路器,其分断和接通能力应与发电厂的额定电流相对应,并与发电厂的短路贡献相对应。

对于光伏并网逆变器需要满足EN62109-1和EN62109-2的要求。

并网接口开关的功能可以结合主开关或发电机保护开关,集成在一个开关装置中。

集成的开关装置应同时满足并网接口开关的要求,以及主开关或发电机保护开关的要求。

因此,在任何发电机和并网连接点之间至少要有两个开关串联。

如下图所示:1.4电网条件本标准规定的额定电压是230V/400V,额定频率是50Hz。

2.电能质量2.1谐波谐波电流应该符合BS EN61000-3-2(适用于In<16A)或BS EN61000-3-12(适用于In>16A)的要求。

间谐波电流(50Hz~2KHz)和高频谐波电流(2kHz~9kHz)应分别符合DIN EN61000-4-7(VDE0817-4-7),附录A和B的要求。

UL1741标准介绍

UL1741标准介绍
允许的。要求提供让使用者和维修人员在进入逆变器外壳前等待5min的 相关警示 n 电击危险是独立于能量危险的,如果放电5s后电容器末端电压超过了 UL1741表11.1的电压限值,则认为存在电击危险 n 如果电容器在放电5s后超过限值,但放电5min后电压在要求的限值以下 也是允许的。要求提供让使用者和维修人员在进入逆变器外壳前等待 5min的相关警示
的响应是安全测试中关键的
UL1741标准介绍
美国的安装要求-NEC
n UL1741参考使用了NEC(美国国家电工法)关于设备结构的某些 特性要求
n UL认证的逆变器必须满足NEC要求,因为这些逆变器将来要安装 在美国
n UL认证标识说明该产品已经符合NEC要求,因此美国AHJ(检查 员)就简化了安装过程的检查和疑问
UL1741标准介绍
五、接地和内部连线
设备接地-section 18 n 每个接线系统都应该提供设备接地
n 入网设备应具备接地电极端子。这一端子是为了向DC 或AC主电路提供 可靠连接
n 结合以下原则,根据表18.1确定设备接地端子、导线或接地电极端子的 尺寸:
-对于光伏源或输出电路,考虑逆变器额定最大输入短路电流的1.25倍 -除PV以外的AC或DC电路,要考虑该分支电路的过电流保护装置
散热孔-section 5.8
n 由于冷却需要,逆变器可能设计有散热孔。散热孔应满足UL1741 section 5.8的要求,防止异常情况下火焰、金属熔融物溢出和其他 着火危险的发生
n 外壳底部的散热孔相当于一个完全的非燃烧底面,可以通过下列 措施实现:隔离板、缓冲盘或不锈钢金属网等
n 侧面开孔必须防止外来物的进入。开孔大小在任何方向上都不允 许超过305mm
据UL1741进行评估 n 根据UL1741 表5.2和5.3,金属外壳必须达到最小厚度要求 n UL1741中的压力试验可以作为是否满足最小厚度要求的替代方法

光伏并网逆变器型式检验报告

光伏并网逆变器型式检验报告

光伏并网逆变器型式检验报告1.引言光伏并网逆变器是将太阳能光伏发电系统的直流电转换为交流电,并将其并网供应给公共电网的设备。

为了确保光伏并网逆变器的安全、可靠和有效运行,对其进行型式检验非常重要。

本报告将对光伏并网逆变器进行型式检验,评估其符合相关标准和要求的能力。

2.检验目的通过对光伏并网逆变器进行型式检验,旨在验证其在不同工况下的性能、安全性和兼容性。

检验的主要目标包括:-评估逆变器的输出电流和电压是否满足规定标准;-确认逆变器在不同环境温度和湿度下的工作稳定性;-检查逆变器的保护功能,包括过载保护、过压保护和短路保护等;-验证逆变器与公共电网的并网能力和运行稳定性。

3.检验方法本次型式检验采用了以下方法和标准:-逆变器性能测试:通过设置不同工况和负载条件,测试逆变器的输出电流和电压,并与规定的标准进行比较。

-环境适应性测试:将逆变器放置在不同环境温度和湿度的条件下,观察其工作稳定性和性能。

-保护功能测试:对逆变器进行过载、过压和短路等测试,检查其保护功能是否正常工作。

-并网能力测试:将逆变器与公共电网连接,并测试其并网能力和运行稳定性。

4.检验结果与分析通过对光伏并网逆变器进行各项性能测试,得到了以下结果:-输出电流和电压:逆变器的输出电流和电压均符合规定的标准范围,满足光伏发电系统的要求。

-环境适应性:逆变器在不同温度和湿度条件下的工作稳定性良好,未发现异常现象。

-保护功能:逆变器的过载、过压和短路保护功能均正常,能够保护逆变器和光伏发电系统的安全。

-并网能力:逆变器与公共电网的并网能力较强,能够稳定并供应电力。

5.结论本次光伏并网逆变器型式检验结果表明该逆变器符合相关标准和要求,具备安全、可靠和有效运行的能力。

通过对其输出电流和电压、环境适应性、保护功能和并网能力等方面的检验,验证了逆变器的优良性能。

建议在推广应用中加强对逆变器的维护和管理,确保其正常运行并发挥最大的发电效益。

并网逆变器谐波电流含量测试数据汇总(1)

并网逆变器谐波电流含量测试数据汇总(1)

0.153 0.042
0.211 0.054
0.244 0.050
0.012 0.003 0.010
0.012 0.006
0.005 0.007
0.009 0.005
0.004 0.006 0.002
0.005 0.001
0.003 0.001
0.003 0.003
0.004 0.003 0.003
8 0.192 0.194 0.132 1.0
9 0.111 0.008 0.145 4.0 10 0.319 0.173 0.403 1.0
11 0.593 0.467 0.377 2.0 12 0.225 0.09 0.106 0.5
13 0.697 0.423 0.751 2.0 14 0.158 0.332 0.029 0.5
37 0.003 0.004 0.001 0.3 38 0.003 0.004 0.002 0.075
39 0.003 0.004 0.001 0.3 40 0.002 0.004 0.001 0.075
1
二、 SG250K3 并网逆变器谐波电流含量测试数据 z 测试仪器:高精度功率分析仪 WT3000 z 额定功率
一、 SG500KTL 并网逆变器谐波电流含量测试数据
z 测试仪器:高精度功率分析仪 WT3000 z 额定功率
次数 THD
总谐波畸变及 奇次谐波含量
A相 1.231
B相 1.410
C相 1.387
限定 次 值(%) 数
5
2
偶次谐波含量 A相 B相 C相
限定 值(%)
0.420 0.882 0.961 1.0
11 0.033 0.062 0.073 2.0 12 0.051 0.031 0.032 0.5

光伏并网逆变器效率测试及分析

光伏并网逆变器效率测试及分析

2021.5 EPEM139新能源New Energy光伏并网逆变器效率测试及分析水电十四局大理聚能投资有限公司 曹学华 杨 博摘要:以云南大理某光伏电站逆变器转换效率测试为例,以期为判断光伏并网逆变器的运行状态和改进提升光伏发电效率提供依据。

关键词:光伏;并网逆变器;效率;测试;分析云南大理某光伏电站于2015年4月建成投产,电站共安装40台型号为YLSSL-500的光伏并网逆变器,该型号逆变器不带隔离变压器,每台逆变器直流侧光伏组件容量和规格型号完全相同,电站投产运行以来各台逆变器交流输出电量差异较大,年度最大输出电量与最小输出电量比率超过1.08,为准确判断各台逆变器输出电量存在差异的原因,采取现场试验方式对并网逆变器转换效率进行了测试,并对测试结果进行了分析。

1 测试方法1.1 测试对象为准确了解云南大理某光伏电站逆变器的转换效率性能,通过对近3年逆变器交流侧输出电量分析,选取交流侧输出电量最大、最小和中间值各一台进行现场测试。

逆变器基本性能参数为:直流输入侧。

输入电压范围400~1000VDC、额定输入电压600VDC、额定输入电流900A、最大输入功率550kW ;交流输出侧。

交流输出额定功率500kW、最大交流输出功率550kW、输出电压范围250~380VAC、输出频率50Hz。

1.2 测试方法逆变器效率。

结合国内光伏发电行业标准及现场测试条件,本文所述的并网逆变器效率包含逆变器最大转换效率ηmax 和平均加权总效率ηtc 。

逆变器最大转换效率ηmax 指从早到晚的测试时段范围内,某一时刻输出能量与输入能量最大值的比值。

平均加权总效率ηtc 指按照我国典型太阳能资源区的效率权重系数计算不同负载情况下逆变效率的加权平均值。

云南大理地区属于III 类资源区,加权因子系数见表1。

按表中相关数据,则光伏逆变器平均加权总效率公式为ηtc =0.02η5%+0.06η10%+0.21 η25%+0.41η50%+0.28η75%+0.03η100%。

CGC004-2011并网光伏发电专用逆变器技术条件发布稿

CGC004-2011并网光伏发电专用逆变器技术条件发布稿
2011cncacts00042009aii5161661试验环境条件1662机体和结构质量检查1663性能指标试验1664电磁兼容试验1865保护功能试验1866方阵绝缘阻抗检测试验2167方阵残余电流检测试验2168通讯接口试验2169自动开关机试验21610软启动试验22611绝缘耐压试验22612外壳防护等级试验22613环境试验22614功率控制和电压调节试验22615温升试验23616连续工作试验2371检验分类2372出厂检验2473型式检验2481标志2482包装2583运输2584贮存25附录a资料性附录并网光伏发电专用逆变器技术参数表26附录b资料性附录防孤岛效应保护方案的选取28附录c资料性附录暂态电压保护29附录d资料性附录逆变效率30附录e资料性附录逆变器动态最大功率点跟踪mppt效率的测试程序32cgcgf004
CGC
北京鉴衡认证中心认证技术规范
CGC/GF004:2011 (CNCA/CTS 0004-2009A)
并网光伏发电专用逆变器技术条件
Technical Specification of Grid-connected PV inverter
2011-08-22 发布
2012-03-01 实施 Nhomakorabea北京鉴衡认证中心
发布
CGC/GF004:2011(CNCA/CTS 0004-2009A)


目次 .......................................................................................................................................................................I 前言 .....

IEC 62109-1 介绍

IEC 62109-1 介绍

16
6.3 IP防护等级 IPXX防护等级是表防尘等级和防水程度,数字越大表示其防护等级越高 第1数字表防尘:
数字 防护范围 无防护 防止大于50mm的固体 外物侵入 防止大于12.5mm的固 体外物侵入 防止大于2.5mm的固体 外物侵入 防止大于1.0mm的固体 外物侵入 防止外物及灰尘 防止外物及灰尘 说明 对外界的人或物无特殊的防护 防止人体(如手掌)因意外而接触到电器内部的零件,防止较 大尺寸(直径大于50mm)的外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径 大于12.5mm)的外物侵入 防止直径或厚度大于12.5mm的工具、电线及类似的小型外 物侵入而接触到电器内部的零件 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物 侵入而接触到电器内部的零件 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵 入量不会影响电器的正常运作 完全防止外物及灰尘侵入
注:表面粘贴热电偶法一般测不到最热部位。相比之下,多点埋入式热电偶 法更有可能记录到最高温度。而线圈电阻变化法给出的是被测线圈段的平均 温度。
9
表4-2 材料和零部件的总温度限值 材料和零部件 电容器—电解型 电容器—非电解型 外部连接的接线柱 [1] 外部导体能够触及的接线腔表面或内 部的任意点 [1] PCE内部的绝缘导线 熔断器 印制电路板 绝缘材料 温度限值/℃ 65℃ 90℃ 60℃ 60℃ 额定温度 90℃ 105℃ 90℃
注1:如果5.1.9的标识明确要求使用耐高温的连接线,那么在接线柱和接线腔 上测得的温度可以超过上述限值。在这种情况下,接线柱和接线腔的温度限制 在标识规定的连接线额定温度范围内即可。
10
表4-3 表面的总温度限值 表面成分 金属 用搬动PCE或其部件的把手[a] 可接触但并非用于搬动的把手[a],以及其他使用和 维护过程中可接触的表面 可能被不经意接触的PCE表面 可能被不经意接触的PCE表面,但已按表D-1要求给 出警告标识 PCE安装的底座和相邻表面 50℃ 60℃ 70℃ 90℃ 90℃ 非金属[b] 60℃ 85℃ 95℃ 95℃ 90℃
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

本产品具备自动开\关机功 并网逆变器的液 能,傍晚太阳板能量不足时自 动关机,早晨太阳板能量可以 晶显示屏 驱动开关电源时便开机运行
14
外壳防护等级
户内型应不低于IP20;户外型 应不低于IP65
本产品防护等级为:IP32
并网逆变器的质量控制检验标准
测试项目 测试方法和标准 测试所用仪表、 仪器或其他设备 备注 在电网的电压和频率连续3min 在正常范围,逆变器开始向电 网供电
12
恢复并网保 护
在电网的电压和频率恢复到 正常范围后的20s到5min,能根据日出和日落的 日照条件,实现自动开机和关 机。
4
电流谐波
总谐波电流应小于逆变器额定 输出的5%,各次谐波应限制在 备注列表中所列的百分比
奇次谐波: 3次至9次 11次至15次 电能质量分析仪 3次至9次 (8910B) 3次至9次 偶次谐波 2次至8次 10次至32次
畸变限值 <4.0% <2.0% <1.5% <0.6% 畸变限值 <1.0% <0.5%
逆变器并入的电网供电中断, 防孤岛效应保护 逆变器应在2s内停止向电网供 电,同时发出警示信号
数字示波器(TDS 1012)、电能质 量分析仪 (8910B)、负载 仪(带功率显示 的阻性负载)
在不同功率下:100%额定交流 输出功率、(50~66)%额定 交流输出功率、(25~33)% 额定交流输出功率分别进行防 孤岛保护测试,均能在瞬间保 护,保护时间小于2s
5
功率因数
当光伏系统中逆变器的输出大 输出在其额定输出的20%时功 电能质量分析仪 于其额定功率的50%时,平均功 率因数为0.92,输出大于其额 (8910B) 率因数应不小于0.9 定输出的50%时功率因数为1 变频电源 (HY8805)、数字 示波器(TDS 1012) 模拟电网电压偏差在额定电压 的+10%、-15%(即模拟电网电 压195V与253V之间),逆变器 运行正常
6
电压偏差
电压允许的偏差为额定电压的 +10%、-15%
7
机体和结构质量
逆变器的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列 要求: 1.机架组装有关零部件均应符合各自的技术要求; 2.油漆电镀应牢固、平整,无剥落、锈蚀及裂痕等现象; 3.机架面板应平整,文字和符号要求清楚、整齐、规范、正确; 4.标牌、标志、标记应完整清晰; 5.各种开关应便于操作, 灵活可靠;
逆变器的输出功率限制为额定 输出功率的110%,本产品冷却 功率表 方式为自然冷却,在长时间满 机器内部温度检 功率运行状态下,机内温度会 测元件TMP36GZ 达到设定的温度保护点,然后 及电流传感器 出现温度保护而停止向电网供 LTS15-NP 电。待温度降至保护恢复点以 下,重新恢复并网运行
11
并网逆变器的质量控制检验标准
测试所用仪表、 仪器或其他设备
测试项目
测试方法和标准
备注
1.绝缘电阻: 用兆欧表或绝缘电阻测试仪以1000V试验电压分别测量逆变器的输入 用兆欧表 电路对地、输出电路对地的绝缘电阻值。其值应符合逆变器的输入电 或绝缘电 路对地、输出电路对地电阻应不小于1MΩ。测量绝缘电阻合格后,才 阻测试仪 能进行绝缘强度试验 8 绝缘耐压性 1. 绝缘强度: 逆变器的输入电路对地、输出电路对地以及输入电路对输出电路应承 高压测试 受50Hz的正弦交流电压1min,试验电压2000V,不击穿,不飞弧,漏 仪 电流<20mA
并网逆变器的质量控制检验标准
测试项目 测试方法和标准 测试所用仪表、 仪器或其他设备 备注
1.表面光洁度检验:加工痕迹方向,表面不 可有崩缺,撞伤,划伤,锈蚀,批锋
外观 1 外观,铭牌,警 告标识 铭牌 警告标 识
2.倒圆角的圆角必须圆滑过渡,圆角处不可 有明显的接痕: 拉丝纹方向要求相同 3.氧化件表面要求光亮,美观,不允许有碰 伤,划伤,赃污,砂眼,漏底材等现象
9
工作频率
允许偏差为额定输出频率 0.5Hz
变频电源 (HY8805)
变频电源(HY8805)模拟电网频 率偏差在额定输出频率的 0.5Hz(即模拟电网频率在 49.5Hz与50.5Hz之间),逆变 器运行正常
10
过载保护 过温保护
当光伏方阵输出的功率超过逆 变器允许的最大直流输入功率 时,逆变器应自动限流工作在 允许的最大交流输出功率处, 在持续工作7小时或温度超过65 度值的任何一种情况下,逆变 器应停止向电网供电。恢复正 常后,逆变器应能正常工作
铭牌丝印要求清楚,字体工整,颜色上 与背景形成反差,
警告标识要容易辨认,警告标识在设备安装 就绪后应可以看见
2
耐电强度
如果外部接地导体不是电缆线或 电缆外层的一部分,其截面积应 接地电阻测试仪 不小于2.5mm2(若有机械保 护);4mm2,(若无机械保护) 测试电阻应不小于0.02欧
3
保护接地
外部接地用电缆线时,用接地 电阻测试仪测试应不小于0.08 欧
