音调控制电路的设计

合集下载

音调调整电路的制作

音调调整电路的制作
2. 产生零漂的原因 任何参数的变化,如电源电压的波动、电路元件的老化、 半导体器件参数随温度变化而产生的变化,都将产生输出电压 的漂移。 采用高质量的稳压电源和使用经过老化实验的元件就可以 大大减小由此而产生的漂移。所以由温度变化所引起的半导体 器件参数的变化是产生零点漂移的主要原因,因而也称零点漂 移为温度漂移,简称温漂。 在直接耦合放大电路各级产生的零点漂移中,第一级产生 零点漂移影响最大,因此,减小零点漂移的关键是改善放大电 路第一级的性能。
实用模拟电子技术
李妍 姜俐侠
任务3 音调调整电路的制作
任务3 音调调整电路的制作
为了使声音信号符合人们的听觉及爱好,通常 在前置放大电路后增加音调调整电路。音调调整电 路是通过对不同频率的衰减与提升,来改变信号原 有的频率特性。 本书中语音放大器的音调调整电路能够实现高 低音调调整并有一定的信号放大作用。同时还能够 进行音量控制。本任务将介绍音调调整电路的相关 原理及制作方法。
IR E IEQ1 IEQ2 2IEQ
根据基极回路方程 IBQRB1+UBEQ+2IEQRE=VEE
I EQ
VEE U BEQ VEE U BEQ VEE RB1 2 RE 2 RE 2 RE 1
I BQ
I EQ 1
U CEQ U CQ U EQ VCC I CQ RC U BEQ
合理选择RE,并与电源VEE相配合, 就可设置合适的静态工作点。
VCC I CQ RC U BEQ
任务3 音调调整电路的制作
2)动态分析
(1)差动放大电路的四种接法 • 双端输入:两个输入端与地之间分别接入信号源。 • 单端输入:仅一个输入端与地之间接信号源,而另一输入 端直接接地。 • 双端输出:负载接于两管集电极之间。 • 单端输出:负载接于某一单管的集电极与地之间。

RC型音调控制电路分析

RC型音调控制电路分析

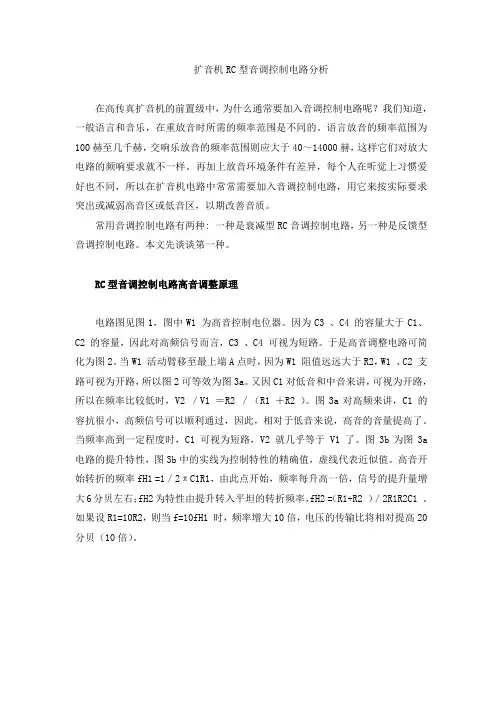

扩音机RC型音调控制电路分析在高传真扩音机的前置级中,为什么通常要加入音调控制电路呢?我们知道,一般语言和音乐,在重放音时所需的频率范围是不同的。

语言放音的频率范围为100赫至几千赫,交响乐放音的频率范围则应大于40~14000赫,这样它们对放大电路的频响要求就不一样。

再加上放音环境条件有差异,每个人在听觉上习惯爱好也不同,所以在扩音机电路中常常需要加入音调控制电路,用它来按实际要求突出或减弱高音区或低音区,以期改善音质。

常用音调控制电路有两种: 一种是衰减型RC音调控制电路,另一种是反馈型音调控制电路。

本文先谈谈第一种。

RC型音调控制电路高音调整原理电路图见图1,图中W1 为高音控制电位器。

因为C3 、C4 的容量大于C1、C2 的容量,因此对高频信号而言,C3 、C4 可视为短路。

于是高音调整电路可简化为图2。

当W1 活动臂移至最上端A点时,因为W1 阻值远远大于R2,W1 、C2 支路可视为开路,所以图2可等效为图3a。

又因C1对低音和中音来讲,可视为开路,所以在频率比较低时,V2 /V1 =R2 /(R1 +R2 )。

图3a对高频来讲,C1 的容抗很小,高频信号可以顺利通过,因此,相对于低音来说,高音的音量提高了。

当频率高到一定程度时,C1 可视为短路,V2 就几乎等于 V1 了。

图3b为图3a 电路的提升特性,图3b中的实线为控制特性的精确值,虚线代表近似值。

高音开始转折的频率fH1 =1/2πC1R1,由此点开始,频率每升高一倍,信号的提升量增大6分贝左右;fH2为特性由提升转入平坦的转折频率,fH2 =(R1+R2 )/2R1R2C1 。

如果设R1=10R2,则当f=10fH1 时,频率增大10倍,电压的传输比将相对提高20分贝(10倍)。

当W1 的活动臂移至最下端B点时,高音衰减最大,情况如下:由于W1 阻值较大,阻止了高音通过W1 、C1支路, W1 、C1 支路可视为开路。

然而,由于C3 、C4对高音可视为短路,因此不管W2 的活动臂置于什么位置,其等效电路均可画成图4a形式。

音调控制电路

音调控制电路

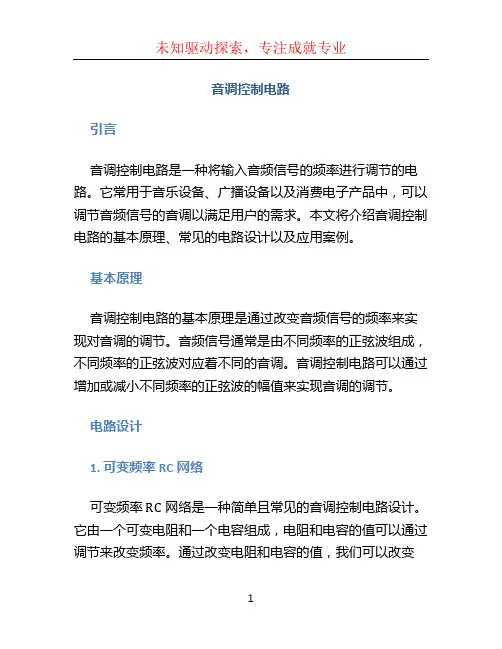

音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。

它常用于音乐设备、广播设备以及消费电子产品中,可以调节音频信号的音调以满足用户的需求。

本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。

基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。

音频信号通常是由不同频率的正弦波组成,不同频率的正弦波对应着不同的音调。

音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。

电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。

它由一个可变电阻和一个电容组成,电阻和电容的值可以通过调节来改变频率。

通过改变电阻和电容的值,我们可以改变RC网络的截止频率,从而改变输入音频信号的频率,实现音调的调节。

![可变频率RC网络电路图](可变频率RC网络电路图.jpg)2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。

它由两个放大器和多个RC网络组成,通过调节不同的RC网络的截止频率,可以实现对低频和高频的增强或衰减。

Baxandall音调控制电路通常应用于音响设备中,可以通过调节低频和高频的增益来实现音乐的音调调节。

![Baxandall音调控制电路电路图](Baxandall音调控制电路电路图.jpg)3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。

它通过采样输入音频信号,并对音频信号进行数字化处理,包括调整频率、增加或减小音量等。

数字音调控制电路可以实现更精确的音调调节,且可以通过软件控制来实现多种音效效果。

应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中,如音响、吉他效果器等。

用户可以通过调节音调控制电路来调节音乐的音调,以满足不同的音乐风格和个人喜好。

2. 广播设备广播设备中的音调控制电路常用于广播节目的处理,包括调节主持人的声音、添加特效音等。

4558音调电路图(第1页)

4558音调电路图(第1页)
音响高手请进,求单电源5532低通滤波器电路图! 4558d双电源典型电路图 求解一电路图这是一段从运放到功放的电路,以前用4558 集成块型号查询-集成电路资料手册 jrc4558工作原理和应用电路图 求简单的音频放大集成块4558d电路图 说明各个脚怎么接线 热卖ne5532音调 4558d升级利器 hifi前级音调板 opa2604发烧运放板r 变调门铃电路图 - 音频电路 - 电子发烧友网 ne5532音调 4558d升级利器 hifi前级音调板 opa2604 热卖ne5532音调 4558d升级利器 hifi前级音调板 opa2604发烧运放板r 调音板数码交流无噪音 4558d 高品质发烧级前置音调板 ne5532音调 4558d升级利器 hifi前级音调板 opa2604
4558音调电路图(第 1页)
概述: 该页主题为4558音调电路图的图片集,内容包含有带音调双22w低音炮电路,这个电路能否 给4558用, 这个电路是从低音炮抄来的,当时忘记什么接线了,ic为4558d,几款品质极佳的音调电 路图介绍等等...
带音调双22w低音炮电路 这个电路能否给4558用 这个电路是从低音炮抄来的,当时忘记什么接线了,ic为4558d 几款品质极佳的音调电路图介绍 本文图片内容主题:4558音调电路图 4558前级电路图 电路图 4558前级 电路 电路图 电子 原理图 793_469 从音量调节到音调板r,l双声道信号经jrc4558d放大后再输入到音调电路. 电路 电路图 电子 原理图 900_704 低音放大电路4558有源2.1音箱电路 求张由4只tda2030/2.1低音炮电路图, 不要4558或5532那种. 4558d前置放大电路图 为了便于检修,根据实物绘出有关电路图,供读者参考.

模电课程设计之音调控制电路

模电课程设计之音调控制电路

模拟电路课程设计课程题目:音调控制电路设计一、设计目的·初步了解音调控制电路的工作原理及调整方法。

·掌握简单音调控制电路的工程计算,进一步了解电子线路的频率特性等理论。

二、设计任务和要求。

1.设计一音调控制电路,其技术指标和要求a,通频带;20Hz---20kHz;b,音调控制范围:100Hz;±12dB;10kHz;±12Db;C,失真度;γ<2%.三、实验原理本实验采用反馈型音调控制电路,放大器A是一理想放大器,有下图a知 R1=R2=R3=RR4=R/3R5=R7=9RC1>>C2当信号频率在低音频率区时,可把C2近似看成开路,信号的传输和反馈主要有上半部分电路完成,如图b,当信号频率工作在高音频区时,C1可近似看成短路,如图c,下半部分是频率特性的主要因素,R7是高音调节电位器。

图a图b50%27kΩKey=A图c定量分析如下:1,信号频率在低音频区图b 有简化电路电路图b可知1)低音频提升:当R5滑动到最右边,如图c,其中Z1=R1,Z2=R2+(R4//(1/jwC1))A=Z2/Z1=(R2+R4)/R1*(1+j*w*R2*W1*C1/(R2+R4))/(1+j*w*w11) wl1=1/W1C1wl2=(R2+R4)/W1*R2*C1则有,À=(R2+R4)/R1*(1+j*(w/wl2))/(1+j*(w/wl1))|A|=(R2+R4)/R1*√[(1+(w/wl2)²)/(1+(w/wl1)²)]有图中数据知:(R2+R4)/R1=10wl2=10wl1当信号频率在中音频范围时,w>>wl2,求得:À=(R2+R4)/R1* wl1/ wl2=10*1/10=1当信号频率继续降低到w=wl2,由式得:À=(R2+R4)/R1*√0.5=7.07当信号频率降到w<<wl1,可求得À=(R2+R4)/R1=10根据上诉计算的判断,在中音频区,其闭环增益为0,随着频率的降低,增益将逐渐增大,最大提升倍数是10倍。

音调控制电路的设计

音调控制电路的设计

课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号:0401100238系别专业:电气工程系班级:电气1002班指导教师:杨云2011年06月24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。

正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。

其实质是对放音通道频响特性实施控制。

音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。

关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (4)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (5)2.1 音调控制电路的基础知识 (5)2.1.1 什么是音调控制 (5)2.1.2音调控制电路的分类 (6)2.2 电容器的音调控制电路 (12)第3章整机电路的设计 (21)3.1 技术要求 (21)3.2整机电路图 (23)第4章音调控制电路的安装与调试 (24)4.1 电路安装与调试技术 (24)4.1.1 合理布局、分级装调 (24)4.1.2 调试技术 (25)第5章课程设计体会 (26)第6章参考文献 (28)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。

音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。

由于音调电路结构和使用方法比较简单,所以在现今的中、高档音响中普遍存在。

音调控制电路的设计

音调控制电路的设计

模拟电路设计性实验~音调控制电路的设计实验目的:★掌握音调控制电路的设计与参数的估算与测试★提高综合电路和设计和调试的能力。

实验原理:音调控制是指人为地调节输入信号的低频、中频、高频成分的比例,改变音响系统的频率响应特性,以补偿音响系统各环节的频率失真,或用来满足聆听者对音色的不同爱好。

反馈式音调控制电路只改变电路频率响应特性曲线的转折频率,而不改变其斜率。

反馈式音调控制电路可以很好地补偿音响系统的频率失真,而且适应于人耳的听觉特性。

电路设计如图所示。

电路中R1、R2、C3、C4和RP1组成低音反馈网络R6、C1、RP2组成高音反馈网络,对于输入中的低频成分,C1可视为开路,其等效电路如图所示。

对于输入中的高频成分C3、C4可视为短路,其等效电路如图所示。

1、反馈式音调控制等效电路2、低音控制等效电路3、高音控制等效电路将图电路进行仿真得到表仿真数据。

图(a)、(b)、(c)分别用示波器仿真了电位器调节在不同的位置时的输出波形。

(a)RP1、RP2 电位器分别调到50%处时的仿真波形(b)电位器RP1调到100%RP2调50%,输入为100HZ时的仿真波形(c)电位器RP1调到50%RP2调到0%,输入为5000HZ时的仿真波形图电位器RP1、RP2处在不同位置时的仿真波形。

从以上仿真结果可以看出当可变电阻RP1调节在100%时,低音提升量最大,约为。

当RP1调节在0%时,低音衰减量最大约为 mV。

当RP2调节在0%时,高音提升量最大约为,当RP2调节在100%时,高音衰减量最大约为128mV。

实验结论:音调控制器只对低音频和高音频的增益进行提升和衰减,中音频的增益保持不变。

因此,音调控制器的电路可以由低通滤波器与高通滤波器构成。

调试心得及体会:人类的每一个进步都是从科学上一点一滴累积起来的,在调试的过程中我渐渐感受到了科学的兴趣。

详解音量控制器和音调控制器电路

详解音量控制器和音调控制器电路

详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。

RP1-1和RP1-2是双联同轴电位器,用虚线表示这是一个同轴电位器,其中RP1-1是左声道音量电位器,RP1-2是右声道音量电位器。

图4-41 双声道音量控制器当音量调节中转动音量旋钮时,RP1-1和RP1-2的动片同步动作,动片向上滑动时动片输出信号增大,送到后面功率放大电路中的信号增大,音量增大,反之则减小。

重要提示音量控制器中采用Z(指数)型电位器,均匀转动音量电位器转柄时,动片与地端之间的阻值一开始上升较缓慢,后来阻值增大较快。

这样,较小音量时,馈入扬声器的电功率增大量变化较小,音量较大时馈入扬声器的电功率增大量上升很快,这与人耳的对数听觉特性恰好相反,这样在均匀转动音量电位器转柄时,人耳感觉到的音量是均匀上升的,如图4-42所示。

图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单,但存在一个明显的缺点,就是当机器使用时间较长以后,由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。

这是因为音量电位器本身直接参与了信号的传输,当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时,导致信号传输有中断,引起噪声。

采用电子音量控制器后,由于音频信号本身不通过音量电位器,而且可以采用相应的消除噪声措施,这样即使电位器动片接触不好时也不会引起明显的噪声。

另外,双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。

图4-43所示是电子音量控制器电路。

VT1、VT2构成差分放大器,VT3构成VT1和VT2发射极回路恒流管,RP1是音量电位器。

图4-43 电子音量控制器电路音频信号传输线路是:音频信号Ui经C1耦合,加到VT1基极,经放大和控制后从其集电极输出。

图4-44所示是信号传输过程示意图。

电路工作原理是:VT1和VT2发射极电流之和等于VT3的集电极电流,而VT3集电极电流受RP1动片控制。

音调控制放大电路设计

音调控制放大电路设计

音调控制放大电路设计
本文将介绍一种音调控制放大电路的设计。

该电路可以用于音响系统中,实现对音频信号的低音、中音、高音的控制。

具体设计步骤如下:
1. 选择合适的放大器芯片,建议采用具有高信噪比和低失真的音频放大器芯片,如TL074、NE5532等。

2. 根据音频输入信号和放大器输入电阻的阻值,计算出输入电阻两端的电压,从而确定电压分压电路中的电阻比例。

3. 设计低音、中音、高音的控制电路。

以低音为例,可以使用低通滤波器来实现低音控制。

滤波器的截止频率应根据要达到的效果选择合适的值。

类似的,中音可以使用带通滤波器,高音可以使用高通滤波器。

4. 按照设计要求,在音频放大器的反馈回路中加入控制电路,实现低音、中音、高音的控制。

5. 添加电源滤波器和接地电容,提高音质。

6. 进行模拟电路仿真和实际电路验证,调整电阻、电容等元件的阻值和容值,使电路达到最佳的音效效果。

总之,音调控制放大电路的设计需要根据实际需求进行合理的选择和设计,同时需要严格控制电路的噪声和失真等问题,以实现优质的音频表现效果。

电子管音调电路图大全(六款电子管音调电路原理图详解)

电子管音调电路图大全(六款电子管音调电路原理图详解)

电子管音调电路图大全(六款电子管音调电路原理图详解)电子管音调电路图(一)有源中段音调控制电路电子管音调电路图(二)电子管双声道前级放大器电路原理图从所周知电子管前级放大器能对数码音源起到润色作用,它和晶体管功率放大器相搭配时,能改善数码音源带来的生硬感,使声音润化,并使音乐中的细节更加丰富,层次更加鲜明,音乐感、临场感加浓,达到完美而传神的境界。

电子管前级放大器的电路很多,每款电路都具有不同的特性。

本文介绍的双声道电子管前级放大器,是采用目前广为流行的二级SRPP 电路,该电路性能优越,保真度高,很适合现代各种数码音源的放音系统。

SRPP电路的全称为SeriesRegulatedPushPull,即串联式调整推挽电路。

该电路具有共阴极放大与阴极跟随器的双重优点,输入阻抗高,输出阻抗低,频率响应好,且频率越高,失真越小,高频放大线性极佳,这是其它电路难以达到的。

下图是电子管双声道前级放大器的电路图。

1.输入电压放大级本输入电压放大级由SRPP电路组成,采用高放大系数双三极电子管12AX7担任。

该管放大系数为100,电流为1.5mA。

用该管别成的前级电压放大器,其增益可达26dB。

本前级放大器的上边管屏极电压取320V,其中点电压应为电源电压的一半,即160V左右。

阴极电位较高。

双三极电子管12AX7与12AU7的阴极与灯丝间的耐压Efk为180V,故完全可以胜任。

如采用其它双三极电子管代用时,必须选用Efk>160V的才行,否则容易造成电子管阴极与灯丝间被击穿。

经放大后的音频信号,由12AX7双三极电子管的上边管阴极输出,输出阻抗仅为数百欧。

经放大后的信号经电容耦合后,输送到下一级。

并在前级电压放大级与输出级之间加入了频率均衡网络。

2,频率均衡网络下图是本机的频率均衡电路。

为了提高前级放大器的性能,故在输入电压放大级与输出级之间加入了由RC组成的频率均衡网络。

由于音频信号在传输网络中,存在着频率的衰减特性,使得传输信号随着频率的增加而衰减增大,产生了幅度畸度。

音调控制电路与集成扩音电路 设计报告剖析

音调控制电路与集成扩音电路 设计报告剖析

科研/科技实践设计报告题目:音调控制电路与集成扩音电路校名:福州大学至诚学院专业:电气工程及其自动化班级: 09级1班姓名:学号: 210992044指导教师:陈建国目录一、实验目的 (1)二、元器件清单 (1)三、实验要求 (2)四、设计任务分析 (2)五、方案论证 (2)六、设计总原理图和实物图 (6)七、数据整理 (7)八、心得体会 (7)一、实验目的1、掌握电路的工作原理和设计方法;2、熟悉集成功放的基本特点;3、学习音调控制电路与集成扩音电路的测试方法和分析。

二、元器件清单三、实验要求设计一个对话筒输出型号具有放大能力的扩音电路。

设计要求:功率P0≤1W;负载阻抗RL=8Ω;在通频带内满功率情况下非线性失真系数THD≤3%;具有音调控制功能。

可用两只电位器分别调节高音和低音。

当输入信号为1KHz时输出为0dB;当输入信号为100Hz正弦波时,调节低音电位器可使输出功率变化±12dB;当输入信号为10KHz调节高音电位器可使输出功率变化±12dB;输出功率大小连续可调,即用电位器可调音量大小;频率响应(fl~fh)为40Hz~10KHz输入信号源为低阻话筒(20Ω),输出电压为5mV;输入阻抗Rl>20KΩ。

四、设计任务分析五、方案论证确定整机电路级数,分配各级电压增益。

话筒输入信号较弱,根据设计任务,输入信号为5mV时,输出功率最大值为1w。

因此,电力系统总电压增益AUΣ=√(P_0 R_L )/U_i=556(55dB)。

由于时间电路中会有损耗,应留有余量,故取AUΣ=600(55.6dB)。

下面进行增益分配:音量控制级在f=1kHz时,增益为1(0dB),但实际电路有可能衰减,取AU2=0.8(-2dB)。

集成功效电路增益应较大,取AU3=100(40dB)。

话筒方法级,采用集成运放电路构成。

增益为AU1=AUΣ/AU3AU2=7.5(17.5dB)(2)电路论证分析1)功率放大电路常用音频集成功放有LA4100系列、TDA2030、SF404等。

音调控制电路的设计

音调控制电路的设计

河南工业职业技术学院课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号: 0401100238 系别专业:电气工程系班级:电气1002班指导教师:杨云2011年06月24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。

正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。

其实质是对放音通道频响特性实施控制。

音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。

关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。

音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。

音调控制电路模拟部分

音调控制电路模拟部分

电子电工综合实验——模拟部分实验报告一.实验目的1、综合运用所学的电子电路知识,设计满足一定指针的音频放大器;2、熟悉使用Multisim仿真软件辅助电子项目设计,并指导硬件实现的过程。

二.实验电路原理图音频放大器实验原理图为三.各部分工作原理和电压增益分配1.前置放大电路前置放大电路电压放大倍数由反馈电阻13R R 和的比值决定,电压增益为1213==R R A V ,输出电压为: i O V R R V 131==ΩΩk k 112mV mV 12010=⨯ 2.音调控制电路实验原理:音调控制电路主要实现高,低音的提升和衰减。

如图所示,f 1Z Z 和是由RC 组成的网络,放大电路为集成运算放大器,1Z Z V V A f i of -≈=. 设32121321,9,C C C R R R R R R R W W >>======,当信号频率不同时,f Z Z 和1阻值不相同,f A v 会随着频率的改变而变化。

其频率特性曲线如下图所示。

图中所示0f 是中心频率,一般增益为0 dB;其中2121,,,H H l l f f f f 分别为低音到中低音,中低音到中音,中音到中高音,中高音到高音的转折频率,一般取1l f 为几十赫兹,而2l f =101l f ,2H f 一般为几十千赫兹,2H f =101H f 。

音调控制只针对于高、低音的增益进行提升、衰减,而中音的增益基本是保持不变的。

因此音调控制级电路是由低、高通滤波器组成,下面对电路进行分析。

(1) 信号在中频区由于321C C C >>=,因此低,中频区的3C 可视为开路,中,高音频区1C ,2C 则可以视为短路。

又因为741A μ开环增益很高,放大器输出阻抗又很高,所以0'≈≈E E V V (虚地)。

因此,R 3的影响可以忽略。

因此,在中频区可以绘制出音调控制级的等效电路如图6所示,根据假设R 1=R 2,于是得到该电路的电压增益dB A Vf 0=。

音调控制电路的设计报告

音调控制电路的设计报告

课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号: 08系别专业:电气工程系班级:电气1002班指导教师:杨云2011年 06月 24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。

正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。

其实质是对放音通道频响特性实施控制。

音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。

关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)课题背景 (3)选题的目的 (3)选题的意义 (3)本课题主要研究内容 (4)第2章音调控制电路分析 (4)音调控制电路的基础知识 (4)什么是音调控制 (4)音调控制电路的分类 (5)电容器的音调控制电路 (11)第3章整机电路的设计 (17)技术要求 (17)整机电路图 (18)第4章音调控制电路的安装与调试 (19)电路安装与调试技术 (19)合理布局、分级装调 (19)调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。

音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。

由于音调电路结构和使用方法比较简单,所以在现今的中、高档音响中普遍存在。

选题的目的通过对音调控制电路的分析设计,对音调控制电路的工作原理有了较深入的了解。

音调控制电路数字部分

音调控制电路数字部分

一)实验目的1)综合运用所学的电子电路知识,利用芯片X9511设计一个能调节音频放大器的音量的电路2)设计一个能显示音量大小的电路并测试二)实验器件1)集成芯片X9511一片功能:X9511系列包括X9511Z(最大电阻为1k)和X9511W(最大电阻为10k)两种,其内部包含有控制电路、5位二进制可逆计数器、32选1译码器、5位E2PROM存贮器以及电阻阵列,功能方框图如下图所示。

电阻阵列包含31个电阻单元,在每个单元的两个端点都有可以被滑动单元访问的抽头点。

对滑动单元抽头点位置的访问由PU、PD两个输入端所输入的数据经5位加/减计数器计数、32选1译码器译码后控制单接点的电子开关来实现。

在滑动端改变抽头位置时工作在"先接通后断开"的方式。

X9511的分辨率等于最大的电阻值被31除。

5位二进制加/减计数器计数达到一个极端时,不会循环回复,即当加计数时,不会由11111跳到00000;减计数时不会由00000跳到11111。

控制电路负责控制5位E2PROM,在计数器所计数据(滑动端的位置)的贮存和掉电后再次上电时,对E2PROM存贮器所存数据操作调用。

E2PROM所存数据可保存100年。

管脚功能:9511具有8引脚DIP、SOIC两种封装形式,如下图所示VH、VL:高电压端及低电压端,高、低电压端等效于一个机械电器的两个固定端。

VW:滑动端,相当于机械电位器的可移动端,滑动端的串联电阻(电子开关的导通电阻)典型值为40。

PU:加计数输入端,具有去抖动功能,内部接有上拉电阻,平时能够保持PU端为高电平。

当PU端输入低电平时,内部计数器开始执行加计数,滑动输出端向上移动,VL与VW之间的电阻增大,VH与VW之间的电阻减小。

因为内部具有去抖动功能,所以输入低电平的时间必须大于40ms才算有效。

输入低电平的时间大于40ms而小于1s 时,以慢速方式计数,每250ms加1。

输入低电平的时间超过1s时,在超出1s的时间范围内,以快速方式计数,每50ms加1。

倒相式音调控制电路设计

倒相式音调控制电路设计

倒相式音调控制电路设计倒相式音调控制电路如上图所示。

IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。

RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平,倒相放大电路承受最大不失真交流信号为lV。

Cl、C2、C3、R9、R10、Rll组成高音频响网络,C5、C6、C7、R12、R13、R14组成低音频响网络。

为了补偿高音频响网络对高音频段信号的较大衰减。

以保持高、低音频响的均衡,增设了ICla前置放大电路。

如果适当减少R3、R4的电阻值。

可以增加高、低音倒相式音调控制电路如上图所示。

IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。

RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平,倒相放大电路承受最大不失真交流信号为lV。

Cl、C2、C3、R9、R10、Rll组成高音频响网络,C5、C6、C7、R12、R13、R14组成低音频响网络。

为了补偿高音频响网络对高音频段信号的较大衰减。

以保持高、低音频响的均衡,增设了ICla前置放大电路。

如果适当减少R3、R4的电阻值。

可以增加高、低音网络频响特性交叉点的幅值调节范围。

电路图中所示电阻值,幅值调节范围在20dB 左右。

耦合电容C4、C8分别输出倒相处理的高、低音频信号,混合后加到负载电阻R15上,经射随放大器ICld。

再通过隔直电容C9及电容性负载限流电阻R16输出。

R17起了稳定输出端直流在OV电位的作用。

为了使各级放大器增益保持一致。

电路选用TL074四运算集成放大器。

下图表中示出了RPl、RP2在分别调节于最小值位置、中间值位置、最大值位置时的频响变化曲线。

当两电位器都置于中间位置时。

高低音频响特性在0dB増益上下略微摆动,接近于平直线。

用BA328制作的音调控制电路

用BA328制作的音调控制电路

用BA328制作的音调控制电路
用双电源供电的运放或音调控制专用集成电路制作的音调控制电路,花费较大而且制作麻烦;衰减式音调控制电路制作简单却又听感不好,对信号衰减也较大。

这里选用廉价易购的BA328制作一款音调控制电路,实际试听效果较好,现介绍给大家。

电路原理如下图:(点击图片放大)
BA328属于单电源供电的优质双运放(性能参数见附表)用其制
作的音调控制电路具有元件少,音质好,电源电压适用范围宽等特点,精心设计电路布局,选用优质电子元器件,只要装焊无误,无需调试,即可成功。

若无BA328,也可以用封装形式和引脚功能相同的
LA4160/LA3161,效果基本相同。

电源电压 6~18V 开环电压增益 80 允许功耗 0.54W 输出噪声电压 1.2uV 静态电流 5mA 通道分离度 -65分贝 输入阻抗 150K 备注 输出电压1.5V,失真度为
1%。

音调控制电路设计课件

音调控制电路设计课件

音调控制器只对低音频与高音频的增益进行提升与衰减, 中音频的增益保持0dB不变。因此,音调控制器的电路可由低 通滤波器与高通滤波器构成。
2、由低通滤波器与高通滤波器 构成音调控制器
R1 C1 R4 C3 R3 - +

RP1 C2
R2
vi

C4
C5 vo
RP2
设电容C1=C2>>C3 ,在中、低音频区 ,C3可视为开路, 在中、高音频区, C1、C2可视为短路 。
f L1 f L2 /10
fL2 fLx 2
x6
f H 2 10 f H 1
根据上面的式子进行计算得,
fH1 fHx 2
x6
f L1 f L2 /10 40hz
fL2 fLx 2x 6 400hz
fH1 fHx 2x 6 2.5Khz f H 2 10 f H 1 25Khz
V RP o 1 R2 1 (j ) / 2 A j V R1 1 (j ) / 1 i
式中,
1 1 / ( RP π RP 1C2 ) 或 f L1 1 /(2 1C2 )
2 (RP π RP 1 R2 ) / ( RP 1R2C2 ) 或 f L2 ( RP 1 R2 ) /(2 1R2C2 )
(2)中频音调特性测量:将f=100Hz,Uim=100mV的正弦波信号加入至音调控制 器的输入端,将输出信号uo的幅值Uom测量值填入表格4-1的f0列中。 (3)低频音调特性测量:将高音电位器RP2滑臂居中,将低音电位器RP1滑臂置于 最左端(A端),保持Uim=100mV,调节信号频率f分别为fL1、fLx、fL2,测量其相应的低 音提升输出幅值Uom,结果填入表4-1的fL1、fLx、fL2三列中;将低音电位器RP1滑臂置 于最右端(B端),重复上述测量过程,测量其相应的低音衰减输出幅值Uom,测量 填入表4-1中。 (4)高频音调特性测量:将低音电位器RP1滑臂居中,将低音电位器RP2的滑臂分 别置于最左端(C端)和最右端(D端),保持Uim=100mV,测量方法同(3),依次测 量输入信号频率分别为fH1、fHx、fH2时的输出幅值Uom,测量结果分别填入表4-1的fH1 、fHx、fH2三列中。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模拟电路设计性实验~音调控制电路的设计
实验目的:
★掌握音调控制电路的设计与参数的估算与测试
★提高综合电路和设计和调试的能力。

实验原理:音调控制是指人为地调节输入信号的低频、中频、高频成分的比例,改变音响系统的频率响应特性,以补偿音响系统各环节的频率失真,或用来满足聆听者对音色的不同爱好。

反馈式音调控制电路只改变电路频率响应特性曲线的转折频率,而不改变其斜率。

反馈式音调控制电路可以很好地补偿音响系统的频率失真,而且适应于人耳的听觉特性。

电路设计如图3.11.1所示。

电路中R1、R2、C3、C4和RP1
组成低音反馈网络R6、C1、RP2组成高音反馈网络,对于输入中的低频成分,C1可视为开路,其等效电路如图3.11.2所示。

对于输入中的高频成分C3、C4可视为短路,其等效电路如图3.11.3所示。

1、反馈式音调控制等效电路
2、低音控制等效电路
3、高音控制等效电路
将图3.11.1电路进行仿真得到表3.11.1仿真数据。

频率点RP1 50%
PR2 50%
RP1 0%
PR2 50%
RP1 100%
PR2 50%
RP1 50%
PR2 0%
RP1 50%
PR2 100%
100HZ 1.0V 105.7mV 3.2V 1.0 V 1.0 V
5K HZ 1.0 V 656 mV 970 mV 6.6 V 128mV 图3.11.4(a)、(b)、(c)分别用示波器仿真了电位器调节在不同的位置时的输出波形。

(a)RP1、RP2 电位器分别调到50%处时的仿真波形
(b)电位器RP1调到100%RP2调50%,输入为100HZ时的仿真波形
(c)电位器RP1调到50%RP2调到0%,输入为5000HZ时的仿真波形图3.11.4 电位器RP1、RP2处在不同位置时的仿真波形。

从以上仿真结果可以看出当可变电阻RP1调节在100%时,低音提升量最大,约为3.2V。

当RP1调节在0%时,低音衰减量最大约为105.7 mV。

当RP2调节在0%时,高音提升量最大约为6.6V,当RP2调节在100%时,高音衰减量最大约为128mV。

实验结论:音调控制器只对低音频和高音频的增益进行提升和衰减,中音频的增益保持不变。

因此,音调控制器的电路可以由低通滤波器与高通滤波器构成。

调试心得及体会:人类的每一个进步都是从科学上一点一滴累积起来的,在调试的过程中我渐渐感受到了科学的兴趣。
