流体输配管网简述
直接连接的上下级管网是水力相关的，间接连接 则水力无关。 水力无关的管网可实现“热力相关”。
2 流体输配管网的分类
按流体相类：单相流与多相流管网
按动力形式：重力驱动与压力驱动管网
按与环境流体的关系：开式与闭式管网
按流动路径的确定性：枝状与环状管网
按流程距离：异程式管网与同程式管网
按服务范围：区域、城市、小区、建筑、房间…
该管网的功能及特点
功能：
从室外引入新鲜空气，并通过回风口从房间收集 空气至空调机组；将空调机组处理好的空气按各 送风口所需的量输送分配至各送风口。
特点：
（1）管内流体与环境相通，可进出环境空间。— —开式管网 （2）至每一个末端的输配路径是唯一的，即所有 管段的流动方向性是明确的。——枝状管网 （3）由机械装置提供动力。
3 4
2
1 蒸汽采暖管网
该管网的特点：
流体介质的相类：汽体、汽液混合、液体
管网不同位置的流体种类以及占主导地位的流 体各不相同，对流体输送和分配产生影响。
城市集中供热管网
1、“输配”流量耗能很多，怎样节省？怎样达到投资和运行费的 综合优化？ 2、输配动力的设置位置有何考究？
3、对城市和城区，哪些部位应布置成环状？哪些可只布置成枝状？
《暖通空调》杂志 《煤气与热力》杂志 《给水排水》杂志
祝大家学习愉快！ 谢谢大家！
安全、计量装置
安全阀、报警器、流量计、温度计、压力表等
其他装置与设备
膨胀水箱、排气装置、疏水器、过滤器等
流体输配管网基本功能的实现
设计：确定管网的组成要素（流动路径、 管道、动力、调控装置），满足各用户末 端对流量的输送、分配需求。 调节：调整管网的动力或调控装置，满足 各用户末端对流量的需求的变化。
流体输配管网知识点整理

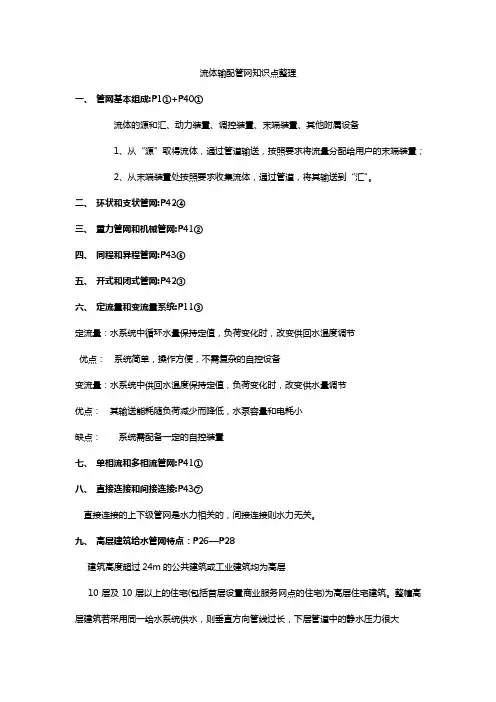

流体输配管网知识点整理一、管网基本组成:P1①+P40①流体的源和汇、动力装置、调控装置、末端装置、其他附属设备1、从“源”取得流体，通过管道输送，按照要求将流量分配给用户的末端装置；2、从末端装置处按照要求收集流体，通过管道，将其输送到“汇”。
二、环状和支状管网:P42④三、重力管网和机械管网:P41②四、同程和异程管网:P43⑥五、开式和闭式管网:P42③六、定流量和变流量系统:P11③定流量：水系统中循环水量保持定值，负荷变化时，改变供回水温度调节优点：系统简单，操作方便，不需复杂的自控设备变流量：水系统中供回水温度保持定值，负荷变化时，改变供水量调节优点：其输送能耗随负荷减少而降低，水泵容量和电耗小缺点：系统需配备一定的自控装置七、单相流和多相流管网:P41①八、直接连接和间接连接:P43⑦直接连接的上下级管网是水力相关的，间接连接则水力无关。
九、高层建筑给水管网特点：P26—P28建筑高度超过24m的公共建筑或工业建筑均为高层10层及10层以上的住宅(包括首层设置商业服务网点的住宅)为高层住宅建筑。
整幢高层建筑若采用同一给水系统供水，则垂直方向管线过长，下层管道中的静水压力很大特点：集中式各区热水配水循环管网自成系统，加热设备、循环水泵集中设在底层或地下设备层，各区加热设备的冷水分别来自各区冷水水源。
其优点是：各区供水自成系统，互不影响，供水安全、可靠；设备集中设置，便于维修、管理。
其缺点是高区水加热器需承受高压，耗钢量较多，制作要求和费用较高分散式备区热水配水循环管网自成系统，但各区的加热设备和循环水泵分散设置在各区的设备层中。
其优点是：供水安全可靠，且加热设备承压均衡，耗钢量少，费用低。
其缺点是：设备分散设置不但要占用一定的建筑面积，维修管理也不方便，且热媒管线较长(1)对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。
为上、下区服务的冷热源、水泵等主要设备都集中布置在裙房屋顶上，分别与上、下区管道组成相互独立的管网。

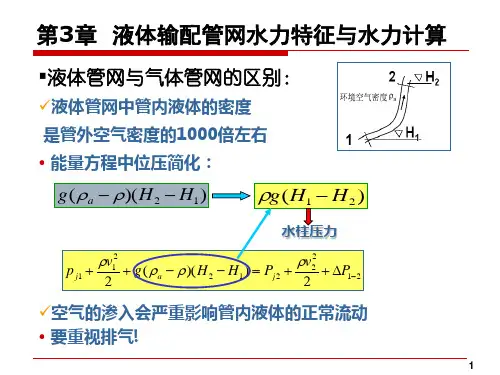

流体输配管网(第3章)
（4）统计该管段的局部阻力系数，计算局部阻力。
（5）求各管段的压力损失 ＝沿程阻力损失＋局部阻力损失。 （6）计算最不利环路的总阻力。
P (Py Pj )114 712 Pa
27
（7）核算压力富余值
% Pzh P 100% 818 712 100% 13% 10%
g(h1 h2 )(h g ) Pb热源a
8
• 注意：这种情况下并联的独用管路的阻力并不相等！ 它们之间的流量分配：
L1 : L2
1: S1
1 S2
• 一般：并联的独用管路的阻力等于各自的资用动力。 只有资用动力相等时，它们的阻力才相等！
此时才有： L1 : L2
17
液体管网水力计算的主要任务和方法
任务（1）：已知管网各管段的流量和循环动力，确定各 管段的管径。
方法：压损平均法。预先求出管段的平均比摩阻，作为选 择管径的控制参数
Rpj
Pl
l
Δ Pl－作用压力，Pa； Σ l－管路总长度，m
α－沿程损失占总损失是比例，％。
根据各管段流量和Rpj，用公式或图表计算管径，选择 接近的标准管径。然后根据流量和选定管径计算阻力损失， 并核算资用动力和计算阻力的不平衡率是否满足要求。
25
（2）计算最不利环路循环动力
Pzh
＋Pf
9.813 (977.81 961.92) 350
818Pa
Pf : 查 《 简 明 供 热 设 计 手 册》 或 《 供 热 工 程 》 。
（3）确定最不利环路各管段的管径
1）计算平均比摩阻。
Rpj
Pzh
流体输配管网

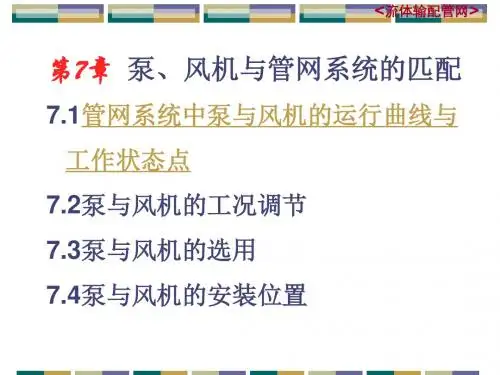

第7章 泵、风机与管网系统的匹配
7.1管网系统中泵与风机的运行曲线与
工作状态点
7.2泵与风机的工况调节
7.3泵与风机的选用 7.4泵与风机的安装位置
<流体输配管网>
7.1管网系统中泵与风机的运行曲线与工作状态点 7.1.1管网系统对泵、风机运行曲线的影响 泵、风机工作点不仅取决于泵、风机本身， 也与管网的连接和特性有关。 系统效应： 泵、风机的性能曲线，是标准实验状态下。 入口的连接方式不同，流向和速度分布与标 准实验不同 内部能量损失发生变化，泵、风机的性能下 降。
<流体输配管网>
系统效应曲线
返回
<流体输配管网>
返回
<流体输配管网>
不同出口管道形式的系统效应曲线
返回
继续
<流体输配管网>
7.1.3管网系统中泵、风机的联合运行
联合运行：两台或两台以上泵或风机在同一管路中工作。 联合方式：并联、串联两种情况 目 的：并联增加流量，串联增加压头。 1.泵或风机的并联工作 （l）泵、风机并联工作的特点 各台设备压头相同，而总流量等 于各台设备流量之和。 并联一般应用于以下情况： ① 流量大，大流量泵或风机制造困 难或造价太高； ② 流量变化大，开停台数调节； ③ 检修及事故备用。
<流体输配管网>
喘振发生的条件： 出口接有管网，且具有一定压力 出口流量变小，达到不稳定区，管网压力大于泵出口压力
返回
<流体输配管网>
4．系统效应的影响
系统效应：指泵、风机进出口与管网系统连接方式对泵、 风机的性能特性产生的影响。 （1）入口的系统效应 系统效应影响风机性能示意图。

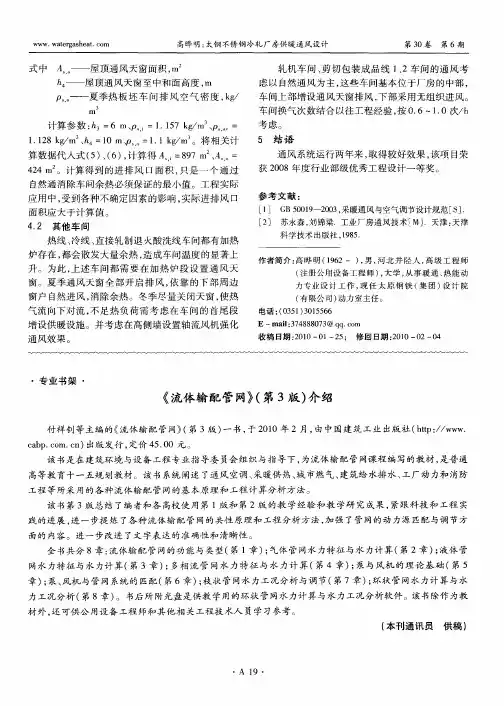

《流体输配管网》(第3版)介绍
