XRD物相定量分析
XRD实验报告_2
材料的表征实验报告——XRDK值法物相定量分析一实验目的本实验目的是动手操作X射线衍射仪, 对结果通过X射线K值法定量相分析, 使学生熟悉X射线衍射仪的结构和工作原理, 熟悉和掌握X射线定量相分析的基本原理及实验方法。
二实验器材及药品Rigaku D/max 2500 PC X射线衍射仪、玛瑙研磨器、电子天平、称量纸、药匙、CaCO3.TiO2.待测样品三实验原理X射线衍射仪对称扫描: 样品置于测角仪圆心上, X射线, X射线探测器均以测角仪圆心为中心旋转。
混合物中某物相所产生的衍射线强度与其在混合物中的含量是相关的。
混合物相的X射线定量相分析, 就是用X射线衍射的方法通过衍射图谱的衍射峰强度来测定混合物中各种物相的含量百分数。
根据公式Ia / Is = Kas·wa’/ws；在公式中, Kas为a相（待测相）对s相（内标相）的K值,四实验过程1.称量质量比为1:1的二氧化钛和碳酸钙混和, 并使用玛瑙研磨器研磨混合均匀, 再将粉末置于光刻好的有沟槽的载玻片上, 用玻璃瓶压平整, 放入X射线衍射仪的样品台上进行衍射。
2.使用玛瑙研磨器研磨1号待测样品至混合均匀, 称量待测样品的重量, 再称量一定量CaCO3（1.0g）,以及适量研磨好的1号待测物(1.6g)；将称量好的CaCO3以及样品混合, 在玛瑙研磨器中研磨一段时间混合均匀, 研磨完成后, 将粉末置于光刻好的有沟槽的载玻片上, 用力压粉末至平整, 放入X射线衍射仪的样品台上进行衍射。
3得到衍射图谱, 进行物相分析。
五实验数据处理TiO2-1: 25.44 ° 364TiO2-2: 27.60 ° 594CaCO3: 29.64° 689根据PDF 卡片比对TiO2-1: 25.76 ° 284 2844099042691840100200300400500600700800900100020222426283032343638404244464850525456586062XRD-1Intensity Omega/°TiO2-2: 27.84 ° 409CaCO3: 29.84° 904计算K 值利用公式Ia / Is = Kas ·wa ’/ws （此处假定样品中TiO2为金红石相, 即利用TiO2-1计算）1:111S S i S i S i i i SS S S I I w I w w K I I w I w ⨯⨯⨯⨯⎛⎫== ⎪--⎝⎭ 式中 W i ——待测样中i 相含量；Ii, Is ——复合样中i 相和参考相S 的强度；S i K ——参考相S 与i 相含量1:1时的强度比S iI I ； W s ——参考相S 的掺入量。
xrd定量分析ppt
• 计算结果如下：
XRD应用实例2（k值法）
Thank you！
用K值法进行定量相分析时 第一步是求出K值 第二步是求出混合试样中i相含量 Wi 第三步是从 Wi值算出原待测样中i相重量百分数 Wi 。
Wi Wi 1 - WS
XRD应用实例1（k值法）
• 根据k值法法可以得到某物相的含量： Ii MS 1 Xi K IS MZ
• MS---刚玉的质量 • MZ--- 原物总质量
外标法
• 外标法是用对比试样中待测的第j相的某条衍射线 和纯j相（外标物质）的同一条衍射线的强度来获 得第j相含量的方法。
• 标准物质不加到待测试样中，且通常以某纯待测 物相为标样，制成一系列外标试样，测绘出工作 曲线，进行定量相分析的方法叫外标法。
• 外标法优点是待测样中不混入标准物质。 缺点是强度不同时测量，会影响测量准确度。
K值法
• K值法也是内标法的一种，只是对内标法做 了修改，使常数C与标准物质的掺入量无关， 并称之为基体冲洗法，也就是k值法。 • k值法的优点： • 1.K值与内标物质加入量的多少无关； • 2.不用绘制定标曲线，分析手续简化。
• 研究方法》第一次汇报
第八组 研究方法：XRD
XRD定量分析
XRD定量相分析
• X射线物相定量分析是根据混合相试样中各 相物质的衍射的强度来确定各相物质的相 对含量。
• 从衍射线的强度理论可知，多相混合物中 某一相的衍射强度，随该相的相对含量的 增加而增加。因而，可通过衍射强度的大 小求出混合物中某相参与衍射的体积分数 或重量分数。
衍射仪法的衍射强度：
I0 表示入射线强度，各参数都是单相物质的衍射参量。 对多相混合物，μl应为混合物的吸收系数μm 其余均与含量无关（记为K，未知常数）。则：
关于XRD物相定量分析
关于XRD物相定量分析第一个问题：为什么不能做物相定量？样品往往不是单一物相,因此,人们总想了解其中某种相的含量。
人们的理解总是认为哪怕只是一种近似的结果,也比没有结果要好。
为了要说明定量分析的问题,我们还是了解一下,一张X射线衍射谱图中包含一些什么信息。
这些信息主要有三个方面,也是三个方面的应用：一是衍射峰的位置。
这方面的信息主要用于物相的鉴定、晶胞参数的精修、残余应力的测量。
二是衍射峰的峰高或者面积,我们称之为强度。
这方面的信息主要用于物相的含量、结晶度以及织构的计算。
三是衍射峰的形状,我们称为线形。
这方面的信息又包括两个方面,其一是衍射峰的宽度,我们可以用来计算亚晶尺寸的大小(常被称为晶粒大小)和微观应变的计算。
另一个则是线的形状,主要是指峰形是否对称,这方面用来计算位错、层错等。
不过,后者做的人少,研究也不是很完全,因此,应用不是很广泛。
从上面的了解,我们应当知道,不同的实验目的,实验的观察点不同,也就是强调的对象是不同的,如果仅仅为了鉴定物相,一个常规的实验条件就完全可以应付,如果要做晶胞的精修,则需要严格一些的实验条件。
如果要做定量分析,我们的强调点是峰的强度。
我们为什么能利用衍射谱来做物相的含量分析呢？其原理就是基于物相的含量W与该物相的衍射强度成正比。
可以简单地写成W=CI。
Ｗ是物相的质量分数,Ｉ是该物相的衍射强度。
Ｃ是一个系数,但不是一个常系数。
不过,在一定条件下它是一个常数。
遗憾的是,这个常数通常不能通过理论计算得出,而是需要通过实验来测量,每当实验条件改变(包括样品中的物相种类的改变、任一物相含量的改变、观察峰的改变、甚至于物相产地改变、所用辐射改变、晶粒尺寸改变……如此等等,不一而足)这个系数是变化的。
围绕如何想办法得到这个系数Ｃ,历代的大师和小师推导出了十几种具体的测量方法,而这些方法又是在某种环境下能使用在另一种环境下不能使用的。
每种方法的不同要求等于给实验方法本身加上了一把锁,使得人们不能真正好好地、简便地利用它。
关于XRD物相定量分析
关于XRD物相定量分析X射线衍射（XRD）是一种常用的分析技术，用于确定材料的物相组成，结构和晶体学信息。
XRD物相定量分析是通过测量样品对入射X射线的散射模式来分析样品中各组分的含量。
本文将详细介绍XRD物相定量分析的原理、方法和应用。
原理：XRD物相定量分析的原理基于布拉格方程：nλ = 2d sinθ，其中n 为整数，λ为入射X射线的波长，d为晶面间距，θ为散射角。
当X射线照射到晶体上时，会与晶体内的晶面相互作用，并产生散射。
不同晶面的晶面间距会导致不同散射角和散射强度的出现。
通过测量样品的散射模式，可以确定样品中的物相组成。
方法：XRD物相定量分析的方法主要有两种：定性分析和定量分析。
1.定性分析：通过比对实验测得的散射模式与已知标准样本的散射模式，可以确定样品中的物相种类。
这种方法常用于未知样品的初步分析和相的鉴定。
2.定量分析：通过测量散射峰的强度和位置，可以确定样品中各组分的含量。
定量分析需要建立标准曲线或参考曲线，以确定散射峰的位置和强度与物相含量之间的关系。
常用的定量分析方法有内标法、峰面积法和相对比例法等。
常用仪器：进行XRD物相定量分析需要使用X射线衍射仪。
X射线衍射仪由X射线源、样品台、衍射角度测量器和X射线探测器组成。
X射线源通常使用钴、铜或铬等发射入射X射线的金属。
应用：XRD物相定量分析在材料科学、地质学、矿物学、纺织业等领域具有广泛的应用。
1.材料科学：XRD物相定量分析可以用于研究材料的结构性质，例如晶胞参数、晶体结构和晶格畸变等。
它可以用于分析晶体中的杂质、晶形和晶轴取向等信息，并对材料的性能和性质进行评估和改善。
2.地质学和矿物学：XRD物相定量分析可用于矿石和岩石中矿物的鉴定和定量分析。
它可以确定矿物的种类、含量和分布情况，进而研究地质历史和矿床形成机制。
3.纺织业：XRD物相定量分析在纺织品中的应用主要用于分析纤维结构和纤维取向。
它可以评估纤维材料的质量和性能，并优化纺织工艺。
物相定量分析原理

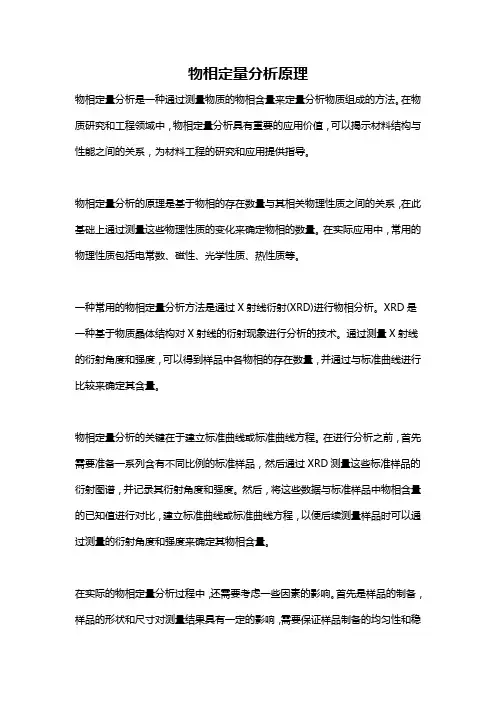

物相定量分析原理物相定量分析是一种通过测量物质的物相含量来定量分析物质组成的方法。
在物质研究和工程领域中，物相定量分析具有重要的应用价值，可以揭示材料结构与性能之间的关系，为材料工程的研究和应用提供指导。
物相定量分析的原理是基于物相的存在数量与其相关物理性质之间的关系，在此基础上通过测量这些物理性质的变化来确定物相的数量。
在实际应用中，常用的物理性质包括电常数、磁性、光学性质、热性质等。
一种常用的物相定量分析方法是通过X射线衍射(XRD)进行物相分析。
XRD是一种基于物质晶体结构对X射线的衍射现象进行分析的技术。
通过测量X射线的衍射角度和强度，可以得到样品中各物相的存在数量，并通过与标准曲线进行比较来确定其含量。
物相定量分析的关键在于建立标准曲线或标准曲线方程。
在进行分析之前，首先需要准备一系列含有不同比例的标准样品，然后通过XRD测量这些标准样品的衍射图谱，并记录其衍射角度和强度。
然后，将这些数据与标准样品中物相含量的已知值进行对比，建立标准曲线或标准曲线方程，以便后续测量样品时可以通过测量的衍射角度和强度来确定其物相含量。
在实际的物相定量分析过程中，还需要考虑一些因素的影响。
首先是样品的制备，样品的形状和尺寸对测量结果具有一定的影响，需要保证样品制备的均匀性和稳定性。
其次是仪器的准确性和精度，仪器的性能是否稳定和准确可靠也会对分析结果产生影响。
此外，还需要注意样品的干燥与去除杂质等问题，以保证测量结果的准确性。
物相定量分析的应用范围广泛，包括材料科学、地球科学、化学等领域。
在材料科学中，物相分析可以用于研究和评估材料的晶体结构、相变行为和热力学性质等，对于材料的制备和性能优化具有重要意义。
在地球科学中，物相分析可以用于研究地质样品的成因和演化过程，对于理解地球内部结构和地质历史有重要作用。
在化学领域，物相分析可以用于分析物质的组成和结构，为化学反应的机理和动力学研究提供依据。
总之，物相定量分析是一种通过测量物质物相含量的方法来定量分析物质组成的技术。
XRD物相定量分析
XRD物相定量分析X射线衍射（X-Ray Diffraction，XRD）是一种常用的材料物相分析方法，可以确定材料的结晶结构、晶格参数以及物相比例等信息。
通过测量材料对入射X射线的衍射，可以得到衍射谱图，通过对谱图的分析计算，可以得到材料的物相及其定量分析结果。
本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。
X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。
根据布拉格定律，当入射角度满足2dsinθ=nλ时，其中d是晶格面间距，θ是入射和散射光束夹角，n是整数，λ是X射线波长，就会发生衍射。
不同晶体具有不同的晶格参数和晶体结构，因此它们会在不同的衍射角（θ值）出现不同的衍射峰，通过测量衍射角可以获得晶体的结构信息。
XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。
首先，样品需要制备成适当的形式，通常是粉末状或薄片状。
对于晶体较大的样品，可以直接进行测量；而对于晶体粒度较小的样品或非晶体样品，需要进一步进行研磨和退火等处理，以提高样品的结晶度。
制备完成后，将样品放置在X射线衍射仪的样品台上，进行衍射谱图的测量。
衍射谱图的测量通常采用旋转或倾斜方式，分别称为旋转衍射和倾斜衍射。
在旋转衍射中，样品台固定，X射线管和检测器绕着样品台进行旋转，测量不同角度下的衍射强度。
在倾斜衍射中，样品台和检测器保持固定，X射线管进行倾斜照射，测量不同角度下的衍射强度。
通过测量一系列角度下的衍射强度，可以得到样品的衍射谱图。
XRD物相定量分析方法有许多种，常用的包括全谱法、内标法、正交试验法、铺峰法等。
全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量，适用于物相含量差异较大的样品。
内标法是通过在样品中加入已知物相作为内标，根据内标峰的强度比值来计算其他物相的含量，适用于物相含量差异不大的样品。
正交试验法是通过设计一系列正交试验样品，根据试样中各物相峰的强度来计算各物相的含量，适用于物相含量差异较大的样品。
关于XRD物相定量分析
关于XRD物相定量分析X射线衍射（X-ray diffraction，XRD）是一种常见的物相分析技术，可以用于准确测定材料中的晶体结构、晶格参数和晶体取向。
它是通过将束缚在一个固定平面的晶体样品，用X射线进行照射，并测量和分析散射的X射线来实现的。
XRD物相定量分析是一种将XRD技术与定量分析方法相结合的技术，旨在确定材料中各种不同晶相的存在量。
这种分析方法在材料科学、地质学、矿物学和结构化学等领域具有重要的应用价值。
XRD物相定量分析主要分为两个步骤：第一步是通过X射线衍射图谱的处理和分析来确定各种晶相的存在和优先方向。
第二步是根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。
下面将详细介绍这两个步骤。
在XRD物相定量分析的第一步中，需要进行X射线衍射图谱的处理和分析，以确定各种晶相的存在和优先方向。
通常使用的工具是X射线衍射图谱，可以通过它来获得物样品的晶格常数和相位辅助信息。
在这一步中，需要使用的方法包括傅立叶变换、谱分析和红外线色散等。
这些方法可以将衍射峰的波长与晶体结构的特征相结合，以确定晶体中晶格参数和晶相的存在。
在第二步中，根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。
通常使用的方法是相对强度法和内部标定法。
相对强度法是通过比较不同晶相的强度峰来计算相对含量。
而内部标定法则是将一种已知晶相作为内部标定物质，通过测量其相对峰强来计算其他晶相的相对含量。
这种方法需要准确的内部标定物质来进行校准。
除了这两个步骤外，还需要考虑一些影响XRD物相定量分析的因素。
例如，样品制备和衍射仪的性能等。
样品制备需要保证样品的纯度、颗粒大小和十分的均匀性，以避免峰重叠和多相分析误差。
而衍射仪的性能则涉及到亮度、解析度和角度精确度等因素，对结果的准确性和精度有着重要的影响。
总体来说，XRD物相定量分析是一种重要的材料表征技术，可以准确测定材料中各种晶相的相对含量，并为材料的特性和性能提供重要的信息。
XRD实验物相定性分析
XRD实验物相定性分析一、实验目的1、学习了解X射线衍射仪的结构和工作原理。
2、掌握X射线衍射物相定性分析的原理和实验方法。
3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作。
二、实验仪器D8 Advance型X射线衍射仪组成：主要由X射线发生器、测角仪、辐射探测器、记录单元及附件（高温、低温、织构测定、应力测量、试样旋转等）等部分组成。
核心部件：测角仪（1）测角仪C-计数管；S1、S2-梭拉缝；D-样品；E-支架；K、L-狭缝光栏；F-接受光栏；G-测角仪圆；H-样品台；O-测角仪中心轴；S-X射线源；M-刻度盘；图1. 测角仪结构原理图图2. 测角仪的光路图X射线源S是由X 射线管靶面上的线状焦斑产生的线状光源。
线状光源首先通过梭拉缝S1，在高度方向上的发散受到限制。
随后通过狭缝光栅K，使入射X射线在宽度方向上的发散也受限制。
经过S1和K后，X射线将以一定的高度和宽度照射在样品表面，样品中满足布拉格衍射条件的某组晶面将发生衍射。
衍射线通过狭缝光栏L、S2和接受光栏F后，以线性进入计数管C，记录X射线的光子数，获得晶面衍射的相对强度，计数管与样品同时转动，且计数管的转动角速度为样品的两倍，这样可以保证入射线与衍射线始终保持2θ夹角，从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。
θ角从低到高，计数管从低到高逐一记录各衍射线的光子数，转化为电信号，记录下X射线的相对强度，从而形成 2—I的关系曲线，即X射线衍射花样。
相对（2）X射线发生器图3. X射线产生装置X 射线管实际上就是一只在高压下工作的真空二极管，它有两个电极：一个是用于发射电子的灯丝，作为阴极，另一个是用于接受电子轰击的靶材，作为阳极，它们被密封在高真空的玻璃或陶瓷外壳内。
X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。
当钨丝通过足够的电流使其发生电子云，且有足够的电压（千伏等级）加在阳极和阴极间、使得电子云被拉往阳极。
x射线衍射物相定量分析
x射线衍射物相定量分析X射线衍射物相定量分析（XRD）是一种利用X射线技术定量分析有机物质的分析方法。
它可以准确测量有机物质中不同元素的含量，以及有机物质的物相变化。
在定量分析后，可以得出分析结果，同时也可以依据定量结果，估算出物质中各种物相的质量分数比例。
X射线衍射物相定量分析是基于X射线衍射原理进行的分析法。
当X射线照射到样品上时，样品由于具有不同的密度、厚度和晶体结构，而会产生出不同的衍射现象。
而在相同的X射线源、同一距离处，不同物相的衍射特征是不同的，它们可以被量析出来。
此外，由于各物相的晶体结构也不同，因此，其衍射带特征也不同，如果能够对晶体结构进行分析，则可以更准确地分析 X线衍射物相定量分析的结果。
X射线衍射物相定量分析技术已经广泛应用于多个领域，如生物分析、化学分析、材料科学、分子结构分析以及金属物相组成分析等。
特别是在分析多元有机物质的物相及含量时，X射线衍射物相定量分析技术能够更加准确地获取有机物质的组成结构及元素含量比例。
X射线衍射物相定量分析技术具有良好的灵敏度，可以准确测量物质中微量元素的含量，并可以精确地分析有机物质物质中多种元素的含量。
此外，X射线衍射物相定量分析技术还具有良好的适应能力，可以测量不同种类、不同形式的有机物质，从而满足不同分析要求。
X射线衍射物相定量分析技术的应用范围很广，并且在科学技术领域中发挥着重要作用，被广泛应用于药物产生、食品安全检测、精细化学品组成分析等方面。
另外，X射线衍射物相定量分析技术还可以用于工业产品的质量控制，帮助企业更好地建立质量控制体系，从而提高产品质量和生产效率。
X射线衍射物相定量分析技术可以为企业提供更为准确有效的定量分析服务，为产品的质量管理提供科学的后盾。
未来，X射线衍射物相定量分析技术将会持续被广泛应用在各个领域，以服务更多的企业及科研领域。
XRD实验物相定性分析解析
XRD实验物相定性分析解析X射线衍射（XRD）是一种非常常用的实验技术，用于物相的定性和定量分析。
通过观察材料中X射线的衍射图案，我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。
本文将详细介绍XRD实验物相定性分析的原理和解析过程。
nλ = 2dsinθ其中，n是衍射阶次，λ是入射X射线的波长，d是晶格间距，θ是入射角。
通过测量衍射角θ和计算晶格间距d，我们可以确定材料的晶体结构。
在进行XRD实验时，我们首先需要准备待测物样品，通常是一块固体材料。
然后，我们将样品放置在X射线束下，以使X射线通过样品，发生衍射。
衍射的X射线通过样品后，会被X射线探测器测量，产生衍射谱图。
在解读衍射谱图时，我们需要关注以下两个关键参数：衍射角（2θ）和衍射强度（I）。
衍射角是X射线的入射角度，是由仪器测量得到的，而衍射强度则表示材料中的晶体结构和取向。
通常，衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。
通过比对样品的衍射谱图与数据库中的标准衍射谱图，我们可以确定材料的物相。
数据库中包含了各种材料的XRD衍射谱图，包括金属、陶瓷、无机晶体等。
对于未知物相的样品，我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对，从而找到与其相匹配的物相。
此外，我们还可以通过拟合样品的衍射谱图，计算出材料的晶格参数。
常用的拟合方法有布拉格法、勒貌法和整形法等。
这些方法利用了衍射角和衍射强度的信息，通过数学模型计算出最适合样品的晶格参数。
需要注意的是，XRD实验在物相定性分析上具有一定的局限性。
例如，对于非晶态或粘土等无定形材料，XRD无法提供明确的物相信息。
此外，XRD实验还无法确定材料中不同晶体相的相对含量，只能进行物相定性分析。
综上所述，XRD实验是一种常用的物相定性分析技术。
通过观察样品的衍射谱图，并与数据库中的标准进行比对，我们可以确定材料的物相。
此外，通过拟合样品的衍射谱图，我们还可以计算材料的晶格参数。
XRD实验物相定性分析解析
XRD实验物相定性分析一、实验目的1、学习了解X射线衍射仪的结构和工作原理。
2、掌握X射线衍射物相定性分析的原理和实验方法。
3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作。
二、实验仪器D8 Advance型X射线衍射仪组成：主要由X射线发生器、测角仪、辐射探测器、记录单元及附件（高温、低温、织构测定、应力测量、试样旋转等）等部分组成。
核心部件：测角仪（1）测角仪C-计数管；S1、S2-梭拉缝；D-样品；E-支架；K、L-狭缝光栏；F-接受光栏；G-测角仪圆；H-样品台；O-测角仪中心轴；S-X射线源；M-刻度盘；图1. 测角仪结构原理图图2. 测角仪的光路图X射线源S是由X 射线管靶面上的线状焦斑产生的线状光源。
线状光源首先通过梭拉缝S1，在高度方向上的发散受到限制。
随后通过狭缝光栅K，使入射X射线在宽度方向上的发散也受限制。
经过S1和K后，X射线将以一定的高度和宽度照射在样品表面，样品中满足布拉格衍射条件的某组晶面将发生衍射。
衍射线通过狭缝光栏L、S2和接受光栏F后，以线性进入计数管C，记录X射线的光子数，获得晶面衍射的相对强度，计数管与样品同时转动，且计数管的转动角速度为样品的两倍，这样可以保证入射线与衍射线始终保持2θ夹角，从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。
θ角从低到高，计数管从低到高逐一记录各衍射线的光子数，转化为电信号，记录下X射线的相对强度，从而形成 2—I的关系曲线，即X射线衍射花样。
相对（2）X射线发生器图3. X射线产生装置X 射线管实际上就是一只在高压下工作的真空二极管，它有两个电极：一个是用于发射电子的灯丝，作为阴极，另一个是用于接受电子轰击的靶材，作为阳极，它们被密封在高真空的玻璃或陶瓷外壳内。
X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。
当钨丝通过足够的电流使其发生电子云，且有足够的电压（千伏等级）加在阳极和阴极间、使得电子云被拉往阳极。
XRD物相定量分析分析
Thank You!
XRD物相定量分析
X射线定量分析原理
各相衍射线的强度随其含量的增加而提高，但含量与强度并不成正比，需加以修正。
主要方法：外标法、内标法（K值法）、绝热法（自清洗法）
外标法
原理：外标法是将待测样品中i相的某一衍射线条的强度与纯物质i相的相同 衍射峰线条强度进行直接比较，即可求得待测样品中i相的相对含量。 方法： 假设待测样品为α+β两相，则wα+wβ=1 那么
以Al2O3为内标相，则KAS=RIR（SiO2）=3.41； KAC=RIR（CaCO3）=2； KAA=1 WA=IA/(IA/KAA+IC/KAC+IS/KAS) =6.0/(6.0/1+45.1/2+100/3.41)=0.10 Ws=Is/KAS (IA/KAA+IC/KAC+IS/KAS) =100/3.41(6.0/1+45.1/2+100/3.41)=0.51 Wc=Ic/KAC (IA/KAA+IC/KAC+IS/KAS) =45.1/2(6.0/1+45.1/2+100/3.41)=0.39
• X的质量分数可表示为：
• 其中A表示内标相，K为参比强度值，可以通过实测或者是查找PDF卡 片获得。
单击S/M自动匹配
限制元素
单峰检索
点击回去按钮再曲线拟合
拟合结果误差在一定范围内（<5%）
找到
找到各物质的最强相 I% 删掉剩下的，保留最强项，点击close
07-物相定量-XRD分析
x
4
6h2 ma k
( x)
x
1
4
e e 2M
2B(sin / )2
h–普朗克常数，ma–原子质量，k–波尔兹曼常数 –特征温度的平均值，=hm/k（为m固体弹性振动的最大频率） x=/T（T为绝对温度）
–入射X射线波长， –半衍射角
(x) 德拜函数：
(x) 1 x
x 0
e
d 1
内标法
K值法（基体冲洗法）
绝热法
直接对比法
无标样法
其它新方法
一、 内标法
方法概要：在被测的粉末试样中加入一种含量恒定的标准物质，混合均匀后制成 复合试样，测量复合试样中待测相的某一衍射峰强度与内标物质某一衍射峰强度， 根据两个强度之比来计算待测相的含量。 公式推导：设被测试样由n个相组成，待测相为A，在试样中掺入内标物质S，混 合均匀后制成复合试样。 令： WA ---A在被测试样中的重量百分数；
i j
因待测试样中n个相的重量分数之和应等于1，即：
n
Wi
i 1
n
i 1
Ii Ij
•
W K
j
i j
1
对一个样品而言，j相的重量分数Wj应该是一定的，假定测定试样中各相的K值 和待测试样测定时均选j作为内标物质，且所用X射线波长、所选衍射面等衍射条 件均相同，则Ij也一定。这样Wj和Ij可作为常数提出，即：
如果试样中只含A、B两相，则WA + WB=1，A相的衍射线强度为：
I A
CK A
2A
WA
WA
m
A
WB
m
B
)
CK A
WA
2 AWA[m A m
xrd计算物相含量方法
xrd计算物相含量方法一、引言X射线衍射是一种常用的非破坏性分析技术，可用于研究晶体结构和物相含量。
物相含量是指样品中各个晶相的相对比例。
通过XRD 技术，可以获取样品的衍射图谱，然后利用定量相分析方法计算出各个晶相的含量。
二、XRD技术原理XRD技术基于布拉格定律，即当入射X射线与晶面发生衍射时，满足2d sinθ = nλ的关系，其中d为晶面间距，θ为衍射角，n为整数，λ为入射X射线的波长。
通过测量衍射角θ和入射X射线波长λ，可以确定晶面间距d。
三、定量相分析方法1. 标准曲线法标准曲线法是一种常用的定量相分析方法。
首先，制备一系列已知物相含量的标准样品，并进行XRD测量，得到它们的衍射图谱。
然后，测量待测样品的衍射图谱，并将其与标准样品的衍射图谱进行比较。
根据衍射峰的强度和位置，可以推算出待测样品中各个物相的含量。
2. RIR法RIR（Rietveld Internal Standard Relative Intensity Ratio）法是一种基于内标法的定量相分析方法。
该方法通过在样品中添加已知物相含量的内标物质，来确定待测样品中各个物相的含量。
内标物质与待测样品的衍射峰强度之比称为相对强度比。
通过测量待测样品和内标物质的衍射图谱，可以计算出相对强度比，从而得到物相含量。
3. Rietveld法Rietveld法是一种基于全谱拟合的定量相分析方法。
该方法通过将样品的整个衍射图谱与已知物相的理论衍射图谱进行拟合，来确定样品中各个物相的含量。
利用最小二乘法，调整各个物相的相对比例和晶体结构参数，使得拟合曲线与实际衍射图谱最为接近。
通过对拟合参数的优化，可以得到物相含量。
四、注意事项1. 样品制备要均匀、细致，以保证测量结果的准确性。
2. XRD测量条件要合适，包括入射X射线波长、衍射角范围等。
3. 在计算物相含量时，要考虑样品的晶体结构、晶胞参数等因素，以提高计算精度。
五、总结XRD技术是一种可靠的方法，用于计算物相含量。
XRD实验物相定性分析报告
XRD实验物相定性分析报告X射线衍射（XRD）是一种常用的非破坏性物相分析方法，可用于定性和定量分析样品的晶体结构、晶体相、晶格常数等信息。
在本次XRD实验中，我们将对一系列样品进行物相定性的分析。
首先，我们选取了五个不同的样品进行实验。
这些样品包括纯净的金属铜、金属铝以及复合样品铜铝合金，以及两种不同的无机化合物（氧化铜和氧化铝）。
实验使用的仪器是一台经典的X射线粉末衍射仪。
在实验中，我们首先对每个样品进行了样品的制备。
对于金属样品，我们使用细砂纸对其进行打磨，以获得光滑的表面；对于化合物样品，我们使用电子天平仔细称取，并在细砂纸上打磨以获得细粉末。
接下来，我们将样品放置在玻璃制的样品台上，并确保样品表面的平整度和均匀性。
然后，我们调整仪器的参数，例如电压和电流，以获得最佳的实验条件。
最后，我们通过旋转样品台来获取样品在不同角度下的衍射图谱。
根据实验得到的衍射图谱，我们可以观察到不同样品之间的显著差异。
在所有样品中，我们观察到了数个有强衍射峰的峰位，这些峰位对应于不同的晶面。
通过与标准晶体数据库进行对比，我们可以确定每个样品的物相。
在金属铜样品中，我们观察到了强衍射峰位于2θ角为43.3°和50.4°左右，这是金属铜的典型衍射峰。
通过与数据库的对比，我们可以确定金属铜的物相。
对于金属铝样品，我们观察到了强衍射峰位于2θ角为38.7°和44.7°左右，这是金属铝的典型衍射峰。
通过与数据库的对比，我们可以确定金属铝的物相。
对于铜铝合金样品，我们观察到了金属铜和金属铝的衍射峰，这表明该样品是铜铝合金。
通过在数据库中查找铜铝合金的物相，我们可以进一步确定其组成和晶体结构。
对于氧化铜样品，我们观察到了强衍射峰位于2θ角为35.5°和38.8°左右，这是氧化铜的典型衍射峰。
通过与数据库的对比，我们可以确定氧化铜的物相。
对于氧化铝样品，我们观察到了强衍射峰位于2θ角为37.8°和43.6°左右，这是氧化铝的典型衍射峰。
杂多化合物催化剂的xrd表征及相定量分析
杂多化合物催化剂的xrd表征及相定量分析杂多化合物催化剂是用于合成特定化合物的一类特殊催化剂，它们具有多种功能。
这类催化剂的表征和定量分析对深入了解催化剂的性质和性能至关重要。
本文针对杂多化合物催化剂，主要介绍X射线衍射（XRD）测试，以及通过XRD分析催化剂的物相定量分析的方法、步骤和关键技术。
XRD是一种利用X射线技术测试物质晶体结构和形态的衍射技术，是矿物结构和相定性分析中最重要的实验方法。
XRD对粉末样品可测试粉末结构中晶体方位、晶体排列及晶粒大小等信息，从而可以分析粉末结构的特征，有效定量统计主要杂多化合物的晶相和其它次要成分的晶相，从而深入理解杂多化合物催化剂的性质和特性。
基于XRD，可以通过以下步骤对杂多化合物催化剂进行相定性分析：首先，进行XRD实验，采用适宜的某种测试仪器，用X射线探测器测量某一区域的XRD图。
然后，根据XRD实验图，从晶体结构方面分析杂多化合物催化剂的晶体排列和晶粒大小。
接下来，根据XRD实验结果，通过统计分析确定主要杂多化合物的晶相和其它次要成分的晶相，最终获得催化剂的相定性分布。
最后，针对XRD实验结果进行分析和处理，从而获得杂多化合物催化剂的定量分析结果。
以上为XRD表征及相定量分析的步骤，它们对于深入了解杂多化合物催化剂的性质和性能非常重要。
然而，在进行XRD表征和相定量分析时，仍需注意，数据采集要精准、器件技术要先进以及实验条件完善，以保证XRD实验结果准确、可靠，必要时还需结合其他技术，以加强数据可靠性。
综上，XRD表征和相定量分析是研究杂多化合物催化剂物理性质和结构特征的重要方法。
它不仅可以快速、精准地得到催化剂的晶体结构信息，而且可以定量统计主要杂多化合物以及其它次要成分的晶相，深入了解催化剂结构特性，为提高催化剂性能提供重要参考。
XRD定量分析方法及应用
外标法
2. 定量分析方法
各相为同素异构的多晶型物相组成的待测I j试/样I js，=即W试样j 各相元
素组成和质量吸收系数μm均相同。
石英-方石英 ¾在相同摄照条件下，同一晶 面衍射线积分强度之比，即等 于待测试样中j相的重量分数， 其关系为一直线。 ¾外标法一般只用于两相体系。
BaCO3、MgO、ZnO、TiO2等9种分析纯试剂,作为配制待测样品的 原料。先对这些纯试剂进行XRD物相定性分析,以确保其都是均一 的单相物质,即不能有同素异构相存在。以纯Si粉作为内标物。 内标曲线的制作及验证定量分析 ¾ 将试样以一定的比例混合,设A、B 为所选需进行定量分析并为制作 内标曲线的试样,将各组试样按表1配比配成4组样品。然后将配置 的样品研磨使其充分混匀,一般混合研磨时间不少于2 h。
内标法
2. 定量分析方法
内标法是含多相物质(μm不相同)的待测试样中加入一恒定重量
百分数Ws的内标物质而进行定量相分析的方法。 设待测试样有N个相，欲求其中i相的重量百分数Wi，在待测
试样中加入重量分数为Ws的内标物质s，均匀混合制成混合 试样，其中第i相和内标物质某条较强衍射线积分强度如下式
∑ ρ s W j μ mj
j =1
式中Wi′是i相在混合试样中的重量分数 ，Wi′=Wi（1-Ws）
两式相比得
Ii Is
=
KiWi′ρs KsWs ρi
=
Ki Ks
•
(1
−Ws )
Ws ρi
ρ
sHale Waihona Puke Wi=K ′Wi
若两相物质i和s一定，所用X射线波长λ一定，因每个待测试样 中加入的内标物质的重量百分数Ws都保持恒定，则K′为常 数，上式为线性函数。表明混合试样中i相与s相某一较强衍射 线条积分强度比值与i相在原待测试样中的重量分数Wi成正比。
x射线衍射物相定量分析内标法标准曲线库的建立
x射线衍射物相定量分析内标法标准曲线库的建立X射线衍射（XRD）是一种常用的物相分析技术，可以用于研究材料的晶体结构和组分。
在XRD分析中，建立标准曲线库是非常重要的，可以用于定量分析未知样品的物相含量。
其中一种常用的建立标准曲线库的方法是内标法。
内标法是通过向已知成分的样品中加入一个已知含量的内标物质，然后测量内标物质的峰强度与样品中待测物质的峰强度之间的比值，建立标准曲线库。
内标物质通常选择与待测物质具有相似晶体结构和化学成分的物质，以确保测量结果的准确性和可靠性。
建立标准曲线库的第一步是选择合适的内标物质。
内标物质应具有与待测物质相似的晶体结构和化学成分，以确保其在XRD谱图中的峰位置与待测物质的峰位置相近。
此外，内标物质的纯度也非常重要，应尽量选择纯度高的内标物质，以减少测量误差。
选择合适的内标物质后，需要制备一系列不同含量的内标样品。
可以通过将已知含量的内标物质与待测物质以一定比例混合，制备一系列不同含量的混合样品。
为了确保测量结果的准确性，每个混合样品应制备多份，以进行重复测量和结果的统计分析。
制备好一系列不同含量的内标样品后，需要进行XRD测量。
在测量过程中，应注意调整X射线衍射仪的参数，以确保测量结果的准确性。
测量完成后，可以得到每个内标样品的XRD谱图，记录下内标物质的峰强度。
接下来，需要计算每个内标样品的峰强度与待测物质的峰强度之间的比值。
可以选择待测物质的一个或多个特征峰进行计算。
通过计算得到的比值，可以建立内标法的标准曲线。
建立标准曲线后，可以用于定量分析未知样品的物相含量。
对于未知样品，可以通过测量其XRD谱图，计算待测物质的峰强度与内标物质的峰强度之间的比值，然后使用标准曲线进行定量分析。
需要注意的是，建立标准曲线库的过程中应注意控制实验条件的一致性，以减小实验误差。
同时，还应注意选择合适的内标物质和待测物质，以确保测量结果的准确性和可靠性。
总之，内标法是建立X射线衍射物相定量分析标准曲线库的常用方法之一。
x射线衍射物相定量分析内标法标准曲线库的建立
x射线衍射物相定量分析内标法标准曲线库的建立以《x射线衍射物相定量分析内标法标准曲线库的建立》为标题，X射线衍射（XRD）是一种广泛应用的分析技术，可用于直接识别和定量物质的成分和物相。
现在，X射线衍射物相定量分析技术已经成为化学、生物学和冶金等学科中广泛应用的重要技术手段。
在X射线衍射物相定量分析中，内标法标准曲线库的建立和使用是物相定量分析的关键技术之一。
本文将介绍X射线衍射物相定量分析内标法标准曲线库的建立研究进展。
首先，在建立X射线衍射物相定量分析内标法标准曲线库时，应充分考虑模块型参数，如曲线类型、曲线粒度、曲线函数类型、拟合程度等。
其次，当建立X射线衍射物相定量分析内标法标准曲线库时，需要考虑曲线内精度，即检测试样的组分构成，以及曲线间一致性，即多种不同的物质的曲线的质量。
此外，在建立X射线衍射物相定量分析内标法标准曲线库时，需要考虑多种不同的参数，如温度、湿度、压力等，这些参数可能会影响X射线衍射曲线的形状和强度。
此外，由于X射线衍射中模式参数可能有微小的变化，因此需要合理建立曲线的参数，以保证曲线的准确性。
另外，对于X射线衍射物相定量分析内标法标准曲线库的建立，还应要考虑曲线的准确性和可靠性。
为了保证曲线的准确性，必须使用品质一致的、纯度高的标准样品，以及满足检测要求的检测条件和靶材，同时还要考虑曲线拟合程度、拟合参数稳定性和扩展性。
最后，在建立X射线衍射物相定量分析内标法标准曲线库时，需要考虑质量管控的要求，以保证标准曲线的可靠性。
为此，需要将检测过程纳入质量管控体系，以确保检测结果的准确性和可靠性。
总之，X射线衍射物相定量分析内标法标准曲线库建立是X射线衍射物相定量分析的关键技术之一，在建立过程中，需要考虑模块型参数、曲线内精度、曲线间一致性、温度、湿度、压力等多种参数，以及曲线的准确性、可靠性和可扩展性，同时还要考虑质量管控的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I j CK j
Wj'
n 1
2 j
W j (m ) j
j 1
I S CK S
WS
n 1
2 S
Wj (m ) j
j 1
I j K j
I s
KS
s
W
' j
j WS
K
j S
W
' j
WS
式中K
j s
K js Ks j
cos2 2 2 cos
e2M
1
2
对于有几个相的多相体系：
I j CK j
Vj
n
2 Wj (m )
j 1
j
式中：
C
1
32R
I0
e4 m2C 4
3
K
j
1 V02
Fh2kl P
1 cos2 sin2 cos
e2M
Vj
Wj
i
Vj为体系中j相的体积百分数，
6660 4829
0.69 9.16
0.10389
WC
0.10389 1 0.69
33.51%
3.2 绝热法
3.1.1 绝热法特点
● 绝热法定量分析时不与系统以外发生关系，即不掺入 标准物质，而是以系统内的某一个相作为标准物质
WS
得：W
' j
Ij IS
WS
K
j S
待测相j在待测物质中的实际重量百分数为:
Wj
W
' j
1 WS
3.1.2 K值法的特点
● K值与待测相和内标物质的含量无关，因此可以在待
测相中加入任意含量的内标物质
● 只需要制备一个混合样就可以测量出一个相的K值，
不需要制作定标曲线
● K值具有常数意义，只要待测相、内标物、实验条件
若二相是同素异构体，则：
IA
CK A
WA
2 A[WA WB ](m )
CK A
WA
2 A (m )
在这种情况下，IA与WA成线性关系
3、定量相分析方法
3.1 K值法
3.1.1 原理和方法
● 往待测试样中加入一定量标准的内 标物质(一般情况下用刚玉粉 )制成复合试样
●测定待测相的某一衍射线条强度与内 标物质某一衍射线强度之比
K
j s
Ij Is
Ws W’j
● KSJ的测定
预先制备一个待测相j和标准物质(不与试验 样品发生化学反应,化学性质稳定 )重量比为1： 1的两相混合试样
测量两相某衍射线强度比，则可计算得
到：
K
j S
Ij IS
WS
W
' j
Ij IS
Ij Is
Kj KS
W
' j
WS
K
j S
W
' j
1、研究目的
在定性物相分析的基础上测定多相 物质中各相的含量
Al MgZn2
XRD
TEM
100nm
2、定量相分析基本原理
● 理论基础
相的衍射强度(I)与该物质参与衍射的体 积(V)成正比，对于衍射仪法，单相体系物 相衍射线强度为：
I
1
32R
I0
e4 m2C 4
3
V02
VFH2KL
P
1 sin
j为体系中j相的密度，Wj为j相的重量 百分数
(μm)j为体系中j相的质量吸收系数
I j CK j
Wj
n
2 j
W
j
(m
)
' j
j 1
I j CK j
Wj
n
2 j
W
j
(m
)
' j
j 1
若多相体系只有二个相A和B
IA
CK A
WA
2 A[WA (m ) A WB (m )B ]
引言
材料：金属材料、无机非金属 近代物理分析方法： OM、 XRD、 SEM、TEM、AEM、力学物理性能检测 用近代物理分析手段来研究材料组织、 结构、性能及其关系
硕士学位课程·现代物理检测技术
1
Gleeble-1500热模拟系统
硕士学位课程·现代物理检测技术
2
MTS 疲劳试验机
硕士学位课程·现代物理检测技术
● 实验步骤
★ 测量每个物相的K值 用电子分析天平（精度1/1000克）称量M相 的纯样品1g， 再称量标准物质刚玉1g加入到M中，制成1个混合样（充 分研磨1小时，硬度时用力不能过度，否造成应力和粉 末颗粒太小）
★ 测量混合样品的衍射谱，测量M和标准物质刚玉的最强 峰强度分别为2210和895，两数相除得M相的K值为2.47
7
Quanta -200 环境扫描电镜
3nm, 6 X 10 Pa
硕士学位课程·现代物理检测技术
8
讲授内容
X射线衍射物相定量分析技术及其工程应用 X射线衍射线形分析技术及其工程应用 X射线衍射织构分析技术及应用 X射线衍射分析技术(Lab) 电子背散射技术（EBSD）及其应用 电子探针微区成分分析技术及应用 扫描电子显微分析-微区成分分析(Lab)
电子衍射物相定性分析技术及应用 TEM中的衍射衬度理论(艾延龄) 晶界、相界分析方法及工程应用(艾延龄) 材料疲劳与断裂研究分析及及工程应用 近代物理研究方法在腐蚀方面的应用
X射线衍射物相定量分析技术及其工程应用
1、研究目的 2、定量相分析基本原理 3、定量相分析方法
3.1 K值法分析方法及其应用实例 3.2 绝热法分析方法及其应用实例 3.3 直接对比法及其应用实例
3
MET金相显微镜（图象分析系统）
硕士学位课程·现代物理检测技术
4
D-MAX 2500 X-射线衍射仪
硕士学位课程·现代物理检测技术
5
Tecnai G2 20 S-TWIN分析电镜
硕士学位课程·现代物理检测技术
6
Sirion 200型冷场发射扫描电镜
2nm, 10-5 Pa
硕士学位课程·现代物理检测技术
Ij IS
WS
K
j S
WM,
922 0.69 4829 2.47
0.05334
WM
0.05334 17.21% 1 0.69
★ 计算Q相 的含量
W Q,
8604 4829
0.69 8.08
0.15215
WQ
0.15215 1 0.69
49.08%
★ 计算C相 的含量
WC,
★ 按上面的方法依次测量Q和C相的K值分别为8.08和9.16
★ 测量图谱并计算强度
取待测样品1g，加入3.22g刚玉粉，制成混合样 （Ws=0.69）， 测得混合样品中4个相的强度分别为：
IM=922，IQ=8604，IC=6660，Is=4829 ★ 计算M的含量
由公式：W
' j
将数据代入：
相同，无论相的含量如何变化都可以使用相同的K值
● 需要加入标准物质，是粉末状试样定量分析可选方法 ● 在现有的许多PDF卡片上记录了相的K值，可以用于实
验室无法获得待测相的纯样的情况
3.1.2 K值法应用实例
● 样品中含有3个相：莫来石（M），石 英 （Q），方解石（C）
● 要求 计算3个相的质量分数
