抗浮桩技术交底

技术交底
交底内容：
一、设计参数
1、本工程桩基设计等级为丙级。

2、抗浮桩采用Φ1000的钻孔灌注桩，总数为55根。

3、工程桩有效桩长L=20m。

主要材料及要求：
（一）材料
1、=混凝土：抗浮桩采用强度等级为C30的混凝土。

2、钢筋：所有钢筋采用HRB400级钢筋。

3、焊条：采用E43。

4、检测管：Φ57超声波检测管.
5、混凝土保护层厚度：70mm.
二、抗浮桩施工
1、施工顺序：场地平整→测量放线→钻机就位→取土成孔→吊放钢筋笼→灌注混凝土→成桩
2、施工工艺
（1）抗浮桩施工前应对原材料进行检查，对砂、石、钢材、水泥、外加剂等原材料的质量检验项目、批量和检验方法，应符合国家现行标准的规定。

（2）抗浮桩施工质量要求：桩身混凝土应连续、均匀，无空洞、麻面、缺损、夹泥、漏筋等现象，孔口定位允许误差值≤10mm，桩的垂直度允许偏差为0.5。

（3）抗浮桩施工必须按照设计要求配筋，为了保证钢筋笼吊装过程中的整体稳定及刚度，要求钢筋笼必须在同一平台上整体制作或预拼装，纵向钢筋采用焊接连接，接头位置应相互错开，纵横向受力钢筋相交处采用点焊，四周钢筋交点需全部点焊，其余交点可采用50%交错点焊。

（4）抗浮桩主筋保护层厚度70mm，为了保证钢筋笼保护层厚度，在钢筋笼的两侧应焊接定位垫块。

（5）钢筋笼吊运过程中所需的加强钢筋除设计图纸中已标注外，施工单位根据起吊方式和施工经验可自行调整，但须经设计认可。

必须防止起吊时产生过大变形。

抗浮桩流程

G*0.9/(F*0.8)>1.3,G是重力，F是浮力。

大地下室要分块计算，柱子范围之内单独拿出来算。

然后计算抗浮桩承载力，对着地质资料，分层计算侧阻力，要加上桩自重，这个不能忽视。

也就是确定直径和桩长了，让抗浮力加上G能大于浮力抗浮桩施工在槽底标高以上500mm处，采用长螺旋钻机成孔，管内泵压灌混凝土，后插钢筋笼施工工艺。

（1）施工工艺流程测量放线钻机对位调直钻机成孔压灌混凝土反插钢筋笼成桩养护清土凿砖头抗浮桩测验。

（2）主要工序施工方法和技术要求1）桩位放线①办理书面交接手续，从甲方测量人员处获取建筑场地底轴线控制点及高程点资料。

②根据已获审批的施工组织设计方案的桩位平面图，使用经纬仪测定桩位。

在桩位点打孔，孔内灌入白灰，作为标记。

③测量结果经自检、复检后，报请甲方和监理复核，复核无误并签字认证后，方可开钻。

2）钻进成孔①钻机就位，将钻头对准桩位，复核无误后调整钻杆垂直度。

②开钻前，用水准仪测量孔口标高，以便控制钻孔深度，钻进开始时，注意钻进速度，随时调整垂直度。

③钻机调平，保证钻机中心线与桩位在同一铅垂线上，以确保钻孔倾斜度不大于1％；对桩位时必须复核准确，以保证桩位的水平偏移不超过5cm。

④开钻时要轻压慢进，防止开孔时钻具跑偏，成孔深度应大于设计深度40 cm。

钻进过程种随时观测、调整和控制钻杆垂直度。

⑤钻孔完毕后，检查成孔质量，包括孔径、孔深、垂直度，做好钻进施工记录和质量检查记录。

3）灌混凝土①在钻进到设计深度后，应掌握提拔钻杆时间，混凝土泵送量应与拔管速度相配合，须保证连续拔管供料。

成孔后要尽快下笼灌注砼，防止停待过久而引起塌孔或缩径。

②砼强度根据设计为商品砼C25，踏落度控制在18～20之间，粗骨料粒径5～20mm。

③砼必须有配比单、开盘鉴定、原材（水泥、砂、石、外加剂）出厂合格证、原材料试验报告。

④砼浇注前必须重新检查成孔深度并填写砼浇注申请，满足要求后方可浇注。

⑤砼浇注前必须检查砼踏落度、和易性并记录。

抗浮桩施工工艺流程

打造坚固的基础——抗浮桩施工工艺流程随着城市化的不断进程，建筑物的高度也越来越高，而在高楼大厦的建设过程中，抗浮桩的施工工艺就显得尤为重要。

下面将为大家简要介绍一下抗浮桩施工的详细流程。

1. 前期准备
在施工之前，要进行现场的勘测和设计工作，计算好桩的数量、深度和直径等参数，确保施工质量的稳定性和安全性。

同时，还需要进行地质勘探，查明地层构造和土壤承载力等情况，确定施工的具体方案。

2. 设备购置
根据具体情况，购置好挖掘机、打桩机、钻孔机、水泵等设备，并做好调试和检测工作，保证设备的正常运转和安全性。

3. 施工准备
根据前期勘测和设计的结果，确定桩位，并用专业的挖掘机开挖桩位，控制好深度和直径。

之后，进行穿越钢筋的操作，加固钢筋，以增强桩的承载力。

接下来，就是流浆灌注和打桩两个主要的施工环节。

4. 流浆灌注
在桩位地基下部进行钻孔，定深后将钢筋穿过钻孔孔眼，并封住穿孔孔眼。

流浆进行灌注，循环固化，从而形成一个坚固的桩基础，确保桥梁、楼房等建筑物的安全。

5. 打桩
根据前期的设计方案要求，选择合适的桩材料和直径，进行钻孔和打桩。

桩顶与承重墙使用钢筋焊接穿钢筋。

6. 检测质量
施工结束后，对抗浮桩进行质量检测，确保施工的牢固性和安全性。

通过以上的介绍，相信大家已经对抗浮桩的施工流程和重要性有了一个初步的了解。

在实际施工中，还需要根据不同的地质和环境条件适当调整施工方案，才能保证施工质量的稳定性和安全性，在建筑物的抗压和抗震方面更加具备优势。

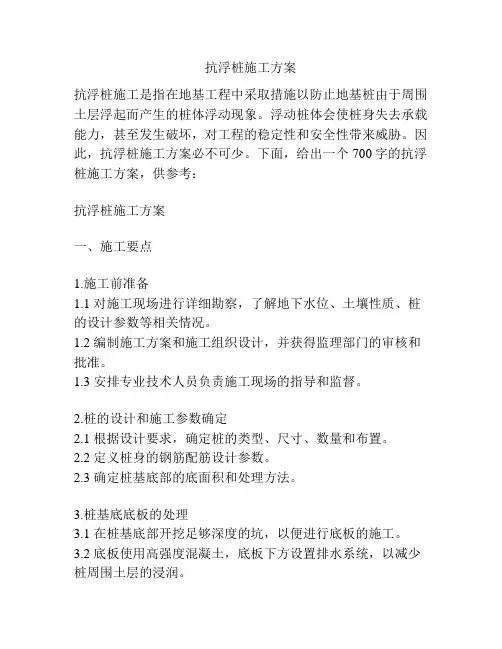

抗浮桩施工方案

抗浮桩施工方案抗浮桩施工是指在地基工程中采取措施以防止地基桩由于周围土层浮起而产生的桩体浮动现象。

浮动桩体会使桩身失去承载能力，甚至发生破坏，对工程的稳定性和安全性带来威胁。

因此，抗浮桩施工方案必不可少。

下面，给出一个700字的抗浮桩施工方案，供参考：抗浮桩施工方案一、施工要点1.施工前准备1.1 对施工现场进行详细勘察，了解地下水位、土壤性质、桩的设计参数等相关情况。

1.2 编制施工方案和施工组织设计，并获得监理部门的审核和批准。

1.3 安排专业技术人员负责施工现场的指导和监督。

2.桩的设计和施工参数确定2.1 根据设计要求，确定桩的类型、尺寸、数量和布置。

2.2 定义桩身的钢筋配筋设计参数。

2.3 确定桩基底部的底面积和处理方法。

3.桩基底底板的处理3.1 在桩基底部开挖足够深度的坑，以便进行底板的施工。

3.2 底板使用高强度混凝土，底板下方设置排水系统，以减少桩周围土层的浸润。

3.3 底板设置防水层，以阻断地下水的渗透。

二、施工过程1.挖取桩基坑1.1 根据设计要求，在桩基部开挖桩基坑，将坑底清理干净。

1.2 桩基坑内的土壤如果有较高的含水量，则需要进行加固和排水处理。

2.钢筋安装和浇筑混凝土2.1 根据设计要求，安装桩身的钢筋。

2.2 再次检查钢筋的位置和设置是否符合设计要求。

2.3 在钢筋安装完毕后，进行模板安装和混凝土浇筑。

2.4 混凝土浇筑过程中应采用振捣的方式，确保混凝土充实。

3.桩基底板的施工3.1 在桩基底部浇筑底板，底板的尺寸和厚度应符合设计要求。

3.2 底板的表面应平整光滑，无明显的开裂和渗漏现象。

4.桩基的后续处理4.1 在桩基施工完毕后，应及时对桩基坑进行回填，将土方回填至设计要求的标高。

4.2 回填土要进行实心压实，确保土层的稳定性和密实度。

4.3 对桩身进行保护，防止外部环境对桩身的侵蚀。

三、施工注意事项1.要根据地下水位和土壤条件，选择适当的抗浮措施。

2.桩的设计和施工应符合相关规范和要求。

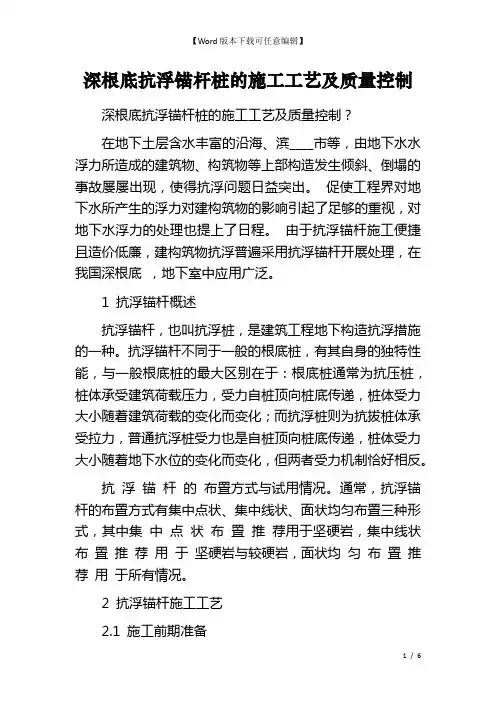

深根底抗浮锚杆桩的施工工艺及质量控制

3.4 检查浆液配合比
所用水泥浆，水灰比要按设计规定，不得随意更改，要保证水泥质量，定期对水泥开展过筛试验，其细度应在标准筛上的筛余量不大于15%，禁止使用受潮，过期的水泥。
3.5 检查注浆质量
为了提高注浆效果和质量，注浆管一定要安装至孔底 25～50cm 左右，让水泥浆自下往上返浆，孔口溢浆后缓慢提升灌浆管，待一次注浆完毕后。可开展二次注浆（也称回浆），锚固段注浆采用孔底返浆法，将注浆管的 “枪头 ”插入塑料管内，用压浆泵将水泥浆通入注浆管注入孔底，水泥浆则由孔眼处挤出并冲破第一次注浆体使注浆量更加饱和，充分 . 二次注浆时间、压力、注浆口浆体饱满无空洞。
2.2 施工工艺流程图
2.3 锚杆孔位测量
平整场地后，对锚杆桩中心位置开展准确放样，将所要钻孔的桩位用红油漆画圆涂匀，使钻孔时标志醒目，又不易损毁。
2.4 钻机就位
抗浮锚杆桩施工的第一道工序就是将钻机安置在测设的桩位上，使钻头（潜孔锤）对准桩位。
2.5 钻孔
为了确保从开钻起到灌浆完成全过程保持成孔形状，不发生塌孔事故，应根据地质条件、设计要求、现场情况等，选择合适的成孔方法和相应的钻孔机具。
抗浮锚杆的布置方式与试用情况。通常，抗浮锚杆的布置方式有集中点状、集中线状、面状均匀布置三种形式，其中集中点状布置推荐用于坚硬岩，集中线状布置推荐用于坚硬岩与较硬岩，面状均匀布置推荐用于所有情况。
2 抗浮锚杆施工工艺
2.1 施工前期准备
整平场地：测量放样根底需做抗浮处理的范围，在原地面用挖掘机和推土机等机械开展场地平整，去除地表种植土、垃圾土，平整施工场地。
成孔机械有三大类：①冲击式钻机。靠气动冲凿成孔，适用于砂卵石、砾石地层。 ②旋转式钻机。靠钻具旋转切削钻进成孔。有地下水时，可用泥浆护壁或加套管成孔；无地下水则可用螺旋钻杆直接排土成孔。旋转式钻机可用于各种地层，是用得较多的钻机，但钻进速度较慢。 ③旋转冲击式钻机。兼有旋转切削和冲击粉碎的优点，效率高，速度快，配上各种钻具套管等装置，适用于各种硬软土层。针对不同的土层，可选用翼型、十字型、管型、螺旋型或牙轮钻头。为加强锚杆的承载力，在成孔的锚固段应该开展局部扩孔，方法有机械扩孔、射水扩孔和爆炸扩孔。

抗浮锚杆概述

抗浮锚杆概述.抗浮锚杆，也叫抗浮桩，是建筑工程地下结构抗浮措施的一种。

抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，但两者受力机制恰好相反。

抗浮锚杆是指抵抗建筑物向上位移的各种桩型的总称,抗浮锚杆不同于一般的基础桩,有其自身的独特性能,抗浮桩为抗拔桩。

适用规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范》GB50007---2002中“岩石锚杆基础”部分以及《建筑边坡工程技术规范》GB50330-2002有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。

对于锚杆估算，推荐使用《建筑边坡工程技术规范》GB 50330-2002，对于岩土的分类较细，能查到一些必要的参数。

验算内容1)锚杆钢筋截面面积；2)锚杆锚固体与土层的锚固长度；3)锚杆钢筋与锚固砂浆间的锚固长度；4)土体或者岩体的强度验算；注意事项1) 集中点状布置，抗浮锚杆与岩石锚杆基础结合为优，需注意柱底弯矩对锚杆拉力的影响，特别是柱底弯矩较大的时候；2) 参考《建筑边坡工程技术规范GB 50330-2002》，应选用永久性锚杆部分内容；3) 岩石情况（坚硬岩、较硬岩、较软岩、软岩、极软岩）应准确区分，可参考《建筑边坡工程技术规范GB 50330-2002》表7.2.3-1注4；4) 锚杆抗拔承载力特征值应通过现场试验确定，可参考《建筑边坡工程技术规范》GB 50330-2002附录C；5) 抗浮设计水位的确定应合理可靠，一般应由地质勘测单位提供，比较可靠和有说服力，应设置水位观测井，对于超出抗浮设计水位的情况应有应对措施；6) 锚杆抗拔承载力特征值现场试验时由于一般为单根锚杆加载，未考虑锚杆间距影响，特别是锚杆间距较为密集时的情况；当单根锚杆影响范围内的土体自重大于锚杆拉力时，可以不考虑锚杆间距影响；7) 由于锚杆钢筋会穿过底板外防水，锚杆钢筋应有防水措施；8) 锚杆锚固体与（岩）土层的锚固长度应取有效锚固长度，由于基坑开挖会对底板下土体有一定扰动，特别是采用爆破开挖的基坑，一般要加300-500MM。

地下建筑工程抗浮桩施工技术浅论

地下建筑工程抗浮桩施工技术浅论摘要建筑物地下室的自重及覆土不能抵抗地下水浮力时，常导致建筑物坍塌、倾斜等事故发生，针对这种情况，抗浮桩的应用有效地解决了这一问题。

抗浮桩，也称为抗浮锚杆，其主要用于建筑工程地下结构抗浮措施中。

与一般的基础桩不同，抗浮锚杆有着自身独特的性能，两者之间的区别主要体现在以下方面：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，随着建筑荷载的变化桩体受力大小也会出现相应的变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，随着地下水位的变化桩体受力大小会出现相应变化，然而两者的受力机制存在明显不同。

抗浮锚杆是指抵抗建筑物向上位移的各种桩型的总称，抗浮锚杆不同于一般的基础桩，有其自身的独特性能，抗浮桩为抗拔桩。

关键词地下建筑；抗浮锚杆；施工；技术1 工艺特点①抗浮锚杆施工工艺简单，制作、下孔、注浆方便，整体施工效率高。

经一两个循环后，操作工人能很快熟练操作。

②网格状，集中点状，一般布置在地下室底板基础外围，同时充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强整体抵抗力；③集中点状布置推荐用于坚硬岩；④所占空间很小，对周边环境影响小，施工噪声低，文明环保[1]。

2 适用范围适用于地下水位高、浮力大、自重及覆土不能抵抗地下水浮力的建筑、地铁车站等大型地下构筑物施工[2]。

3 工艺原理抗浮锚杆也称抗浮桩，是指建筑物重力及其与周边土体摩擦力之和小于地下水对其向上浮力时，而采取的基础桩体。

抗浮锚杆是根据设计要求在基槽内钻孔，在抗浮桩孔内植入锚杆钢筋，钢筋对准抗浮桩中心，并将设计用的钢筋预留一定长度用于与by防水板锚固，然后向孔内注入豆石及水泥浆成桩[3]。

4 施工操作要点4.1 施工操作要点（1）施工准备根据要求，基坑开挖至基底垫层设计标高设上10～20cm处，平整施工场地，确定场地内用水、用电接口位置，规划场地内材料堆场布置、设备停放场地布置、现场材料库房布置、现场机修用房布置，为本项目的顺利施工奠定基础。

抗浮桩的作用

抗浮桩的作用
x
一、抗浮桩的作用
抗浮桩是在水面上的阻挡物，可以有效阻止河道、海岸的潮汐浮动或涨落，以及实现水体的排洪、护堤。

抗浮桩可以把溢出的水流带回源头来减少污染，有效地控制水位上升以及防止洪水漫入人口密集区域，减少洪水对城市破坏。

二、抗浮桩的重要性
1、水资源的保护。

抗浮桩可以有效防止污染物沉积到水体底部，从而保护水资源，使水质不受污染，更有利于环境的保护。

2、防止滑坡。

抗浮桩的形状和尺寸可以减少流速，降低水体对岸坡的冲击力，使岸坡抗冲击力更大，防止滑坡。

3、控制水位。

抗浮桩可以把溢出的水流带回源头来减少污染，有效地控制水位上升以及防止洪水漫入人口密集区域，减少洪水对城市破坏。

4、减少灾害的影响。

如果抗浮桩在河道的高级或低级设置，可以有效防止高水位洪水，当水位升高时，抗浮桩可以很好地减缓水流，减少洪水灾害所造成的影响。

三、抗浮桩的功能
1、抗浮桩可以阻挡污水的淤积，让污水从抗浮桩的入口进入水质分流池，污水被过滤处理，抗浮桩可以在高水位洪水袭来时，把洪水带回源头，不流入水质池，防止水体污染。

2、抗浮桩可以降低水流速度，减少洪水对陆地的冲击力，保护堤坝和河流岸坡，延缓堤坝的破坏。

3、抗浮桩可以防止水流漫入居民区，减少水位上升带来的洪水危害，保护人民生命财产安全。

四、总结
抗浮桩是河流或湖泊控制流向和防止洪水漫入陆地的重要工具，它可以降低水流速度，防止洪水漫入居民区，保护水资源，防止滑坡，控制堤坝的破坏等。

工程实例详解地铁抗浮桩设计

工程实例详解地铁抗浮桩设计随着我国地铁建设的逐步兴起，地铁车站的功能不再单一而呈现出多样化发展的趋势。

地铁车站为满足功能(如地下高大空间）的要求，这就可能引起车站顶板覆土偏薄。

进而引出地下车站的抗浮问题。

某地铁车站为“十”字换乘车站。

公交接驳部分由于受其功能的影响，顶板上部覆土仪0.7m~1.0m换乘部分为地下三层：经抗浮验算，车站不能满足抗浮要求，需在设计中考虑抗浮措施。

本文通过对地铁地下车站抗浮措施的探讨，以及采用大直径人挖孔桩作为抗拔桩的设计过程，讨论了抗拔桩设计中应考虑的各种因素：一、工程概况某地铁车站南侧紧邻深圳某著名旅游景点，附近高楼大厦林立。

北侧主要为居民区及商贸区，东缘地面紧靠横跨深南大道的某观光轨道。

该车站位于深南大道正下方，为1号线临时终点站，与规划中的2号线呈“十”字交叉换乘。

车站设1、2号线联络线及站后折返线(明挖)，利用该明挖站后折返线上空设置公交接驳站。

车站净长334m，公交接驳部分地下一层净宽48.0m，地铁车站部分地下一层净宽45.0m。

车站二层部分的典型横断面为倒“凸”型，换乘节点处为地下三层。

车站主体结构采用多跨全现浇钢筋混凝土框架结构形式。

车站地下一层围护结构形式，结合地质情况，并考虑深南大道的交通疏解及两侧的管线分布情况，南侧采用人工挖孔桩围护，北侧采用土钉墙。

地下二、三层采用人工挖孔桩围护。

二、地质概况站址区地貌北侧为台地，南侧为海冲积平原，后经人工改造，原地貌特征发生很大变化。

现地势东高西低，北高南低，地形起伏较大。

车站东端地下有人行通道(位于车站范围内)和车行通道。

站址区地下各种管道、管线纵横交错。

站址区内地质情况复杂，土层分布较多，依据其成因，从上至下依次为：1)人工堆积层；2)坡洪积层；3)海冲积层；4)第四系残积层；5)燕山期花岗岩。

以上每一土层内又有若干各种性状的土层分布，与本文所探讨的抗拔桩设计关系密切的主要为第四系残积层：(1)砂质粘性土：主要为紫色、紫红色、褐紫色、褐黄色、褐红色，坚硬～流塑。

抗浮桩(锚杆)设计与基本试验方案

抗浮桩（锚杆）设计与基本试验方案本工程设计的抗浮桩为永久性预应力锚杆，完整的抗浮桩（锚杆）是在基础底板下土层内形成有效直径150mm、有效长度23m的锚杆，锚杆有效长度内设置4个承载体，每个承载体分别受2束7φ4（1860MPa ）低松驰预应力钢铰线张拉，锚索顶端共8束钢绞线与基础底板锁定，此结构组合可防止地下水回升对建筑物上浮而产生破坏力，以达到永久抗浮之目的。

一、抗浮锚杆结构设计主要参数1、抗浮锚桩（杆）总数：616根（孔筏板模板平面图－锚杆平面布置图），其中主塔楼基础底板布设200根，纯地下基础部分布设416根。

2、钻孔体：锚孔直径150mm，锚杆孔深23.0m。

3、固结体：强度等级C40，杆体保护层厚度不小于20mm。

4、锚杆：8束（单体2束）7φ4（1860MPa低松驰预应力钢绞线）锚杆组装见示意图。

二、抗浮锚杆拉力设计参数1、锚杆设计拉力：650KN；2、锚杆锁定荷载：400KN；3、通过基本试验，确定最终的设计承载力。

4、锚杆验收抽样数为锚杆总数的5%，且不少于3根，最大试验荷载为设计拉力值的1.5倍。

5、锚杆采用等荷载张拉，分级、分承载体、循环逐级逐步张拉。

6、其他有关施工及试验要求按中国工程建设标准化协会标准《土层锚杆设计与施工规范》CECS22-90执行。

三、抗浮锚杆基本试验锚杆基本试验是为设计者确定锚杆极限承载力等设计参数的重要依据，地质条件的复杂性、施工手段和技术水平的差异、本工程的重要性，尤其本工程采用类比法设计，在施工前，会同建设方、监理方、设计方共同在现场选取合适位置，在三方的共同监督下施打试验锚杆，以确定锚杆的极限承载力等参数。

1、钻孔施工工艺本工程锚杆成孔施工的难点是卵石层中成孔。

根据本工程锚杆设计、成孔地质条件和以往成功的工程经验，基本可确定2种锚杆钻孔成孔工艺。

（1）地质钻机泥浆护壁成孔工艺利用地质钻机带动小型组合牙轮钻破碎砂、卵石地层，通过泵送人工配置的优质泥浆，利用组合的正反循环系统，将破碎的小颗粒砂卵石带出孔底；同时实践表明优质泥浆可以有效地稳定砂卵石层的孔壁，使所造的钻孔壁在相当长的时间内不坍塌。

抗浮桩措施

抗浮桩措施大体可分为“积极”措施和“消极”措施，所谓“积极”措施即施工前或施工过程中采取适当的措施减少乃至消除管桩上浮；“消极”措施即万一发生了浮桩现象如何减少乃至消除其对结构承载力的不利影响。

1、积极措施（1）选择合适的打桩顺序，以减少后压桩挤土对先压桩的影响。

主要有先内后外、先深后浅、采取跳打、对称施打、分段均衡施工等措施。

对不同规格桩宜先大后小、先长后短，尽量使土层挤密均匀。

跳打距离应大于或等于4倍桩的直径，本工程控制跳打距离≥3.6m.。

（2）选择适当的打桩速度，控制日入土桩量。

每日压桩速度太快，日入土桩量太大，将造成土体剪切及固结时效未到，超孔隙水压力未明显减弱，土体应力未消散，加剧了挤土效应。

本工程控制桩单台施工每天施压桩数不超过10根。

（3）采用土体卸压措施。

主要方法是打减压孔，根据软土层深度及厚度，隔一定距离打减压孔（最有效的方式是采用螺旋杆钻机取土成孔，否则土体经扰动后反而使孔洞周围土体的空隙水压力有所加大，造成不良的局面），以便能及时卸除压桩挤土效应造成的土体压力，减压孔孔径不宜小于30cm，施工时压桩顺序方向朝减压孔方向靠近。

另一种措施是加强排水，就是尽快使打桩引起的超孔隙水压力消散，工程上常用井点降水、砂井排水和塑料排水板排水，也可采用挖沟降水和排水措施。

（4）进行合理施工组织，合理安排打桩顺序，避免打桩期间同时开挖基坑，一般宜间隔14天以上，以消散孔隙水压力，避免上浮和移位。

2、过程监控措施（1）锤击桩施工过程中应根据地质情况设置一定数量的观测桩（不送桩至设计桩顶标高，桩面标高在自然地坪一下300~500mm），根据观测桩周边施工情况确定观测频次，作出桩顶标高变化曲线，以便对相应土质和施工工艺的桩顶标高变化有明确的了解。

本工程预留3%的观测桩，正常情况下每天早晚各观测一次，观测桩周边有沉桩施工时适当增加观测次数。

（2）发现桩顶标高上升（即浮桩）及时采取复打措施，无法复打时由设计出具结构补强方案。

抗浮桩施工方案

抗浮桩施工方案一、施工背景和目的抗浮桩施工是指在建筑物基础施工中，针对地下水位较高或土壤容重小的情况，为了防止建筑物因浮力而产生沉降或倾斜，采取的一种措施。

抗浮桩施工的目的是确保建筑物基础的稳定性和安全性。

二、施工方案2.1 抗浮原理抗浮桩施工的基本原理是通过在建筑物基础下安装抗浮桩来增加基础的重力，增强基础的承载能力，从而防止建筑物浮起。

抗浮桩可以分为静力抗浮桩和动力抗浮桩两种类型。

2.2 施工前准备在进行抗浮桩施工之前，需要进行必要的施工前准备工作。

2.2.1 基础设计和计算根据具体的工程要求和现场条件，进行基础设计和计算，确定抗浮桩的数量、直径、深度等参数。

2.2.2 地质勘探和水文地质调查进行地质勘探和水文地质调查，了解地下水位、土层情况等，为施工提供必要的数据和参考。

2.2.3 施工材料和设备准备准备好所需的施工材料和设备，包括抗浮桩、钢筋、混凝土、打桩机等。

2.3 施工步骤抗浮桩施工包括以下步骤：2.3.1 打桩定位和标高控制根据设计和计算结果，确定抗浮桩的位置和标高，进行打桩定位和标高控制。

2.3.2 打桩施工使用打桩机进行打桩施工，根据设计要求确定桩的直径和深度，保证桩的质量和密度。

2.3.3 筏板浇筑待抗浮桩施工完成后，进行筏板的浇筑工作。

根据设计要求，使用混凝土对抗浮桩进行包覆，形成均匀的基础负荷。

2.4 安全措施在抗浮桩施工过程中，需要采取必要的安全措施，确保工人的安全和施工的顺利进行，包括：•建立安全警示标志，警示施工现场；•严格遵守施工规范和操作规程，确保施工质量；•提供必要的安全防护设施，如安全帽、安全绳等。

三、施工质量控制为了确保抗浮桩施工的质量，需要进行相应的质量控制。

3.1 抗浮桩的验收标准抗浮桩的验收标准一般包括以下要求：•桩的直径和深度符合设计要求；•桩的质量符合规范要求，无裂纹、掉渣等缺陷；•桩的排列间距和标高均符合设计要求。

3.2 施工质量检查施工过程中应进行相应的质量检查，确保施工的质量符合要求。

抗浮锚杆概述

抗浮锚杆概述.抗浮锚杆，也叫抗浮桩，是建筑工程地下结构抗浮措施的一种。

抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，但两者受力机制恰好相反。

抗浮锚杆是指抵抗建筑物向上位移的各种桩型的总称,抗浮锚杆不同于一般的基础桩,有其自身的独特性能,抗浮桩为抗拔桩。

适用规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范》GB50007---2002中“岩石锚杆基础”部分以及《建筑边坡工程技术规范》GB50330-2002有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。

对于锚杆估算，推荐使用《建筑边坡工程技术规范》GB 50330-2002，对于岩土的分类较细，能查到一些必要的参数。

验算内容1)锚杆钢筋截面面积；2)锚杆锚固体与土层的锚固长度；3)锚杆钢筋与锚固砂浆间的锚固长度；4)土体或者岩体的强度验算；注意事项1) 集中点状布置，抗浮锚杆与岩石锚杆基础结合为优，需注意柱底弯矩对锚杆拉力的影响，特别是柱底弯矩较大的时候；2) 参考《建筑边坡工程技术规范 GB 50330-2002》，应选用永久性锚杆部分内容；3) 岩石情况（坚硬岩、较硬岩、较软岩、软岩、极软岩）应准确区分，可参考《建筑边坡工程技术规范 GB 50330-2002》表注4；4) 锚杆抗拔承载力特征值应通过现场试验确定，可参考《建筑边坡工程技术规范》GB 50330-2002附录C；5) 抗浮设计水位的确定应合理可靠，一般应由地质勘测单位提供，比较可靠和有说服力，应设置水位观测井，对于超出抗浮设计水位的情况应有应对措施；6) 锚杆抗拔承载力特征值现场试验时由于一般为单根锚杆加载，未考虑锚杆间距影响，特别是锚杆间距较为密集时的情况；当单根锚杆影响范围内的土体自重大于锚杆拉力时，可以不考虑锚杆间距影响；7) 由于锚杆钢筋会穿过底板外防水，锚杆钢筋应有防水措施；8) 锚杆锚固体与（岩）土层的锚固长度应取有效锚固长度，由于基坑开挖会对底板下土体有一定扰动，特别是采用爆破开挖的基坑，一般要加300-500MM。

纯地下室部分抗浮桩计算解析

金都大厦地下室抗浮验算一、中柱局部抗浮取底板含一根柱的8.4X8.1单元格计算,板顶覆土1m,抗浮水位标高6m(绝对高程,室外地面标高6.8m(绝对高程(±0.000相当于黄海高程7.400,基础底标高-3.0m(绝对高程。

地下一层顶板厚400,梁板式楼盖,主梁800X900。

地下二层顶板350厚,面层50厚,梁板式楼盖,主梁800X700。

底板筏板厚400,覆土及其地面做法共400。

抗浮计算如下:柱重:=0.6*0.6*25*(4.3+3.7-0.4-0.35=65KN上部覆土+地面做法:=18*0.8+8*0.2=16KN/M2地下一层顶板:=25*0.4=10 KN/M2地下一层顶梁:=25*0.8*(0.9-0.4*(8.4+8.1-1.2 =153KN地下二层板+50厚面层:=25*0.4+0.05*20=11KN/M2地下二层梁:=25*0.8*(0.7-0.35*(8.4+8.1-1.2 =107.1KN室内覆土400厚:=20*0.2+18*0.2=7.6 KN/M2底板:=25*0.4=10 KN/M2总重量:=(16+10+11+7.6+10*8.1*8.4+65+153+107.1=4040KN总浮力:=90*8.1*8.4=6124KN取安全系数1.05,则=1.05*6124-4040=2390KN取每柱下3根抗拔桩,桩径600,间距2250,则单桩抗拔=2390/3=797KN。

采用扩底桩,底端直径1.4m,桩长暂取15m,由《建筑桩基技术规范》表5.4.6-1,自桩底起算长度按5d=3m.由非整体破坏控制,《建筑桩基技术规范》式5.4.5-1,取地堪17号孔,后压浆:Tuk=(3.14*0.6*(36*4.1+48*2.9+46*5*1.4+3.14*1.4*(46*0.9+52*2.1*0.75=1518KNG p=3.14*0.3*0.3*12*15+3.14*0.7*0.7*3 *10=97KNT uk /2+ G p=1518/2+97=856KN〉797KN满足抗浮要求。

抗浮桩抗拔桩的抗压承载力计算

抗浮桩抗拔桩的抗压承载力计算抗浮桩和抗拔桩是土木工程领域中重要的抗压承载力计算问题。

本文将详细介绍这两种桩的概念、计算方法以及相关指导意义，旨在帮助工程师和学生更好地理解和应用这些知识。

抗浮桩是指在水下工程中，为了抵抗水流或地下水的浮力作用而设计和施工的桩基础。

水的浮力对桩基础产生的压力可以是极大的，如果不采取适当的措施，可能会导致桩基础浮起，损害工程的稳定性。

因此，正确计算抗浮桩的抗压承载力非常重要。

对于抗浮桩的抗压承载力计算，一般采用经验公式或理论公式进行。

其中，经验公式主要根据历史工程经验总结得出，适用于一定范围的工程。

而理论公式则基于力学原理和土力学理论，通过对土体和水的力学特性进行分析和计算，得出更为精确的结果。

抗浮桩的抗压承载力计算主要涉及以下几个因素。

首先是桩的净侧阻力，即土体对桩身产生的抵抗力。

其次是桩的端阻力，即桩端与土体之间的摩擦力。

此外，还需要考虑桩体的自重和水流对桩身的冲刷力。

对于抗拔桩的抗压承载力计算，主要考虑桩的净侧阻力和桩的端阻力。

净侧阻力是土体对桩身产生的阻力，其大小取决于土壤类型和桩身的变形。

端阻力则是桩端与土体之间的摩擦力，也受土壤类型和桩身变形的影响。

因此，对于抗拔桩的抗压承载力计算，需要准确评估土壤的性质和桩身变形情况。

在进行抗浮桩和抗拔桩的抗压承载力计算时，工程师需要掌握土力学和结构力学等方面的知识，能够准确评估土体的力学特性，并使用适当的公式和方法进行计算。

此外，还需要合理选择桩的尺寸和布置方式，以及采取合理的加固措施，确保桩基础的稳定性和安全性。

总之，抗浮桩和抗拔桩的抗压承载力计算是土木工程领域中非常重要的问题。

正确计算和评估桩基础的抗压承载力，能够为工程的设计和施工提供指导，确保工程的稳定性和安全性。

因此，工程师和学生需要深入研究和理解相关知识，并灵活应用于实际工程中。

通过不断探索和实践，我们将能够更好地应对和解决相关问题，为社会发展做出贡献。

抗浮桩设计与基本试验方案

抗浮桩设计与基本试验方案一、引言抗浮桩是作为一种结构措施来应对建筑物、桥梁或其他结构物在浸泡在水中时由于浮力而产生的抬升力。

二、设计原则1.确定抗浮桩的负荷条件，包括建筑物本身的重量、水深、水位变动等因素。

2.根据土质条件和建筑物的类型，选择合适的抗浮桩类型，如摩擦桩、承台桩等。

3.设计抗浮桩的长度、直径和数量，确保其足够抵抗浮力。

4.考虑施工工艺，确保抗浮桩的施工质量和稳定性。

三、抗浮桩设计方案1.确定抗浮桩的负荷条件，计算建筑物的重量及水深、水位变动对建筑物的抬升力影响。

2.根据土质条件和建筑物的类型，选择合适的抗浮桩类型，如摩擦桩、承台桩等。

3.设计桩的长度、直径和数量，确保其足够抵抗浮力。

4.进行稳定性分析，评估桩基的承载能力和抗浮稳定性。

5.进行施工工艺设计，包括桩基的施工顺序、施工方法等。

1.模型试验：根据设计方案，制作抗浮桩的模型，在实验室条件下进行试验，模拟实际工程情况。

a.测试抗浮桩在不同水位下的受力情况，测量抬升力和桩身变形。

b.测试不同类型和数量的抗浮桩对浮力的抵抗能力和稳定性。

2.岩土试验：在现场选择代表性的土样进行岩土试验，获取土壤参数。

a.测试不同土层的抗剪强度、抗压强度等力学参数。

b.测试不同水分含量下的土壤变形特性。

3.全尺寸试验：在实际工程中选择一个代表性的抗浮桩进行全尺寸试验。

a.测试抗浮桩在不同水位下的受力情况，测量抗浮桩的抗浮能力。

b.测试抗浮桩在不同土层中的承载能力和变形特性。

五、试验参数及数据处理1.对于模型试验和全尺寸试验，记录抗浮桩的尺寸、材料、形式等相关参数。

2.测量抗浮桩的抗浮力、变形情况和土壤参数等数据。

3.根据试验数据进行数据处理和分析，评估抗浮桩的抗浮能力和稳定性。

六、结论与建议1.根据试验结果和分析，评估抗浮桩设计方案的合理性。

2.对于存在问题的设计方案，提出相应的调整和改进建议。

3.根据实际工程情况，给出抗浮桩的具体设计参数和施工建议。

浅析抗浮桩的技术要求

浅析抗浮桩的技术要求摘要：地下建筑结构往往存在浮力较大的问题，比如地下室、地铁站、地下管廊等结构。

本文重点介绍了抗浮桩的应用技术要求，详细阐述了地下构筑物在使用期的永久性抗浮和桩头防水的构造措施及施工期临时性的综合抗浮措施，以供参考。

关键词：抗浮桩；技术要求1前言在地下水位较高地区的地下室、地铁站、地下管廊等地下建筑结构的抗浮问题应引起高度重视。

当这些地下建筑结构自重荷载（包括其上部建筑结构的恒载）不足以抵抗地下水的浮力时，往往会产生整个或局部地下建筑结构上浮现象，从而导致地下墙、柱或底板开裂，或地下构筑物倾斜，这将直接危害正常使用及结构安全。

本文对地下建筑结构抗浮桩应用以及工后使用期和施工期的综合抗浮技术措施加以分析。

2地下建筑结构中抗浮桩的应用对地下建筑结构抗浮桩进行设计，应做到既安全又经济合理。

首先应慎重分析工程地质和水文地质资料，针对地下水位可能的丰水期和枯水期分别考虑，并且区别施工阶段和竣工后使用阶段的不同工况。

软土地基中的抗浮桩一般既是丰水期的抗浮桩，又是枯水期的抗压桩，两者应综合应用合理设计。

2.1以地下建筑结构自重作为抗浮力地下建筑结构抗浮设计的前提是分析清楚浮力与抗浮力。

地下建筑结构的浮力等于地下水位以下至地下建筑结构底板底这部分等体积的水重量。

地下水位一般取水文地质资料提供的50年一遇的最高地下水位，若无此水位资料，应以室外地坪标高为最高水位。

地下建筑结构的抗浮力只计永久荷载，包括地下建筑顶板上的填土荷载，根据国家标准《建筑结构荷载规范GB50009-2001》（2006年版）第3.2.5条规定。

浮力S与抗浮永久荷载G应满足公式（1）式中为地下建筑结构的重要性系数，对安全等级为二级或设计使用期为50年的地下结构取1.0；对安全等级为一级或设计使用年限为100年及以上的取1.1。

地下建筑结构在使用期间不同程度地存在活荷载，此活荷载只作为抗浮设计的安全储备，而不列入计算。

当计算结果不满足公式（1）时，则应采取永久性的抗浮桩或锚杆构造。
