塑胶模具结构基本原理
塑胶弯管模具设计原理及要点总结

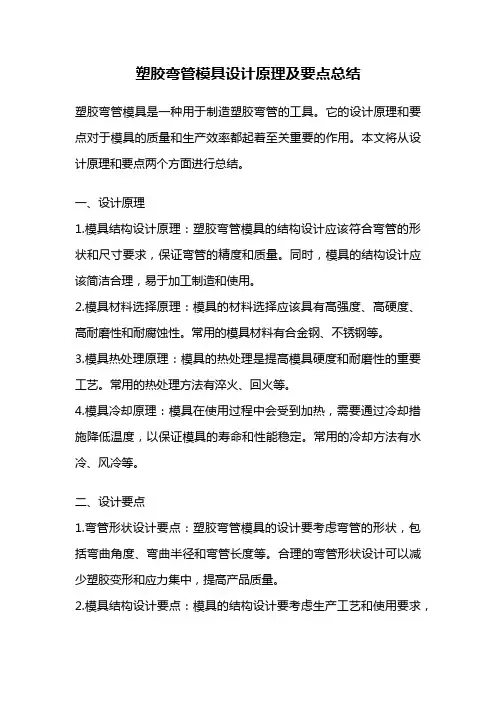

塑胶弯管模具设计原理及要点总结塑胶弯管模具是一种用于制造塑胶弯管的工具。
它的设计原理和要点对于模具的质量和生产效率都起着至关重要的作用。
本文将从设计原理和要点两个方面进行总结。
一、设计原理1.模具结构设计原理：塑胶弯管模具的结构设计应该符合弯管的形状和尺寸要求，保证弯管的精度和质量。
同时，模具的结构设计应该简洁合理，易于加工制造和使用。
2.模具材料选择原理：模具的材料选择应该具有高强度、高硬度、高耐磨性和耐腐蚀性。
常用的模具材料有合金钢、不锈钢等。
3.模具热处理原理：模具的热处理是提高模具硬度和耐磨性的重要工艺。
常用的热处理方法有淬火、回火等。
4.模具冷却原理：模具在使用过程中会受到加热，需要通过冷却措施降低温度，以保证模具的寿命和性能稳定。
常用的冷却方法有水冷、风冷等。
二、设计要点1.弯管形状设计要点：塑胶弯管模具的设计要考虑弯管的形状，包括弯曲角度、弯曲半径和弯管长度等。
合理的弯管形状设计可以减少塑胶变形和应力集中，提高产品质量。
2.模具结构设计要点：模具的结构设计要考虑生产工艺和使用要求，包括模具的分体结构、结构紧凑和易拆装等。
合理的结构设计可以提高生产效率和模具的使用寿命。
3.模具配件选择要点：模具的配件选择要考虑材料和精度要求，包括导柱、导套、模板等。
合理的配件选择可以提高模具的稳定性和精度。
4.模具表面处理要点：模具的表面处理要考虑防腐蚀和增加摩擦力，常用的表面处理方法有镀铬、喷涂等。
合理的表面处理可以延长模具的使用寿命。
5.模具制造工艺要点：模具的制造工艺要考虑材料加工和装配工艺，包括数控加工、线切割和装配工艺等。
合理的制造工艺可以提高模具的加工精度和装配质量。
塑胶弯管模具的设计原理和要点对于模具的质量和生产效率至关重要。
设计应符合弯管的形状和尺寸要求，材料应具备高强度和耐磨性，热处理和冷却措施应适当，结构设计应简洁合理，配件选择应合适，表面处理应考虑防腐蚀和增加摩擦力，制造工艺应合理。
注塑模具结构原理

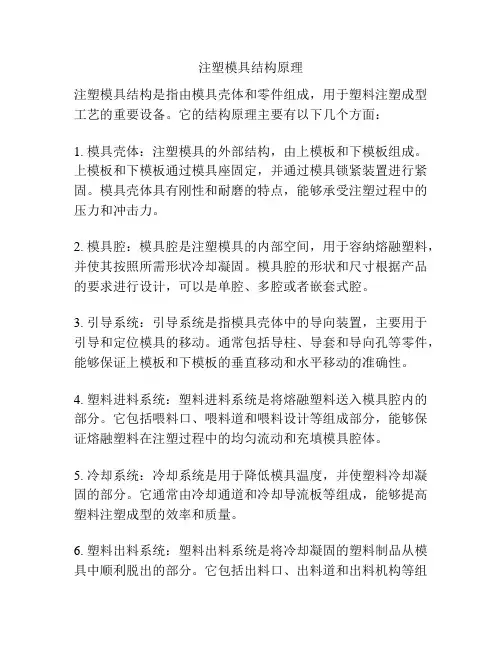

注塑模具结构原理
注塑模具结构是指由模具壳体和零件组成，用于塑料注塑成型工艺的重要设备。
它的结构原理主要有以下几个方面：
1. 模具壳体：注塑模具的外部结构，由上模板和下模板组成。
上模板和下模板通过模具座固定，并通过模具锁紧装置进行紧固。
模具壳体具有刚性和耐磨的特点，能够承受注塑过程中的压力和冲击力。
2. 模具腔：模具腔是注塑模具的内部空间，用于容纳熔融塑料，并使其按照所需形状冷却凝固。
模具腔的形状和尺寸根据产品的要求进行设计，可以是单腔、多腔或者嵌套式腔。
3. 引导系统：引导系统是指模具壳体中的导向装置，主要用于引导和定位模具的移动。
通常包括导柱、导套和导向孔等零件，能够保证上模板和下模板的垂直移动和水平移动的准确性。
4. 塑料进料系统：塑料进料系统是将熔融塑料送入模具腔内的部分。
它包括喂料口、喂料道和喂料设计等组成部分，能够保证熔融塑料在注塑过程中的均匀流动和充填模具腔体。
5. 冷却系统：冷却系统是用于降低模具温度，并使塑料冷却凝固的部分。
它通常由冷却通道和冷却导流板等组成，能够提高塑料注塑成型的效率和质量。
6. 塑料出料系统：塑料出料系统是将冷却凝固的塑料制品从模具中顺利脱出的部分。
它包括出料口、出料道和出料机构等组
成部分，能够保证塑料制品的顺利脱模和排出。
总之，注塑模具结构原理涉及模具壳体、模具腔、引导系统、塑料进料系统、冷却系统和塑料出料系统等多个方面，它们相互协调作用，使塑料注塑成型工艺能够顺利进行。
在实际应用中，根据不同的产品要求，注塑模具结构原理可能会有所调整和优化。
塑料模具结构与原理
塑料模具结构与原理塑料模具是一种常用的生产工具，广泛应用于塑料制品的生产中。
它是一种精密的工具，需要具有高精度和高可靠性。
塑料模具的结构和原理对其性能和使用效果有着至关重要的影响。
本文将从塑料模具结构和原理方面进行探讨。
一、塑料模具的结构塑料模具通常由上下两部分组成，每部分也被称为模具板。
它们通过导柱和螺栓固定在一起。
上模具板通常固定在压铸机的移动板上，下模具板则固定在固定板上。
当压铸机的移动板向下移动时，上模具板将会向下移动，直接和下模具板相接触。
通过这种方式可以固定模具腔口和模具插件。
模具结构的设计主要包括支撑系统、定位系统和排气系统。
1. 支撑系统支撑系统通常由模具座、插销和导柱组成。
模具座安装在机器上，插销用于固定模具板。
导柱是用于保证两个模具板的高度，确保塑料制品的精度和质量。
2. 定位系统定位系统包括模具腔口和开关系统。
有了定位系统，塑料模具在生产过程中可以达到精准定位，从而保证塑料制品的精度和质量。
3. 排气系统排气系统用于从模具中排出空气，防止空气地堡在模具中，导致塑料制品出现缺陷。
排气系统主要包括排气通道和排气孔。
排气孔位于模具的穴口，排气通道连接排气孔和模具的侧面。
二、塑料模具的原理塑料模具原理是指在塑料制品的生产过程中，塑料在模具中加热、熔化和注入模具腔中，然后使其冷却固化，最终制成塑料制品。
其中包括三个主要的工艺过程：注射过程、冷却过程和脱模过程。
1. 注射过程注射过程是指将塑料颗粒或粉末放入料斗中，然后通过双螺杆把塑料加热熔化并注入模具中。
注入模具的过程中，需要保证塑料的温度和压力，使得塑料能够完整地填满整个模具腔。
注射过程需要保证快速、深入和均匀，这样才能够保证塑料制品的精度和质量。
2. 冷却过程冷却过程是指在注射完塑料后，让模具中的塑料制品快速冷却和固化。
冷却过程是非常关键的一步，因为它直接关系到塑料制品的品质和性能。
冷却过程应保持恒定的温度，同时通过冷水循环或其他方式加速冷却，以保证塑料制品完全固化。
模具结构和基本原理简单介绍
Adobe Acrobat 7.0 Document
14
五 * 1，组立图 ，
• 决定模具大的结构包括水路的排放，滑 块的安排，分型面的决定
Adobe Acrobat 7.0 Document
Adobe Acrobat 7.0 Document
15
五 * 2 带滑块的组立图
Adobe Acrobat 7.0 Document
首页
模具结构和基本原理简单介绍
Date : 2007-01-05 Venue : BOD room - TPV Suzhou
Prepared by : Red Ma
1
一， 模具的基本结构
模架：注塑模具的骨架，由模班板、紧固件和导向零件组成。 模架 成型零件：直接与产品接触或部分接触并决定产品形状及尺寸的部分。 成型零件 就是我们常说的模仁部分。 浇注系统： 浇注系统 是熔融塑料从注塑机喷嘴进入模具型腔所流经的通道。一 般由主流道、分流道、浇口和冷料穴几个部分组成。 脱模系统：主要作用是将冷却的产品从模具型腔中推出（包括顶针、 脱模系统 顶板、斜抽芯机构，复位机构等）。 导向系统：导向系统主要用于保证在注塑生产时，模具的动、定模开 导向系统 合时位置正确（有导柱和导套，零度束块）。 控温系统：包括水路、铍铜、热流道、模温加热系统等。 控温系统 侧向分型抽芯机构：用于成型产品上与开模方向不同的结构（例如滑 侧向分型抽芯机构 块、斜销等）。 排气系统：当熔融的塑料以高压力，高速度冲入型腔时，如果型腔里 排气系统 的气体不能快速排出就会被包在塑料中造成气泡，或者是产生高温 将塑胶产品烧焦。一般模具都会有排气系统（排气槽，排气块和镶 针排气）。
Adobe Acrobat 7.0 Document
001.塑胶模具基本原理和产品结构设计
001.塑胶模具基本原理和产品结构设计文章标题：从基本原理到产品结构设计，探索塑胶模具的奥秘001.塑胶模具基本原理和产品结构设计在当今社会，塑胶制品已经渗透到了各个行业的方方面面，成为了不可或缺的一部分。
而塑胶制品的生产过程中，离不开塑胶模具的应用。
塑胶模具作为生产塑胶制品的重要工具，在制品的设计与生产过程中起着至关重要的作用。
本文将深入探讨塑胶模具的基本原理和产品结构设计，帮助读者全面了解和掌握这一重要领域。
一、塑胶模具基本原理1.塑胶模具的基本概念塑胶模具是用于生产各种塑胶制品的模具，它可以将加热熔化的塑胶压制成所需的形状和尺寸。
这些模具通常由模具芯和模具腔两部分组成，通过模具的开合和压制过程来实现塑胶制品的成型。
2.塑胶模具的工作原理塑胶模具的工作原理是利用加热、注射、冷却等工艺过程，将塑胶材料熔化后注入模具腔内，经过一定的冷却时间后，模具开合取出成型的塑胶制品。
这个过程需要严格控制温度、压力、冷却时间等参数，以确保成型的塑胶制品质量。
3.塑胶模具的分类根据不同的成型方法和产品要求，塑胶模具可以分为压缩模具、注射模具和吹塑模具等多种类型，每种类型都有其特定的适用范围和工艺要求。
二、塑胶模具产品结构设计1.产品设计的前期工作在进行塑胶模具产品结构设计之前，需要充分了解产品的使用场景、功能需求、外形尺寸等相关信息，以便为后续的模具设计工作提供有效的参考依据。
2.模具结构设计的要点模具结构设计需要考虑产品的成型过程、模具的制造工艺、使用寿命和维护保养等因素。
合理的模具结构设计可以有效提高模具的使用寿命和成型效率。
3.模具材料的选择模具材料的选择对于模具的使用寿命和成型效果有着至关重要的影响。
合理选择模具材料可以大大提高模具的性能和使用寿命。
三、个人观点与总结回顾通过对塑胶模具的基本原理和产品结构设计进行深入了解，我认为塑胶模具作为塑胶制品生产过程中的重要环节，其工艺和质量对最终成型产品的质量起着决定性的作用。
塑模基础知识
目录
• 一、关于塑模原理 • 二、关于塑模模具结构 • 三、关于塑模模具加工工艺 • 四、关于塑模模具修改方式
一、关于成型原理
1.成型原理图
成型是一门工程技术，射出成型它所涉及的主要内容是将 塑料转变为结构复杂并能保持原有性能的成型制品。注射成型的 重要工艺条件塑化流动和冷却的温度，压力、速度和相应的各个 动作时间是影响产品的品质的主要原因。
慢走丝主要使用铜线加工，铜线加工一次之后既报废不再使用，走丝 速度慢，加工速度慢，精度高。
快走丝主要是钼丝，是我国自主产品。钼丝的耐蚀性好，可重复利用 ，走丝速度快，加工速度快，精度低。
线切割加工精度：慢走丝可达0.002mm。
线切割加工范围：异型零件的下料。异型通孔，锥形通孔，定位要求 高的通孔等。模具上的镶块孔一般都要线切割加工。
冲击强度、 硬度…… 三、耐热性质: 熔点 、热变形温度…… 四、电气性质: 电阻 、介电强度 、介电常数 …… 五、流动特性: 熔融流动指数
六、燃烧性: 耐燃性 七、抗化学性: 耐蚀性
二、关于塑模模具结构
1.何为塑模？
塑模种类繁多,常见的有以下几种： 射出成型模
压缩成型模
挤压成型模
吹塑成型模
真空成型模 此处与各位讨论的塑模是指“射出成型模”﹐日本人称之为“金型” 美国称之为“Plastic Mold”或者“Tooling” 。而塑模顾名思义是一种 用来生产塑胶产品的模具.
三板模动图
两板模与三板模的差异： 三板模与二板模相比较﹐在上固定板与母模板之間增加了可定距移动 的剥料板﹐可让塑件与料头从两个不同的分型面取出。
三板模比二板模 多了一块剥料板
4.模具浇口类别
潛伏澆口
優點﹕開模時自動斷料﹐殘余痕跡小 缺點﹕加工困難﹐壓力損失較大。
塑胶模具结构解析
塑胶模具结构解析
塑胶模具是生产塑料制品的重要工具，它的结构对于塑料制品的形状、尺寸和质量起着至关重要的作用。
本文将从塑胶模具的结构组成、工作原理、常见问题及优化改进等方面进行解析。
塑胶模具的结构组成通常包括模具底板、上下模板、滑块、导柱导套
和顶出机构等。
模具底板是模具的支撑结构，上下模板是塑胶制品的成型腔，滑块用于造型复杂的塑胶制品，导柱导套用于定位工作，顶出机构用
于将成型后的塑胶制品顶出模具。
塑胶模具的工作原理是通过注塑机将熔化的塑料料料注入到模具腔中，经过一定的冷却和固化后，取出成型的塑料制品。
在注塑过程中，模具必
须具备合理的进料通道，以保证熔化塑料的顺畅流动，并避免熔料在模具
中的堆积产生缺陷。
塑胶模具在使用过程中可能会遇到一些常见问题，如模具磨损、变形、断裂等。
针对这些问题，可通过增加模具的冷却系统来解决模具温度过高
引起的变形问题，增加模具材料的硬度和韧性来改善模具的耐用性，合理
设置模具的出料槽，避免模具断裂。
为了提高塑胶模具的使用寿命和生产效率，可进行优化改进。
首先，
对模具进行维护保养，定期清理模具内部的残留物和杂质，以保证模具的
流畅运行。
其次，可以采用高强度耐磨材料制作模具，提高模具的抗磨性能。
还可以优化模具的结构设计，减少模具的开合力，提高模具的开模速
度和生产效率。
总之，塑胶模具的结构对于塑料制品的成型质量和生产效率起着至关重要的作用。
通过合理的结构设计、优化改进和定期维护保养，可以提高模具的使用寿命和生产效率，进而降低生产成本，提高经济效益。
塑料模结构与原理
其他结构零件
其他为满足模具机构上的要求而设置的零件： 固定板 动/定模板 撑头 支撑板 链接螺钉等
1.推板导柱 2.推板导套 3.推杆 4.型芯 5.定模座板 6.凹模 7.定位环 8.浇口套 9.拉料杆 10.推杆 11.导套 12.导柱 13动模板 14.动模垫板 15.支撑板 16.推板 17.推杆固定板 18.动模安装板 19.支撑钉
机动侧抽芯机构：
开模时依靠注射机的开模力，通过侧抽芯机构的机械传动将活 动的侧型芯抽出。
特点：模具机构较复杂，模具成本较高；但成型效率高，劳动
强 度低，抽芯力大，动作可靠，易实现自动化。
斜导柱侧抽芯
斜推杆内抽芯
斜滑块内抽芯
液压气动侧抽芯机构：
以液压气动装置为动力抽出活动的侧型芯。
特点: 传动平稳，侧抽力与侧抽距大，但成本高，
分 冷 浇 流 料 口 道 穴 主 流 道
分流道
浇口 冷料穴 排气口
凹模
（1）浇注系统
浇注系统又称流道 系统，它是将塑料熔体 由注射机喷嘴引向型腔 的一组进料通道，通常 由主流道、分流道、浇 口和冷料穴组成。它直 接关系到塑料制品的成 型质量和生产效率。
主流道
模具中连接注塑机射嘴至分流道或型腔的一段通道。主流道顶部呈凹 形以便与喷嘴衔接。主流道进口直径应略大于喷嘴直径(O．8mm)以避免 溢料，并防止两者因衔接不准而发生的堵截。进口直径根据制品大小而定， 一般为4-8mm。主流道直径应向内扩大呈3°到5°的角度，以便流道赘物 的脱模。
浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构。 一般浇口的截面形状为矩形或圆形，截面积宜小而长度宜短，这 不仅基于上 述作用，还因为小浇口变大较容易，而大浇口缩小则很困难。浇口位置一般 应选在制品最厚而又不影响外观的地方。浇口尺寸的设计应考虑到塑料熔体 的性质。
塑胶模具设计原理
采用镶式锁紧 方式,刚性较好 一般适用于空 间较大的场合.
采用拔动兼止动 稳定性较差,一般 用在滑块空间较 小的情况下.
采用嵌入式锁紧 方式适用于较宽 的滑块.
采用嵌入式锁 紧方式,适用于 较宽的滑块
滑块采用整体式锁 紧方式,结构刚性好 但加工困难脱模距 小适用于小型模具.
模具结构原理
6﹑滑块定位方式﹕
三﹑合模导向系统﹕
合模导向机构在塑模中﹐主要用来保証公模和母模两大部分或模 内其他零部件之间准确对合﹐以保証塑料制品的形状和尺寸精度﹐并 避免模内各种零部件发生碰撞和干涉。
设计合模导向机构的基本要求是定位准确﹑导向精确﹐并具有足 够的强度﹑刚度和耐磨性。
导向机构有导柱导向机构和锥面(直面)定位机构。 导柱导向机构我们常用的有GP(导柱)﹐EGP(顶板导柱)等。如图 1﹐图2所示。 锥面定位机构我们常用的有直角定位块﹐斜度定位块﹐模仁定位 凸台等。如图3﹐图4所示。
A.滑块抽向定模 。
左图中 α°=δ°-β°≦25° γ°=α°+(2°-3°)； H1=H-S*sinβ° S=(H1*tgδ°)/cosβ° L4=H1/cosδ°
B.滑块抽向动模 。
左图中 α°=δ°+β°≦25° γ°=α°+(2°+3°); H1=H+S*sinβ° S=H1*tgδ°/cosβ° L4=H/cosδ°
模具结构原理
C﹑方形斜销座 设计要点: 斜梢顶杆头部与引导块上表面要留间隙 ﹐以便斜销的组装 .
引导块
模具结构原理
3﹑母模斜销
如果在成品母模侧有倒钩且不易跑滑块时就要使用母模斜销
A﹑母模入子勾动式 应用场合﹕在斜梢比较大的情况下使用。 设计要点﹕ A、增加开闭器小拉杆大拉杆以确保开模时使上固定 板与母模板先打开,后公母板开模。 B、斜梢与入子间不得逃间隙。 C、斜梢水平后退距离S1=S*TgA。(S﹕为上固定板与 母模板间开模距离﹔A﹕为斜梢垂直方向夹角) 动作原理﹕
塑胶模具结构基础知识
塑胶模具结构基础知识塑胶模具是塑料制品生产过程中不可或缺的一部分，它是制定塑料制品形状和尺寸的工具。
塑胶模具结构基础知识是了解塑胶模具的重要基础，本文将从塑胶模具的分类、主要构件和工作原理等方面进行介绍。
一、塑胶模具的分类1.根据模具制作材料的不同，塑胶模具可以分为金属模具和非金属模具两大类。
金属模具通常由钢、铝等材料制成，具有高强度、高硬度和高耐磨性等优点；非金属模具通常由塑料和树脂等材料制成，具有成本低、加工方便等优点。
2.根据模具结构的复杂程度，塑胶模具可以分为单一模具和组合模具两大类。
单一模具是一种简单的模具，用于生产单一形状的塑料制品；组合模具是由多个模块组合而成的复杂模具，可以生产多种形状的塑料制品。
3.根据塑料制品的生产方式，塑胶模具可以分为压力成型模具和注射成型模具两大类。
压力成型模具适用于塑料在一定温度和压力下通过模具的压力形成制品；注射成型模具适用于将塑料熔化后注入模具腔中，并通过压力使其充满整个模具腔，然后冷却成型。
二、塑胶模具的主要构件1.模具基础部分：包括底板、底座、定位销等。
底板是模具的主要支撑部分，通常由钢板制成；底座用于固定模具和机器，保证模具的稳定性；定位销用于定位模具的上下左右方向，以确保模具的精度。
2.模具腔部分：模具腔是塑胶模具的主要工作部分，它是塑料制品形状和尺寸的表现。
模具腔通常由上模腔和下模腔组成，通过上下闭合实现对塑料的成型。
模具腔的形状和尺寸应与最终塑料制品的要求相匹配。
3.模具动作系统：用于实现模具的开合和脱模动作。
包括模具开合机构、模具顶针机构、模具顶针回程机构等。
模具开合机构通常由导柱和导套组成，用于使上、下模腔之间产生相对运动；模具顶针机构用于在模具开合过程中对塑料制品进行顶出。
4.模具温控系统：用于控制模具的温度，以确保塑料熔化和冷却的过程。
模具温控系统通常包括模具加热和冷却装置，通过控制加热和冷却介质的流动和温度，可以控制模具的温度。
塑料模具原理
塑料模具原理
塑料模具原理是通过将塑料材料加热至可塑化的状态，然后将其注入到模具中，并经过冷却固化，最终得到所需的塑料产品。
首先，在制作塑料模具之前，需要设计和制造模具。
模具通常由两个部分组成：上模和下模。
上模和下模之间的空腔部分的形状与所需的塑料产品一致。
当准备好塑料模具后，下一步是将塑料加热至熔点。
常见的加热方法有热板加热和热流道加热。
热板加热是将塑料颗粒或粉末放置在热板上，通过传导热量使其加热至熔点。
热流道加热是利用热流道系统将加热元件嵌入到模具中，通过电加热使塑料加热至熔点。
当塑料达到熔点后，它会被注入到模具的空腔中。
通常使用注射机将熔融塑料注入模具中。
注射机将熔融塑料从料斗中发送到螺杆式注射机的螺杆中。
螺杆旋转，并将塑料推入到模具中。
注射完塑料后，需要进行冷却以使其固化。
冷却可以通过冷却系统来实现，例如通过循环的冷却水来冷却模具。
冷却的时间取决于塑料的种类和厚度。
一般情况下，冷却时间较长可以得到更好的品质。
当塑料完全冷却固化后，可以打开模具，取出塑料产品。
通常，上模和下模通过释放机构连接在一起，打开模具时它们分离开来。
模具分离后，可以用吸盘或其他工具将塑料产品从模具中取出。
塑料模具原理的关键在于塑料加热、注射、冷却和模具的分离。
通过合理控制加热温度、注射速度、冷却时间等参数，可以获得高质量的塑料产品。
塑胶模具结构基本原理
Pl.面
潛公模 潛澆口
點澆口
潛澆口 潛母模
Pl.面
扁澆口 很薄
Pl.面 Pl.面
Pl.面
塑膠模具結構及其作用與品質特性7
鑲件定位
螺絲
各種形狀的 定位銷
凸台
斜面
绿叶底下防虫害，平静之中防隐患。20.9.2420.9.24Thursday, September 24, 2020
脆弱的生命需要安全的呵护。15:07:5015:07: 5015:079/24/ 2020 3:07:50 PM
安全来于警惕，事故出于麻痹。20.9.2415:07:5015: 07Sep-2024-Sep-20
质量是制造出来的，而不是靠检验出 来的。15:07:5015:07: 5015:07Thurs day, September 24, 2020
来料检验照标准，交期品质必然稳。2 0.9.242 0.9.241 5:0715 :07:50 15:07:5 0Sep-2 0
严格按照规章操作，确保安全每时每 刻刻。2020年9月24日 星期四 3时7分 50秒T hursday , September 24, 2020
我们的策略是以质量取胜。20.9.242020年9月 24日星 期四3时7分50秒20.9.24
拉傷,拉白,變形,排氣不良導至缺膠,燒 焦,旁側頂針頂白.深筋多用扁頂針.
易出現毛邊,封膠,拉模拉傷,拉白
p.l.面/分 公母模碰穿插穿 型面/合 封膠 ,斜頂封膠,
模線 滑塊封膠
封閉模腔
易出現合模線毛邊大或多膠.
塑膠模具結構及其作用與品質特性4
*產品名稱對慶模具結構及品質特性
產品部 位名稱
澆口頂出位Fra bibliotek對應模具 結構名稱
塑胶模具结构基础知识
塑胶模具结构基础知识一、引言塑胶模具是工业生产中常用的一种工具，用于制造各种塑胶制品。
它的结构是非常重要的，直接影响到塑胶制品的成型效果和质量。
本文将介绍塑胶模具结构的基础知识，包括模具的组成部分、常见的模具结构形式以及模具的工作原理等。
二、塑胶模具的组成部分1. 模具座：模具座是模具的基础部分，用于支撑和固定模具的其他部分。
它通常由铸铁或铝合金等材料制成，具有足够的强度和刚性。
2. 上模板：上模板是模具的上部，用于承受注塑机的顶出力和模具的各种动作力。
它通常由优质的工具钢制成，具有高硬度和耐磨性。
3. 下模板：下模板是模具的下部，用于承受注塑机的射出力和模具的各种定位力。
它的结构和材料与上模板类似。
4. 滑块：滑块是模具中的一个可移动部件，用于实现模具的顶出动作。
它通常由铜合金或钢制成，具有良好的耐磨性和低摩擦系数。
5. 模腔：模腔是模具中的一个空腔，用于形成塑胶制品的外形。
它的形状和尺寸应与所需的塑胶制品相匹配。
6. 模芯：模芯是模具中的另一个空腔，用于形成塑胶制品的内部结构。
它的形状和尺寸也应与所需的塑胶制品相匹配。
7. 导柱和导套：导柱和导套用于实现模具的定位和导向，以确保模具的准确定位和运动的精度。
8. 射嘴：射嘴是连接注塑机和模具的部件，用于将熔化的塑胶注入模腔或模芯中。
9. 冷却系统：冷却系统用于控制模具温度，以确保塑胶制品成型的质量。
它通常由冷却水道组成，通过冷却水的流动来吸收和带走热量。
三、常见的模具结构形式1. 单模：单模是最简单的模具结构形式，只有一个模腔和一个模芯。
它适用于制造单个塑胶制品。
2. 多腔模：多腔模具具有多个模腔和模芯，可以同时制造多个塑胶制品。
它的生产效率高，但模具结构复杂。
3. 套模：套模由一对上下模组成，上模具有模腔，下模具有模芯。
它适用于制造中空或多层塑胶制品。
4. 滑动模：滑动模具的模腔和模芯都可以在模具中滑动，以实现复杂形状的塑胶制品的成型。
5. 侧拉模：侧拉模具的模腔和模芯可以在模具中侧向移动，以实现带有侧壁的塑胶制品的成型。
塑料模具结构及工作原理
2019/12/28
4
注射模的工作原理
模腔在注射成型過程中可被合模系 統提供的合模力鎖緊,以避免它在塑料 熔體的壓力作用下漲開. 注射機從噴 嘴中注射出的塑料熔體經由開設在定 模中央的主流道進入模具,再由分流道 和澆口進入模腔,待熔體充滿模腔并經 過保壓,補縮和冷卻定型之后,合模系 統便帶動動模后撤復位,從而使動模和 定模兩部分從分型面處開啟.
15
三板模結構
2019/12/28
16
三板模結構
2019/12/28
17
三板模結構
由于增設一個中間板,雙分型面注 射模的整體結構將會比二板模結構變 的復雜,模具加工難度也相應提高,模 具重量和成本也會增大,因此,三板模 多用于采用點澆口的單模腔或多模腔 成型生產中,而對于大型制品或流動性 差的塑料成型則比較少用
2019/12/28
18
常見結構簡單介紹
結構一
2019/12/28
帶斜銷的二板模
19
常見結構簡單介紹
結構二
二次頂出式二板模
2019/12/28
20
常見結構簡單介紹
結構三
帶斜銷和母模滑塊的二板模
2019/12/28
21
常見結構簡單介紹
結構四
一般形式三板模(帶斜銷)
2019/12/28
22
常見結構簡單介紹
2019/12/28
10
注射模的結構組成
支承零部件
安裝固定或支承成型零部件等上述 几種功能結構,包括各種模板(上固定板, 下固定板,母模板,公模板,上頂出板,下 頂出板剝料板等),支承柱,模腳等
排氣結構
主要是開設排氣槽,排除模腔中 的空氣和塑料本身揮以出的氣體.
常用注塑模具的结构及原理
常用注塑模具的结构及原理引言注塑模具是注塑成型工艺中不可或缺的一局部。
它是将熔化的塑料通过高压注射进模具腔内，并在模具中冷却凝固后，成型出产品的关键工具。
本文将介绍常用的注塑模具结构及其原理，以帮助读者对注塑模具工艺有更深入的了解。
注塑模具结构通常，注塑模具由模具基座、进料系统、射嘴、冷却系统和产品腔等局部组成。
下面将详细介绍每个局部的结构及其作用。
模具基座模具基座是注塑模具的支撑结构，通常由钢材制成。
它提供了模具各个局部的固定位置，稳定模具的整体结构。
进料系统进料系统包括料斗、导向套筒和喷嘴等局部。
它的作用是将熔融的塑料从料斗中引导到模具腔内，并确保塑料的顺利注入。
射嘴射嘴是连接进料系统和模具腔的局部。
它起到了控制塑料注塑速度和方向的作用，确保塑料顺利注入模具腔内。
冷却系统冷却系统用于控制模具腔内的温度，以保证塑料在模具中快速冷却凝固。
常见的冷却系统结构包括冷却水道和冷却盘等。
产品腔产品腔是用于成型产品的局部，它的形状和尺寸决定了最终成型产品的外观和尺寸精度。
根据需要，可以设计多个产品腔来同时成型多个产品。
注塑模具原理注塑模具的工作原理是将熔化的塑料通过高压注射进模具腔内，并在模具中冷却凝固后，成型出产品。
下面将详细介绍注塑模具的原理。
1.封闭阶段：当模具合上时，模具腔形成封闭空间。
在此阶段，塑料从进料系统进入模具腔内，并将模具腔填满。
2.保压阶段：在封闭阶段结束后，需要继续给塑料施加一定的压力，以保证塑料在冷却过程中不受外界影响而变形。
这个阶段的时间和压力由产品的尺寸和塑料材料的特性决定。
3.冷却阶段：在保压阶段结束后，模具中的冷却系统开始工作，通过冷却水道和冷却盘等结构，将热量快速带走，使塑料快速冷却凝固。
4.开模阶段：当塑料完全冷却凝固后，模具翻开，成型产品被取出。
开模阶段需要小心操作，以防止产品损坏或模具损坏。
注塑模具的原理基于塑料的物理与化学特性，通过控制温度和压力等参数，可以精确地控制产品的尺寸和质量。
塑料模具结构与原理
塑料模具结构与原理塑料在当今这个社会无处不见，它在人们的生活中成了不可缺少的角色。
当然塑料模具的市场和前景同样是无可限量的！下面是我从事塑料模具的工作经验之谈，希望你能领悟一二。
在下面的介绍中，我都是用最通俗易懂的讲法来解释。
我们一起来了解塑料模具吧！模具结构---实例剖析----设计程序-----模架(塑料模具)这一部分我们主要讲解塑料模具的通用结构和模具的构成以及设计时的要点。
一模具结构上面是模具架的三视图和立体图.定模座板(面板)：上夹板，面板等。
它的作用是将前模固定在上面。
流道板（水口板）：刮板，水口板等。
它的作用就是在开模时把流道中的料去除。
定模固定板：A板等。
它的主要作用是和B板一起成型产品。
推板：脱料板等。
它的主要作用是在开模时将产品从模具中脱出。
动模固定板：B板等。
它的主要作用是和A板一起成型产品。
垫板：它的作用是加强A板的强度和固定A板上的一些零件。
垫块：模脚，方铁等。
它的作用是让顶板有足够的活动空间。
顶板：它的主要作用是固定顶针并在开模时通过注射机的顶杆推动顶针。
动模座板：下夹板，底板等。
它的主要作用是将后模固定在上面。
导柱和导套：它们的主要作用是起导向作用，使前后模可以顺利完成所有的动作。
顶针：它的主要作用是在开模时将产品从推出。
塑料模具到底是怎样工作的呢？我们先看下面的图片。
模具动作示意图注射机通过绿色部分（喷嘴）箭头1的方向向模具注射塑料。
于是红色部分就充满了塑料，也就是成了产品的样子。
（红色部分在注射机没有注射塑料之前是空的，也就是模具的型腔）。
图中红色部分就是我们常说的产品。
当经过注射，加压，保压，冷却后，模具沿着箭头2和3分开，当分到一定距离时，蓝色部分（推杆）沿箭头4的方向，将塑料产品顶出模具型腔。
这就是塑料模具的基本工作原理。
用一句话讲就是将加热成流动的塑料注入我们做好的模具中，让塑料变成我们所要求的形状，并把它从模具中取出的过程。
注塑机进胶过程这是塑料模具的另一个分支,也是必须知道的.对设计模具特别是对模具的装夹工作很有好处.注塑机进胶过程如下图料从料斗中向注塑机内部流动,这些料在注塑前有的要烘,就是去水份;有的不用烘.流到注塑机内部后经过注塑机螺杆把料压向模具内部,同时料也被分段加热到流动状态.料进入模具后进行保压,冷却,顶出,完成整个动作过程.二．实例剖析模具常见结构形式此图是上下模仁合在一起的样子。
