机电一体化系统设计与装调技术项目-样题

合集下载

机电一体化组装与调试技能竞赛题目一套

机电一体化组装与调试技能竞赛题目一套

一套技能大赛题目机电一体化设备组装与调试工作任务书请你按要求在4h内完成下列工作任务一、请按图1及其要求完成工件分拣设备的组装电感式接近开关、光纤传感器,气缸等应根据控制要求选择安装位置,并调试至满足工件的分拣要求。

二、根据工作要求画出电气原理图,并完成电路、气路的连接。

(1)电气原理图应画在《工件分拣设备电气原理图》的图纸上(表004);电气原理图的绘制,图形符号的使用应符合中华人民共和国国家标准,使用非中华人民共和国国家标准的图形符号时,应说明参照的标准名称。

(2)气动原理图应画在《工件分拣设备气动原理图》的图纸上(表005);气动原理图的绘制,图形符号的使用应符合中华人民共和国国家标准,使用非中华人民共和国国家标准的图形符号时,应说明参照的标准名称。

(3)电、气路连接应符合工艺要求和安全要求,所有导线应放入线槽,凡是选手接的导线和气管应走向合理,并绑扎。

(4)元件、器件的金属外壳,应可靠接地。

(5)按照给定的I/O分配编程(表006)三、按图1的要求以及附图2所给的尺寸及其完成设备的组装,并且按照选手画的气动原理图进行气路连接。

四、根据工件分拣设备的工作要求编写PLC控制程序和设置变频器参数。

(1)编写程序可用基本指令,也可以使用步进指令或功能指令;(2)可用GX软件编程,也可用FX软件编程。

(3)变频器正转频率为25HZ,反转频率为30HZ,加减速时间小于1S。

五、设备调试。

(1)机械部件、传感器等元件的安装位置及其PLC的控制程序应相互配合,协调动作,保证分拣的准确。

(2)机械部件、传感器等元件的安装位置及其PLC的控制程序应保证皮带输送机启动和停止的位置和时间的准确。

(3)调节气路中的流量调节阀,使气缸活塞杆伸出和缩回的速度适中。

(4)机械手运行协调,夹持传送工件可靠(请将机械手的工件传送速度调试到满足设备控制要求)。

请你仔细阅读工件分拣设备的相关说明,避免完成工作任务时出错一、工件分拣设备的部件与器件工件分拣设备主要部件、器件和元件的名称和安装位置如图1所示:1.供料部件由供料盘和供料架组成。

机电一体化设备组装与调试试题及评分标准

机电一体化设备组装与调试试题及评分标准

机电一体化技能展示



一、设备组成及工作情况描述
1.工作情况描述:
XX生产线用于往返运料装运工作,要求来料(用金属件表示来料)第一次到达第一个传感器时,传送带立即停止运行,2S后,继续运行,到达第二个传感器后,传送带立即停止,2S后反向运行,至第二次到达第一个传感器后,传送带立即停止,2S后反向运行,如此反复。

初始状态:来料位于进料口,传送带通电即运行。

2.设备组成:
生产设备终端设备的组成示意图如图1-1所示。

该设备使用的控制元件及功能,指示元件及其功能如表1-1所示。

图1-1生产终端设备组成示意图
表1-1控制元件及功能,指示元件及其功能
按图1-2所示的要求,将传送带输送机、光电传感器、连接开关、汽缸和出料斜槽等组装在台面上。

生产线终端设备的批示灯部件,根据台面情况,自己确定安装位置。

图1-2生产设备位置装配图
3.画出电气原理图,并根据电气原理图连接电路。

4.编写控制生产线终端设备动作的PLC程序(梯形图),并调试运行通过。

机电一体化设备组装与调试技能展示评分表
工位号号
展示现场记录。

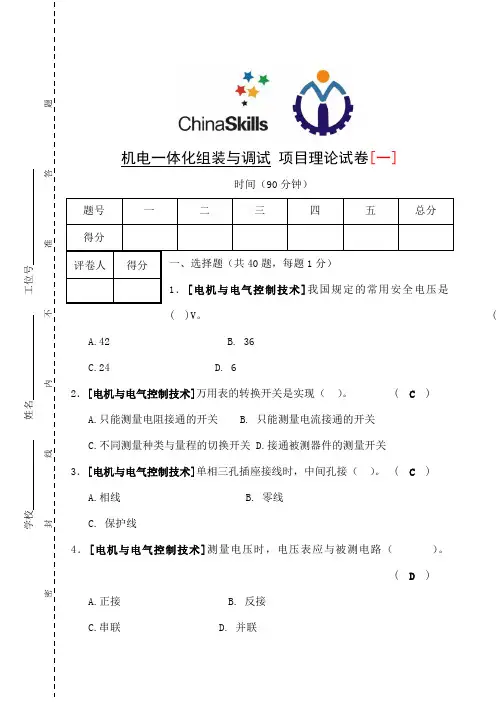

机电一体化安装与调试项目理论试题【一】北京铁路电气化学校

机电一体化安装与调试项目理论试题【一】北京铁路电气化学校

机电一体化组装与调试 项目理论试卷[一]时间(90分钟)题号 一二三四五总分得分一、选择题(共40题,每题1分)1.[电机与电气控制技术]我国规定的常用安全电压是( )V 。

(A.42B. 36C.24D. 62.[电机与电气控制技术]万用表的转换开关是实现( )。

( C )A.只能测量电阻接通的开关B. 只能测量电流接通的开关C.不同测量种类与量程的切换开关D.接通被测器件的测量开关3.[电机与电气控制技术]单相三孔插座接线时,中间孔接( )。

( C ) A.相线 B. 零线C. 保护线4.[电机与电气控制技术]测量电压时,电压表应与被测电路( )。

( D )A.正接B. 反接C.串联D. 并联评卷人得分学校 姓名 工位号 .密 封 线 内 不 准 答 题5.[电机与电气控制技术]三相笼型异步电动机采用-∆减压启动时,将定子绕组先连接为联结,绕组启动电流为全压启动时电流的()。

( B)A.3倍B. 1/3倍C.1倍D. 1/根号36.[电机与电气控制技术]配电箱上的母线其相线应涂颜色标识,其中中性线(N)应涂()色。

( D)A.黄B. 绿C.红D. 淡蓝7.[电机与电气控制技术]根据生产机械运动部件的行程或位置,利用()来控制电动机的工作状况称为行程控制原则。

( C)A.电流继电器B. 时间继电器C.位置开关8.[电机与电气控制技术]具有过载保护的接触器自锁控制电路中,实现欠电压和失电压保护的电器是()。

( C)A.熔断器B. 热继电器C.接触器9.[传感器检测技术]若接近开关有棕、黑、蓝、白四根接线,以下哪个叙述不准确( C)A. 黑色接信号常开触点B. 棕色接电源正极C. 白色是接地线D. 蓝色接电源负极10.[传感器检测技术]三线制传感器有棕、黑、蓝三根接线,以下哪个叙述不准确?( C)A.棕色接电源正极B. 蓝色接电源负极C.黑色接电源负极11.[传感器检测技术]传感器能感知的输入变化量越小,表示传感器的()。

机电一体化设备组装与调试训练题31(08).

机电一体化设备组装与调试训练题31(08).

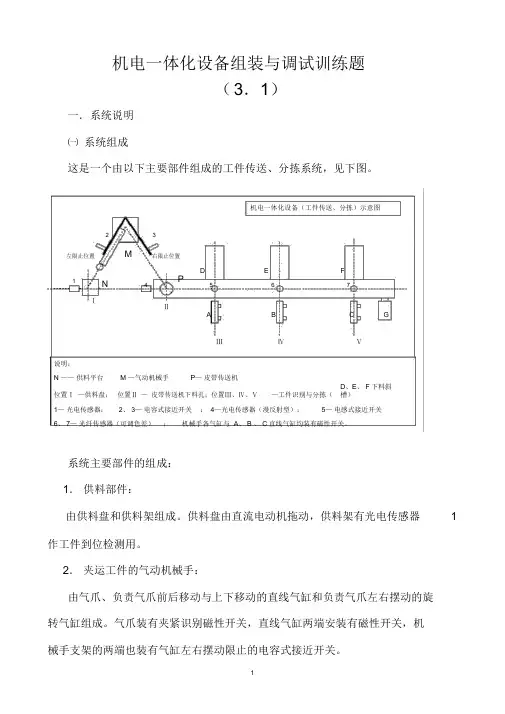

机电一体化设备组装与调试训练题(3.1)一.系统说明㈠系统组成这是一个由以下主要部件组成的工件传送、分拣系统,见下图。

机电一体化设备(工件传送、分拣)示意图2 3左限止位置M 右限止位置1 P D E FN 4 5 6 7 ⅠⅡA B C GⅢⅣⅤ说明:N ——供料平台M —气动机械手P—皮带传送机位置Ⅰ —供料盘;位置Ⅱ —皮带传送机下料孔;位置Ⅲ、Ⅳ、Ⅴ—工件识别与分拣(D、E、 F下料斜槽)1—光电传感器;2、 3—电容式接近开关; 4—光电传感器(漫反射型);5—电感式接近开关6、 7—光纤传感器(可调色差);机械手各气缸与 A、 B 、 C直线气缸均装有磁性开关。

系统主要部件的组成:1.供料部件:由供料盘和供料架组成。

供料盘由直流电动机拖动,供料架有光电传感器 1 作工件到位检测用。

2.夹运工件的气动机械手:由气爪、负责气爪前后移动与上下移动的直线气缸和负责气爪左右摆动的旋转气缸组成。

气爪装有夹紧识别磁性开关,直线气缸两端安装有磁性开关,机3.进行工件传送分拣的皮带传送机皮带传送机部件包括装在位置Ⅱ下料孔旁的光电传感器、安装在位置Ⅲ的电感式接近开关、安装在位置Ⅳ、位置Ⅴ的光纤传感器;、直线气缸 A、B、C都装有磁性开关,对应位置装有出料斜槽D、E、F。

工件可在皮带传送机上接受检测、加工和分拣。

皮带传送机由三相交流电动机(带减速箱)拖动,交流电动机转速由变频器(三菱 E500)控制。

要求传送带加、减速时间少于1s。

4.其它器件控制气缸的电磁阀共7 个(单线圈电磁阀 3 个,双线圈电磁阀 4 个);气动二联件 1 个;指示灯 1 组[HL1(黄)、HL2(绿)、HL3(红)、HL4(黄)、HL5(绿)、HL6(红) ] ;按钮 1 组[SB1~SB3(带自锁);SB4~SB6(点动式) ] ;开关 1 组( SA1~SA2);蜂鸣器 1 个;三相交流电源控制板1 块;接线排 1 组。

PLC(FX2N—— 48MR)1 个;变频器( E—500)1 个。

机电一体化安装与调试项目理论试题【五】北京工贸技师学院【范本模板】

机电一体化安装与调试项目理论试题【五】北京工贸技师学院【范本模板】

2014年北京市中等职业院校电工电子专业技能大赛机电一体化设备组装与调试项目理论试卷[五]时间(90分钟) 题号 一 二三 四 五 总分 得分一、选择题(共40题,每题1分)1.[电机与电气控制技术] 时间继电器的作用是 。

( D )A 、短路保护B 、过电流保护C 、延时通断主回路D 、延时通断控制回路2.[电机与电气控制技术]在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是 。

( C )A 、全为串联B 、全为并联C 、起动按钮并联,停止按钮串联D 、起动按钮串联,停止按钮并联3.[电机与电气控制技术]三相异步电动机在运行时出现一相电源断电,对电动机带来的影响主要是 。

( B )A 、电动机立即停转B 、电动机转速降低、温度升高C 、电动机出现振动及异声D 、电动机反转4.[电机与电气控制技术]改变交流电动机的运转方向,调整电源采取的方法是 。

( A )A 、调整其中两相的相序B 、调整三相的相序C 、定子串电阻D 、转子串电阻5.[电机与电气控制技术]欠压继电器的符号 。

( A )A 、UB 、UC 、U=D 、U 评卷人得分2014年北京市中等职业院校电工电子专业技能大赛6.[电机与电气控制技术]交流接触器的主触头产生的电弧是 . ( B )A 直流电弧B 交流电弧 C交流或直流电弧 D都不是7.[电机与电气控制技术]变压器在传输电能时与变压器负载大小无关的损耗是运行. ( D ) A、涡流损耗 B、磁滞损耗C、铜损D、铁心损耗8.[电机与电气控制技术]电气控制方法中,最基本应用最广的方法 . (A)A、继点接触器控制法B、计算机控制法C、 PLC控制法D、单片机控制法9.[电机与电气控制技术]由气源设备组成的系统称为。

(A)A、气源系统B、后冷却器C、空气压缩机D、气压马达10.[电机与电气控制技术]设交流电压u1=310Sin(ωt-30o)伏,u2=310Sin(ωt-45o)伏,则u1与u2的相位关系是。

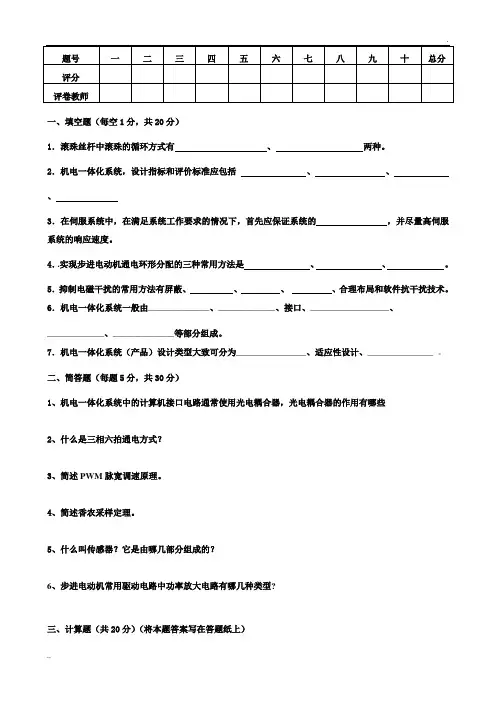

机电一体化系统设计试题与答案

机电一体化系统设计试题与答案

一、填空题(每空1分,共20分)1.滚珠丝杆中滚珠的循环方式有、两种。

2.机电一体化系统,设计指标和评价标准应包括、、、3.在伺服系统中,在满足系统工作要求的情况下,首先应保证系统的,并尽量高伺服系统的响应速度。

4..实现步进电动机通电环形分配的三种常用方法是、、。

5.抑制电磁干扰的常用方法有屏蔽、、、、合理布局和软件抗干扰技术。

6.机电一体化系统一般由______________、_____________、接口、__________________、_____________、______________等部分组成。

7.机电一体化系统(产品)设计类型大致可分为________________、适应性设计、________________。

二、简答题(每题5分,共30分)1、机电一体化系统中的计算机接口电路通常使用光电耦合器,光电耦合器的作用有哪些2、什么是三相六拍通电方式?3、简述PWM脉宽调速原理。

4、简述香农采样定理。

5、什么叫传感器?它是由哪几部分组成的?6、步进电动机常用驱动电路中功率放大电路有哪几种类型?三、计算题(共20分)(将本题答案写在答题纸上)(一)、(10分)三相变磁阻式步进电动机,转子齿数Z=100,双拍制通电,要求电动机转速为120r/min ,输入脉冲频率为多少?步距角为多少?(二)、(10分) 光栅传感器,刻线数为100线/mm ,设细分时测得莫尔条纹数为400,试计算光栅位 移是多少毫米?若经四倍细分后,记数脉冲仍为400,则光栅此时的位移是多少?测量分辨率是多少? 四、综合分析题(共30分)(一)、分析、说明如图所示计算机控制系统中信号变换与传输的过程、原理。

(二)、伺服控制系统一般包括哪几个部分?每部分能实现何种功能?一、填空题(每空1分,共20分)1、内循环、外循环2、性能指标 系统功能 使用条件 经济效益3、稳定性4、 1)采用计算机软件分配器 2)小规模集成电路搭接的硬件分配器 3)专用模块分配器5、隔离 滤波 接地6、机械本体 动力与驱动 执行机构 传感器检测部分 控制及处理部分7、开发性设计 变参数设计二、简答(每题5分,共30分)1. (1)能保护系统元件不受高共模电压的损害,防止高压对低压信号系统的损坏。

中职《机电一体化设备组装与调试》项目样题3

中职《机电一体化设备组装与调试》项目样题3

《机电一体化设备组装与调试》项目样题工作任务书请你在4h内,按要求完成下列工作任务一、按分拣设备部件组装图(见附页,图号为001)及其要求和说明,在铝合金工作台上组装××生产线分拣设备。

二、按分拣设备气动系统图(见附页,图号为002)及其要求和说明,连接××生产线分拣设备的气路。

三、请你仔细阅读××生产线分拣设备的有关说明,然后根据你对设备及其工作过程的理解,在赛场提供的图纸(见附页,图号为003)上,画出××生产线分拣设备的电气原理图,并在标题栏的“设计”和“制图”行填写自己的工位号。

四、根据你画出的电气原理图,连接××生产线分拣设备的电路。

电路的导线必须放入线槽,凡是你连接的导线,必须套上写有编号的编号管。

五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产线分拣设备的PLC控制程序和设置变频器的参数。

六、请你调整传感器和位置或灵敏度,调整机械零件的位置,完成××生产线分拣设备的整体调试,使该设备能正常工作,完成物件的加工、分拣和组合。

××生产线分拣设备××生产线分拣设备各部分的名称如图2示;气动机械手各部分的名称如图2所示。

××生产线生产金属圆柱形和塑料圆柱形两种元件,该生产线的分拣设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。

触摸屏的画面设置:包括‘机电一体化元件加工、分拣设备”和“工位号”(填写自己的工位号)文字框、日期/时间显示(触摸屏时间)、工作方试二的实时动态“套数显示”设置工作方式“SA1”(转换开关SA1转换旋钮在朝上位置时,为工作方式一;转换开关SA1l转换旋钮朝右位置时,为工作方式二)、设置“启动按钮”、“停止按钮”和“次品按钮”、设置套数设置按钮“+1”和“-1”、“数据清除按钮”,具体位置和布局如下图1所示图1设备触摸屏画面布置图图2××生产线分拣设备各部分的名称一、部件的初始位置启动前,设备的运动部件必须在规定的位置,这些位置称作初始位置。

2023年机电一体化设备组装与调试试新版题库

2023年机电一体化设备组装与调试试新版题库

秋学期《机电一体化设备组装和调试》期考试题秋学期期考试卷科目:《机电一体化设备组装和调试》出题老师:使用班级:一、单项选择题(每题2分,共1分)1.滚珠丝杠副传动效率高达0.90以上,为滑动丝杠副()A.6倍B.0.5倍C.3~4倍D.10~20倍2.滚动直线导轨副承载能力是平面滚道形式()A.23倍B.13倍C.4倍D.33倍3.常将多轴驱动系统惯性载荷折算成等效单轴系统,并使折算后单轴系统和折算前多轴系统保持()A.动力性能不变B.运动性能不变C.静力性能不变D.稳态性能不变4.启动或反向时,系统输入运动和输出运动之间差值就是系统()A.负载动量B.机械能量C.失动能D.失动量5.齿轮传动总等效惯量随传动级数( )A.增长而减小B.增长而增长C.减小而减小D.改变而不变6.在设计滚珠丝杠副时所规定硬度HRC()A.越小其硬度系数就越小B.越大其硬度系数就越小C.越大其硬度系数就越大D.大小和其硬度系数无关7.滚珠丝杆螺母副结构有两类:内循环反向器式和()A.外循环插管式B.外循环反向器式C.内、外双循环D.内循环插管式8就滚珠丝杠副压杆稳定性和临界转速比较,一端固定一端自由结构形式()A.比一端固定一端游动低B.比一端固定一端游动高C.和一端固定一端游动相等D.为最高9.对步进电动机进给系统中齿轮传动装置进行传动比分派标准是( )A.最大负载惯量标准B.最小负载惯量标准C.最大负载转矩标准D.最小负载转矩标准 10.据齿轮系传动比最佳分派条件,简化最佳速比分派关系为( )A.2212i i =B. 2212i i =C. 212i i =D. 212i i =11.偏心轴套调整法是采用偏心轴套旋转来改变( )A.两齿轮轴向位移量以消除齿侧间隙B.齿轮之间中心距以消除齿侧间隙C.两齿轮相对旋转角位移消除间隙D.两薄片齿轮之间垫片厚度以消除间隙 12.滚动摩擦系数几乎和运动速度无关,其动摩擦力和静摩擦力之差( )A.极大B.极小C.为零D.为无穷大 13.在开环步进电机-丝杠系统中,传动比大小和系统步进电机( )A.转动角相关B.步距角相关C.失调角相关D.控制角相关 14.滚珠丝杠螺母副结构类型有两类:外循环插管式和( )A.内循环插管式B.外循环反向器式C.内、外双循环D.内循环反向器式15.齿轮传动机构采用消隙方法,可以消除齿侧间隙及其导致( ) A.换向误差 B.换向死区 C.换向冲击 D.换向阻力 16.滚珠丝杠副可以将直线运动变为( )A.旋转运动B.直线运动C.螺旋运动D.正弦运动 17.工作机械负载特性是工作机械在运营过程中( ) A.运营阻力和转速关系 B.运动质量和转速关系 C.功率和转速关系 D.运动惯性和转速关系18.负载转动惯量由实行部件和上面装夹具、工件或刀具、滚珠丝杠、联轴器等直线和旋转运动部件质量或惯量折合到( )A.齿轮轴上惯量组成B.输出轴上惯量组成C.电动机轴上惯量组成D.丝杠轴上惯量组成19.齿轮传动总等效惯量随传动级数( )A.增长而减小B.增长而增长C.减小而减小D.改变而不变20.滚珠丝杠副螺纹滚道型面截面形状有()A.单圆弧型面和抛物线型面B.双圆弧型面和椭圆弧型面C.抛物线型面和椭圆弧型面D.单圆弧型面和双圆弧型面21.导轨截面为矩形截面滚动导轨承载时其受力()A.上下方向相等但左右不等B.上下左右各方向大小相等C.上下方向不相等但左右相等D.上下左右各方向大小均不相等22.启动或反向时,系统输入运动和输出运动之间差值就是系统()A.定位误差B.系统误差C.静态误差D.死区误差23.在设计滚珠丝杠副时工作()A.越平稳所选载荷系数越大B.条件越恶劣所选载荷系数越小C.条件越恶劣所选载荷系数越大D.条件情况和载荷系数选择无关24.滚珠丝杠副为单圆弧型面螺纹滚道时,其接触角随轴向负荷()A.增大而减小B.增大而增大C.减小而增大D.减小而减小25.在开环步进电机-丝杠系统中,齿轮副传动装置传动比大小和系统()A.丝杠长度相关B.导轨长度相关C.丝杠导程相关D.导轨刚度相关26.在设计滚动导轨副时滑座()A.运动速度越小所选载荷系数越大B.运动速度越大所选载荷系数越大C.运动无冲击时所选载荷系数越大D.运动情况和载荷系数选择无关27.滚珠丝杠副为双圆弧型面螺纹滚道时,其接触角()A.随轴向负荷改变而改变B.随径向负荷改变而改变C.不随轴向负荷而改变D.不随径向负荷改变而改变28.摩擦力引发死区误差实质上是在驱动力作用下,传动机构为克服静摩擦力而产生( )A.弹性变形B.局部变形C.屈服变形D.塑性变形 29.在开环步进电机-丝杠系统中,齿轮副传动装置传动比大小和系统( ) A.丝杠长度相关 B.导轨长度相关 C.丝杠导程相关 D.导轨刚度相关 30.摩擦力引发死区误差实质上是在驱动力作用下,传动机构为克服( )A.动摩擦力而产生弹性变形B.静摩擦力而产生弹性变形C.惯性力而产生弹性变形D.负载力而产生弹性变形 31.在设计滚动导轨副时其滑座( )A.运动速度越小所选载荷系数越大B.运动速度越大所选载荷系数越小C.运动情况和载荷系数选择无关D.运动速度越大所选载荷系数越大 32.计算齿轮传动系统时非随机载荷采用( )A.方和根综合法B.回归分析综合法C.峰值综合法D.正交实验法33.数字式传感器检测系统传感器输出信号为( ) A.模拟信号 B.电流信号 C.电压信号 D.增量码信号 34.频率调制是让一个高频载波信号频率随( ) A.调制信号而改变过程 B.调幅信号而改变过程 C.载波信号而改变过程 D.调频信号而改变过程 35.滤波器截止频率是指滤波器幅频特性值等于( ) A. K 2所相应频率 B. 2K所相应频率C. 2K 所相应频率 D. K 2所相应频率36.光栅栅距为0.02mm ,则通过四细分后,每个计数脉冲代表位移量为( )A.0.05mm B.0.005mm C.0.5mm D.5mm37.当传感器输出信号是电参量形式时,需要采用基础转换电路将其转换成()A.电压量后再送入后续检测电路B.电容量后再送入后续检测电路C.电感量后再送入后续检测电路D.电阻量后再送入后续检测电路38.小信号双线变送器是将现场薄弱信号转化为4~20mA标准电流输出,然后通过一对双绞线传送信号以()A.实现强电信号和弱电信号隔离B.实现信号和电源一起传送C.实现信号幅度线性调制和解调D.实现信号脉宽调制和解调39.调频波解调可以先将调频波变换成()A.调幅波后进行幅值检波B.调频波后进行幅值检波C.调频调幅波后进行幅值检波D.调相调幅波后进行幅值检波40.旋转变压器转子相对定子位置通过测量出转子绕组中感应电动势()A.相位来拟定B.频率来拟定C.幅值来拟定D.脉宽来拟定41.当传感器输出信号是电参数形式时,需要采用基础转换电路将其转换成()A.电阻形式 B. 电容形式 C.脉冲形式 D.电量形式42.线性调幅就是让载波()A.幅值随调制信号按线性规律改变B.频率随调制信号按线性规律改变C.相位随调制信号按线性规律改变D.阻尼比随调制信号按线性规律改变43.绝对值检测电路特点是将交变()A.连续信号变换为离散信号B.直流信号变换为交流信号C.双极性信号变换为单极性信号D.模拟信号变换为数字信号44.旋转变压器鉴相工作方法是依据旋转变压器转子绕组中感应电动势()A.频率来拟定被测位移大小方法B.相位来拟定被测位移大小方法C.幅值来拟定被测位移大小方法D.脉宽来拟定被测位移大小方法45.将传感器输出信号电参数形式信号转换成电量形式信号需要采用()A.闭环控制电路B.反馈控制电路C.基础转换电路D.功率放大电路46.隔离放大器信息传输可以通过()A.电阻直通实现B.电桥整流实现C.放大电路实现D.磁路实现 47.滤波器截止频率是指滤波器幅频特性值等于( )A.K 2所相应频率B.2K所相应频率C.2K 所相应频率 D.K 2所相应频率48.旋转变压器鉴幅式工作方法是通过检测转子绕组中感应电动势( ) A.相位来拟定被测位移大小方法 B.频率来拟定被测位移大小方法 C.幅值来拟定被测位移大小方法 D.脉宽来拟定被测位移大小方法 49. n 细分是指使传感器输出改变( )A.1/(n+1) 周期时计一个数B.1/n 周期时计一个数C.n 周期时计一个数D.n +1周期时计一个数 50.共模克制比就是( )A.共模增益和差模增益之比B.闭环增益和开环增益之比C.开环增益和闭环增益之比D.差模增益和共模增益之比秋学期《机电一体化设备组装和调试》期考试题答题卡年级:出题老师:班别_______________ 姓名_______________分数_____________ 一、选择题(每题2分,共100分)秋学期《机电一体化设备组装和调试》期考技能试题秋学期技能期考任务书科目:《机电一体化设备组装和调试》出题老师:班级:姓名:总分:配分任务3:变频器设立(15)(1)按规定连接变频器控制电路;(2)设立变频器相应参数。

机电一体化设备组装与调试样题

机电一体化设备组装与调试样题

机电一体化设备组装与调试样题2016年全国职业院校技能大赛选拔赛(中职组)机电一体化设备组装与调试赛项样题请你仔细阅读配料装置的工作说明,在240min内,按要求完成下面的工作任务。

在完成工作任务的过程中,请你遵守安全操作规程。

工作任务与要求一、按《警示灯与接料平台组装图》组装警示灯和接料平台。

二、按《配料装置组装图》组装配料装置,并满足图纸提出的技术要求,其中触摸屏的安装位置自定,要求安装合理方便操作。

三、请你按《配料装置气动系统图》连接连接配料装置的气路。

气管与接头的连接必须可靠,不漏气;气路的走向合理,符合安全要求;气管与信号线、导线等不能绑扎在一起。

四、根据PLC输入输出端子(I/O)分配表,如表1所示,在赛场提供的图纸上画出配料装置电气控制原理图并连接电路。

你连接的电路应符合下列要求:1. 凡是你连接的导线,必须套上写有编号的编号管。

交流电机金属外壳与变频器的接地极必须可靠接地。

2. 工作台上各传感器、电磁阀控制线圈、送料直流电机、警示灯、触摸屏的连接线,必须放入线槽内;为减小对控制信号的干扰,工作台上交流电机的连接线不能放入线槽。

表1 PLC输入输出端子(I/O)分配表图1 配料装置部件示意图料仓光电传感电感式传感器 光纤传感机械位置A警示气缸气缸气缸进料接料平台 出料槽Ⅲ 出料槽Ⅱ 出料槽Ⅰ程和故障状态的处理等,编写配料装置的PLC 控制程序、制作触摸屏画面和设置通讯参数、设置变频器的参数,其中电子过流保护电流为0.3A ,点动工作频率为15 Hz 。

注意:在使用计算机编写程序时,请你随时保存已编好的程序,保存的文件名为工位号+A (如3号工位文件名为“3A”)。

六、请你调整传感器的位置和灵敏度,调整机械部件的位置,完成配料装置的整体调试,使配料装置能按照要求完成调试与配料。

配料装置说明配料装置各部件和器件名称及位置如图1所示:接通配料装置电源后,若装置在原点则绿色警示灯闪烁,若不在原点则红色警示灯闪烁。

辽宁机电一体化设备组装与调试技能比赛模拟试题

辽宁机电一体化设备组装与调试技能比赛模拟试题

辽宁机电一体化设备组装与调试技能比赛模拟试题题目一:机电一体化设备组装与调试技能基础知识题目描述请简要回答以下问题:1.什么是机电一体化设备?2.机电一体化设备的特点是什么?3.机电一体化设备组装的步骤有哪些?4.机电一体化设备调试的主要内容包括哪些方面?5.您认为机电一体化设备组装和调试中最容易出现的问题是什么?解答1.机电一体化设备是将机械、电气、电子、液压、气动、传感器等元器件集成在一起的综合设备。

它可以通过电子控制系统来实现自动控制,实现生产过程的集成化和自动化。

2.机电一体化设备的特点主要有以下几点:–功能复杂:机电一体化设备的功能非常复杂,通常包括多个工艺流程和大量的操作步骤。

–综合性强:机电一体化设备需要集成多个领域的知识和技术,包括机械、电气、电子、液压、气动等方面。

–自动化程度高:通过电子控制系统,机电一体化设备可以实现自动化控制,减少人工操作,提高生产效率。

3.机电一体化设备组装的步骤一般包括以下几个环节:–设计和准备:根据设备的功能需求和工艺要求进行设计,并准备好所需的材料和元器件。

–总体组装:按照设备的总体结构进行组装,包括机械部分、电气部分、液压部分等的组装。

–管道安装:安装各类液压、气动和气体管路,并进行连接和密封。

–电气连线:将各类传感器、执行器、控制器等电气元件进行连接,并进行线路的调试和测试。

–调试与测试:对整个设备进行功能调试和性能测试,确保设备能够正常工作。

4.机电一体化设备调试的主要内容包括以下几个方面:–电气调试:对设备的电气部分进行调试,包括电气连线的正确性、电源电压的稳定性等。

–机械调试:对设备的机械部分进行调试,包括各个部件的安装是否正确、运动是否灵活等。

–控制系统调试:对设备的控制系统进行调试,包括控制程序的正确性、传感器数据的准确性等。

–整体性能测试:对整个设备进行综合性能测试,包括设备的工作效率、稳定性和可靠性等。

5.机电一体化设备组装和调试中最容易出现的问题包括以下几个方面:–配件不匹配:当所使用的配件不匹配时,可能会导致组装困难或无法正常工作。

《机电一体化设备组装与调试》项目竞赛样卷(中职组)

《机电一体化设备组装与调试》项目竞赛样卷(中职组)

《机电一体化设备组装与调试》项目竞赛样卷任务书福建·厦门2021年9月工作任务与要求一、按《设备组装图》(图号01)和《输送机构组装图》(图号04)组装配送装置,并满足图纸提出的技术要求。

二、自动I/O端口,连接配送装置的控制电路,你连接的电路应符合工艺规范要求。

三、连接配送装置的气路,使其符合工艺规范要求。

四、请你正确理解配送装置的配送要求、意外情况的处理等,制作触摸屏的界面,编写配送装置的PLC控制程序和设置变频器的参数。

注意:在使用计算机编写程序时,请你随时在计算机E盘保存已编好的程序,保存文件名为工位号加A(如03号工位文件名为“03A”)。

五、请你安装、安排传感器的位置和灵敏度,安排机械部件的位置,完成配送装置的整机调试,使配送装置能按照要求完成配送任务。

六、请你填写组装与调试记录中的有关内容。

注意:本次生产订单通过触摸屏进行设置。

图 1 配送装置示意图图2首页界面 配送装置说明配送装置如图1所示。

该装置能根据触摸屏设置的订单及要求进行生产。

配送装置运行前,设备应处于初始状态:机械手停靠在位置B 的上方、手臂和悬臂缩回、手爪张开、三个推料气缸的活塞杆缩回、各电动机不转动。

若配送装置的上述部件不在初始状态,在PLC 处于停止运行状态下,用手动操作电磁阀或相关器件方式使其处于初始状态。

接通电源,绿色警示灯亮,指示设备电源正常。

PLC 通电并处于“RUN ”状态(配送系统还没启动)时,若有关部件不在初始状态,触摸屏显示黑屏状态;若有关部件已在初始状态,触摸屏自动进入首页界面,同时启动配送系统,如图2所示。

界面正上方显示“欢迎进入配送系统”标题,标题的字符颜色每秒变换一次(颜色按“绿→红→黄→白→蓝”循环)00%),如图3(a)所示;倒计时结束后,倒计时标题和进度条消失,显示【调试界面】键和【生产界面】键,如图3(b)所示;此时可以按【调试界面】键,可进入调试监控界面;按【生产界面】键,可进入生产监控界面。

GZ-009机电一体化设备组装与调试机电(中职组)赛项样题

GZ-009机电一体化设备组装与调试机电(中职组)赛项样题

2015年全国职业院校技能大赛中职组机电一体化设备组装与调试赛项样题工件处理设备组装与调试工作任务书(B)2015·5一、工作任务与要求一、按《工件处理设备组装图》(图号01)组装工件处理设备,并满足图纸提出的技术要求。

二、按《工件处理设备电气原理图》(图号为02)连接电路,你连接的电路应符合工艺规范要求。

三、按《工件处理设备气动系统图》(图号03)连接工件处理设备的气路,使其符合工艺规范要求。

四、请你正确理解工件处理设备的检测和分拣要求、意外情况的处理等,制作触摸屏的各界面,编写工件处理设备的PLC控制程序和设置变频器的参数。

注意:在使用计算机编写程序时,请你随时保存已编好的程序,保存的文件名为工位号+A(如3号工位文件名为“3A”)。

五、请你安装、调整传感器的位置和灵敏度,调整机械部件的位置,完成工件处理设备的整体调试,使工件处理设备能按照要求进行生产。

二、工件处理设备说明1. 工件处理设备为先对金属件和白塑料件两种工件(黑色塑料件为生产过程中出现的不合格工件)进行加工,然后进行表面处理,再分拣打包的机电一体化设备。

2. 工件处理设备高速运行时,变频器的输出频率为30Hz;工件处理设备低速运行时,变频器的输出频率为25Hz(工件由A向B方向运行为传送带正转方向)。

工件处理设备各部件名称及位置如图1所示:图1 工件处理设备各部件名称及位置(a ) (b )(b ) (d )工件处理设备有“调试”和“运行”两种模式,由其按钮模块上的转换开关SA2选择。

当SA2在左挡位时,选择的模式为“运行”;当SA2在右挡位时,选择的模式为“调试”。

工件处理设备上电后,绿色警示灯闪烁,指示系统电源正常,同时触摸屏进入首页界面如图2所示。

将PLC 拨到运行状态,若系统不处于初始状态,则按钮模块上的指示灯HL1闪烁(每秒闪烁一次);若处于初始状态,则指示灯HL1熄灭。

工件处理设备的初始状态是:机械手的悬臂靠在右限止位置,悬臂和手臂气缸的活塞杆缩回,手指张开,斜槽气缸的活塞杆缩回。

机电一体化组装与调试赛项国赛样题

机电一体化组装与调试赛项国赛样题

全国职业院校技能大赛中职组机电一体化设备组装与调试赛项样题××智能生产设备组装与调试工作任务书中国.山东.潍坊工作任务与要求一、按《××智能生产设备组装图》(图号01)组装智能生产设备,并实现该设备的生产功能。

二、按《××智能生产设备电气原理图》(图号02)连接××智能生产设备的控制电路,你连接的电路应符合工艺规范要求。

三、按《××智能生产设备气动系统图》(图号03)安装气动系统的执行元件、控制元件和连接气路,调节气动系统的工作压力、执行元件的进气量。

使气动系统能按要求实现功能,气路的布局、走向、绑扎应符合工艺规范要求。

四、请你正确理解××智能生产设备的生产过程和工艺要求、意外情况的处理等,制作触摸屏的界面,编写××智能生产设备的PLC控制程序和设置变频器的参数。

注意:在使用计算机编写程序时,请你随时在计算机E盘保存已编好的程序,保存文件名为工位号加A(如03号工位文件名为“03A”)。

五、请你安装、调整传感器的位置和灵敏度,调整机械部件的位置,完成××智能生产设备的整机调试,使××智能生产设备能按照要求完成生产任务。

六、请你填写组装与调试记录中的有关内容。

注意!本次组装与调试的××智能生产设备,用触摸屏控制。

你可以同时使用触摸屏和按钮模块上按钮、开关控制,但没有加分。

你也可以单独使用按钮模块上的按钮、开关控制。

这时,你需要在《××智能生产设备电气原理图》上画出增加的电路,但原电路不能改动。

单独使用按钮模块上的按钮、开关控制不能得触摸屏的相关分。

××智能生产设备说明××智能生产设备有按照顾客的需求,完成产品原料配置,加工成型与检测,产品分拣包装,记录产品信息等功能。

GZ-009机电一体化设备组装与调试机电(中职组)赛项样题

GZ-009机电一体化设备组装与调试机电(中职组)赛项样题

GZ-009机电一体化设备组装与调试机电(中职组)赛项样题各位读友大家好!你有你的木棉,我有我的文章,为了你的木棉,应读我的文章!若为比翼双飞鸟,定是人间有情人!若读此篇优秀文,必成天上比翼鸟!篇一:机电一体化设备组装与调试赛项规程2016年全国职业院校技能大赛选拔赛(中职组)机电一体化设备组装与调试赛项规程一、赛项名称赛项编号:赛项名称:英语翻译:ZZXB201604 机电一体化设备组装与调试Electromechanical integration equipment assembly and debugging 赛项组别:赛项归属产业:二、竞赛目的通过机电一体化设备组装与调试赛项,促进与机电技术相关专业的行动导向的课程体系建设和改革创新的步伐,探索与机电技术相关的《PLC技术基础》、《自动控制原理》、《传感器及其应用》等课程理实一体化的教学方法和培养企业需要的高素质技能型人才的新途径、新方法。

展示职业教育教学改革的成果,推动职业教育专业建设和教学改革。

三、竞赛内容与时间(一)赛事内容参赛队根据工作任务书,完成以下工作任务:1.按组装图及要求组装设备部件和机电一体化设备; 2.按工作任务书分配的PLC输入输出端子和机电一体化设备的工作要求画出电气控制原理图并连接电路; 3.按气动系统图连接机电一体化设备的气路;中职二产 4.根据机电一体化设备的工作要求编写PLC控制程序和设置变频器参数; 5.制作触摸屏页面,设置通信参数,实现对机电一体化设备的监控; 6.对任务书拟定的机电一体化设进行调试,达到任务书规定的工作要求和技术要求,完成组装与调试记录的填写。

(二)时间及流程比赛时间为四小时。

四、竞赛方式机电一体化设备组装与调试技能赛项为团体赛,以市(州)为单位组队参赛,各市州可选派2队选手参赛(成都市可选派4队选手参赛),不得跨校组队,每校限报1支参赛队。

每支参赛队由2位参赛选手组成,按要求共同完成书面解答与实际操作一体的工作任务。

机电一体化设备组装与调试竞赛项目操作试题二(教师组)【范本模板】

机电一体化设备组装与调试竞赛项目操作试题二(教师组)【范本模板】

泰州市第八届职业(技工)学校技能大赛机电一体化设备组装与调试竞赛项目操作试题二(教师组)选手编号: 成绩注意:技能考试时间240分钟,总分100分。

一、 考试内容:工作任务与要求××生产设备是为某工作机械加工其中一个部件的机电一体化设备,该设备生产部件时有零件检测、零件加工和部件组装等三道工序。

请你在4h(四小时)内按要求完成××生产设备组装和调试一、按××生产设备的总装配图(见附页,图号为001)及其要求和说明,在铝合金工作台上组装××生产设备.二、按《××生产设备的气动系统图》(附页图号003)连接分装机的气路,并满足图纸提出的技术要求。

三、请你仔细阅读××生产设备的有关说明,根据如表1所示的PLC 输入输出端子(I/O )分配,然后根据你对设备及其工作过程的理解,在赛场提供的图纸上(见附页,图号为004)设计绘制××生产设备的电气控制原理图,并在标题栏的“设计”和“制图”行填写自己的工位号.四、根据你画出的电气控制原理图,连接××生产设备的控制电路。

要求:1。

凡是你连接的导线,必须套上写有编号的编号管。

2。

工作台上各传感器、电磁阀控制线圈、直流电动机、警示灯的连接线,必须放入线槽内;为减小对控制信号的干扰,工作台上交流电动机的连接线不能放入线槽.五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产设备的PLC 控制程序和设置变频器的参数。

六、请你按触摸屏界面制作和监控要求的说明,制作触摸屏的2个界面,设置和记录相关参数,实现触摸屏对分装机的监控。

七、在使用计算机编写程序时,应随时保存已编写好的程序。

保存的路径为:D :文件名。

如:D:\机电一体化\工位号+姓名(如6号张三的工位文件名为“6张三”)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

附件12019年度机械行业职业教育技能大赛“三向杯”机电一体化系统设计与装调技术项目竞赛样题(高职组)选手须知:1.任务书共 27 页,附页图纸 31 页,故障排查表 1 页,如出现任务书缺页、字迹不清等问题,请及时向裁判申请更换任务书。

2.竞赛任务完成过程配有两台编程计算机,参考资料(竞赛平台相关的器件手册等)放置在“D:\参考资料”文件夹下。

3.参赛团队应在4小时内完成任务书规定内容;选手在竞赛过程中创建的程序文件必须存储到“E:\技能竞赛\竞赛编号”文件夹下,未存储到指定位置的运行记录或程序文件均不予给分。

4.选手提交的试卷不得出现学校、姓名等与身份有关的信息,否则成绩无效。

5.由于错误接线、操作不当等原因引起PLC、触摸屏、变频器、工业机器人控制器及I/O组件、伺服放大器的损坏,将依据大赛规程进行处理。

6.在完成任务过程中,请及时保存程序及数据。

场次:工位号:日期:机电一体化系统设计与装调技术项目任务书(高职组)一、竞赛设备说明竞赛平台由颗粒上料单元、加盖拧盖单元、检测分拣单元、工业机器人搬运单元、智能仓储单元5个工作单元组成,实现空瓶上料、颗粒物料上料、物料分拣、颗粒填装、加盖、拧盖、物料检测、瓶盖检测、产品分拣、机器人搬运合格产品入盒、盒盖包装、贴标、入库等自动生产全过程。

系统每个工作单元都配有独立的控制PLC 和人机交互的按钮板,系统可以联机运行,同时各单元也可以单站运行。

5台PLC 通过RS485进行通讯,可以任意选择其中一个工作单元作为主站,触摸屏与主站进行串口通讯。

二、工作过程概述本系统工作过程概述如下:(一)颗粒上料单元上料输送带逐个将空瓶输送到主输送带;上料检测传感器检测到有空物料瓶到位,上料输送带停止;同时循环输送带机构将供料机构的物料推出,根据物料颗粒的颜色进行分拣;当空瓶到达填装位后,填装定位机构将空瓶固定,主输送带停止;填装机构将分拣到位的颗粒物料吸取放到空物料瓶内;物料瓶内填装物料到达设定的颗粒数量后,填装定位气缸松开,主输送带启动,将物料瓶输送到下一个工位。

如图0-2所示。

图0-1 SX-815Q 机电一体化综合实训设备(二) 物料瓶被输送到加盖拧盖单元的加盖机构下,加盖定位机构将物料瓶固定,加盖机构启动加盖流程,将盖子(白色或蓝色)加到物料瓶上;加上盖子的物料瓶继续被送往拧盖机构,到拧盖机构下方,拧盖定位机构将物料瓶固定,拧盖机构启动,将瓶盖拧紧。

(三)拧盖完成的物料瓶经过检测分拣单元进行检测:进料检测传感器检测拧盖完成的物料瓶是否到位,回归反射传感器检测瓶盖是否拧紧;龙门机构检测物料瓶内部颗粒是否符合要求;对拧盖与颗粒均合格的物料瓶进行瓶盖颜色判别区分;拧盖或颗粒不合格的物料瓶被分拣机构推送到废品输送带上(辅输送带);拧盖与颗粒均合格的物料瓶被输送到主输送带末端,等待机器人搬运。

(四)工业机器人搬运单元两个升降台机构存储包装盒和包装盒盖;升降台A 将包装盒推向物料台上;6轴机器人将物料瓶抓取放入物料台上的包装盒内;包装盒4个工位放满物料瓶后,6轴机器人从升降台B 上吸取盒盖,盖在包装盒上;6轴机器人根据瓶盖的颜色对盒盖上标签位进行分别贴标,贴完4个标签后通知智能仓储单元入库;合格品图0-3 加盖拧盖图0-4 合格与不合格品示意图不合格品图0-5 包装过程物料瓶放入包装盒 盖上盒盖盖贴上标签(五)智能仓储单元堆垛机构把机器人单元物料台上的包装盒体吸取出来,然后按要求依次放入仓储相应仓位。

2×3的仓库每个仓位均安装一个检测传感器,堆垛机构水平轴为一个精密转盘机构,垂直机构为涡轮丝杆升降机构,均由精密伺服电机进行高精度控制。

三、竞赛工作任务(一)颗粒上料单元的电路设计1.任务描述(本任务已完成安装、编程与调试,只需画PLC I/O电路图。

)该单元用一台H2U-3624MR PLC实现电气控制,现在需要对空瓶进行物料填装,首先请你根据模型图(见第2点)、运行功能(见第3点)、PLC I/O功能分配设计的电路应满足运行功能要求,电气控制电路图图形符号和文字符号的使用应满足GB/T 6988.1-2008《电气图形符》、GB/T4728.1-2005《电气简图用图形符号》、GB/T5465.2-1996《电气设备用图形符号》、GB/T7159-1987《电气技术中的文字符号制订通则》的要求。

2.模型图颗粒上料单元执行机构由上料输送带、主输送带机构、填装机构、循环输送带机构等组成,详细部件分布见附图02。

3.运行功能初始位置:上料输送带停止,主输送带停止,推料气缸A缩回,推料气缸B缩回, 填装定位气缸缩回,填装机构处于物料吸取位置上方,气源二联件压力表调节到0.4Mpa~0.5Mpa,在上料输送带上人工放置6个空瓶,间距小于20mm,A料筒内放置15颗白色物料,B料筒内放置15颗蓝色物料。

控制流程:(1)上电,系统处于“停止”状态下。

“停止”指示灯亮,“启动”和“复位”指示灯灭;(2)在“停止”状态下,按下“复位”按钮,该单元复位,复位过程中,“复位”指示灯闪亮,所有机构回到初始位置。

复位完成后,“复位”指示灯常亮,“启动”和“停止”指示灯灭。

“运行”或“复位”状态下,按“复位”按钮无效;(3)在“复位”就绪状态下,按下“启动”按钮,单元启动,“启动”指示灯亮,“停止”和“复位”指示灯灭;(4)推料气缸A、B相继将白、蓝色物料推出;(5)循环输送带启动高速运行,变频器以45HZ频率输出;(6)当循环输送带机构上的颜色确认检测传感器检测到有白色物料通过时,变频器反转,并以20HZ频率输出,如果超过10秒钟,仍没有检测到白色物料通过,则重新开始第(4)步;(7)当白色物料到达取料位后,颗粒到位检测传感器动作,循环输送带停止;(8)填装机构下降;(9)吸盘打开,吸住物料;(10)填装机构上升;(11)填装机构转向装料位;(12)在第(4)步开始的同时,上料输送带与主输送带同时启动,当物料瓶上料检测传感器检测到到空瓶时,上料输送带停止,当主输送带上的空瓶移动一段距离后,上料输送带动作,继续将空瓶以小于20cm的间隔,逐个输送到主输送带上;(13)当颗粒填装位检测传感器检测到空瓶,并等待空瓶到达填装位时,主输送带停止,填装定位气缸伸出,将空瓶固定;(14)当第(11)步和第(13)都完成后,填装机构下降;(15)填装机构下降到吸盘填装限位开关感应到位后,吸盘关闭,物料顺利放入瓶子,无任何碰撞现象;(16)填装机构上升;(17)填装机构转向取料位;(18)当瓶子装满3颗白色物料后,进入第(19)步。

否则重新开始第(4)步;(19)填装定位气缸缩回;(20)主输送带启动,将瓶子输送到下一工位;(21)循环进入第(4)步;(22)在任何启动运行状态下,按下“停止”按钮,该单元停止工作,“停止”指示灯亮,“启动”和“复位”指示灯灭。

4. PLC I/O功能分配表表1-1(二)加盖拧盖机构的安装、接线与调试1.任务描述(本任务程序已完成并下载到PLC,无需修改)本单元用型号为H2U-1616MR的PLC实现电气控制, 输送带由24V直流电机驱动,由于需要利用本单元来对物料瓶进行加盖拧盖处理,该单元控制挂板的安装与接线已经完成,现在你需要完成以下任务:(1)请根据以下图纸资料完成加盖拧盖单元上的加盖机构和拧盖机构的部件安装,并根据各机构间的相对位置将其安装在本单元的工作台上。

①加盖拧盖单元的模型图见第2点;②加盖机构的装配图见附页图04和图05;③拧盖机构的装配图见附页图06和图07;④加盖拧盖单元的装配图见附页图08,按照图中各机构的摆放位置,在单元台面上完成各个机构的定位,并完成安装和调整;⑤加盖拧盖单元上的加盖机构、拧盖机构的部件安装完成后的效果见附页图09。

(2)请根据加盖拧盖单元的气路连接图(见附页图10)完成该单元的气路连接及调整,确保各气缸运行顺畅和平稳。

(3)请根据加盖拧盖单元的桌面端子板端子分配表(见表2-1)、模块端子板端子分配表(见表2-2、表2-3)以及所提供的IO电路图(图11-图14)完成该单元桌面上所有与PLC输入输出有关的执行元件的电气连接,连接方向参考加盖拧盖单元的端子板连接示意图(如图2-1所示,虚线框中的各“执行机构”电气元件与“37针端子板CN310”接线端子间的电气接线为参赛选手接线部分)。

(4)请根据运行功能(见第3点)完成该单元的调试。

2.模型图加盖拧盖单元由加盖机构、拧盖机构、输送带机构等组成,详细部件分布见附图03。

3.运行功能初始状态:主输送带停止、加盖定位气缸缩回、加盖伸缩气缸缩回、加盖升降气缸缩回、拧盖定位气缸缩回、拧盖电机停止、拧盖升降气缸缩回,气源二联件压力表调节到0.4Mpa~0.5Mpa。

单元复位控制:(1)上电,设备任一部件不在初始位置,系统自动复位;(2)或者系统处于停止状态下,按下“复位”按钮系统自动复位。

其它运行状态下按此按钮无效;(3)“复位”灯(黄色灯,下同)闪亮显示;(4)“停止”(红色灯,下同)灯灭;(5)“启动”(绿色灯,下同)灯灭;(6)所有部件回到初始位置;(7)“复位”灯常亮,系统进入就绪状态。

单元启动控制:(1)系统在就绪状态按启动按钮,单元进入运行状态,而停止状态下按此按钮无效;(2)“启动”指示灯亮;(3)“复位”指示灯灭;(4)输送带启动运行;(5)手动将无盖物料瓶放置到该单元起始端;(6)当加盖位检测传感器检测到有物料瓶,并等待物料瓶运行到加盖工位下方时,输送带停止;(7)加盖定位气缸推出,将物料瓶准确固定;(8)如果加盖机构内无瓶盖,即瓶盖料筒检测传感器不得电,加盖机构不动作;①手动将盖子放入后,瓶盖料筒检测传感器感应到瓶盖,②加盖机构开始运行,继续第(9)步动作;(9)如果加盖机构有瓶盖,瓶盖料筒检测传感器得电,加盖伸缩气缸推出,将瓶盖推到落料口;(10)加盖升降气缸伸出,将瓶盖压下;(11)瓶盖准确落在物料瓶上,无偏斜;(12)加盖伸缩气缸缩回;(13)加盖升降气缸缩回;(14)加盖定位气缸缩回;(15)输送带启动;(16)当拧盖位检测传感器检测到有物料瓶,并等待物料瓶运行到拧盖工位下方时,输送带停止;(17)拧盖定位气缸推出,将物料瓶准确固定;(18)拧盖电机开始旋转;(19)拧盖升降气缸下降;(20)瓶盖完全被拧紧;(21)拧盖电机停止运行;(22)拧盖升降气缸缩回;(23)拧盖定位气缸缩回;(24)输送带启动;(25)当物料瓶输送到主输送带末端后,人工拿走物料瓶。

重复第(5)到(25)步,直到4个物料瓶与4个瓶盖用完为止,每次循环内,任何一步动作失误,该步都不得分。

单元停止控制:(1)系统在运行状态按“停止”按钮,单元立即停止,所有机构不工作;(2)“停止”指示灯亮;“运行”指示灯灭;“复位”指示灯灭。

相关文档
最新文档
