45海上油田由于平台空间的限制，为了提高单井控制储量，增大泄油面积，水平井生产已成为海上油田主要的开发模式。
渤海油田边底水分布广泛，在生产过程中，由于底水锥进导致水平井无水采油期短，水平段一旦见水，水会沿井筒与裸眼井壁间的环空窜流，油井含水将快速上升，干扰井段沿程产油量[1-4]。
同时海上油田大多属于疏松砂岩油藏，大段产水会加剧对地层的冲刷，导致出砂等问题[5-8]，严重时甚至造成油井砂埋，被迫关井停产，影响油田经济效益。
因此如何抑制环空中的窜流以及阻挡地层出砂是海上油田亟需解决的问题[9-14]，采用合适的防砂控水一体化完井技术能够延长油井的生产时间，提高单井经济效益。
1 AICD 充填控水技术原理AICD充填控水技术原理在控水筛管上安装AICD控水阀[15]，该阀作为流体流入基管内的唯一通道，能够识别油水并增加水相流动阻力，同时在控水筛管与井壁之间充填轻质覆膜疏水颗粒，抑制环空轴向的窜流，起到精细化分段的作用。
控水筛管和充填密实的轻质颗粒可以形成双重挡砂屏障，能够满足油田水平井的防砂控水一体化要求。
螺旋通道型AICD智能控水阀结构如图1所示，根据流体流速自动调节过流量[16-19]，水相黏度低、流速大，在控水阀内切向速度大，油相黏度高、流速低，在阀内切向速度小，更容易沿着径向方式流入孔内，而水相沿周向旋转，进而抑制产水量。
图1 AICD控水阀水相（左）与油相（右）流通路径环空中充填的轻质覆膜疏水颗粒是一种复合颗粒，外表面镀有多层树脂膜，通过涂覆最外层的高分子控水剂，使颗粒亲油疏水，充填至环空中能够增加环空阻流性能，实现环空近似无限分段的控水方式。
同时充填密实的颗粒能够在筛管外形成挡砂层，防止地层砂进入筛管堵塞流动时AICD筛管充填控水技术及应用曾奇灯 马宇奔 张斌斌 莘怡成 胡泽根中海油田服务股份有限公司 天津 300459摘要：海上某油田砂体分布复杂，同时受气顶和边水的影响，无法发挥水平井的产能。
海上油田AICD智能控水工艺标准化探讨

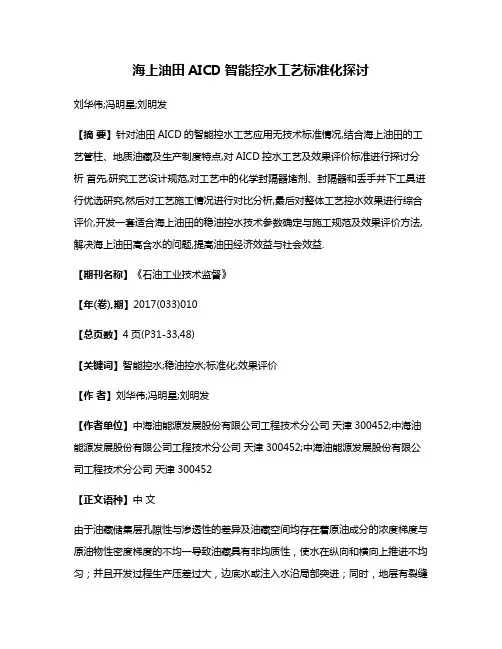

海上油田AICD智能控水工艺标准化探讨刘华伟;冯明星;刘明发【摘要】针对油田AICD的智能控水工艺应用无技术标准情况,结合海上油田的工艺管柱、地质油藏及生产制度特点,对AICD控水工艺及效果评价标准进行探讨分析首先,研究工艺设计规范,对工艺中的化学封隔器堵剂、封隔器和丢手井下工具进行优选研究,然后对工艺施工情况进行对比分析,最后对整体工艺控水效果进行综合评价,开发一套适合海上油田的稳油控水技术参数确定与施工规范及效果评价方法,解决海上油田高含水的问题,提高油田经济效益与社会效益.【期刊名称】《石油工业技术监督》【年(卷),期】2017(033)010【总页数】4页(P31-33,48)【关键词】智能控水;稳油控水;标准化;效果评价【作者】刘华伟;冯明星;刘明发【作者单位】中海油能源发展股份有限公司工程技术分公司天津300452;中海油能源发展股份有限公司工程技术分公司天津300452;中海油能源发展股份有限公司工程技术分公司天津300452【正文语种】中文由于油藏储集层孔隙性与渗透性的差异及油藏空间均存在着原油成分的浓度梯度与原油物性密度梯度的不均一导致油藏具有非均质性，使水在纵向和横向上推进不均匀；并且开发过程生产压差过大，边底水或注入水沿局部突进；同时，地层有裂缝存在，或钻遇水层附近，这些因素都会造成见油井水过早，使含水率上升，产油量下降。
目前，世界上许多油田都相继进入中高含水期,而地下可采储量依然较大。
我国陆上石油80%以上是靠注水开发的，各大油田极为重视控水技术。
AICD（Adaptable Inflow Control Device）是一种新型控水技术，相对于目前针对新井的分段变密度筛管控水完井技术，中心管控水完井技术及ICD控水完井技术[1-4]，AICD技术无须找出具体出水位置，并且除了老井，可以用于老油井的稳油控水。
AICD技术在我国非均质强、底水锥进快、不利流度比的油田中具有广阔的应用前景和发展空间。
AICD控水技术在南海东部油田的应用及适应性评价
104传统的被动式流入控制器（ICD）在油井中产生一个额外的压降，通过平衡完井压差和油藏压差，从而平衡整个井段上的入流，进而延缓水/气发生锥进，提高产量。
尽管被动式ICD能够延缓这种锥进，但是一旦发生了锥进，被动式ICD将发生失效。
即发生水锥或气锥后，水或气将完全占满油井，并抑制油的流动，从而显著降低产油量。
自适应ICD（AICD）能有效克服长水平井中完井段的这种常见问题：当所有的区域都产油时，AICD表现为传统的ICD，主要用于平衡入流。
然而，当发生水锥或气锥时，AICD将会产生阻塞作用，显著减缓该区域水或气的流动，使得油井全井段均衡产出，从而提高产油量[1]。
1 AICD 控水技术原理依据伯努力方程中流体动态压力与局部压力损失之和恒定的原理，通过流经装置的不同流体粘度的变化控制装置内碟片的开度，如图1所示。
当相对粘度较高的油流经阀体时，碟片开度较大；当相对粘度较低的水或气流经阀体时，碟片因粘度变化引起的压降自动调小开度，从而达到控水、控气、增油的目的[2-3]。
图1 AICD阀工作示意图南海东部砂岩油藏水平井水锥形成机理在水平井采油过程中，由于井筒周围产生压力降及油藏中的物质平衡关系，使得底水油藏中会出现油水界面发生变形呈锥形上升，这种变形已通过实验结果证明，在水平井中，油水界面将以脊形上升，垂直于水平井方向的横截面形状相似于直井中形成的“锥面”，称为底水的脊进或锥进，如图2所示。

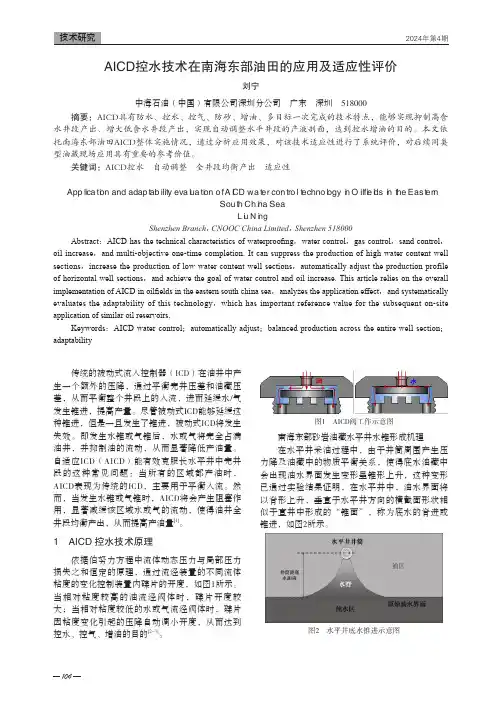

图2 水平井底水锥进示意图AICD控水技术在南海东部油田的应用及适应性评价刘宁中海石油（中国）有限公司深圳分公司 广东 深圳 518000摘要：AICD具有防水、控水、控气、防砂、增油、多目标一次完成的技术特点，能够实现抑制高含水井段产出、增大低含水井段产出，实现自动调整水平井段的产液剖面，达到控水增油的目的。
本文依托南海东部油田AICD整体实施情况，通过分析应用效果，对该技术适应性进行了系统评价，对后续同类型油藏现场应用具有重要的参考价值。
