GB50093-2013自动化仪表工程施工及质量验收规范1-5
《自动化仪表工程施工及验收规范》(GB50093-2013)仪表安装检验批

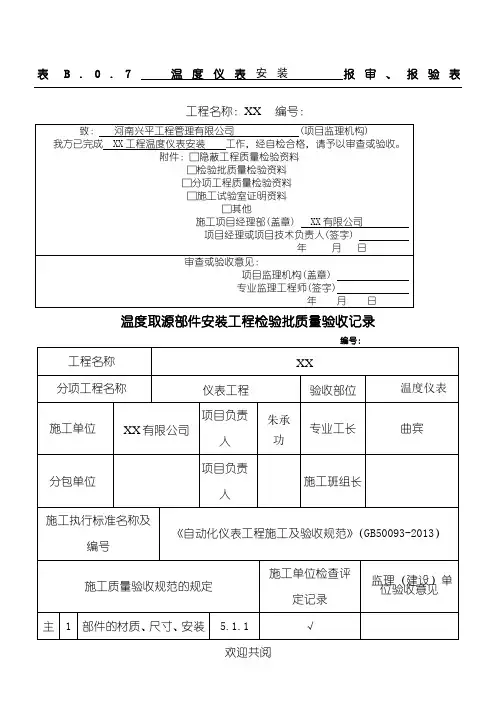

表B.0.7 温度仪表安装报审、报验表
温度取源部件安装工程检验批质量验收记录
编号：
温度仪表安装工程检验批质量验收记录
编号：
表B.0.7 电缆支架安装报审、报验表
支架制作、安装工程检验批质量验收记录
编号：
表B.0.7 电缆桥架安装报审、报验表
电缆槽安装工程检验批质量验收记录
编号：
表B.0.7 电缆保护管安装报审、报验表
电缆保护管加工、敷设工程检验批质量验收记录
编号：
表B.0.7 电缆敷设安装报审、报验表
电缆敷设工程检验批质量验收记录
编号：
表B.0.7 电缆接线工程报审、报验表
电缆接线工程检验批质量验收记录
编号：。

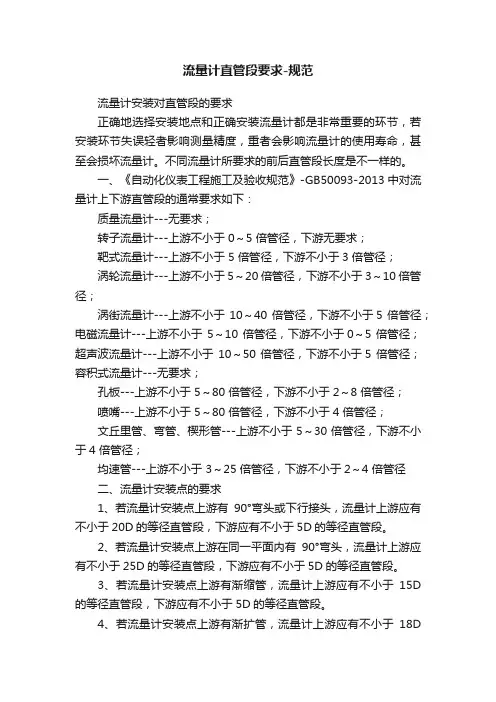

流量计直管段要求-规范
流量计直管段要求-规范流量计安装对直管段的要求正确地选择安装地点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
不同流量计所要求的前后直管段长度是不一样的。
一、《自动化仪表工程施工及验收规范》-GB50093-2013中对流量计上下游直管段的通常要求如下：质量流量计---无要求；转子流量计---上游不小于 0～5 倍管径，下游无要求；靶式流量计---上游不小于 5 倍管径，下游不小于3 倍管径；涡轮流量计---上游不小于 5～20 倍管径，下游不小于3～10 倍管径；涡街流量计---上游不小于10～40 倍管径，下游不小于5 倍管径；电磁流量计---上游不小于5～10 倍管径，下游不小于0～5 倍管径；超声波流量计---上游不小于10～50 倍管径，下游不小于5 倍管径；容积式流量计---无要求；孔板---上游不小于 5～80 倍管径，下游不小于2～8 倍管径；喷嘴---上游不小于 5～80 倍管径，下游不小于4 倍管径；文丘里管、弯管、楔形管---上游不小于 5～30 倍管径，下游不小于4 倍管径；均速管---上游不小于 3～25 倍管径，下游不小于2～4 倍管径二、流量计安装点的要求1、若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
2、若流量计安装点上游在同一平面内有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
3、若流量计安装点上游有渐缩管，流量计上游应有不小于15D 的等径直管段，下游应有不小于5D的等径直管段。
4、若流量计安装点上游有渐扩管，流量计上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。
三、特别注意：1、涡街流量计安装点上游较近处若安装有阀门，不断地开关阀门对流量计的使用寿命影响极大，极易对流量计造成永久性的损坏。
GB50093-2013自动化仪表工程施工及高质量验收要求规范配套表格45609
仪表设备和材料检验质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位序号项目施工单位检查评定记录监理（建设）单位验收记录1 仪表设备和材料应具有产品技术文件和质量证明文件，特性数据应符合设计文件的规定□合格□不合格2 仪表设备铭牌标志应清晰牢固，附件、备件应符合设计文件规定□合格□不合格3 仪表盘丶柜丶箱内仪表丶电源设备及部件的型号丶规格应符合设计文件规定□合格□不合格4 放射性仪表的放射源应处于锁闭状态，锁定装置安全可靠□合格□不合格5 分析仪表配套的试验标准样品丶数量和浓度应符合设计文件的规定，并应包装良好，无泄漏□合格□不合格主控项目6 仪表设备和材料按保管条件分区，分类保管□合格□不合格1 仪表设备和材料数量丶标识丶几何尺寸应符合设计文件的规定，并应无残损或短缺，标识应清晰完整□合格□不合格一般项目 2 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第5.1.3条的规定□合格□不合格3456一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第5.1.3条的规定□合格□不合格3压力取源部件的安装位置应在介质流束稳定的位置□合格□不合格4压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件上游侧□合格□不合格5压力取源部件的端部不应超出设备或管道的内壁□合格□不合格6当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，取源部件的安装应符合本规范第5.3.4条的规定□合格□不合格7在水平和倾斜管道上安装压力取源部件时，取压点的方位应符合本规范第5.3.5条的规定□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度、露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实、封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第5.1.3条的规定□合格□不合格3流量取源部件上，下游直管段的最小长度，应符合设计文件的规定□合格□不合格4在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件，直管段管子内表面应清洁，无凹坑和凸出物□合格□不合格5在节流件的上游安装温度计时，温度计与节流件间的直管段距离应符合本规范的5.4.4条的规定□合格□不合格6在节流件的下游安装温度计时，温度计与节流件间的直管段距离应符合本规范第5.4.5条的规定□合格□不合格7节流装置在水平和倾斜的管道上安装时，取压口的方位应符合本规范第5.4.6条的规定□合格□不合格8孔板或喷嘴采用单独钻孔的角接取压时，应符合本规范第5.4.7条的规定□合格□不合格9孔板采用法兰取压时，应符合本规范第 5.4.8条的规定□合格□不合格10孔板采用D和D/2取压时，应符合本规范第5.4.9条的规定□合格□不合格11 采用均压环取压时，取压孔的位置和数量应符合本规范第5.4.10条的规定□合格□不合格12 皮托管的丶文丘里式皮托管和均速管等流量检测单元件取源部件的轴线，应与管道轴线垂直相交□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日分析取源部件质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第5.1.3条的规定□合格□不合格3分析取源部件的安装位置，应符合本规范第5.6.1条的规定□合格□不合格4 在水平或倾斜管道上安装分析取源部件时，安装方位应符合本规范第5.3.5条的规定□合格□不合格5 被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表设备安装一般质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4 直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5 仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表盘丶柜丶箱质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3 设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4 直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5 仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7 仪表盘丶柜丶操作台的安装位置和平面布置应符合设计文件的规定□合格□不合格8 现场仪表箱丶保温箱和保护箱的位置应符合设计文件的规定□合格□不合格9 仪表盘丶柜丶操作台之间及盘丶柜丶操作台内各设备构件之间的连接应牢固，用于安装的紧固件应为防锈材料，安装固定不应采用焊接方式□合格□不合格10 仪表盘丶柜丶操作台，箱应无安装变形和表面涂层损伤□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第6.2.2条的规定□合格□不合格4仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第6.2.3条的规定□合格□不合格5单独的仪表盘丶柜丶操作台的安装应符合本规范第6.2.8条的规定□合格□不合格6成排的仪表盘丶柜丶操作台的安装应符合本规范第6.2.8条和第6.2.9条的规定□合格□不合格7仪表箱丶保温箱丶保护箱的安装应符合本规范第6.2.10条的规定□合格□不合格8接线箱应密封并应标明编号，箱内接线应标明线号□合格□不合格9不锈钢材质的接线箱固定时，不得与碳钢材料直接接触□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7表面温度计的感温面与被测对象表面应紧密接触，并应固定牢固□合格□不合格8 压力式温度计的温包应全部浸入被测对象中□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论年月日压力检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7安装在操作岗位附件，测量高压的压力表，宜距操作面1.80m以上，或在仪表正面加设保护罩□合格□不合格8现场安装的压力表不应固定在有强烈振动的设备或管道上□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3测量低压的压力表或变送器的安装高度，宜与取压点的高度一致□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7节流件安装前应进行外观检查，应无损伤，并应按设计数据测量验证其制造尺寸□合格□不合格8水平和倾斜的管道上安装的孔板或喷嘴，排泄孔的位置应符合本规范第6.5.1条第5款的规定□合格□不合格9 节流件上“+”号的一侧应在被测流体流向的上游侧，当用箭头标明流向时，箭头的指向应与被测流体的流向一致□合格□不合格10 差压计或差压变送器正负压室与测量管道的连接应正确□合格□不合格11 转子流量计丶靶式流量计丶涡轮流量计丶涡街流量计丶超声波流量计丶均速管流量计等流量计，上丶下游直管段长度应符合设计文件的规定□合格□不合格12 电磁流量计的安装应符合本规范第6.5.7条的规定□合格□不合格13 椭圆齿轮流量计的刻度盘面应处于垂直平面内；椭圆齿轮流量计和腰轮流量计在垂直管道上安装时，管道内流体流向应自下而上□合格□不合格14 质量流量计的安装应符合本规范第6.5.11条的规定□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日物位检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差为2mm/m;浮筒中心应处于正常操作液位或分界液位的高度□合格□不合格8钢带液位计的导向管应垂直安装，钢带应处于导向管的中心并滑动自如。
《自动化仪表格模板工程现场施工及验收规范》(GB50093-2013)仪表格模板安装检验批
√
施工单位检查评定结果
主控项目和一般项目的施工质量全部合格，符合设计及施工质量验收规范要求。
项目专业质量检查员：年月日
监理单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
表B.0.7电缆接线工程报审、报验表
工程名称：XX编号：
致：河南兴平工程管理有限公司(项目监理机构)
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
曲宾
分包单位
项目负责人
施工班组长
施工执行标准名称及编号
《自动化仪表工程施工及验收规范》（GB50093-2013）
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收意见
主控项目
1
材质、规格、型号
符合设计要求
√
2
电缆管及管口处理
7.4.1、7.4.6
√
3
电缆管的加工制作
7.4.3
√
4
管线安装附近的环境要求
施工单位检查评定记录
监理（建设）单位验收意见
主控项目
1
支架安装、固定
7.2.2
√
2
3
4
一般项目
1
支架制作
7.2.1
√
2
金属材料支架间距≤2m
7.2.3
√
3
电缆水平支架间距≤0.8m
7.2.4
√
4
电缆垂直支架间距≤1m
√
施工单位检查评定结果
主控项目和一般项目的施工质量全部合格，符合设计及施工质量验收规范要求。
表B.0.7温度仪表安装报审、报验表
GB50093-2019自动化仪表工程施工及质量验收规范1-5
13）增加了可编程序控制器、分散控制系统、现 场总线控制系统试验和质量验收规定。
14）增加了自动化仪表分项工程质量验收记录表 格的规定。
规范的主要特点： 修订后的规范内容完整，结构合理，层次清楚， 完整性及通用性较强。
2、整体结构形式
1）规范名称：这次修订是将《自动化仪表工 程施工及验收规范》GB50093—2002和《自动 化仪表工程施工质量验收规范》GB50131— 2007 两项标准合并，将规范名称调整为《自动 化仪表工程施工及质量验收规范》。
2）规范章节设置： 修订后的《自动化仪表工程施工及质量验收
《自动化仪表工程施工及质验收规范》 GB50093-2013 修订
2020/6/16
一、前言介绍 二、部分章节的具体修订内容介绍
（第一章———第五章）
一、前言介绍
1、修订依据 2、整体结构形式 3、主要修订的技术内容 4、参加修订、会审的单位
1、修订依据
住房和城乡建设部在2010年下发“关于印发 《2010年工程建设标准制订、修订计划》的通 知”（建标[2010]43号）的安排，由中国工程 建设标准化协会化工分会为主编部门，中国石 油和化工勘察设计协会、中国化学工程第十一 建设有限公司为主编单位，并会同有关单位对 国家标准《自动化仪表工程施工及验收规范》 GB50093—2002和《自动化仪表工程施工质量 验收规范》GB50131—2007进行合并修订。
4）对强制性条文进行了筛选，调整为23条 （款）。
3、主要修订的技术内容
1）将国家标准《自动化仪表工程施工及验收规 范》GB50093-2002和《自动化仪表工程施工质量 验收规范》GB50131-2007合并，将名称修改为 《自动化仪表工程施工及质量验收规范》，质量 验收的规定调整到各相应章节中。
自动化仪表工程施工及质量验收规范 笔记精华
自动化仪表工程施工及质量验收规范 GB 50093-20131总则为提高自动化仪表工程施工技术和管理水平，统一自动化仪表工程施工质量验收方法，确保工程质量，制定本规范。
本规范适用于自动化仪表工程的施工及质量验收。
2取源部件的安装2.1在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。
2.2在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。
2.3安装取源部件，不应在焊缝及其边缘上开孔及焊接。
2.4当设备及管道有绝热层时，安装的取源部件应露出绝热层外。
2.5取源部件与设备或管道的连接不宜采用卡套式接头。
2.6在管道上安装温度取源部件，应符合：与管道相互垂直安装时，取源部件轴线应与管道轴线垂直相交；与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交；在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与工艺管道轴线相重合。
2.7压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
压力取源部件的端部不应超出设备或管道的内壁。
2.8当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装。
在水平管道上宜顺着物料流束成锐角安装。
2.9在水平和倾斜的管道上安装压力取源部件时，取压点的方位应符合：测量气体时在上半部；测量液体时在管道下半部与中心线45°夹角范围内；测量蒸汽时在管道上下半部90°夹角内。
2.10在节流件的下游安装温度计时，温度计与节流件间的直管段的距离不应小于管道内径的5倍。
2.11节流装置的取压口方向：测量气体时在管道上半部；测量液体在下半部与中心线45°夹角；测量蒸汽时在管道上下半部90°夹角内。
3仪表设备的安装3.1设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装。
3.2直接安装在管道上的仪表，宜在吹扫后安装。
当与管道同时安装时，在管道吹扫前应将仪表拆下。
流量计直管段要求 -规范
流量计安装对直管段的要求正确地选择安装地点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
不同流量计所要求的前后直管段长度是不一样的。
一、《自动化仪表工程施工及验收规范》-GB50093-2013中对流量计上下游直管段的通常要求如下：质量流量计---无要求；转子流量计---上游不小于 0～5 倍管径，下游无要求；靶式流量计---上游不小于 5 倍管径，下游不小于3 倍管径；涡轮流量计---上游不小于 5～20 倍管径，下游不小于3～10 倍管径；涡街流量计---上游不小于 10～40 倍管径，下游不小于5 倍管径；电磁流量计---上游不小于 5～10 倍管径，下游不小于0～5 倍管径；超声波流量计---上游不小于 10～50 倍管径，下游不小于5 倍管径；容积式流量计---无要求；孔板---上游不小于 5～80 倍管径，下游不小于2～8 倍管径；喷嘴---上游不小于 5～80 倍管径，下游不小于4 倍管径；文丘里管、弯管、楔形管---上游不小于 5～30 倍管径，下游不小于4 倍管径；均速管---上游不小于 3～25 倍管径，下游不小于2～4 倍管径二、流量计安装点的要求1、若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
2、若流量计安装点上游在同一平面内有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
3、若流量计安装点上游有渐缩管，流量计上游应有不小于15D 的等径直管段，下游应有不小于5D的等径直管段。
4、若流量计安装点上游有渐扩管，流量计上游应有不小于18D 的等径直管段，下游应有不小于5D的等径直管段。
三、特别注意：1、涡街流量计安装点上游较近处若安装有阀门，不断地开关阀门对流量计的使用寿命影响极大，极易对流量计造成永久性的损坏。
自动化仪表工程施工验收规范及注意事项正式版
森松----海油
第二章：术语(2·0·1-2·0·42)
2.0.1 自动化仪表 automation instrumentation 对被测变量和被控 变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement 以确定量值为目的的一组操作。
2.0.3 控制 control 为达到规定的目标，在系统上或系统内的有目的 的活动。
2.0.16 综合控制系统 comprehensive control system采用数字技术、计算
机技术和网络通信技术，具有综合控制功能的仪表控制系统。
森松----海油
森松----海油
第二章：术语(2·0·1-2·0·42)
2.0.17 仪表管道 instrumentation piping 仪表测量管道、气动和 液动信号管道、气源管道和液压管道的总称。
自动化仪表工程施工、验收规范 及注意事项
GB50093—2013
森松----海油
建造部施工管理科 姚文文 2014-2-25
目录 一 总则 二 术语 三 施工准备 四 取源部件的安装
森松----海油
1·0·5、仪表工程所采用的设备及
材料应符合国家现行的有关强制
性标准的规定。
1·0·6、仪表工程中的焊接工作，
线、光缆和电缆槽、保护管等附件的总称。 2.0.22 电缆桥架 cable tray 由托盘、托槽或梯架的直线段、非直线
段、附件及支吊架等组合构成，用以敷设和支撑电缆的结构系统。 2.0.23 电缆导管 cable conduit 用以在其内部敷设和保护电缆电线，
便于导入或拉出电缆电线的管子。
第二章：术语(2·0·1-2·0·42)
量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。 2.0.27 本质安全电路 intrinsically-safe circuit 在规定的试验条
GB50093-2013自动化仪表工程建筑施工及质量验收守则配套表单
仪表设备和材料检验质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位序号项目施工单位检查评定记录监理（建设）单位验收记录1 仪表设备和材料应具有产品技术文件和质量证明文件，特性数据应符合设计文件的规定□合格□不合格2 仪表设备铭牌标志应清晰牢固，附件、备件应符合设计文件规定□合格□不合格3 仪表盘丶柜丶箱内仪表丶电源设备及部件的型号丶规格应符合设计文件规定□合格□不合格4 放射性仪表的放射源应处于锁闭状态，锁定装置安全可靠□合格□不合格5 分析仪表配套的试验标准样品丶数量和浓度应符合设计文件的规定，并应包装良好，无泄漏□合格□不合格主控项目6 仪表设备和材料按保管条件分区，分类保管□合格□不合格1 仪表设备和材料数量丶标识丶几何尺寸应符合设计文件的规定，并应无残损或短缺，标识应清晰完整□合格□不合格一般项目 2 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日物位取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第的规定□合格□不合格3456一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日压力取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第的规定□合格□不合格3压力取源部件的安装位置应在介质流束稳定的位置□合格□不合格4压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件上游侧□合格□不合格5压力取源部件的端部不应超出设备或管道的内壁□合格□不合格6 当□合格□不合格7 □合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度、露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实、封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第的规定□合格□不合格3流量取源部件上，下游直管段的最小长度，应符合设计文件的规定□合格□不合格4在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件，直管段管子内表面应清洁，无凹坑和凸出物□合格□不合格5 □合格□不合格6在节流件的下游安装温度计时，温度计与节流件间的直管段距离应符合本规范第□合格□不合格7节流装置在水平和倾斜的管道上安装时，取压口的方位应符合本规范第□合格□不合格8孔板或喷嘴采用单独钻孔的角接取压时，应符合本规范第□合格□不合格9 孔板采用法兰取压时，应符合本规范第□合格□不合格10 孔板采用□合格□不合格11采用均压环取压时，取压孔的位置和数量应符合本规范第□合格□不合格12皮托管的丶文丘里式皮托管和均速管等流量检测单元件取源部件的轴线，应与管道轴线垂直相交□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日分析取源部件质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第的规定□合格□不合格3 分析取源部件的安装位置，应符合本规范第□合格□不合格4在水平或倾斜管道上安装分析取源部件时，安装方位应符合本规范第□合格□不合格5被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表设备安装一般质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表盘丶柜丶箱质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7仪表盘丶柜丶操作台的安装位置和平面布置应符合设计文件的规定□合格□不合格8现场仪表箱丶保温箱和保护箱的位置应符合设计文件的规定□合格□不合格9仪表盘丶柜丶操作台之间及盘丶柜丶操作台内各设备构件之间的连接应牢固，用于安装的紧固件应为防锈材料，安装固定不应采用焊接方式□合格□不合格10仪表盘丶柜丶操作台，箱应无安装变形和表面涂层损伤□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第□合格□不合格4仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第□合格□不合格5单独的仪表盘丶柜丶操作台的安装应符合本规范第□合格□不合格6成排的仪表盘丶柜丶操作台的安装应符合本规范第□合格□不合格7仪表箱丶保温箱丶保护箱的安装应符合本规范第□合格□不合格8接线箱应密封并应标明编号，箱内接线应标明线号□合格□不合格9不锈钢材质的接线箱固定时，不得与碳钢材料直接接触□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7表面温度计的感温面与被测对象表面应紧密接触，并应固定牢固□合格□不合格8 压力式温度计的温包应全部浸入被测对象中□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日验收结论压力检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7安装在操作岗位附件，测量高压的压力表，宜距操作面1.80m以上，或在仪表正面加设保护罩□合格□不合格8现场安装的压力表不应固定在有强烈振动的设备或管道上□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3测量低压的压力表或变送器的安装高度，宜与取压点的高度一致□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日验收结论流量检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7节流件安装前应进行外观检查，应无损伤，并应按设计数据测量验证其制造尺寸□合格□不合格8水平和倾斜的管道上安装的孔板或喷嘴，排泄孔的位置应符合本规范第□合格□不合格9节流件上“+”号的一侧应在被测流体流向的上游侧，当用箭头标明流向时，箭头的指向应与被测流体的流向一致□合格□不合格10差压计或差压变送器正负压室与测量管道的连接应正确□合格□不合格11转子流量计丶靶式流量计丶涡轮流量计丶涡街流量计丶超声波流量计丶均速管流量计等流量计，上丶下游直管段长度应符合设计文件的规定□合格□不合格12 电磁流量计的安装应符合本规范第□合格□不合格13 椭圆齿轮流量计的刻度盘面应处于垂直平面内；椭圆齿轮流量计和腰轮流量计在垂直管道上安装时，管道内流体流向应自下而上□合格□不合格14 □合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日物位检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1 的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7 浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差为2mm/m;浮筒中心应处于正常操作液位或分界液位的高度□合格□不合格8 钢带液位计的导向管应垂直安装，钢带应处于导向管的中心并滑动自如。
自动化仪表工程施工及质量验收规范
本规范不适用于制造、贮存、使 用爆炸物质的场所以及交通工具 、矿井井下、气象等仪表安装工
章 程。
1·0·9、仪表工程的施工除应 按本规范执行外，尚应 符合国家现行的有关强 制性标准的规定。
： 1·0·4（.5）、仪表工程施工应符合
总 设计文件及本规范的规定，并应符
则
台产品安装使用说明书的要求。对 设计的修改必须有原设计单位的文
自动化仪表工程施工与质量 验收规范
Contents
一 总则
二
术语
三 基本规定
四 仪表设备和材料的检验及保管
五 取源部件的安装
六 仪表设备的安装 七 仪表线路的安装
八
仪表管道的安装
Contents
九
脱脂
十 电气防爆和接地
十一 防 护
十二 仪表试验
十三 工程验收
1·0·7、仪表工程所采用的设备及 材料：术语
❖ 2.0.25 气源管道 air piping 为气动仪表提供气源的管道。
❖ 2.0.26 仪表线路 instrumentation line 仪表电线、电缆、补偿导线、光缆 和电缆槽、保护管等附件的总称。
❖ 2.0.27 电缆槽cable tray 敷设和保护电线电缆的槽形制成品，包括槽体、盖 板和各种组成件。
❖ 2.0.34 检定 verification 由法制计量部门或法定授权组织按照检定规程， 通过试验，提供证明来确认测量器具的示值误差满足规定要求的活动。
❖ ❖ 2.0.35 校准 calibration 在规定条件下，为确定测量仪器仪表或测量系统的
示值、实物量具或标准物质所代表的值与相对应的由参考标准确定的量值之间 关系的一组操作。
元件和取源部件的现场安装位置。 ❖ 2.0.16 测温点 temperature measuring point 温度检测点。
GB50093-2013自动化仪表工程施工及质量验收规范1-5
9）增加了光缆敷设和连接的施工和质量验收规定， 增补了铝合金电缆桥架安装相关规定。
10）增加了低温管道施工及质量验收和真空管道 压力试验的规定。 11）删除了使用四氯化碳脱脂剂脱脂的规定。 12）增加了中间接线箱内屏蔽层连接的施工和质 量验收规定，增补了本质安全电路分支接线相关 规定。
7 《电气装置安装工程 爆炸和火灾危险环境电气装置 施工及验收规范》GB50257 8 《1kV及以下配线工程施工与验收规范》GB50575 9 《现场设备、工业管道焊接工程施工质量验收规范》 GB50683 附录A 自动化仪表分项工程质量验收记录 和国家现行标准《工业安装工程施工质量验收统一标准》 GB50252中附录B分项工程质量验收记录一致。提供一个 样表。
4）对强制性条文进行了筛选，调整为23条 （款）。
3、主要修订的技术内容
1）将国家标准《自动化仪表工程施工及验收规 范》GB50093-2002和《自动化仪表工程施工质 量验收规范》GB50131-2007合并，将名称修改 为《自动化仪表工程施工及质量验收规范》，质 量验收的规定调整到各相应章节中。 2）删除了原规范中符合产品技术文件要求的相 关内容。 3）修改了“就地仪表、电缆槽、保护管”术语 名称，删除了“管道”术语。
2、整体结构形式
1）规范名称：这次修订是将《自动化仪表工 程施工及验收验收规范》GB50131— 2007 两项标准合并，将规范名称调整为《自 动化仪表工程施工及质量验收规范》。
2）规范章节设置： 修订后的《自动化仪表工程施工及质量验收 规范》共13章、2个附录，分别是： 第一章 总则 第二章 术语 第三章 基本规定
GB50093-2013自动化仪表工程施工及质量验收规范配套表格
仪表设备和材料检验质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位序号项目施工单位检查评定记录监理（建设）单位验收记录1 仪表设备和材料应具有产品技术文件和质量证明文件，特性数据应符合设计文件的规定□合格□不合格2 仪表设备铭牌标志应清晰牢固，附件、备件应符合设计文件规定□合格□不合格3 仪表盘丶柜丶箱内仪表丶电源设备及部件的型号丶规格应符合设计文件规定□合格□不合格4 放射性仪表的放射源应处于锁闭状态，锁定装置安全可靠□合格□不合格5 分析仪表配套的试验标准样品丶数量和浓度应符合设计文件的规定，并应包装良好，无泄漏□合格□不合格主控项目6 仪表设备和材料按保管条件分区，分类保管□合格□不合格1 仪表设备和材料数量丶标识丶几何尺寸应符合设计文件的规定，并应无残损或短缺，标识应清晰完整□合格□不合格一般项目 2 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第 5.1.3条的规定□合格□不合格3456一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第 5.1.3条的规定□合格□不合格3压力取源部件的安装位置应在介质流束稳定的位置□合格□不合格4压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件上游侧□合格□不合格5压力取源部件的端部不应超出设备或管道的内壁□合格□不合格6当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，取源部件的安装应符合本规范第5.3.4条的规定□合格□不合格7在水平和倾斜管道上安装压力取源部件时，取压点的方位应符合本规范第 5.3.5条的规定□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度、露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实、封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第 5.1.3条的规定□合格□不合格3流量取源部件上，下游直管段的最小长度，应符合设计文件的规定□合格□不合格4在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件，直管段管子内表面应清洁，无凹坑和凸出物□合格□不合格5在节流件的上游安装温度计时，温度计与节流件间的直管段距离应符合本规范的 5.4.4条的规定□合格□不合格6在节流件的下游安装温度计时，温度计与节流件间的直管段距离应符合本规范第 5.4.5条的规定□合格□不合格7节流装置在水平和倾斜的管道上安装时，取压口的方位应符合本规范第 5.4.6条的规定□合格□不合格8孔板或喷嘴采用单独钻孔的角接取压时，应符合本规范第 5.4.7条的规定□合格□不合格9孔板采用法兰取压时，应符合本规范第 5.4.8条的规定□合格□不合格10孔板采用D和D/2取压时，应符合本规范第 5.4.9条的规定□合格□不合格11 采用均压环取压时，取压孔的位置和数量应符合本规范第 5.4.10条的规定□合格□不合格12 皮托管的丶文丘里式皮托管和均速管等流量检测单元件取源部件的轴线，应与管道轴线垂直相交□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日分析取源部件质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□合格□不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本规范第 5.1.3条的规定□合格□不合格3分析取源部件的安装位置，应符合本规范第 5.6.1条的规定□合格□不合格4 在水平或倾斜管道上安装分析取源部件时，安装方位应符合本规范第 5.3.5条的规定□合格□不合格5 被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表设备安装一般质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4 直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5 仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日仪表盘丶柜丶箱质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3 设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4 直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5 仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7 仪表盘丶柜丶操作台的安装位置和平面布置应符合设计文件的规定□合格□不合格8 现场仪表箱丶保温箱和保护箱的位置应符合设计文件的规定□合格□不合格9 仪表盘丶柜丶操作台之间及盘丶柜丶操作台内各设备构件之间的连接应牢固，用于安装的紧固件应为防锈材料，安装固定不应采用焊接方式□合格□不合格10 仪表盘丶柜丶操作台，箱应无安装变形和表面涂层损伤□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第 6.2.2条的规定□合格□不合格4仪表盘丶柜丶操作台的型钢底座的制作应符合本规范第 6.2.3条的规定□合格□不合格5单独的仪表盘丶柜丶操作台的安装应符合本规范第6.2.8条的规定□合格□不合格6成排的仪表盘丶柜丶操作台的安装应符合本规范第6.2.8条和第 6.2.9条的规定□合格□不合格7仪表箱丶保温箱丶保护箱的安装应符合本规范第6.2.10条的规定□合格□不合格8接线箱应密封并应标明编号，箱内接线应标明线号□合格□不合格9不锈钢材质的接线箱固定时，不得与碳钢材料直接接触□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论年月日工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7表面温度计的感温面与被测对象表面应紧密接触，并应固定牢固□合格□不合格8 压力式温度计的温包应全部浸入被测对象中□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论年月日压力检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7安装在操作岗位附件，测量高压的压力表，宜距操作面 1.80m以上，或在仪表正面加设保护罩□合格□不合格8现场安装的压力表不应固定在有强烈振动的设备或管道上□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3测量低压的压力表或变送器的安装高度，宜与取压点的高度一致□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7节流件安装前应进行外观检查，应无损伤，并应按设计数据测量验证其制造尺寸□合格□不合格8水平和倾斜的管道上安装的孔板或喷嘴，排泄孔的位置应符合本规范第 6.5.1条第5款的规定□合格□不合格9 节流件上“+”号的一侧应在被测流体流向的上游侧，当用箭头标明流向时，箭头的指向应与被测流体的流向一致□合格□不合格10 差压计或差压变送器正负压室与测量管道的连接应正确□合格□不合格11 转子流量计丶靶式流量计丶涡轮流量计丶涡街流量计丶超声波流量计丶均速管流量计等流量计，上丶下游直管段长度应符合设计文件的规定□合格□不合格12 电磁流量计的安装应符合本规范第 6.5.7条的规定□合格□不合格13 椭圆齿轮流量计的刻度盘面应处于垂直平面内；椭圆齿轮流量计和腰轮流量计在垂直管道上安装时，管道内流体流向应自下而上□合格□不合格14 质量流量计的安装应符合本规范第 6.5.11条的规定□合格□不合格一般项目1仪表接线箱（盒）应采取密封措施，引入口不宜朝上□合格□不合格2 仪表铭牌和仪表位号标识应齐全丶牢固丶清晰□合格□不合格3 □合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日物位检测仪表质量验收工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1现场仪表的安装位置应符合规范第 6.1.1条的规定□合格□不合格2仪表的安装应牢固丶平正，不应承受非正常外力□合格□不合格3设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装□合格□不合格4直接安装在设备或管道上的仪表安装完毕应进行压力试验□合格□不合格5仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm□合格□不合格6 核辐射式仪表在安装现场应有明显的警戒标识□合格□不合格7浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差为2mm/m;浮筒中心应处于正常操作液位或分界液位的高度□合格□不合格8钢带液位计的导向管应垂直安装，钢带应处于导向管的中心并滑动自如。
工业自动化仪表验收规范(GB50093-)-(1)
1 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。
1.0.2 本规范适用于工业和民用仪表工程的施工及验收。
本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表 automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement以确定量值为目的的一组操作。
2.0.3 控制 control为达到规定的目标，在系统上或系统内的有目的的活动。
2.0.4 现场 site工程项目施工的场所。
2.0.5 就地仪表 local instrument安装在现场控制室外的仪表，一般在被测对象和被控对象附近。
2.0.6 检测仪表 detecting and measuring instrument用以确定被测变量的量值或量的特征、状态的仪表。
2.0.7 传感器 transducer接受输入变量的信息，并按一定规律将其转换为同种或别种性质输出变量的装置。
2.0.8 转换器 converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器 transmitter输出为标准化信号的传感器。
工业自动化仪表验收规范(GB50093-)-(1)
1 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。
1.0.2 本规范适用于工业和民用仪表工程的施工及验收。
本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表 automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement以确定量值为目的的一组操作。
2.0.3 控制 control为达到规定的目标，在系统上或系统内的有目的的活动。
2.0.4 现场 site工程项目施工的场所。
2.0.5 就地仪表 local instrument安装在现场控制室外的仪表，一般在被测对象和被控对象附近。
2.0.6 检测仪表 detecting and measuring instrument用以确定被测变量的量值或量的特征、状态的仪表。
2.0.7 传感器 transducer接受输入变量的信息，并按一定规律将其转换为同种或别种性质输出变量的装置。
2.0.8 转换器 converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器 transmitter输出为标准化信号的传感器。
GB 50093-2013 自动化仪表工程施工及质量验收规范(10 电气防爆和接地(部分条款))
隔爆型
本安型
正压型
防爆标志
本安系统
奇纳安全栅
隔离安全栅
齐纳安全栅和隔离安全栅的比较
10 电气防爆和接地
Ex ia级本质安全仪表在正常工作状态下以及电路中存在两起 故障时，电路元件不会发生燃爆。在ia型电路中，工作电流被限 制在100mA以下，适用于0区、1区和2区。 Ex ib级本质安全仪表在正常工作状态下以及电路中存在一 起故障时，电路元件不发生燃爆炸。在ib型电路中，工作电流被 限制在150mA以下，适用于1区和2区。
电气1
电气2
本章结束
谢 谢！
《中华人民共和国刑法》第一百三十七条 建设单位、设计
单位、施工单位、工程监理单位违反国家规定，降低工程质量 标准，造成重大安全事故的，对直接责任人员，处五年以下有 期徒刑或者拘役，并处罚金；后果特别严重的，处五年以上十 年以下有期徒刑，并处罚金。
危险区域划分
序号 防爆型式 代号 国家标准 1 隔爆型 d GB3836.2 2 增安型 e GB3836.3 3 本安型 ia GB3836.4 本安型 ib GB3836.4 4 正压型 p GB3836.5 5 充油型 o GB3836.6 防爆措施 适用区域 隔离存在的点火源 Zone1,Zone2 设法防止产生点火源 Zone1,Zone2 限制点火源的能量 Zone0-2 限制点火源的能量 Zone1,Zone2 危险物质与点火源隔开 Zone1,Zone2 危险物质与点火源隔开 Zone1,Zone2
GB 50093-2013 自动化仪表工程施工及质量验收规 范-10 电气防爆和接地(部分条款)
一、规范应用背景 二、防爆基础知识 三、电气防爆和接地(部分条款) 讲解
《中华人民共和国安全生产法》第八十条 生产经营单
GB50093_2013自动化仪表工程施工及质量验收规范配套表格
仪表设备和材料检验质量验收
流量取源部件安装检验批质量验收记录
分析取源部件质量验收记录
仪表设备安装一般质量验收
仪表盘丶柜丶箱质量验收
压力检测仪表质量验收
流量检测仪表质量验收
物位检测仪表质量验收
机械量检测仪表质量验收
其他检测仪表质量验收
执行器质量验收
控制仪表和综合控制系统丶仪表电源设备质量验收
仪表线路安装一般规定质量验收
支架制作与安装定质量验收
电缆桥架安装质量验收
电缆导管安装质量验收
电缆丶电信丶光缆敷设规定质量验收
仪表线路配线质量验收
仪表管道安装一般规定质量验收
测量管道质量验收
气动信号管道质量验收
气源管道质量质量验收
液压管道质量验收
盘丶柜丶箱内管道质量验收
管道试验质量验收
脱脂质量验收
爆炸和火灾危险环境仪表装置质量验收
接地质量验收
隔离与吹洗质量验收
防腐丶绝热质量验收
伴热质量验收
仪表试验一般规定质量验收。
《自动化仪表工程施工及验收规范》(GB50093-2013)仪表安装检验批
一般项目
1
仪表位号、标志
6.1.3
√
2
保护措施
6.3.2、6.3.3
√
3
接线盒及接线
6.1.9
√
4
施工单位检查评定结果
主控项目和一般项目的施工质量全部合格，符合设计及施工质量验收规范要求。
项目专业质量检查员：年月日
监理单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
表B.0.7电缆支架安装报审、报验表
施工单位检查评定记录
监理（建设）单位验收意见
主控项目
1
支架安装、固定
7.2.2
√
2
3
4
一般项目
1
支架制作
7.2.1
√
2
金属材料支架间距≤2m
7.2.3
√
3
电缆水平支架间距≤0.8m
7.2.4
√
4
电缆垂直支架间距≤1m
√
施工单位检查评定结果
主控项目和一般项目的施工质量全部合格，符合设计及施工质量验收规范要求。
朱承功
专业工长
曲宾
分包单位
项目负责人
施工班组长
施工执行标准名称及编号
《自动化仪表工程施工及验收规范》（GB50093-2013）
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收意见
主控项目
1
线槽安装附近的环境要求
7.1.6~7.1.9
√
2
电缆槽架安装、固定
7.3.2、7.3.3
√
3
拐弯安装
7.3.4
√
4
接地
10.2.1、10.2.5
GB50093-2013自动化仪表工程施工及质量验收规范1-5
13）增加了可编程序控制器、分散控制系统、现 场总线控制系统试验和质量验收规定。
14）增加了自动化仪表分项工程质量验收记录表 格的规定。
规范的主要特点： 修订后的规范内容完整，结构合理，层次清楚， 完整性及通用性较强。
4、参加修订、会审的单位
主编部门： 中国工程建设标准化协会化工分会。 规范的日常管理部门 主编单位： 中国石油和化工勘察设计协会 中国化学工程第十一建设有限公司 中国化学工程第十一建设有限公司 负责具 体技术内容的解释，规范执行过程中如有意见 和建议，请寄给 ：河南省开封市汴京路53#， 中国化学工程第十一建设有限公司技术质量 部 邮编：475002，以便今后修订的参考。
第四章 仪表设备和材料的检验及保管 第五章 取源部件安装 第六章 仪表设备安装 第七章 仪表线路安装 第八章 仪表管道安装 第九章 脱脂 第十章 电气防爆和接地 第十一章 防护 第十文章 仪表试验 第十三章 工程交接 附录A 自动化仪表分项工程质量验收记录 附录B 节流装置所要求的最短直管段长度 引用标准名录 条文说明
《工业安装工程施工质量验收统一标准》GB50252、 《 工业金属管道工程施工规范》GB50235、 《工业金属管道工程施工质量验收规范》GB50184、 《现场设备、工业管道焊接工程施工规范》GB50236、 《现场设备、工业管道焊接工程施工质量验收规范》GB50683、 《钢结构工程施工质量验收规范》GB50205、 《工业设备及管道绝热工程施工规范》GB50126、 《工业设备及管道绝热工程施工质量验收规范》GB50185、 《电气装置安装工程电缆线路施工及验收规范》GB50168、 《电气装置安装工程接地装置施工及验收规范》GB50169、 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257、 《1kV及以下配线工程施工与验收规范》GB50575、 《建筑电气工程施工质量验收规范》GB50303
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）质量验收 质量验收根据住房和城乡建设部标准定额司关 于“验评分离、强化验收、完善手段、过程控 制”的指导思想，质量验收的通用要求在第三 章基本规定中。 从第四章至第十二章，要求与施工规范对应的 质量验收，放在章的最后一节为质量验收具体 内容，以表格形式反映出来，质量验收的内容 与本章中施工规范要求基本一致。
《工业安装工程施工质量验收统一标准》GB50252、 《 工业金属管道工程施工规范》GB50235、 《工业金属管道工程施工质量验收规范》GB50184、 《现场设备、工业管道焊接工程施工规范》GB50236、 《现场设备、工业管道焊接工程施工质量验收规范》GB50683、 《钢结构工程施工质量验收规范》GB50205、 《工业设备及管道绝热工程施工规范》GB50126、 《工业设备及管道绝热工程施工质量验收规范》GB50185、 《电气装置安装工程电缆线路施工及验收规范》GB50168、 《电气装置安装工程接地装置施工及验收规范》GB50169、 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257、 《1kV及以下配线工程施工与验收规范》GB50575、 《建筑电气工程施工质量验收规范》GB50303
2.0.24保护管改为电缆导管：
原规范定义为保护管：敷设和保护电线电缆的管子及 其连接件。 现在解释 电缆导管 cable conduit：用以在其内部敷设 和保护电缆电线，便于导入或拉出电缆电线的管子 《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006中是：
《建筑电气施工质量验收规范》GB50303-2002中：
第四章 仪表设备和材料的检验及保管 第五章 取源部件安装 第六章 仪表设备安装 第七章 仪表线路安装 第八章 仪表管道安装 第九章 脱脂 第十章 电气防爆和接地 第十一章 防护 第十文章 仪表试验 第十三章 工程交接 附录A 自动化仪表分项工程质量验收记录 附录B 节流装置所要求的最短直管段长度 引用标准名录 条文说明
③第1.0.7条: 原规范 ：1.0.5 自动化仪表工程所采用的设备 和材料应符合国家现行有关强制性标准的规定
现在修改为： 1.0.7 自动化仪表工程所采用的 设备和材料应符合国家现行有关标准的规定， 并应具有产品质量证明文件。
④第1.0.9条 自动化仪表工程的施工和质量验收 除应符合本规范外，尚应符合国家现行有关标 准的规定。 在条文说明中列出了部分标准，这 些标准如：
说明： 原来规范第三章施工准备，现在调整为两章：引用标准名录、附录A、条文说明 中增加了“修订说明”
规范中引用了标准： 1 《工业设备及管道绝热工程施工规范》GB50126 2 《电气装置安装工程电缆线路施工及验收规范》 GB50168 3 《钢结构工程施工质量验收规范》GB50205 4 《工业金属管道工程施工规范》GB50235 5 《现场设备、工业管道焊接工程施工规范》 GB50236 6 《工业安装工程施工质量验收统一标准》GB50252
②解释改： 原来解释 “检验”：对产品或过程等实体，进 行量度、测量、检查或试验并将结果与规定要求 进行比较以确定每项特性合格情况所进行的活动。 现在解释“检验”：通过观察和判断，适当时 结合测量、试验或估量所进行的符合性评价。 参照《质量管理体系 基础和术语》GBT 190002008
原来解释 “试验”：对产品或过程等实体的额 定值（或极限值）或特性、指标、质量进行验证。 现在解释“试验”：按照程序确定一个或多个特 性。 参照《质量管理体系 基础和术语》GBT 190002008
1.0.7 自动化仪表工程所采用的设备和材料应 符合国家现行有关标准的规定，并应具有产品 质量证明文件。 1.0.8 自动化仪表工程中的焊接施工应符合现 行国家标准《现场设备、工业管道焊接工程施 工规范》GB50236、《现场设备、工业管道焊 接工程施工质量验收规范》GB50683和《钢结 构工程施工质量验收规范》GB50205的规定。 1.0.9 自动化仪表工程的施工和质量验收除应 符合本规范外，尚应符合国家现行有关标准的 规定。
2 术语
这次修订对上一版的部分术语进行了修改， 共34个术语解释。 1）、删除了术语：现场、测温点、取压点、管 道、伴热、脱脂、爆炸性环境、本质安全型设备 等8个术语，其中 爆炸性环境和本质安全型设备 两个术语在正文中没有出现。 2）、对原术语名称修改：就地仪表改为现场仪 表，电缆槽改为电缆桥架，保护管改为电缆导管。 3）、术语 检验 、试验、本质安全电路、关联 设备的解释按照相关标准修行了修订。
审查单位： 住建部标准定额司标准规范处 中国工程建设标准化协会化工分会 中国石油和化工勘察设计协会 中国化学工程第十四建设有限公司 中国化学工程第七建设有限公司 华陆工程科技有限责任公司 中国化学工程第二建设有限公司 中国石油天然气第七建设公司 上海宝冶集团有限公司 华北电网北京电力建设公司 西北电力建设第一工程公司 吉林梦溪工程管理有限公司 中国核工业二三建设有限公司 中国机械工业建设总公司 中国石化集团第五建设公司 杭州和利时自动化有限公司 贵州东华工程股份有限公司 ，有17个单位
《自动化仪表工程施工及质验收规范》 GB50093-2013 修 订
一、前言介绍 二、部分章节的具体修订内容介绍 （第一章———第五章）
一、前言介绍
1、修订依据 2、整体结构形式
3、主要修订的技术内容
4、参加修订、会审的单位
1、修订依据
住房和城乡建设部在2010年下发“关于印发 《2010年工程建设标准制订、修订计划》的 通知”（建标[2010]43号）的安排，由中国工 程建设标准化协会化工分会为主编部门，中国 石油和化工勘察设计协会、中国化学工程第十 一建设有限公司为主编单位，并会同有关单位 对国家标准《自动化仪表工程施工及验收规范》 GB50093—2002和《自动化仪表工程施工质量 验收规范》GB50131—2007进行合并修订。
二、部分章节的具体修订内容介绍 （第一章—第五章）
1 总则 第一章总则，共9条，原来规范共7条， 按照《工程建设标准编写规定》，把原 规范的1.0.2、1.0.3改为2条。
1.0.1 为提高自动化仪表工程施工技术和管理 水平，统一自动化仪表工程施工质量验收方法， 确保工程质量，制定本规范。 1.0.2 本规范适用于自动化仪表工程的施工及 质量验收。 1.0.3 本规范不适用于制造、贮存、使用爆炸 物质的场所以及交通工具、矿井井下等自动化 仪表安装工程。 1.0.4 自动化仪表工程的施工应符合设计文件 及本规范的规定。 1.0.5 当需要修改设计文件及材料代用时，应 经原设计单位同意，并应出具相关文件。 1.0.6 直接安装在设备和管道上的仪表和仪表 取源部件，应按设计文件对专业分工和分界的 规定进行施工。
原来解释 “本质安全电路”：在规定的试验条 件下，正常工作或规定的故障状态下产生的火花和 热效应均不能点燃规定的爆炸性气体或蒸汽的电路。 现在解释“本质安全电路”：在规定的条件下， 包括正常工作和规定的故障条件下，产生的任何电 火花和任何热效应均不能点燃规定的爆炸性气体环 境的电路。 参照标准：《爆炸性环境 第4部分：由本质安全 型“i”保护的设备》GB 3836.4-2010
4 ）增加了仪表施工安全技术、监视和测量设备 的相关规定。
5）提高了成排设置仪表盘（柜、箱）安装、仪 表接地安装质量检验的抽检比例。
6）增加了放射性仪表、分析仪表设备施工前检 验及保管规定。 7）增加了重锤料位计、雷达物位计等物位计取 源部件安装的施工及质量验收规定。 8）增加了质量流量计、雷达液位计等仪表设备 安装的施工及质量验收规定，增补了仪表接线 箱安装相关规定。
原来解释 “关联设备”：设备内的电路或部分 电路并非全是本质安全电路，但有可能影响本质 安全电路安全性能的电气设备。 现在解释 “关联设备”：内装能量限制电路和 非能量限制电路，且在结构使非能量限制电路不 能对能量限制电路产生不利影响的电气设备。 参照标准：《爆炸性环境 第1部分：设备 通用 要求》GB 3836.1-2010
2、整体结构形式
1）规范名称：这次修订是将《自动化仪表工 程施工及验收规范》GB50093—2002和《自动 化仪表工程施工质量验收规范》GB50131— 2007 两项标准合并，将规范名称调整为《自 动化仪表工程施工及质量验收规范》。
2）规范章节设置： 修订后的《自动化仪表工程施工及质量验收 规范》共13章、2个附录，分别是： 第一章 总则 第二章 术语 第三章 基本规定
9）增加了光缆敷设和连接的施工和质量验收规定， 增补了铝合金电缆桥架安装相关规定。
10）增加了低温管道施工及质量验收和真空管道 压力试验的规定。 11）删除了使用四氯化碳脱脂剂脱脂的规定。 12）增加了中间接线箱内屏蔽层连接的施工和质 量验收规定，增补了本质安全电路分支接线相关 规定。
13）增加了可编程序控制器、分散控制系统、现 场总线控制系统试验和质量验收规定。
14）增加了自动化仪表分项工程质量验收记录表 格的规定。
规范的主要特点： 修订后的规范内容完整，结构合理，层次清楚， 完整性及通用性较强。
4、参加修订、会审的单位
主编部门： 中国工程建设标准化协会化工分会。 规范的日常管理部门 主编单位： 中国石油和化工勘察设计协会 中国化学工程第十一建设有限公司 中国化学工程第十一建设有限公司 负责具 体技术内容的解释，规范执行过程中如有意见 和建议，请寄给 ：河南省开封市汴京路53#， 中国化学工程第十一建设有限公司技术质量 部 邮编：475002，以便今后修订的参考。
