带轮专用夹具课程设计

带轮专用夹具课程设计

带轮专用夹具课程设计一、课程目标知识目标:1. 学生能理解带轮专用夹具的基本结构及其工作原理;2. 学生能掌握带轮专用夹具在机械加工中的应用及其重要性;3. 学生能了解带轮专用夹具的设计原则和关键参数的计算方法。

技能目标:1. 学生能够运用所学知识,进行带轮专用夹具的基本设计;2. 学生能够分析实际生产中带轮专用夹具的使用情况,并提出优化方案;3. 学生能够通过团队合作,完成带轮专用夹具的设计与制作。

情感态度价值观目标:1. 培养学生对机械设计和制造专业的兴趣和热情;2. 培养学生严谨的科学态度和良好的工程意识;3. 培养学生团队协作精神和沟通能力,提高解决问题的自信心。

本课程针对高年级机械设计及相关专业学生,结合课程性质、学生特点和教学要求,制定具体、可衡量的学习目标。

课程旨在使学生在掌握带轮专用夹具相关知识的基础上,提高实际操作能力和创新思维能力,为将来从事相关工作打下坚实基础。

同时,注重培养学生积极的学习态度和团队合作精神,使其成为具有全面素质的工程技术人才。

二、教学内容1. 带轮专用夹具概述- 夹具的定义、分类及其应用场景- 带轮专用夹具的结构组成及其功能2. 带轮专用夹具工作原理与性能要求- 工作原理阐述- 性能要求:精度、刚度、稳定性等3. 带轮专用夹具设计原则及关键参数计算- 设计原则:安全性、可靠性、经济性等- 关键参数计算:夹紧力、定位误差、装卸时间等4. 带轮专用夹具在机械加工中的应用实例- 应用案例分析:典型零件加工、工艺流程等- 效益分析:提高生产效率、降低成本等5. 带轮专用夹具设计及制作实践- 设计流程与方法- 制作工艺及操作要点6. 带轮专用夹具的优化与改进- 现有问题分析- 优化方案设计与实施教学内容依据课程目标进行选择和组织,遵循科学性和系统性原则。

教学大纲明确教学内容安排和进度,结合教材相关章节,确保学生能够系统掌握带轮专用夹具的知识和技能。

教学内容旨在培养学生具备实际工程应用能力,为我国机械制造业的发展贡献力量。

机床专用夹具及其设计方法

机床专用夹具及其设计方法
铣削加工效率高,工件安装应迅速,
要有快速对刀元件
2、铣床夹 具的构造 主要由夹 具体、定 位板、夹 紧机构、 对刀块、 定向键等 组成
3.铣床夹具的设计
铣床夹具的安装:主要依靠定向键和
百分表校正来提高安装精度。定位键 的结构尺寸已标准化,应按铣床工作 台的T形槽尺寸选定,它和夹具底座 以及工作台T形槽的配合为H7/h6、 H8/h8。两定位键的距离应力求最大
• • • •
1、分度盘锁紧螺母 2、分度盘 3、定位轴 4、压紧螺母
移动式钻模
• 移动式钻模用在立式钻床上,先后钻销 工件同一表面上的多个孔,属于小型夹 具。移动的方法有两种:一种式自由移 动,另一种是定向移动,用专门设计的 轨道和定程机构来控制移动的方向和距 离。
滑柱式钻模
滑柱式钻模是一种标准化,规格化的 通用钻模。钻模体可以通用于较大范围 的不同工件。设计时,只需根据不同的 加工对象设计相应的定位。夹紧元件。 因此,可以简化设计工作。另外,这种 钻模不需另行设计专门的夹紧装置,夹 紧工件方便,迅速,适用于不同类型的 各种中小型零件的孔加工,生产中,尤 其是大批量生产中应用较广。
4、钻套的材料
性能要求:高硬度,耐磨 常用材料:T10A T12A CrMn 或20渗 碳淬火 D≤10mm CrMn D<25mm T10A T12A HRC58~64 D≥25mm 20渗碳淬火 HRC58~64
镗模
(一)镗模的特点及其组成 1、特点:镗床夹具称镗模,主要用于加工 箱体类零件上的孔或孔系通过布置镗套, 可加工出较高精度要求的孔或孔系。 与 钻模相比,它有相同之处,但箱体孔系 的加工精度一般要求较高,其本身精度 比钻模高。
l—台肩销 2—快换垫圈 3—螺母

专用夹具设计方法【步骤】

专用夹具设计方法【步骤】

以下为专用夹具的设计方法,一起了解一下吧。

一、专用夹具的设计步骤(一).研究原始资料明确任务书中的设计要求,收集下列资料:1) 工件图、毛坯图和工艺规程等技术文件。

了解该工序的加工技术要求,定位和夹紧方案,毛坯情况,加工时使用的机床、刀具、加工和切削用量等2) 了解生产批量和对夹具的需用情况,以确定所采用夹具结构的合理性和经济性。

3) 了解机床的主要技术参数、规格、安装夹具的有关连接部分的尺寸等。

4) 了解刀具的主要结构尺寸、制造精度、主要技术条件等。

5) 收集有关夹具零部件标准(国标、部标、企标、厂标),典型夹具结构、夹具设计资料等。

6) 了解本公司制造夹具能力和经验,了解用户有无压缩空气站等。

7) 3D图形的转换。

(二)确定夹具的结构1 定位要则1) 选择合理的定位基准——定位基准必须与工艺基准重合,并尽量与设计基准重合,以减小定位误差,获得最大加工允差,降低夹具制造精度。

当定位基准和工艺基准或设计基准不重合时,需进行必要的加工尺寸及其允差的换算。

——应选择工件上最大的平面,最长的圆柱面或圆柱轴线为定位基准,以提高定位精度,并使定位稳定、可靠。

——在选择定位元件时,要防止出现过定位现象。

——在工件各加工工序中,力求采用同一基准,以必免因基准更换而降低工件各表面相互位置的准确度。

——当铸、锻件以毛坯面作为第一道工序的基准时,应选用比较光整表面作基准面,避开浇冒口或分型面等凸起不平整的部位。

2) 限制工件的自由度——工件在夹具上进行定位时,为保证加工面位置尺寸或位置精度,以及承受切削力和夹紧力等的需要,必须限制住工件的六个自由度。

——如果工件以已加工过的光滑平面定位,必要时可以用六个以上的点定位,但各定位面上支承点的表面必须在同一平面上,或其中的几个支承点采用辅助支承。

3) 对定位元件的要求——工件定位基准与定位元件接触或配合后,能限制住必须由其限制的工件的自由。

——由其产生的定位误差最小。

——定位表面应具有较高的尺寸精度、配合精度、表面粗糙度和硬度。

专用夹具的设计

专用夹具的设计
第二章 专用夹具旳设计措施
第一节 专用夹具旳基本要求和设计环节
1、求。 (2)能够提升机械加工旳生产效率。 (3)能够降低工件旳生产成本。 (4)夹具旳操作要以便、安全。(5)尽量提升夹具元件旳通用化和原则化程度。 (6)具有良好旳构造工艺性,以便于夹具旳制造、使用和维修。
绘图旳环节
(1)用双点划线绘出工件轮廓线;(2)绘制定位元件旳详细构造;(3)绘制对刀导向元件;(4)绘制夹紧装置;(5)绘制其他元件或装置;(6)绘制夹详细。(7)标注视图符号、尺寸、技术要求,编制明细表。
1、五类尺寸(1)夹具外形轮廓尺寸;(2)工件与定位元件间旳联络尺寸;(3)夹具与刀具旳联络尺寸;(4)夹具与机床联络部分旳联络尺寸;(5)夹具内部旳配合尺寸。
(3)焊接构造 旳夹详细
焊接构造是国际上某些工业国家常用旳措施。此类构造易于制造,制造周期短,成本低,使用也较灵活。当发觉夹详细刚度不足时,可补焊肋和隔板。 焊接件材料旳可焊性要好,合用材料有碳素构造钢Q195、Q215、Q235,优质碳素构造钢20钢、15Mn等。焊接后需经退火处理,局部热处理旳部位则需在热处理后进行低温回火。
1、夹详细旳作用及其基本要求
(1)夹详细旳作用 夹详细是夹具旳基础元件,在加工过程中,夹详细要承受工件重力、夹紧力、切削力、惯性力和振动力旳作用。
1)夹详细旳构造形式应根据机床旳有关参数和加工方式来定。2)有一定旳精度和良好旳构造工艺性。3)足够旳强度和刚度。4)在机床工作台上安装旳夹具,其重心尽量低、高度尺寸要小。5)夹详细旳构造应简朴、紧凑,尺寸要稳定,残余应力要小。6)要有合适旳容屑空间和良好旳排屑性能。7)要有很好旳外观。8)在夹详细合适部位用钢印打出夹具编号,以便于工装旳管理。
4.夹具总图旳绘制夹具总图一般可按定位元件、夹紧装置以及夹详细等构造顺序绘制。尤其应注意体现清楚定位元件、夹紧装置等与夹详细旳装配关系。夹具总图绘制完毕,还应在夹具设计阐明书中,就夹具旳使用、维护和注意事项等予以简要旳阐明。

专用夹具设计方法和步骤

专用夹具设计方法和步骤

1、明确设计任务,收集设计资料
2、拟订夹具结构方案,绘制夹具草图
(1)确定工件的定位方案,设计定位装置,并对夹紧力进行估算,以确保夹紧可靠
(2)确定工件的夹紧方案,设计夹紧装置
(3)确定刀具的引导方式,选择或设计引导元件或对刀元件
(4)确定其他元件或装置的结构形式,如定位键、分度装置等
(5)确定夹具的总体结构及夹具在机床上的安装方式。

对夹具的总体结构最好能拟订出几个不同的方案,画出草图,经过分析比较,选择最佳方案
3、绘制夹具总图
(1)选择操作者工作时正对的位置为主视图
(2)用双点划线将工件的外形轮廓、定位基面、夹紧表面以及加工表面画在各视图相应的位置上,待加工面上的加工余量可用网纹线表示。

在夹具总图中,工件可看作透明体,不遮挡后面的线条
(3)依次画出定位、夹紧、导向元件或装置的具体结构,再画出夹具体,将各元件或装置连成一个整体
(4)在总图上标注尺寸(包括轮廓尺寸、联系尺寸、重要的配合尺寸等)、公差和技术要求
(5)绘制夹具零件图。

在夹具中的非标准零件都要绘制零件图,并按总图要求确定零件的尺寸、公差及技术条件
三、夹具总图技术要求的制订
1、夹具总图上应标注的尺寸和公差
(1)夹具外形的最大轮廓尺寸
(2)影响定位精度的尺寸
(3)影响对刀精度的尺寸和公差
(4)影响夹具在机床上安装精度的尺寸和公差
(5)影响夹具精度的尺寸和公差
(6)其他装配尺寸及公差
2、夹具总图上公差值的确定
(1)与加工尺寸有直接对应关系的夹具公差δJ (2)其他装配尺寸的配合性质及公差等级
3、夹具总图上应标注
4、的技术要求。

专用夹具设计说明书【范本模板】

专用夹具设计说明书【范本模板】

课程设计机械制造技术基础课程设计题目:专用夹具设计学院: 机械工程学院班级:x x 级机械制造与自动化x班姓名:x x指导教师: x x完成日期: 2017 年 4 月31日课程设计目录第一章前言 (1)第二章专用夹具设计 (3)2。

1 夹具的简介 (3)2。

1。

1 夹具的概念 (3)2。

2 夹具设计前的准备工作 (3)2。

2.2 熟悉工件零件图和工序图 (4)2。

3 选择夹紧机构 (4)第三章夹具装备分析 (5)3。

1 夹具的功用 (5)3。

1。

1 机床夹具的主要功能 (5)3.1。

2 机床夹具的特殊功能 (5)3.1。

3 夹具体主要技术条件及优缺点的分析 (6)3。

2 夹具的分类 (6)3.3 夹具的组成 (7)第四章机床夹具的设计特点和设计要求 (9)4.1 机床夹具的设计特点 (9)4.2 拟定夹具的结构方案 (9)4。

2。

1 定位方案的确定 (9)4.2。

1 夹紧方案确定 (10)4.3 夹具总图设计 (11)4。

4 夹具精度校核 (11)4。

5 夹具的设计步骤 (12)4.6 总图技术要求的定制 (13)4。

7 夹具设计中的几个重要问题 (14)4.8 精度分析 (15)5。

1定位基准的选择 (16)5.2 加工精度分析 (17)5.3 拟定工艺路线 (18)5.4 工艺方案的比较与分析 (19)5.5 选择加工设备与工艺装备 (21)5.5。

1 专用夹具的基本要求 (21)5。

6 夹紧力的计算 (22)5。

7 定位误差分析 (23)第六章夹具装配图上应标注的尺寸和技术条件 (24)6。

1 夹具装配图上标注的尺寸 (24)6。

2 夹具装配图上应标注的技术要求 (24)第七章夹具体零件图应标注的尺寸和技术要求 (25)7.1 夹具体零件图上标注的尺寸 (25)7。

2 夹具体零件图上标注的技术要求 (26)第八章对夹具设计的心得体会 (27)课程设计第九章课程设计总结 (28)参考文献 (29)附表1 机械加工工艺过程卡片 (30)课程设计第一章前言机械制造装备设计是机械设计制造及其自动化专业的一门主要专业课,其任务是通过该课程的学习,掌握主要机械制造装备的工作原理及其正确使用和选用方法、原则,并具备一定的机械制造装备的总体设计、传动设计、结构设计等基本知识和主要工艺装备的设计能力。

专用夹具设计方法

专用夹具设计方法

专用夹具设计方法专用夹具是指为了实现特定工件的加工、测试、装配等工序,而根据工件的特点和工艺要求,特别设计的夹具。

专用夹具的设计方法十分重要,它直接影响到夹具的可靠性、稳定性、使用寿命和生产效率等。

以下将介绍几种常用的专用夹具设计方法。

1.工艺分析法:在设计专用夹具之前,首先要进行工艺分析,分析加工工艺中的主要环节、关键节点、工艺要求,以及工艺中可能出现的问题和难点等。

通过充分了解工艺流程,可以从工艺的角度确定夹具所承担的功能、形式和结构等方面的要求。

2.参数分析法:夹具设计的一个重要环节是参数分析,通过对待加工工件的尺寸、形状、材料性质等参数进行分析,确定夹具所需的夹紧力、工件定位方式、夹紧装置的形式等。

同时还要分析工艺中可能带来的变量,如材料误差、温度变化等,以此来确定夹具的可靠性和稳定性。

3.结构设计法:专用夹具的结构设计是实现工艺要求和夹具功能的关键。

在设计过程中,需要考虑夹具的结构形式、材料选择、刚度和刚性等问题。

对于复杂工件,可以采用多级夹紧、多点定位等结构形式,以增加夹具对工件的稳定性和可靠性。

4.可制造性设计法:夹具的可制造性是指夹具在制造过程中是否能够方便、经济地加工、装配和调整。

在夹具设计之初,应考虑夹具组件的加工工艺、装配顺序和方式,以及关键部件的制造工艺可行性等因素。

合理考虑夹具的可制造性可以减少制造成本和交货周期。

5.模块化设计法:对于一些常规或批量生产的工件,可以采用模块化设计的方法。

模块化设计主要包括模块化结构设计和标准化件设计两个方面。

通过将夹具设计为可拆卸的模块,可以方便维护和更换,并且能够减少设计和制造的工作量。

6.仿生设计法:仿生设计是指通过模拟生物体结构和运动方式,进行工程设计的一种方法。

在专用夹具设计中,可以通过仿生设计的方法来优化夹具的结构和功能。

例如,可以借鉴生物体的抓握原理,设计具有可调节抓握力和适应不同形状工件的夹具。

7.系统集成设计法:专用夹具经常作为一个工件加工流程的一部分进行设计,因此,夹具设计应与其他设备和系统相集成。

零件专用夹具课程设计

零件专用夹具课程设计

零件专用夹具课程设计一、课程目标知识目标:1. 学生能够理解零件专用夹具的基本概念、分类及作用;2. 学生掌握零件专用夹具设计的基本原理和步骤;3. 学生了解零件专用夹具在机械加工中的应用及重要性。

技能目标:1. 学生能够运用所学知识,分析并解决零件加工中的定位和夹紧问题;2. 学生能够根据零件加工要求,设计简单的零件专用夹具;3. 学生能够运用相关软件或工具进行零件专用夹具的绘制和制作。

情感态度价值观目标:1. 培养学生对机械加工和零件专用夹具设计的兴趣,激发学生的创新意识;2. 培养学生严谨、细致的工作态度,提高学生的团队协作能力;3. 引导学生关注零件专用夹具在工业生产中的应用,培养学生的产业意识。

本课程针对高年级学生,结合学科特点和教学要求,注重理论与实践相结合,旨在提高学生解决实际问题的能力。

通过本课程的学习,使学生能够掌握零件专用夹具设计的基本知识和技能,为将来从事机械设计及相关工作打下坚实基础。

同时,注重培养学生的情感态度价值观,使学生在学习过程中形成积极向上的学习态度和良好的职业素养。

二、教学内容1. 零件专用夹具概述- 夹具的概念、分类及作用- 零件专用夹具的应用领域2. 零件专用夹具设计原理- 定位原理及定位元件- 夹紧原理及夹紧元件- 导向与支撑元件的选用3. 零件专用夹具设计步骤与方法- 分析零件加工要求- 确定夹具结构方案- 夹具元件的选用与布局- 夹具设计的计算与校核4. 零件专用夹具设计实例分析- 轴类零件夹具设计实例- 盘类零件夹具设计实例- 异形零件夹具设计实例5. 零件专用夹具设计软件应用- 常用设计软件介绍- 软件在夹具设计中的应用实例6. 夹具的绘制与制作- 夹具图纸的绘制方法- 夹具零件加工工艺- 夹具装配与调试教学内容依据课程目标,紧密结合教材,确保学生能够系统地掌握零件专用夹具设计的相关知识。

教学大纲详细安排了各部分内容的进度和教学要求,旨在使学生通过本章节学习,具备实际设计能力,并为将来的职业发展打下坚实基础。

专用夹具设计说明书

专用夹具设计说明书

专用夹具设计说明书一、概述本夹具设计说明书旨在为专用夹具的设计、制造和使用提供全面的指导。

夹具是一种重要的工艺装备,用于在生产过程中对工件进行定位和夹紧,以保证加工质量和效率。

本说明书将详细介绍专用夹具的设计思路、结构特点、使用方法及注意事项。

二、设计思路1. 定位准确:夹具应能准确定位工件,确保工件在加工过程中位置稳定,提高加工精度。

2. 夹紧力适中:夹具应能在保证工件稳定的前提下,施加适中的夹紧力,避免工件变形或损坏。

3. 结构简单:夹具结构应简单明了,便于制造、安装和调试,同时降低制造成本。

4. 操作方便:夹具应便于操作,能够快速完成工件的定位和夹紧,提高生产效率。

三、结构特点1. 定位元件:根据工件的具体形状和加工要求,选用合适的定位元件,如平面定位块、V型块等,确保工件准确定位。

2. 夹紧机构:采用可靠的夹紧机构,如气动夹紧、液压夹紧等,实现快速、稳定、适中的夹紧力。

3. 导向元件:为提高工件加工精度,可设置导向元件,如导轨、滑块等,减小工件在加工过程中的振动和误差。

4. 辅助元件:根据实际需要,可添加一些辅助元件,如定位销、限位开关等,提高夹具的稳定性和可靠性。

四、使用方法1. 安装调试:按照说明书要求,将夹具安装到机床上,并进行必要的调试,确保夹具定位准确、夹紧力适中。

2. 工件定位:将工件放置在夹具的定位元件上,确保工件稳定可靠。

3. 工件夹紧:操作夹具的夹紧机构,对工件施加适中的夹紧力,确保工件在加工过程中保持稳定。

4. 加工操作:启动机床进行加工操作,注意观察工件加工质量和夹具运行状态,如有异常及时调整。

5. 拆卸工件:加工完成后,松开夹紧机构,将工件从夹具上拆卸下来,清理现场。

五、注意事项1. 使用前应仔细阅读说明书,了解夹具的结构、使用方法和注意事项。

2. 夹具应妥善保管,避免磕碰和损坏。

3. 使用过程中应定期检查夹具的定位元件、夹紧机构等关键部件的磨损情况,如有异常应及时维修或更换。

专用夹具设计步骤

专用夹具设计步骤

专用夹具设计步骤专用夹具是用于固定或夹紧特定工件的设备,它在制造业中起着非常重要的作用。

为了设计出有效和可靠的专用夹具,需要经过一系列的步骤。

以下是专用夹具设计的典型步骤。

第一步:了解工件和工序要求在开始专用夹具设计之前,需要充分了解要加工的工件和相关的工序要求。

这包括工件的尺寸、形状、装配要求等。

同时,还需要了解工件的材料特性,例如硬度、磨损性等,以便选择适当的夹具材料和设计夹具的夹紧力。

此外,还需了解工艺过程中的姿态要求,以便考虑夹具的调整和定位功能。

第二步:确定夹紧方式和夹紧点根据工件的特点和工艺要求,选择适当的夹紧方式和夹紧点。

夹紧方式可以选择固定夹紧、弹性夹紧、液压夹紧等。

夹紧点的选择要考虑到工件的结构特点和关键尺寸,以确保夹具能够稳定固定工件并保持其准确位置。

第三步:绘制草图和制定设计概念绘制夹具的初步草图是设计过程中的重要步骤。

在草图中,需要考虑夹具的整体结构、夹紧装置和调整装置的布置、夹具材料和加工工艺等因素。

通过多个设计概念的比较和评估,选择最合适的设计方案。

第四步:进行3D模型设计在确定了最终的设计方案后,开始进行3D模型设计。

通过使用CAD 软件,可以对夹具的具体细节进行设计和优化。

在设计过程中,需要考虑夹具的刚度、强度、重量以及易于操作和维修等因素。

第五步:结构分析和优化完成3D模型设计后,进行结构分析并进行必要的优化。

使用有限元分析等方法,对夹具的各个部件进行应力分析,确保其在工作过程中的可靠性和安全性。

如果有必要,进行结构的重构和优化,以便在满足要求的情况下减少夹具的重量和成本。

第六步:制造和组装完成夹具的设计后,开始进行制造和组装。

根据设计图纸和规范,选择合适的加工工艺和材料,制造夹具的各个部件。

然后,进行夹具的组装和调试,确保各个部件的配合精度和夹具的正确性。

第七步:测试和调整完成夹具的制造和组装后,进行测试和调整。

通过对工件进行加工试验,验证夹具的性能和精度。

如果需要,对夹具进行必要的调整和改进,以满足工件加工的要求。

加工工艺规程及专用夹具的设计

加工工艺规程及专用夹具的设计

加工工艺规程及专用夹具的设计1.引言(100字)加工工艺规程是指在产品加工过程中,制定并实施的关于工艺方法、工艺参数、工作步骤等的规程文件。

专用夹具是用于固定工件,使其能够在加工过程中保持稳定的工具。

本文主要探讨加工工艺规程的制定以及专用夹具的设计。

2.加工工艺规程的制定(300字)制定加工工艺规程主要包括以下几个步骤:确定产品设计要求、分析产品特性、制定工艺流程、确定工艺参数和工艺方法、确定检验方法和质量控制点、编制工艺文件。

首先,确定产品设计要求是制定加工工艺规程的基础。

产品设计要求包括产品的尺寸、材料、表面要求等。

在了解产品设计要求的基础上,可以进一步分析产品特性。

分析产品特性可以帮助确定正确的工艺方法和工艺参数。

其次,制定工艺流程是确定加工过程中的工作步骤和工艺路径,包括原材料准备、加工工序和后续处理等。

在制定工艺流程时,需要考虑产品的加工性能、工艺设备的可用性和工艺成本等因素。

然后,确定工艺参数和工艺方法是制定加工工艺规程的重点。

工艺参数包括切削速度、进给量、切削深度等,工艺方法包括工艺设备的选择、夹具的设计等。

确定正确的工艺参数和工艺方法可以保证产品的加工质量和生产效率。

最后,确定检验方法和质量控制点是制定加工工艺规程的要求。

检验方法包括产品尺寸测量、表面质量检验等,质量控制点是指在加工过程中进行质量检验的关键环节,如工艺设备的调试、夹具的检验等。

通过检验方法和质量控制点的确定,可以进行加工工艺的检验和监控。

3.专用夹具的设计(800字)专用夹具是根据产品加工过程的要求,为固定工件而设计的一种工具。

夹具的设计要考虑产品的尺寸、形状、工艺要求等因素,以确保产品在加工过程中的稳定性和精度。

在专用夹具的设计中,首先需要确定夹具的类型。

夹具的类型包括机械夹具和液压夹具等。

机械夹具适用于对工件施加机械力的加工工艺,液压夹具适用于对工件施加液压力的加工工艺。

根据产品的加工要求和工艺方法,选择合适的夹具类型。

专用夹具设计

专用夹具设计

夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程,应充分考虑夹具实现的可能性,而设计夹具时,如确有必要也可以对工艺过程提出修改意见。

夹具的设计质量的高低,应以能否稳定地保证工件的加工质量,生产效率高,成本低,排屑方便,操作安全、省力和制造、维护容易等为其衡量指标。

第一节专用夹具设计的基本要求一个优良的机床夹具必须满足下列基本要求:(1)保证工件的加工精度保证加工精度的关键,首先在于正确地选定定位基准、定位方法和定位元件,必要时还需进行定位误差分析,还要注意夹具中其他零部件的结构对加工精度的影响,确保夹具能满足工件的加工精度要求。

(2)提高生产效率专用夹具的复杂程度应与生产纲领相适应,应尽量采用各种快速高效的装夹机构,保证操作方便,缩短辅助时间,提高生产效率。

(3)工艺性能好专用夹具的结构应力求简单、合理,便于制造、装配、调整、检验、维修等。

专用夹具的制造属于单件生产,当最终精度由调整或修配保证时,夹具上应设置调整和修配结构。

(4)使用性能好专用夹具的操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下,应尽可能采用气动、液压等机械化夹紧装置,以减轻操作者的劳动强度。

专用夹具还应排屑方便。

必要时可设置排屑结构,防止切屑破坏工件的定位和损坏刀具,防止切屑的积聚带来大量的热量而引起工艺系统变形。

(5)经济性好专用夹具应尽可能采用标准元件和标准结构,力求结构简单、制造容易,以降低夹具的制造成本。

因此,设计时应根据生产纲领对夹具方案进行必要的技术经济分析,以提高夹具在生产中的经济效益。

第二节专用夹具设计的规范化程序一、夹具设计规范化概述1.夹具设计规范化的意义研究夹具设计规范化程序的主要目的在于:(1)保证设计质量,提高设计效率夹具设计质量主要表现在:1)设计方案与生产纲领的适应性;2)高位设计与定位副设置的相容性;3)夹紧设计技术经济指标的先进性;4)精度控制项目的完备性以及各控制项目公差数值规定的合理性;5)夹具结构设计的工艺性;6)夹具制造成本的经济性。

专用夹具的设计方法

专用夹具的设计方法

专用夹具的设计方法专用夹具是一种用于固定工件在加工、装配、检测等工艺过程中的装置。

它的设计方法涉及到工件形状的分析、夹持方式的选择、夹具结构的设计等方面。

下面将从这些方面详细介绍专用夹具的设计方法。

1.工件形状的分析在设计专用夹具之前,首先需要对工件形状进行仔细的分析。

通过分析工件的尺寸、几何形状、表面特征等,确定需要夹持的部位和夹持方式。

此外,还需要考虑工件的重心位置、刚度等因素,以便在设计夹具时能够合理分配夹持力和支撑力,确保夹具能够稳定夹紧工件。

2.夹持方式的选择根据工件形状的分析结果,可以选择合适的夹持方式。

常见的夹持方式包括机械夹持、电磁吸盘夹持、真空吸盘夹持等。

机械夹持是通过机械手段将工件夹紧,可以选择合适的夹具夹持工件,适用于形状规则的工件。

电磁吸盘夹持是利用电磁原理将工件吸附在吸盘上,适用于平面或带有一定吸附特性的工件。

真空吸盘夹持是利用负压将工件吸附在吸盘上,适用于平面或带有一定吸附特性的工件。

3.夹具结构的设计夹具结构的设计是专用夹具设计的核心。

在设计夹具结构时,首先需要根据工件的形状和夹持方式确定夹具的整体结构。

然后,根据夹持力和支撑力的分配要求,设计合适的夹持装置、支撑装置和调整装置。

夹持装置通常包括夹具床、定位销、定位块等,可根据工件的形状和夹持方式进行合理设计。

支撑装置通常包括支撑块、支撑架等,用于支撑工件以增加稳定性。

调整装置通常包括调整螺钉、调整销等,用于调节夹具的夹持力和支撑力。

4.夹具材料的选择夹具材料的选择要考虑到夹具的强度、耐磨性、耐腐蚀性等性能要求。

通常情况下,选择材料时应尽量选择硬度高、强度大的材料,以确保夹具的寿命和稳定性。

常用的夹具材料包括合金钢、硬质合金、铸铁等。

此外,还需要根据工件的材质选择合适的夹具材料,避免相互之间产生腐蚀或损伤。

5.夹具的加工和装配设计完成后,需要对夹具进行加工和装配。

加工过程中要确保夹具的精度和尺寸符合设计要求,以保证夹具的使用效果。

工装夹具设计的基本方法和步骤

工装夹具设计的基本方法和步骤

能提高生产效率
04
工艺性能好
05
使用性能好
06
经济性好
07
进行工装夹具的设计和使用,是能够使得零件迅速而准确地安装于夹具中的确定位置,夹具定位
安装于加工设备的确定位置。因此,使用夹具加工零件时,能使零件迅速而准确地处于加工位置,从而保证零件的加工质量满足要求,这就是夹具在生产中得到广泛运用的主要原因。
这三项原则是相互制约的,因此,夹紧力设计时应综合考虑,选择更佳的加紧方案,也可用计算机辅助设计。一般来讲: 对粗加工用的夹具,选用较大的夹紧力,主要考虑零件的不移动原则; 对精加工用的夹具,选用较小的夹紧力,主要考虑零件的不变形和不振动原则。
2-3-2 夹紧点的选择 夹紧点的选择是达到最佳夹紧状态的首要因素,正确选择夹紧点后,才能估算出所需要的夹紧力,选的不当不仅增大夹具变形,甚至不能夹紧零件。 夹紧点的选用原则: 尽可能使夹紧点和支承点对应,使夹紧力作用在支承上,可减少变形; 夹紧点选择应尽量靠近加工表面,不致引起过大的夹紧变形。 可以采取减少夹紧变形的措施: 如增加辅助支承和辅助夹紧点、分散着力点和增加压紧件的接触面积、利用对称变形等等。
2-3-1 零件在夹具中定位后的夹紧三原则: a) 零件在工装夹具中定位后的不移动原则: 选择夹紧力的方向指向定位基准(第一基准),且夹紧力的大小应足以平衡其它力的影响,不使零件在加工过程中产生移动。 b) 零件在工装夹具中定位后的不变形原则: 在夹紧力的作用下,不使零件在加工过程中产生精度所不允许的变形,必须选择合适的夹紧部位及压块和零件的接触形状,同时压紧力应合适。 c) 零件在工装夹具中定位后的不振动原则: 提高支承和夹紧刚性,使得夹紧部位靠近零件的加工表面,避免零件和夹紧系统的振动。
其它的尺寸(夹具上与设计图样无关的),若需要保证其配合精度要求,是可以采取配作加工的加工手段,同样能够达到夹具的使用精度要求,从而保证用该夹具加工的零件,其最终尺寸和位置精度都满足设计要求。

毕业论文专用夹具的设计

毕业论文专用夹具的设计

毕业论文专用夹具的设计毕业论文专用夹具的设计毕业论文是每个大学生在完成学业之前必须完成的重要任务。

而为了更好地完成这项任务,一个高效、方便的专用夹具是必不可少的。

本文将探讨毕业论文专用夹具的设计,旨在提供一个实用且有效的解决方案。

一、需求分析在设计毕业论文专用夹具之前,我们首先需要对夹具的需求进行分析。

毕业论文通常包含大量的纸质文档,如论文草稿、参考文献等。

因此,夹具需要具备以下特点:1. 容量大:夹具需要能够容纳大量的纸质文档,以便学生可以方便地整理和管理论文材料。

2. 分类明确:夹具应该具备不同的分区,以便学生可以根据需要将论文材料进行分类存放,提高整理效率。

3. 方便携带:由于毕业论文往往需要在不同的地方进行撰写和展示,夹具应该具备便携性,方便学生随时携带。

二、设计方案基于以上需求分析,我们提出以下设计方案:1. 夹具结构:夹具采用折叠式结构,可以根据需要进行展开或折叠。

这样的设计可以在不使用时减小体积,方便携带。

2. 分区设计:夹具内部设计多个分区,每个分区可以存放不同类型的论文材料。

例如,一个分区可以存放论文草稿,另一个分区可以存放参考文献。

这样的设计可以提高整理效率,使学生能够快速找到所需的材料。

3. 材料选择:夹具的外壳采用轻质但坚固的材料,如塑料或铝合金,以保证夹具的耐用性和便携性。

4. 便携性设计:夹具设计带有手提或肩带,方便学生携带。

此外,夹具还可以设计成可以放入背包或手提箱的尺寸,方便学生在不同场合使用。

三、制造与改进在制造夹具之前,我们可以通过3D打印技术先制作一个原型,以便对设计进行验证和改进。

这样可以节省制造成本,同时也能够更快地进行设计迭代。

在使用夹具的过程中,我们还可以根据学生的反馈进行改进。

例如,如果学生反映夹具的分区不够灵活,我们可以设计可调节大小的分区,以适应不同类型的论文材料。

或者,如果学生反映夹具的重量过大,我们可以选择更轻的材料进行制造。

四、总结毕业论文专用夹具的设计对于学生的论文撰写和整理工作具有重要意义。

夹具的设计方法

夹具的设计方法

第二章专用夹具的设计方法2.1 专用夹具的基本要求和设计步骤2.1.1对专用夹具的基本要求1、保证工件的加工精度专用夹具应有合理的定位方案,标注合适的尺寸、公差和技术要求,并进行必要的精度分析,确保夹具能满足工件的加工精度要求。

2.提高生产效率应根据工件生产批量的大小设计不同复杂程度的高效夹具,以缩短辅助时间,提高生产效率。

3、工艺性好专用夹具的结构应简单、合理,便于加工、装配、检验和维修.专用夹具的制造属于单件生产。

当最终精度由调整或修配保证时,夹具上应设置调整或修配结构,如设置适当的调整间隙,采用可修磨的垫片等。

4、使用性好专用夹具的操作应简便、省力、安全可靠,排屑应方便,必要时可设置排屑结构。

5、经济性好除考虑专用夹具本身结构简单、标准化程度高、成本低廉外,还应根据生产纲领对夹具方案进行必要的经济分析,以提高夹具在生产中的经济效益。

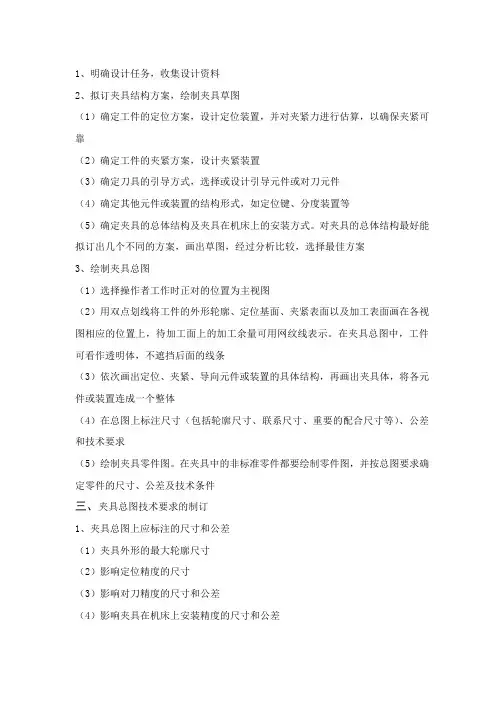

2.1.2专用夹具设计步骤1. 明确设计任务与收集设计资料2.拟定夹具结构方案与绘制夹具草图1) 确定工件的定位方案,设计定位装置。

2) 确定工件的夹紧方案,设计夹紧装置。

3) 确定对刀或导向方案,设计对刀或导向装置。

4) 确定夹具与机床的连接方式,设计连接元件及安装基面。

5) 确定和设计其它装置及元件的结构型式,如分度装置、预定位装置及吊装元件等。

6)确定夹具体的结构型式及夹具在机床上的安装方式。

7) 绘制夹具草图,并标注尺寸、公差及技术要求。

3.进行必要的分析计算工件的加工精度较高时,应进行工件加工精度分析。

有动力装置的夹具,需计算夹紧力。

当有几种夹具方案时,可进行经济分析,选用经济效益较高的方案. 4.审查方案与改进设计夹具草图画出后,应征求有关人员的意见,并送有关部门审查,然后根据他们的意见对夹具方案作进一步修改.5.绘制夹具装配总图夹具的总装配图应按国家制图标准绘制。

绘图比例尽量采用1:1。

主视图按夹具面对操作者的方向绘制。

总图应把夹具的工作原理、各种装置的结构及其相互关系表达清楚。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钻孔铰孔夹具
2、钻模结构的设计要点
⑴ 钻套 ① 作用 a) 确定定尺寸刀具的轴线位置, 并导引
刀具; b) 保证孔系中各孔之间的位置精度。
钻套
② 结构形式
a) 固定钻套
见图是以配合H7/ n6固定在钻模板上, 使用过程中磨损后 不易拆卸,主要用 在小批生产的单纯 钻孔中。B型用在 钻模板较簿或铸铁 钻模板。钻套下端 应超出钻模板或齐 码平齐,否则易堵 塞。
⑵ 钻模板:安装钻套的板
①固定式钻模板
② 铰链式钻模板
③ 可卸式钻模板
④悬挂式钻模板
⑶ 钻模用支脚
⑷设计钻模时,应注意钻孔孔口毛刺的 影响
5-5、用钻模加工一批工件20H7的孔,其工步为:⑴用φ 18
麻花钻孔;⑵用φ 20扩孔钻扩孔;⑶用φ 19.93铰刀粗铰孔;⑷用 φ 20铰刀精铰孔达到要求,试确定各工步用钻套内孔直径及偏差。
b) 可换钻套
衬套与钻模板的 配合H7/n6,钻 套与衬套的配合 F7/m6 、F7/k6, 使用过程中磨损 后可换。主要用 于批量较大的单 纯钻孔中。
c) 快换钻套
配合同上b)图, 使用过程中可快 换。主要用于同 一孔需多工步加 工。注意从钻头 尾端向尖端看, 以钻头旋转方向 为参照方向,钻 套台阶位置始终 在削边位置后面。

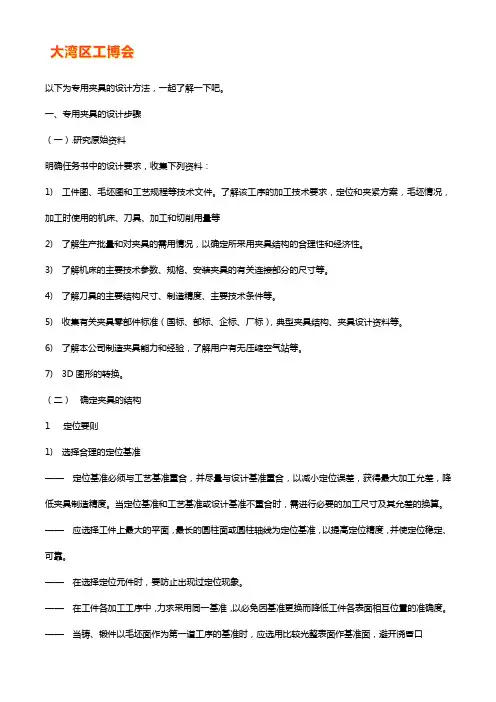

二、专用夹具设计的方法步骤
1、已知条件:工艺人员提出的夹具设计任务书, 内容主要包含:工序加工尺寸、位置精度要求;定 位基准;夹紧力作用点、方向;机床、刀具、辅具; 所需夹具数量。
2、设计方法步骤
夹具设计生产过程一般可简单表示成下面框图
⑴准备阶段:明确设计要求、掌握第一 手资料
①收集各种图纸和技术资料 ②了解生产批量和夹具需要量 ③收集有关机床的资料 ④收集有关刀具方面的资料 ⑤收集有关夹具零部件标准 ⑥了解有关本单位制造和使用夹具的情况 ⑦收集国内外同类夹具的资料
专用夹具设计
贾秀杰
一、专用夹具设计的基本要求
1)夹具设计应满足零件加工工序的精度要求; 2)应能提高加工生产率; 3)操作方便、省力、安全; 4)具有一定使用寿命和较低的夹具制造成本; 5)夹具元件应满足通用化、标准化、系列化的“三化”要求;
6)具有良好的结构工艺性:便于制造、检验、装配、调整、 维修。
④在夹具体显眼位置画出“◆”标记,表示该处打夹具编号。
⑷标注尺寸、技术条件 ⑸编写零件明细表 ⑹绘制非标准夹具零件图
三、夹具结构总体设计主要过程
零件 1.同时铣大小端面 X5
025 2.同时铣大小另一端面 X
5025 3.钻铰ø12H9孔并倒角 Z
5125 4.钻铰ø8H9孔并倒角 Z
5125 5.钻ø7孔和螺纹底孔ø5 Z
⑵ 设计阶段 对比设计、画出草图
①定位方案,定位误差计算 ②夹紧方案 ③对刀、导引、分度方案 ④典型夹具结构借鉴
①定位方案
选择定位方式
长方体定位
①定位方案
圆盘定位
①定位方案
轴类定位
①定位方案
过定位方案改进
①定位方案
定位方案改进
②夹紧方案
夹紧力选择 选择各种夹紧机构 确定方案
粗铰
刀具刃部 基本直径
上偏差=刀具刃部上偏差+ G7上偏差 下偏差=刀具刃部上偏差+ G7下偏差
精铰
上偏差=刀具刃部上偏差+ G6上偏差 下偏差=刀具刃部上偏差+ G6下偏差
④ 钻套下端面与工件加工面之间的空隙S确定
加工脆材:S=(0.3~0.6)d
加工塑材:S=(0.5~1)d
材料愈硬、S愈小;d愈小、S愈大 特殊情况: 在斜面上钻孔,S取小值;孔位精度高时、S=0; 钻L/d>5的深孔、S=1.5d
+0.044 +0.025
+0.052 +0.030
+0.062 +0.036
+0.073 +0.042
附表 硬质合金机用铰刀的直径公差
(mm)
直径的极限偏差
铰刀直径
5125 6.铣2 mm槽 X6026 7.攻螺纹M6 Z5125
钻夹具为例子
先了解钻夹具的特点和结构。 钻床夹具通常称钻模,主要由定位元件、夹紧装置、钻模板、钻套、夹具体
组成。
1、钻模的结构形式及应用
⑴固定式钻模
(2)翻转式钻模
(3) 回转式钻模
(4)盖板3;0.017 +0.009
+0.028 +0.016
+0.021 +0.012
+0.033 +0.019
+0.025 +0.014
+0.039 +0.022
+0.029 +0.016
+0.045 +0.026
H9级精度铰刀
+0.025 +0.014
+0.030 +0.017
+0.036 +0.020
铰刀直径
>5.3~6 >6~10 >10~18 >18~30 >30~50 >50~80 >80~100
直径的极限偏差
H7级精度铰刀 H8级精度铰刀
+0.010 +0.005
+0.015 +0.008
+0.012 +0.006
+0.018 +0.010
+0.015 +0.008
+0.022 +0.012
②夹紧力方向选择
②夹紧力
夹紧力与切削力方向
夹紧力作用点
②夹紧力
夹紧力作用点与工件变形
②夹紧机构
螺旋夹紧 偏心夹紧 斜锲原理夹紧
②夹紧机构
螺旋夹紧
②夹紧机构
偏心夹紧
②夹紧机构
斜锲夹紧
③对刀、分度机构
⑶绘图阶段
①比例尽量1∶1; ②主视图尽量选与操作者正对的位置;
③被加工工件用双点划线画出外形轮廓和主要表面(定位 面、夹紧面、加工面),可视为透明体,可对其剖视表示, 其加工余量用网纹线表示;
附表3 高速钢麻花钻、扩孔钻的直径公差(h8) (mm)
钻头直径
上偏差
下偏差
>3~6
-0.018
>6~10
-0.022
>10~18
-0.027
>18~30
0
-0.033
>30~50
-0.039
>50~80
-0.046
>80~100
-0.054
附表4 高速钢机用铰刀的直径公差(GB1133-84) (mm)
d) 特殊钻套
特殊钻套
②钻套导孔尺寸和公差带的选择
a) 钻套导引刀具非刃部时:见图所示,取 H7/g6、H6/ g5、H7/f7
带导柱铰刀 1-切削部分 2-钻套 3-导柱
b) 钻套导引刀具刃部时
工序
导孔基本 尺寸
导孔偏差
钻、扩
上偏差=刀具刃部上偏差+ F7上偏差 下偏差=刀具刃部上偏差+ F7下偏差
