钢筋混凝土框架结构设计说明.
钢筋混凝土框架结构施工组织设计方案
xxx扩建工程施工组织设计第一章施工组织设计编制说明1.1 编制依据（1） xxx工程招标文件、业主的答疑文件（2）中国轻工业广州设计院设计的施工图纸及相关标准图集（3）《工程测量规范》（GB50026-93）（4）《钢筋焊接及验收规范》（JGJ18-96）（5）《钢筋混凝土结构设计规范》（GB50010-2002）（6）《混凝土结构工程施工质量验收规范》（GB50204-2002）（7）《建筑工程质量评定标准》（GBJ302-88）（8）《钢结构工程施工质量验收规范》（GB50205-2001）（9）《钢筋焊接接头试验方法标准》（JGJ/T27-2001）（10）《砌体工程施工及验收规范》（GB50203-2002）（11）《屋面工程质量与验收规范》（GB50207-2002）（12）《建筑电气工程施工质量验收规范》（GB50303-2002）（13）《建筑给水排水及采暖工程施工质量验收规范》（CJJ/T29-98）（14）《建筑排水硬聚氯乙烯管道技术规程》（CJJ/T29-98）（15）《给水排水管道工程施工及验收规范》（GB50268-97）（16）《工业金属管道施工及验收规范》（GB50235-97）（17）《建筑灭火器配置设计规范》（GBJ140-90）（18）《建设项目管理规范》（GB50326-2001）（19）《建设工程施工现场管理规定》（20）我公司ISO9002《质量保证手册》、《质量体系程序文件》（21）我公司长期积累的丰富施工组织经验及施工能力1.2 编制原则（1）本投标施工组织设计编制将遵循四项基本原则，即一是符合性原则；二是先进性原则，三是合理性原则，四是满足业主要求的原则。
（2）满足业主对工程质量、工期要求及安全生产、文明施工要求的原则；（3）满足与业主、监理、设计及有关单位协调施工的原则；（4）充分利用充足的施工机械设备，积极创造施工条件，做到连续均衡生产、文明施工；（5）采用先进的施工工艺、施工技术，制定科学的施工方案；（6）贯彻施工验收、安全及健康、环境保护等方面的法规、标准规范和规程，以及有关规章制度，保证工程质量和施工安全；（7）采用科技成果和先进的技术组织措施，节约施工用料，提高工效，降低工程成本；（8）充分利用高新技术，提高机械化施工程度，减少笨重体力劳动，提高劳动生产率；（9）充分利用原有和正式工程建筑和设施，减少临时设施，节约施工用地；（10）合理选择资源和运输方式，节省费用开支。
某商业楼(五层现浇钢筋混凝土框架结构)的施工设计说明书
某商业楼(五层现浇钢筋混凝土框架结构)的施工设计说明书某商业楼（五层现浇钢筋混凝土框架结构）的施工设计说明书一、编制依据《混凝土结构工程施工质量验收规范》（GB一2002）《建筑施工技术》教材。
二、工程概况1）某现浇多层钢筋混凝土框架结构，其结构平面布置如图9．1所示。
层高：3.9m.层数：5层。
柱子断面尺寸：600mmx 600mm (图9．7)主梁断面尺寸：350mm X 800mm（图9．4）次梁断面尺寸：250mm x 550mm。
板厚：80mm地面装饰层厚：50mm。
材料：混凝士的设计强度等级为C25(采用矿渣硅酸盐水泥），施工要求坍落度为30－50mm。
2）施工现场已作好三通一平，且已完成基础施工及回填土工作，基础顶面标高为-0.300m3）采用泵送商品混凝土。
4）本工程所用模板以定型组合钢模板为主，支承件以钢管为主。
5）各种材料及施工机具均满足施工要求。
6）本工程在常温条件下施工，不考虑冬季施工。
3、施工准备（一）施工技术准备1、做好调查工作1)气象、地形和水文地质的调查掌握气象资料，根据水文地质及气象情况，相应地采取有效的防排水措施。
2)各种物质资源和手艺条件的调查对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。
由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。
2、做好与设计的结合工作组织相关人员认真研究图纸，并进行自审、会审工作，以便正确无误地施工。
经由过程研究，熟悉图纸内容，了解设想要求施工达到的手艺尺度，明白工艺流程。
进行自审，组织各工种的施工办理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。
组织各专业施工部队共同砚施工图纸，商定施工配合事件。
组织图纸会审，由设想方进行交底，理解设想企图及施工质量尺度，正确掌握设想图纸中的细节。
钢筋混凝土结构课程设计报告
钢筋混凝土结构课程设计报告钢筋混凝土结构课程设计报告项目背景•介绍钢筋混凝土结构设计的重要性和应用领域•简述钢筋混凝土结构在建筑工程中的作用设计目标•详细说明本次课程设计的目标和要求•确定设计所需考虑的因素和限制条件结构设计综合布置方案•描述整体结构布置的设计思路•列举各楼层的主要布置要点和特点结构计算与分析•介绍结构计算的目的和方法•列出设计所需的荷载和相关参数•展示结构的静力分析结果和安全性评估数据设计细节•分模块介绍各个部分的设计细节•包括梁、柱、楼板等的详细设计要点和尺寸计算结果与讨论结构性能评估•根据设计结果评估结构的稳定性和承载能力•讨论设计的合理性和可行性施工过程分析•分析结构施工过程中可能遇到的问题和解决方案•探讨施工过程对结构性能的影响设计改进思考•提出对设计方案的改进和优化意见•探讨可能的改进方向和效果结论•总结设计报告的目标、内容和结果•概括本次课程设计的收获和经验以上是本次钢筋混凝土结构课程设计报告的基本框架和内容大纲。
详细内容请参考正式报告文档。
钢筋混凝土结构课程设计报告项目背景•钢筋混凝土结构是一种常见且重要的结构形式，广泛应用于建筑工程中。
•钢筋混凝土结构具有优秀的强度、韧性和耐久性，能够满足多种工程要求。
设计目标•本次课程设计的目标是设计一套符合规范要求且经济合理的钢筋混凝土结构方案。
•要求考虑结构的稳定性、承载能力、抗震能力和施工可行性等因素。
结构设计综合布置方案•通过对场地和材料条件的分析，确定最佳的结构布置方案。
•提出各楼层的主要布置要点，包括梁柱布置、楼板形式等。
结构计算与分析•根据规范和荷载要求，进行结构的荷载计算和静力分析。
•通过有限元分析等方法，评估结构的安全性和稳定性。
设计细节•分别对梁、柱、楼板等进行详细的设计。
•根据静力分析结果，计算各构件的尺寸和配筋要求。
结果与讨论结构性能评估•根据设计结果，评估结构的承载能力和变形性能。
•分析结构在正常使用和极限状态下的安全性。
结构设计总说明.
普通钢筋及预应力钢筋）的混凝土保护层厚度： 土保护层最小厚度
梁
柱
C20~C25 30 30
C20~C25 30 30
不应小于表中相应数值减10mm，且不应小于10mm悬臂板上部钢筋的保护层厚度不应小于 保护层厚度不应小于15mm.
层厚度尚应符合国家有关标准的要求. 层，除另行说明外，应按现行国家规范和规定执行.
用墙中的门、窗洞及设备预留孔洞洞顶需设过梁.过梁除 埋 筋过 ，梁 待钢 施工过梁钢筋时，将过梁底筋及架立筋与之焊接，当洞顶 成整体，梁 宽同墙厚，过梁两端各伸入支座砌体内的长度≥墙厚≥250.
7.3 砌体墙的下列部位，采用Cb20混凝土灌实孔洞. 7.3.1梁支承处（无构造柱时），灌实宽度600mm，高度600mm. 7.3.2纵横墙交接处，距墙中心线每边不小于300mm范围内的孔洞
Ⅱ E4303
E5003
E5016 E5015
E4303
Ⅲ E5003
E5303
E6016 E6015
_____
3.2.4 施工时任何钢筋的替换，均应经设计单位同意方可进行.
3.3 砌体
3.3.1
墙体采用混凝土小型空心砌块，各层砌体强度等级见表3.3.1
表3.3.1砌体强度等级
层次
2
2及以上部分
项目 强度等级
3.1.2
标高
基础顶面~16.470
部位层次
各层梁，板
强度等级
C25
备注
基础及基础梁混凝土祥基础施工说明
过梁，压顶梁，栏板等，除结构施工图中特别注明者外均采用C20.
3.1.3 基础及基础梁混凝土详基础施工说明.
3.1.4 结构混凝土耐久性的基本要求（设计使用年限为50年）.
结构设计总说明

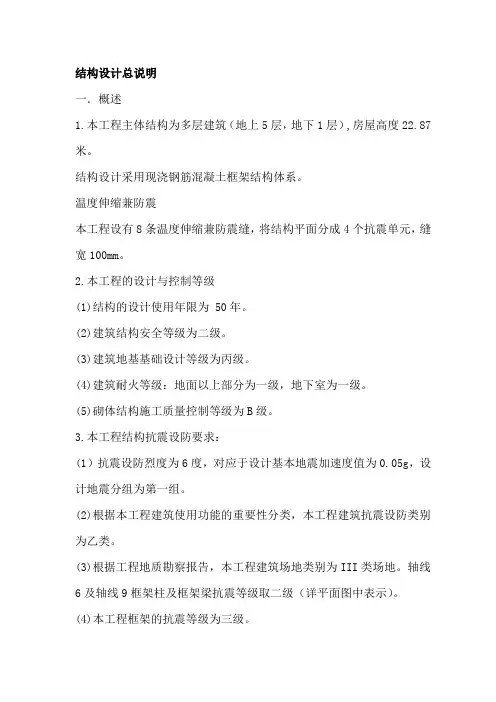

结构设计总说明一．概述1.本工程主体结构为多层建筑（地上5层，地下1层）,房屋高度22.87米。
结构设计采用现浇钢筋混凝土框架结构体系。
温度伸缩兼防震本工程设有8条温度伸缩兼防震缝，将结构平面分成4个抗震单元，缝宽100mm。
2.本工程的设计与控制等级(1)结构的设计使用年限为 50年。
(2)建筑结构安全等级为二级。
(3)建筑地基基础设计等级为丙级。
(4)建筑耐火等级：地面以上部分为一级，地下室为一级。
(5)砌体结构施工质量控制等级为B级。
3.本工程结构抗震设防要求：(1）抗震设防烈度为6度，对应于设计基本地震加速度值为0.05g，设计地震分组为第一组。
(2)根据本工程建筑使用功能的重要性分类，本工程建筑抗震设防类别为乙类。
(3)根据工程地质勘察报告，本工程建筑场地类别为III类场地。
轴线6及轴线9框架柱及框架梁抗震等级取二级（详平面图中表示）。
(4)本工程框架的抗震等级为三级。
4.本工程设计±0.000米相当于黄海高程 3.600米。
（黄海高程=1985国家高程+0.0289m）二．设计依据1.本工程设计执行下列我国现行设计规范、规程和标准：(1)《建筑结构可靠度设计统一标准》GB50068-2001(2)《建筑结构制图标准》GB/T50105-2001(3)《建筑工程抗震设防分类标准》GB50223-2004(4)《建筑结构荷载规范》（2006年版）GB50009-2001(5)《建筑地基基础设计规范》GB50007-2002(6)《混凝土结构设计规范》GB50010-2002(7)《建筑抗震设计规范》GB50011-2001(8)《砌体结构设计规范》GB50003-2001(9)《多孔砖砌体结构技术规范》JGJ137-2001(10)《普通混凝土配合比设计规程》JGJ55-2000(11)《钢筋机械连接通用技术规程》JGJ107-2003(12)《工程建设标准强制性条文－房屋建筑部分》2002年版(13)《高层建筑混凝土结构技术规程》JGJ3-2002(14) 《建筑基桩检测技术规范》JGJ106-2003(15) 《混凝土异形柱结构技术规程》JGJ149-20062.本工程设计依据的地质勘察报告：上海海洋地质勘察设计有限公司提供的地质勘察报告：《XX大学科研楼岩土工程勘察报告》（勘察报告编号：KC200802210016）3.本工程设计参照下列规程及图集：(1)《全国民用建筑工程设计技术措施结构》 2003(2)国家建筑标准设计《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）(2)（含03年颁发的“勘误与调正”）及本院对03G101-1的变更与补充（详结施S-01-003A,004A）(3)《建筑结构常用节点图集》（苏G01-2003）(4)《建筑物抗震构造详图》（苏 G02-2004）(5)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（筏形基础）04G101-3(6)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土板式楼梯）03G101-2(7)《KP1型承重多孔砖及KM1型非承重空心砖砌体节点详图集》（苏J9201）(8)《蒸压轻质加气混凝土（ALC）砌块建筑构造图集》（苏J04-2002）4.结构计算程序中国建筑科学研究院PKPMCAD工程部编制的PKPM系列微机建筑结构CAD软件（2007年07月版）多层及高层建筑结构空间有限元分析软件（墙元模型）SATWE钢筋砼框排架及连续梁结构计算及施工图绘制软件PK5.根据荷载规范和业主的要求，本工程设计考虑如下使用荷载：基本风压：0.45kN/ m2，基本雪压：0.4kN/ m2地面粗糙度类别：B类，风载体型系数：1.3。
钢筋混凝土框架结构

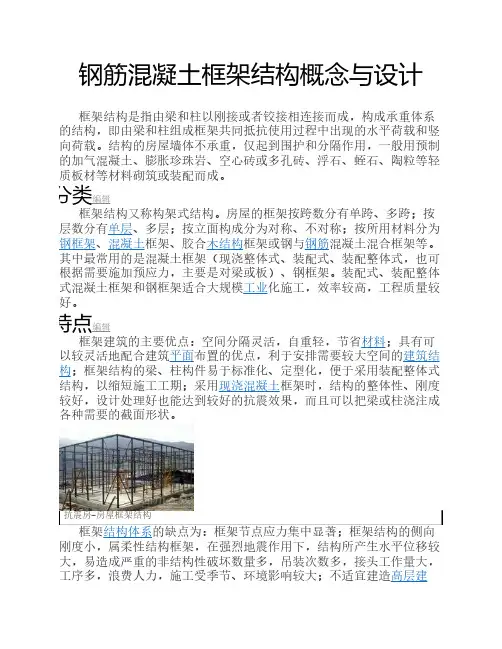

钢筋混凝土框架结构概念与设计框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。
结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。
分类编辑框架结构又称构架式结构。
房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分为对称、不对称；按所用材料分为钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。
其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。
装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。
特点编辑框架建筑的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。
抗震房-房屋框架结构筑，框架是由梁柱构成的杆系结构，其承载力和刚度都较低，特别是水平方向的（即使可以考虑现浇楼面与梁共同工作以提高楼面水平刚度，但也是有限的），它的受力特点类似于竖向悬臂剪切梁，其总体水平位移上大下小，但相对于各楼层而言，层间变形上小下大，设计时如何提高框架的抗侧刚度及控制好结构侧移为重要因素，对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩和整体的侧移亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面，也趋于不合理，故一般适用于建造不超过15层的房屋。
框架结构课程设计
• （2）楼、屋面
• 楼面： • 30mm厚水磨石地面（0.65kN/m2），40mm厚细石混凝土 层（内配钢筋网）（25kN/m3），120mm厚预应力空心板
（2.20kN/m2），吊顶（0.12kN/m2）；
• 屋面：
• 三毡四油绿豆砂子（0.4kN/m2），20mm厚水泥砂浆找平
（20kN/m3），100mm厚焦渣保温层（10kN/m3），40mm 厚细石混凝土层（内配钢筋网）（25 kN/m3），120mm厚 预应力空心板（2.20kN/m2），吊顶（0.12kN/m2）。
钢筋混凝土框架结构课程设计
一、任务书
• 某三层房屋，采用现浇钢筋混凝土框架结构，
现浇式楼、屋盖。标准层建筑平面如图所示，
室内外高差0.45m，室外地坪到基础顶面高差
0.55m。房屋的安全等级为二级，设计使用年
限50年，环境类别一类，所在地区为非抗震区，
不考虑抗震设防。试设计该框架结构。
1、建筑做法
• 要求
• 1、计算正确，计算书必须统一格式并用黑色水笔抄写清 楚。 • 2、每人完成2#图一张，用铅笔绘图，要求图面布局匀称、 比例适当、线条流畅、整洁美观，标注及说明用仿宋体 书写，严格按照建筑制图标准作图。 • 3、在完成上述设计任务后方可参加课程设计成绩评定。
本设计所需绘制的表格
（内配钢筋网）（25kN/m3），钢筋混凝土重度（25
kN/m2），20mm厚板底抹灰（17kN/m3）；
• 屋面：
• 三毡四油绿豆砂子（0.4kN/m2），20mm厚水泥砂浆找平
（20kN/m3），100mm厚焦渣保温层（10kN/m3），40mm厚 细石混凝土层（内配钢筋网）（25kN/m3），120mm厚预应 力空心板（2.20kN/m2），20mm厚板底抹灰（17kN/m3）。
四层钢筋混凝土框架结构体系设计说明
四层钢筋混凝土框架结构体系设计 工程概况：办公楼为四层钢筋混凝土框架结构体系，建筑面积约为27002m 。
一~~四层的建筑层高度分别为3.9m 、3.6m 、.36m 、3.6m 、3.9m 。
一到四层的结构层高度分别为4.9m （从基础顶面算起，包括初步估计地下部分1.0m ），3.6m 、3.6m 、3.9m,室内外高差0.45m 。
建筑设计使用年限为50年。
设计资料： 工程地质条件：根据地质勘察报告，场区范围内地下水位为-12.0M,地下水对一般建筑材料无侵蚀作用，不考虑土的液化。
土质构成自地表向下依次为：填土层：厚度约为0.5m ，承载力特征值80ak f kPa =，天然重度为317.0/K m N 。
粘土：厚度约为2—5m ，承载力特征值240ak f kPa =，天然重度为3178.8/K m N 。
轻亚粘土：厚度约为3—6m ，承载力特征值220ak f kPa =，天然重度为318.0/K m N 。
卵石层：厚度约为2—9m ，承载力特征值300ak f kPa =，天然重度为320.2/K m N 。
气象资料：气温：年平均气温20度，最高气温38度，最低气温0度。
雨量：年降雨量800mm ，最大雨量110mm/d 。
基本风压：200.4/w KN m =，地面粗糙度为 C 类。
基本风压：20.3/KN m .抗震设防烈度抗震设防烈度为7度，设计基本地震加速度值为0.10g ，建筑场地类别为二类，场地特征周期为0.35s ，框架抗震等级为3度，设计地震分组为第一组。
建筑模型与荷载输入执行PMCAD 程序第一步，以交互输入的方法，建立一楼层的结构平面，包括轴线、构件布置等，并以图形形式储存。
讲各结构层根据每一层的高度组装呈整体结构，并以数据文件的形式保存，即完成结构整体模型的输入。
输入前准备： 建立工程子目录。
每一项工程必须建立一单独的专用工程子目录，在此目录下只能保存一个工程的文件，建议用工程名称做目录名。
混凝土结构设计总说明
混凝土结构设计总说明一、设计背景及要求本混凝土结构设计旨在满足建筑物的强度、稳定性、耐久性和使用功能等要求。
建筑物位于城市中心区域，为多层框架结构，采用钢筋混凝土框架体系。
设计要求结构具有良好的抗震性能和抗震性能，并满足相关国家标准和规范的要求。
二、设计原则1.结构安全性：设计应满足结构强度、刚度、稳定性和耐久性的要求，确保结构在正常使用和极限状态下的安全性。
2.经济性：结构设计应考虑成本因素，在满足安全性的前提下，尽可能减少使用材料的量和投资。
3.施工可行性：设计应考虑到施工的可行性和工艺要求，合理设置构造节点和施工工序。
三、结构形式本建筑采用框架结构，主楼承重系统由混凝土钢筋框架组成。
主梁和主柱采用矩形截面钢筋混凝土构件，副梁和副柱采用T型截面钢筋混凝土构件。
楼板采用预制板和现浇楼板相结合的形式。
四、地基处理与基础设计1.地基处理：根据地勘数据，采取适当的地基处理措施，包括土方开挖、填筑工作和地质灾害防治措施等。
2.基础设计：采用承载力基础，选用适当的承载力设计方法进行计算，确保基础与结构之间的安全性。
五、结构材料及标准2.钢筋：按照GB1499.2-2024《混凝土用钢筋》进行配合设计，强度等级为HRB400。
六、抗震设计1.设计地震烈度：根据地区地震烈度等级，确定设计基准地震烈度参数。
2.荷载计算：根据地震作用下的荷载计算，确定各构件对地震的荷载大小。
3.抗震措施：采用抗震支撑和抗震墙等措施增强结构的抗震性能。
七、构造设计1.构造计算：采用静力计算和动力计算相结合的方法，对结构进行稳定性和抗震性能的可靠性计算。
2.构造节点：合理设置构造节点和连接方式，确保节点的刚度和承载力，避免出现破坏。
3.施工工艺：根据构造设计要求，合理安排施工工艺和工序，确保施工过程中的质量和安全。
八、安全评定根据结构设计方案，进行安全评定和风险评估，预测结构在正常使用和特殊情况下的可靠性和安全性。
九、结构监测与维护1.监测系统：根据结构特点和设计要求，设置结构监测系统，对结构进行定期检测和评估。
钢筋混凝土框架结构设计说明.
结构设计总说明（一一、总则:Ⅰ.主要设计依据:1。
建筑结构荷载规范 GB50009-2001(2006年版2.建筑抗震设计规范 GB50011—20103。
混凝土结构设计规范 GB50010—20104。
砌体结构设计规范 GB50003—20015.建筑地基基础设计规范 GB5007—20116.地下工程防水技术规范 GB50108-20087.工业建筑防腐蚀设计规范 GB50046-20088.岩土工程勘察报告（工号:K2010—0556Ⅱ.结构类型及安全等级：1。
工程地址：2。
结构类型：本工程为主体五层的钢筋混凝土框架结构，总高度为20.050m3.建筑结构安全等级：二级；桩基础设计等级：丙级4。
建筑结构的设计使用年限:50年.Ⅲ.抗震设计:1。
本工程抗震设防烈度:7度;设计地震分组：第一组；设计基本地震加速度值：0。
15g.2。
本工程建筑物的抗震设防类别为丙类.3.本工程建筑物结构抗震等级:框架构造为二级，计算为三级。
4。
本工程的抗震构造措施按8度采取,框架按抗震等级为二级进行施工。
5.本工程地基场地类别：四类,属轻微液化场地。
Ⅳ.露面、屋面主要活动部分活载标准值：1.不上人屋面： 0。
050KN/m22。
上人屋面： 2.00KN/m23.办公室： 2。
00KN/m24。
走廊、卫生间： 2。
50KN/m25。
门厅及楼梯前室： 3.50KN/m26。
会议室： 2。
00KN/m27.消防疏散楼梯： 3。
5KN/m2 8.资料、档案室：2.50KN/m29。
阳台、挑蓬： 2.5KN/m2特别注意:使用及施工堆料均不得超过上述荷载值；水箱间及设备房根据相关专业提供荷载设计,严禁兼做其他用途；所有楼面的后期装修荷载不得大于0.8KN/m2。
Ⅴ.自然条件：1.基本风压:0.55kN/m2，地面粗糙度：B类2。
基本雪压:0.35kN/m23.本工程室内地坪±0。
000相当于大沽高程7.880米二、本工程结构分析所采用的计算软件：中国建筑科学研究院开发的计算机铺筑设计PKPM系列软件(2010版三、地基基础：1.场地标准冻土深度：0.6米。
10层框架—剪力墙结构体系结构设计说明
10层框架—剪力墙结构体系结构设计说明10层框架—剪力墙结构体系是一种常见的结构设计方案，属于钢筋混凝土结构体系。
该结构体系通过在建筑的核心区域设置剪力墙来承担水平荷载，并通过柱子和梁等构件将荷载传递到地基上，从而保证建筑的稳定性和整体刚度。
下面是对该结构体系进行详细的结构设计说明。
1.结构布局2.剪力墙布置剪力墙的布置应当遵循以下原则：-剪力墙应尽量布置在建筑的主方向上，以增加抗震性能。
-剪力墙应沿建筑的周边布置，以形成闭合的结构体系，提高整体刚度。
-在剪力墙的布置上应考虑到建筑的功能需求和内部空间布置。
3.剪力墙尺寸和厚度剪力墙的尺寸和厚度应根据结构设计和抗震要求确定。
通常剪力墙的厚度取砌块的整数倍，一般不小于200mm，并且应满足规范中的抗震要求。
在设计中需要考虑到剪力墙的强度、稳定性和刚度等方面。
4.剪力墙的定位和连接剪力墙与其他结构构件的连接应采用可靠的连接方式，如焊接、螺栓连接等。
在剪力墙与结构构件的连接处应设置适当的加劲构件或连接板，以确保连接的强度和稳定性。
5.结构构件的设计在剪力墙结构体系中，除剪力墙外，还需设计相应的柱子、梁等结构构件。
这些构件的尺寸和强度应满足规范和设计要求，以保证整个结构体系的稳定性和安全性。
6.柱子和梁的布置柱子和梁的布置应考虑到荷载的传递和分配，以及剪力墙的支撑作用。
在布置时应避免柱子和梁之间的太大间距，以减小剪力墙的跨度，提高其承载能力。
7.抗震设计在剪力墙结构体系的设计中，抗震设计是至关重要的一部分。
抗震设计要求结构满足规范中的抗震要求，并进行抗震分析和验算。
设计中应考虑到剪力墙的连接和构件的强度、刚度等因素，以确保建筑在地震力作用下的安全性。
8.施工和施工质量控制剪力墙结构体系的施工应按照设计要求进行，特别是对于剪力墙的施工要严格控制。
对于剪力墙的砌筑、加固和连接等工序应进行质量检验和控制，以确保建筑的稳定性和抗震能力。
总结：10层框架—剪力墙结构体系是一种常见的结构设计方案，通过在建筑核心区域设置剪力墙来承担水平荷载，并通过柱子和梁等构件将荷载传递到地基上。
钢筋混凝泥土框架结构毕业设计论文
钢筋混凝泥土框架结构毕业设计论文第一章设计资料1.1工程概况本工程为郑州市第一高级中学1号宿舍楼，八层钢筋混凝土框架结构，梁板柱均为现浇，建筑面积约为5894.7m2，建筑物平面为矩形，受场地限制，宽16.5m，长为43.2m，建筑方案确定，房间开间3.6m，进深7.2m，走廊宽2.1m，层高3.3m，室内外高差为0.45m，设防烈度7度，二类场地。
地震参数区划的特征周期分组为第一组，抗震等级二级。
1.2结构设计资料1.2.1地质资料(1) 场地概况：拟建建筑场地已经人工填土平整，地形平坦，地面高程为4.6m。
(2) 地层构成：勘察揭露地层，自上而下除第①层为近期人工填土外，其余均为第四全新世海陆交互相陈积。
勘察深度范围内所揭露的地层，厚度变化不大，分布较均匀，其各层概况为：①杂填土：以粘土为主，含大量的垃圾和有机质，不宜作为天然地基，平均厚度2.5m。
②淤泥质粉质粘土：深灰色，流塑状态。
平均厚度7.1m。
③细砂：以细砂为主，少量砂粉，含粘粒，饱和，松散稍密状。
平均厚度为2.5m。
④中砂：以中粗砂为主，饱和，属密实状态，承载力特征值为220kPa，工程地质性良好，可作为桩尖持力层。
本层为揭穿。
(3) 地下水情况：场地地下水在勘探深度范围内分上下两个含水层，第一含水层存于第 层淤泥质粉质粘土中，属上层孔隙滞水，水位高程约为4.2m；第二含水层主要存在于第③细砂层中，属孔隙潜水，具有一定的水压力。
经取水样进行水质分析，判断该地下水混凝土无侵蚀性。
(4) 工程地质评价1) 场地土类型与场地类别：经过计算，本场地15m深度以内土层平均剪切波速（按各层厚度加权平均）Ｖsm=140～160m/s，即场地覆盖层厚度D ov为60m，按《建筑抗震设计规范》划分该场地类别为Ⅱ类土。
2）场地地基液化判别：第③层细砂为液化土层，ＩＩＥ＝11.3，属中等液化。
3 )地基持力层选择与评价：第①层杂填土不宜作为天然地基；第②层淤泥质粉质粘土层为软弱下卧层；第③层细砂层为中等液化土层未经处理不可作为地基持力层；第④层中砂物理力学性质教好，可作为桩尖持力层。
钢筋混凝土框架结构设计步骤
钢筋混凝土框架结构设计步骤一、结构设计前的准备工作在进行钢筋混凝土框架结构设计之前，需要进行一些准备工作，包括确定结构的用途和功能需求、了解设计标准和规范要求、获取建筑物的相关数据等。
这些准备工作的目的是为了确保结构设计符合建筑物的使用要求，并满足强度、稳定性、刚度等方面的设计要求。
二、确定结构的荷载和力学参数在进行结构设计时，需要确定建筑物所承受的荷载情况，包括恒载、活载、风载、地震作用等。
同时，还需要确定材料的力学参数，如混凝土的强度等。
这些参数的确定是结构设计的基础，直接影响到结构的安全性和可靠性。
三、制定结构的整体布局方案在进行钢筋混凝土框架结构设计时，需要制定结构的整体布局方案。
这包括确定结构的主体形式、柱网和梁板的布置方式、楼层高度、跨度等。
整体布局方案的制定需要考虑结构的稳定性、刚度和变形控制等方面的要求，以及建筑物的功能和美观性等因素。
四、进行结构的静力分析在进行结构设计时，需要进行结构的静力分析，即计算结构受力情况和内力大小。
通过静力分析，可以确定结构的受力性能，为后续的设计提供准确的数据。
静力分析可以使用手算、计算机软件等方法进行，具体的计算方法和理论基础需根据设计要求和规范进行选择。
五、设计结构的构件尺寸和配筋方案在进行结构设计时，需要确定结构的构件尺寸和配筋方案。
构件尺寸的确定需要考虑结构的受力和变形要求，以及施工的可行性和经济性等因素。
配筋方案的确定需要满足构件的抗弯、抗剪、抗压等设计要求，并考虑钢筋的布置和连接方式等因素。
六、进行结构的验算和优化设计在确定结构的构件尺寸和配筋方案后，需要进行结构的验算和优化设计。
验算的目的是检查结构是否满足强度、稳定性和刚度等设计要求，以及是否满足规范的要求。
如果验算结果不满足要求，需要进行优化设计，调整构件尺寸和配筋方案，以满足设计要求。
七、编制结构的施工图纸和技术文件在完成结构设计后，需要编制结构的施工图纸和技术文件。
施工图纸是施工的依据，包括结构的平面布置图、剖面图、构件图等。
结构设计总说明(一)(二)
工程框架结构,说明的范文
工程框架结构,说明的范文英文回答：Introduction.A concrete structural frame is a type of building structure that uses reinforced concrete as the primaryload-bearing material. Reinforced concrete is a composite material made of concrete and steel reinforcement bars. The concrete provides compressive strength, while the steel reinforcement bars provide tensile strength.Components of a Concrete Structural Frame.The main components of a concrete structural frame include:Columns: Vertical members that support the weight of the structure.Beams: Horizontal members that span between columns and support the floors and roofs.Slabs: Flat, horizontal members that form the floors and roofs.Foundations: Underground structures that transfer the weight of the structure to the ground.Advantages of Concrete Structural Frames.Concrete structural frames offer several advantages, including:Strength: Concrete is a very strong material that can withstand high compressive loads.Durability: Concrete is resistant to fire, rot, and insects.Versatility: Concrete can be cast into a variety of shapes and sizes, making it suitable for a wide range ofbuilding designs.Cost-effectiveness: Concrete is a relatively inexpensive material, making it a cost-effective option for building construction.Design and Construction of Concrete Structural Frames.The design and construction of concrete structural frames is a complex process that requires specialized knowledge and expertise. The following steps are typically involved:Design: A structural engineer designs the frame, taking into account the loads that the structure will be subjected to.Formwork: Forms are constructed to create the shape of the concrete elements.Reinforcement: Steel reinforcement bars are placed in the forms.Concrete Placement: Concrete is poured into the forms and allowed to harden.Finishing: The concrete surface is finished to the desired appearance.Applications of Concrete Structural Frames.Concrete structural frames are used in a wide variety of buildings, including:Residential buildings.Commercial buildings.Industrial buildings.Bridges.Parking garages.中文回答：简介。
钢筋混凝土框排架结构设计说明
结构设计总说明1、工程概况：1.1、本工程位于奉化滨海新区，为单层钢筋混凝土框排架结构车间,建筑面积共8228.379平方米。
基础形式为桩基础、钢筋混凝土独立承台、钢筋混凝土连系梁。
1.2、本工程室内设计标高0.000相当于黄海高程2.500。
2、建筑结构安全等级及设计使用年限2.1、建筑结构安全等级：二级。
2.2、设计使用年限：50年。
2.3、建筑抗震设防类别：丙类。
2.4、地基基础设计等级：丙级。
2.5、框架抗震等级为四级。
2.6、砌体结构施工质量控制等级为B级。
3、自然条件：3.1基本风压：W=0.5KN/M;地面粗糙类别：B类。
3.2基本雪压：S=0.3KN/M3.3场地地震基本烈度：6度；建筑场地类别为： 类。
抗震设防烈度：6度（0.05g）、设计地震分组第一组。
场地特征周期0.35S，结构阻尼比0.05，地震影响系数0.04。
3.4本建筑物火灾危险性类别为戊类，耐火等级为二级，3.5场地的工程地质条件：1、本工程根据浙江土力工程勘测院2013年05月提供的《宁波市柯沃特工业科技新厂区岩土工程勘察报告》进行设计。
4、本工程设计遵循的标准、规范、规程及规定：4.1《建筑结构荷载规范》（GB50009-2012）； 4.2《混凝土结构设计规范》（GB50010-2010）；《混凝土结构工程施工质量验收规范》（GB50204-2011）； 4.3《建筑地基基础设计规范》(GB5007-2011);《建筑地基基础工程施工质量验收规范》（50202-2002）； 4.4《建筑抗震设计规范》（GB50011-2010）；《建筑抗震设防分类标准》(GB50223-2008)。
4.5《砌体结构设计规范》(GB50003-2011)；《砌体工程施工质量验收规范》（GB50203-2011）； 4.6《建筑桩基技术规范》（JGJ94-08）； 4.7《建筑地基基础设计规范》（DB33/1001-2003）;5、设计计算程序5.1结构计算分析软件采用采用中国建筑科学研究院开发的PKPM(2010版)系列软件PMCAD,SATWE,STS6、设计采用的均布活荷载标准值屋面活荷载：0.5kN/m(受荷面积大于60m时取0.3KN/m)基本风压：0.5kN/m基本雪压：0.3kN/m7、地基基础7.1开挖基槽时，不应扰动土的原状结构，如经扰动，应挖除扰动部分，根据土的压缩性选用级配砂石（或灰土、素土等）进行回填处理。
砼柱钢梁轻钢屋面结构设计说明
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构设计总说明(一一、总则:Ⅰ.主要设计依据:1.建筑结构荷载规范 GB50009-2001(2006年版2.建筑抗震设计规范 GB50011-20103.混凝土结构设计规范 GB50010-20104.砌体结构设计规范 GB50003-20015.建筑地基基础设计规范 GB5007-20116.地下工程防水技术规范 GB50108-20087.工业建筑防腐蚀设计规范 GB50046-20088.岩土工程勘察报告(工号:K2010-0556Ⅱ.结构类型及安全等级:1.工程地址:2.结构类型:本工程为主体五层的钢筋混凝土框架结构,总高度为20.050m3.建筑结构安全等级:二级;桩基础设计等级:丙级4.建筑结构的设计使用年限:50年。
Ⅲ.抗震设计:1.本工程抗震设防烈度:7度;设计地震分组:第一组;设计基本地震加速度值:0.15g。
2.本工程建筑物的抗震设防类别为丙类。
3.本工程建筑物结构抗震等级:框架构造为二级,计算为三级。
4.本工程的抗震构造措施按8度采取,框架按抗震等级为二级进行施工。
5.本工程地基场地类别:四类,属轻微液化场地。
Ⅳ.露面、屋面主要活动部分活载标准值:1.不上人屋面: 0.050KN/m22.上人屋面: 2.00KN/m23.办公室: 2.00KN/m24.走廊、卫生间: 2.50KN/m25.门厅及楼梯前室: 3.50KN/m26.会议室: 2.00KN/m27.消防疏散楼梯: 3.5KN/m2 8.资料、档案室:2.50KN/m29.阳台、挑蓬: 2.5KN/m2特别注意:使用及施工堆料均不得超过上述荷载值;水箱间及设备房根据相关专业提供荷载设计,严禁兼做其他用途;所有楼面的后期装修荷载不得大于0.8KN/m2。
Ⅴ.自然条件:1.基本风压:0.55kN/m2,地面粗糙度:B类2.基本雪压:0.35kN/m23.本工程室内地坪±0.000相当于大沽高程7.880米二、本工程结构分析所采用的计算软件:中国建筑科学研究院开发的计算机铺筑设计PKPM系列软件(2010版三、地基基础:1.场地标准冻土深度:0.6米。
2.抗浮设计水位:室外地坪下约0.5米。
3.依据地勘报告,本工程地下水在干湿交替和无干湿交替作用环境下对混凝土结构具弱腐蚀性,对混凝土中的钢筋具强腐蚀性。
桩、承台、地梁、地下室底板及侧墙混凝土中需掺入钢筋阻锈剂和矿物掺合料,满足防腐蚀性能要求。
4.根据本工程地质勘察报告,本工程采用钻孔灌注桩基础,桩基础说明参见结施-03。
5.基础底部持力层为第○93层粉质粘土层,单桩承载力特征值Ra=960KN。
6.对于大体积混凝土应采取可靠措施,以降低基础底板砼施工时的水化热对结构的影响。
7.地下室竣工后,周边开槽范围内采用压实性较好的素土回填。
回填土应分层夯实,压实系数不小于0.94.无地下室时,地坪垫层以下及基础底面标高以上的压实填土,压实系数不小于0.94。
8.施工时应人工减低地下水位至施工面以下500mm,开挖基坑时应注意边坡稳定,必要时采取有效的基坑支护措施,定期观测其对周围道路市政设施和建筑物有无不利影响。
9.深基坑开挖后,应按有关要求进行坑底回弹及坑侧变形等项目的监测。
10.本工程在施工期间和使用期间进行建筑物的长期沉降观测,要求施工单位做好设标配合,创造观测条件,即使向设计单位提供信息。
11.沉降观测控制要求按相关规范执行,并应符合市建委签发的建质安管【1999】529号条文规定,沉降观测结果在工程竣工验收时交设计单位一份存档。
12.本工程最终允许沉降差≤0.003L。
13.本工程上不结构的嵌固部分为基础顶面。
14.基坑降水应特地上三层及室内外覆土完成后方可停止。
四、钢筋混凝土结构:Ⅰ.混凝土部分:1.混凝土强度等级:a.基础混凝土强度等级及耐久性要求详基础设计说明。
b.主体结构混凝土强度等级:层号标高混凝土强度备注墙、柱梁、板楼梯其他2及以上 4.150以上C30 C30 C30 C301 基础顶面∽4.150 C30 C30 C30 C30注:地下室外墙、底板及室外的顶板均应采用防水混凝土,防水等级为二级,抗渗等级为P8。
2.混凝土结构耐久性最低要求:a.混凝土的环境类别:基桩为二类a;±0.000以下部分为二类;±0.000以上部分:室内为一类;室外为二类b。
b.无特殊注明处结构混凝土的耐久性应符合下标的要求:环境类别最大水胶比最低混凝土强度最大氯离子含量(%最大碱含量(kg/m3一0.60 C20 0.30 不限制二a 0.55 C25 0.20 3.0b 0.5 C30 0.15 3.0注:其他措施详GB50010-2010第3.5节的规定。
c.根据《天津市预防混凝土碱-集料反应技术规程》(DB/T29-176-2010,本工程±0.000以下砼工程属Ⅲ类,地上部分为Ⅰ类,应按《天津市预防混凝土碱-集料反应技术规程》(DB/T29-176-2010采取相应措施。
Ⅱ.钢筋与钢材部分;1.钢筋:a.φ—HPB300级钢;—HRB335级钢;—HR400级钢。
钢筋的强度标准值应具有不小于95%的保证率。
b.抗震等级为一、二、三级的框架和斜撑构件(含梯段,受纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度的实测值的比值不应小于1.25;钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实测值不应小于9%。
2.钢结构的钢材应符合下列规定:钢材的屈服强度实测值与拉抗强度实测值的比值不应大于0.85;钢材应有明显的屈服台阶,且伸长率不应小于20%;钢材应有良好的焊接性和合格的冲击韧性。
3.型钢及钢板:Q235B或Q345B,详据图施工图。
4.焊条:HPB300级钢焊接采用E43型焊条,HRB335级钢焊接采用E50型焊条,HRB400级钢焊接采用E55型焊条。
5.在混凝土结构中,钢接的混凝土保护层最小厚度应符合下列规定:a.普通钢筋及预应力筋混凝土保护层最小厚度详见11G101—1第54页。
b.混凝土保护层厚度指最外层钢筋的外边缘至混凝土表面的距离。
c.构件中受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径。
d.有防火要求的建筑物,其保护层厚尚应符合国家现行有关标准的规定。
e.基础部分受力钢筋混凝土保护层最小厚度;有垫层基础、承台、筏板为50mm,无垫层基础、承台、筏板为70mm;基础梁为35mm;地下室外墙为25mm。
6.纵向手拉钢筋的最小锚固长度La及抗震锚固长度LaE详见11G101-1第53页。
7.受力钢筋的连接:a.钢筋的锚固及连接详见11G101—1第55页。
b.钢筋直径d>25mm时宜采用焊接或机械连接,并应符合现行国家有关标准的规定。
c.受力钢筋的接头应设置在受力较小处,受力钢筋的接头位置应避开梁端、柱端及箍筋加密区。
如必须在此连接时,应采用机械连接或焊接。
d.受力钢筋的接头位置应相互错开,当采用搭接接头时,从任一接头中心至1.3被搭接长度的区段范围内,有接头的钢筋面积不应大于钢筋总面积的25%(受拉区和50%(受压区。
当采用焊接接头时,在任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段范围内,有接头的钢筋面积不应大于钢筋总面积的50%,且同一根钢筋不得有两个接头。
当采用机械连接接头时,在任一机械连接接头中心至长度为钢筋直径35倍区范围内,有接头的钢筋面积不应大于钢筋总面积的50%,且同一根钢筋不得两个接头。
e.在纵向受力钢筋搭接接头长度范围内应配置箍筋,其直径不应小于搭接钢筋较大直径的0.25倍。
箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm。
f.粗细钢筋搭接时,按细钢筋截面积计算接头面积百分率,按细钢筋直径计算搭接长度。
g.现浇钢筋混凝土楼板底钢筋不得在跨中搭接,应在支座处搭接。
板顶钢筋为通长钢筋时不得在制作处搭接,应在跨中1/3范围内搭接。
h.所有梁、柱钢筋和拉筋的末端应作成不小于135°弯钩,弯钩端头平直段长度不应小于10d,详见11G101—1第56页相关要求。
除特殊标注外,拉筋应同时钩住纵筋和箍筋。
i.未经设计同意,不得随意用强度等级较高或较大钢筋代替原设计中纵向受力钢筋。
如确有必要代换,应按照钢筋受拉承载力设计值相等的原则换算,并应满足最小配筋率及挠度裂缝要求。
Ⅲ.现浇梁、板、柱、墙部分:1.本工程基础、墙、柱、梁、板等钢筋按平面整体表示法绘制,处特殊注明部分外,表示方法及构造均应照11G101系列图集施工。
2.图中未注明的板顶钢筋分布筋可按如下原则选取:板顶受力筋直径≦10mm时,分布筋取φ6@200;受力筋直径≧12mm时,分布筋取为φ8@200.3.对相邻的板顶标高相差不超过30mm时,支座盖筋可以打弯通过,如图1所示。
≦图1 楼板高差处理4.对于配有双层钢筋的楼板,除注明外,均应加支撑钢筋φ8,其形式为,每平方米不小于一个。
5.双向板的短跨L≧4000时,上部钢筋应有50%贯通或假设8@200双向构造钢筋网片,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。
6.双向板的钢筋放置:短跨方向下(上部筋放置在长跨方向下(上部筋之下(上,当露屋面梁板底标高齐时,板支座构造做法如图2所示。
边梁中梁图2 楼屋面梁板底齐时构造做法7.在现浇板上砌有轻质隔墙时,应根据层高及板跨度情况,在板内下册延墙方向加设214—316通长钢筋,钢筋梁端锚入支座内长度应满足锚固长度的要求,位置详建筑图。
8.在现浇板上留有孔洞时,当洞口尺寸不大于250mm时(图中未标注,不另加钢筋,板内钢筋由洞边绕过,不得截断,如图3;当洞口尺寸大于250mm 时,应按设计要求加设洞边钢筋或加设洞边梁,洞边加筋如图4,具体位置应结合建筑平面图及结构平面图施工,结构图内已标注处以结构图标注为准。
图3 楼板洞口补强图4 楼板洞口板底加筋示意图9.板中预埋电线管时,电线管应与受力筋平行或交叉设置,不得垂直受力筋设置预埋电线管,预埋管应置于板截面高度的中部,管子上下的砼净厚度≧30mm ,并在电线管上表面放置φ6@200十字钢筋网片,每边伸过管线边缘线200mm 。
当管线横穿板跨时,置于板跨度中部1/3范围内;当两条管线平行放置时,中间净距≧100mm 。
10.框架梁柱交叉处,梁纵向钢筋应置于柱纵向钢筋内侧;次梁钢筋应放在主梁钢筋的内侧。
11.除特殊标注外,主次梁连接点处附加箍筋及吊筋做法如图5所示。
每侧三组@50次梁型式同原箍筋梁宽主梁图5 附加横向钢筋构造主次梁相交节点处主梁箍筋照常设置20d20d 附加吊筋每侧三组@50次梁型式同原箍筋梁宽主梁12.板短边跨度≧3.60m ,梁跨度≧4.0m 时,悬挑长度大于1.5m 的悬挑构件,应按施工规范要求进行起拱。
