CAD系统变量影响对话框的显示

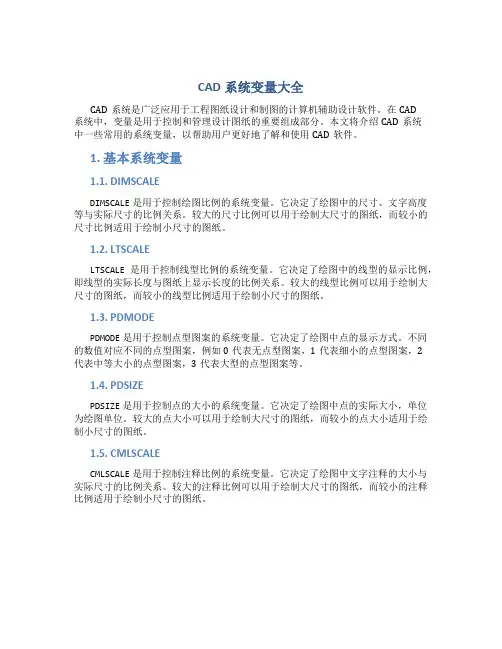

CAD系统变量大全
CAD系统变量大全CAD系统是广泛应用于工程图纸设计和制图的计算机辅助设计软件。
在CAD系统中，变量是用于控制和管理设计图纸的重要组成部分。
本文将介绍CAD系统中一些常用的系统变量，以帮助用户更好地了解和使用CAD软件。
1. 基本系统变量1.1. DIMSCALEDIMSCALE是用于控制绘图比例的系统变量。
它决定了绘图中的尺寸、文字高度等与实际尺寸的比例关系。
较大的尺寸比例可以用于绘制大尺寸的图纸，而较小的尺寸比例适用于绘制小尺寸的图纸。
1.2. LTSCALELTSCALE是用于控制线型比例的系统变量。
它决定了绘图中的线型的显示比例，即线型的实际长度与图纸上显示长度的比例关系。
较大的线型比例可以用于绘制大尺寸的图纸，而较小的线型比例适用于绘制小尺寸的图纸。
1.3. PDMODEPDMODE是用于控制点型图案的系统变量。
它决定了绘图中点的显示方式。
不同的数值对应不同的点型图案，例如0代表无点型图案，1代表细小的点型图案，2代表中等大小的点型图案，3代表大型的点型图案等。
1.4. PDSIZEPDSIZE是用于控制点的大小的系统变量。
它决定了绘图中点的实际大小，单位为绘图单位。
较大的点大小可以用于绘制大尺寸的图纸，而较小的点大小适用于绘制小尺寸的图纸。
1.5. CMLSCALECMLSCALE是用于控制注释比例的系统变量。
它决定了绘图中文字注释的大小与实际尺寸的比例关系。
较大的注释比例可以用于绘制大尺寸的图纸，而较小的注释比例适用于绘制小尺寸的图纸。
2. 图层相关变量2.1. CLAYERCLAYER是用于控制当前图层的系统变量。
图层是CAD中用于分组和管理图元对象的重要工具。
CLAYER变量定义了当前操作所在的图层，默认为0。
用户可以通过修改CLAYER变量来切换当前图层。
2.2. LAYEREVALLAYEREVAL是用于控制图层计算方式的系统变量。
当LAYEREVAL的值为0时，图层将按照图层列表的顺序进行计算；当LAYEREVAL的值为1时，图层将按照显示顺序进行计算。

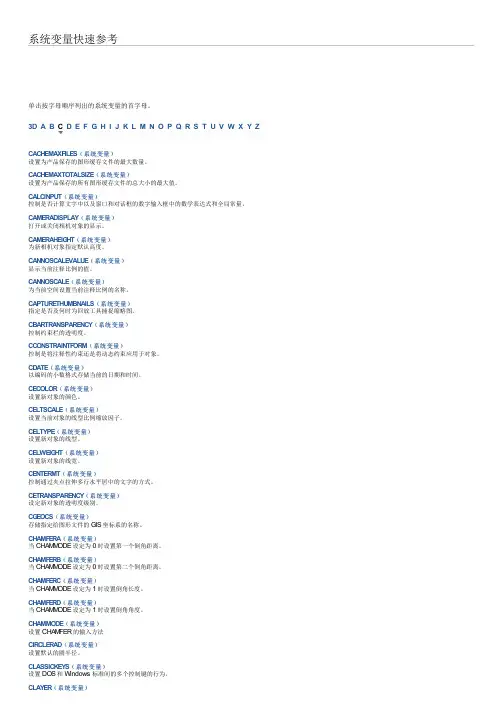

CAD系统变量_C
系统变量快速参考单击按字母顺序列出的系统变量的首字母。
3D A B C D E F G H I J K L M N O P Q R S T U V W X Y Z CACHE MAXF ILE S（系统变量）设置为产品保存的图形缓存文件的最大数量。
CACHE MAXTOTALSIZE（系统变量）设置为产品保存的所有图形缓存文件的总大小的最大值。
CALCINPUT（系统变量）控制是否计算文字中以及窗口和对话框的数字输入框中的数学表达式和全局常量。
CAME RADISPLAY（系统变量）打开或关闭相机对象的显示。
CAME RAHE IG HT（系统变量）为新相机对象指定默认高度。
CANNOSCALE VALUE（系统变量）显示当前注释比例的值。
CANNOSCALE（系统变量）为当前空间设置当前注释比例的名称。
CAPTURE THUMBNAILS（系统变量）指定是否及何时为回放工具捕捉缩略图。
CBARTRANSPARE NCY（系统变量）控制约束栏的透明度。
CCONSTRAINTF ORM（系统变量）控制是将注释性约束还是将动态约束应用于对象。
CDATE（系统变量）以编码的小数格式存储当前的日期和时间。
CE COLOR（系统变量）设置新对象的颜色。
CE LTSCALE（系统变量）设置当前对象的线型比例缩放因子。
CE LTY PE（系统变量）设置新对象的线型。
CE LWE IG HT（系统变量）设置新对象的线宽。
CE NTE RMT（系统变量）控制通过夹点拉伸多行水平居中的文字的方式。
CE TRANSPARE NCY（系统变量）设定新对象的透明度级别。
CG E OCS（系统变量）存储指定给图形文件的 GIS 坐标系的名称。
CHAMF E RA（系统变量）当 CHA M M ODE 设定为 0 时设置第一个倒角距离。
CHAMF E RB（系统变量）当 CHA M M ODE 设定为 0 时设置第二个倒角距离。

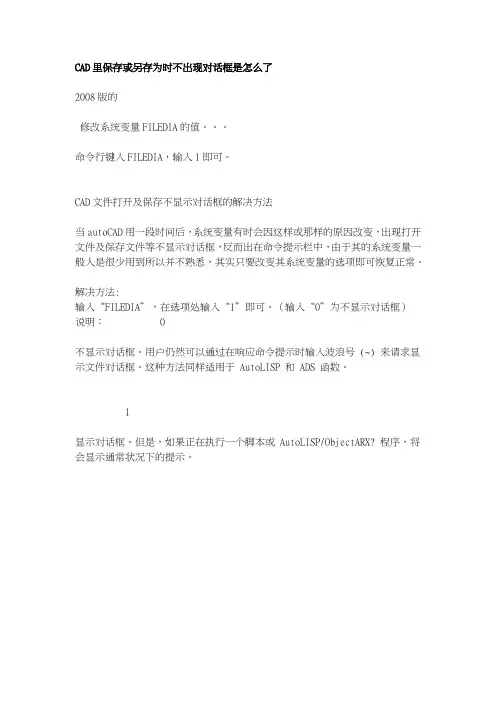

CAD里保存或另存为时不出现对话框是怎么了
CAD里保存或另存为时不出现对话框是怎么了
2008版的
修改系统变量FILEDIA的值。
命令行键入FILEDIA，输入1即可。
CAD文件打开及保存不显示对话框的解决方法
当autoCAD用一段时间后，系统变量有时会因这样或那样的原因改变，出现打开文件及保存文件等不显示对话框，反而出在命令提示栏中，由于其的系统变量一般人是很少用到所以并不熟悉，其实只要改变其系统变量的选项即可恢复正常。
解决方法:
输入“FILEDIA”，在选项处输入“1”即可。
（输入“0”为不显示对话框）
说明： 0
不显示对话框。
用户仍然可以通过在响应命令提示时输入波浪号 (~) 来请求显示文件对话框。
这种方法同样适用于 AutoLISP 和 ADS 函数。
1
显示对话框。
但是，如果正在执行一个脚本或 AutoLISP/ObjectARX? 程序，将会显示通常状况下的提示。
CAD的几个系统变量
（defun c:hfh()
(setq ss (ssget "x" (list (cons 8 "4241")(cons 0 "insert"))))
(setq i 0)
(if ss
(progn
(setq len (sslength ss))
(repeat len
(setq aa (ssname ss i))
CA中移动、旋转、复制文字的过程中看不到字、线的移动轨迹
DRAGMODE 改为“A”
１ 图形无预览
那天，我被作业员叫过去，她说她的CAD图打开时无预览。我开始以为是用低版本打开高版本的，不但无预览，也根本就打不开。过去把图打开了，接着全图保存，还是无预览。我依稀记得以前也出过这样的问题，后来改了个系统变量的参数就可以了。我就按了帮助键F1，在系统变量里找，果真找到了。系统变量是：RASTERPREVIEW。其初始值为：1，系统变量的解释为：控制BMP预览图像是否随图形一起保存。0，不创建预览图像；1，创建预览图像。我在命令行键入此变量回车，输入1回车，再保存，打开便有预览了。
AutoLisp在做图中应用之
层批量修改的应用
在做工程测量，特别是做石油管线带状图，做好图后其图的数量往往很多，客户方在这时给了样本图，需要将图层都改成相应的文字层。一幅幅图创建图层再将原来的图层的地物放到新图层，这样下来工作量很大，而且也容易漏改或出错。用程序来改就很方便，而且事半功倍。下面是一个修改东气西输的图形层的修改的代码，非常简单有效。
)
(setq ss (ssget "x" (list (cons 8 "dmtz"))))

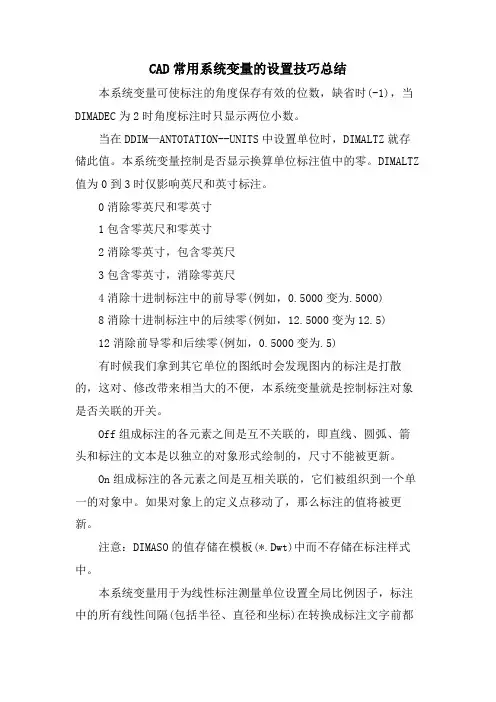

CAD常用系统变量的设置技巧总结
CAD常用系统变量的设置技巧总结本系统变量可使标注的角度保存有效的位数，缺省时(-1)，当DIMADEC为2时角度标注时只显示两位小数。
当在DDIM—ANTOTATION--UNITS中设置单位时，DIMALTZ就存储此值。
本系统变量控制是否显示换算单位标注值中的零。
DIMALTZ 值为0到3时仅影响英尺和英寸标注。
0消除零英尺和零英寸1包含零英尺和零英寸2消除零英寸，包含零英尺3包含零英寸，消除零英尺4消除十进制标注中的前导零(例如，0.5000变为.5000)8消除十进制标注中的后续零(例如，12.5000变为12.5)12消除前导零和后续零(例如，0.5000变为.5)有时候我们拿到其它单位的图纸时会发现图内的标注是打散的，这对、修改带来相当大的不便，本系统变量就是控制标注对象是否关联的开关。
Off组成标注的各元素之间是互不关联的，即直线、圆弧、箭头和标注的文本是以独立的对象形式绘制的，尺寸不能被更新。
On组成标注的各元素之间是互相关联的，它们被组织到一个单一的对象中。
如果对象上的定义点移动了，那么标注的值将被更新。
注意：DIMASO的值存储在模板(*.Dwt)中而不存储在标注样式中。
本系统变量用于为线性标注测量单位设置全局比例因子，标注中的所有线性间隔(包括半径、直径和坐标)在转换成标注文字前都要乘以本系统变量的值。
例如我们画图时采用1：50画的，图中的一个单位对应的长度就是50mm，在标注时要标注实际长度，那么就可以将Dimlfac设成50，标注时就是我们所要求的尺寸了。
DIMLFAC对于角度标注是无效的。
如果用户在图纸空间中创立标注且本系统变量的值非零，Auto 将测量间隔乘以DIMLFAC变量的绝对值。
在模型空间中，如果本系统变量的值为负，那么该值将被忽略，AutoCAD将使用1.0来乘以各间隔值。
如果在图纸空间中用户选择了“视口”选项并通过DIM提示改变本系统变量的值，AutoCAD将为DIMLFAC计算一个值。

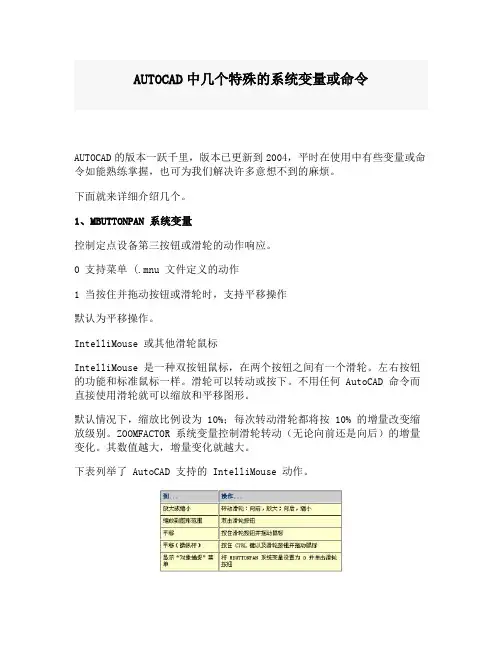

AUTOCAD中几个特殊的系统变量或命令概要
AUTOCAD中几个特殊的系统变量或命令AUTOCAD的版本一跃千里，版本已更新到2004，平时在使用中有些变量或命令如能熟练掌握，也可为我们解决许多意想不到的麻烦。
下面就来详细介绍几个。
1、MBUTTONPAN 系统变量控制定点设备第三按钮或滑轮的动作响应。
0 支持菜单 (.mnu 文件定义的动作1 当按住并拖动按钮或滑轮时，支持平移操作默认为平移操作。
IntelliMouse 或其他滑轮鼠标IntelliMouse 是一种双按钮鼠标，在两个按钮之间有一个滑轮。
左右按钮的功能和标准鼠标一样。
滑轮可以转动或按下。
不用任何 AutoCAD 命令而直接使用滑轮就可以缩放和平移图形。
默认情况下，缩放比例设为 10%；每次转动滑轮都将按 10% 的增量改变缩放级别。
ZOOMFACTOR 系统变量控制滑轮转动（无论向前还是向后）的增量变化。
其数值越大，增量变化就越大。
下表列举了 AutoCAD 支持的 IntelliMouse 动作。
2、MINSERT 命令在矩形阵列中插入一个块的多重引用。
使用 MINSERT 命令插入的块不能被分解。
注意：在插入过程中，不能象使用INSERT 命令那样在块名的前面用星号来分解块对象。
在指定插入点位置之前，插入点处的选项将预置块的比例和旋转角。
对于使用 1 和 0 之外的比例因子和旋转角来拖动块，预置非常有用。
其它相关命令：INSERT、ADCENTER、REFEDIT。
3、XPLODE 命令将合成对象分解成它的部件对象。
合成对象由多个（一个以上）AutoCAD 对象组成。
例如，块就是一个合成对象。
可以同时分解多个合成对象并分别修改每个对象的颜色、图层和线型，或者全局性的修改整个选择集。
可以指定颜色、图层线宽和线型，或者从被分解的对象中继承这些属性。
可以使用绝对值相等的缩放比例分解块。
绝对值相等表示如果将缩放比例值前的负号 (- 删除，则比例值相等。
例如，可以使用值分别为 1、-1、1 的X、Y、Z 比例因子分解块，包括被镜像的块。
Q命令用法及CAD技巧
Q命令：加载Q命令，然后可使用Q命令进行简单标注，比较方便，捕捉点未加入（端点捕捉），如有需要可加入。
捕捉设置有：EN,INT,TAN,PERCAD制图技巧问题汇总-不用下载CAD制图技巧问题汇总大中小绘图问：开始绘图要做哪些准备？答：磨刀不误砍柴工。
计算机绘图跟手工画图一样，也要做些必要的准备。
如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。
很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。
问：在AutoCAD中采用什么比例绘图好？答：最好使用1∶1比例画，输出比例可以随便调整。
画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。
用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。
第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。
第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。
问：图层有什么用处？答：合理利用图层，可以事半功倍。
一开始画图，就预先设置一些基本层。
每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。
问：命令别名是怎么回事？答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。
如输入C 就相当于输入了CIRCLE命令，L相当于LINE命令。
命令别名可以大大加快命令的输入速度，提高绘图效率。
老手一般都是左手敲命令，右手点鼠标。
命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。
中望CAD常用系统变量的应用 工程
中望CAD常用系统变量的应用工程在中望CAD中，大概有366个系统变量，操作环境和某些命令的值便是存储在这些系统变量中，Startup ：这个是控制使用 New 和 Qnew命令创立新图形时，是否显示“启动”对话框的变量。
此变量当前值为On时，显示“启动”对话框，值为Off那么显示“选择文件”对话框。
Filedia ：这个是控制文件菜单下面局部命令是采用对话框提示的方式还是采用命令行提示方式的变量，这些命令包括有新建，翻开，保存等等。
值为on时，是对话框的方式，值为off时那么是命令行的方式。
有些朋友会遇到这样的问题，就是每次翻开或者新建图形时，没有对话框了，这时就要注意是否是这个变量被关闭了。
Attdia ：这个是控制在插入带属性的块时，属性值的输入是命令行方式或者是对话框方式的变量。
当值为on时，给出对话框，在对话框里输入属性值；当值为off时，那么给出命令行提示，直接在命令行输入属性值。
Pellipse ：这个变量可以控制画出来的椭圆，其属性是椭圆还是多段线。
当这个变量值为on时，画出来的椭圆是一个多段线对象；当值为off时，那么画出来的椭圆是真正的椭圆对象。
具体是椭圆对象还是多段线对象呢？具体我们可以选中后，查看属性栏。
这两种对象在选中后的效果也是不一样的，多段线表示的椭圆具有相当多的夹点，更加方便。
如下列图，左边的椭圆是椭圆对象，右边的是多段线对象。
很明显夹点数是不一样的。
Zoomfactor ：这个系统变量可用来控制滑轮转动（无论向前还是向后）对缩放的增量变化。
本系统变量的取值范围为 3 到 100。
这个变量取值越大，那么缩放增量变化就越大，Blipmode ：这是控制翻开或关闭点标记的变量。
当这个变量翻开时，我们在画线过程中每个节点都会产生一个小十字的点标记，这个点标记在移动屏幕或滚动鼠标的过程中会自然消失。
如果不需要这样的点标记，那就把这个变量关闭吧。
Grips ：这个是控制夹点是否显示的变量。
CAD系统变量_D
系统变量快速参考单击按字母顺序列出的系统变量的首字母。
3D A B C D E F G H I J K L M N O P Q R S T U V W X Y ZDATALINKNOTIF Y（系统变量）控制关于已更新数据链接或缺少数据链接的通知。
DATE（系统变量）以约简儒略日期格式存储当前的日期和时间。
DBCSTATE（系统变量）指示数据库连接管理器处于打开还是关闭状态。
DBLCLKE DIT（系统变量）控制绘图区域中的双击编辑操作。
DBMOD（系统变量）指示图形的修改状态。
DCTCUST（系统变量）显示当前的自定义拼写词典的路径和文件名。
DCTMAIN（系统变量）显示当前主拼写词典的三字母关键字。
DE F AULTG IZMO（系统变量）选择子对象过程中将三维移动小控件、三维旋转小控件或三维缩放小控件设定为默认小控件。
DE F AULTLIG HTING TY PE（系统变量）指定默认光源的类型（原有类型或新的类型）。
DE F AULTLIG HTING（系统变量）打开或关闭代替其他光源的默认光源。
DE F LPLSTY LE（系统变量）指定在打开 A utoCA D 2000 之前的版本中创建的图形时，图形中所有图层的默认打印样式；或指定在不使用图形模板从头创建新图形时，图层 0 的默认打印样式。
DE F PLSTY LE（系统变量）指定在打开 A utoCA D 2000 之前的版本中创建的图形或不使用图形模板从头创建新图形时，图形中新对象的默认打印样式。
DE LOBJ（系统变量）控制保留还是删除用于创建其他对象的几何图形。
DE MANDLOAD（系统变量）指定是否以及何时按需加载某些应用程序。
DE SIG NF E E DSTATE（系统变量）指示“设计提要”选项板处于打开状态还是关闭状态。
DG NF RAME（系统变量）确定 DGN 参考底图边框在当前图形中是否可见或是否打印。
DG NIMPORTMAX（系统变量）设置输入 DGN 文件时转换的元素的最大数目。
AutoCAD常见问题解答
附录A AutoCAD常见问题解答在使用AutoCAD时，常会遇到一些问题，使用户感到无从下手，因而影响工作效率。
下面就列举一些这类问题，并给出解决方法。
1．在某些情况下启动时，AutoCAD提示BASE.DCL文件未找到？原因：AutoCAD未能按正确的配置启动，导致支持文件搜索路径丢失，从而找不到BASE.DCL文件。
解决方法：关闭AutoCAD，通过“开始”菜单或桌面的快捷图标来启动AutoCAD，而尽量不要通过鼠标双击DWG图形文件的方式来开启AutoCAD。
2．在菜单区还有光标，而进入绘图区光标就不见了？原因：常见的原因是当前绘图区的范围太小，而捕捉间距设置较大，且捕捉状态打开。
解决的方法：通过“ZOOM”命令缩小图形，扩大显示范围，或修改SNAP 间距捕捉的间距值。
3．更改单位制？在图形中绘制的所有对象都是根据单位进行测量的。
绘图前首先应该确定AutoCAD 的度量单位。
例如，在一张图纸中，一个单位可能等于1毫米。
而在另一张图中，一个单位可能等于1英寸。
用户既可以为对象的长度和角度设置单位类型和小数位数，也可以从AutoCAD 设计中心中插入的其他内容指定单位。
设置图形单位并不会自动设置标注单位。
通常用户会将图形单位和标注单位设置为相同的类型和精度，也可以为标注单位设置不同的图形单位和标注单位。
4．SHX 字体与TTF 字体的区别？SHX 字体与TTF 字体是两种不同的方式定义的字体，AutoCAD 都可以使用。
SHX字体的特色：（1）是AutoCAD 专用字体。
（2）是采用矢量的方式定义的字体，字体由线条构成，不填充。
相应的字库文件分两类：小字体只包含英文、数字和一些符号，总共只有256 个字；大字体可容纳65535 个文字，一般用于定义亚洲文字。
优点：具有较高的编辑、显示、打印速度。
单线条仿宋字字体清秀，适合国标制图。
缺点：由于AutoCAD 专用字体目前尚没有国家标准，所以不同公司提供的SHX 字体文件名与款式可能各不相同，同样的文件可能是不同的字体，也可能字体的基本大小比例也不同。
cad全命令注释
cad系统变量大全（变量名称 --说明）A 系统变量acadlspasdoc 0 仅将acad.lsp加载到 autocad 任务打开的第一个图形中; 1 将 acad.lsp 加载到每一个打开的图形中acadprefix 存储由 acad 环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符acadver 存储 autocad 的版本号。
这个变量与 dxf 文件标题变量$acadver 不同，"$acadver" 包含图形数据库的级别号acisoutver 控制 acisout 命令创建的 sat 文件的 acis 版本。
acisout 支持值 15 到 18、20、21、30、40、50、60 和 70。
aflags 设置 attdef 位码的属性标志:0无选定的属性模式:1.不可见 2.固定4.验证.8.预置angbase 类型：实数；保存位置：图形初始值：0.0000 相对于当前 ucs 将基准角设置为 0 度。
angdir 设置正角度的方向初始值：0；从相对于当前 ucs 方向的 0 角度测量角度值。
0 逆时针 1 顺时针apbox 打开或关闭 autosnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框 1 显示靶框（这个在选项对话框可以设置）aperture 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10 （这个在选项对话框可以设置）area area 既是命令又是系统变量。
存储由area 计算的最后一个面积值。
attdia 控制 insert 命令是否使用对话框用于属性值的输入:0.给出命令行提示 1.使用对话框attmode 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见attreq 确定 insert 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值auditctl 控制 audit 命令是否创建核查报告 (adt) 文件:0.禁止写 adt 文件 1.写 adt 文件aunits 设置角度单位:0.十进制度数 1.度/分/秒 2.百分度 3.弧度 4.勘测单位（单位对话框里可以设置）auprec 设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前 auprec 的值）的小数位数。
CAD常用的系统变量及功能
CAD常用的系统变量及功能一般情况下，我们无需对设置CAD的系统变量的系统变量值作修改和设置，取其缺省值就能正常工作。
但在有特殊要求时，就必须修改相关的系统变量。
如果我们能熟练地掌握一些常用系统变量的使用方法和功能，就能使我们的工作更为便利、顺畅，大大地提高我们的绘图水平和工作效率。
现将一些常用的系统变量的用法和功能展示出来，供各位同仁参考。
CAD系统变量的设置方法在命令行Command:_中输入命令set（或setvar），进入系统变量设置状态，输入变量名和相应的设置值(注：在输入变量名时代之以“？”，可以查看所有的系统变量及其缺省值)。
CAD常用的系统变量及功能1、pickbox 和cursorsize：这二个变量用于控制十字光标和拾取框的尺寸，绘图时可以适当修改其大小以适应我们的视觉要求。
pickbox 缺省值为3，取值范围为0～32767；cursorsize 缺省值为5，取值范围为1～100。
2、aperture: 用于控制对象捕捉（Object SNAP）靶区大小，在进行对象捕捉时，其取值越大，就越可以在较远的位置捕捉到对象，当图形线条较密时，应设置得小一些；反之，设置得大一些方便操作。
缺省值为10，取值范围为1～50。
3、ltscale 和celtscale：全局线型比率因子和局部线型比率因子，用于控制非连续线型的输出比率（即短线的长度和空格的间距），该变量的值越大，间距就越大。
其中，ltscale 对所有的对象有效，celtscale只对新对象有效。
对于某一对象来说：线型比率=ltscale＊celtscale。
这二个变量的缺省值均为1，取值为正实数。
4、surftab1 和surftab2：用于控制三维网格面的经、纬线数量，该值越大，图形的生成线越密，显示就越精确。
缺省值为6，取值范围为2～32766。
5、isolines: 三维实体显示分格线控制，其值越大，分格线越多，显示越精确。
cad中startup数值
cad中startup数值
在AutoCAD中，`STARTUP` 系统变量用于控制启动时的一系列行为，包括是否显示新图形创建对话框、是否显示启动对话框等。
这个变量是一个整数类型，通常在注册表中保存，并且有一个初始值。
具体来说，`STARTUP` 变量的影响如下：
-当`STARTUP` 设置为0 时，AutoCAD 启动时将显示“选择样板”对话框，允许用户选择一个图形样板文件，或者使用选项对话框中设置的默认样板文件。
-当`STARTUP` 设置为1 时，除了显示“选择样板”对话框外，还会显示“创建新图形”对话框，让用户在新图形创建时选择样板或设置默认样板。
-如果`FILEDIA` 系统变量设置为0，则不会显示任何对话框。
要修改`STARTUP` 变量的值，可以在AutoCAD 的命令行中输入`STARTUP` 命令，然后按Enter 键。
这将打开一个对话框，允许您设置变量的新值。
此外，您也可以通过AutoCAD 的“选项”对话框来访问和修改这个变量。
请注意，修改系统变量可能会影响AutoCAD 的默认行为，因此在做
出更改之前，建议了解这些更改对您的workflow 的具体影响。
CAD教程 变量与系统设置技巧
CAD教程：变量与系统设置技巧在CAD设计中，变量和系统设置是非常重要的工具，可以帮助我们更高效地完成设计任务。
本文将介绍CAD中常用的变量和系统设置技巧，帮助读者提高设计效率。
一、变量的使用1. 创建和编辑变量在CAD中，可以通过命令行或属性编辑器来创建和编辑变量。
例如，使用“setvar”命令可以创建一个新的变量，并为其指定数值。
使用“vared”命令可以编辑已经存在的变量的数值。
2. 变量的应用变量可以应用于各种CAD命令中，例如，可以在命令行输入“_circle”命令时，通过变量来控制圆的半径。
例如，将半径变量设置为10，然后输入命令“_circle”，再输入数字“@半径”，就可以绘制出半径为10的圆。
3. 变量的保存和导入在CAD设计中，我们可以将变量保存到文件中，以便在以后的设计中导入使用。
使用命令“savevardesktop”可以将当前的变量保存到桌面上的文件中。
使用命令“loadvardesktop”可以导入之前保存的变量。
二、系统设置技巧1. 单位设置在CAD设计中，单位的选择非常重要。
可以通过命令行输入“_units”来打开单位设置对话框，并选择适合的单位，例如毫米、英寸等。
正确的单位设置可以保证设计的准确性。
2. 精度设置精度设置可以控制CAD中的数字精度。
可以通过命令行输入“_lunits”来打开线性单位设置对话框，并选择适当的精度。
例如，可以设置为小数点后2位，以确保设计结果的准确性。
3. 界限设置界限设置可以控制CAD设计区域的大小。
可以通过命令行输入“_limits”来打开界限设置对话框，并指定设计区域的大小。
正确的界限设置可以确保设计不会超出指定的范围。
4. 字体设置在CAD设计中，字体的选择非常重要。
可以通过命令行输入“_style”来打开样式管理器，并选择适当的字体样式。
选择清晰易读的字体样式可以提高设计效果。
5. 颜色设置在CAD设计中，可以通过命令行输入“_color”来打开颜色对话框，并选择适当的颜色。
CAD系统变量设置
CAD系统变量设置很多同学在学习的过程都会遇到一些头疼的问题，而这个问题的根源就在于系统参数设置了，下面我举一些常见的例子。
1、保存和另存为不弹出对话框直接闪退2、高版本阵列不出阵列参数设置框3、改好的线型不现实出来线型的特点4、镜像的时候文字不会反过来5、曲面的不够平滑网格非常明显这些应该是各位同学遇到的最多的一些问题了，还有很多一时也记不起来了，到时候我会把所有的CAD系统参数命令发表在我的空间日志里面。
大家可以随时关注我的空间动态，后面也会更新一些其他软件的相关知识点。
接下来我们来看下介绍的一些系统参数如果去修改，和一些上面没有列出来的参数设置系统变量的设置方法：1、保存和另存为不弹出对话框直接闪退：直接修改FILEDIA（值改为1就可以了）2、高版本阵列不出阵列参数设置框：工具-选项-自定义-改文本里面的AR， *ARRAYCLASSIC3、改好的线型不现实出来线型的特点：ltscale和celtscale：全局线型比率因子和局部线型比率因子，用于控制非连续线型的输出比率（即短线的长度和空格的间距），该变量的值越大，间距就越大。
其中，ltscale对所有的对象有效，celtscale只对新对象有效。
对于某一对象来说：线型比率=ltscale＊celtscale。
这二个变量的缺省值均为1，取值为正实数。
4、镜像的时候文字不会反过来修改MIRRTEXE值为1的时候发过来的5、曲面的不够平滑网格非常明显：surftab1和surftab2：用于控制三维网格面的经、纬线数量，该值越大，图形的生成线越密，显示就越精确。
缺省值为6，取值范围为2～32766。
6、isolines:三维实体显示分格线控制，其值越大，分格线越多，显示越精确。
缺省值为4，取值范围为0～20477、pickbox和cursorsize：这二个变量用于控制十字光标和拾取框的尺寸，绘图时可以适当修改其大小以适应我们的视觉要求。
pickbox缺省值为3，取值范围为0～32767；cursorsize缺省值为5，取值范围为1～100。
CAD系统变量参数解析(最全最详细)
CAD系统变量参数详细解析变量名称说明ACADLSPASDOC 0 仅将acad.lsp 加载到AutoCAD 任务打开的第一个图形中; 1 将acad.lsp 加载到每一个打开的图形中ACADPREFIX 存储由ACAD 环境变量指定的目录路径〔如果有的话〕，如果需要则附加路径分隔符ACADVER 存储AutoCAD 的版本号。
这个变量与DXF 文件标题变量$ACADVER 不同，"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本。
ACISOUT 支持值15 到18、20、21、30、40、50、60 和70。
AFLAGS 设置ATTDEF 位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000 相对于当前UCS 将基准角设置为0 度。
ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS 方向的0 角度测量角度值。
0 逆时针1 顺时针APBOX 打开或关闭AutoSnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA 既是命令又是系统变量。
存储由AREA 计算的最后一个面积值。
ATTDIA 控制INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框中国热模网首发ATTMODE 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT 命令是否创建核查报告(ADT) 文件:0.禁止写ADT 文件 1.写ADT 文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位〔显示在状态行上〕和可编辑角度单位〔其精度小于或等于当前AUPREC 的值〕的小数位数。
CAD系统变量_I
系统变量快速参考单击按字母顺序列出的系统变量的首字母。
3D A B C D E F G H I J K L M N O P Q R S T U V W X Y Z IMAG E F RAME（系统变量）控制是否显示和打印图像边框。
IMAG E HLT（系统变量）控制是亮显整个光栅图像还是仅亮显光栅图像边框。
IMPLIE DF ACE（系统变量）控制隐含面的检测。
INDE XCTL（系统变量）控制是否创建图层和空间索引并将其保存到图形文件中。
INE TLOCATION（系统变量）存储 BROWSER 命令和“浏览 Web”对话框所使用的 Internet 网址。
INPUTHISTORY MODE（系统变量）控制用户输入历史记录的内容和位置。
INPUTSE ARCHDE LAY（系统变量）设置显示命令行建议列表之前要延迟的毫秒数。
INSBASE（系统变量）存储 BA SE 命令设置的插入基点，用当前空间的 UCS 坐标表示。
INSNAME（系统变量）为 INSERT 命令设置默认块名。
INSUNITSDE F SOURCE（系统变量）当 INSUNITS 设定为 0 时，设置源内容单位值。
INSUNITSDE F TARG E T（系统变量）当 INSUNITS 设定为 0 时，设置目标图形单位值。
INSUNITS（系统变量）指定插入或附着到图形时，块、图像或外部参照进行自动缩放所使用的图形单位值。
INTE LLIG E NTUPDATE（系统变量）控制图形的刷新率。
INTE RF E RE COLOR（系统变量）为干涉对象设置颜色。
INTE RF E RE OBJVS（系统变量）为干涉对象设置视觉样式。
INTE RF E RE VPVS（系统变量）指定检查干涉时视口的视觉样式。
INTE RSE CTIONCOLOR（系统变量）控制视觉样式设定为“二维线框”时三维曲面交线处的多段线的颜色。
INTE RSE CTIONDISPLAY（系统变量）控制视觉样式设定为“二维线框”时三维曲面相交处的多段线的显示。
CAD命令大全（CAD系统变量设置）
CAD命令大全（CAD系统变量设置）CAD快捷键命令命令大全(CAD系统变量设置）AACADLSPASDOC 控制AutoCAD 是将acad.lsp 文件加载到所有图形中，还是仅加载到在AutoCAD 任务中打开的第一个文件中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则添加路径分隔符ACADVER 存储AutoCAD 版本号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本AFLAGS 设置ATTDEF 位码的属性标志ANGBASE 设置相对当前UCS 的0 度基准角方向ANGDIR 设置相对当前UCS 以0 度为起点的正角度方向APBOX 打开或关闭AutoSnap 靶框APERTURE 以像素为单位设置对象捕捉的靶框尺寸AREA 存储由AREA、LIST 或DBLIST 计算出来的最后一个面积ATTDIA 控制-INSERT 是否使用对话框获取属性值ATTMODE 控制属性的显示方式ATTREQ 确定INSERT 在插入块时是否使用缺省属性设置AUDITCTL 控制AUDIT 命令是否创建核查报告文件AUNITS 设置角度单位AUPREC 设置角度单位的小数位数AUTOSNAP 控制AutoSnap 标记、工具栏提示和磁吸BBACKZ 存储当前视口后剪裁平面到目标平面的偏移值BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式BLIPMODE 控制点标记是否可见CCDATE 设置日历的日期和时间CECOLOR 设置新对象的颜色CELTSCALE 设置当前对象的线型比例缩放因子CELTYPE 设置新对象的线型CELWEIGHT 设置新对象的线宽CHAMFERA 设置第一个倒角距离CHAMFERB 设置第二个倒角距离CHAMFERC 设置倒角长度CHAMFERD 设置倒角角度CHAMMODE 设置AutoCAD 创建倒角的输入模式CIRCLERAD 设置缺省的圆半径CLAYER 设置当前图层CMDACTIVE 存储一个位码值，此位码值标识激活的是普通命令、透明命令、脚本还是对话框CMDECHO 控制AutoLISP 的(command) 函数运行时AutoCAD 是否回显提示和输入CMDNAMES 显示活动命令和透明命令的名称CMLJUST 指定多线对正方式CMLSCALE 控制多线的全局宽度CMLSTYLE 设置多线样式COMPASS 控制当前视口中三维坐标球的开关状态COORDS 控制状态栏上的坐标更新方式CPLOTSTYLE 控制新对象的当前打印样式CPROFILE 存储当前配置文件的名称CTAB 返回图形中的当前选项卡（模型或布局）名称。
CAD系统变量_O
3D A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 系统变量快速参考单击按字母顺序列出的系统变量的首字母。
OBJE CTISOLATIONMODE （系统变量）控制隐藏的对象在绘图任务之间是否保持隐藏状态。
OBSCURE DCOLOR （系统变量）(DE LE TE )指定遮挡线的颜色。
OBSCURE DLTY PE （系统变量）指定遮挡线的线型。
OF F SE TDIST （系统变量）设置默认的偏移距离。
OF F SE TG APTY PE （系统变量）控制偏移多段线时处理线段之间的潜在间隙的方式。
OLE F RAME （系统变量）控制是否显示和打印图形中所有 OLE 对象的边框。
OLE HIDE （系统变量）控制 OLE 对象的显示和打印。
OLE QUALITY （系统变量）为 OLE 对象设置默认打印质量。
OLE STARTUP （系统变量）控制打印时是否加载嵌入 OLE 对象的源应用程序。
ONLINE DOCMODE （系统变量）指示图形和链接文件的副本是否会自动上载到 A utodesk 360。
ONLINE SY NCTIME （系统变量）控制当前自定义设置与 A utodesk 360 进行同步的时间间隔。
OPE NPARTIAL （系统变量）控制是否可以在图形文件完全打开之前对其进行操作。
OPMSTATE （系统变量）指示“特性”选项板处于打开、关闭还是隐藏状态。
ORTHOMODE （系统变量）限定光标在垂直方向移动。
OSMODE （系统变量）设置执行的对象捕捉模式OSNAPCOORD （系统变量）控制在命令行输入的坐标是否替代运行的对象捕捉。
OSNAPNODE LE G ACY （系统变量）控制“节点”对象捕捉是否可用于捕捉到多行文字对象。
OSNAPZ （系统变量）控制对象捕捉是否自动投影到与当前 UCS 中位于当前标高的 X Y 平面平行的平面上。
CAD系统变量_H
系统变量快速参考单击按字母顺序列出的系统变量的首字母。
3D A B C D E F G H I J K L M N O P Q R S T U V W X Y ZHALOG AP（系统变量）指定一个对象被另一个对象遮挡时显示的间隙。
HANDLE S（系统变量）报告应用程序是否可以访问对象句柄。
HE LPPRE F IX（系统变量）设定帮助系统的文件路径。
HIDE PRE CISION（系统变量）控制消隐和着色的精度。
HIDE TE XT（系统变量）指定执行 HIDE 命令时是否处理由 TEX T 或 M TEX T 命令创建的文字对象。
HIG HLIG HT（系统变量）控制对象的亮显；不影响使用夹点选定的对象。
HPANG（系统变量）设定新填充图案的角度。
HPANNOTATIVE（系统变量）控制新填充图案是否为注释性。
HPASSOC（系统变量）控制图案填充和填充是否为注释性。
HPBACKG ROUNDCOLOR（系统变量）控制填充图案的背景色。
HPBOUNDRE TAIN（系统变量）控制是否为新图案填充和填充创建边界对象。
HPBOUND（系统变量）控制由 HA TCH 和 BOUNDA RY创建的对象类型。
HPCOLOR（系统变量）设定新图案填充的默认颜色。
HPDLG MODE（系统变量）控制“图案填充和渐变色”对话框以及“图案填充编辑”对话框的显示。
HPDOUBLE（系统变量）指定用于用户定义图案的双向填充图案。
HPDRAWORDE R（系统变量）控制图案填充和填充的绘图次序。
HPG APTOL（系统变量）将几乎封闭一个区域的一组对象视为闭合的图案填充边界。
HPINHE RIT（系统变量）控制在 HA TCH 和 HA TCHEDIT 中使用“继承特性”选项时是否继承图案填充原点。
HPISLANDDE TE CTIONMODE（系统变量）控制是否检测内部闭合边界（称为孤岛）。
HPISLANDDE TE CTION（系统变量）控制处理图案填充边界中的孤岛的方式。
