110 35 10KV降压变电所电气部分设计
110KV降压变电站电气部分设计
主变相数选择: （1）主变压器采用三相或是单相，主要考虑变压
器的制造条件、可靠性要求及运输条件等因素。 （2）当不受运输条件限制时，在330KV及以下的发电厂和变电所，均应 采用三相变压器。 此变电所的主变应采用三相变压器。
主变绕组连接方式:变压器的连接方式必须和系统电压相位一致，
否则不能并列运行。电力系统采用的绕组连接方式只有y和△，高、中、 低三侧绕组如何要根据具体情况来确定。 我国110KV及以上电压，变压器绕组都采用Y0连接；35KV亦采用Y连接， 其中性点多通过消弧线接地。35KV及以下电压，变压器绕组都采用△连 接。 有以上知，此变电站110KV侧采用Y0接线，35KV侧采用Y连接，10KV侧 采用△接线。 电力网中性点接地与否，决定于主变压器中性点运行方式
主接线方案的确定
主接线可分为有汇流母线的主接线和无汇流母线的主接线两大类。
有汇流母线的主接线又可分为单母线接线和双母线接线；无汇流母线
的主接线又可分为单元接线、桥式接线和多角接线
主接线的基本要求:（1）安全性。必须保证在任何可能的运
行方式及检修状态下运行人员及设备的安全 （2）可靠性。能满足各级用电负荷供电可靠性要求。 （3）灵活性。主接线应在安全、可靠的前提下，力求接线简单、运 行灵活，应能适应各种可能的运行方式的要求。 （4）经济性。在满足以上要求的条件下，力求达到最少的一次投资 与最低的年运行费用。
负荷计算
供配电系统要在正常条件下可靠的运行， 除了应该满足工作电压和频率的要求外，最重 要的就是满足负荷电流的要求。因此，有必要 对供电系统中各个环节的电力负荷进行统计计 算
无功功率补偿
无功补偿的方案：对于工业企业电力用户，提高其功率因数的方
法有两大类 (1) 提高自然功率因数主要有如下几种。 ① 正确选用异步电动机的型号和容量，使其接近满载运行。 ② 更换轻负荷感应电动机或者改变轻负荷电动机的接线。 ③ 电力变压器不宜轻载运行。 ④ 合理安排和调整工艺流程，改善电气设备的运行状况，限制电焊机、 机 电动机等设备的空载运转。 ⑤ 使用无电压运行的电磁开关，工业企业供配电系统中使用着大量的 各种类型的电磁型开关，如低压断路器、接触器等，作为控制电机之 用。 (2) 人工补偿无功功率 ① 同步电动机补偿。② 并联电容器补偿。③ 动态无功功率补偿。 根据本课题的实际情况，选择并联电容器进行补偿。
110KV变电站设计,110kv,35kv,10kv,三个电压等级

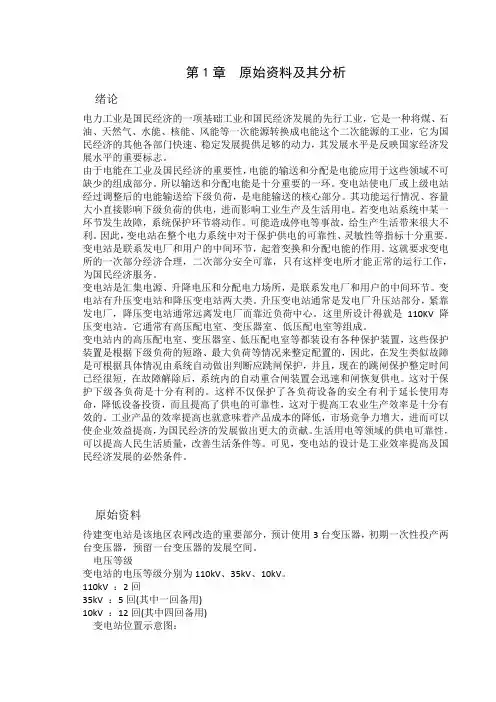

第1章原始资料及其分析绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。
110KV10KV变电所电气部分设计
发电厂电气部分课程设计题目110/10KV变电所电气部分设计 ________日期：2015.9.21目录•课程设计任务书• 110/10KV变电所设计说明书--------------------------------------❖1、简要说明所设计变电所在电力系统中的地位（终端）；❖❖2、变电所主变压器的台数、容量、具体的型号；❖❖3、采用的主接线的形式［单母线分段（B所）；❖❖4、其他高压电器：断路器、隔离开关、电流互感器、电压互感器的规格型号; •110/10KV变电所设计计算书------------------------------------ 变电所选取110kv、10kv两个短路点，计算短路电流•110/10KV变电所设计主接线图•参考文献•感谢课程设计任务书1.课程设计应达到的目的通过本次课程设计，对所学课程的知识进行强化，提高学生分析问题和解决问题的能力，拉近课堂与工程设计的距离，使学生完全掌握变电所一次部分的设计过程、主接线和配电装置的初步设计、变电所主设备的选择方法等。
2.课程设计题目及要求110/10kV变电所电气部分设计一、设计内容1.对待设计变电所在系统中的地位和作用及所供用户的分析。
2.选择待设计变电所主变的台数、容量及型式。
3.分析确定高低压主接线及配电装置型式4.分析确定所用电接线型式。
5. 进行互感器的配置。
6.进行选择设备和导体所必须的短路电流计算。
7.选择变电所高、低压侧的断路器、隔离开关。
8. 设计10kV硬母线系统。
二、有关原始数据1.变电所有关资料（110/10kV）L1 20 km, L2 22 km, L3 19 km, L4 15 km。
2.环境温度年最高温度40℃,最热月最高平均气温32℃3.变电所10kV侧过电流保护动作时间为1秒4. 110kV输电线路电抗按0.4Q /km计5.发电厂变电所地理位置图（附图一）6.典型日负荷曲线（附图二）附图一发电厂变电所地理位置图G：汽轮机 QFQ — 50 — 2,50MW COS@=0.8,附图二典型日负荷曲线X〃=0.124T：变压器SF7 —40000/121±2X2.5%P = 46kW P = 174kW I% = 0.8U% = 10.5 °K3、课程设计任务及工作量的要求（包括课程设计计算说明书、图纸、实物样品等要求）成品提交的设计文件和图纸要求：1.设计说明书1份2.设计计算书1份3.图纸1张：变电所主接线图110/10KV变电所设计说明书（1B）第一章所设计变电所在电力系统中的地位电力系统是由发电机、变压器、输电线路和用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
110KV变电站设计,110kv,35kv,10kv,三个电压等级

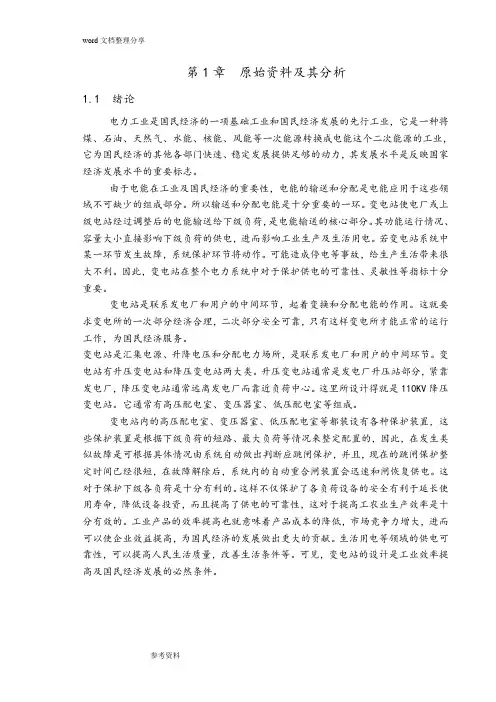

第1章原始资料及其分析1.1 绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。
110KV降压变电站电气部分设计
摘要此次设计的题目是“110KV降压变电站电气部分设计”。
主要任务是根据变电所运行安全性、可靠性、经济性的要求，确定主接线方案；根据35kV侧和10kV侧的负荷算出变压器容量选择主变压器；画出短路图，计算出最大运行方式下的三相短路电流和最小运行方式下的两相短路电流；计算各回路的最大持续工作电流，选择断路器、隔离开关、电压互感器、电流互感器、避雷器、熔断器、母线等设备，并通过短路计算结果校验所选的设备；最后对主变压器进行了继电保护并计算出了整定值，使变压器安全、稳定的运行。
关键词主接线；短路电流计算；设备选择与校验；继电保护目录前言 (3)设计任务书 (4)第一章110KV变电站电气主接线设计 (5)第一节主接线设计原则 (5)第二节本变电站主接线方案的确定 (5)第二章主变压器选择 (7)第一节主变压器台数的选择 (7)第二节主变压器容量的确定 (7)第三章短路电流的计算 (9)第一节短路电流计算的目的及基本假定 (9)第二节基准值计算 (9)第三节最大运行方式下的短路电流计算 (9)第四节最小运行方式下的短路电流计算 (12)第四章电气设备的选择 (15)第一节断路器的选择 (15)第二节隔离开关的选择 (19)第三节互感器的选择 (21)第四节母线的选择 (25)第五节避雷器的选择 (29)第六节熔断器的选择 (30)第五章变电站主变压器的继电器保护设计 (33)第一节变压器瓦斯保护整定 (33)第二节纵联差动保护整定 (34)第三节变压器过负荷保护整定 (37)第四节变压器零序过电流过电压保护整定 (38)参考文献 (39)致谢 (40)前言“工业要发展，电力需先行”，电能作为一种能量的表现形式，以成为我国工农业生产中不可缺少的动力，并广泛应用到一切生产部门和日常生活方面。
本次设计的变电站为一中型地区终端变电所，它的任务是将系统所送的110KV电压降为35KV和10KV两个电压等级供给附近用户和企业用电。
110-35kv降压变电所电气一次部分设计
从以上校验可知断路器满足使用要求，故确定选用 SW2—35
II/1500 型少油断路器。
（3）断路器配用 CD3—XG II 型弹簧操作机构。
6.2 隔离开关的选择
6.2.1 110kV 侧隔离开关的选择 1）根据配电装置的要求，选择隔离开关带接地刀闸。 2）该隔离开关安装在户外，故选择户外式。 3）该回路额定电压为 110kV，因此所选的隔离开关额定电压
(3)、对于其它发电机侧电源 XΣ*＝1/4（Xd＋XT2＋XL） =0.649
Xca*＝XΣ* ＝0.649×(60/0.8)/100＝0.517 查短路电流运算曲线[(一) t=0]，得 I”*＝2.0
I”G2＝I”*
＝2.0×(60/0.8)/(1.732×37)＝2.341（kA）
短路冲击电流：iM3＝2.55 I”G＝2.55×2.341＝5.970（kA）
Ue≥ 110kV，且隔离开关的额定电流大于流过断路器的最大持续电流 ImaX=1.05×(60/0.8)/(1.732×115)＝0.395（kA）
4）初 GW4—110D 型单接地高压隔离开关其主要技术参数如 下：
型号
额定 电压 kV
额定 最大工作 接地
电流 电压 刀闸
kA
kV
A
极限通过电流 kA 有效值 峰值
4S 热稳 定电流
kA
备注
GW4-110D 110 1250 126 2000
32
5）校验所选的隔离开关
55
10 双接地
ห้องสมุดไป่ตู้
（1）动稳定校验
动稳定电流等于极限通过电流峰值即 idw = 55kA
流过该断路器的短路冲击电流 iM = 4.508 kA.s
某地区变电站（110kV35kV10kV）电气部分初步设计
某地区变电站（110kV35kV10kV）电⽓部分初步设计某地区变电站（110kV/35kV/10kV）电⽓部分初步设计中国的国民经济的基本⾏业是电⼒⾏业，国家经济建设的兴衰成败和电⼒⾏业的发展好坏是直接联系的，作为现代的⼯业、农业、科学技术、国防，电⼒⾏业发挥了不⼩的能量。
此次电⼒系统计划及所作的是：在国家经济发展体系的统⼀安排下，开发合理、动⼒资源利⽤，运⽤少量的资⾦、成本，为国民经济和各产业和⼈民⽣活⽔平不断增长的需要，运⾏靠得住、⾜够、质地及格的电能。
所以在我的本次毕业设计中挑选了变电站电⽓部分的初步设计，是为了让更多的⼈懂得现代化变电站的设计规程、步骤和要求，策划⼀个完美的变电站。
变电站的变压器、输电线路怎样与电⼒系统相连接就是变电站电⽓主接线，之后实现输配电任务。
电⼒系统接线构成中⼀个必须的组成部分是变电站的主接线。
确定主接线，对电⼒系统的安全、稳定、灵活、经济运转及变电站电⽓设备的挑选、配电装置的安置、继电保护和控制⽅法的制定将会有很⼤的影响。
主接线的设计原则和要求主接线的设计原则(1)考虑变电站在电⼒系统的地位和作⽤在电⼒系统中，变电站的地位和作⽤是决定主接线的主要因素。
变电站是关键变电站、地域变电站、结尾变电站、企业变电站、分⽀变电站，因为个变电站在电⼒系统中的地位和功能不同，对主接线的可靠性、灵活性、经济性的要求也有差别。
(2)考虑近期和远期的发展规模依据近⼏年来电⼒系统发展规划进⾏变电站主接线设计。
依据负荷的⼤⼩、分布、负荷增长、地区⽹络和潮流，并刨析种种能够的运⾏⽅式，然后，确认主接线的⽅式及站衔接电源数和出线回数。
(3)考虑负荷的重要性分级和出线回路多少对主接线的影响对⼀、⼆级负荷，必需有两个单独的电源供电，且当⼀个电源丢失后，应该保证所有⼀、⼆级负荷不中断供电；三级负荷⼀般只需⼀个电源供电。
(4)考虑主变台数对主接线的影响变电站主变的台数和容量，对变电站主接线的选取会有直接的影响。
110kV降压变电所电气一次部分的设计毕业设计
摘要本毕业设计通过对110KV变电站一次部分的设计，完成了对负荷的分析、主变压器的选择、无功补偿装置的选择、电气主接线的选择、各电压等级负荷的计算、最大持续工作电流及短路电流的计算、变压器、高压断路器、隔离开关、母线、绝缘子和穿墙套管、电流互感器、电压互感器、接地刀闸、避雷器的配置、选择、校验工作。
关键词：电气一次部分设计计算短路电流变电站110kV降压变电所电气一次部分的设计第一章：设计概况一．设计题目110kV降压变电所电气一次部分的设计二．所址概况1．所址地理位置及地理条件变电所位于某中型城市边缘，所区西为城区，南为工业区，所址地势平坦，交通便利，进出线方便，空气污染轻微，不考虑对变电所的影响。
2．所区平均海拔200米，最高气温40℃，最低气温-18℃，年平均气温14℃，最热月平均最高气温30℃，土壤温度25℃。
三．系统情况如下图：四．负荷情况：五．设计任务1．负荷分析及主变压器的选择。
2．电气主接线的设计。
3．变压器的运行方式以及中性点的接地方式。
4．无功补偿装置的形式及容量确定。
5．短路电流计算（包括三相、两相、单相短路）6．各级电压配电装置设计。
7．各种电气设备选择。
8．继电保护规划。
9．主变压器的继电保护整定计算。
六．设计目的总体目标：培养学生综合运用所学各科知识,独立分析和解决实际工程问题的能力。
第二章：负荷分析及主变选择一．负荷分析：１．负荷分类及定义1）一级负荷：中断供电将造成人身伤亡或重大设备损坏，切难以修复，带来极大的政治、经济损失者，属于一级负荷。
一级负荷要求有两个独立电源供电。
2）二级负荷：中断供电将造成设备局部破坏或生产流程紊乱，且较长时间才能修复或大量产品报废，重要产品大量减产，属于二级负荷。
二级负荷应由两回线供电。
但当两回线路有困难时（如边远地区），允许有一回专用架空线路供电。
3）三级负荷：不属于一级和二级的一般电力负荷。
三级负荷对供电无特殊要求，允许较长时间停电，可用单回线路供电。
110 35 10KV降压变电所电气部分设计
第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。
低压侧电压为10kv,有八回出线,其中有六回是双回路供电。
从以上资料可知本变电站为配电变电站。
二、主接线的设计配电变电站多为终端或分支变电站，降压供给附近用户或一个企业，其接线应尽可能采用断路器数目较少的接线，以节省投资和减少占地面积。
随着出线数的不同，可采用桥形、单母分段等。
低压侧采用单母线和单母线分段。
可按一下几个原则来选：1运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
2具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快地退出设备。
切除故障停电时间最短、影响范围最小，并且再检修在检修时可以保证检修人员的安全。
3操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。
复杂的接线不仅不便于操作，还往往会造成运行人员的误操作而发生事故。
但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或造成不必要的停电。
4经济上合理主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽地发挥经济效益。
5应具有扩建的可能性因为我国工农业的高速发展，电力负荷增加很快。
因此，在选择主接线时还要考虑到具有扩建的可能性。
1．变电站电气主接线的选择，主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。
2．110KV侧根据原始资料，待设变电站110kv侧有两回线路。
按照《发电厂电气部分课程设计参考资料》规定：在110~220kv配电装置中，当出线为2回时，一般采用桥形接线；当出线不超过4回时，一般采用分段单母线接线。
110_35_10KV降压变电所电气部分设计 (1)
毕业设计课题名称：110、35、10kV变电所电气部分设计设计时间：2009年12月系部：电子信息工程系班级：**************姓名：********指导老师：********摘要：随着电力行业的不断发展，人们对电力供应的要求越来越高，特别是供稳固性、可靠性和持续性。
然而电网的稳固性、可靠性和持续性往往取决于变电所的合理设计和配置。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。
同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际，更具现实意义。
关键词 35kV 变电所设计附件3：宁东教育系统2015年教师节表彰奖励人员推荐表个人简介潘慧芬，女，小学数学高级教师，专科学历。
自1990年毕业至今25年，一直扎根矿区学校，担任小学数学双班教学工作，对待工作认真、负责，教改意识强烈，教学方法灵活多样，所带班级学生的成绩一直名列前茅。
个人教育理念爱是教学成功的基础创新是教育的希望教而不言则浅研而不教则空------------记宁东一小潘慧芬先进事迹宁东教育系统关于收集“优秀教师”、“优秀教育工作者”等先进个人事迹材料的通知各中小学、幼儿园：在第31个教师节即将来临之际，为庆祝广大教师自己的节日，充分展示各类“优秀教师”的高尚精神风貌，吸引全社会更多地关注宁东教育，加大优秀教师的宣传力度，汇聚正能量，在宁东地区树立尊师重教的良好社会风气，经宁东教育工作办公室研究决定，征集2012年以来各中小学、幼儿园受表彰的优秀教师、优秀教育工作者等先进个人事迹材料，并汇编成册。
110kv降压变电站电气部分设计
目录摘要 (1)第一章原始资料及其分析 (2)1.1 原始资料 (2)1.2 原始资料分析 (3)第二章负荷分析 (4)2.1 负荷分析的目的 (4)2.2 待建变电站负荷计算 (5)第三章变压器的选择 (6)3.1 变电站主变压器的选择 (6)3.2 变压器类型的确定 (8)3.3 中性点的接地方式 (9)第四章电气主接线 (10)4.1 对电气主接线的基本要求 (10)4.2 电气主接线的基本原则 (11)4.3 待建变电站的主接线形式 (12)第五章短路电流计算 (17)5.1 短路电流计算的目的和条件 (17)5.2 短路电流的计算步骤和计算结果 (18)第六章继电保护的配置 (19)6.1 保护原则 (19)6.2 变电所继电保护配置 (21)第七章防雷及接地保护 (23)7.1 雷电的形式及防雷措施 (23)7.2 接地的形式及作用 (24)结束语 (25)致谢 (26)参考文献 (27)附录 (28)摘要本文为110kv降压变电站电气部分设计。
通过对变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV,35kv，10kV系统的主接线，然后又通过负荷计算供电范围确定了主变压器台数，容量及型号，负荷计算是供电设计计算的基本依据和方法，计算负荷确定得是否正确无误，直接影响到电器和导线电缆的选择是否经济合理。
短路是电力系统中较常发生的故障。
短路电流直接影响电器的安全，危害主接线的运行。
为使电气设备能承受短路电流的冲击，往往需选用大容量的电气设备。
这不仅增加了投资，甚至会因开断电流不能满足而选不到符合要求的电气设备。
因此要求我们在设计变电站时一定要进行短路计算。
同时也确定了站用变压器的容量及型号，主变的容量、台数直接影响主接线的形式和配电装置的结构，它的选择依据除了依据基础资料外，还取决于输送功率的大小，及系统联系的紧密程度。
另外主变选择的好坏对供电可靠性和以后的扩建都有很大影响。
电气一次系统设计作业(110 35 10kv变电站)
电子信息工程学院发电厂变电所电气部分设计班级：学号：姓名：指导教师评语:_______________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ ______________________《发电厂电气部分》作业题目5：试设计一110KV变电所电气主接线该变电所电压等级为110/35/10KV,其中110KV侧4回线；35KV 侧4回，负荷为4-6MW；10KV侧8回线，负荷为1.5-4MW之间。
组员：一、分析原始资料该变电所向荆门市民供电，且是一座110/110/35kV终端变电所。
设计的重点是对变电所电气主接线的拟订及配电装置的选择。
荆门地区的全年平均气温为18℃，年最高气温45℃,年最低气温﹣5.℃,年日照时间1997-2100h，年平均降水量804-1067mm；每年7、8月为雷雨集中期。
110kv的变电所应该考虑防雷等措施。
待建110KV变电所从相距40km的荆门热电厂受电（系统为无限大功率电源）并采用架空线作为电能的传输及配送；型号为LGJ-300电抗值为0.395Ω/km，其他线路阻抗忽略不计。
从负荷特点及电压等级可知110/35/10kv为降压变电所且满足三绕组变压器的特点：高压侧为中压侧的近似3倍，中压侧为低压侧的近似3倍；110KV应该考虑其供电可靠性、扩建等问题；从经济远性选择三绕组变压器。
35及10kv 属于一、二级负荷可靠性也有一定要求；35kv侧每回线负荷为4-6MW；10kv侧负荷1.5-4MW。
35kV10kV降压变电所电气部分初步设计
长沙电力职业技术学院****届毕业设计课题名称：35kV/10kV降压变电所电气部分初步设计专业：供用电技术学生姓名：****学号： **************班级： *******指导教师：*******2011年11月随着多年来全国城乡供配电的建设和发展、城乡居民住宅的不断兴建，专变客户供电的规划、设计、安装和运行维护显得越来越重要了，再加上配电设备越来越多、越来越新，分布越来越广，技术要求越来越高，以及供配电工程的设计和安装标准非常高，要严格实行质量第一、精心设计。
为此，编者根据《电力工程电力设计手册》、《工厂供配电技术》、《高电压技术》、《10KV配电工程设计手册》、《供用电网络及设备》、《供配电技术》等要求来精心写的毕业设计。
本设计共有五部分，第一部分为复荷计算，其中包括：计算负荷的概念、负荷分级、求计算负荷的方法、民用电气设备的需用系数及功率因数表；第二部分为无功补偿，其中包括：无功补偿的原来及意义、无功补偿装置的选择、补偿装置的确定、无功补偿的计算；第三部分为高低压电气设备的选择，其中包括：选择设备的一般原则和基本要求、高压断路器的选择、电流互感器选择、电压互感器选择计算、各级电压母线的选择；第四部分为继电保护和运行维护，其中包括：继电保护设计的基本原则、保护方式配置、备用电源自动投入装置、配电装置的运行维护、电力电缆的运行维护；第五部分为防雷接地，其中包括：避雷器的配置原则、变电所的进线段保护、避雷针的配置、接地装置的设计。
在编写的过程中，还得到了老师以及许多同学的大力支持和帮助，在此深表感谢。
由于编者水平有限，书中难免有错误和不足之处，恳请广大读者批评指正。
前言摘要 (5)第1章负荷计算 (6)1.1 计算负荷的概念 (6)1.2负荷分级 (6)1.3求负荷计算的方法 (6)第2章无功补偿 .......................... 错误！未定义书签。
2.1无功补偿的原理及意义 (10)2.2无功补偿装置的选择 (11)2.3补偿装置的确定 (12)2.4无功补偿的计算 (12)第3章高低压设备的选择 (14)3.1 选择设备的一般原则和基本要求 (14)3.2 高压断路器的选择 (15)3.3 电流互感器选择 (16)3.4电压互感器选择计算 (18)3.5 各级电压母线的选择 (19)第4章继电保护和运行维护 (20)4.1继电保护设计的基本原则 (21)4.2 保护方式配置 (21)4.3 备用电源自动投入装置 (21)4.4 配电装置的运行维护 (22)4.5 电力电缆的运行维护 (23)第5章防雷接地 (23)5.1 避雷器的选择 (24)5.2变电所的进线段保护 (25)5.3 避雷针的配置 (26)5.4接地装置的设计 (26)后记 (30)参考文献 (31)摘要随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。
110KV35KV10KV电气主接线设计及变压器容量的选择
毕业设计课题名称：110、35、10kV变电所电气部分设计设计时间：2009年12月系部：电子信息工程系班级：**************姓名：********指导老师：********摘要随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。
然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，本论文设计了一个降压变电站线路；出低压侧电压为10kv,有八回出线,其中有六回是双回路供电。
同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台SFSZL-31500/110主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际，更具现实意义。
关键字：变电站设计目录第一章电气主接线设计及变压器容量的选择第1．1节主变台数和容量的选择 (1)第1．2节主变压器形式的选择 (1)第1．3节主接线方案的技术比较 (2)第1．4节站用变压器选择 (6)第1．5节 10KV电缆出线电抗器的选择 (6)第二章短路电流计算书第2．1节短路电流计算的目的 (7)第2．2节短路电流计算的一般规定 (7)第2．3节短路电流计算步骤 (8)第2．4节变压器及电抗的参数选择 (9)第三章电气设备选型及校验第3．1节变电站网络化解 (15)第3．2节断路器的选择及校验 (20)第3．3节隔离开关的选择及校验 (23)第3．4节熔断器的选择及校验 (24)第3．5节电流互感器的选择及校验 (29)第3．6节电压互感器的选择及校验 (29)第3．7节避雷器的选择及校验 (31)第3．8节母线和电缆 (33)设备选择表 (38)参考文献 (39)第一章电气主接线设计及主变压器容量选择第1．1节台数和容量的选择（1）主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等综合考虑确定。
110-35-10kV区域性降压变电站电气设计
110-35-10kV区域性降压变电站电⽓设计110/35/10kV区域性降压变电站电⽓设计主要技术指标或主要设计参数设计的原始资料为满⾜乡镇负荷⽇益增长的需要，提⾼对⽤户供电的可靠性和电能质量，根据系统发展规划，拟建设⼀座110/35/10kV的区域性降压变电所，设计原始资料要求如下：1、电压等级：110/35/10kV2、设计容量：拟设计安装两台主变压器。
3、进出线及负荷情况：(1）、110kV侧，110kV侧进出线4回，其中两回为电源进线，每回最⼤负荷50000KVA，功率因数为0.85，⼀回停运后，另⼀回最⼤可输送100000KVA负荷；另2回为出线，本期拟建设⼀回，留⼀回作为备⽤出线间隔，出线正常时每回最⼤功率为35000kVA，最⼩为25000kVA，功率因数为0.85，最⼤负荷利⽤时间为4200h。
（110KV母线短路容量2000MV A）(2)、35kV侧,35kV侧出线2回，每回最⼤负荷12000KVA，⽆电源进线。
负荷功率因数为0.8，最⼤负荷利⽤⼩时为4000h，⼀类负荷占最⼤负荷的20%，⼆类负荷占20%，其余为三类负荷。
(3)、l0kV侧，l0kV侧出线共计14回，其中2回为站⽤变出线，⽆电源进线，为电缆出线，每回负荷1600kVA，负荷功率因数为0.8左右，最⼤负荷利⽤⼩时数为5000h 以上，其中⼀、⼆类负占总最⼤负荷的50%。
4、环境条件当地最⾼⽓温40摄⽒度，最低⽓温-25摄⽒度，最热⽉份平均温度23.3摄⽒度，变电所所处海拔⾼度700m。
污秽程度中级。
⼟壤热阻率ρt=120℃·cm/w，⼟壤温度20℃。
I摘要随着⼯业时代的不断发展，⼈们对电⼒供应的要求越来越⾼，特别是供电的稳固性、可靠性和持续性。
然⽽电⽹的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。
为满⾜城镇负荷⽇益增长的需要，提⾼对⽤户供电的可靠性和电能质量，本⽂设计建设⼀座110kV降压变电所，主要是对该变电所的电⽓⼀次部分进⾏设计、计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。
低压侧电压为10kv,有八回出线,其中有六回是双回路供电。
从以上资料可知本变电站为配电变电站。
二、主接线的设计配电变电站多为终端或分支变电站，降压供给附近用户或一个企业，其接线应尽可能采用断路器数目较少的接线，以节省投资和减少占地面积。
随着出线数的不同，可采用桥形、单母分段等。
低压侧采用单母线和单母线分段。
可按一下几个原则来选：1 运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
2 具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快地退出设备。
切除故障停电时间最短、影响范围最小，并且再检修在检修时可以保证检修人员的安全。
3 操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。
复杂的接线不仅不便于操作，还往往会造成运行人员的误操作而发生事故。
但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或造成不必要的停电。
4 经济上合理主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽地发挥经济效益。
5应具有扩建的可能性由于我国工农业的高速发展，电力负荷增加很快。
因此，在选择主接线时还要考虑到具有扩建的可能性。
变电站电气主接线的选择，主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。
1．110KV侧根据原始资料，待设变电站110kv侧有两回线路。
按照《发电厂电气部分课程设计参考资料》规定：在110~220kv配电装置中，当出线为2回时，一般采用桥形接线；当出线不超过4回时，一般采用分段单母线接线。
待设变电所可考虑以下几个方案，并进行经济和技术比较。
方案1：采用单母线分段带旁路接线其优缺点：⑴对重要用户可采用从不同母线分段引出双回线供电电源。
⑵当母线发生故障或检修时，仅断开该段电源和变压器，非故障段仍可继续工作，但需限制一部分用户的供电。
⑶单母线分段任一回路断路器检修时，该回路必须停止工作。
⑷单母线分段便于过渡为双母线接线。
⑸采用的开关、刀闸较多，某一开关检修时，对有穿越电流的环网线路有影响。
〔6〕开关检修时，可用旁路代路运行，无需停电。
〔7〕易于扩建，利于以后规划。
方案2：采用内桥接线其优缺点：⑴两台断路器1DL和2DL接在电源出线上，线路的切除和投入是比较方便。
⑵当线路发生故障时，仅故障线路的断路器断开，其它回路仍可继续工作。
⑶当变压器故障时，如变压器1B故障，和变压器1B连接的两台断路器1DL和3DL都将断开，当切除和投入变压器时，操作也比较复杂。
⑷较容易影响有穿越功率的环网系统，内桥接线适用于故障较多的长线路，且变压器不需要经常切换运行方式的变电所。
方案3：采用外桥接线其优缺点：⑴当变压器发生故障或运行中需要切除时，只断开本回路的断路器即可。
⑵当线路故障时，例如引出线1X故障，断路器1DL和3DL都将断开，因而变压器1B也被切除。
⑶外桥接线适用于线路较短、变压器按经济运行需要经常切换且有穿越性功率经过的变电所。
以上三个方案所需110KV断路器和隔离开关数量：方案比较单母线分段接线内桥式接线外桥式接线断路器台数 5 3 3隔离开关组数16 8 6经以上三种方案的分析比较：方案1虽然所用设备多，不经济，（单母线分段带旁路接线）但当任一回路的断路器检修时，该电站无需停电，对有重要负荷的地方有重要意义。
方案2（内桥式接线）虽然所用设备少、节省投资，但以后扩建最终发展为单母线分段或双母线接线方式，且继电保护装置整定有点复杂。
方案3（外桥式接线）虽然具有使用设备最少，且装置简单清晰和建造费用低等优点。
但变压器随经济运行的要求需经常切换，当电网有穿越功率流经本站时比较适宜。
由于110kv只有2条进线，出于经济考虑，综合以上各个方案优缺点，决定采用单母分段带旁路接线方式.2．10KV侧(8回出线)分析：6-10KV配电装置出线回路数为6回及以上时，一般采用单母线分段接线220KV及以下的变电所，供应当地负荷的6-10KV配电装置，由于采用了制造厂制造的成套开关柜，地区电网成环的运行检修水平迅速提高，采用单母分段接线一般均能满足运行需求。
（出线回路数增多时，单母线供电不够可靠）3．35KV 侧（6回出线）35kv送出六回线路,可采用单母线接线或单母线分段接线方式。
但单母线接线方式只适用于6~220kv系统中只有一台发电机或一台主变压器的发电厂或变电所。
一般主变不少于2台，故选用单母分段带旁路接线方式。
主接线由以上分析比较，可得变电站的主接线方案为：110KV采用单母分段带旁路接线方式，10KV采用单母分段接线，35KV采用单母分段带旁路接线方式。
三种方案粗略的经济性比较：由于设备选型未定，只能选定某一典型的设备的参考价格进行计算，同时忽略一些投资比较小的，还有投资相对固定的，诸如基建，直流系统，控制系统及其他设备。
第一种方案：110kV单母分段带旁路，35kV单母分段带旁路，10kV单母分段110kV项目单位数量设备费安装费SF6断路器台 5.00 256000 9057.48110kV隔离开关组16.00 24000 4410.53 110kV电流互感器台 5.00 22000 1013.32 110kV避雷器组 4.00 66000 2656.6 110kV软母线跨 3.00 2374.14进线断路柜台 2.00 119300 3711.72 母联隔离柜台 2.00 69900 3711.72 母线设备柜台 2.00 28500 1782.64 馈线柜台8.00 53000 3711.72 电容保护柜台 2.00 51000 3711.72 站用变保护柜台 2.00 51000 3711.72 站用变柜(空柜) 台 2.00 17000 1782.64 封闭母线桥三相米10.00 5000.00 394.08 穿墙套管个 6.00 2000.00 236.59SF6断路器35kV 台9.00 150000 9057.48 隔离开关35kV 组20.00 31500 1058.17 电流互感器35kV 台9.00 38000 706.31 电压互感器35kV 台 3.00 6000 749.51项目单位数量设备费安装费SF6断路器台 3.00 256000 9057.48 110kV隔离开关组8.00 24000 4410.53 110kV电流互感器台 3.00 22000 1013.32 110kV避雷器组 4.00 66000 2656.6SF6断路器35kV 台9.0 150000 9057.48 隔离开关35kV 组18.0 31500 1058.17 电流互感器35kV 台9.00 38000 706.31 电压互感器35kV 台 3.00 6000 749.51第三种方案：110k V外桥接法，35kV单母分段，10kV单母分段项目单位数量设备费安装费SF6断路器 台 3.00 256000 9057.48 110kV 隔离开关 组 6.00 24000 4410.53 110kV 电流互感器 台 3.00 22000 1013.32 110kV 避雷器组 4.00 66000 2656.635kV 设备同第二种方案 10kV 方案同第一种方案主变的费用为2*2600000＝5200000第一种方案算得其投资为：5200000+2176671.3+2451286.04+1231278.42＝11059235.76元第二种方案算得其投资为：5200000+1366123.04+2386169.7+1231278.42＝10183571.16元第三种方案算得其投资为：5200000+1309301.98+2386169.7+1231278.42＝10126750.54元可知总投资方面三种方案相差不是很大，出于可靠性及以后的扩建的可能性，采用第一种方案三、 变电站主变压器的选择 １．负荷计算在最大负荷水平下的流过主变的负荷：MVA S 53.2385.02035==MVar P S Q 40.1223523535=-= MVAS 12.1485.01210== MVar P S Q 44.721021010=-=MVA S 0625.08.005.04.0==MVar P S Q 0375.024.024.04.0=-= MW P P P P 05.324.01035110=++= MVar Q Q Q Q 8775.194.01035110=++=MVA Q P S 71.3721102110110=+= 在最小负荷水平下的流过主变的负荷：MVA S 76.185.05.135== MVar P S Q 92.023523535=-=M V A S 41.985.0810== M V a r P S Q 96.421021010=-= MW P P P P 5.94.01035110=++= M V a rQ Q Q Q 88.54.01035110=++=M V AQ P S 17.1121102110110=+= 2、容量选择按变电所所建成5～10年的规划选择并适当考虑远期10－20年的发展，对城郊变和城郊规划结合。
根据变电所负荷性质和电网结构来确定，对有重要的负荷的变电所应考虑一台主变停运时，其余主变容量在计及过负荷能力后的允许时间内能保证用户1～2级负荷。
对于一般性变电所，当一台主变停运后嗣，期于主变应保证全部负荷的70%～80%。
Se ≥(0.7~0.8)Smax(0.7~0.8)Smax=(0.7~0.8)*37.72=26.40~30.18MVA同级电压的单台降压变压器容量级别不宜太多，应从全网出发，推行标准化系统化。
