柱计算书

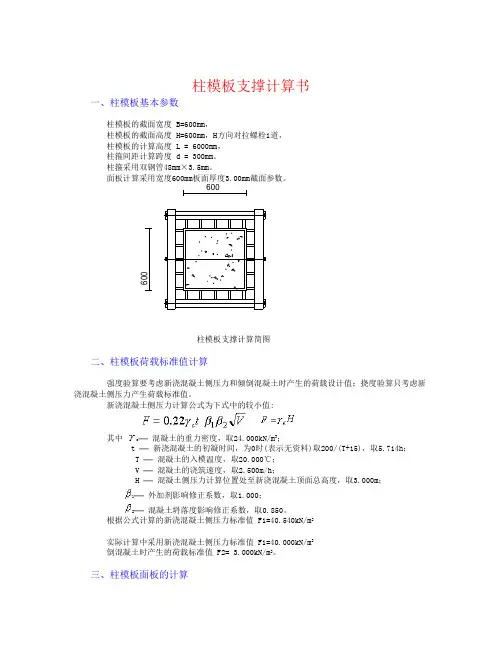

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=600mm，柱模板的截面高度 H=600mm，H方向对拉螺栓1道，柱模板的计算高度 L = 6000mm，柱箍间距计算跨度 d = 300mm。
柱箍采用双钢管48mm×3.5mm。
面板计算采用宽度截面参数。
6006柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=40.000kN/m2倒混凝土时产生的荷载标准值 F2= 3.000kN/m2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的简支梁计算，计算如下31.32k N/mA 面板计算简图面板的计算宽度取小钢模宽度0.60m 。
荷载计算值 q = 1.2×40.000×0.600+1.4×3.000×0.600=31.320kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:W=13.020cm 3 I=58.870cm 4(1)抗弯强度计算f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)；M —— 面板的最大弯距(N.mm)；W —— 面板的净截面抵抗矩；[f] —— 面板的抗弯强度设计值，取215.00N/mm 2；M = 0.125ql 2其中 q —— 荷载设计值(kN/m)；经计算得到 M = 0.125×(1.2×24.000+1.4×1.800)×0.300×0.300=0.352kN.m 经计算得到面板抗弯强度计算值 f = 0.352×1000×1000/13020=27.062N/mm 2 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算v = 5.000ql 4 / 384EI < [v] = l / 400面板最大挠度计算值 v = 5.000×24.000×3004/(100×206000×588700)=0.021mm面板的最大挠度小于300.0/400,满足要求!四、竖楞木方的计算无竖楞木方！五、B 方向柱箍的计算面板木方传递到柱箍的均布荷载 Q ：Q = (1.2×40.00+1.4×3.00)×0.30=15.66kN/m柱箍按照均布荷载作用下的连续梁计算。
专业人士整理柱模板13001300(支撑不等间距)计算书
柱模板（支撑不等间距）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性平面图立面图：立面图三、荷载组合侧压力计算依据规范《建筑施工模板安全技术规范》JGJ162-2008混凝土重力密度γc(kN/m3) 24新浇混凝土初凝时间t0(h) 4 外加剂影响修正系数β1 1混凝土坍落度影响修正系数β2 1.15 混凝土浇筑速度V(m/h) 2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m) 6新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γc t0β1β2v1/2，γc H}＝min{0.22×24×4×1×1.15×2.51/2，24×6}＝min{38.403，144}＝38.403kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2) 2结构重要性系数γ0 1 可变荷载调整系数γL0.9有效压头高度h=G4k/γc=38.403/24=1.6m承载能力极限状态设计值S max＝γ0×(1.3G4k+γL×1.5Q3k)=1×(1.3 × 38.403+ 0.9×1.5×2.000)＝52.62kN/m2 S min＝γ0×γL×1.5Q3k＝1×0.9×1.5 × 2.000＝2.70kN/m2正常使用极限状态设计值S'max＝G4k＝38.403 kN/m2S'min＝0 kN/m2四、面板验算即b=1000mm。
W＝bh2/6＝1000×182/6＝54000mm3，I＝bh3/12＝1000×183/12=486000mm4考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。
柱模板计算书
柱模板计算书计算依据:《混凝土结构工程施工规范》（GB50666-2011）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）《钢结构设计规范》（GB 50017-2003）一、参数信息1.基本参数2.面板参数3.柱箍(1) B边柱箍(2) H边柱箍4.竖楞(1) B边竖楞(2) H边竖楞5.对拉螺栓参数6.荷载参数柱段：Z1。
1.荷载计算及组合(1) 新浇砼作用于模板的最大侧压力G4k 按下列公式计算，并取其中的较小值:F1=0.28γctβV1/2F2=γcH其中γc-- 砼的重力密度，取24.000kN/m3；t0-- 新浇砼的初凝时间，采用t=200/(T+15)计算，得200/(20+15)=5.7h；V -- 砼的浇筑速度，取3.5m/h；H -- 砼侧压力计算位置处至新浇砼顶面总高度，取6.3m；β -- 砼坍落度影响修正系数，取1。
根据以上两个公式计算得到：F1=71.660 kN/m2F2=151.200 kN/m2新浇砼作用于模板的最大侧压力G4k=min（F1，F2）=71.660 kN/m2；砼侧压力的有效压头高度：h=F/γ=71.660/24.000=2.986m；(2) 砼下料产生的水平荷载标准值Q2kQ2k=2kN/m2；(3) 确定采用的荷载组合计算挠度采用标准组合：q=71.660×1=71.660kN/m；计算弯矩采用基本组合：q=0.9×1.1×(1.35×0.9×71.660+1.4×0.9×2)×1=88.691kN/m；2.B边模板面板计算根据实际受力情况进行电算，得到计算简图及内力、变形图如下：14314314314314314314288.691kN /m弯矩和剪力计算简图弯矩图(kN ·m)剪力图(kN)14314314314314314314271.66kN /m变形计算简图变形图(mm) 经过计算得到:最大弯矩 M= 0.192kN ·m 最大剪力：V= 7.681kN最大变形：ν= 0.035mm 最大支座反力：F= 14.380kN (1) 面板抗弯强度计算σ =M/W=0.192×106/5.400×104=3.548N/mm 2实际弯曲应力计算值 σ=3.548N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！(2) 面板挠度计算容许挠度: 结构表面隐藏[ν]=l/250；第1跨最大挠度为0.035mm ，容许挠度为0.572mm ，满足要求！ 第2跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第3跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第4跨最大挠度为0.013mm ，容许挠度为0.572mm ，满足要求！ 第5跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第6跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第7跨最大挠度为0.034mm ，容许挠度为0.568mm ，满足要求！ 各跨实际最大挠度计算值小于最大允许挠度值，满足要求！3.H 边模板面板计算根据实际受力情况进行电算，得到计算简图及内力、变形图如下：13713713713713813813813888.691kN /m弯矩和剪力计算简图弯矩图(kN ·m)剪力图(kN)13713713713713813813813871.66kN /m变形计算简图变形图(mm) 经过计算得到:最大弯矩 M= 0.178kN ·m 最大剪力：V= 7.413 kN 最大变形：ν= 0.029mm 最大支座反力：F= 13.880kN (1) 面板抗弯强度计算σ =M/W=0.178×106/5.400×104=3.306N/mm 2实际弯曲应力计算值 σ=3.306N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！(2) 面板挠度计算容许挠度: 结构表面隐藏[ν]=l/250；第1跨最大挠度为0.029mm ，容许挠度为0.548mm ，满足要求！ 第2跨最大挠度为0.007mm ，容许挠度为0.548mm ，满足要求！第3跨最大挠度为0.013mm，容许挠度为0.548mm，满足要求！第4跨最大挠度为0.011mm，容许挠度为0.548mm，满足要求！第5跨最大挠度为0.012mm，容许挠度为0.552mm，满足要求！第6跨最大挠度为0.013mm，容许挠度为0.552mm，满足要求！第7跨最大挠度为0.007mm，容许挠度为0.552mm，满足要求！第8跨最大挠度为0.029mm，容许挠度为0.552mm，满足要求！各跨实际最大挠度计算值小于最大允许挠度值，满足要求！三、柱模板竖楞的计算1.B边竖楞计算B边竖楞采用1根50×100矩形木楞为一组。
柱模板计算书
柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。
柱段：Z1。
模板剖面示意图面板采用克隆(平行方向)12mm厚覆面木胶合板；厚度：12mm；抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：500*9,；材料：2根Ф48×3.5钢管；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.竖楞材料：2根50×100矩形木楞；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；B边最外两根竖楞间距：750mm；B边竖楞根数：4；B边竖楞间距调整(mm)：250*3；H边最外两根竖楞间距：750mm；H边竖楞根数：4；H边竖楞间距调整(mm)：250*3；5.对拉螺栓参数B边最外两根对拉螺栓间距：400mm；B边对拉螺栓根数：2；B边对拉螺栓直径：M16；B边对拉螺栓间距调整(mm)：400*1；H边最外两根对拉螺栓间距：400mm；H边对拉螺栓根数：2；H边对拉螺栓直径：M16；H边对拉螺栓间距调整(mm)：400*1；6.荷载参数：36.952kN/m2；砼对模板侧压力标准值G4k：2kN/m2；倾倒砼产生的荷载标准值Q3k二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
这里取面板的计算宽度为1.000m。
柱模板KZZ2(设置对拉螺栓)计算书
柱模板KZZ2（设置对拉螺栓）计算书柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》jgj162-20212、《混凝土结构设计规范》gb50010-20213、《建筑结构荷载规范》gb50009-20214、《钢结构设计规范》gb50017-2021一、工程属性崭新淋混凝土柱名称崭新淋混凝土柱的排序高度(mm)14楼负一层kzz1崭新淋混凝土柱长边边长(mm)4200崭新淋混凝土柱短边边长(mm)900900二、荷载女团《建筑施工模板恩侧压力排序依据规范全系列技术规范》混凝土重力密度γc(kn/m)jgj162-2021崭新淋混凝土初稀时间t0(h)混凝土坍落度影响修正系数β241外加剂影响修正系数β1混凝土铺设速度v(m/h)4.2min{0.22γct0β1β2v1/232512混凝土侧压力排序边线处至新淋混凝土顶面总高度h(m)2崭新淋混凝土对模板的侧压力标准值g4k(kn/m)2，γch}＝min{0.22×25×4×1×1×221/2，25×4.2}＝min{31.113，105}＝31.113kn/m2飞溅混凝土时对垂直面模板荷载标准值q3k(kn/m)崭新淋混凝土对模板的侧压力标准值g4k＝min[0.22γct0β1β2v1/2，γch]＝min[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kn/m2承载能力音速状态设计值s承＝0.9max[1.2g4k+1.4q3k，1.35g4k+1.4×0.7q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kn/m2正常采用音速状态设计值s正＝g4k＝31.11kn/m2三、面板验算面板类型面板抗弯强度设计值[f](n/mm)柱长边小梁根数柱箍间距l1(mm)2覆面竹胶合板14.744700面板厚度(mm)面板弹性模量e(n/mm)柱短边小梁根数21589254模板设计平面图1、强度求函数最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bg4k＝0.9×1.35×0.7×31.11＝26.459kn/m活载线荷载q2＝0.9×1.4×0.7bq3k＝0.9×1.4×0.7×0.7×2＝1.235kn/mmmax＝-0.1q1l2-0.117q2l2＝-0.1×26.459×0.32-0.117×1.235×0.32＝-0.251knmσ＝mmax/w＝0.251×106/(1/6×700×152)＝9.567n/mm2≤[f]＝14.74n/mm2满足要求！2、挠度求函数作用线荷载q＝bs正＝0.7×31.11＝21.777kn/mν＝0.677ql4/(100ei)＝0.677×21.777×3004/(100×8925×(1/12×700×153))＝0.68mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！四、小梁验算小梁类型小梁横截面惯性矩i(cm)4矩形木楞256小梁横截面类型(mm)小梁横截面抵抗矩w(cm)360×8064小梁抗弯强度设计值[f](n/mm)小梁抗剪强度设计值[τ](n/mm)2213.51.35小梁弹性模量e(n/mm)最高处柱缝距楼面距离(mm)290001801、强度求函数小梁上促进作用线荷载q＝bs顺＝0.3×39.563＝11.869kn/m小梁弯矩图(knm)mmax＝1.605knmσ＝mmax/w＝1.605×106/64×103＝25.073n/mm2＞[f]＝13.5n/mm2不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！2、抗剪验算小梁抠力图(knm)vmax＝6.185knτmax=3vmax/(2bh0)=3×6.185×1000/(2×60×80)＝1.933n/mm2>[τ]=1.35n/mm2不满足要求！恳请增大梁底提振小梁间距或挑选最合适材料类型，或减少梁底提振小梁，或优化小梁边线！3、挠度求函数小梁上作用线荷载q＝bs正＝0.3×31.11＝9.333kn/m小梁变形图(mm)ν＝7.716mm＞[ν]＝1.75mm不满足要求！恳请优化柱箍边线，或减小适当柱边小梁根数！4、支座反力排序承载能力音速状态rmax=12.357正常采用音速状态。
柱模板支撑计算书(柱截面500×500)
柱模板支撑计算书（柱截面500×500）一、柱模板基本参数柱模板的截面宽度 B=500mm ， 柱模板的截面高度 H=500mm ， 柱模板的计算高度 L = 3120mm ， 柱箍间距计算跨度 d = 500mm 。
柱箍采用双钢管48mm ×3.5mm 。
柱模板竖楞截面宽度50mm ，高度100mm 。
B 方向竖楞3根，H 方向竖楞3根。
面板厚度20mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 4。
229000.0N/mm 4。
50024224柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.500h ； T —— 混凝土的入模温度，取150.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.120m ；1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.200。
根据公式计算的新浇混凝土侧压力标准值 F1=54.090kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×54.100=48.690kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×3.000=2.700kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下31.10kN/mA面板计算简图 面板的计算宽度取柱箍间距0.50m 。
荷载计算值 q = 1.2×48.690×0.500+1.40×2.700×0.500=31.104kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 50.00×2.00×2.00/6 = 33.33cm 3；I = 50.00×2.00×2.00×2.00/12 = 33.33cm 4；(1)抗弯强度计算f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩；[f] —— 面板的抗弯强度设计值，取15.00N/mm 2；M = 0.100ql 2其中 q —— 荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×24.345+1.4×1.350)×0.225×0.225=0.157kN.m 经计算得到面板抗弯强度计算值 f = 0.157×1000×1000/33333=4.724N/mm 2 面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×24.345+1.4×1.350)×0.225=4.199kN 截面抗剪强度计算值 T=3×4199.0/(2×500.000×20.000)=0.630N/mm 2 截面抗剪强度设计值 [T]=1.40N/mm 2 抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql 4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×24.345×2254/(100×6000×333333)=0.211mm 面板的最大挠度小于225.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下14.00kN/mA竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.225m 。
圆柱模板计算书
圆柱模板计算书一．基本情况：本圆柱模直经为1.4米，采用面板4mm钢板，法兰及肋骨均采用8X70扁钢。
肋间距为300X300mm。
采用混凝土浇注速度为3m/h，混凝土入模温度为25℃。
二．荷载计算：1.混凝土侧压力：根据GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下：F=0.22RcTβ1β2V½（T=5）=0.22X24000X5X1X1.5X3½=52.59KN/m²F=RcH=24X10=240 KN/m²取二者中较小值为F=52.59 KN/m²2.混凝土侧压力设计值：F=F1X分项系数X拆减系数F=52.59X1.2X0.85=53.64 KN/m²3.倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为：2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²4.混凝土振捣产生的荷载查路桥施工手册8-1表为2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²5.荷载总计：53.64+1.87+1.87=57.38 KN/m²三：板面计算：圆弧模板在混凝土浇注时产生的侧压力有肋骨架承担，在刚度计算时可以与平面钢模等同。
四：侥度计算：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，则荷载Q=0.0584X10=0.584 KN/m²根据1X/1Y=0.9查表得ω大=0.00258q1 /kK=Eh³b/12(1-v²)=206000x6³x 10/12(1-0.3²)=40750000则ω大=0.57mm≤0.883mm故满足要求五：肋骨挠度计算ω大=ql/384EI=0.0014MM≤0.883mm故满足要求六：圆弧形横肋端头拉力强度计算A3钢材料f=140N/mm²F =FA=140X70X8=78400=78.4KN根据路桥施工计算手册213页为21.024KN78.4≥21.024 故满足要求。
圆柱模板计算书
圆柱模板计算书1、基本情况1.1该圆柱模高10.118m，直径1.8m。
采用砼泵车下灰，浇注砼速度3m/h，砼入模温度约25℃。
采用定型钢模板：面板采用6mm钢板；横肋采用厚12mm，宽100mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm。
2、荷载计算2.1砼侧压力（1）根据我国《砼结构工程施工及验收规范》（GB50204-92）中新浇注砼作用在模板上的最大侧压力计算公式如下：F=0.22Rc×T×β1×β2×√V [其中T=200/（25+15）=5 ]F=Rc×H ，带入数据得3=52.59N/㎡.F=0.22×24000×5×1×1.15×√3F=24×10.118=242.832KN/㎡.取两者中较小值，即F=52.59KN/㎡。
（2）砼侧压力设计值：F=F1×分项系数×折减系数。
F=52.59×1.2×0.85=53.64KN/㎡。
（3）倾倒砼时产生的水平荷载查建筑施工手册17-78表，为2KN/㎡荷载设计值为2×1.4×0.85=2.38KN/㎡（4）砼振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为：2×1.4×0.85=2.38KN/㎡（5）按表17-81进行荷载组合F′=53.64+2.38+2.38=58.4KN/㎡3、板面计算：圆弧模板在砼浇注时产生的侧压力有横肋承担，在刚度计算中与平模板相似。
3.1计算简图：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584×10=0.584N/㎜根据Lx/Ly=0.9，查表得Wmax=0.00258L4/kK=Eh3b/12（1-V2）=206000×63×10/12×（1-0.3×0.3）=40750000V——钢材的泊桑比等于0.3Wmax=0.57mm≦[W]=1/400=0.883㎜，故满足要求。
模板计算书
5.11.1框架柱支撑计算书柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，B方向对拉螺栓3道，柱模板的截面高度 H=800mm，H方向对拉螺栓3道，柱模板的计算高度 L = 3200mm，柱箍间距计算跨度 d = 500mm。
柱模板竖楞截面宽度100mm，高度100mm，间距250mm。
柱箍采用圆钢管48×3.5，每道柱箍4根钢箍，间距500mm。
柱箍是柱模板的横向支撑构件，其受力状态为受弯杆件，应按受弯杆件进行计算。
柱模板计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取22.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h；T ——混凝土的入模温度，取14.000℃；V ——混凝土的浇筑速度，取2.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=23.270kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=23.270kN/m2倒混凝土时产生的荷载标准值 F2= 3.000kN/m2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下q面板计算简图支座最大弯矩计算公式跨中最大弯矩计算公式其中 q ——强度设计荷载(kN/m)；q = (1.2×23.27+1.4×3.00)×0.50 = 16.06kN/md ——竖楞的距离，d = 250mm；经过计算得到最大弯矩 M = 0.10×16.062×0.25×0.25=0.100kN.M面板截面抵抗矩 W = 500.0×18.0×18.0/6=27000.0mm3经过计算得到 = M/W = 0.100×106/27000.0 = 3.718N/mm2面板的计算强度小于15.0N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6qd截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.250×16.062=2.409kN截面抗剪强度计算值 T=3×2409/(2×500×18)=0.402N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!最大挠度计算公式其中q ——混凝土侧压力的标准值，q = 23.270×0.500=11.635kN/m；E ——面板的弹性模量，取6000.0N/mm2；I ——面板截面惯性矩 I = 500.0×18.0×18.0×18.0/12=243000.0mm4；经过计算得到 v =0.677×(23.270×0.50)×250.04/(100×6000.0×243000.0) = 0.211mm[v] 面板最大允许挠度，[v] = 250.000/250 = 1.00mm；面板的最大挠度满足要求!四、竖楞方木的计算竖楞方木直接承受模板传递的荷载，该按照均布荷载下的三跨连续梁计算，计算如下q竖楞方木计算简图1.竖楞方木强度计算支座最大弯矩计算公式跨中最大弯矩计算公式其中 q ——强度设计荷载(kN/m)；q = (1.2×23.27+1.4×3.00)×0.25 = 8.03kN/md为柱箍的距离，d = 500mm；经过计算得到最大弯矩 M = 0.10×8.031×0.50×0.50=0.201kN.M竖楞方木截面抵抗矩 W = 100.0×100.0×100.0/6=166666.7mm3 经过计算得到 = M/W = 0.201×106/166666.7 = 1.205N/mm2竖楞方木的计算强度小于13.0N/mm2,满足要求!2.竖楞方木抗剪计算最大剪力的计算公式如下:Q = 0.6qd截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.500×8.031=2.409kN截面抗剪强度计算值 T=3×2409/(2×100×100)=0.361N/mm2截面抗剪强度设计值 [T]=1.30N/mm2竖楞方木抗剪强度计算满足要求!3.竖楞方木挠度计算最大挠度计算公式其中 q —— 混凝土侧压力的标准值，q = 23.270×0.250=5.818kN/m ；E —— 竖楞方木的弹性模量，取9500.0N/mm2；I —— 竖楞方木截面惯性矩 I = 100.0×100.0×100.0×100.0/12=8333334.0mm4；经过计算得到 v =0.677×(23.270×0.25)×500.04/(100×9500.0×8333334.0) = 0.031mm[v] 竖楞方木最大允许挠度，[v] = 500.000/250 = 2.00mm ； 竖楞方木的最大挠度满足要求!五、B 方向柱箍的计算柱箍采用钢楞，截面惯性矩I 和截面抵抗矩W 分别为:钢柱箍的规格: 圆钢管48×3.5mm ；钢柱箍截面抵抗矩 W = 5.08cm3；钢柱箍截面惯性矩 I = 12.19cm4；4.02kN 4.02kN4.02kN 4.02kN 4.02kN AB 方向柱箍计算简图其中 P —— 竖楞方木传递到柱箍的集中荷载(kN)；P = (1.2×23.27+1.4×3.00)×0.25 × 0.50 = 4.02kN 经过连续梁的计算得到6.456.45B方向柱箍剪力图(kN)0.283B方向柱箍弯矩图(kN.m)0.004B方向柱箍变形图(kN.m)最大弯矩 M = 0.284kN.m最大支座力 N = 8.575kN最大变形 v = 0.023mm1.柱箍强度计算柱箍截面强度计算公式其中 Mx ——柱箍杆件的最大弯矩设计值, Mx = 0.28kN.m；x ——截面塑性发展系数, 为1.05；W ——弯矩作用平面内柱箍截面抵抗矩, W = 20.32cm3；柱箍的强度设计值(N/mm2): [f] = 205.000B 边柱箍的强度计算值 f = 13.97N/mm2；B 边柱箍的强度验算满足要求!2.柱箍挠度计算经过计算得到 v =0.023mm[v] 柱箍最大允许挠度，[v] = 200.000/400 = 0.50mm ； 柱箍的最大挠度满足要求!六、B 方向对拉螺栓的计算计算公式:N < [N] = fA其中 N —— 对拉螺栓所受的拉力；A —— 对拉螺栓有效面积 (mm2)；f —— 对拉螺栓的抗拉强度设计值，取170N/mm2； 对拉螺拴的强度要大于最大支座力8.58kN 。
柱模板支撑计算书
附件四柱模板支撑计算书一、柱模板基本参数以框支柱KZZ2截面为B*H=1300*1400的柱为例，验算其支撑系统柱砼浇捣高度为4.4m，采用18厚木模板，60*80木枋作竖楞，B向间距210，H 向间距191，φ48*2.8mm双钢管作横楞，竖向间距500，φ12对拉螺杆，B向对拉2道，H向对拉2道。
二、柱模板荷载标准值计算强度验算要考虑新浇砼侧压力和倾倒砼时产生的荷载设计值；挠度验算只考虑新浇砼侧压力产生荷载标准值。
新浇砼侧压力计算公式为下式中的较小值：F=0.22*γcT0β1β2V1/2F=γcHγc—砼自重密度T0—新浇砼的初凝时间，T0=200/(T+15)T—砼的入模温度(℃)，取20℃V—砼的浇灌速度(m/h)，取2.5m/hH—砼侧压力计算位置处至新浇筑砼顶面的总高度(m)β1—外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2β2—砼坍落度影响修正系数，取1.15F=0.22*24*1.2*1.15*2.51/2*200/(20+15)=65.8kn/m2F=24*4.4=105.6 kn/m2取较小值为65.8 kn/m2，有效作用高度为h=65.8/24=2.74m倾倒砼时产的荷载标准值为4kn/m2，三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，BH向计算跨度取大值206。
面板的计算宽度取柱箍间距0.5m，荷载计算值q=1.2*65.8*0.5+1.4*4*0.5=42.3kn/mW=500*18*18/6=27000mm3I=500*18*18*18*/12=243000mm3(1)、抗弯强度计算f=M/W≤[f]木模板抗弯强度设计值[f]=13N/mm2M=0.1*qL2=0.1*42.3*0.206*0.206=0.18kn.mf=M/W=0.18*106/27000= 6.1N/mm2≤[f] =13N/mm2强度符合要求(2)、挠度计算ωA=0.677*qL4/100EI≤[ωA]ωA=0.677*qL4/100EI=0.677*65.8*0.5*2064/100*9.5*103*243000=0.17mm≤[ωA]=206/400=0.52mm挠度符合要求四、竖楞木枋的计算竖楞木枋直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，竖楞木枋的计算宽度取BH两方向最大间距0.206m。
400×400柱模板计算书
工程名称
莲塘口岸-旅检区建筑施工总承包工程
计算部位
400mm×400mm柱模板计算
计算参数
柱模板的截面宽度 B=400.000mm
柱模板的截面高度 H=400mm
柱模板的计算高度 L =10700mm，柱箍间距计算跨度 d =450mm。
柱箍采用双钢管48mm×3.0mm
柱模板竖楞截面宽度50mm，高度100mm，
B方向对拉螺栓的计算
对拉螺栓最大容许拉力值: [N] =12.920kN
对拉螺栓所受的最大拉力 N =3.700kN
满足要求!
H方向柱箍的计算
1.抗弯计算强度
f=M/W=0.897×106/8982.0=99.866N/mm2
抗弯计算强度小于205N/mm2
满足要求!
2.挠度计算
v =0.627mm
竖楞木方最大允许挠度，[v] =450.000/250mm
满足要求!
B方向柱箍的计算
1.抗弯计算强度
f=M/W=0.897×106/8982.0=99.866N/mm2
抗弯计算强度小于205N/mm2
满足要求!
2.挠度计算
v =0.627mm
支撑钢管的最大挠度小于660.000/150与10mm
满足要求!
满足要求!
2.竖楞木方抗剪计算
截面抗剪强度计算值
T=3×Q/2bh=3×2220/(2×50×100)=0.666N/mm2
截面抗剪强度设计值 [T]=1.300N/mm2
满足要求!
3.竖楞木方挠度计算
v =0.667qd4/100EI=0.667×6.300×450.004/
(100×9000.0×4166666.8)=0.047mm
柱模板计算书
柱模板计算书一、基本参数：混凝土侧压力计算位置至新浇混凝土顶面的总高度 L=9 m柱截面宽度 B=1200 mm柱截面高度 H=1200 mm面板的厚度 h=18 mm竖楞方木截面宽度 b=50 mm竖楞方木截面高度 h=100 mmB方向竖楞间距 b1= mH方向竖楞间距 h1= m柱箍材料圆形钢管柱箍圆形钢管直径 r=48 mm柱箍圆形钢管壁厚 e= mm柱箍间距 b= m对拉螺栓型号 M18B方向螺栓间距 L1= mH方向螺栓间距 L2= m二、柱模板荷载标准值计算：新浇混凝土侧压力公式为下式中的较小值：其中:γc为混凝土重力密度;24 kN/m3t 新浇混凝土的初凝时间 t= 小时v 混凝土的浇筑速度 v=3 m/hβ1 外加剂影响系数β1=1β2 混凝土坍落度影响修正系数β2=H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度 H=9 mF1 新浇混混凝土侧压力 F1= kN/m2F2 倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/m2三、柱模板面板计算1、B方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=×+×4)×= kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中:l B方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:M=××^2=面板强度计算值其中: W 面板截面抵抗矩 W = mm3M 面板最大弯矩设计值 M =经计算得到：f=×1000000÷×1000)= N/mm2面板抗弯强度设计值 [f] =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l B方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:Q=××= kN面板的抗剪强度设计值：其中: b 柱箍间距 b= mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q= kN经计算得到：T=3××1000÷(2××1000×18)= N/mm2抗剪强度设计值 [T] = N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求! (4)、面板挠度计算面板荷载标准值q=×= kN/m面板的挠度设计值：其中: l B方向竖楞方木间距 l= mE 弹性模量 E=5200 N/mm2I 面板截面惯性矩 I= cm4经计算得到：V=×××1000)^4÷(100×5200××10000)= mm [v] 面板的最大允许挠度值 [v]=×1000÷250= mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!2、H方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=×+×4)×= kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中: l H方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:M=××^2=面板强度计算值其中: W 面板截面抵抗矩 W = cm3M 面板最大弯矩设计值 M =经计算得到：f=×1000000÷×1000)= N/mm2面板抗弯强度设计值 [f] =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l H方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:Q=××= kN面板的抗剪强度设计值其中 b 柱箍间距 b= mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q= kN经计算得到：T=3××1000÷(2××1000×18)= N/mm2抗剪强度设计值 [T] = N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求!(4)、面板挠度计算面板荷载标准值q=×= kN/m面板的挠度设计值其中: l H方向竖楞方木间距 l= mE 面板的弹性模量 E=5200 N/mm2I 面板截面惯性矩 I= cm4经计算得到：V=×××1000)^4÷(100×5200××10000)= mm[v] 面板的最大允许挠度值 [v]=×1000÷250= mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!四、竖楞方木的计算竖楞方木直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下1、B方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=×+×4)×= kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离 l= mq 面板荷载计算值 q= kN/m经计算得到：M=××^2=竖楞方木强度其中: W 方木截面抵抗矩 W = cm3M 最大弯矩 M =经计算得到: f=×1000÷= N/mm2竖楞方木抗弯强度设计值 [f] = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中: l 柱箍的间距 l= mq 方木荷载计算值 q= kN/m经计算得到: Q=××= kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=50 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = kN经计算得到：T=3××1000÷(2×50×100)= N/mm2截面抗剪强度设计值;[T]= N/mm2截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求! (4)、方木挠度计算竖楞荷载标准值:q=×= kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l= mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I= cm4经计算得到:v=×××1000)^4÷(100×10000××1000)= mm内楞的最大允许挠度值:[v]=×1000÷250= mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求!2、H方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=×+×4)×= kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离；取l= mq 面板荷载计算值 q = kN/m经计算得到：M=××^2=竖楞方木强度：其中: W 方木截面抵抗矩 W = cm3M 最大弯矩 M =经计算得到：f=×1000÷= N/mm2竖楞方木抗弯强度设计值 [f] = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中:l 柱箍的间距 l= mq 方木荷载计算值 q= kN/m经计算得到: Q=××= kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=50 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = kN经计算得到: T=3××1000÷(2×50×100)= N/mm2截面抗剪强度设计值;[T]=(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!(4)、方木挠度计算竖楞荷载标准值q=×= kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l= mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I= cm4经计算得到:v=×××1000)^4÷(100×10000××1000)= mm竖楞的最大允许挠度值:[v]=×1000÷250= mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求! 五、柱箍的计算柱箍受竖楞方木传递的集中荷载作用，为受弯构件。
最新整理500柱计算书.doc
500*500柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-2、《混凝土结构设计规范》GB50010-3、《建筑结构荷载规范》GB 50009-4、《钢结构设计规范》GB 50017-一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3.85]＝min[29.87，92.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.284]＝0.9×42.284＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 14.74 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 3 柱短边小梁根数 3柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按二等跨连续梁验算静载线荷载q1＝1.35bG4k＝1.35×0.5×29.87＝20.162kN/m活载线荷载q2＝1.4×0.7bQ3k＝1.4×0.7×0.5×2＝0.98kN/mM max＝-0.125q1l2-0.125q2l2＝-0.125×20.162×0.252-0.125×0.98×0.252＝-0.165kN·m σ＝M max/W＝0.165×106/(1/6×500×152)＝8.809N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.521ql4/(100EI)＝0.521×14.935×2504/(100×8925×(1/12×500×153))＝0.242mm≤[ν]＝l/400＝250/400＝0.625mm满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 50×70小梁截面惯性矩I(cm4) 142.917 小梁截面抵抗矩W(cm3) 40.833小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 2001、强度验算小梁上作用线荷载q＝bS承＝0.25×38.056＝9.514 kN/m小梁弯矩图(kN·m)M max＝0.223kN·mσ＝M max/W＝0.223×106/40.833×103＝5.452N/mm2≤[f]＝15.444N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.25×29.87＝7.468 kN/m面板变形图(mm)ν＝0.153mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Ф48×3柱箍截面惯性矩I(cm4) 10.78 柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.53kN·m，N1＝2.526kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.53kN·m，N2＝2.526kNM/W n＝0.53×106/(4.49×103)＝118.131N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝0.768mm≤[ν]＝l/400＝1.675mmν2＝0.768mm≤[ν]＝l/400＝1.675mm满足要求！六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形26型扣件容许荷载(kN) 26N＝2.526×2=5.051kN≤N t b＝17.8kN 满足要求！N＝2.526×2=5.051kN≤26kN满足要求！。
柱模板(不设对拉螺栓)计算书
柱模板（不设对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2S承＝γ0×(1.3G4k+γL×1.5Q3k)=1×(1.3 × 29.868+ 0.9×1.5×2.000)＝41.53kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板验算面板抗弯强度设计值[f](N/mm2) 15.444 面板弹性模量E(N/mm2) 9350 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 400模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝γ0×1.3×bG4k＝1×1.3×0.4×29.868＝15.531kN/m活载线荷载q2＝γ0×γL×1.5×bQ3k＝1×0.9×1.5×0.4×2＝1.08kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×15.531×0.152-0.121×1.08×0.152＝-0.04kN·m σ＝M max/W＝0.04×106/(1/6×400×122)＝4.201N/mm2≤[f]＝15.444N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.4×29.868＝11.947kN/mν＝0.632ql4/(100EI)＝0.632×11.947×1504/(100×9350×(1/12×400×123))＝0.071mm≤[ν]＝l/400＝150/400＝0.375mm满足要求！四、小梁验算小梁材质及类型方木小梁截面类型(mm) 50×80小梁截面惯性矩I(cm4) 213.333 小梁截面抵抗矩W(cm3) 53.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 150小梁上作用线荷载q＝bS承＝0.15×41.528＝6.229 kN/m小梁弯矩图(kN·m)M max＝0.382kN·mσ＝M max/W＝0.382×106/(53.333×103)＝7.154N/mm2≤[f]＝15.444N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.15×29.868＝4.48 kN/m小梁变形图(mm)ν＝0.856mm≤[ν]＝400/400=1mm满足要求！五、方圆扣柱箍验算柱箍材质及类型方圆扣柱箍截面类型(mm) 8号18mm厚柱箍柱箍截面惯性矩I(cm4) 50 柱箍截面抵抗矩W(cm3) 10.8柱箍抗弯强度设计值[f](N/mm2) 345 柱箍弹性模量E(N/mm2) 205000柱箍截面面积A(cm2) 6.2 长边柱箍的计算跨度l2(mm) 864短边柱箍的计算跨度l3(mm) 864模板设计立面图1、方圆扣柱箍强度验算q＝S承l1＝41.528×0.4＝16.611kN/mN＝0.5ql3＝0.5×16.611×0.864＝7.176kNM＝ql22/8＝16.611×0.8642/8＝1.55kN·mN/A+M/W＝7.176×103/620+1.55×106/(10.8×103)＝155.097N/mm2≤[f]＝345N/mm2 满足要求！2、方圆扣柱箍挠度验算q＝S正l1＝29.868×0.4＝11.947kN/mν＝5ql24/(384EI)＝5×11.947×8644/(384×205000×50×104)＝0.846mm≤[ν]＝l2/400＝2.1 6mm满足要求！六、方圆扣固定销位置节点验算固定销与柱箍接触位置截面面积A n=b×t2=30×15=450mm2 N/A n=7.176×103/450=15.947N/mm2≤f v b=150N/mm2满足要求！(2)方圆扣柱箍承压承载力验算A c=t1×t2=12×15=180mm2N/A c=7.176×103/180=39.867N/mm2≤f c b=590N/mm2满足要求！。
柱模板计算书
柱模板计算书该工程框架，地下层柱净高最高的为4.02米，取最多相同截面的500×500柱来计算。
采用衫木板支模，板材厚度为20mm，搁栅枋木截面50×50mm，间距为400mm，柱箍仿木截面50×80mm，间距为500mm。
混凝土浇筑是采用流槽或串筒分层浇灌,用插入式振动器分层捣实,每层浇灌厚度为1.2米。
混凝土容重25 KN/ m3，杉木自重４～6KN/ m3。
1、荷载计算：混凝土对侧面模板的最大压力：当H≥R P=γ·R =25×0.75=18.75（KN/m2）式中：P——新浇筑混凝土对模板的最大侧压力（KN/m2）。
γ——混凝土容重（KN/ m3）。
R——插入式振动器的作用半径(m)，一般取R=0.75m。
H——混凝土浇筑层厚度(m)。
2、倾倒混凝土产生的水平荷载：查表一取2KN/m23、振捣混凝土时产生的侧压力为4KN/ m2总侧压力为：1.2×18.75+1.4×(2+4)=30.9 KN/m2柱模板的线荷载为：q=0.5×30.9=15.45 KN/m（一）模板验算：已知杉木的抗弯强度设计值fm=14N/mm2，抗剪强度设计值fv=1.4N/mm2，弹性模量E=9000 N/mm2。
1）模板的抗弯强度必须满足：σm=Mmax/Wn≤1.3fm模板所受的最大弯矩(近似按五跨连续梁计算)Mmax=-1/11ql02=-1/11×15.45×0.42=-0.225KN-m模板的抵抗矩 Wn=bh2/6=500×202/6=33333mm2模板最大弯应力:σm=Mmax/Wn=0.225×106/33333=6.75N/mm2<1.3fm =1.3×14=18.20 N/mm2 (满足要求) 2）模板抗剪强度必须满足：τmax=Vmax×s/Ib≤1.3fv式中：s—进似采用螺栓或钉的间距(mm)I—截面惯性矩(mm4)b—截面宽度(mm)模板所受的最大剪力:Vmax=0.6ql0=0.6×15.45×0.4=3.708KNI=bh3/12=500×203/12=333333mm4模板最大剪应力:τmax=Vmax×s/Ib=3708×400/333333×500=0.009N/mm2≤1.3fv=1.3×1.4=1.82N/mm2 (满足要求)3）挠度验算：验算挠度时，荷载仅采用新浇混凝土侧压力的标准荷载q=0.5×15.45=7.725KN/mI=bh3/12=500×203/12=333333(mm4)w=0.967×(ql4/100EI)=0.967×(7.725×4004/100×9000×333333)=0.64mm允许挠度[w]=L/250=500/250=2mm>w=0.64mm (满足要求)（二）柱箍验算：作用在柱箍枋木上的线荷载为：q=0.5×30.9=13.91KN/m1) 抗弯强度验算：柱箍枋木所受的最大弯矩Mmax=1/12·ql02=1/12×13.91×0.52=0.29KN-m枋木的抵抗矩 Wn=bh2/6=50×802/6=53333mm2枋木的最大弯应力:σm=Mmax/Wn=0.29×106/53333=5.4N/mm2<1.3fm=1.3×14=18.20 N/mm2 (满足要求) 2）抗剪强度验算：柱箍所受的最大剪力:Vmax=1/2·ql0=0.5×13.91×0.5=3.48KNI=bh3/12=50×803/12=2.13×106mm4枋木最大剪应力:S=40×50×20=40000mm3S---中和轴以上的毛截面面积对中和轴的面积矩。
柱模板(有对拉螺栓)-计算书1
柱模板（设置对拉螺栓）计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑施工临时支撑结构技术规范》JGJ300-2013二、计算参数（图1）模板设计平面图（图2）模板设计立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γc t0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γc H＝24×5000/1000=120kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值根据柱边的大小确定组合类型：由于柱长边大于300mm，则：S＝0.9max[1.2G4k+1.4Q3k， 1.35G4k+1.4×0.7Q3k] =0.9×max(1.2×41.218+1.4×2,1.35×41.218+1.4×0.7×2)=51.844kN/m2正常使用极限状态设计值S k＝G4k＝41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算，故可按简支跨一种情况进行计算，取b=1m 单位面板宽度为计算单元。
W＝bh2/6=1000×152/6=37500mm3，I＝bh3/12=1000×153/12=281250mm4其中的h为面板厚度。
（图3）面板强度计算简图1、强度验算q＝bS＝1×51.844=51.844kN/m（图4）面板弯矩图(kN·m)M max＝0.259kN·mσ＝M max/W＝0.259×106/37500=6.913N/mm2≤[f]＝30N/mm2满足要求2、挠度验算（图5）面板挠度计算简图q k＝bS k=1×41.218=41.218kN/m（图6）面板挠度图(mm)νmax=0.265mm≤[ν]＝200/400=0.5mm满足要求五、次楞验算柱子截面的长短边分别进行安全验算如下：A、柱长边次楞验算根据实际情况次楞的计算简图应为两端带悬挑的多跨连续梁，计算简图如下：（图7）次楞强度计算简图次楞上作用线荷载：q＝(L/m)S＝800/(5-1)/1000×51.844=10.369kN/mq k＝(L/m)S k＝800/(5-1)/1000×41.218=8.244kN/m1、强度验算（图8）次楞弯矩图(kN·m)M max＝0.467kN·mσ＝M max/W＝0.467×106/(83.333×1000)=5.599N/mm2≤[f]＝15N/mm2满足要求2、抗剪验算（图9）次楞剪力图(kN)V max=3.166kNτ=V max S0/(Ib) = 3.166×103×62.5×103/(416.667×104×5×10)=0.95N/mm2≤[f v]＝2N/mm2满足要求3、挠度验算（图10）次楞挠度计算简图（图11）次楞挠度图(mm)ν=0.415mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算R max=6.277kNR maxk=4.99kNB、柱短边次楞验算根据实际情况次楞的计算简图应为两端带悬挑的多跨连续梁，计算简图如下：（图12）次楞强度计算简图次楞上作用线荷载：q＝(B/n)S＝600/(4-1)/1000×51.844=10.369kN/mq k＝(B/n)S k＝600/(4-1)/1000×41.218=8.244kN/m1、强度验算（图13）次楞弯矩图(kN·m)M max＝0.467kN·mσ＝M max/W＝0.467×106/(83.333×1000)=5.599N/mm2≤[f]＝15N/mm2满足要求2、抗剪验算（图14）次楞剪力图(kN)V max=3.166kNτ=V max S0/(Ib) = 3.166×103×62.5×103/(416.667×104×5×10)=0.95N/mm2≤[f v]＝2N/mm2满足要求3、挠度验算（图15）次楞挠度计算简图（图16）次楞挠度图(mm)ν=0.415mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算R max=6.277kNR maxk=4.99kN六、柱箍验算柱子截面的长短边分别进行安全验算如下：A、柱长边柱箍验算取s=(800+(100+48)×2)/(3+1)=274mm为计算跨度。
柱模板计算定Word版
柱模板计算书一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:1；柱截面宽度B方向竖楞数目:3；柱截面高度H方向对拉螺栓数目:1；柱截面高度H方向竖楞数目:3；对拉螺栓直径(mm):M10；2.柱箍信息柱箍材料:钢楞；截面类型:圆形；直径(mm):48.00；壁厚(mm):2.50；钢楞截面惯性矩I(cm4):9.27；钢楞截面抵抗矩W(cm3):3.86；柱箍的间距(mm):500；柱箍肢数:2；3.竖楞信息竖楞材料:木楞；宽度(mm):40.00；高度(mm):90.00；竖楞肢数:2；4.面板参数面板类型:竹胶合板；面板厚度(mm):13.00；面板弹性模量(N/mm2):7500.00；面板抗弯强度设计值fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):8500.00；方木抗剪强度设计值ft(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；柱模板设计示意图计算简图二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝土坍落度影响修正系数，取1.000。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 47.705 kN/m2、72.000 kN/m2，取较小值47.705 kN/m2作为本工程计算荷载。
