计算机网络实验_路由器配置
实训报告路由器配置
一、实训目的通过本次实训,掌握路由器的基本配置方法,了解路由器在网络中的作用,提高网络设备的配置与管理能力。
二、实训环境1. 路由器:华为AR系列路由器一台2. 交换机:华为S系列交换机一台3. 网线:直通网线若干4. 计算机若干5. 实验室网络环境:模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置(1)连接路由器与计算机,使用Console线进入路由器配置模式。
(2)配置路由器基本参数,包括主机名、密码等。
(3)配置接口IP地址,确保路由器与交换机之间能够正常通信。
2. 路由器接口配置(1)查看路由器接口信息,了解接口状态。
(2)配置接口VLAN,实现不同VLAN之间的隔离。
(3)配置接口安全特性,如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置(1)配置静态路由,实现不同网络之间的互通。
(2)配置动态路由协议,如RIP、OSPF等,实现网络自动路由。
4. 静态路由配置(1)查看路由表,了解当前网络的路由信息。
(2)配置静态路由,实现特定网络之间的互通。
5. 动态路由配置(1)配置RIP协议,实现网络自动路由。
(2)配置OSPF协议,实现网络自动路由。
6. 路由策略配置(1)配置路由策略,实现特定数据包的转发。
(2)配置策略路由,实现不同数据包的转发。
7. NAT配置(1)配置NAT地址池,实现内部网络访问外部网络。
(2)配置NAT转换,实现内部网络访问外部网络。
8. 路由器安全配置(1)配置ACL,实现访问控制。
(2)配置IPsec VPN,实现远程访问。
(3)配置端口安全,防止未授权访问。
五、实训结果通过本次实训,成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通,满足了网络需求。
计算机网络实验-路由器配置
计算机网络计算机科学与技术学院2011.2注意事项1.实验报告封面及报告纸请自行领取。
2.实验报告封面及报告纸的各项内容务必填全。
3.一次上机实验一张报告纸(4次上机共4张)。
4.实验报告上的各栏目严格按本指导书填写。
5.实验室计算机有多个操作系统,启动时选择第1个:Windows XP。
实验室相关说明一、关于网络设备1.计算机学院网络实验室采用锐捷网络设备,该种设备的所有命令均与思科相同。
因此掌握了锐捷的命令也就掌握了思科的命令。
2.实验室的每个机柜内有4台交换机(型号分别为S2126、S3762)、4台路由器(型号分别为R1762、R2632)与一台实验控制器(位于机柜最上方)。
每一实验桌有8台计算机,每一实验桌均对应一个机柜。
实验室还设置一台服务器,为方便实验管理,用户在配置交换机与路由器的时候,并不是直接连接到交换机与路由器,而是通过服务器与实验控制器操作交换机与路由器。
但是操作界面与直接连接到交换机与路由器是相同的。
二、关于实验方法1.每台计算机有两个网卡,下面的网卡(命名为“本地连接”)与服务器、实验控制器连在一起形成一个局域网,用于配置交换机与路由器。
上面的网卡(命名为“测试连接”)连至机柜内,配置完毕后可以将线连至设备上查看配置结果。
因此在配置时要启用“本地连接”,禁用“测试连接”,在查看配置结果时要先设置好测试连接的IP地址,再启用“测试连接”,并禁用“本地连接”。
“本地连接”和“测试连接”一定不要同时启用。
2.为通过服务器与实验控制器配置交换机与路由器,要利用浏览器打开服务器Web页面(已设为浏览器的默认主页),输入用户名与口令登录。
单击页面上部的“教学实验”,再单击左侧的“暂无拓扑图”,再选中右侧的“实验台”单选钮,单击“确定”。
此时右侧将列出机柜内的所有设备,欲配置设备,需选“申请”,然后再“登录”。
3.登录时将打开超级终端或telnet窗口,此时要输入与刚才输入的相同的用户名与口令,即可连接到设备使用命令进行配置。
计算机网络实验四_路由器的配置
计算机网络实验四_路由器的配置在当今数字化的时代,计算机网络成为了信息传递和资源共享的重要基础设施。
而路由器作为网络中的关键设备,其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。
在本次计算机网络实验四中,我们将深入探究路由器的配置过程及相关原理。
路由器是一种连接多个网络或网段的网络设备,它能将不同网络之间的数据进行转发,并根据设定的规则选择最佳的路径。
要实现这一功能,我们需要对路由器进行一系列的配置操作。
首先,准备工作必不可少。
在开始配置之前,我们需要确保拥有以下物品:一台路由器设备、用于连接路由器的网线、一台配置终端(可以是计算机)以及相关的配置软件(如 SecureCRT 等)。
接下来,我们通过网线将配置终端与路由器的控制台端口(Console 口)连接起来。
打开配置软件,设置好相应的参数,如波特率、数据位、停止位等,以便能够与路由器进行通信。
登录到路由器后,我们首先要进入特权模式。
在特权模式下,我们拥有更高的权限来进行各种配置操作。
输入“enable”命令,然后输入特权密码(如果设置了的话),即可进入特权模式。
进入特权模式后,接下来就是配置路由器的基本参数。
其中,最重要的是为路由器设置主机名。
一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。
通过“hostname 路由器名称”命令,我们可以为路由器赋予一个独特的名称。
然后是设置路由器的密码。
为了保证路由器的安全性,我们需要设置登录密码。
可以分别设置控制台密码、特权密码和虚拟终端密码。
控制台密码用于通过控制台端口登录时的验证,虚拟终端密码用于通过 Telnet 方式远程登录时的验证。
在网络配置方面,我们需要为路由器的接口分配 IP 地址。
路由器的接口通常分为局域网接口(LAN 口)和广域网接口(WAN 口)。
对于 LAN 口,我们要根据所在网络的网段为其分配一个合适的 IP 地址,并设置子网掩码。
对于 WAN 口,如果是通过静态 IP 方式接入互联网,则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址;如果是通过动态 IP 方式接入(如常见的家庭宽带),则可以让路由器自动获取这些参数。
计网实验报告3-路由器配置
计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令;
2、理解网络地址规划的原则及方法。
二、实验所用仪器(或实验环境)
路由器1台,交换机2台,PC机至少4台,RJ45双绞线。
Console控制电缆。
本次使用cisco packet tracer进行仿真。
三、实验基本原理及步骤(或方案设计及理论计算)
1、直连路由:用2个交换机组建两个LAN,用路由器将两个LAN连接;
2、基于三层交换机的VLAN间路由:用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。
3、单臂路由:用1个二层交换机组建两个LAN,用路由器将两个LAN连接;(选作,有些设备不支持)
4、规划设置PC机的IP地址和掩码。
四、实验数据记录(或仿真及软件设计)
实验一
实验二
实验三
五、实验结果分析及回答问题(或测试环境及测试结果)实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令;对于LAN和VLAN有了更深的理解和认识。
网络实验-3个路由器的静态路由配置实验
计算机网络实验(4B)实验名称:路由器的基本操作及静态路由配置实验实验目的:了解路由器的基本结构,功能,使用环境以及基本参数的配置。
实验要求:1.配置路由器接口的IP地址。
2.设置静态路由。
3. 测试静态路由:ping IP 地址; trace IP 地址4.写出实验报告实验准备知识:一、实验环境的搭建:•准备 PC 机 2 台,操作系统为 Windows XP ;•准备Huawei S2501E 路由器 3 台;•路由器串口线(2对)•交叉线(或通过交换机的直连线)网线 2条;• Console电缆2条。
步骤:del 删除各个路由器原有的路由表✓第一步:设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口!!(对此口配置了IP地址后用此命令)#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由(R2的以太网接口)[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步:设置Router2[Quidway]SYSNAME R2#进入以太网接口视图:➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口!!!#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步:设置Router3[Quidway]SYSNAME R3#进入以太网接口视图:➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口!!!#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步:设置主机TCP/IP属性:➢PC1:IP地址:10.0.0.1子网掩码:255.255.255.0默认网关:10.0.0.2➢PC2:IP地址:40.1.0.2子网掩码:255.255.255.0默认网关:40.1.0.1✓第四步:用Ping命令测试结论:整个网络是连通的2个路由器的静态路由表查看路由!!![R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。
计算机网络实验+思科路由器配置+常用Internet配置

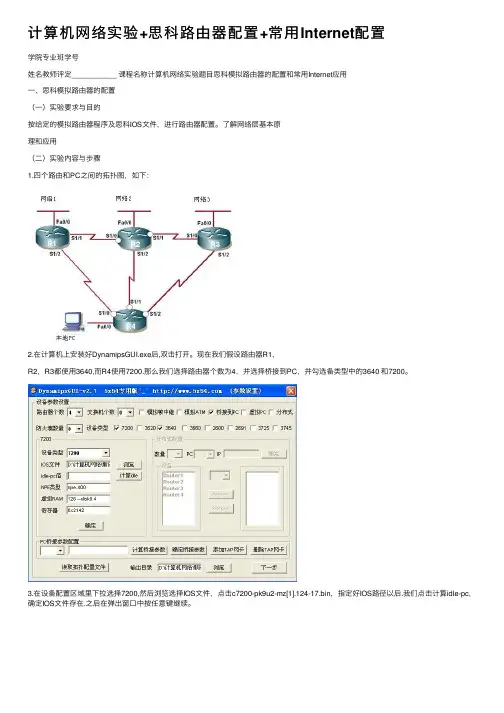

计算机⽹络实验+思科路由器配置+常⽤Internet配置学院专业班学号姓名教师评定___________ 课程名称计算机⽹络实验题⽬思科模拟路由器的配置和常⽤Internet应⽤⼀、思科模拟路由器的配置(⼀)实验要求与⽬的按给定的模拟路由器程序及思科IOS⽂件,进⾏路由器配置。
了解⽹络层基本原理和应⽤(⼆)实验内容与步骤1.四个路由和PC之间的拓扑图,如下:2.在计算机上安装好DynamipsGUI.exe后,双击打开。
现在我们假设路由器R1,R2,R3都使⽤3640,⽽R4使⽤7200.那么我们选择路由器个数为4,并选择桥接到PC,并勾选备类型中的3640 和7200。
3.在设备配置区域⾥下拉选择7200,然后浏览选择IOS⽂件,点击c7200-pk9u2-mz[1].124-17.bin,指定好IOS路径以后.我们点击计算idle-pc,确定IOS⽂件存在.之后在弹出窗⼝中按任意键继续。
4.之后看到的就是设备的启动了(如同真实设备⼀样).然后在设备的⽤户模式下(Router>)下先按组合键ctrl+] 接着在单独按i键,按完以后就是等待了。
5.等待⼀会⼉,出现下图,这就是我们所需要的idle-pc值,找到⼀个count最⼤值.然后记下前⾯的⼀串16进制数.例如上⾯这图.count=72记下其对应的值0x603e27d0,然后在回到dynamipsGUI界⾯。
将其填⼊。
6. 接下来是NPE类型这⾥dynamipsGUI已经有默认值了。
我们不需要在去设置它.⽽在虚拟内存这⾥dynamipsGUI作者也给出了各个类型模拟器的默认值。
⼤家可以根据IOS的⼤⼩去更改。
也要根据⾃⼰的物理内存⽽定。
⽽后⾯的参数128 --disk0 4 ,128的意思是拿128MB的物理内存来作为虚拟设备的RAM, --disk0 4是dynamips的参数在说明⽂件中的解释为:--disk0 : Set PCMCIA A TA disk0: size.这是节省内存的参数。
计算机网络路由配置组网实验报告
路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接,熟悉路由器的基本操作命令,并掌握组网的基本技术。
二、实验设备路由器两台(华为),V.35电缆一对,集线器两台,学生实验主机。
三、实验内容和要求给定3个C类网络地址:192.168.1.0,192.168.2.0,192.168.3.0。
1.请按下面的网络图作出网络规划。
并写出路由器的端口地址和各节点网络地址。
2.配置静态路由,使R1和R2两边的机器能够互相连通。
3.配置动态路由RIP和OSPF,使R1和R2两边的机器能够互相连通。
四、实验步骤1.进行端口配置路由器R1:[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2:[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置:A:ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B:ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C:ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置:A:ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B:ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C:ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1:[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2:[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置:路由器R1:[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2:[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置:路由器R1:[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2:[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单,而且有比较完善的参考资料可以查阅,真正做起来本应该没有难度,但是还是出现了不少问题,可能是在模拟器上做和真机上做有些差异吧。
实验3-路由器配置 实验报告
实验3-路由器配置实验报告实验 3 路由器配置实验报告一、实验目的本次实验的主要目的是让我们熟悉和掌握路由器的基本配置方法,包括网络地址的分配、路由协议的设置、访问控制列表的配置等,从而能够搭建和管理一个简单的网络环境,提高我们对网络原理和技术的理解和应用能力。
二、实验环境1、硬件环境若干台计算机路由器设备(型号:_____)2、软件环境操作系统:Windows 10终端模拟软件:SecureCRT三、实验原理1、路由器的作用路由器是网络中的核心设备,负责连接不同的网络,并根据网络地址和路由协议选择最佳的路径来转发数据包,实现不同网络之间的通信。
2、 IP 地址分配为了使网络中的设备能够相互通信,需要为每个设备分配唯一的 IP 地址。
IP 地址分为网络地址和主机地址两部分,通过子网掩码来划分。
3、路由协议常见的路由协议有静态路由和动态路由。
静态路由需要手动配置每一条路由信息,适用于小型网络;动态路由协议如 RIP、OSPF 等可以自动学习和更新路由信息,适用于大型复杂网络。
4、访问控制列表访问控制列表(ACL)用于控制网络中的数据包流量,根据源地址、目的地址、端口号等条件对数据包进行过滤和允许或拒绝操作。
四、实验步骤1、连接设备将计算机通过串口线或网线连接到路由器的相应接口,并打开终端模拟软件建立连接。
2、进入特权模式在终端中输入用户名和密码登录路由器,然后输入“enable”命令进入特权模式。
3、配置接口 IP 地址进入接口配置模式,例如“interface ethernet 0/0”。
配置 IP 地址和子网掩码,如“ip address 19216811 2552552550”。
4、配置静态路由使用“ip route”命令配置静态路由,例如“ip route 19216820 2552552550 19216812”,表示目标网络为 19216820/24,下一跳地址为19216812。
5、配置动态路由协议(以 RIP 为例)启用 RIP 协议,输入“router rip”。
计算机网络路由器配置实验
计算机网络路由器配置实验计算机网络路由器配置实验
⒈实验目的
⑴理解计算机网络中路由器的作用和原理
⑵掌握路由器的基本配置和管理操作
⑶学习常见路由器故障排除方法和技巧
⒉实验材料和设备
⑴路由器设备(型号、数量)
⑵网线、电源线等连接线材
⑶个人电脑
⒊实验环境搭建
⑴连接路由器和个人电脑
⑵配置个人电脑的网络参数
⒋路由器初步配置
⑴进入路由器管理界面
⑵设置路由器的管理密码
⑶检查和修改路由器的默认网络参数⒌路由器网络配置
⑴静态路由配置
⑵动态路由配置
⑶ VLAN配置
⑷ NAT配置
⑸ VPN配置
⒍路由器安全配置
⑴密码设置
⑵访问控制列表(ACL)配置
⑶防火墙配置
⑷无线网络安全配置
⒎路由器故障排除
⑴常见故障现象分析
⑵路由器日志查看方法
⑶路由器故障排查流程
⑷使用网络调试工具分析和定位故障
⒏实验总结
⑴通过本实验,我深入了解了计算机网络中路由器的配置和管理
⑵我成功完成了各种路由器配置任务,并实际验证了配置的有效性
⑶通过故障排除实验,我学会了快速、准确地定位和解决网络故障
附件:
法律名词及注释:
⒈知识产权(Intellectual Property Rights,简称IPR):指法律保护的包括专利、商标、版权和商业秘密等在内的人们在创造和生产中所产生的财产权益。
⒉隐私保护(Privacy Protection):指保护个人信息免受非法和滥用的行为侵害的活动和措施。
计算机网络实验路由配置
实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分:路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧;2、掌握通过静态路由方式实现网络的连通性;3、熟悉广域网线缆的方式。
【实验背景】学校有新旧两个校区,每个校区是一个独立的局域网,为了使新旧校区能够正常相互通讯,共享资源。
每个校区出口利用一台路由器进行,两台路由器间学校申请了一条2M的DDN专线进行相连,要求做适当配置实现两个校区的正常相互访问。
技术原理:1、路由器属于网络层设备,能够根据IP的信息,选择一条最佳路径,将数据报出去,实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的,而路由表里就是由一条条路由信息组成。
2、生成路由表主要有两种方法:手工配置和动态配置,即静态路由协议配置和动态路由协议配置。
3、静态路由是指网络管理员手工配置的路由信息。
4、静态路由除了具有简单、高效、可靠的有点外,它的另一个好处是网络安全性高。
5、缺省路由可以看做是静态路由的一种特殊情况。
当数据在查找路由表时,没有找到目标相匹配的路由表项时,为数据指定路由。
【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率;2、查看路由表生成的直连路由;3、在路由表R1、R2上配置静态路由;4、验证R1、R2上的静态路由配置;5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址;6、PC1、PC2主机之间可以相互通信。
【实验设备】PC 2台;Router-PT可扩展路由2台(Switch_2811无V.35线接口);Switch_2960 2台;DCE串口线;直连线;交叉线PC1IP:192.168.1.2Submask:255.255.255.0Gateway:192.168.1.1PC2IP:192.168.2.2Submask:255.255.255.0Gateway:192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000(必须配置时钟才可通信)endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分:路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法;2、掌握查看通过动态路由协议RIP学习产生的路由;3、熟悉广域网线缆的方式。
计算机网络路由器配置实验
计算机网络路由器配置实验计算机网络路由器配置实验一、实验目的本实验旨在学习和掌握计算机网络中路由器的基本配置及相关操作。
二、实验器材⒈路由器设备。
⒉电源线。
⒊以太网线。
⒋计算机。
三、实验内容⒈路由器基本设置⑴认识路由器面板及其各个接口。
⑵将路由器与计算机通过以太网线连接。
⑶打开计算机终端进行路由器登录。
⑷配置路由器的基本参数,如IP地质、子网掩码、默认网关等。
⒉路由器静态路由配置⑴理解静态路由的工作原理。
⑵在路由器上配置静态路由表。
⑶测试静态路由的可达性。
⒊路由器动态路由配置⑴理解动态路由的工作原理。
⑵在路由器上启用动态路由。
⑶配置路由器与邻居路由器之间的邻居关系。
⑷测试动态路由的可达性。
⒋路由器网络地质转换配置⑴理解网络地质转换(NAT)的概念。
⑵在路由器上配置NAT。
⑶配置NAT的转换规则。
⑷测试NAT的转换效果。
四、实验步骤⒈首先,将路由器设备插上电源线,并连接计算机和路由器设备的以太网口,确保连接稳定。
⒉打开计算机终端,通过SSH或Telnet等方式登录路由器设备。
⒊配置路由器的基本参数,如IP地质、子网掩码、默认网关等。
这些参数可以根据实验需求和网络拓扑进行相应的设置。
⒋配置静态路由表,添加相关的路由条目,指定下一跳的地质和出接口。
⒌测试静态路由的可达性,通过ping命令或traceroute命令测试是否可以到达目标网络。
⒍启用动态路由协议,如OSPF或BGP等。
⒎配置路由器与邻居路由器之间的邻居关系,以建立动态路由的邻居关系。
⒏测试动态路由的可达性,通过ping命令或traceroute命令测试动态路由的转发情况。
⒐配置NAT,设置内外网地质的转换规则,并启用NAT功能。
⒑测试NAT的转换效果,通过内网设备访问外部网络,验证NAT的转换是否正确。
五、实验结果根据实验步骤的操作,测试并记录实验的结果。
包括路由器配置、静态路由、动态路由和NAT等方面的结果。
附件:附上实验相关的配置文件、命令输出结果和截图等。
计算机网络 实验四、路由器基本配置
实验五路由器配置与管理实验一、实验目的(1)熟悉路由器开机界面;(2)掌握Quidway R系列中低端交换机几种常用配置方法;(3)掌握Quidway R系列中低端交换机基本配置命令。
二、实验环境Quidway R系列路由器、标准Console配置线、双绞线、PC。
三、实验内容1、预备知识(1)R2811路由器规格说明(2)Quidway R2811结构硬件组成:CPU(处理器)RAM(存储正在运行的配置文件)FLASH(负责保存OS的映像和路由器的微码)NVRAM(保存配置件)ROM(加载OS)接口(完成路由器与其它设备的数据交换)软件结构:BOOT ROM:主要功能是路由器加电后完成有关初始化工作,并向内存中加入操作系统代码。
VRP(Versatile Routing Platform,通用路由平台):华为路由器上运行的软件平台。
2、配置环境搭建(1)进入路由器配置视图可以使用两种方式进入交换机配置视图:方式(I):使用console口配置Console口配置是交换机最基本、最直接的配置方式。
当交换机第一次被配置时,Console口配置成为配置的唯一手段。
因为其他配置方式都必须预先在交换机上进行一些初始化配置。
Console口配置连接较为简单,只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可。
配置时使用Windows操作系统附带的超级终端软件进行命令配置,其具体操作步骤如下:(1)首先启动超级终端,点击windows的开始→程序→附件→通讯→超级终端,启动超级终端;(2)根据提示输入连接描述名称(如:router)后确定,在选择连接时使用COM1后单击“确定”按钮将弹出如图2所示的端口属性设置窗口,并按照如下参数设定串口属性后单击“确定”按钮。
此时,我们已经成功完成超级终端的启动。
如果您已经将线缆按照要求连接好,并且交换机已经启动,此时按Enter键,将进入路由器视图标识符:[Qudiway]方式(II):使用Telnet方式进入配置视图使用Telnet的准备:将本地PC上的以太网卡接口通过交换机与路由器的以太网口相连接(也可以利用交叉线直接将路由器和PC以太口连接),以Console方式配置Telnet用户和口令。
实训1-路由器连接与配置
实训1-路由器连接与配置路由器连接与配置是计算机网络中的重要环节之一,下面将介绍实训1中的具体操作步骤。
1. 准备工作在开始路由器连接与配置之前,需要做以下准备工作:- 确保已正确接通电源,并连接好所需的网络线缆。
- 确定路由器的默认管理IP地址和登录用户名、密码,以便后续配置使用。
2. 连接路由器按照以下步骤连接路由器:1. 将一端的网络线缆连接到路由器的WAN口(宽带接口)。
2. 将另一端的网络线缆连接到宽带提供商提供的设备(如光猫)的LAN口(局域网接口)。
3. 配置路由器按照以下步骤配置路由器:1. 打开一个浏览器,输入路由器的默认管理IP地址,并按回车键进入登录页面。
2. 输入正确的登录用户名和密码,点击登录按钮进行登录。
3. 进入路由器的管理界面后,根据需要进行相应的配置操作,如修改网络名称(SSID)、设置无线密码、配置端口转发、配置静态IP等。
根据实际情况,参考路由器的说明文档进行操作。
4. 配置完成后,点击保存或应用按钮,使配置生效。
5. 测试网络连接是否正常,确保能够访问互联网。
注意事项在进行路由器连接与配置时,应注意以下事项:- 确认网络线缆连接正确,避免插错接口。
- 输入正确的路由器管理IP地址、用户名和密码,以免登录失败。
- 在进行配置操作时,确认每一步的配置信息准确无误。
- 路由器连接与配置过程中,务必遵循网络安全规范,设置复杂的密码,并定期更新路由器固件等。
以上就是实训1-路由器连接与配置的操作步骤和注意事项。
通过正确进行路由器连接与配置,可以保证网络的正常运行和安全性。
如果在操作中遇到问题,需要仔细阅读路由器的说明文档或咨询相关技术支持人员。
计算机网络实验1-路由器基本配置
《计算机网络》实验一项目名称路由器基本配置操作和静态/缺省路由配置时间(分钟)90学号姓名项目目标1.通过对路由器设备的认识,了解其配置方法、配置模式和基本配置命令;2.获得路由器静态路由、缺省路由配置的方法。
【实验环境】1.Windows 7;2.Cisco Packet Tracer软件。
【实验要求】1.认识路由器的配置方式;2.按照给出的参考拓扑结构图构建逻辑拓扑结构图;3.按照给出的配置参数表配置各个设备;4.练习路由器配置命令。
【实验内容】1.路由器基本配置操作配置要求:1.设置路由器名称;2.配置路由器端口;3.激活端口;4.查看路由器端口信息;2.静态路由与缺省路由配置配置要求:三台路由器连接5个网段,配置静态路由、缺省路由,实现PC互通。
【实验报告】(说明:实验步骤说明+实验截图)1.路由器、交换机、主机之间连线2.配置路由器1的IP、telnetRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 172.16.1.1 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#line vty 0 4Router(config-line)#password 123Router(config-line)#loginRouter(config-line)#enable password secretRouter(config)#end3.配置主机1的IP4.按照以上步骤分别配置每一台路由器的IP、telnet,每一台主机的IP5.配置路由器1的串口Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int s0/0Router(config-if)#ip add 172.16.2.1 255.255.255.0Router(config-if)#no sh%LINK-5-CHANGED: Interface Serial0/0, changed state to down Router(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2Router(config)#int s0/0Router(config-if)#clock rate 64000Router(config-if)#no sh6.配置路由器2的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.2.2 255.255.255.0Router(config-if)#no shRouter(config)#int s0/1Router(config-if)#ip add 172.16.4.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.4.27.配置路由器3的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.4.1每台计算机之间皆可通信以下是PC0 连接到PC1, PC4 和PC3PC>ping 172.16.1.3Pinging 172.16.1.3 with 32 bytes of data:Reply from 172.16.1.3: bytes=32 time=1ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Ping statistics for 172.16.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0msPC>ping 172.16.3.1Pinging 172.16.3.1 with 32 bytes of data:Reply from 172.16.3.1: bytes=32 time=2ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Ping statistics for 172.16.3.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 2ms, Average = 1msPC>ping 172.16.5.1Pinging 172.16.5.1 with 32 bytes of data:Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Ping statistics for 172.16.5.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 2ms, Maximum = 2ms, Average = 2ms写出上述实验步骤所用到的路由器配置命令的含义。
计算机网络 实验指导 配置无线路由器
计算机网络实验指导配置无线路由器随着无线网络的快速发展,其在速度与安全性方面的提升,及在组网布线时超越有线的优势,越来越多的用户开始购买无线路由器。
为此,我们来介绍一下它的配置方法。
1.实验目的●设置无线网络●设置WAN型态●设置DHCP服务器●设置密码2.实验步骤(1)在IE浏览器地址栏中,输入路由器的默认IP地址192.168.0.1,并在弹出的对话框中,输入用户名及密码,如图8-13所示。
图8-13 登陆无线路由器提示在DI-624+A无线路由器中,默认用户名为admin,密码为空。
用户可通过查看无线路由器的使用手册来获知。
(2)在DI-624+A主界面中,单击左侧窗格中的【无线网络】按钮,如图8-14所示。
图8-14 DI-624+A主界面单击(3)在右侧窗格中,输入SSID 后,分别选择【信道】和【安全方式】下拉列表中的1和WEP 。
然后,设置【WEP 加密】及【密码方式】选项,并输入密码,如图8-15所示。
图8-15 设置无线网络提 示 WEP 是Wired Equivalent Privacy 的简称,是一种无线传输的数据加密的方式,用以防止非法用户窃听或侵入无线网络。
(4)单击WAN 按钮,在右侧窗格中,选择【WAN 设定】栏中的PPPoE 单选按钮,并单击【MAC 地址】栏中的【从用户端复制MAC 地址】按钮,如图8-16所示。
图8-16 设置WAN 型态(5)继续在WAN 右侧窗格中,选择【动态的PPPoE 】单选按钮,并输入PPPoE 使用者名称及密码。
然后,单击【执行】按钮,如图8-17所示。
单击 选择图8-17 输入PPPoE使用者名称及密码提示单击执行按钮后,将出现重新启动并确认继续的提示页面,选择继续按钮,继续配置即可。
(6)单击LAN按钮,并在右侧LAN设定窗格中,输入IP地址,如图8-18所示。
图8-18 输入IP地址(7)单击DHCP按钮,并在右侧窗格中,选择【DHCP服务器】栏中的【激活】单选按钮。
国开电大计算机组网技术实训3-路由器配置
国开电大计算机组网技术实训3-路由器配置概述本文档旨在提供关于国开电大计算机组网技术实训中的路由器配置的指导和说明。
通过正确配置路由器,可以建立网络之间的连接和通信,实现数据的传输和共享。
路由器配置步骤1. 准备工作在开始配置路由器之前,请确保以下准备工作已经完成:- 确定所需的网络拓扑结构和设备数量。
- 根据拓扑结构,选择合适的路由器设备,并准备所需的网络线缆。
- 已经将路由器设备正确连接到计算机或网络设备。
- 获得了路由器的默认用户名和密码。
2. 访问路由器使用计算机通过网线连接到路由器设备,并通过以下步骤访问路由器的管理界面:- 打开Web浏览器,输入路由器的默认IP地址。
- 输入默认的用户名和密码进行登录。
3. 配置基本设置在路由器的管理界面中,进行以下基本设置:- 修改默认的管理员密码,提高安全性。
- 配置路由器的主机名和域名。
- 设置路由器的时钟和时区。
4. 配置接口配置路由器的接口,以便正确连接到其他网络设备:- 配置接口的IP地址和子网掩码。
- 选择合适的接口类型(如以太网、串行接口等)并进行相应配置。
- 确保接口的物理连接正常并且本地网络设备的IP地址与之匹配。
5. 配置路由协议根据所需的网络拓扑和路由策略,配置合适的路由协议:- 选择合适的路由协议(如静态路由、动态路由等)。
- 配置路由协议的相关参数,如路由器的ID、优先级等。
6. 测试和验证在完成路由器配置后,进行以下测试和验证:- 使用其他计算机或网络设备进行网络连通性测试,确保路由器之间可以正常通信。
- 检查路由表和路由协议的配置,确保网络流量可以正确地转发。
总结通过本文档提供的路由器配置步骤,您将能够成功配置国开电大计算机组网技术实训中所需的路由器设备。
根据需要,您可以根据具体情况进行额外的配置和调整,以满足特定的网络要求和策略。
请记住,良好的路由器配置是建立稳定和高效网络通信的重要一步。
参考资料:- 国开电大计算机组网技术教程- 路由器设备制造商提供的文档和指南。
计算机网络路由配置实验报告
实验五路由器基本配置与静态路由配置【实验目的】1.了解路由器的功能和和组成结构2.掌握路由器配置的基本方法3.掌握静态路由的配置策略【实验内容】1.学习使用超级终端通过控制口配置路由器。
2.学习如何使用路由器搭建广域网模型。
3.学习配置静态路由【实验环境】1.运行操作系统为Windows XP,装有超级终端软件的PC一台。
交换机一台(华为Quidway S系列)和相关操作手册。
2.Console线缆六根。
【实验步骤】一、搭建网络环境1、将小组内划分为两个局域网,分别连到不同的路由器上,将PC2和PC4相连,PC5和PC6相连,分别划分不同的网络2、路由器R1的设置:通过超级终端,进入路由器控制口。
进入系统视图后,进入以太网0口的接口视图,设置ip地址:<H3C>system-view[H3C]sysname R1[R1]interface gigabitethernet 0/0[R1-gigabitethernet0/0]ip address 202.0.0.1 24再进入串口的1/0口,设置ip地址:[R1-gigabitethernet0/0]interface serial 2/0[R1-Serial2/0]ip address 192.0.0.1 243、路由器R3的设置:进入系统视图后,进入以太网0口的接口视图,设置ip地址:<H3C>system-view[H3C]sysname R2[R3]interface gigabitethernet0/0[R3-gigabitethernet0/0]ip address 202.0.1.1 24再进入串口的2/0口,设置ip地址:[R3-gigabitethernet0/0]interface serial 4/0[R3-Serial4/0]ip address 192.0.0.2 244、设置PC的IP地址,并将网关指向所连接的路由器的以太口。
