使用Matlab进行数字信号处理的方法与案例1. 引言数字信号处理是一项广泛应用于通信、音频、图像以及其他相关领域的技术。
Matlab作为一种功能强大的数学计算软件,提供了丰富的工具和函数,使得数字信号处理变得更加简单和高效。
本文将会介绍使用Matlab进行数字信号处理的方法和一些实际应用案例。
2. Matlab数字信号处理工具箱Matlab提供了专门的工具箱来支持数字信号处理。
其中最常用的是信号处理工具箱(Signal Processing Toolbox)和图像处理工具箱(Image Processing Toolbox)。
这些工具箱提供了一系列的函数和算法,用于处理和分析数字信号。
3. 数字信号处理基础知识在开始使用Matlab进行数字信号处理之前,有一些基础知识是必须掌握的。
数字信号处理涉及到信号的采样、离散化、滤波、频谱分析等概念。
了解这些基础知识将有助于我们更好地理解和处理信号。
4. 信号生成与操作在Matlab中,可以使用函数生成各种类型的信号。
例如,使用sawtooth函数可以生成锯齿波信号,使用square函数可以生成方波信号。
此外,Matlab还提供了丰富的信号操作函数,例如加法、乘法、卷积等,方便对信号进行进一步处理。
5. 时域和频域分析时域分析用于分析信号在时间上的变化情况,而频域分析则用于分析信号在频率上的分布。
在Matlab中,可以使用fft函数进行快速傅里叶变换,将信号从时域转换到频域。
通过对频域信号进行分析,可以获得信号的频谱分布,进而得到信号的频率特性。
6. 滤波器设计与应用滤波是数字信号处理中常用的技术,用于去除噪声、增强信号等。
Matlab提供了一系列的滤波器设计函数,例如fir1、butter等,可以根据需要设计各种类型的数字滤波器。
使用这些函数可以实现低通滤波、高通滤波、带通滤波等操作。
7. 音频处理案例音频处理是数字信号处理的一个重要应用领域。
在Matlab中,可以使用audioread函数读取音频文件,使用audiowrite函数写入音频文件。
Matlab与数字信号处理的结合应用方法
![Matlab与数字信号处理的结合应用方法](https://img.taocdn.com/s3/m/79b15e17ec630b1c59eef8c75fbfc77da26997c4.png)

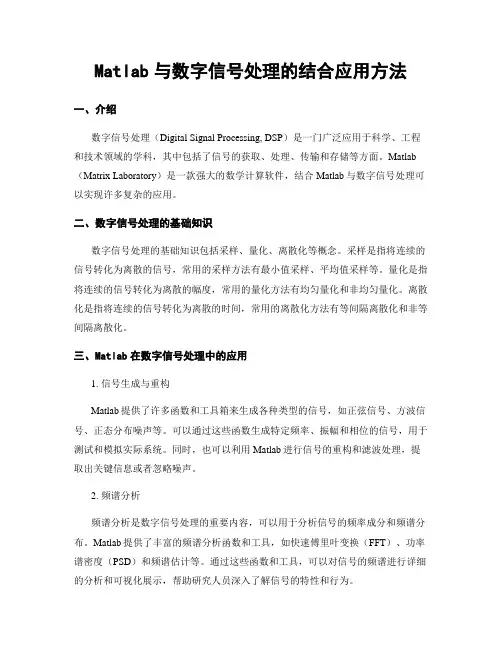

Matlab与数字信号处理的结合应用方法一、介绍数字信号处理(Digital Signal Processing, DSP)是一门广泛应用于科学、工程和技术领域的学科,其中包括了信号的获取、处理、传输和存储等方面。
Matlab (Matrix Laboratory)是一款强大的数学计算软件,结合Matlab与数字信号处理可以实现许多复杂的应用。
二、数字信号处理的基础知识数字信号处理的基础知识包括采样、量化、离散化等概念。
采样是指将连续的信号转化为离散的信号,常用的采样方法有最小值采样、平均值采样等。
量化是指将连续的信号转化为离散的幅度,常用的量化方法有均匀量化和非均匀量化。
离散化是指将连续的信号转化为离散的时间,常用的离散化方法有等间隔离散化和非等间隔离散化。
三、Matlab在数字信号处理中的应用1. 信号生成与重构Matlab提供了许多函数和工具箱来生成各种类型的信号,如正弦信号、方波信号、正态分布噪声等。
可以通过这些函数生成特定频率、振幅和相位的信号,用于测试和模拟实际系统。
同时,也可以利用Matlab进行信号的重构和滤波处理,提取出关键信息或者忽略噪声。
2. 频谱分析频谱分析是数字信号处理的重要内容,可以用于分析信号的频率成分和频谱分布。
Matlab提供了丰富的频谱分析函数和工具,如快速傅里叶变换(FFT)、功率谱密度(PSD)和频谱估计等。
通过这些函数和工具,可以对信号的频谱进行详细的分析和可视化展示,帮助研究人员深入了解信号的特性和行为。
3. 滤波器设计与应用滤波器在数字信号处理中起到了至关重要的作用,可以提取出感兴趣的信号成分或者去除噪声。
Matlab提供了多种滤波器设计方法和工具,如巴特沃斯滤波器、切比雪夫滤波器和最小二乘滤波器等。
通过这些工具,可以根据具体需求设计和应用各种类型的滤波器,实现信号的精确处理和去噪。
4. 声音处理与语音识别Matlab在声音处理和语音识别方面也有广泛应用。
Matlab中的数字信号处理方法与实例
![Matlab中的数字信号处理方法与实例](https://img.taocdn.com/s3/m/a405b575ff4733687e21af45b307e87101f6f805.png)

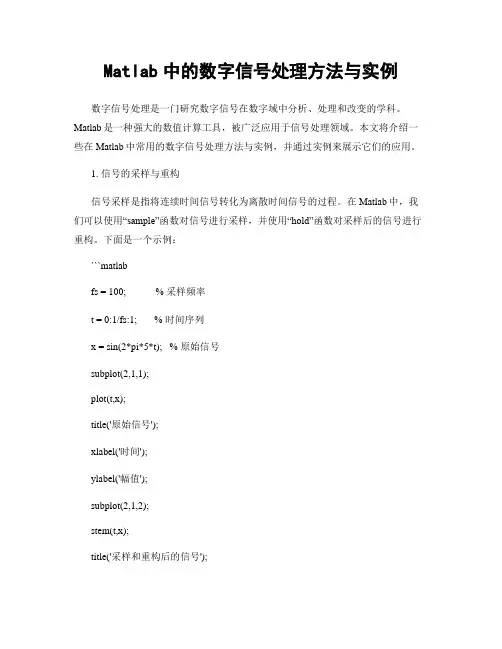

Matlab中的数字信号处理方法与实例数字信号处理是一门研究数字信号在数字域中分析、处理和改变的学科。

Matlab是一种强大的数值计算工具,被广泛应用于信号处理领域。
本文将介绍一些在Matlab中常用的数字信号处理方法与实例,并通过实例来展示它们的应用。
1. 信号的采样与重构信号采样是指将连续时间信号转化为离散时间信号的过程。
在Matlab中,我们可以使用“sample”函数对信号进行采样,并使用“hold”函数对采样后的信号进行重构。
下面是一个示例:```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号subplot(2,1,1);plot(t,x);title('原始信号');xlabel('时间');ylabel('幅值');subplot(2,1,2);stem(t,x);title('采样和重构后的信号');xlabel('时间');ylabel('幅值');```在这个例子中,我们生成了一个频率为5Hz的正弦信号,然后对该信号进行采样和重构。
从结果可以看出,原始信号和重构后的信号基本上是一致的。
2. 信号的频谱分析频谱分析是指将信号从时域转换到频域的过程,可以用来分析信号的频率成分。
在Matlab中,我们可以使用“fft”函数对信号进行傅里叶变换,并使用“abs”函数获取信号的幅度谱。
下面是一个示例,演示如何对信号进行频谱分析:```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号N = length(x); % 信号长度X = fft(x); % 傅里叶变换f = (0:N-1)*(fs/N); % 频率坐标plot(f,abs(X));title('信号的频谱');xlabel('频率');ylabel('幅度');```在这个示例中,我们同样生成了一个频率为5Hz的正弦信号,然后对该信号进行傅里叶变换,并绘制出信号的频谱图。
