0号、1号块支架现浇施工工艺标准,

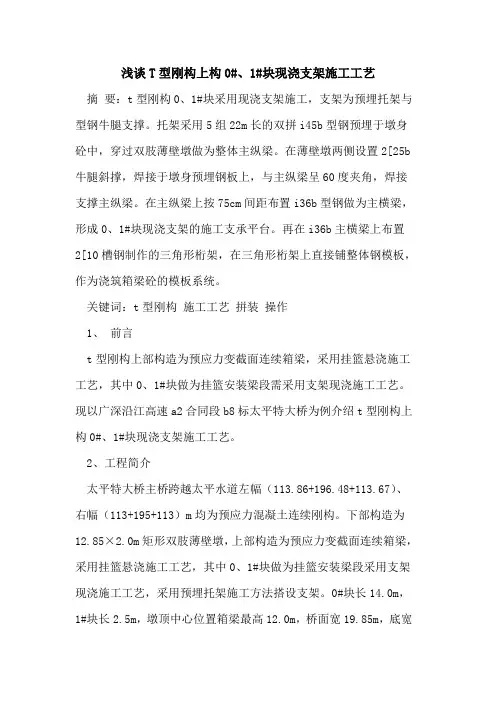

T型刚构上构0#、1#块现浇支架施工工艺
浅谈T型刚构上构0#、1#块现浇支架施工工艺摘要：t型刚构0、1#块采用现浇支架施工，支架为预埋托架与型钢牛腿支撑。
托架采用5组22m长的双拼i45b型钢预埋于墩身砼中，穿过双肢薄壁墩做为整体主纵梁。
在薄壁墩两侧设置2[25b 牛腿斜撑，焊接于墩身预埋钢板上，与主纵梁呈60度夹角，焊接支撑主纵梁。
在主纵梁上按75cm间距布置i36b型钢做为主横梁，形成0、1#块现浇支架的施工支承平台。
再在i36b主横梁上布置2[10槽钢制作的三角形桁架，在三角形桁架上直接铺整体钢模板，作为浇筑箱梁砼的模板系统。
关键词：t型刚构施工工艺拼装操作1、前言t型刚构上部构造为预应力变截面连续箱梁，采用挂篮悬浇施工工艺，其中0、1#块做为挂篮安装梁段需采用支架现浇施工工艺。
现以广深沿江高速a2合同段b8标太平特大桥为例介绍t型刚构上构0#、1#块现浇支架施工工艺。
2、工程简介太平特大桥主桥跨越太平水道左幅（113.86+196.48+113.67）、右幅（113+195+113）m均为预应力混凝土连续刚构。
下部构造为12.85×2.0m矩形双肢薄壁墩，上部构造为预应力变截面连续箱梁，采用挂篮悬浇施工工艺，其中0、1#块做为挂篮安装梁段采用支架现浇施工工艺，采用预埋托架施工方法搭设支架。
0#块长14.0m，1#块长2.5m，墩顶中心位置箱梁最高12.0m，桥面宽19.85m，底宽12.85m，砼数量为850.5m3；箱梁结构设计图如下：太平特大桥t型刚构主墩0#、1#块箱梁结构设计图3、t型刚构0、1#块箱梁现浇支架施工方案太平特大桥0、1#块采用现浇支架施工，支架为预埋托架与型钢牛腿支撑。
托架采用5组22m长的双拼i45b型钢预埋于墩身砼中，穿过双肢薄壁墩做为整体主纵梁。
在薄壁墩两侧设置2[25b牛腿斜撑，焊接于墩身预埋钢板上，与主纵梁呈60度夹角，焊接支撑主纵梁。
在主纵梁上按75cm间距布置i36b型钢做为主横梁，形成0、1#块现浇支架的施工支承平台。

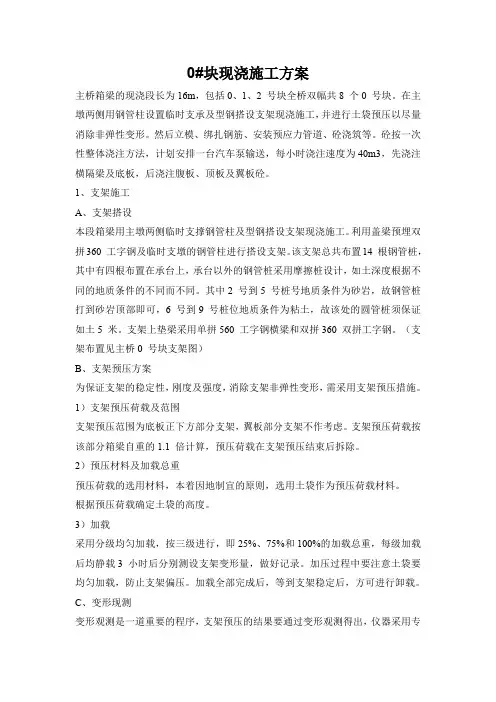

0#块现浇施工方案
0#块现浇施工方案主桥箱梁的现浇段长为16m，包括0、1、2 号块全桥双幅共8 个0 号块。
在主墩两侧用钢管柱设置临时支承及型钢搭设支架现浇施工，并进行土袋预压以尽量消除非弹性变形。
然后立模、绑扎钢筋、安装预应力管道、砼浇筑等。
砼按一次性整体浇注方法，计划安排一台汽车泵输送，每小时浇注速度为40m3，先浇注横隔梁及底板，后浇注腹板、顶板及翼板砼。
1、支架施工A、支架搭设本段箱梁用主墩两侧临时支撑钢管柱及型钢搭设支架现浇施工。
利用盖梁预埋双拼360 工字钢及临时支墩的钢管柱进行搭设支架。
该支架总共布置14 根钢管桩，其中有四根布置在承台上，承台以外的钢管桩采用摩擦桩设计，如土深度根据不同的地质条件的不同而不同。
其中2 号到5 号桩号地质条件为砂岩，故钢管桩打到砂岩顶部即可，6 号到9 号桩位地质条件为粘土，故该处的圆管桩须保证如土5 米。
支架上垫梁采用单拼560 工字钢横梁和双拼360 双拼工字钢。
（支架布置见主桥0 号块支架图）B、支架预压方案为保证支架的稳定性，刚度及强度，消除支架非弹性变形，需采用支架预压措施。
1）支架预压荷载及范围支架预压范围为底板正下方部分支架，翼板部分支架不作考虑。
支架预压荷载按该部分箱梁自重的1.1 倍计算，预压荷载在支架预压结束后拆除。
2）预压材料及加载总重预压荷载的选用材料，本着因地制宜的原则，选用土袋作为预压荷载材料。
根据预压荷载确定土袋的高度。
3）加载采用分级均匀加载，按三级进行，即25%、75%和100%的加载总重，每级加载后均静载3 小时后分别测设支架变形量，做好记录。
加压过程中要注意土袋要均匀加载，防止支架偏压。
加载全部完成后，等到支架稳定后，方可进行卸载。
C、变形现测变形观测是一道重要的程序，支架预压的结果要通过变形观测得出，仪器采用专用精密测量仪器。
1）测点布置支架要设三个观测断面，每个断面设三个测点，即底板两侧、中心处，支架上的点位采用挂钢丝垂球绑钢尺的办法。
高墩现浇箱梁0号块托架设计及施工技术
高墩现浇箱梁0号块托架设计及施工技术一、设计方案现浇箱梁是一种常见的桥梁结构形式，其制作需要一套完整的施工工艺。
在箱梁的施工过程中，0号块托架是一个非常关键的环节，它直接影响着箱梁的制作质量和效率。
设计一套合理可行的0号块托架方案非常重要。
1.现状分析针对目前市场上存在的0号块托架设计方案，存在以下几个问题：-托架结构复杂，安装过程繁琐，制作成本高；-托架的稳定性和承载能力不足，无法满足箱梁的制作要求；-现有托架无法适应不同尺寸的箱梁制作需求。
2.设计原则基于以上原则，我们设计了一款新型的0号块托架。
该托架主要由托板、支撑柱和连接件三部分组成。
托板采用优质钢材制作，表面涂有防腐涂料；支撑柱采用方管结构，具有较强的稳定性和承载能力；连接件采用螺栓连接，方便快捷。
二、施工技术1.准备工作在施工前，需要对现场进行必要的准备工作。
首先要清理施工现场，确保施工区域的平整和清洁；其次要对托架进行检查，确保各部件完好无损；最后要对施工人员进行安全培训，提高他们的安全意识。
2.安装托架在安装托架的过程中，需要按照设计图纸的要求进行，精确的进行定位和调整，保证托架的水平和稳定。
在安装过程中，还要对托架进行加固和支撑，确保其承载能力和稳定性。
3.浇筑混凝土当托架安装完成后，可以进行混凝土的浇筑。
在浇筑过程中，我们需要注意以下几点：-确保混凝土的配合比和质量；-控制浇筑速度和均匀性；-及时对浇筑后的混凝土进行养护。
4.拆除脱模当混凝土达到设计强度后，可以对托架进行拆除脱模。
在拆除过程中，需要注意对托架进行轻拆，避免对混凝土的影响。
同时要注意保护托架的使用寿命，确保其可以多次使用。
5.检查验收在托架拆除后，需要对箱梁进行全面的检查和验收。
检查包括对箱梁的几何尺寸、表面质量、内部空洞等进行检查，确保箱梁的制作质量符合要求。
以上就是关于高墩现浇箱梁0号块托架设计及施工技术的相关内容。
通过合理的设计方案和严格的施工技术，可以保证箱梁的制作质量和效果，提高工程的整体施工效率和质量。
0#块支架法施工
现浇支架拆除
混凝土的标号高，早期强度增长快， 侧模及翼缘板模型在1～2天即可以拆除 （最终拆除时间以试压强度为准）。模板 和支架拆除应按照后支先拆、先支后拆的 顺序进行。总的原则是对称、少量、多次、 逐渐完成，使结构物逐步承受荷载，避免 结构物在卸架过程中发生开裂等质量事故。 卸落量开始宜小，以后逐渐增大。在纵向 应对称均衡卸落，在横向上应同时一起卸 落。卸架顺序从两悬臂端、跨中部分逐一 向支点位置卸落。卸架时应设专人观察梁 体是否有开裂现象。托架卸落时要等悬臂 浇筑到梁体的第3段后才开始卸落。
混凝土施工
0号段混凝土施工的顺序，尽量沿线路前进方向左右对称 浇筑，以墩顶为界两悬臂端及墩顶隔板要求前后对称分层浇 筑分层厚度不得大于30cm 。混凝土浇注时应用串筒下料，混 凝土自由下落高度不超过2m，严防混凝土产生离析。若梁体 太高，灌注时应在侧板上开口灌注。 设专人进行混凝土振捣。采用插入式振动器，移动间 距不应超过振动器作用半径的1.5倍，与侧模应保持50～ 100mm距离，插入下层混凝土50～100mm，每处振动应垂直、 自然地插入混凝土中，该处振捣完毕后应边振动边慢慢提出 振动棒，应避免振动棒碰撞模板、钢筋和其它预埋件。每一 振动部位，必须振动到该处混凝土密实为止，一般为20～30s， 以混凝土不再下沉及冒泡、表面呈现平坦、泛浆为止。
模板工程
现浇支架拆除 临时支座（钢支柱）拆除
大吨位盆式橡胶支座安设
永久支座安装前，按规定复查其规格及产品合 格证，并进行配套检查，同时对支承垫石顶面进行 凿毛，对锚栓孔位置、孔径大小与深度进行检查并 将孔内清理干净，对支座中心放线。支座安装过程 中，上下板整体吊装。为防止上、下板间相互错动， 先预以临时固定，支座下板按设计标高进行调整后 再用钢楔块调整。下锚栓旋紧螺母后在预留孔内填 塞环氧树脂砂浆，下板与垫石顶面间空隙则直接干 砸砂浆，支座按设计中心线布置，支座顶面四角高 差不得大于2mm。 永久支座安装预偏量设置，应根据合龙段施工 时的温度计算预偏量。支座预偏量设置可委托支座 生产厂家协助完成。
现浇连续梁施工工艺
现浇连续梁施工工艺1、挂篮悬浇连续梁施工(1)连续梁施工工艺流程(2)连续梁0#块施工①0#块托架0#块托架是0#块箱梁砼现浇的主要承重结构，要求其具有足够的强度和刚度。
因主墩墩身较高，故搭设悬臂式托架较为经济，先在本桥主墩顶处用万能杆件和型钢组成支架和托架，预压后灌注A0号段，在A0号段上安装轻型挂篮，并进行预压，采用连体挂篮灌注A1号梁段，A1号节块预应力施工结束后，挂篮解体，开始对称悬臂浇筑其它标准节块，并保证桥梁主墩的两个T构基本同步；标准节块施工的同时，完成边跨现浇段的墩旁支架搭设、混凝土浇筑。
在当日最低温度时，灌注中跨、边跨合龙梁段混凝土，形成连续梁。
按照先中跨合龙后边跨合龙的步骤进行体系转换，完成连续梁的主体施工。
a.托架设计托架采用2［25的槽钢加工成三角桁架，墩身每侧设4片，通过预埋钢板同墩身连为一体。
托架各节点均采用焊接联接，以减少托架的非弹性变形。
上铺设型钢立柱和方木纵梁。
托架搭设完毕后采用吊挂水箱法进行等载预压。
b.模板安装A0号块外侧模板利用挂篮的侧模配一定的特制钢模板；内模采用挂篮内模骨架和模板，钢管架支撑；底模采用在托架上设方木骨架，上铺竹胶板面板；横隔板模板采用竹胶板面板，后衬10x10cm方木骨架。
为保证模板结构尺寸，模板之间设对拉杆予以固定。
c.钢筋及预应力管道安装A0号块钢筋种类、数量大，构造复杂。
施工前对所有的钢筋大样进行复核使之与箱梁的尺寸相对应，制定A0号块箱梁及其横隔板钢筋绑扎方案，分清绑扎先后顺序使箱梁钢筋与横隔板钢筋绑扎交错进行，互相协调。
钢筋在钢筋棚集中加工，现场绑扎成型。
A0号块集中了该桥大部分纵向顶板束管道，管道预埋时每隔50cm以φ8定位钢筋焊于梁体钢筋骨架上，以保证管道定位准确牢固。
为防止水泥浆渗入波纹管，堵塞预应力管道，混凝土浇筑前在纵向管道内插入略小于管道直径的PVC管。
d.混凝土施工一次浇筑完成。
在浇筑腹板混凝土时，在内模侧面开设窗口，使部分混凝土从窗口灌入，保证腹板下部混凝土浇筑密实。
0#、1#块施工方案
0#～2#块现浇施工技术方案0#～2#块现浇段长16m，梁高7.393m～8.00 m，根据现场实际情况，采用满堂式碗扣支架现浇法施工。
现浇梁段的施工顺序为：测量放线→搭设碗扣支架→支架预压→安设支座→铺设底模及侧模→绑扎底板钢筋及预应力管道→绑扎腹板钢筋及预应力管道→支立内模板→绑扎顶板钢筋及预应力管道→浇筑砼→养生。
一、0#、1#块施工1、测量放线：根据梁体自重、支架模板重量及型钢的受力弯矩，计算出砼方桩横向、纵向间距。
然后在承台上根据计算出的间距弹出墨线，墨线的交点即是砼方桩的位置。
（见0#～2#块现浇示意图）2、拼装支架：在承台上根据墨线点位置，把预制好的砼方桩用塔吊吊放就位，然后用小型钢把砼方桩连接一起，使之稳定。
在砼方桩上纵向放置2I40型钢，纵向型钢上放置I32型钢，然后铺设10X15cm 方木，在方木上搭设碗扣支架，支架每2.0米加一道剪刀撑，并在支架周边拉通与墩身箍紧，以确保支架体系的稳定。
支架的高度用顶托和底托进行调整，支架调整好以后在顶托上纵向铺设10X15cm方木，横向铺设10X10cm方木，方木上满铺4㎝木板。
（见0#～2#块现浇示意图）3、支架预压：为保证结构混凝土的施工质量，应对搭设好的支架进行预压，以消除支架和模板的非弹性变形，并提供预拱度值。
首先设立沉降观测点：沿箱梁每2.0米设置一个沉降观测断面，每个断面（半幅）设置5个观测点，分别设在箱梁的两翼板边缘、两腹板位置和箱梁的中心位置，先测定观测点的初始标高。
然后采用砂袋按梁体荷载分布配置压重，压重按箱梁自重1.1倍分级加载，加载重量为箱梁自重30％→60％→110％，每级荷载加完后，进行一次沉降观测，待加至110％后每2小时观测一次，并作好记录。
直至不在沉降（沉降小于2mm）根据预压后的测试结果，算出支架变形值，确定预拱值，据以调整底板标高。
4、安设支座及临时固结4.1支座安放：在墩顶放出支座垫石的位置尺寸线，凿除墩顶垫石范围内表面混凝土并清扫干净，绑扎钢筋、支立模板并预埋好支座螺栓，待监理工程师验收合格后，浇筑支座垫石砼,待垫石混凝土强度满足设计要求后,用全站仪放出支座中心点位置,并用墨线弹出支座的纵横中轴线，用吊机辅助安放好永久支座。
挂蓝0#预压施工方案
1.施工方案概述本方案0＃段及1#段采用支架现浇。
0#块位于墩身之上，其主要重力都由墩身直接承担，而1#块主要重力靠支架系统承担，1#块重约145.7t，安全系数考虑1.2，因而要求支架系统承载力为174.84t。
由于箱梁翼缘板重量较小，故对翼缘板位置的模板不进行加载预压。
故箱梁主体部分预压承载力为153t现将挂篮系统分为支架现浇段和挂篮悬浇段两个部分进行预压。
根据本桥的实际情况采用钢筋加载相结合的方法预压。
预压的工艺流程如下：2.预压施工2.1工艺流程各步骤具体操作2.1.1预压具体方法压重材料采用钢筋，用塔机将钢筋吊至现浇段底模上进行模拟加载。
2.1.2箱梁底模板检查铺设好箱梁底模板，将底模板顶面标高尽量调整到箱梁底设计标高（包括设计预拱度及施工调整值），同时加强对底模板下桁架的检查，确保支架与模板之间相邻面接触紧密，无明显缝隙。
2.1.3布置测量标高点布置测量标高点并记录每点的初始标高值H1。
在底模上顺桥向共布设3个测量断面，考虑到压载范围不易布点和进行后续测量，根据实际情况在断面位置布9个观测点。
测出各点的初始标高值H并做好记录。
为了便于布载后及卸载前各点标高的测量，在测量点位置用红油漆做好记号。
观测点分布如下图：路线中心线路线中心线观测点布置图2.1.4模拟加载计算由于箱梁翼缘板重量较小，故对翼缘板位置的模板不进行加载预压。
因此将箱梁断面分为顶底板、腹板两个计算区，分别对计算区进行混凝土重量计算，以确定模拟加载重量。
腹板计算区顶底板计算区腹板计算区顶底板计算区1#块计算简图顶底板混凝土重量G顶底=0.28*8.5*3.75*2.6+（0.7+0.63）/2*8.5*3.75*2.6 = 78.32 吨G上倒角=0.3*1.3/2*3.75*2*2.6= 3.80吨G下倒角=0.3*0.4/2*3.75*2*2.6=1.17吨G =78.32+3.8+1.17=83.29吨 腹板混凝土重量G = 0.6*（3.558+3.9）/2*3.75*2*2.6=43.6吨根据以上计算结果，考虑预压系数，各堆载区计算重量如下： 底、顶板区堆载重量：G = 83.29*1.2=99.95 吨 腹板区堆载重量： G = 43.6*1.2=52.36吨 合计重量为： 99.95+52.36=152.31吨 材料预备：钢筋160吨。
0号、1号块支架现浇施工工艺标准,
1适用范围落地式支架主要以承台为支架基础，承台尺寸较小时可在承台侧面周围预埋钢板安装牛腿，或在承台周围布设钻孔桩、钢管桩、粉喷桩等作基础；承台周围地基承载力较大时可将地基硬化处理后，直接将支架布设在地基基础上。
一般情况下，落地式支架适用于连续刚构桥梁墩身高度小于20m的0号、l号块施工。
非落地式支架一般由万能杆件拼装而成，由托架、预埋件、垫梁、底模支架组成，通常适用于连续刚构桥梁墩身高度大于20m的0号块施工。
2 主要应用标准和规范2.0.1 中华人民共和国行业标准〈〈公路桥涵施工技术规范》(JTJ 041-2000)。
2.0.2 中华人民共和国行业标准〈〈公路桥涵设计通用规范》(JTG D60-2004)。
2.0.3中华人民共和国行业标准〈〈公路工程质量检验评定标准》(土建工程) (JTGF80/1-2004)。
2.0.4 中华人民共和国行业标准〈〈公路工程施工安全技术规程》(JTJ 076-95)。
2.0.5 中华人民共和国行业标准〈〈公路工程水泥及水泥混凝土试验规程》(JTGE30-2005)。
3施工准备3.1 技木准备1适用范围落地式支架主要以承台为支架基础，承台尺寸较小时可在承台侧面周围预埋钢板安装牛腿，或在承台周围布设钻孔桩、钢管桩、粉喷桩等作基础；承台周围地基承载力较大时可将地基硬化处理后，直接将支架布设在地基基础上。
一般情况下，落地式支架适用于连续刚构桥梁墩身高度小于20m的0号、I号块施工。
非落地式支架一般由万能杆件拼装而成，由托架、预埋件、垫梁、底模支架组成，通常适用于连续刚构桥梁墩身高度大于20m的0号块施工。
2 主要应用标准和规范2.0.1 中华人民共和国行业标准〈〈公路桥涵施工技术规范》(JTJ 041-2000)。
2.0.2 中华人民共和国行业标准〈〈公路桥涵设计通用规范》(JTG D60-2004)。
2.0.3中华人民共和国行业标准〈〈公路工程质量检验评定标准》(土建工程) (JTGF80/1-2004)。
巴江河特大桥连续梁0号及1号块施工技术
第３ ４卷 第 ２ ９期
・
３４ ・ ３
２ ０８年 １ ０ ０月
山 西 建 筑
ＳＨＡＮＸＩ ＡＲ ＣＨＩ ＴＥ（ ＵＲＥ
Ｖｏ ． ４ Ｎｏ． ９ Ｉ３ ２ Ｏｃ ． ２ ０ ｔ ０８
文 章 编 号 ：０ ９６ ２ （０ ８２ —３ ４０ １ ０ —８ ５ ２０ ｝９０ ３ —２
组 成 整 个 支 架 系 统 ， 支 架 上 铺 设 底 、 模 ， 压 后 进 行 ０号 块 ， 在 侧 预 １号块 浇筑 。具 体 方 案 如 下 。 布 置 。立 杆 上 下 设 底 托 和 顶 托 ， 用 顶 托 来 调 整 底 板 的 立 模 标 利
高。底托 支撑 在型钢 分配梁 、 台方木 以及 混凝土垫 梁上 ， 承 顶托 上面设置 １ ｍ×１ ｍ方木 ， ０ｃ ５ｃ 方木上铺设定型钢模板作为底模 。
ｌ号 块施 工过 程 中 常见 的 问题 。 关键词 ： 续梁 ， 连 施工 技 术 ， 大桥 ， 架 特 支 中 图分 类号 ： ４ ５ ４ Ｕ ４ ． 文献标识码 ： Ａ ２Ｉ５ ｂ 字钢 ， 度 为 ３ ３ 悬 出承 台 ２ ０ｍ， 上 按 ６ ｎ间 ６ 工 长 ．５ｍ， ． 其 ０ｅ Ｉ
１ 特长 隧道 多断面掘进 施 工通风技 术 ［］ 西部探 矿 Ｊ． 协调 ， 至严重影 响施工进 度及施工 人员 的身 体健康 。因此 ， 甚 我 ［ ］ 张 开顺 ． 们在强化施工环境质 量意识 的 同时 ， 实加强 通风 系统的管理 ， 切 挂接 风管并修 补破 洞 ， 车辆在 洞内行驶 时 ， 扬起 的尘土较大 ， 因此
一
７ 施 工通风 管理
个重要 问题摆在各级施工管理部 门的议 事 日程上 ， 从设备 的选
根据实 际调 查 了解 ， 多数 施工 单 位对施 工通 风 工作 不够 重 型到完善和创新管理模 式 ， 而使其走 向规 范化 的轨道 ， 从 为确保
连续梁桥支架现浇0#块施工工艺标准
连续梁桥支架现浇0#块施工工艺标准1适用范围适用于挂篮施工连续梁桥支架现浇0#块的施工。
2主要应用的标准和规范2.1《公路桥涵施工技术规范》（JTJ 041-2000）2.2《公路桥涵地基与基础设计规范》（JTG D63-2007）2.3《公路桥涵钢结构与木结构设计规范》（JTJ025-86）2.4《钢结构设计规范》（GB 50017-2004）2.5《公路工程施工安全技术规程》（JTJ076-95）3施工准备3.1技术准备3.1.1依据施工图计算荷载：包括0#块钢筋砼的重量、0#块底模及侧模的重量、施工人员及倾倒和振捣砼所产生的荷载、支架自身的重量等，利用现场现有的材料进行初步设计支架的组合型式，并进行总体的布置。
支架的布置以尽量减少与永久结构的冲突为原则。
3.1.2支架型式的选择支架型式的选用应结合现场设备及施工条件与墩身高度，还应考虑经济成本尽可能的就地取材，可采用少支点或者满堂支架，并应保证0#块的施工质量和操作安全。
3.1.3测量工作准备对监理工程师批复的导线水准资料进行重新复测，同时制定轴线及标高控制措施。
3.1.4试验准备工作试验工程师应根据本单位以往施工经验和实际进场材料进行配合比的设计和优化。
3.1.5在0#块施工前对现场技术员及所有参与施工的一线工人进行详细的技术和安全交底，确保0#块的施工质量和安全。
3.2材料准备3.2.1支架搭设所用材料钢管桩、钢板、贝雷、槽钢、工字钢、钢管、扣件、门式支架、碗扣钢管等。
3.2.2按照图纸设计的各种规格的钢筋钢绞线、0#块施工所需的模板及已报送监理组审批的砼配合比。
由于一般0#块体积较大还应备好足够的质量较高的砂石料，以保证砼成品质量。
3.3机具准备3.3.1吊装设备：根据钢管桩和振动锤的起吊重量、高度选择相应型号吊车起吊。
可用卷扬机、手拉葫芦等调节垂直度。
卷扬机的吨位和台数及手拉葫芦的选择，依据实际需要而定。
3.3.2打拔钢管桩设备：采用振拔锤。
浅析悬臂梁桥0#(1#)块施工质量控制
环球市场施工技术/-193-浅析悬臂梁桥0#(1#)块施工质量控制胡东锋身份证号码：4101031981****2419摘要：当前，随着我国高速公路的快速发展，大跨境桥梁受到了建设单位和设计单位的广泛采用，悬臂浇筑法(又称挂篮施工方)是大跨径桥梁普遍采用的方法。
文章以南县至益阳高速公路南洞庭胜天特大桥为实例，重点对悬臂现浇基准块的施工进行方法进行分析，从施工步骤到主要控制要点进行全面阐述，旨在提高施工质量控制水平，以确保工程质量。
关键词：悬臂梁桥; 0#(1#)块;质量控制1工程概况南洞庭胜天特大桥38跨至41跨为变截面连续箱梁，跨径布置为87.95+2×140+85米，单幅悬浇箱梁采用单箱单室界面，箱梁顶宽12米，底板宽度6.5米，悬臂宽度2.75米，梁高3.2~8.5米，顶板厚度30cm，底板厚度由支点至跨中从32cm ~100cm。
0号(1号)块段采用墩顶托架现浇。
2 施工方法概述2.1临时固结与支座安装由于桥墩与梁采用支座连接方式，正式支座不能承受施工中产生的不平衡力矩，故须设置临时固结支座砼块，用以临时固结锁定梁体，平衡施工中产生的不平衡力矩。
墩顶砼浇筑前按照设计图纸要求预埋临时固结钢筋，钢筋外露长度达到伸入0#块梁体搭接长度要求；每个墩顶设置2个临时支座砼块。
为了便于临时支座的拆除，临时固结设置一层硫磺砂浆夹层，在其中部布置800W 电阻丝，可同时通电拆除临时支座。
施工时注意混凝土配合比控制和浇筑振捣，养生等环节，严格控制临时支座高程，高程为远端和近端的梁底面高程。
支座安装时，在支座垫石上准确测量放线，画出支座的安装线，然后在支座垫石预埋的地脚螺栓孔里安装地脚螺栓，并用采用ZYG-IV 无收缩高强灌浆料灌注地脚螺栓孔。
根据设计图纸分清单向、纵向，横向、固定，确定支座的安装方向。
2.2 托架搭设安装与预压2.2.1托架搭设：0#(1#)块支架是施工的关键，在设计时要考虑其有足够的刚度和承载能力，准确的计算在浇筑混凝土过程中结构的弹性变形和非弹性变形，确保施工质量。
连续梁桥支架现浇0#块施工工艺标准
连续梁桥支架现浇0#块施工工艺标准1适用范围适用于挂篮施工连续梁桥支架现浇0#块的施工。
2主要应用的标准和规范2.1《公路桥涵施工技术规范》（JTJ 041-2000）2.2《公路桥涵地基与基础设计规范》（JTG D63-2007）2.3《公路桥涵钢结构与木结构设计规范》（JTJ025-86）2.4《钢结构设计规范》（GB 50017-2004）2.5《公路工程施工安全技术规程》（JTJ076-95）3施工准备3.1技术准备3.1.1依据施工图计算荷载：包括0#块钢筋砼的重量、0#块底模及侧模的重量、施工人员及倾倒和振捣砼所产生的荷载、支架自身的重量等，利用现场现有的材料进行初步设计支架的组合型式，并进行总体的布置。
支架的布置以尽量减少与永久结构的冲突为原则。
3.1.2支架型式的选择支架型式的选用应结合现场设备及施工条件与墩身高度，还应考虑经济成本尽可能的就地取材，可采用少支点或者满堂支架，并应保证0#块的施工质量和操作安全。
3.1.3测量工作准备对监理工程师批复的导线水准资料进行重新复测，同时制定轴线及标高控制措施。
3.1.4试验准备工作试验工程师应根据本单位以往施工经验和实际进场材料进行配合比的设计和优化。
3.1.5在0#块施工前对现场技术员及所有参与施工的一线工人进行详细的技术和安全交底，确保0#块的施工质量和安全。
3.2材料准备3.2.1支架搭设所用材料钢管桩、钢板、贝雷、槽钢、工字钢、钢管、扣件、门式支架、碗扣钢管等。
3.2.2按照图纸设计的各种规格的钢筋钢绞线、0#块施工所需的模板及已报送监理组审批的砼配合比。
由于一般0#块体积较大还应备好足够的质量较高的砂石料，以保证砼成品质量。
3.3机具准备3.3.1吊装设备：根据钢管桩和振动锤的起吊重量、高度选择相应型号吊车起吊。
可用卷扬机、手拉葫芦等调节垂直度。
卷扬机的吨位和台数及手拉葫芦的选择，依据实际需要而定。
3.3.2打拔钢管桩设备：采用振拔锤。
连续梁支架法现浇施工方案
连续梁0#段支架法现浇施工方案一、0#段施工施工流程支架拼装完成→支架预压→分片吊装外侧模板→安装底模板→绑扎底板钢筋→安装底板纵向预应力管道→绑扎腹板钢筋→安装腹板纵向预应力管道→安装竖向预力筋及管道→安装内模板→绑扎顶板钢筋→安装顶板纵向、横向预应力管道→穿好横向预应力筋→搭设混凝土浇筑工作平台→浇筑混凝土→养生→拆模→穿钢绞线束→施加预力→压浆。
（1）支架搭设0#段采用盘扣式满堂支架搭设。
某桥的主墩承台尺寸为10.6m×14.6m，而0#块支架尺寸为10.6m×11.2m，主墩承台尺寸为9.0×11.0m，承台顶面可作为支架基础，横向承台两侧各加1m宽作为人行道支架基础。
支架搭设采用直径48mm，壁厚3.5mm标准碗扣式脚手架，底模下脚手架立杆的纵向间距为30cm，横向间距根据箱梁对应位置分别设为：底板下为60cm，腹板处为30cm、翼缘板处脚手架横向间距为90cm，沿梁高方向支架步距为120cm，方木按横桥向30cm布置。
侧面模板采用挂篮模板，底模和内模采用钢木组合模板，支架顶端从下往上纵向14工字钢、横向12×12cm方木，支架底端纵向铺设15×15cm枕木。
支架计算见附注。
在0#段以外各搭设支架用做工作平台使用。
为方便工人上下，搭设扶梯通道，并用密目网防护，保证工人上下行的安全。
（2）支架预压为防止灌注的梁段因支架下沉造成混凝土出现裂缝，并保证梁段的线形与设计一致，除应提高支架刚度，减小支架上部结构变形外，还应对支架进行预压。
预压荷载取设计荷载120％，满载后持荷时间不小于24h。
加载时按照50%、100%、120%设计荷载分三级加载（采用砂袋或钢筋、钢绞线，起重机吊装）加载时注意加载重量的大小和加荷速率，使其与地基的强度增长相适应，待地基在前一级荷载作用下，观测地基沉降速度已稳定后，再施加下一级荷载，特别是在加载后期，更要严格控制加载速率，防止因整体或局部加载量过大、过快而使地基发生剪切破坏。
支架现浇施工的工艺步骤
支架现浇施工的工艺步骤
1. 模板安装：按照设计要求搭建支架模板，调整好支模桩布置、水平和垂直度。
2. 布置钢筋：按图纸要求将钢筋布置于模板内，钢筋连接方式要符合设计要求。
3. 构筑支架：支架施工前需要选用合适的支架，支架的高度、间距、位置等应符合设计要求，并在支架的底部和顶部加入施工钢管。
4. 现浇混凝土：现浇混凝土时应先按比例将水泥、沙和石子混合均匀，再灌入模板内。
5. 象口处理：待混凝土稍干后，需对象口进行处理，及时采用耐用密封材料封堵。
6. 保养施工：在混凝土初凝期内，要进行必要的施工保养工作，防止萎缩和开裂。
7. 拆模处理：混凝土达到规定强度后，需要对模板进行拆卸处理，或使用模板拆卸器拆除模板。
8. 后续处理：完成支架现浇混凝土施工后，需要对现场进行清理，还原场地施工环境。
0号、1号块支架现浇施工工艺标准,
0号、1号块支架现浇施工工艺标准FHEC - QH -45 -1 -20071 适用范围落地式支架主要以承台为支架基础，承台尺寸较小时可在承台侧面周围预埋钢板安装牛腿，或在承台周围布设钻孔桩、钢管桩、粉喷桩等作基础；承台周围地基承载力较大时可将地基硬化处理后，直接将支架布设在地基基础上。
一般情况下，落地式支架适用于连续刚构桥梁墩身高度小于20m的0号、l号块施工。
非落地式支架一般由万能杆件拼装而成，由托架、预埋件、垫梁、底模支架组成，通常适用于连续刚构桥梁墩身高度大于20m的0号块施工。
2 主要应用标准和规范2.0.1中华人民共和国行业标准《公路桥涵施工技术规范》(JTJ 041-2000)。
2.0.2中华人民共和国行业标准《公路桥涵设计通用规范》( JTG D60-2004)。
2.0.3中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）( JTGF80/1-2004)。
2.0.4 中华人民共和国行业标准《公路工程施工安全技术规程》( JTJ 076-95)。
2.0.5中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》(JTGE30-2005)。
3 施工准备3.1 技木准备3.1.1根据结构设计要求及现行有关规范、规程等要求，进行支架设计，绘制支架及相关构件的细部图。
支架的一般类型如图3.1. 1-1。
1)落地满堂式门式支架（具体设计形式见图3.1.1-1）要点：落地式支架主要以承台为支架基础，承台尺寸较小时可在承台侧面周围预埋钢板安装牛腿，或在承台周围布设钻孔桩、钢管桩、粉喷桩等作基础；承台周围地基承载力较大时可将地基硬化处理后，直接将支架布设在地基基础上，但施工时要注意进行预压处理，最大限度消除地基沉降，防止承台和地基承载力不同造成的支架沉降差。
在支架上摆放纵横向方木、槽钢或工字钢作为底模、侧模纵横肋，底模、侧模亦可采用定型框架结构钢模。
2)落地柱式支架（如图3.1.1-2）要点：落地混凝土立柱框架式支架采用钢图3.1.1-2落地柱式支架示意筋混凝土墩柱加系梁形成框架式承力结构，如图3.1.1-2将大钢管改为受力相当的混凝土柱即可。
高墩现浇箱梁0号块托架设计及施工技术
高墩现浇箱梁0号块托架设计及施工技术一、设计目标和要求高墩现浇箱梁0号块托架是用来支撑和固定箱梁模板的重要设备，设计时需要考虑以下目标和要求：1. 托架结构要稳定，能够承受模板和混凝土的重量，并能够经受施工过程中的动荷载和震动。
2. 设计要满足现场施工条件，并能够适应模板的安装和拆除作业。
3. 托架的设计应考虑施工中的安全要求，确保工人操作的安全。
4. 设计要满足现场的施工工艺要求，便于施工人员操作和管理。
二、托架的主要结构和构件1. 托架主体结构：托架主体由托臂、立柱、连墙板、连接件等组成。
托臂支撑模板，立柱固定托臂，连墙板固定立柱，连接件连接托臂、立柱和连墙板。
2. 托臂：托臂采用钢管焊接而成，具有足够的强度和刚度，长度根据实际情况而定。
3. 立柱：立柱采用钢管焊接而成，一般直径为60mm，高度根据实际情况而定。
4. 连墙板：连墙板采用钢板焊接而成，一般厚度为6mm，长度根据实际情况而定。
5. 连接件：连接件采用高强度螺栓连接，连接件的数量和位置根据实际情况而定。
三、施工步骤1. 准备工作：在施工现场清理垃圾和杂物，确保施工区域整洁；检查托架材料和设备是否齐全，确保质量合格；准备好施工所需的安全设施和工具。
2. 安装立柱：根据设计要求，在墩身上设置立柱，并通过螺栓固定。
3. 安装托臂：根据设计要求，在立柱的顶部焊接或连接托臂，确保托臂与立柱垂直，且有足够的刚度和强度。
4. 安装连墙板：根据设计要求，在立柱之间焊接或连接连墙板，确保连墙板与立柱间距均匀，且有足够的强度和刚度。
5. 调整托架：根据实际情况，对托架进行调整，使其与箱梁模板紧密接触，并固定好。
6. 施工检查：对托架进行检查，确保其稳定可靠；对施工现场进行检查，确保没有安全隐患。
7. 施工完成：托架安装完成后，对其进行标识和记录，方便日后的维护和管理。
四、施工注意事项1. 施工前应对施工现场进行认真检查，确保安全。
2. 托架的安装应按照设计要求进行，并注意调整和固定。
0#块支架法施工
端模安装：端模是保证0号段端部及预应力管道成型要求的关键环节之一。端 模采用3的钢板制作，将钢板放在平台上，将设计预应力管道、钢筋的位置准确布 置在钢板上，然后割出预应力管道和钢筋的预留孔，预留孔的直径应大于预应力 管道和钢筋直径的2～3。应在底模和侧模内侧准确放测出端模的设计位置线，采 用内拉外支撑加固定位。在安装纵向预应力管道和钢筋时，将其从端模预留孔的 相应位置穿入和穿出。在混凝土浇注前，用棉纱堵塞端模上预留孔的缝隙，以防 止漏浆。
浇筑长度选择原则:若在其梁段长度上拼装挂篮很困难时，原则上可考虑主梁1号节段与0号 节段同时浇注施工。
施工原则:浇筑完成后，混凝土初凝前，应用通孔器检查全部的预应力管道。
0号段施工工艺流程
墩身施工、预埋托架钢板锚筋→临时支墩施工→现浇支架施工→在支架上铺设底模 →安装外模板→安装底板、腹板、隔墙钢筋→预应力管道安装→安装内模→纵向预 应力管道及堵头模板安装→灌注混凝土→养护→拆模→穿束→张拉预应力筋→压浆。
0#块支架法施工
0号段是连续梁施工的起始段，结构受力复杂，梁段高、节段长、混凝土数量大、各向 预应力管道布置密集交错，给施工带来较大的困难。因此应根据结构施工特点制定安全 可靠、经济实用的施工方案。
现浇落地式支架结构 常用的落地式支架有钢管支架、万能杆件式支架和碗扣式支架。具体采用哪一 种支架形式，应根据现场确定。
谢谢
臂端、跨中部分逐一向支点位置卸落。卸架时应设专人观察梁体是否有开裂现象。托架卸落时要等悬臂筑到梁体的第3段后才开始卸落。
临时支座（钢支柱）拆除
待边跨合拢段终张拉，并压浆完毕后，才可解除中支墩的临时支墩约束。 解除临时支撑约束时，先对临时支墩内预应力钢筋进行放张，然后对设在临时支 墩墩顶的2厚的硫磺砂浆内的电阻丝进行通电，对硫磺砂浆层进行加热，使之软化， 落梁，进行体系转换。 通电时应注意临时支墩的通电应一致，使硫磺砂浆层软化速度一致。在移除临时 支墩后，应注意梁体的外观质量，对梁体底板临时支座（钢支柱）位置的混凝土 应打磨光滑。
高墩现浇箱梁0号块托架设计及施工技术
高墩现浇箱梁0号块托架设计及施工技术一、设计原则：1. 安全可靠：托架设计要满足强度、刚度、稳定性等要求，保证施工人员的安全。
2. 经济合理：托架设计要尽量减少材料使用量，降低成本。
3. 施工工艺合理：托架设计要与施工工艺相适应，方便施工操作。
二、托架结构设计：1. 托架形式：采用单排托架形式，即每个0号块设置一排托梁。
2. 托架材料：托梁采用Q345B钢材，具备较高的强度和刚度。
3. 托架高度：托架高度根据0号块尺寸以及施工要求确定，一般在2.5-3米之间。
4. 托架间距：托架间距根据0号块尺寸以及托梁的强度和刚度来确定，一般为2-2.5米。
5. 托架布置：托架按照0号块的长度方向布置，布置密度一般为每米2-3个托梁。
三、托架施工技术：1. 托架安装：根据设计要求，在施工区域铺设基础，然后安装托梁。
托梁的安装要保证水平度和平整度，使用水平仪进行调节。
2. 托架调整：根据箱梁0号块的尺寸和几何形状，对托架进行调整，使其与0号块接触面紧密贴合。
3. 托架固定：对托梁进行固定，一般采用膨胀螺栓和预埋螺栓进行固定。
固定螺栓要保证固定牢固，不得有松动现象。
4. 托架检查：进行托架的检查，检查托架的安装、调整、固定等情况是否符合要求。
如有不符合要求的情况，及时进行调整和修正。
5. 托架拆除：当0号块混凝土达到设计强度要求后，进行托架的拆除。
拆除过程中要注意安全，拆除后要对托架进行清理和保养。
四、施工注意事项：1. 托架安装过程中要注意现场施工人员的安全，采取必要的防护措施。
2. 托架安装要保证水平度和平整度，否则会影响0号块的施工质量。
3. 托架固定要牢固可靠，不得有松动现象。
4. 施工期间要进行托架的定期检查，及时发现并处理问题。
5. 拆除托架时要注意安全，避免托梁倾倒造成人员伤亡。
箱梁0号块托架设计及施工技术的关键在于设计合理的托架结构和合适的施工工艺，要保证安全、经济和合理方便的原则。
在施工中要严格按照设计要求进行操作，确保托架的安装质量和施工效果。
连续刚构0号块及1号块托架施工技术
托架顶 面布 置钢砂 箱 。 于调整 梁底 高度 和方 便拆 模 。 用
全桥共 有 ４个 ０号块 ， 每个 ０号 块长 １ 由 Ｃ ０ 砂 箱顶 面 布置 ４根 Ｉ５ １ ｍ， ５ ４ ａ热 轧普通 工 字钢 作为 横梁 ， 横 混 凝 土浇 筑而 成 。 ０号块 在竖 向共 分 ４道横 隔板 ， 隔 梁 上 布 置 ２ 横 ０根 Ｉ８ ２ ａ热 轧 普 通 工 字 钢作 为 纵 梁 ， 中 其 腹板 ８根 ， 底板 ６根 。 板 位 置 及厚 度 均 与薄 壁 墩 身相 对应 ， 隔板 上 均 设 有 翼 板 ６根 ， 横
