数控铣床工作台毕业设计
数控铣床工作台仿真实验系统开发设计 机电一体化毕业论文

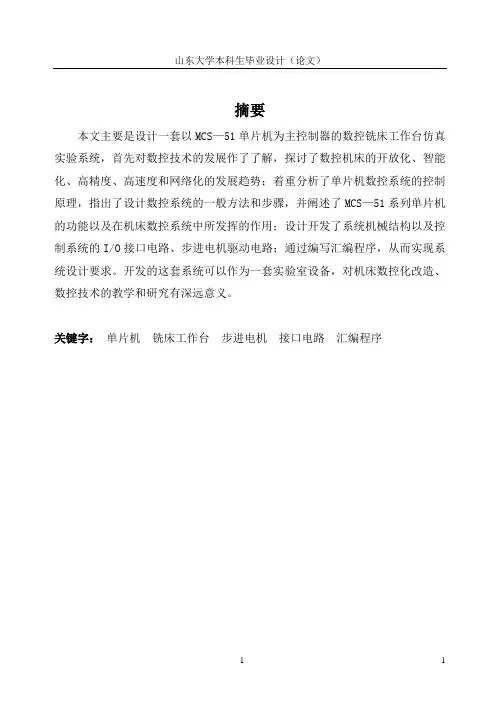

摘要本文主要是设计一套以MCS—51单片机为主控制器的数控铣床工作台仿真实验系统，首先对数控技术的发展作了了解，探讨了数控机床的开放化、智能化、高精度、高速度和网络化的发展趋势；着重分析了单片机数控系统的控制原理，指出了设计数控系统的一般方法和步骤，并阐述了MCS—51系列单片机的功能以及在机床数控系统中所发挥的作用；设计开发了系统机械结构以及控制系统的I/O接口电路、步进电机驱动电路；通过编写汇编程序，从而实现系统设计要求。
开发的这套系统可以作为一套实验室设备，对机床数控化改造、数控技术的教学和研究有深远意义。
关键字：单片机铣床工作台步进电机接口电路汇编程序ABSTRACTIn this article, a set of numerical control of milling machine worktable experiment system for teaching based on single chip microprocessor for MCS—51 is designed. First, the CNC system model and characteristics based on microcomputer and status of CNC in China are presented. The development trends about open architecture, intelligence, suppression, high speed and network of CNC are analyzed and explain the function of single chip microprocessor and their calling into play in the CNC, and controlling principle of single chip microprocessor for MCS—51. This article introduces the methods and steps of the digital control system design. Emphasis is given to I/O circuit, stepping motor drive and authorized assembler and carry out the system designing request. The system offer a set of equipment for teaching, and is designed for teaching as a set of experiment or has a great affect to the digital control reform of the machine tool.Key words:single chip microprocessor；worktabale of milling machine；stepping motor；interface circuit；assembler目录第1章绪论 (1)1.1 引言 (1)1.2 国内外数控技术的现状及发展趋势 (2)1.3 单片机技术及其发展趋势 (3)第2章数控铣床工作台总体方案设计 (5)2.1 总体方案设计的内容 (5)2.2 控制系统的选择 (5)2.3 系统运动方式的选择 (6)2.4 伺服系统的选择 (6)2.5 传动及导向元件选择 (7)第3章工作台机械结构设计 (8)3.1 工作台结构设计的内容和任务 (8)3.2 确定系统的脉冲当量 (9)3.3 伺服电机的确定及选择 (9)3.4 传动及导向元件的设计 (11)第4章工作台控制系统硬件电路设计 (14)4.1 控制系统硬件电路设计的内容 (14)4.2 确定系统硬件电路设计的整体方案 (14)4.3 MCS-51系列单片机 (15)4.4 8031单片机管脚功能及特点 (17)4.5 存储器扩展电路的设计 (20)4.6 I/O扩展电路的设计 (24)4.7 步进电机驱动电路设计 (28)4.8 其它辅助电路设计 (31)第5章系统软件设计 (33)5.1 程序设计框架 (33)5.2 环形分配器软件设计 (33)5.3 直线插补程序设计 (38)5.4 圆弧插补程序设计 (42)结论及展望 (47)参考文献 (48)致谢 (50)第1章绪论1.1引言数控加工是CIMS的一个重要组成部分。
数控铣床毕业论文
数控铣床毕业论文数控铣床毕业论文引言：数控铣床是一种高精度、高效率的机床，被广泛应用于制造业。
本篇毕业论文将探讨数控铣床的原理、应用领域以及未来发展趋势。
一、数控铣床的原理数控铣床是通过计算机控制来实现工件的加工过程。
其原理是将工件固定在工作台上，通过刀具在工件上进行切削、铣削的过程。
数控铣床通过预先编程，可以实现复杂的加工工艺，提高加工效率和精度。
二、数控铣床的应用领域1. 汽车制造业：数控铣床在汽车制造业中扮演着重要角色。
它可以用于加工发动机零部件、车身结构件等。
通过数控铣床，可以实现零部件的高精度加工，提高汽车的性能和质量。
2. 航空航天工业：在航空航天工业中，对零部件的精度要求非常高。
数控铣床可以满足这一需求，用于加工飞机发动机、航天器结构件等。
它的高精度和高效率可以大大提高航空航天产品的质量和生产效率。
3. 电子制造业：在电子制造业中，数控铣床可以用于加工电子元件、电路板等。
它可以实现复杂的加工工艺，提高产品的精度和稳定性。
同时，数控铣床还可以提高生产效率，降低成本。
4. 通用机械制造业：数控铣床在通用机械制造业中也有广泛应用。
它可以用于加工各种机械零部件，如轴承座、齿轮等。
数控铣床可以实现多种工艺要求，满足不同行业的加工需求。
三、数控铣床的未来发展趋势1. 自动化程度的提高：随着科技的不断进步，数控铣床的自动化程度将会不断提高。
未来的数控铣床将会更加智能化，能够自动调整加工参数、检测工件质量等。
2. 加工效率的提升：未来的数控铣床将会更加高效，能够实现更快的加工速度和更高的加工精度。
新的刀具材料和刀具设计将会进一步提高数控铣床的加工效率。
3. 环保节能：未来的数控铣床将注重环保节能。
采用新的材料和设计，减少能源消耗和废料产生。
同时，数控铣床将会更加精确控制切削力，减少能源浪费。
4. 人机交互的改进：未来的数控铣床将会更加人性化，提供更便捷的操作界面和更友好的用户体验。
人机交互的改进将大大提高操作的效率和准确性。
铣床的数控X-Y工作台设计
论文（设计）任务书注：本表按自然班填写。
于动员时发给学生。
不够纸请另附页。
前言设计目的数控机床课程设计是机电一体化专业教学中的一个重要的实践环节，学生学完技术基础课和专业课，特别是“数控技术及应用”课程后应用的，它是培养学生理论联系实际、解决实际问题能力的重要步骤。
本课程设计是以机电一体化的典型课题---数控系统设计方案的拟定为主线，通过对数控系统设计总体方案的拟定、进给伺服系统机械部分设计，计算以及控制系统硬件电路的设计，使学生能够综合应用所学过的机械、电子和微机方面的知识，进行一次机电结合的全方面训练，从而培养学生具有初步设计计算的能力以及分析和处理生产过程中所遇到的问题的能力。
设计要求课程设计是机床数控系统课程的十分重要实践环节之一。
通过课程设计可以初步树立正确的设计思想，了解有关的工业政策，学会运用手册、标准、规范等资料；培养学生分析问题解决问题的实际能力，并在教师的指导下，系统地运用课程和选修课程的知识，独立完成规定的设计任务。
课程设计的内容是改造设备，实现以下几部分内容的设计训练。
如精密执行机构（或装置）的设计、计算机I/O接口设计和驱动电路以及数控化电气原理设计等。
说明书的内容应包括：课程设计题目总体方案的确定、系统框图的分析、电气执行元件的选用说明、机械传动设计计算以及机械和电气及其他部分（如环形分配器等）的说明。
该课程设计的内容及方法，可以归纳如下：1.采用微型计算机（包括单片机）进行数据处理、采集和控制。
主要考虑计算机的选择或单片机构成电路的选用、接口电路、软件编制等。
2.选用驱动控制电路，对执行机构进行控制。
主要考虑计算机的选择或单片机构成电路的选用，考虑电机选择及驱动力矩的计算，控制电机电路的设计。
3.精密执行机构的设计。
主要是考虑数控机床工作台传动装置的设计问题：要弄清机构或机械执行元件的主要功能（传动运动、动力、位置装置、微调、精密定位或高速运转等），进行力矩、负载功率、惯性（转动惯量）、加（减）速控制和误差计算。
XK7130数控铣床(设计)-工作台及床身设计 9
分类号密级XXXX学院毕业设计(论文)XK7130数控铣床（设计）－工作台及床身设计所在学院专业班级姓名学号指导老师年月日诚信承诺我谨在此承诺：本人所写的毕业论文《XK7130数控铣床（设计）－工作台及床身设计》均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。
承诺人（签名）：年月日摘要本全面阐述了数控铣床的结构原理，设计特点，论述了采用伺服电机和滚珠丝杠螺母副的优点。
详细介绍了数控铣床的结构设计及校核，并进行了分析。
另外汇总了有关技术参数。
其中着重介绍了滚珠丝杠的原理及选用原则，系统地对滚珠丝杠生产、应用等环节进行了介绍。
包括种类选择、参数选择、精度选择、循环方式选择、与主机匹配的原则以及厂家的选择等。
关键词：铣床，数控，伺服电机，滚珠丝杠AbstractElaborated comprehensively the numerical control CNC planer type milling machine's structure principle, the design feature, elaborated has used step-by-steps the electrical machinery and the ball bearing guide screw nut vice-merit. Introduced in detail the numerical control CNC planer type milling machine's structural design and the examination, and have carried on the analysis. And has compiled the related technical parameter.In which introduced emphatically the ball bearing guide screw principle and selects the principle，To ball bearing links and so on guide screw production, application has systematically carried on the introduction. Including the type choice, the parameter choice, the precision choice, the round-robin mode choice, the principle as well as the factory choice which matches with the main engine and so on.Key Words:milling machine, Numerical control, Step-by-step, serve motor, Ball bearing guide screw nut目录摘要 (III)Abstract..................................................................................................................................... I V 目录 (V)第1章绪论 (7)1.1 数控系统的发展及趋势 (7)1.2 数控铣床加工的基本原理 (8)1.3 课题研究的目的和意义 (9)第2章设计的内容及要求 (10)2.1 设计题目 (10)2.2 设计的内容 (10)2.2.1 数控装置总体方案的确定 (10)2.2.2 机械部分的设计 (10)2.2.3 编写设计说明书 (11)第3章工作台总体方案的确定 (11)3.1 机械传动部件的选择 (11)3.1.1 导轨副的选用 (11)3.1.2 丝杠螺母副的选用 (11)3.1.3 减速装置的选用 (11)3.1.4 伺服电动机的选用 (11)3.1.5 检测装置的选用 (12)3.2 绘制总体方案图 (12)第4章机械系统的设计计算 (12)4.1 滚珠丝杠螺母副的选用设计 (12)4.1.1 滚珠丝杠副的传动原理 (13)4.1.2 滚珠丝杠副的传动特点 (13)4.1.3 滚珠丝杠副的结构与调整 (14)4.1.4 轴向间隙的调整和加预紧力的方法 (15)4.1.5 滚珠丝杠的选型与计算 (17)4.2 滚动直线导轨的选型与计算 (21)4.3 传动计算 (22)4.4 步进电动机的计算及选型 (22)4.4.1 步进电机的计算 (22)4.4.2 计算加在步进电动机转轴上的等效负载转矩 (23)4.4.3 步进电动机的初选 (25)4.4.4 步进电动机的性能校核 (25)第5章铣床床身整体设计 (26)5.1 床身设计应满足的要求 (26)5.2 床身材料的选择及壁厚的设计 (28)5.2.1 床身材料的选择 (28)5.2.2 壁厚的设计 (29)5.2.3 机床床身的制造方法的选择 (29)5.2.4 铸造床身强度校核 (30)结论 (32)致谢 (33)参考文献 (34)第1章绪论1.1 数控系统的发展及趋势1946年诞生了世界上第一台电子计算机，这表明人类创造了可增强和部分代替脑力劳动的工具。
用微机数控技术改造X62W万能铣床的X——Y工作台毕业设计论文
η==0.96
式中——螺旋升角，W1L3508γ=4°10′
——摩擦角取最大牵引力为3340N支承间距L=320mm,丝杆螺母及轴承均进行预紧。
⒌刚度验算
先画出此纵向进给滚珠丝杠支承方式草图如图(2)所示
Z4J4JS
Z3J3
⑴丝杆的压变形量δ1
F=(d02-dq2)=(352-4.7362)`≈944
可实现多工序的集中，减少零件在机床间的频繁搬运。拥有自动报警、自动监控、自动补偿等多种自律功能，因而可实现时间无看管加工。有以上五条派生的好处。如：降低了工人的劳动强度，节省了劳动力（一个人可以看管多台机床），减少了工装，缩短了新产品试制周期和生产周期，可对市场需求作出快速反应等等。
以上这些优越性是前人想象不到的，是一个极为重大的突破。此外，机床数控化还是推行FMC（柔性制造单元）、FMS（柔性制造系统）以及CIMS（计算机集成制造系统）等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。
⒋传动效率计算
η==0.94
式中——螺旋升角，W1L4006γ=2°44′
——摩擦角取最大牵引力为14683支承间距L=1250mm,丝杆螺母及轴承均进行预紧。
⒌刚度验算
先画出此纵向进给滚珠丝杠支承方式草图如图(1)所示
Z2J2L1
Z1J1
⑴丝杆的压变形量δ1
F=(d02-dq2)=(402-3.9692)`≈1244
第一种方案：主轴的升降工作台的X，Y轴的进给运动。
第二种方案：工作台的X，Y轴的进给运动改变为微机控制，实现三轴或二轴的开环同步控制或非同步控制。
第一种方案的设计一实现，但我们要求对X，Y轴的改造，Z轴作为预留，因此选择第二种方案。
数控铣床毕业设计.
姓名：学号：所在系部：专业班级：指导教师：日期：工程技术学院毕业设计（论文）任务书此表由指导教师填写院系审核毕业设计（论文）学生开题报告课题类型：课题类型： A-理论探究型 B-实践应用型毕业设计（论文）学生申请答辩表学生签名：日期：毕业设计（论文）指导教师评审表4毕业设计（论文）评阅人评审表5毕业设计（论文）答辩表6-1毕业设计（论文）答辩记录表（不足加附页）毕业设计（论文）成绩评定总表学生姓名：专业班级：毕业设计（论文）题目：数控铣床二维工作台设计注：成绩评定由指导教师、评阅人和答辩组分别给分(以百分记)，最后按“优(90--100)”、“良(80--89)”、“中(70--79)”、“及格(60--69)”、“不及格(60 以下)”评定等级。
其中，指导教师评定成绩占40%，评阅人评定成绩占20%，答辩组评定成绩占40%。
学位论文原创性声明本人郑重声明：所呈交的学位论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果由本人承担。
作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学院有关保管、使用学位论文的规定，同意学院保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本学位论文属于1、保密□，在年解密后适用本授权书。
2、不保密□。
（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日HuBei University Of Technology EngineerinAnd Technology collogyByCai Xian LongMay 18 2012摘要伴随着各行业对机加工产品要求的不断提高和数控技术的飞速发展，数控机床以其高精度、高效率和低劳动强度等诸多普通机床无法比拟的优势，成为当今制造业的主流加工设备，大多数企业的生产机床为普通机床，生产设备陈旧落后，用这种设备加工出来的产品普遍存在质量差，精度低，成本高，供货周期长等问题，已经不能适合当今企业所面临的竞争需要。
立式数控铣床X-Y工作台设计
新疆工程学院数控方向课程设计说明书数控铣床X-Y数控工作台的设计院（系）机械工程学院专业机械工程及自动化班级学生指导老师2013 年 1 月 1 日数控方向课程设计任务书兹发给机械班学生设计任务书，内容如下：1．设计题目：2．应完成的项目：（1）确定设计总方案（2）机械传动部件的计算与选择（3）控制系统的设计（4）驱动电路的设计（5）机械部分装备图的绘制（6）编写20页左右的详细说明书3．参考资料以及说明：（1）文怀兴、夏田 .《数控机床系统设计》北京：北京化工出版社，2005.（2）杨建明. 《数控加工工艺与编程》北京：北京理工大学出版社，2009.4．本设计任务书于2012年11 月14日发出，应于2012年12月21日前完成，然后进行答辩。
指导教师签发年月日课程设计评语：课程设计总评成绩：指导教师签字：年月日目录第一章前言 0第二章设计任务 (1)第三章设计主要步骤 (1)3.1 确定设计总方案 (1)3.1.1机械传动部件的选择 (1)3.1.2 控制系统的设计 (2)3.2 机械传动部件的计算和选择 (3)3.2.1 工作台外形尺寸及重量初步估算 (3)3.2.2 计算切削力 (4)3.2.3滚动导轨的设计计算 (5)3.2.4 滚珠丝杠传动设计计算及校验 (7)3.2.5 步进电机的传动计算及电动机的选用 (11)第四章控制系统的设计 (18)4.1 进给控制系统原理框图 (19)4.2 驱动电路流程设计 (19)4.3 驱动电源的选用，及驱动电源与控制器的接线方式 (20)第五章驱动电路设计 (21)5.1 驱动电路的时间常数 (21)5.2 电源电路的确定 (21)5.3 元器件的确定 (22)5.3.1 确定三极管 (22)5.3.2 确定R2和R3 (22)第六章机械部分装配图的绘制 (23)第七章结论 (23)参考文献 (24)致谢 (25)第一章前言当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状在我国对外开放进一步深化的新环境下 ,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性 ,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。
数控铣床XY工作台1
2.控制系统的设计
• 根据技术指标中最高控制速度，以及数控系 统的经济性要求，选用MCS-51系列的8位单 片机AT89S52作为控制系统的CPU，应该能够 满足任务书给定的相关指标。
• 要设计一台完整的控制系统，在选择CPU之 后，还需要扩展程序存储器、数据存储器、 I/O接口电路等。
步进电机控制XY轴系统总体框图
•减速装置的选用 选择了步进电动机和滚珠 丝杠副以后，为了圆整脉冲当量，放大电动机 的输出转矩，降低运动部件折算到电动机转轴 上的转动惯量，可能需要减速装置，且应有消 间隙机构。为此，本例决定采用无间隙齿轮传 动减速箱。
考虑到X、Y两个方向的加工范围相同，承 受的工作载荷相差不大，为了减少设计工作量， X、Y两个坐标的导轨副、丝杠螺母副、减速装 置、伺服电动机拟采用相同的型号和规格。
fk
2
根据公式
Fk
Fk
EI
2
ka
F m 计算失稳时的临界载荷
远大于工作载荷 F m
故丝杠不会失稳 。
G系列滚珠丝杠副尺寸参数
规格 代号
D d 1o a C h1 PW D0 2 a
公称直 径
导 程
Ph
滚珠 直径
DW
丝杠 底径
d2
丝杠 外径
d1
循环 列数 G 4
额定载荷 /N
Ca
d0
3206 -4 32
F max
W
4
F
查表根据工作载荷
Fm a x
初选直线滚动导轨副的型号为KL系
列的JSA-LG15型
•距离额定寿命L的计算
f H fT f C f R Ca L 50 fW F max
数控铣床X-Y工作台的改造毕业设计 机电一体化毕业论文
摘要当今世界电子技术迅速发展，微处理器、微型计算机在各技术领域得到了广泛应用，对各领域技术的发展起到了极大的推动作用。
一个较完善的机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。
机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。
新一代的CNC系统这类典型机电一体化产品正朝着高性能、智能化、系统化以及轻量、微型化方向发展。
关键字：机电一体化的基础基本组成要素特点发展趋势AbstractNow the world electronic technology rapidly expand, the microprocessor, the microcomputer obtain the widespread application in various area of technology, to various domains technology development enormous promotion effect. A perfect integration of machinery system, should contain the following several base elements: Basic machine, power and actuation part, implementing agency, sensing measurement component, control and information processing part. The integration of machinery is the system technology, the computer and the information processing and management technology, the automatic control technology, the examination sensing technology, the servo drive technology and the mechanical skill and so on multi-disciplinary area of technology synthesis overlapping technology-intensive systems engineering. New generation's CNC system this kind of model integration of machinery product toward the high performance, the intellectualization, the systematization as well as the featherweight, the microminiaturized direction develops.key words: Integration of machinery foundation basic component elements characteristic trend of development.目录摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第一章前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 第二章总体方案的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.1设计任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.2总体方案的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7第三章机械系统的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.1工作台外形的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.2滚珠钢轨的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.3 滚珠丝杆的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3.4 步进电动机的选用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 3.5 确定齿轮传动比．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 3.6 齿轮模设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 3.7 步进电机负载计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 第四章控制系统硬件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．184.1CPU板的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 4.2驱动系统设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 4.3 传感器和人机界面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 4.4 本章小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 第五章控制系统的软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．305.1总体方案的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．305.2 主流程图设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 5.3 INTO中断服务流程设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 5.4 INT1中断服务流程设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41第一章前言1.1 当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状在我国对外开放进一步深化的新环境下 ,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性 ,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。
立式数控铣床工作台(X轴)及控制系统设计
毕业设计说明书设计题目：学生班级学号指导教师继续教育学院二零一二年三月毕业设计任务书一、设计题目立式数控铣床工作台（X轴）及控制系统设计二、主要设计参数及技术指标1、数控铣床的X轴(纵向)、Y轴(升降)、Z轴(横向)为微机控制，采用步进电机驱动，滚珠丝杠传动。
2、工作台、工件和夹具的总重量为m=918kg，所受重力为W=9000N，其中工作台的质量为m0=510 kg，所受重力为Wo=5000N；3、工作台的最大行程为Lp=600mm；工作台的快速移动速度为Vmax=20000 mm /min；工作台采用滚动直线导轨，导轨的动摩擦、静摩擦系数u=0.01；4、工作台的定位精度为20um5、机床采用主轴伺服电动机，额定功率P E=5.5KW,机床采用端面铣刀进行强力切削,铣刀直径D=125mm,n=272r/min。
6、机床的工作寿命为10年（约20000小时）7、数控铣床的切削状态表:三、设计内容及工作量（一）设计计算说明书一份0.7—0.8万字（二）、图纸部分1、X轴(纵向)伺服传动机构装配图 A0一张2、机床硬件电路图 A0一张四、设计的基本要求：能按时独立完成课程设计规定的全部内容，方案选择正确，论据充分，对设计中的主要问题分析深入，解决合理，有独立见解，能很好运用所学理论和提供的资料解决设计中的问题，能独立查阅和正确引用中外文参考资料，说明书文字通顺、清楚、选用数据论证合理、计算准确，图面整洁。
五、进程安排六、主要参考文献1、《机床设计手册》机械工业出版社2、《机床设计参考图册》上海科技出版社3、《经济型数控机床系统设计》张新义机械工业出版社4、《数控铣床床设计》文怀兴化学工业出版社5、《机械设计手册》机械工业出版社或化学工业出版社一、目录二、正文第一章数控技术的产生、发展第二章数控技术的特点第三章数控机床及加工中心的发展趋势第四章主要计算（电动机的选型、齿轮、丝杠、轴承的选择及校核）第五章总结第六章参考文献（不少于十本）。
立式数控铣床X-Y工作台设计
新疆工程学院数控方向课程设计说明书数控铣床X-Y数控工作台的设计院（系）机械工程学院专业机械工程及自动化班级学生指导老师2013 年 1 月 1 日数控方向课程设计任务书兹发给机械班学生设计任务书，内容如下：1．设计题目：2．应完成的项目：（1）确定设计总方案（2）机械传动部件的计算与选择（3）控制系统的设计（4）驱动电路的设计（5）机械部分装备图的绘制（6）编写20页左右的详细说明书3．参考资料以及说明：（1）文怀兴、夏田 .《数控机床系统设计》北京：北京化工出版社，2005.（2）杨建明. 《数控加工工艺与编程》北京：北京理工大学出版社，2009.4．本设计任务书于2012年11 月14日发出，应于2012年12月21日前完成，然后进行答辩。
指导教师签发年月日课程设计评语：--课程设计总评成绩：指导教师签字：年月日--目录第一章前言 0第二章设计任务 (1)第三章设计主要步骤 (1)3.1 确定设计总方案 (1)3.1.1机械传动部件的选择 (1)3.1.2 控制系统的设计 (2)3.2 机械传动部件的计算和选择 (3)3.2.1 工作台外形尺寸及重量初步估算 (3)3.2.2 计算切削力 (4)3.2.3滚动导轨的设计计算 (5)3.2.4 滚珠丝杠传动设计计算及校验 (7)3.2.5 步进电机的传动计算及电动机的选用 (11)第四章控制系统的设计 (18)4.1 进给控制系统原理框图 (19)4.2 驱动电路流程设计 (19)4.3 驱动电源的选用，及驱动电源与控制器的接线方式 (20)第五章驱动电路设计 (21)5.1 驱动电路的时间常数 (21)5.2 电源电路的确定 (21)5.3 元器件的确定 (22)5.3.1 确定三极管 (22)5.3.2 确定R2和R3 (22)第六章机械部分装配图的绘制 (23)第七章结论 (23)参考文献 (24)致谢 (25)第一章前言当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状在我国对外开放进一步深化的新环境下 ,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性 ,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。
数控铣床XY工作台 毕业设计.doc
毕业设计茂名职业技术学院2011年12月21日数控铣床X-Y工作台设计【摘要】本设计是在数控机床工作原理之上设计一台简单的、经济型的x-y 数控铣床工作台。
X-Y数控工作台的机电系统设计是一个开环控制系统,其结构简单，实现方便而且能够保证一定的精度。
降低成本,是微机控制技术的最简单的应用。
它充分的利用了微机的软件与硬件功能以实现对机床的控制,使机床的加工范围扩大,精度和可靠性进一步得到提高。
设计任务是完全围绕数控机床工作原理而展开的，本设计充分体现了数控机床机械设备部分与电气设备部分的紧密结合。
X-Y数控工作台设计包括总体方案的设计、步进电机的选用、传动装置的设计、电气控制部分的设计和相关软件的设计。
本设计的经济型数控工作台精度并不高，采用开环系统；机械传动部分采用步进电机直接连接滚珠丝杠，从而驱动工作台进给。
步进电机是一个将脉冲信号转移成角位移的机电式数模转换器装置。
其工作原理是：每给一个脉冲便在定子电路中产生一定的空间旋转磁场；由于步进电机通的是三相交流电，所以输入的脉冲数目及时间间隔不同，转子的旋转快慢及旋转时间的长短也是不同的。
由于旋转磁场对放入其中的通电导体即转子切割磁力线时具有力的作用，从实现了旋转磁场的转动迫使转子作相应的转动，所以转子才可以实现转子带动丝杠作相应的运动。
关键词：X-Y数控工作台；设计任务；机械传动部件；控制系统CNC XY table designAbstractThe design is in the NC machine tool works on top of design a simple, economical CNC xy table. XY table CNC electromech anical system design is an open-loop control system, its structure is simple, convenient and can guarantee to achieve a certain degree of accuracy. Reduce costs, is a computer-controlled technology, the simplest applications. It is full advantage of the crisis in software and hardware capabilities in order to achieve the control of machine tools; to expand the scope of processing machines, precision and reliability, and further enhanced. Design task is completely around theNC machine tool works and carried out,this design fully reflects the CNC machine tools and electrical equipment, machinery and equipment part of the close combination of parts. CNC XY table design includes the overall program design, selection of stepper motors, gear design, electrical control part of the design and related software design. The design of the economy is not high-precision CNC table, using open-loop system; mechanical transmission part is directly connected to ball screw stepping motor, which drives table feed. Stepper motor is a pulse signal will be transferred into the angular displacement of the electromechanical DAC device. Its working principle is: each to a pulse will be generated in the stator circuit in a certain space rotating magnetic field; due to pass the three-phase stepper motors AC Therefore, the number of input pulses and the time interval is different from the rotation of the rotor rotation speed and the length of time are different. As the rotating magnetic field into which the power of both the rotor conductor cutting magnetic field lines when the role of a force, from the realization of the rotating magnetic field corresponding rotational force of rotor rotation, so the rotor can be achieved only lead screw rotorcorresponding movement.Keywords : X-Y CNC table; design tasks; mechanical transmission components; control system目 录摘要 (1)Abstract (2)1．绪论 (5)1.1课题研究发展现状 (5)1.2引言 (6)2.设计任务 (6)题目：X-Y 数控工作台系统设计 (6)3.总体方案的确定 (7)3.1 机械传动部件的选择 .............................................................................................. .73.1.1伺服电动机的选用 (7)3.1.2导轨副的选用 (7)3.1.3丝杠螺母副的选用 (7)3.1.4减速装置的选用 (7)3.1.5检测装置的选用 (7)3.2 控制系统的设计 (8)3.3 绘制总体方案图 (8)4.机械传动部件的计算与选型 (8)4.1 导轨上移动部件的重量估算 (8)4.2 铣削力的计算 (8)4.3 直线滚动导轨副的计算与选型（纵向） (9)4.3.1 块承受工作载荷m ax F 的计算及导轨型号的选取 (9)4.3.2 距离额定寿命L 的计算 (9)4.4 滚珠丝杠螺母副的计算与选型 (10)4.4.1 最大工作载荷Fm 的计算 (10)4.4.2 最大动工作载荷FQ 的计算 (10)4.4.3 初选型号 (10)4.4.4 传动效率η的计算 (10)4.4.5 刚度的验算 (10)4.4.6 压杆稳定性校核 (11)4.5 步进电动机减速箱的选用 (11)4.6 步进电动机的计算与选型 (12)4.6.1 计算加在步进电动机转轴上的总转动惯量J eq (12)4.6.2 计算加在步进电动机转轴上的等效负载转矩Teq (12)4.6.3 步进电动机最大静转矩的选定 (14)4.6.4 步进电动机的性能校核 (14)4.7增量式旋转编码器的选用 (16)5. 绘制进给传动系统示意图 (16)谢辞 (19)参考文献 (20)绪论1.1课题研究发展现状随着科学技术的发展以及世界先进制造技术的兴起和不断成熟，对数控加工技术提出了更高的要求；超高速切削、超精密加工技术的应用，对数控机床的数控系统、伺服性能、主轴驱动、机床结构等提出了更高的性能指标；FMS的迅速发展和CIMS的不断成熟，又将对数控机床的可靠性、通信功能、人工智能和自适应控制等技术提出更高的要求。
数控毕业设计论文：数控铣床零件的加工与编程
岳阳职业技术学院毕业设计（2011届）题目数控铣床零件的加工系（院）机电工程系专业数控技术班级数控高职学号学生姓名指导教师上交日期 2011-6-2目录一、摘要 (2)二、绪论 (3)三、毕业设计任务... (11)四、简单的轴类零件的编程与加工 (13)五、轴类零件二维图 (13)六、轴类零件的工艺分析 (13)七、轴类零件粗精加工手工编程 (16)八、轴类零件仿真操作注意事项 (20)九、简单的套类零件的编程与加工 (21)十、设计小结 (22)十一、参考文献 (23)摘要在车床上，利用工件的旋转运动和刀具的直线运动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。
车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。
车削加工的切削能主要由工件而不是刀具提供。
车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位。
车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。
在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的50%。
车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。
按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床以及仿形车床等，其中大部分为卧式车床。
数控车削加工是现代制造技术的典型代表，在制造业的各个领域如航天、汽车、模具、精密机械、家用电器等各个行业有着日益广泛的应用，已成为这些行业不可或缺的加工手段。
为了子数控机床上加工出合格的零件，首先需根据零件图纸的精度和计算要求等，分析确定零件的工艺过程、工艺参数等内容，用规定的数控编程代码和格式编制出合适的数控加工程序。
编程必须注意具体的数控系统或机床，应该严格按机床编程手册中的规定进行程序编制。
但从数控加工内容的本质上讲，各数控系统的各项指令都是应实际加工工艺要求而设定的。
铣削组合机床及其工作台计毕业设计
设计机床的步骤归纳起来大体上可以分为调查研究、拟定方案、结构设计、零件图设计和试制鉴定五个阶段。
3．结构设计与计算 主要是根据拟定的方案，绘制机床各部件装配图，同时画出机床传动系统图、液压系统图和电器系统图，并进行必要的计算。
4．零件图设计与编写技术文件 绘制全部专用件的工作图和通用件的补充加工图，并进行必要的计算。装配图和零件图应经工艺审查和标准化审查，有时还须再按已设计完的零件重新绘制部件装配图和机床外观图，最后编写技术文件。
2.2机床总体方案设计的依据4
2.2.1工件4
2.2.2刀具5
2.3工艺分析5
2.3.1工艺方法的确定5
2.3.2机床运动的确定6
2.4确定切削用量7
2.4.1确定工件余量7
2.4.2选择切削用量7
2.5机床主要技术参数的确定7
2.5.1主轴转速的确定7
2.5.2主运动驱动电动机功率的确定8
2.5.3进给驱动电动机功率的确定9
5．试制鉴定工作图设计完成后，如果是通用机床，须先试制一台样机，进行试验鉴定；如果是专用机床，由于它的生产数量一般很少，有时仅制造一台，因此没有单独的样机试制阶段。
关键词：组合机床，工作台，丝杠，进给变速箱
ABSTRACT
Combination machine is based on the specific needs of the machine for a reasonable design to meet the processing requirements. It has a fairly high degree of automation, processing, stable quality, highly centralized process characteristics. Currently, the portfolio machine being developed efficient, high-precision, high automation and flexible direction.
数控铣床XY工作台与控制系统方案设计书大学本科方案设计书
毕业设计（论文）报告纸数控铣床XY工作台与控制系统设计123摘要随着现代信息技术的发展，以提高产品加工的生产效率为主的高度自动化和提高产品质量为主的精密化成为现代机械加工技术发展的两个主要方向。
人们对数控机床、精密仪器和仪表以及各种精密机械设备提出了越来的精度要求，X-Y工作台是这些设备实现高精密加工的重要部件，对于提高产品的加工起着尤为重要的作用。
本论文针对铣床工作台机构及其控制系统进行设计，主要包括伺服电动机的选型，滚珠丝杠的选型、强度校核及生产设计中应注意的问题,连接伺服电机和滚珠丝杠副的联轴器的选型，导轨的设计。
根据系统的功能要求，选择数控系统的CPU，同时还需要扩展程序存储器、数据存储器以及步进电机驱动电源的选择。
通过对工作台机械传动链的系统设计以期满足机床进给系统的定位精度和静动态性能，从而确保机床的加工精度。
关键字：X-Y工作台，伺服系统，滚珠丝杠，步进电机毕业设计（论文）报告纸The design of CNC milling machine system XYworkbench and control systemAbstractWith the development of modern information techniques, the high automation with the main purpose of improving the production efficiency of product process and the accuracy with the accuracy with the main aim of improving the quality of product have been becoming the two major directions of the modern technique of mechanical process. People on the CNC machine tools, precision instruments and meters and all kinds of sophisticated machinery and equipment raised higher and higher precision, X-Y workbench is that important components of these high-precision machining equipment to achieve the core components, for improving the quality of processed products play the particularly important role.The entire mechanical transmission chain for the system design,servo motor related to the selection, the selection of ball screws, checking strength and production design should pay attention to the problem of connecting the servo motor and the ball screw of the axis. The Telection and Verification, bearing pieces bearing the design, rail and rack design. According to the function requirement of system, the selection of the CNC system CPU. It would also need to expand the program memory、data memory and the choice of stepper motor drive power.Through the table mechanical transmission chain system design to meet the machine into the system to the positioning accuracy and static and dynamic performance, so as to ensure the accuracy of processing machine.key words：The X-Y workbench ; Servo system; Ball screw;stepper motor毕业设计（论文）报告纸目录摘要 (i)Abstract (ii)第一章引言............................................................ - 1 -1.1 国内外数控系统的发展概况......................................... - 1 -1.2 数控技术的发展趋势................................................. - 1 -1.2.1 高速、高精加工技术及装备的新趋势............................. - 1 -1.2.2 多轴联动加工和复合加工机床快速发展........................... - 2 -1.2.3 智能化、开放式、网络化成为当代数控系统发展的主要趋势......... - 2 -1.3 数控铣床X-Y工作台概述............................................. - 2 -1.3.1 国内外的研究现状分析......................................... - 3 -1.3.2 工作台的应用................................................. - 3 -1.3.3 发展趋势..................................................... - 3 -1.4 数控铣床系统XY工作台设计的目的.................................... - 4 - 第二章总体方案的确定..................................................... - 5 -2.1 数控铣床XY工作台设计的意义........................................ - 5 -2.2 工作台设计任务..................................................... - 5 -2.3 机械传动部件的选择................................................. - 5 -2.4 控制系统的设计..................................................... - 6 - 第三章机械传动部件的计算与选型........................................... - 7 -3.1 确定系统脉冲当量................................................... - 7 -3.2 工作台外形尺寸及重量初步估算....................................... - 7 -3.3 铣削力的计算....................................................... - 8 -3.4 直线滚动导轨副的计算与选型（纵向）................................. - 8 -3.5 滚珠丝杠螺母副的计算与选型........................................ - 10 -3.6 减速齿轮计算设计.................................................. - 12 -毕业设计（论文）报告纸3.7 角接触球轴承的选用、校核.......................................... - 14 - 第四章步进电动机的计算与选型............................................ - 16 -4.1 步进电机简介及原理................................................ - 16 -4.2 步进电机的计算与选型.............................................. - 17 -4.3 步进电动机驱动电源的选用.......................................... - 22 - 第五章工作台控制系统的设计............................................. - 23 -5.1 控制系统硬件电路设计.............................................. - 23 -5.1.1 单片机的简介与选用.......................................... - 23 -5.1.2 光耦合器................................................... - 23 -5.1.3 常用存储器及其扩展电路设计.................................. - 24 -5.1.4 常用I/O接口芯片及其扩展电路设计............................ - 26 -5.1.5 步进电动机的控制与驱动...................................... - 27 -5.2 控制系统的部分软件设计........................................... - 27 -5.2.1 存储器与I/O芯片地址分配.................................... - 27 -5.2.2 步进电动机运行程序设计...................................... - 27 - 第六章总结与展望 ...................................................... - 29 - 参考文献................................................................. - 30 - 致谢..................................................................... - 31 -毕业设计（论文）报告纸第一章引言1.1 国内外数控系统的发展概况随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。
数控铣床设计(毕业设计).
数控技术是机床实现自动化控制的核心技术，是机械制造业的关键技术，其水平的高低和应用程度关系到国家的战略地位和综合国力。数控技术是一门理论性和实践性都非常强的课程，其教学必须理论联系实际。长期以来，数控技术教学遇到几大难题：（1）课堂教学难教师在课堂上对着书本讲，学生看不见摸不着，如听天书。（2）实验教学难由于市场没有适用教学的机床，教学中使用的都是生产型机床，这些机床体积大、造价高、使用和维护成本高，很多学校用不起，并且有的话，大多是老师演示、学生观看，很少有学生自己直接操作。
图1单定子径向分相反应式伺服步进电机结构原理图
图2步进电机的齿距
图3是一个五定子、轴向分相、反应式伺服步进电机的结构原理图。图示，在轴向步进电机的转子和定子分成五段，其中每段都由一相独立的定子绕组、定子铁心和转子，具体见图3。其中每段定子铁心用硅钢片叠压形成其形状像内齿轮。转子也是有硅钢片叠压形成的其形状像外齿轮。每段钉子上的齿均匀分布在圆周方向，各齿间搓开五分之一的齿距，但在转子上的齿彼此间不错位。当对为位于定子铁心环形槽内的定子绕组通电时就会形成环行绕组，构成如图所示的磁力线。
现假设刀具材料为高速钢，工作材料为铝( )。
Z轴铣削工作时铣削力的计算：
最大铣削直径 ，最小直径 。
由《实用机床手册》得：
铣削功率
铣削力
铣削力修正系数
高速钢铣刀 ,前角系数
主偏角 = =1.0
因此
—工件材料的抗拉强度；
—铣削深度；
—毎齿进给量；
—铣削宽度；
—铣削直径；
Z—铣刀齿数，
现取 =0.05mm/Z =4mmZ=2 =10mm =5mmn=400r/min，
第一章
1.1
数控机床的教学由于比较抽象，需要借助实验来加深对课堂知识的理解。但由于一般数控机床体积大，价格高，软硬件不是很开放，不适合学生的教学实验。为此设计一种功能齐全、结构简单、软硬件结构开放、成本低，且有代表性的教学实验型铣床系统。要求结构简单，经济适用，易于推广普及，且能完成教学目的的机床。通过本次毕业设计，得到全面的锻炼，为将来机电产品的设计和使用打下良好的基础。
