厌氧产生的沼气成分及含量计算

厌氧产生的沼气成分及含量计算

厌氧产生的沼气是一种重要的可再生能源,主要成分包括甲烷、二氧化碳和一些微量气体。

了解沼气的成分及含量对于沼气的有效利用和生产具有重要意义。

本文将从厌氧产生的沼气成分以及含量的计算方法进行讨论。

一、厌氧产生的沼气成分1. 甲烷(CH4):甲烷是沼气的主要成分,其含量通常在50~70之间,是沼气的主要燃料成分,具有较高的热值和较好的可燃性。

2. 二氧化碳(CO2):二氧化碳是沼气的次要成分,其含量通常在30~40之间。

二氧化碳的含量过高会影响沼气的燃烧性能,因此在沼气利用过程中需要对二氧化碳进行适当的处理和分离。

3. 氢气(H2):氢气是沼气的微量成分之一,其含量较低,通常在1以下。

虽然含量较低,但氢气具有很高的燃烧热值,对于提高沼气燃料的质量具有一定的意义。

4. 一氧化碳(CO)、氮气(N2)等微量气体:除了上述成分外,沼气还含有少量的一氧化碳和氮气等微量气体,其含量都在1以下,对于沼气的燃烧性能影响较小。

二、沼气成分含量的计算方法1. 通过气体分析仪测量:目前最常用的方法是通过气体分析仪对沼气进行成分分析。

气体分析仪能够准确测量沼气中各种气体的含量,包括甲烷、二氧化碳、氢气等主要成分,以及一氧化碳、氮气等微量气体的含量。

2. 利用热导气体检测仪:热导气体检测仪是一种专门用于气体成分分析的仪器。

通过热导探测器对沼气进行检测,能够准确测量甲烷和二氧化碳的含量,是一种常用的沼气成分检测方法。

3. 根据沼气发酵过程中产生气体的理论计算:通过对沼气生产过程中产生气体的理论计算,可以大致估算沼气中甲烷和二氧化碳的含量。

这种方法适用于对沼气成分进行初步估算和预测。

三、沼气成分含量计算的相关注意事项1. 在测量和计算沼气成分含量时,需要确保检测仪器的准确性和灵敏度,以获得准确可靠的测试数据。

2. 对于不同来源和生产工艺的沼气,其成分含量可能存在一定的变化,需要根据实际情况进行差异化分析和计算。

3. 沼气成分含量的计算对于沼气生产和利用具有重要意义,可以用于评估沼气的品质和可用性,指导沼气的有效利用和提高生产效率。

IC厌氧反应器设计计算

IC厌氧反应器设计计算

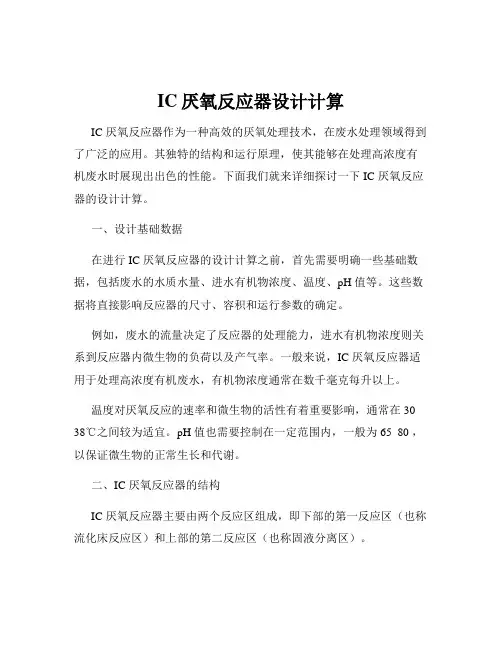

IC厌氧反应器设计计算IC 厌氧反应器作为一种高效的厌氧处理技术,在废水处理领域得到了广泛的应用。

其独特的结构和运行原理,使其能够在处理高浓度有机废水时展现出出色的性能。

下面我们就来详细探讨一下 IC 厌氧反应器的设计计算。

一、设计基础数据在进行 IC 厌氧反应器的设计计算之前,首先需要明确一些基础数据,包括废水的水质水量、进水有机物浓度、温度、pH 值等。

这些数据将直接影响反应器的尺寸、容积和运行参数的确定。

例如,废水的流量决定了反应器的处理能力,进水有机物浓度则关系到反应器内微生物的负荷以及产气率。

一般来说,IC 厌氧反应器适用于处理高浓度有机废水,有机物浓度通常在数千毫克每升以上。

温度对厌氧反应的速率和微生物的活性有着重要影响,通常在 30 38℃之间较为适宜。

pH 值也需要控制在一定范围内,一般为 65 80 ,以保证微生物的正常生长和代谢。

二、IC 厌氧反应器的结构IC 厌氧反应器主要由两个反应区组成,即下部的第一反应区(也称流化床反应区)和上部的第二反应区(也称固液分离区)。

第一反应区是一个高负荷的反应区域,废水和颗粒污泥在此充分混合,有机物被快速降解。

这一区域通常具有较大的上升流速,以保证良好的传质效果。

第二反应区则主要用于泥水分离,使处理后的废水和污泥得以分离。

其结构相对较为简单,通常采用沉淀或过滤的方式实现泥水分离。

此外,IC 厌氧反应器还包括进水系统、出水系统、沼气收集系统和排泥系统等附属设施。

三、设计计算步骤1、确定反应器的容积负荷容积负荷是指单位容积反应器每天所能承受的有机物量,通常以千克 COD/(立方米·天)表示。

容积负荷的取值需要根据废水的水质、温度和处理要求等因素综合确定。

一般来说,对于高浓度有机废水,容积负荷可以取 10 20 千克 COD/(立方米·天)。

2、计算反应器的有效容积根据进水流量和容积负荷,可以计算出反应器的有效容积:有效容积=进水流量 ×进水有机物浓度 ÷容积负荷例如,假设进水流量为 100 立方米/天,进水有机物浓度为 10000 毫克/升(即 10 千克/立方米),容积负荷取 15 千克 COD/(立方米·天),则有效容积为:100 × 10 ÷ 15 ≈ 667(立方米)3、确定反应器的尺寸根据有效容积和反应器的高径比(一般为 2 5),可以确定反应器的直径和高度。

厌氧消化工艺计算题

厌氧消化工艺计算题

厌氧消化工艺计算题厌氧消化工艺是一种生物处理技术,通过微生物在没有氧气的条件下降解有机废弃物并产生沼气的过程。

这种工艺被广泛应用于污水处理厂、有机固废处置场等领域,具有高效、环保、可持续等优点。

本文将通过一个厌氧消化工艺计算题,探讨该工艺的原理、关键参数以及计算方法。

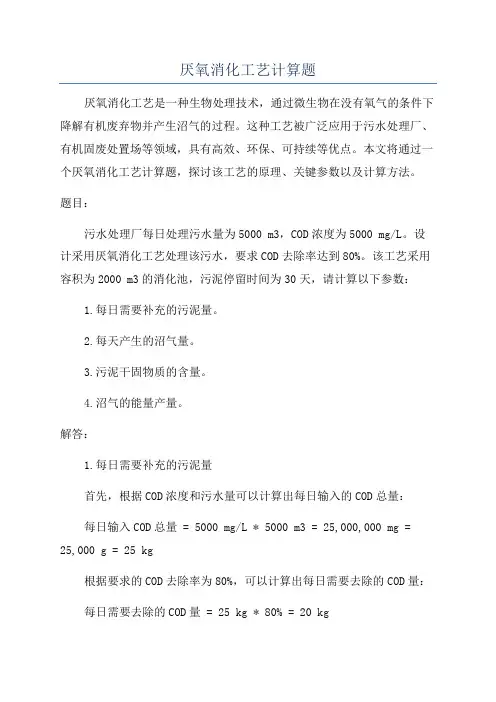

题目:污水处理厂每日处理污水量为5000 m3,COD浓度为5000 mg/L。

设计采用厌氧消化工艺处理该污水,要求COD去除率达到80%。

该工艺采用容积为2000 m3的消化池,污泥停留时间为30天,请计算以下参数:1.每日需要补充的污泥量。

2.每天产生的沼气量。

3.污泥干固物质的含量。

4.沼气的能量产量。

解答:1.每日需要补充的污泥量首先,根据COD浓度和污水量可以计算出每日输入的COD总量:每日输入COD总量 = 5000 mg/L * 5000 m3 = 25,000,000 mg = 25,000 g = 25 kg根据要求的COD去除率为80%,可以计算出每日需要去除的COD量:每日需要去除的COD量 = 25 kg * 80% = 20 kg而污泥停留时间为30天,所以每日需要补充的污泥量为:每日需要补充的污泥量 = 20 kg / 30 day = 0.67 kg/day2.每天产生的沼气量沼气产生量主要与消化池的污泥停留时间和污泥产生的沼气量有关。

一般情况下,可根据每日输入COD总量来估算污泥产生的沼气量。

每日输入COD总量=每日产沼气量*污泥产沼气量已知每日输入COD总量为25 kg,假设污泥产生的沼气量为0.35m3/kg COD。

则可以计算每天产生的沼气量:每日产生的沼气量 = 25 kg / 0.35 m3/kg COD = 71.43 m3/day3.污泥干固物质的含量污泥干固物质的含量是评估污泥性质和浓度的重要指标。

一般情况下,可以通过污泥干固物质与总悬浮固体(TSS)之比来计算。

已知总悬浮固体(TSS)含量一般为2-6%。

厌氧消化池计算公式

厌氧消化池计算公式

厌氧消化池计算公式厌氧消化池是一种用于有机废水处理的重要设施,它通过微生物的作用将有机废水中的有机物质分解成沼气和有机肥料。

在设计和运行厌氧消化池时,需要根据废水的性质和处理要求来进行计算和设计。

本文将介绍厌氧消化池的计算公式和相关内容。

1. 厌氧消化池的基本原理。

厌氧消化池是一种没有氧气的环境,通过微生物的厌氧代谢作用将有机废水中的有机物质分解成沼气和有机肥料。

在厌氧消化池中,微生物通过厌氧呼吸将有机物质分解成沼气和有机肥料,同时产生热量。

这种处理方法可以有效地降解有机废水中的有机物质,减少废水的污染程度。

2. 厌氧消化池的计算公式。

在设计和运行厌氧消化池时,需要进行一系列的计算和设计工作。

其中,厌氧消化池的计算公式是非常重要的内容之一。

下面将介绍厌氧消化池的计算公式及其相关内容。

(1)厌氧消化池的处理能力计算公式。

厌氧消化池的处理能力是指单位时间内处理的废水量。

在设计厌氧消化池时,需要根据废水的性质和处理要求来计算厌氧消化池的处理能力。

厌氧消化池的处理能力计算公式如下:Q = V × HRT。

其中,Q表示厌氧消化池的处理能力,单位为m3/d;V表示厌氧消化池的有效容积,单位为m3;HRT表示厌氧消化池的水力停留时间,单位为d。

(2)厌氧消化池的沼气产量计算公式。

在厌氧消化池中,有机物质分解产生沼气。

沼气是一种重要的可再生能源,可以用于发电、供暖等用途。

因此,在设计厌氧消化池时,需要计算沼气的产量。

厌氧消化池的沼气产量计算公式如下:G = V × VS × R。

其中,G表示厌氧消化池的沼气产量,单位为m3/d;V表示厌氧消化池的有效容积,单位为m3;VS表示废水中的有机物质的容积浓度,单位为m3/m3;R表示沼气的产生率,单位为m3/kg。

3. 厌氧消化池的设计参数。

在设计厌氧消化池时,需要确定一系列的设计参数,包括厌氧消化池的容积、水力停留时间、沼气产生率等。

这些设计参数是根据废水的性质和处理要求来确定的。

厌氧反应器常用计算公式汇总

厌氧反应器常用计算公式汇总

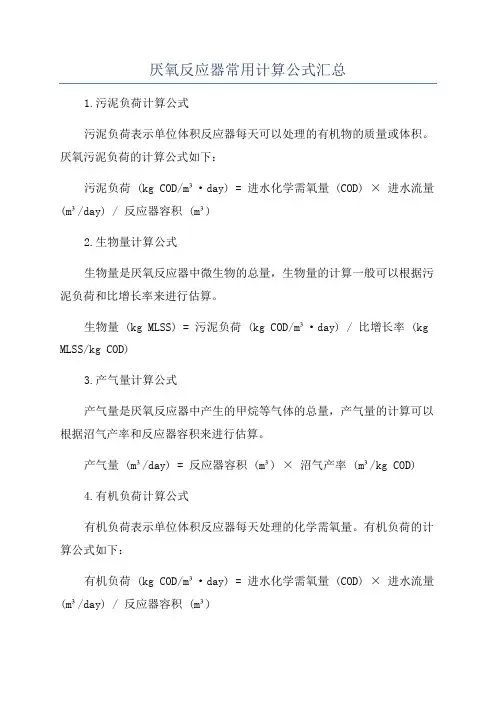

厌氧反应器常用计算公式汇总1.污泥负荷计算公式污泥负荷表示单位体积反应器每天可以处理的有机物的质量或体积。

厌氧污泥负荷的计算公式如下:污泥负荷(kg COD/m³·day) = 进水化学需氧量(COD) × 进水流量(m³/day) / 反应器容积(m³)2.生物量计算公式生物量是厌氧反应器中微生物的总量,生物量的计算一般可以根据污泥负荷和比增长率来进行估算。

生物量 (kg MLSS) = 污泥负荷(kg COD/m³·day) / 比增长率 (kg MLSS/kg COD)3.产气量计算公式产气量是厌氧反应器中产生的甲烷等气体的总量,产气量的计算可以根据沼气产率和反应器容积来进行估算。

产气量(m³/day) = 反应器容积(m³) × 沼气产率(m³/kg COD)4.有机负荷计算公式有机负荷表示单位体积反应器每天处理的化学需氧量。

有机负荷的计算公式如下:有机负荷(kg COD/m³·day) = 进水化学需氧量(COD) × 进水流量(m³/day) / 反应器容积(m³)5.比增长率计算公式比增长率是厌氧微生物在单位时间内生物量的增长率与微生物浓度之比,可以根据厌氧微生物的生物反应器常数来计算。

比增长率 (kg MLSS/kg COD) = 生物反应器常数 (kg MLSS/kgCOD/day)6.混合液悬浮固体浓度计算公式混合液悬浮固体浓度表示在厌氧反应器中的微生物悬浮固体的浓度。

悬浮固体浓度的计算可以根据污泥体积分数和混合液体积分数来进行估算。

悬浮固体浓度(kg MLSS/m³) = 污泥体积分数× 反应器容积(m³)/ 混合液体积分数这些计算公式可以帮助工程师和研究者设计和优化厌氧反应器的操作参数,确保反应器能够高效地降解有机废物,产生可利用的能源。

厌氧反应器常用计算公式的汇总!

厌氧反应器常用计算公式的汇总!

厌氧反应器常用计算公式的汇总!厌氧反应器是一种用于处理有机废水和有机废料的设备。

在厌氧条件下,厌氧微生物通过发酵代谢有机物质,产生有机酸、气体和沉淀物,将有机物质降解为甲烷和二氧化碳等无机物质。

厌氧反应器的设计与操作需要依据一定的公式和计算方法。

下面是一些常用的厌氧反应器计算公式的汇总。

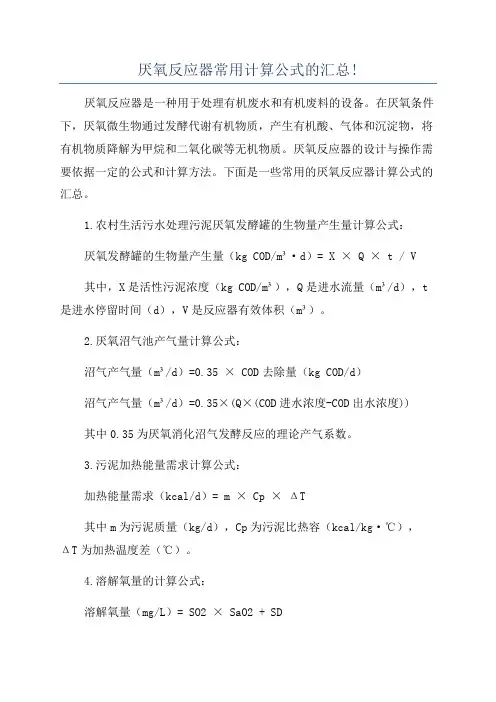

1.农村生活污水处理污泥厌氧发酵罐的生物量产生量计算公式:厌氧发酵罐的生物量产生量(kg COD/m³·d)= X × Q × t / V其中,X是活性污泥浓度(kg COD/m³),Q是进水流量(m³/d),t 是进水停留时间(d),V是反应器有效体积(m³)。

2.厌氧沼气池产气量计算公式:沼气产气量(m³/d)=0.35 × COD去除量(kg COD/d)沼气产气量(m³/d)=0.35×(Q×(COD进水浓度-COD出水浓度))其中0.35为厌氧消化沼气发酵反应的理论产气系数。

3.污泥加热能量需求计算公式:加热能量需求(kcal/d)= m × Cp × ΔT其中m为污泥质量(kg/d),Cp为污泥比热容(kcal/kg·℃),ΔT为加热温度差(℃)。

4.溶解氧量的计算公式:溶解氧量(mg/L)= SO2 × SaO2 + SD其中SO2为过氧化物浓度(mg/L),SaO2为氧解度(0.023),SD为空气溶解氧浓度(mg/L)。

5.混合完成时间的计算公式:混合完成时间(s)=V/Q其中V为反应器容量(m³),Q为进水流量(m³/s)。

6.有机负荷的计算公式:有机负荷(gCOD/m³·d)=Q×COD进水浓度其中Q为进水流量(m³/d),COD进水浓度为化学需氧量进水浓度(mg/L)。

7.温度对运动速率常数影响的计算公式:k2 = k1 × exp[(1/T2 - 1/T1) × E]其中k2和k1为两个不同温度下的运动速率常数,T2和T1为两个不同温度,E为反应活化能。
