FM调制解调电路的设计..
FM调制解调电路的设计..
FM 调制/解调电路的设计摘要：本设计根据锁相环原理，通过两片CD4046搭接基本电路来实现FM 调制/解调电路的设计，将调制电路的输出信号作为解调电路的输入信号，最终实现信号的调制解调。
原理分析，我们得到的载波信号的电压P P V -大于3V ，最大频率偏移m f ∆≥5KHz ，解调电路输出的FM 调制信号的电压P PV -大于200mV 可以看出我们的具体设计符合设计指标。
关键词：锁相环、调制、解调、滤波器一、概述FM 调制电路将代表不同信息的信号频率，搬移到频率较高的频段，以电磁波的方式将信息通过信道发送出去。
FM 解调电路将接收到的包含信息的高频信号的频率搬移到原信号所处的频段。
它广泛应用于广播通信、频率合成、自动控制及时取出与这两个信号以达到输压控振荡器和低通滤波器2．FM 调频信号的电压Vp-p ≥6V 3．解调电路输出的FM 调制信号的电压二、方案设计与分析调频是用调制信号直接线性地改变载波振荡的瞬时频率，即使载波振荡频率随调制信号的失真变化而变化。
其逆过程为频率解调（也称频率检波或鉴频）。
本实验是用CD4046数字集成锁相环（PLL ）来实现调频/解调（鉴频）的。
1.FM 调频电路原理图（如图1所示）将调制信号加到压控振荡器（VCO ）的控制端，使压控振荡器得输出频率（在自振频率（中心频率）o f 上下）随调制信号的变化而变化，于是生成了调频波。
当载波频率与自由振荡频率相近时，载波频率与压控振荡器的振荡频率锁定。
低通滤波器只保证压控振荡中心振荡频率与载波频率锁定时所产生的相位误差电压通过，该电压与调制信号同经加法器，用以控制压控振荡器的频率，从而获得与载波频率具有同样频率稳定度的调频波。
⑶CD4046 2.FM 调频波（经过放大器放大后）与压控振荡器的输出被送入鉴相器，经鉴相获得变化的相位误差电压，该误差电压通过低通滤波器被滤掉其高频成份，继而获得随调制信号频率变化而变化的信号，经跟随器得到解调信号，从而实现了解调（鉴频）过程。
FM调制与解调系统的设计
课题五FM调制与解调系统的设计一、本课题的目的本课程设计课题主要研究FM 调制与解调模拟系统的理论设计和软件仿真方法。
通过完成本课题的设计，拟主要达到以下几个目的：1．掌握模拟系统FM 调制与解调的原理。
2．掌握模拟系统FM 调制与解调的设计方法；3．掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用Matlab进行编程仿真的能力；4．熟悉基于Simulink的动态建模和仿真的步骤和过程；5．了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉采用LabVIEW进行仿真的方法。
二、课题任务设计FM调制与解调模拟系统，仿真实现相关功能。
包括:可实现单音调制的FM调制及解调、PM 调制及解调的系统设计及仿真，要求给出系统的设计框图、源程序代码及仿真结果，并要求给出程序的具体解释说明，记录系统的各个输出点的波形和频谱图。
具体内容为：(1）设计FM调制与解调、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明。
(2）采用Matlab语言设计相关程序,实现系统的功能，要求采用两种方式进行仿真，即直接采用Matlab 语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
要求采用两种以上调制信号源进行仿真，并记录系统的各个输出点的波形和频谱图。
(3)采用LabVIEW进行仿真设计,实现系统的功能,要求给出系统的前面板和框图，采用两种以上调制信号源进行仿真，并记录仿真结果。
(4)要求对系统的时域、频域特性进行分析，并与理论设计结果进行比较分析。
(5)对系统功能进行综合测试，整理数据，撰写设计报告。
三、主要设备和软件(1)PC机，一台(2)MATLAB6.5以上版本软件，一套(3)LabVIEW7.0以上版本软件，一套四、设计内容、步骤和要求4.1必选部分(1) 设计实现FM、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明,具体参数包括：载波频率、调制信号频率、载波大小、调制信号大小、调制系数等参数。
毕业设计(论文)-FM调制与解调电路设计
下图是晶体管组成的电抗管直接调频电路，图中 ～ 与 、 是电抗管与振荡管的直流偏置电阻， 、 、 、 对高频短路， 是耦合电容， 、 、 、 组成谐振回路， 、 为高频振流圈。电抗管调频器的缺陷是:振荡频率的稳定度不是很高；频率偏移也不能很大,阻抗Ze一般还有电阻分量，这个电阻分量也会随之变化,这个分量变化使振荡器产生寄生调幅。这种调频器的优点是电路较简单，先期的调频装置经常使用这种电路，其后逐渐被变容二极管调频器所替代[6]。
Keywords:FM modulation;FM demodulation;direct frequency modulation;indirect frequency modulation;frequency discriminator;phase locked loop
前言
随着人们生活品质的提高，FM技术被广泛运用于高保真音乐广播、立体声广播、多声道电视音响、电子音乐合成技术中。这就需要我们对FM系统的调制与解调熟悉与掌握。本文主要介绍通过直接调频法和间接调频法对FM进行调制，直接调频法即用调制信号直接控制决定振荡器振荡频率的某个元件参数，使振荡器瞬时频率跟随调制信号大小呈线性变化，即可实现频率调制。间接调频法就是利用频率与相位间有微积分的关系，首先要将调制信号进行积分，然后对载波进行调相。其中直接调频法采用变容二极管直接调频电路和电抗管调频电路，间接调频法是采纳变容管调相电路电路。解调主要采用鉴频器（非相干解调）或鉴相器（非相干解调）以及锁相环电路（相干解调），其中锁相环电路是由环路滤波器、鉴相器、压控振荡器组成。
5.若在省教育厅、学校组织的毕业设计（论文）检查、评比中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本人愿意接受学校按有关规定给予的处理，并承担相应责任。
调制解调电路设计
调制解调电路设计
调制解调电路是一种用于传输和接收信号的电子设备。
它的设计和实现旨在将信息从一个地方传输到另一个地方，同时确保信息的准确性和完整性。
在调制解调电路中，调制是将原始信号转换为适合传输的信号形式的过程。
解调则是将传输过来的信号恢复为原始信号的过程。
这两个过程是电信系统中非常重要的环节。
在调制过程中，我们通常使用载波信号来传输原始信号。
载波信号的频率通常比原始信号高得多，这样可以更好地传输信号。
调制的目的是将原始信号的信息嵌入到载波信号中，以便在传输过程中保持信号的完整性。
调制的方式有很多种，常见的有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
每种调制方式都有其特定的应用场景和优势。
选择合适的调制方式取决于信号的特性以及传输的要求。
解调的过程与调制相反，它的目的是从传输过来的信号中恢复出原始信号。
解调电路的设计要根据实际应用场景来确定，不同的解调方式有不同的电路设计要求。
在调制解调电路的设计中，需要考虑的因素有很多。
首先是信号的带宽和频率范围，这决定了选择合适的调制方式。
其次是电路的稳定性和可靠性，这对于长时间的传输非常重要。
还需要考虑功耗和
成本等因素，以便设计出满足实际需求的电路。
调制解调电路是现代通信系统中不可或缺的一部分。
它的设计和实现需要考虑多个因素，以保证信号的准确传输和恢复。
通过合理的电路设计和优化，可以实现高质量的信号传输和接收，为人们的通信提供更好的体验。
调频解调电路工作原理
调频解调电路工作原理
调频解调电路工作原理：
调频解调电路是一种用于将调频信号还原为原来的频率信号的电路。
其工作原理基于调频信号的特点，即频率会随着信号中的信息内容而变化。
调频信号可以表示为：fm(t) = Ac * cos(2π * (fc + kf * m(t)) * t)，其中fm(t)为调频信号，Ac为载波幅度，fc为载波频率，kf为
调制系数，m(t)为调制信号。
调频解调电路主要包括两个部分：解调器和滤波器。
解调器的作用是提取调频信号中的调制信号，一般采用频率鉴频器或相干解调器来完成。
频率鉴频器通过与载波频率同步，将调频信号的频率变化转换为振幅变化，然后通过一个包络检波器来提取调制信号。
相干解调器则通过与载波信号相干检波的方式，将调频信号还原为基带信号。
滤波器的作用是去除解调过程中产生的干扰，保留所需的调制信号。
解调过程中可能会引入一些高频噪声或者其他信号，需要使用滤波器将它们滤除，只保留所需的调制信号。
通过解调器和滤波器的协同工作，调频解调电路可以将调频信号还原为原来的频率信号，从而实现对调频信号的解调。

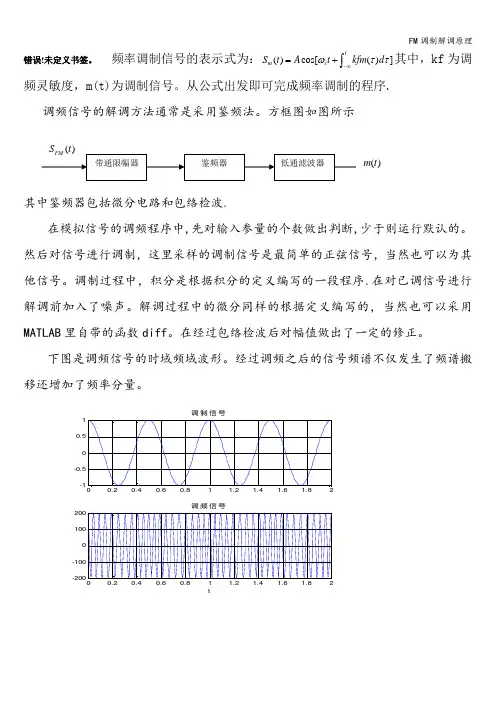

FM调制解调原理
错误!未定义书签。
频率调制信号的表示式为：()cos[()]tm c S t A t kfm d ωττ-∞=+⎰其中，kf 为调频灵敏度，m(t)为调制信号。
从公式出发即可完成频率调制的程序.调频信号的解调方法通常是采用鉴频法。
方框图如图所示其中鉴频器包括微分电路和包络检波.在模拟信号的调频程序中,先对输入参量的个数做出判断,少于则运行默认的。
然后对信号进行调制，这里采样的调制信号是最简单的正弦信号，当然也可以为其他信号。
调制过程中，积分是根据积分的定义编写的一段程序.在对已调信号进行解调前加入了噪声。
解调过程中的微分同样的根据定义编写的，当然也可以采用MATLAB 里自带的函数diff 。
在经过包络检波后对幅值做出了一定的修正。
下图是调频信号的时域频域波形。
经过调频之后的信号频谱不仅发生了频谱搬移还增加了频率分量。
下图绿色的是小信噪比条件下的解调波形，可以发现信噪比对解调的影响.而在语音信号的调频中，积分采用cumsum来完成，微分采用diff。
因为经过调试发现，采用根据定义编写的程序由于循环运行需要很多时间。
另外，在经过微分器后,包络检波和低通这段和幅度调制的非相干解调一样，所以也可以在经过微分后调用AM包络检波的程序。
对于调频信号来说，都会存在门限效应，使之在小信噪比情况下无法恢复出原来的调制信号。
所以语音信号的调制解调是在很大信噪比情况下。
下面是语音信号调制解调的时域频域图。
观看频谱可以看到调制信号的频谱相对于输入信号，发生了频谱搬移，还有在fc处多了一个冲激.另外还有一个需要注意的问题，读入语音信号时所输入的路径必须和存放语音信号的路径相同。
否则无法打开。
参考文献:［1]樊昌信，曹丽娜。
通信原理。
国防工业出版社。
2006。
9［2］ Santosh， the LNM IIT Jaipur （India）。
santosh_am_fm.m.2002.4 [3]陈丽丹。
FM调制解调系统设计与仿真。
基于matlab的fm系统调制与解调的仿真课程设计
基于matlab的fm系统调制与解调的仿真课程设计课程设计题目：基于MATLAB的FM系统调制与解调的仿真一、设计任务与要求1.设计并实现一个简单的FM（调频）调制和解调系统。
2.使用MATLAB进行仿真，分析系统的性能。
3.对比和分析FM调制和解调前后的信号特性。
二、系统总体方案1.系统组成：本设计包括调制器和解调器两部分。
调制器将低频信号调制到高频载波上，解调器则将已调制的信号还原为原始的低频信号。
2.调制方式：采用线性FM调制方式，即将低频信号直接控制高频载波的频率变化。
3.解调方式：采用相干解调，通过与本地载波信号相乘后进行低通滤波，以恢复原始信号。
三、调制器设计1.实现方式：使用MATLAB中的modulate函数进行FM调制。
2.参数设置：选择合适的载波频率、调制信号频率以及调制指数。
3.仿真分析：观察调制后的频谱变化，并分析其特性。
四、解调器设计1.实现方式：使用MATLAB中的demodulate函数进行FM解调。
2.参数设置：选择与调制器相同的载波频率、低通滤波器参数等。
3.仿真分析：观察解调后的频谱变化，并与原始信号进行对比。
五、系统性能分析1.信噪比（SNR）分析：通过改变输入信号的信噪比，观察解调后的输出性能，绘制信噪比与误码率（BER）的关系曲线。
2.调制指数对性能的影响：通过改变调制指数，观察输出信号的性能变化，并分析其影响。
3.动态范围分析：分析系统在不同输入信号幅度下的输出性能，绘制动态范围曲线。
六、实验数据与结果分析1.实验数据收集：根据设计的系统方案进行仿真实验，记录实验数据。
2.结果分析：根据实验数据，分析系统的性能指标，并与理论值进行对比。
总结实验结果，提出改进意见和建议。
七、结论与展望1.结论：通过仿真实验，验证了基于MATLAB的FM系统调制与解调的可行性。
实验结果表明，设计的系统具有良好的性能，能够实现低频信号的FM调制和解调。
通过对比和分析，得出了一些有益的结论，为进一步研究提供了基础。
FM调频与解调原理
❖ 二,调频立体声编码 MPX=(L+R)+38KHZ*(L-R)+19KHZ
立体声广播频谱图
导
载
L+R 频 L-R 频 L-R
下边带 上边带
辅助 通信通道
15 19 23
38
53 59
75
f(KHZ)
立体声广播信号的产生
左声道
Ｌ－Ｒ
－
Ｌ
右声道 Ｒ
38Ｋhz振荡器
除２
Ｌ＋Ｒ
衰减
去调频发射机
立体声广播的解调
二.解调原理
解调就是把已调信号瞬时频率不失真的转 变成电压变化,即实现 频率—电压转换.这个 功能是由鉴频器完成的.
幅度/相位鉴频器的实现模型
调频信号 频率-幅度线性变换 幅频信号 包络检波器 调制信号
调频信号 频率-相位线性变换 调相信号 相位检波器 调制信号
立体声原理
❖ 一.定义: 用两个传声器分别检测左右两部分声音信号， 并将左右两个声道的信号按一定方式进行编 码，然后调制在同一副载波上，再用调频的 方式调制在主载波上并发送出去
½ (L+R)
L
LPF 0-15KHZ
来自鉴 频信号
BPF 23-53KHZ
导频滤波 19KHZ
＊２
LPF 0-15KHZ
－
½ ((L-R)
R
AGND
4
AVDD
7
GND_VCO
11
GND_PA
12
VDD_PA
14
VDD_VCO 15
DGND 18
DVDD 24
SELTC_PIN
REX
1
32
X’ TAL_SEL S3 S2 S1 S0 OSCOUT
FM调制解调原理
FM调制解调原理FM调制解调（Frequency Modulation）是一种常见的调制解调方法，用于无线电通信和广播中。
它通过改变载波频率的方式传输模拟信号，实现了音频信号的传输和恢复。
本文将详细介绍FM调制解调的原理和过程。
一、FM调制FM调制是将模拟信号转换为频率变化的载波信号。
它的原理是根据模拟信号的幅度和方向的变化来改变载波频率。
具体来说，调制信号的幅度增大时，载波频率也随之增大；调制信号的幅度减小时，载波频率也随之减小。
调制过程可以通过以下步骤实现：1.信号预处理：将模拟信号的幅度进行放大或压缩，以便适应于调制电路的工作范围。
2.频率偏移：将模拟信号的频率上移或下移到与载波频率相匹配的范围内，以便进行调制。
3.调制过程：将模拟信号的频率变化转化为对载波频率的调制，一般采用带通滤波器和倍频电路来实现。
4.载波生成：生成指定频率的载波信号，一般采用振荡器和频率合成技术。
5.载波调制：将调制信号与载波信号相乘，形成调制后的信号。
这可以通过调制电路中的乘法器或调制芯片来实现。
6.输出滤波：使用低通滤波器去除调制信号中的高频成分，得到调制后的信号。
FM调制的主要特点是具有抗干扰性能好、信号传输距离远、音质较好等优点。
因此，它被广泛应用于广播、电视和无线通信等领域。
二、FM解调FM解调是将调制后的信号转换为原始模拟信号。
它需要通过解调过程来实现。
解调过程中的步骤如下：1.接收调制信号：接收调制后的信号，一般使用天线或其他接收器设备。
2.信号放大：对接收到的信号进行放大处理，以恢复信号的强度和幅度。
3.特定频率过滤：使用特定频率的滤波器去除多余的频率成分和噪声，保留关键的频率。
4.载波消除：使用消除器或识别器去除载波信号，保留调制信号。
5.载波调制：使用调制芯片或解调电路对调制信号进行解调，以恢复原始模拟信号。
6.幅度平衡：通过放大和压缩等处理来平衡信号的幅度，使其与原始信号相匹配。
FM解调的主要特点是具有较高的音质和较低的噪声，能够重现原始模拟信号。
fm正交调制和解调方法
fm正交调制和解调方法
FM（频率调制）是一种调制方法，它可以用来在载波信号中传输模拟信号。
在FM调制过程中，模拟信号的频率会根据模拟信号的幅度变化而变化。
正交调制是一种调制技术，它使用正交载波来传输数字信号。
下面我将从调制和解调的角度对FM正交调制和解调方法进行全面的解释。
首先，我们来看FM正交调制。
在FM正交调制中，数字信号被调制到两个正交的载波上。
这意味着，数字信号被分成两部分，分别调制到正交的载波上。
这样做的好处是可以通过两路信号来传输更多的信息，并且可以减少信号之间的干扰。
在FM正交调制中，通常使用相移键控（PSK）或者正交振幅调制（QAM）来调制数字信号到正交载波上。
接下来是FM正交解调。
在接收端，需要对接收到的信号进行解调以获取原始的数字信号。
对于FM正交调制信号的解调，通常使用相移键控解调（PSK）或者正交振幅调制解调（QAM）技术。
解调的过程中，需要恢复出原始的两个数字信号，并进行合并以得到原始的数字信号。
总的来说，FM正交调制和解调方法通过将数字信号分别调制到两个正交的载波上，以及在接收端将信号进行解调和合并，实现了对数字信号的可靠传输和恢复。
这种方法在无线通信和数字通信中得到了广泛的应用，能够提高通信系统的可靠性和效率。
FM的MATLAB调制解调
FM的MATLAB调制解调通信原理仿真实验报告实验名称： FM调制及解调姓名：专业：年级：学号：201X年X ⽉X⽇FM 调制及解调设输⼊信号为()cos 2m t t π= ，载波中⼼频率为 10c z f H =，VCO 的压控振荡系数为 5/z H V ，载波平均功率为1W 。
试画出：●已调信号的时域波形；●已调信号的振幅谱；●⽤鉴频器解调该信号，并与输⼊信号⽐较。
⼀、程序代码clear allt0=2;tz=0.0001; %时间向量精度 fs=1/tz; %设定抽样频率 t=[-t0:tz:t0]; %产⽣时间向量kf=5; %设定压控振荡器系数 fc=10; %设定载波频率kd=0.8; %设定鉴频增益/鉴频器灵敏度 m_fun=cos(2*pi*t);int_m(1)=0; %对m_fun 积分 for i=1:length(t)-1int_m(i+1)=int_m(i)+m_fun(i)*tz; endx=sqrt(2)*cos(2*pi*fc*t+kf*int_m); %调制信号 y=m_fun.*kd*kf; %解调信号 z=-sqrt(2)*(2*pi*fc+kf*m_fun).*sin(2*pi*fc*t+kf*int_m); Nf=4096*32;M=fft(m_fun,Nf); %对原始信号快速傅⾥叶变换 f=[0:1:Nf-1]./Nf.*fs;X=fft(x,Nf); %对已调信号快速傅⾥叶变换 Y=fft(y,Nf); %对解调信号快速傅⾥叶变换figure(1); %⽣成原始信号的时域图形 plot(t,m_fun(1:length(t)),'linewidth',2); title('原始信号的时域图形');xlabel('时间/s');legend('m(t)')figure(2); %⽣成原始信号的频域图形h1=plot(f,abs(fftshift(M))/max(abs(M)),'linewidth',1);title('原始信号的频域图形');xlabel('频率/Hz');legend('M(f)');figure(3); %⽣成已调信号的时域图形plot(t,x(1:length(t)),'linewidth',2);title('已调信号的时域图形');xlabel('时间/s');legend('x(t)');figure(4); %⽣成已调信号的频域图形plot(f,abs(fftshift(X))/max(abs(X)),'linewidth',1); title('已调信号的频域图形');xlabel('频率/Hz');legend('X(f)');figure(5); %鉴频微分电路输出plot(t,z(1:length(t)),'linewidth',2);title('鉴频微分电路输出的时域图形');xlabel('时间/s');legend('z(t)');figure(6); %⽣成解调信号的时域图形plot(t,y(1:length(t)),'linewidth',2);title('解调信号的时域图形');xlabel('时间/s');legend('y(t)');figure(7); %⽣成解调信号的频域图形plot(f,abs(fftshift(Y))/max(abs(Y)),'linewidth',1); title('解调信号的频域图形');xlabel('频率/Hz');legend('Y(f)');⼆、实验结果与分析（1）已调信号的时域波形时间/s时间/s时间/s调频信号的⼀般表达式为：()cos[()]c fx t A t K m dωττ=+?，已知()cos2m t tπ=，2c cw fπ=，10c zf H=,5/f zK H V=,由于载波平均功率为1W，故A=由于5/f zK H V=，调制波形的频率变化不明显，对⽐第⼆、三图可知，fK越⼤时（第三张图25/f zK H V=），调制现象更加明显。
ASK调制与解调电路设计
ASK调制与解调电路设计调制与解调电路是无线通信中的重要组成部分，用于将信息信号转换为适合传输的高频信号，并在接收端将高频信号还原为原始信息信号。
接下来将详细介绍调制与解调电路的设计。
一、调制电路设计：调制电路主要用于将低频信息信号调制到高频载波上进行传输，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
1.AM调制电路设计：AM调制主要包括信号放大、频率变换、调幅和输出滤波等环节。
具体设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，一般使用运放进行放大。
(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。
(3)调幅：将频率变换后的高频信号经过调幅电路进行调幅，常用的调幅电路有晶体二极管调制器和集成电路调制器等。
(4)输出滤波：将调幅后的信号通过低通滤波器进行滤波，去除高频噪声和杂波。
2.FM调制电路设计：FM调制是将信息信号的频率变化转换为载波频率的变化，并将其用于传输。
FM调制电路的设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，使用运放或差动放大电路进行放大。
(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。
(3)调频：将频率变换后的高频信号进行调频，一般采用三角调制电路进行调频。
(4)输出滤波：将调频后的信号经过低通滤波器进行滤波，去除高频噪声和杂波。
3.PM调制电路设计：PM调制是将信息信号的相位变化转换为载波相位的变化，并将其用于传输。
PM调制电路的设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，使用运放或差动放大电路进行放大。
(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。
(3)调相：将频率变换后的高频信号进行调相，一般采用集成电路调相器进行调相。
FM调制解调系统设计与仿真.doc
重庆邮电大学移通学院《FM调制与解调电路的设计》课程设计2012 级电子信息工程专业 06111202 班级题目FM调制解调电路的设计姓名王优学号2012213176指导教师曹礼华2016年4 月15 日内容摘要在日常应用中FM广泛应用于电视信号的传输、卫星和电话系统等。
FM调制解调电路的设计主要是通过对模拟通信系统主要原理和技术进行研究，理解FM调制原理和FM电路调制解调的基本过程，学会建立FM调制模型并利用集成环境下的M文件，对FM调制解调电路进行设计和仿真，并分别绘制出它的基带信号，载波信号，及已调信号的时域波形；再进一步分别绘制出对已调信号叠加噪声后信号，相干解调后信号和解调基带信号的时域波形；最后绘出FM基带信号通过以上信道和调制解调系统后的误码率与信噪比的关系，并通过与理论结果的波形对比来分析此仿真调制与解调电路的正确性以及噪声对信号解调的影响。
在本课程设计中，系统开发平台为Windows XP，使用的工具软件为M ATL AB 7.0。
在该平台运行程序完成了对FM调制和解调以及对叠加噪声后解调结果的观察。
通过本课程设计，达到了实现FM信号通过噪声信道，调制和解调系统的仿真目的。
从而了解FM调制解调系统的优点和缺点，有利于以后设计应用。
关键词解调；M ATL AB仿真；信噪比；FM；调制一、MATLAB软件简介MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。
MATLAB和mathematica、maple并称为三大数学软件。
FM电路实现调制解调
F M电路实现调制解调公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]FM电路实现调制解调调制解调，即我们常说的Modem，其实是Modulator（调制器）与Demodulator （解调器）的简称，中文称为调制解调器。
也有人跟据Modem的谐音，亲昵地称之为“猫”。
调制: 将各种转换成适于传输的数字调制信号(已调信号或频带信号)；解调: 在接收端将收到的数字频带信号还原成数字基带信号一、概述FM调制电路将代表不同信息的信号频率，搬移到频率较高的频段，以电磁波的方式将信息通过信道发送出去。
FM解调电路将接收到的包含信息的高频信号的频率搬移到原信号所处的频段。
锁相环是一种相位负反馈的自动相位控制电路，它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域它是通过比较输入信号的相位和压控振荡器输出信号的相位，取出与这两个信号的相位差成正比的电压，并将该电压该电压作为压控振荡器的控制电压来控制振荡频率，以达到输出信号的频率与输入信号的频率相等的目的。
锁相环主要由相位比较器、压控振荡器和低通滤波器三部分组成。
调制电路还需要另设计一个高频信号放大器和加法器。
解调电路需要设计一个低通滤波器，来取出解调信号。
技术指标：1．载波频率fc=,载波信号的电压Vp-p≥3V；2．FM调频信号的电压Vp-p≥6V，最大频率偏移∆fm≥5KHz；3．解调电路输出的FM调制信号的电压Vp-p≥200mV。
二、方案设计与分析调频是用调制信号直接线性地改变载波振荡的瞬时频率，即使载波振荡频率随调制信号的失真变化而变化。
其逆过程为频率解调（也称频率检波或鉴频）。
本实验是用CD4046数字集成锁相环（PLL）来实现调频/解调（鉴频）的。
调频电路原理图（如图1所示）将调制信号加到压控振荡器（VCO ）的控制端，使压控振荡器得输出频率（在自振频率（中心频率）o f 上下）随调制信号的变化而变化，于是生成了调频波。
FM模拟调制与解调
电子信息与通信学院实验报告实验名称FM信号的调制与解调课程名称通信原理姓名顾康学号U201413323日期2017/3/14 地点成绩教师徐争光1 实验目标本实验完成了对音乐信号的FM 调制与解调。
要达到的效果是让音乐信号经历了调制、信道传送、解调的过程后仍能不失真地播放。
2 调制与解调原理2.1 调制角度调制信号的一般表达式为：()cos[()]m c s t A t t ωϕ=+式中：A 为载波的恒定振幅；[()]c t t ωϕ+为信号的瞬时相位，记为()t θ；()t ϕ为相对于载波相位c t ω的瞬时相位偏移；d[()]/dt c t t ωϕ+是信号的瞬时角频率，记为(t)ω；而d ()/dt t ϕ称为相对于载频c ω的瞬时频偏。
所谓频率调制（FM ），是指瞬时频率偏移随调制信号()m t 成比例变化，即d ()()dtf t K m t ϕ= 式中：f K 为调频灵敏度。
这时相位偏移为：()()ft K m d ϕττ=⎰，代入角度调制信号的一般表达式，可得调频信号为：()cos[()]FM c f s t A t K m d ωττ=+⎰以下为FM 调制的代码：2.2解调由于非相干解调对NBFM 信号及WBFM 信号均适用，所以采用非相干的解调方法。
调频信号的一般表达式为：()cos[()]c f x t A t K m d ωττ=+⎰ 则解调输出应为：()()d f y t K K m t =这就是说，调频信号的解调是要产生一个与输入调频信号的频率呈线性关系的输出电压。
完成这种频率-电压转化关系的器件是频率检波器，简称鉴频器。
下图描述了一种振幅鉴频器进行相干解调的特性与原理框图。
限幅器的作用是消除信道中的噪声和其他原因引起的调频波的幅度起伏，带通滤波器（BPF ）是让调频信号顺利通过你，同时滤除带外噪声及高次谐波分量。
微分器和包络检波器构成了具有近似理想鉴频特性的鉴频器。
微分器的作用是把幅度恒定的调频波()x t 变成幅度和频率都随原始信号()m t 变化的调幅调频()d s t ，即()()()sin d c f c f s t A K m t t K m d ωωττ⎡⎤⎡⎤=-++⎣⎦⎣⎦⎰包络检波器则将其幅度变化检出并滤去直流，再经低通滤波后即得解调输出()()d f y t K K m t =式中：d K 为鉴频器灵敏度（V/(rad/s)）以下为解调部分代码：3实验难点与解决方案实验中我先尝试最简单的AM方式，但是结果十分不理想，噪声的干扰太大。
基于MATLAB的模拟信号频率调制(FM)与解调分析.
课程设计任务书学生姓名：专业班级：电信指导教师：工作单位：武汉理工大学题目：信号分析处理课程设计－基于MATLAB的模拟信号频率调制（FM）与解调分析初始条件：1.Matlab6.5以上版本软件；2.先修课程：通信原理等；要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、利用MATLAB中的simulink工具箱中的模块进行模拟频率（FM）调制与解调，观察波形变化2、画出程序设计框图，编写程序代码，上机运行调试程序，记录实验结果（含计算结果和图表等），并对实验结果进行分析和总结；3、课程设计说明书按学校统一规范来撰写，具体包括：⑴目录；⑵理论分析；⑶程序设计；⑷程序运行结果及图表分析和总结；⑸课程设计的心得体会（至少800字，必须手写。
）；⑹参考文献（不少于5篇）。
时间安排：周一、周二查阅资料，了解设计内容；周三、周四程序设计，上机调试程序；周五、整理实验结果，撰写课程设计说明书。
指导教师签名： 2013 年 7月 2 日系主任（或责任教师）签名： 2013年 7月 2日目录1 Simulink简介 (1)1.1 Matlab简介······················································错误！未定义书签。
FM调制解调
FM信号调制解调无线传输系统三、实验原理：1、通信按照传统理解就是信息传输。
通信系统的作用就是将信息从信息源发送到一个或多个目的地，且信息是多种多样的。
通信系统对信号进行两种基本变换：第一、要把发送的消息要变换成原始电信号。
第二、将原始电信号调制到频率较高的载频上，使其频带适合信道的输。
解调后的信号称为基带信号，已调信号也称为频带信号。
对于任何一个通信系统，均可视为由发送端、信道和接收端三大部分组成。
图1通信系统组成信息源（简称信源）的作用是把各种信息转换成原始信号。
根据消息的种类不同信源分为模拟信源和数字信源。
发送设备的作用产生适合传输的信号，即使发送信号的特性和信道特性相匹配，具有抗噪声的能力，并且具有足够的功率满足原距离传输的需求。
信息源和发送设备统称为发送端。
发送端将信息直接转换得到的较低频率的原始电信号称为基带信号。
通常基带信号不宜直接在信道中传输。
因此，在通信系统的发送端需将基带信号的频谱搬移（调制）到适合信道传输的频率范围内进行传输。
这就是调制的过程。
信号通过信道传输后，具有将信号放大和反变换功能的接收端将已调制的信号搬移（解调）到原来的频率范围，这就是解调的过程。
信号在信道中传输的过程总会受到噪声的干扰，通信系统中没有传输信号时也有噪声，噪声永远存在于通信系统中。
由于这样的噪声是叠加在信号上的，所以有时将其称为加性噪声。
噪声对于信号的传输是有害的，它能使模拟信号失真。
在本仿真的过程中我们假设信道为高斯白噪声信道。
图2信号传输调制在通信系统中具有十分重要的作用。
一方面，通过调制可以把基带信号的频谱搬移到所希望的位置上去，从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号。
另一方面，通过调制可以提高信号通过信道传输时的抗干扰能力，同时，它还和传输效率有关。
不同的调制方式产生的已调信号的带宽不同，因此调制影响传输带宽的利用率。
可见，调制方式往往决定一个通信系统的性能。
在本仿真的过程中我们选择用调频调制方法进行调制。
通信原理实验13 模拟调制解调实验(FM)
实验十三模拟调制解调实验（FM）实验内容1.模拟调制(FM)实验2.模拟解调(FM)实验一、实验目的1.掌握变容二极管调频电路的工作原理及调频调制特性及其测量方法。
2.熟悉相位鉴频器的基本工作原理。
3.了解鉴频特性曲线（S曲线）的正确调整方法。
二、实验电路工作原理(一)模拟调制实验1.变容二极管工作原理调频即为载波的瞬时频率受调制信号的控制。
其频率的变化量与调制信号成线性关系。
常用变容二极管实现调频。
变容二极管调频电路如图8-1所示。
从J2处加入调制信号，使变容二极管的瞬时反向偏置电压在静态反向偏置电压的基础上按调制信号的规律变化，从而使振荡频率也随调制电压的规律变化，此时从J1处输出为调频波（FM）。
C15为变容二级管的高频通路，L1为音频信号提供低频通路，L1和C23又可阻止高频振荡进入调制信号源。
图8-1 变容二极管调频f因为LCf π21=，所以电容小时，振荡频率高，而电容大时，振荡频率低。
从图（a ）中可以看到，由于C-u 曲线的非线性，虽然调制电压是一个简谐波，但电容随时间的变化是非简谐波形，但是由于LCf π21=，f 和C 的关系也是非线性。
不难看出，C-u 和f-C的非线性关系起着抵消作用，即得到f-u 的关系趋于线性（见图（c ））。
2. 变容二极管调频器获得线性调制的条件设回路电感为L ，回路的电容是变容二极管的电容C （暂时不考虑杂散电容及其它与变容二极管相串联或并联电容的影响），则振荡频率为LCf π21=。
为了获得线性调制，频率振荡应该与调制电压成线性关系，用数学表示为Au f =，式中A 是一个常数。
由以上二式可得LCAu π21=，将上式两边平方并移项可得2222)2(1-==Bu u LA C π，这即是变容二极管调频器获得线性调制的条件。
这就是说，当电容C 与电压u 的平方成反比时，振荡频率就与调制电压成正比。
3. 调频灵敏度调频灵敏度f S 定义为每单位调制电压所产生的频偏。
FM调频与解调原理
二,调频立体声编码 MPX=(L+R)+38KHZ*(L-R)+19KHZ
立体声广播频谱图
导
载
L+R 频 L-R 频 L-R
下边带 上边带
辅助 通信通道
15 19 23
38
53 59
75
f(KHZ)
立体声广播信号的产生
左声道
Ｌ－Ｒ
－
Ｌ
右声道 Ｒ
38Ｋhz振荡器
除２
Ｌ＋Ｒ
衰减
去调频发射机
立体声广播的解调
单位以M调频的一些基本参数计算
Stereo Separation：立体是声分离度 VL=Vin , VR=0 Sep. = 20 log [V / L(Demod) V ] R(Demod)
Channel Balance：声道平衡度 VL=VR=Vin C.B. = 20 log [V / L(Demod) V ] R(Demod)
½ (L+R)
L
LPF 0-15KHZ
来自鉴 频信号
BPF 23-53KHZ
导频滤波 19KHZ
＊２
LPF 0-15KHZ
－
½ ((L-R)
R
AGND
4
AVDD
7
GND_VCO 11
GND_PA 12
VDD_PA 14
VDD_VCO 15
DGND 18
DVDD 24
SELTC_PIN
REX
1
32
X’TAL_SEL S3 S2 S1 S0 OSCOUT
31 30 29 28 27
26
OSCIN 25
SINGLE TO
DIFEERENTIAL
基于multisim的fm锁相环调制与解调
现代通信技术基于multisim的FM调频电子线路设计与仿真姓名：苟浩学号：100610103系别：10级电子信息工程一·实验目的及实验内容1，熟练了解fm调频调制及解调的相关原理及方法。
2，熟练掌握multisim的根底及使用方法。
二·实验仪器pc 一台三·实验原理本次仿真采用锁相环原理调制直接调频电路的振荡器中心频率稳定度较低,而采用晶体振荡器的调频电路, 其调频范围又太窄。
采用锁相环的调频器可以解决这个矛盾。
其构造原理如图1所示。
首先在Multisim 软件中构造锁相环的仿真模型( 图1) 。
根本的锁相环由鉴相器( PD) 、环路滤波器( LP) 和压控振荡器( VCO) 三个局部组成。
图中,鉴相器由模拟乘法器A 1 实现, 压控振荡器为V3 , 环路滤波器由R1 、C1 构成。
图1锁相环调频电路的原理框图锁相环是一种自动相位控制系统, 广泛应用于通信、雷达、导航以及各种测量仪器中。
锁相环及其应用电路是通信电子电路课程教学中的重点内容, 但比拟抽象, 还涉及到新的概念和复杂的数学分析。
因此无论是教师授课还是学生理解都比拟困难。
为此, 我们将基于Mult isim 的锁相环应用仿真电路引入课堂教学和课后实验。
实践证明, 这些仿真电路可以帮助学生对相关内容的理解, 并为进展系统设计工作打下良好的根底。
锁相环的应用电路很多, 这里介绍锁相环调频、鉴频电路。
仿真模型如图2,。
图2 锁相环仿真模型解调仍然采用锁相环用锁相环可实现调频信号的解调, 其原理框图如图4-11 所示。
为了实现不失真的解调, 要求锁相环的捕捉带必须大于调频波的最大频偏, 环路带宽必须大于调频波中输入信号的频谱宽度。
图4-11 锁相环鉴频电路的原理框图四·实验数据调制原理图上为调制信号下为原始信号解调原理图上为解调信号下为调制信号五·参考文献杨完全现代通信技术四川大学出版社谭博学集成电路原理及应用电子工业出版社周选昌高频电子线路电子工业出版社【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FM 调制/解调电路的设计摘要：本设计根据锁相环原理，通过两片CD4046搭接基本电路来实现FM 调制/解调电路的设计，将调制电路的输出信号作为解调电路的输入信号，最终实现信号的调制解调。
原理分析，我们得到的载波信号的电压P P V -大于3V ，最大频率偏移m f ∆≥5KHz ，解调电路输出的FM 调制信号的电压P P V-大于200mV 可以看出我们的具体设计符合设计指标。
关键词：锁相环、调制、解调、滤波器 一、概述FM 调制电路将代表不同信息的信号频率，搬移到频率较高的频段，以电磁波的方式将信息通过信道发送出去。
FM 解调电路将接收到的包含信息的高频信号的频率搬移到原信号所处的频段。
锁相环是一种相位负反馈的自动相位控制电路，它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域它是通过比较输入信号的相位和压控振荡器输出信号的相位，取出与这两个信号的相位差成正比的电压，并将该电压该电压作为压控振荡器的控制电压来控制振荡频率，以达到输出信号的频率与输入信号的频率相等的目的。
锁相环主要由相位比较器、压控振荡器和低通滤波器三部分组成。
调制电路还需要另设计一个高频信号放大器和加法器。
解调电路需要设计一个低通滤波器，来取出解调信号。
技术指标：1．载波频率fc=46.5KHz,载波信号的电压Vp-p ≥3V ； 2．FM 调频信号的电压Vp-p ≥6V ，最大频率偏移∆fm ≥5KHz ； 3．解调电路输出的FM 调制信号的电压Vp-p ≥200mV 。
二、方案设计与分析调频是用调制信号直接线性地改变载波振荡的瞬时频率，即使载波振荡频率随调制信号的失真变化而变化。
其逆过程为频率解调（也称频率检波或鉴频）。
本实验是用CD4046数字集成锁相环（PLL ）来实现调频/解调（鉴频）的。
1.FM 调频电路原理图（如图1所示）将调制信号加到压控振荡器（VCO ）的控制端，使压控振荡器得输出频率（在自振频率（中心频率）o f 上下）随调制信号的变化而变化，于是生成了调频波。
当载波频率与自由振荡频率相近时，载波频率与压控振荡器的振荡频率锁定。
低通滤波器只保证压控振荡中心振荡频率与载波频率锁定时所产生的相位误差电压通过，该电压与调制信号同经加法器，用以控制压控振荡器的频率，从而获得与载波频率具有同样频率稳定度的调频波。
图1 FM 调频电路原理框图2.FM 解调电路的原理图（如图2所示）调频波（经过放大器放大后）与压控振荡器的输出被送入鉴相器，经鉴相获得变化的相位误差电压，该误差电压通过低通滤波器被滤掉其高频成份，继而获得随调制信号频率变化而变化的信号，经跟随器得到解调信号，从而实现了解调（鉴频）过程。
图2 FM 解调电路原理框图3.锁相环CD4046工作原理本次课设要求我们掌握锁相环调制/解调的原理，用2片数字锁相环CD4046设计FM 调制／解调电路。
完成课题的核心器件是CD4046集成锁相环，其内部结构如图3所示。
图3锁相环（4046）内部电原理框图CD4046工作原理：输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。
UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。
VCO 的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。
若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述图4 CD4046引脚功能图图4是CD4046的引脚排列，采用16脚双列直插式，各管脚功能：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
8、16脚电源的负端和正端。
9脚压控振荡器的控制端。
10脚解调输出端，用于FM解调。
11、12脚外接振荡电阻。
13脚相位比较器Ⅱ的输出端。
14脚信号输入端。
15脚内部独立的齐纳稳压管负极4．测量CD4046锁相环的捕捉带和同步带方法测量CD4046锁相环的捕捉带和同步带，其示意图如图5所示。
图5 捕捉带和同步带示意图测量方法：(1) 改变14脚输入信号的频率，使频率逐渐降低，直至4脚输出方波刚好出现f”。
不稳定时，环路进入失锁状态，该点定义为同步带的下限频率“1f开始频率逐渐增加，直至4脚输出方波刚(2) 改变14脚输入信号的频率，由1f”。
好再次稳定时，环路进入锁定状态，该点定义为捕捉带的下限频率“3f开始频率逐渐增加，直至4脚输出方波刚(3) 改变14脚输入信号的频率，由1f”。
好出现不稳定时，环路进入失锁状态，该点定义为同步带的上限频率“2f开始频率逐渐降低，直至4脚输出方波刚(4) 改变14脚输入信号的频率，由4好再次稳定时，环路进入锁定状态，该点定义为捕捉带的上限频率“4f 。
同步带宽为：2f -1f 捕捉带宽为4f -3f三、电路设计1.锁相环中的鉴相器工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图6所示。
图6 模拟相乘器鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：)](sin[)(t t w U t U i i m i θ+= )](sin[)(0t t w U t U o om o θ+=式中的o w 为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压D U 为：)](cos[)](sin[)()(K D t t w t t w U KU t U t U U o o i i om m o i θθ++==)]()(sin[2/1t t w t t w U KU o o i i om m θθ+++= )]}([)](sin{[2/1t t w t t w U KU o o i i om m θθ+-++用低通滤波器LF 将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压)(U t C 。
即)(U t C 为：)]}([)](sin{[2/1(t)U C t t w t t w U KU o o i i om m θθ+-+=)]}()([)sin{(t t t w w U o i o i dm θθ-+=-式中的i w 为输入信号的瞬时振荡角频率，)(t i θ和)(t o θ分别为输入信号和输出信号的瞬时位相。
2.CD4046 构成频率调制与解调电路的工作原理当从9脚输入载波信号时，从4端可输出受输入信号调制的调频信号。
如图7 所示，由于调频时要求VCO 有一定的频率范围（频偏），所以不用R2收缩频带，即R2为无穷大（12脚空置） 仅用R1和C1确定VCO 的中心频率f 0即可。
设计参数时，只需由f 0查图9（电源电压VCO为9V 时的曲线，横坐标为C1 取值）求出C1 与R1即可图7 CD4046构成的频率调制电路当从14脚输入一被信号调制的（中心频率与CD4046的VCO的中心频率相同）调频信号，则相位比较器输出端将输出一个与信号具有相同变化频率的包络信号，经低通滤波器滤去载波后，即剩下调频信号解调后的信号了。
一般使用PCI，这时仅由R1和C1确定VCO的中心频率f0，而不用R2来收缩频率范围（其为无穷大）。
同样，由图9查图求R1 与C1。
无调频信号输入时，VCO工作在f0上。
解调电路如图8所示。
图8 CD4046构成的频率解调电路图9 CD4046 在不同外部元件参数下的特性曲线综上所述设计FM调制/解调电路如图10所示图10 实验电路图四、电路性能指标的测试(1)调频部分的测试的测量①锁相环自振频率f将IN1、IN2分别对地短路，调节微调电位器PR1至适中位置，测量D端(即IC3的VCO脚，也就是CD4046的9脚)直流电压(约为5.3V，近似电源电压的1/2)，用in示波器观察锁相环输出OUT1端的波形。
记录波形特性、频率、幅度,填入下表。
OUT1端波形特性频率（KHz）幅度（Vp-p）锁相环自振波形46.5 13.6V观察相位比较器（鉴相器）B端(IC3的2脚)的波形，将测量结果填入下表。
B端相位比较器的输出波形波形特性频率（KHz）幅度（Vp-p）46.5 13．4V观察鉴相器输出C端的预积分波形，将测量结果填入下表。
C端鉴相器输出预积分波形波形特性频率（KHz）幅度（Vp-p）46.5 250mV观察压控振荡器输入VCOin端(即加法器IC2的输出D端)的波形，将测量结果填入下表。
D端鉴相器输出积分波形波形特性频率（KHz）幅度（Vp-p）46.5 612mV②锁定的判断将信号发生器输出的方波信号(幅度为3.5VP-P ，频率为自振频率f)加到载波输入IN1端，用双踪示波器同时观测锁相环OUT1端和A端的波形（即锁相环的4脚和14脚）。
如波形稳定表示频率被锁定。
改变信号发生器的输出信号频率，可发现在较大范围内锁相环均能锁定。
图11 OUT1端波形图12 A端波形③测量同步带宽(锁定范围)和捕捉带宽(捕捉范围)调节载波信号频率（输入IN1），由自振频率f0开始逐渐缓慢降低，直至（VCOout端）波形抖动(即：失锁)，记录此时的载波输入信号频率f1（下限失锁频点）。
测得结果fl=10.92KHz调节载波信号频率，由自振频率f0开始逐渐缓慢增加，直至（VCOout端）波形抖动(即：失锁)，记录此时的载波输入信号频率f2（上限失锁频点）。
测得结果f2=82.580KHz所以求得同步带宽（锁定范围）Lf∆= f2-f l=71.66KHz调节载波信号频率，由f1开始逐渐缓慢增加，直至（VCOout端）波形不抖动(即：锁定)，记录此时的载波输入信号频率f3（下限锁定频点）。
测得结果f3=25.320KHz调节载波信号频率，由f2开始逐渐缓慢降低，直至（VCOout端）波形不抖动(即：锁定)，记录此时的载波输入信号频率f4（上限锁定频点）。
测得结果f4=56.980KHz所以求得捕捉带宽（捕捉范围）Vf∆= f4- f3=41.760KHz(2)解调部分的测试①锁相环自振频率的测量(由IC4组成)调节微调电位器PR2至适中位置，测量G端((即IC4的VCOin脚，也就是CD4046的9脚)直流电压，用示波器观察锁相环输出E端的波形。
记录波形特性、频率、幅度,填入下表。
E端锁相环自振波形波形特性频率（KHz）幅度（Vp-p）46.5 12.7V观察相位比较器（鉴相器）F端(IC4的2脚)的波形，将测量结果填入下表。
