空调工作原理与电路控制详细讲解
空调控制电路原理
空调控制电路原理空调控制电路是指用于控制空调运行和调节室内温度的电路系统。
一般由传感器、控制器和执行器等组成。
其原理主要包括温度检测、信号处理、控制逻辑和执行操作等环节。
一、温度检测：空调控制电路中的温度检测是实现自动温度调节的基础。
一种常见的温度检测传感器是温度传感器，如热电偶、热电阻、半导体温度传感器等。
这些传感器通过测量环境温度将其转化为电信号，并输入给控制器进行处理。
二、信号处理：控制器对从温度检测传感器获取到的信号进行处理，将其转化为数字信号，并进行电平调整、滤波、放大等工作。
同时，还会对信号进行与设定温度的比较，判断是否需要开启或关闭空调，并确定空调工作的模式和方式。
三、控制逻辑：空调控制电路的控制逻辑是根据目标温度和当前室内温度之间的差异来决定空调的开启和关闭。
当室内温度高于设定温度时，控制器将发送信号给执行器，使之工作，从而开启空调。
当室内温度达到设定温度时，控制器将发送信号给执行器，使之停止工作，关闭空调。
四、执行操作：执行器是空调控制电路中的一个重要部分，通过接收控制器发出的信号，来控制空调的制冷、制热、送风等工作模式。
执行器一般包括继电器、开关、电机等。
继电器接收到控制器发出的信号后，将电能转化为其他形式的能量，如热能、机械能等，从而控制空调的开关。
开关则用于控制空调的工作方式，如制冷、制热、送风、除湿等。
电机则用于驱动空调的压缩机、风扇等设备，实现空调系统的运转。
除了以上基本原理外，现代空调控制电路还常常加入了多种功能，以提高空调的使用效果和节能性。
例如，可以加入温度补偿功能，根据室内外温度差异调整设定温度，以适应不同季节。
还可以加入自动运行调节功能，根据特定的时间段和需求自动启动和停止空调，以减少耗能。
此外，还可以加入通信功能，使空调能够与其他设备进行联动控制，以实现自动化的智能化控制。
综上所述，空调控制电路的原理是基于温度检测、信号处理、控制逻辑和执行操作等环节，通过不同的传感器、控制器和执行器等组成，实现室内温度的自动调节和空调工作模式的控制。
空调工作原理及电路控制详解
空调工作原理及电路控制详解IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】空调工作原理及电路控制详解近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。
目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。
在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。
此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。
空调拥有量在各地区差异较大。
随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。
2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。
2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。
这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。
1 空调工作原理（1）制冷原理图 1-1空调制冷原理空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。
高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。
空调电路板工作原理

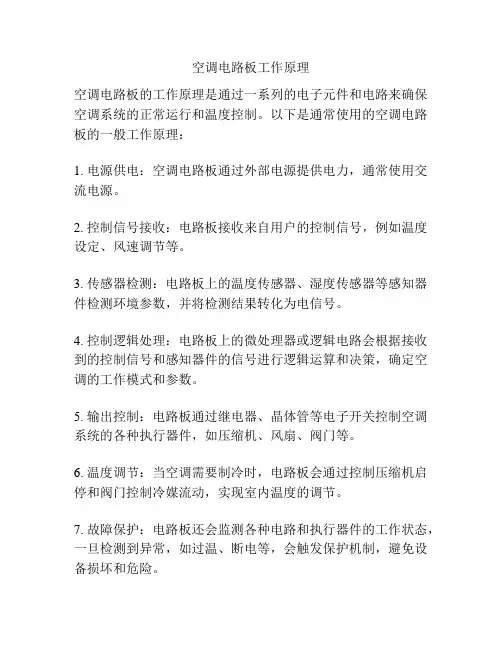

空调电路板工作原理
空调电路板的工作原理是通过一系列的电子元件和电路来确保空调系统的正常运行和温度控制。
以下是通常使用的空调电路板的一般工作原理：
1. 电源供电：空调电路板通过外部电源提供电力，通常使用交流电源。
2. 控制信号接收：电路板接收来自用户的控制信号，例如温度设定、风速调节等。
3. 传感器检测：电路板上的温度传感器、湿度传感器等感知器件检测环境参数，并将检测结果转化为电信号。
4. 控制逻辑处理：电路板上的微处理器或逻辑电路会根据接收到的控制信号和感知器件的信号进行逻辑运算和决策，确定空调的工作模式和参数。
5. 输出控制：电路板通过继电器、晶体管等电子开关控制空调系统的各种执行器件，如压缩机、风扇、阀门等。
6. 温度调节：当空调需要制冷时，电路板会通过控制压缩机启停和阀门控制冷媒流动，实现室内温度的调节。
7. 故障保护：电路板还会监测各种电路和执行器件的工作状态，一旦检测到异常，如过温、断电等，会触发保护机制，避免设备损坏和危险。
总之，空调电路板是空调系统中的核心控制部件，通过感应环境参数、接收控制信号和处理逻辑，实现对空调系统的控制和调节，从而保证舒适的室内环境。
空调电路原理详解
空调电路原理详解空调电路的工作原理如下：1.压缩机：压缩机是空调系统的核心部件，主要功能是将低压低温的制冷剂气体吸入，并将其压缩成高压高温的气体。
当压缩机工作时，制冷剂气体在压缩过程中会释放大量的热能。
2.冷凝器：冷凝器是压缩机后面的一个部件，其主要功能是将高温高压的制冷剂气体通过散热片散发掉部分热能，使制冷剂气体冷却并凝结成液体。
在冷凝过程中，制冷剂气体释放的热能通过散热器传递给周围环境。
3.蒸发器：蒸发器位于冷凝器后面，其主要功能是将冷凝成液体的制冷剂通过蒸发器中的热交换和蒸发过程，吸收室内的热量，使室内温度降低。
当制冷剂液体通过蒸发器时，其温度会降低，而室内空气通过蒸发器时会与制冷剂进行热交换，从而使室内空气冷却。
4.膨胀阀：膨胀阀位于蒸发器和压缩机之间，其主要功能是控制制冷剂的流量和压力，使制冷剂能够在蒸发器中蒸发并吸收热量。
膨胀阀通过压力控制装置监测蒸发器中的压力变化，从而实现制冷剂的流量控制。
以上就是空调电路原理的主要内容，然而实际的空调系统中还有许多其他的辅助部件和控制装置，用于监测和调节空调系统的工作状态。
这些部件包括传感器、控制器、风扇和阀门等，它们共同工作来实现空调系统的自动化和高效运行。
总结来说，空调电路的工作原理可以归纳为制冷循环过程，即通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后通过冷凝器将气体冷却并凝结成液体，再经过蒸发器释放热能，达到制冷效果。
在整个过程中，膨胀阀起到了调节制冷剂流量和压力的重要作用。
空调电路原理的理解对于维修和故障排除空调系统非常重要，因此掌握空调电路原理是空调技术人员的基本要求。
空调驱动电路板的工作原理
空调驱动电路板的工作原理空调驱动电路板是空调系统中重要的组成部分，它承担着控制空调工作的关键任务。
其工作原理主要包括信号输入、信号处理、功率驱动和检测反馈等方面。
下面将详细介绍空调驱动电路板的工作原理。
1. 信号输入：空调驱动电路板接收来自用户和环境的信号输入。
用户通过遥控器或面板上的按钮，发送开机、关机、调温、风速等命令信号给电路板。
环境的信号输入包括温度传感器、湿度传感器、空气质量传感器等，用于感知当前环境状态。
2. 信号处理：收到信号输入后，空调驱动电路板会进行信号处理，主要包括解码、滤波和放大等步骤。
解码将接收到的信号转换为数字信号，滤波可以去除噪声信号，放大可以增强信号的幅度，保证信号的可靠性和准确性。
3. 控制算法：信号处理后，空调驱动电路板会根据预设的控制算法进行计算和判断。
这些控制算法一般包括开关控制、温度控制、风速控制、模式切换等。
通过对环境信号的分析和计算，电路板可以决策空调运行的状态，如制热、制冷、除湿等。
4. 功率驱动：在确定了空调的工作状态后，空调驱动电路板需要将控制信号转化为实际的功率驱动信号。
这一过程主要由功率驱动器来完成，包括开关电源和功率放大电路。
开关电源将输入的电压转换为合适的电源电压，功率放大电路则将控制信号放大到足够的电压和电流，用以驱动空调的电机、阀门、压缩机等设备。
5. 检测反馈：空调驱动电路板还负责对空调的工作状态进行检测和反馈。
它会通过传感器获取空调运行时的温度、湿度、压力等参数，同时还可以监测电流、功率等电气参数。
这些信息的反馈可以用于调整控制算法，实现对空调运行状态的动态调节，从而提升空调的工作效率和舒适度。
总结起来，空调驱动电路板的工作原理主要包括信号输入、信号处理、控制算法、功率驱动和检测反馈等环节。
通过对用户和环境信号的处理和判断，电路板可以准确控制空调的运行状态，从而实现温度调节、湿度控制和制冷/制热等功能。
同时，它还可以对空调的工作状态进行监测和反馈，以提高空调的能效和运行质量。
空调温控电路工作原理
空调温控电路工作原理
空调温控电路是指通过控制空调系统内的温度来实现自动调节的电路系统。
其工作原理基本上可以分为以下几个步骤：
1. 传感器检测：温控电路中会安装一个温度传感器，用来实时检测环境温度。
传感器的种类有多种，常见的有热敏电阻、热电偶等。
传感器会将检测到的温度信号转化为电信号输出。
2. 温度比较：传感器输出的电信号会被送到一个比较器中进行比较。
比较器会与设定的温度值进行比较，如果环境温度高于或低于设定的温度值，则比较器会给出相应的信号。
3. 控制信号输出：根据比较器的输出信号，控制电路将会产生控制信号，用于控制空调系统的工作状态。
如果温度高于设定值，控制信号会通知空调系统开启制冷模式；如果温度低于设定值，控制信号则会通知空调系统开启制热模式。
4. 控制执行：空调系统根据控制信号的输入，执行相应的操作。
比如，如果控制信号要求空调制冷，空调系统会启动制冷循环，通过压缩机和蒸发器的工作来降低室内温度。
反之，如果要求制热，空调系统会启动制热循环，通过加热器的工作来提高室内温度。
5. 持续监测：温控电路会持续监测环境温度，并与设定温度进行比较。
如果环境温度与设定温度相差较大，温控电路会不断地发出控制信号，让空调系统保持工作状态，直到温度达到设定值。
通过以上步骤，空调温控电路能够实现对室内温度的自动调节，提供舒适的室内环境。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
空调室内风机电路的控制原理
空调室内风机电路的控制原理空调室内风机电路是空调系统中的重要组成部分，控制空调室内风机电路的原理是如何控制风机的转速、风量和运行状态，在实现室内空气循环的同时，保证空调系统的正常运行。
本文主要探讨空调室内风机电路的控制原理。
一、空调室内风机电路概述空调室内风机电路是室内空调系统中负责提供室内空气循环和通风的电路。
它的基本功能是将处理后的冷热空气通过送风管道输送到室内，使室内获得适宜的温度、湿度和空气质量。
在空调工作中，通过控制室内风机的转速、风量和工作状态，可以快速响应用户的使用需求，实现不同室内环境需求的自动调节。
二、空调室内风机电路的控制原理控制室内风机电路的主要运作原理是通过控制电机的运行基本参数来控制风机的运行状态，从而实现空气循环、通风以及空调系统的正常运行。
空调室内风机电路的传统控制方法是通过安装控制开关来实现，例如加速器、排气闸门、启停开关等，来控制风机的转速、风量和运行状态。
这些控制方式虽然简单，但其效率不够高，不能满足空调系统快速响应用户需求的要求。
现代空调室内风机电路控制技术采用了更为高效、快速和智能的方法，可以实时地检测和控制室内的温度、湿度、氧气和有害气体等指标。
通过精确测量和调节室内环境的参数，并根据用户选择的设定值实现不同模式的自动调节，例如自动模式、制冷模式、制热模式和除湿模式等。
空调室内风机电路的控制电路是一个比较复杂的系统，它由传感器、计算机、控制器、开关、连锁保护和通信设备等组成。
其中，传感器用于实时检测室内环境的温度、湿度、空气质量等参数，计算机和控制器根据检测结果进行自动调节，控制开关用于控制风机的转速和工作状态，连锁保护和通信设备用于提高电路的安全性和实现远距离控制。
三、空调室内风机电路的控制模式空调室内风机电路通常具有多种工作模式，包括湿度调节模式、普通模式、睡眠模式、节能模式、除湿模式等。
这些模式通过不同的控制参数来实现风机的自动调节和控制，从而满足不同环境条件下的使用需求。
空调工作原理与电路控制详细讲解
空调工作原理与电路控制详细讲解一、空调工作原理空调是一种能够调节室内温度、湿度、洁净度和通风的设备。
其工作原理主要基于热力学和热传递原理。
1. 制冷循环原理空调的制冷循环原理类似于制冷冰箱。
制冷循环主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
工作过程如下：- 压缩机：将低温低压的制冷剂气体吸入，通过压缩提高其温度和压力。
- 冷凝器：将高温高压的制冷剂气体通过散热器散发热量，使其冷却成高压液体。
- 膨胀阀：控制制冷剂流量，使其进入蒸发器。
- 蒸发器：制冷剂在蒸发器内蒸发吸收室内热量，使室内空气降温。
2. 加热循环原理空调的加热循环原理与制冷循环相似，但是工作过程略有不同。
加热循环主要由压缩机、冷凝器、膨胀阀和室内换热器组成。
工作过程如下：- 压缩机：将低温低压的制热剂气体吸入，通过压缩提高其温度和压力。
- 冷凝器：将高温高压的制热剂气体通过散热器散发热量，使其冷却成高压液体。
- 膨胀阀：控制制热剂流量，使其进入室内换热器。
- 室内换热器：制热剂在室内换热器内释放热量，使室内空气加热。
3. 温度控制原理空调的温度控制主要通过温度传感器和控制系统实现。
温度传感器感知室内温度，并将信号传送给控制系统。
控制系统根据设定温度与实际温度之间的差异，调节制冷或加热循环的工作状态，以达到温度控制的目的。
二、电路控制详解空调的电路控制主要包括电源控制、压缩机控制、风扇控制和温度控制。
1. 电源控制空调的电源控制主要通过电源开关和保险丝实现。
电源开关用于控制空调的通电和断电，保险丝则用于保护电路免受过电流的损害。
2. 压缩机控制压缩机是空调制冷循环的核心部件，其工作状态的控制直接影响空调的制冷效果。
压缩机控制主要通过压缩机启停器和压缩机保护器实现。
压缩机启停器用于控制压缩机的启动和停止，而压缩机保护器则用于监测压缩机的工作状态，当压缩机出现故障时，保护器会自动停止压缩机的运行，以防止进一步损坏。
3. 风扇控制空调中的风扇用于循环空气，提高空气的流动性和换热效果。
变频空调pfc电路工作原理详解
变频空调pfc电路工作原理详解变频空调是一种通过调节压缩机的转速来实现室内温度控制的空调设备。
而PFC（Power Factor Correction，功率因数校正）电路是其中重要的组成部分，用于提高电源的功率因数，提高电能利用率，减少对电网的污染。
本文将详细解释变频空调PFC电路的工作原理。
我们需要了解功率因数的概念。
功率因数是指交流电路中有用功率与视在功率之比，是衡量电路中有用功率占用电能的多少。
功率因数越高，表示电路利用电能的效率越高。
变频空调的PFC电路主要用于纠正交流电源的功率因数，以提高整个系统的功率因数。
其工作原理可以分为三个主要步骤：整流、滤波和校正。
交流电源经过整流桥进行整流，将交流电转变为直流电。
整流桥通常采用四个二极管组成的桥式整流电路，将交流信号的负半周和正半周分别转换为负半周和正半周的直流信号。
接下来，滤波电路对整流后的直流电进行滤波处理，以平滑电压波动。
滤波电路通常由电容器和电感器组成。
电容器能够储存电荷，平滑电压波动；而电感器则能够抑制电流的变化，进一步减小电压波动。
校正电路对滤波后的直流电进行校正，使其接近正弦波形，以提高功率因数。
校正电路通常采用功率因数校正芯片和功率开关管组成。
功率因数校正芯片可以感知电源输入电压和电流波形，根据电压和电流的相位差来控制功率开关管的通断，从而调整输出电流的波形，使其与电压波形同相位，以提高功率因数。
总结起来，变频空调的PFC电路通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。
通过这种方式，使得变频空调在工作过程中能够更加节能、环保，同时减少对电网的污染。
需要注意的是，PFC电路的设计和实现需要考虑电路的稳定性、效率和成本等因素。
因此，在实际应用中，工程师需要根据具体要求进行合理的选择和调整，以达到最佳的性能和经济效益。
变频空调PFC电路的工作原理是通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。
家用空调电路控制原理
2
1
3
三极管电流放大试验
mA
µA
4
iB有0.01毫安升到0.02毫安.ic从1毫安升到2毫安
06
04
01
03
05
02
基本特性:当电网电压波动或负载变化时集成稳压器的输出电压仍较稳定. 电路符号: 1 W78XX 3 1 W79XX 3 2 2 1 U1脚输入. 2 U0脚接地. 3 GND脚输出 W78XX输出正电压. W79XX输出负电压 78LXX 最大电流 100mA 78MXX 最大电流 500mA 78XXX 最大电流 1.5A 任意两脚正反向电阻数千欧,若零或无穷大表明已损坏
电阻随温度的变化而变化,是一种热电交换元件
热敏电阻器
用途:温度测量控制和补偿.
按阻值随温度的变化情况分为: 正温度系数和负温度系数两种.空调用的温度传感器是负温度系数
美的空调阻温表
(三)压敏电阻器
用途: 调谐、耦合、滤波、隔直、单向电机分相。
01
测量：用机械表电阻档接两极，表针先向右偏转，然后慢慢回复，停止的位置可以判断电容漏电的大小。
第四节 变压器
进行电压变换的元器件 U1×I1=U2 × I2 I1/I2=U2/U1=n2/n1 I1 I2 U1 n1 n2 U2 B
第一章空调常用电子元件 第一节 电阻器 固定电阻 固定电阻是最常用的电阻器,由碳膜电阻,碳质电阻,金属膜电阻,线绕电阻等.用符号 表示.现在一般用色环表示阻值. 第一道色环表示阻值的最大一位数值. 第二道色环表示第二位数值. 第三道色环表示阻止末尾应有几个零. 第四道色环表示阻值的误差级别.
黑表笔
红表笔
正常电阻
不正常电阻
U1输入端
GND
空调系统的电气控制(详)
图7－4 外置式热保护器 (a)可复性保护器;(b)一次性保护器
2)电容器 在风扇电动机和压缩机电动机电路中都有电容器,它为 电动机提供启动力矩并减小运行电流和提高电动机的功率因 数。这些电容器一般为薄膜电容,常见故障为无容量、击穿 或漏电。检测时可用万用表的R×100或R×1K挡,如图7－5 所示。
(1)直流电源电路：为单片机和各分立电路提供5V和 12V两种直流电源。
(2)过零检测电路:为室内风机提供与电源同步的过零触 发信号。
(3)遥控接收电路:接收遥控器所发射的各种控制指令。 (4)显示电路:显示空调器的运行状态。 (5)室外风机继电器驱动电路:控制室外风机的启停,制冷、 制热时与压缩机同步。 (6)四通阀继电器驱动电路:控制四通阀的转换,即制冷与 制热转换。
机械式温控器的温控精度比电子式温控器差,一般温度 调节范围为18～32℃。机械式温控器的外形、动作原理及图 形符号如图7－8所示,温控器上有3个触点C、L、H,C是公共 端,制冷时与L接通,制热时与H接通。维修时可用万用表R×1 挡来检测,通时阻值应为零,断时阻值应为无穷大。机械式温 控器的常见故障是感温包内感温剂泄漏,导致温控器不能正 常工作。
图7－13 圆顶框架式过载保护器 (a)外形;(b)结构
8)主控电路板 主控电路板是空调器的核心部分,它接收各种信号,经微 电脑处理后发出各种指令,控制空调器工作。空调器微电脑 的控制流程如图7－14所示。
图7－14 微电脑控制流程
3.微电脑控制空调器 1)空调器微电脑控制电路的构成 空调器微电脑控制电路由单片机和外围电路构成。 单片机是一种超大规模集成电路,内部结构相当复杂,但非常 可靠,很少出现故障。单从应用的角度来看,可以简单地把它看成 一个器件,只需要了解其基本控制和运行功能即可。其控制功能分 外部和内部两大部分。外部功能主要包括显示和按键、红外接收 与编程、机型设置、蜂鸣、风向板控制、室内风机控制、电加热、 换新风、通信、模拟实时数据采集功能等;内部功能主要指不同运 行模式的控制,包括制动、制冷、制热、除湿、送风、定时、睡眠、 自检、除霜、各种保护、延时等功能。
空调电路工作原理
空调电路工作原理
空调电路的工作原理主要分为两个部分：制冷循环和控制电路。
制冷循环：空调电路中的制冷循环通过压缩机、蒸发器、冷凝器和节流阀等组成。
首先，压缩机会吸入低温低压的制冷剂气体，然后将其压缩成高温高压气体。
接下来，高温高压气体会通过冷凝器，散发热量并冷却成高压液体。
此时，液体进入节流阀，经过节流阀的调节，使压力降低，液体变为低压液体，进入蒸发器。
蒸发器中的低压液体会吸收室内热量，使得室内空气变得凉爽。
同时，低压液体也会蒸发为低温低压的蒸汽。
蒸汽经过压缩机再次增压，形成高温高压气体，循环再次开始。
控制电路：空调电路中的控制电路用于控制制冷循环的开关和调节温度。
控制电路一般由温度传感器、开关和控制芯片等组成。
温度传感器测量室内温度，并将信号传输到控制芯片。
控制芯片通过判断室内温度与设定温度之间的差异，来控制制冷循环的启动或停止。
一旦温度超过设定温度，控制芯片会发送信号给压缩机，启动制冷循环。
当温度降到设定温度以下时，控制芯片再次发送信号给压缩机，停止制冷循环。
通过制冷循环和控制电路的协同工作，空调电路可以实现室内空气的制冷。
汽车空调电路控制原理
汽车空调电路控制原理汽车空调电路控制原理是指汽车空调系统中的电路控制部分的工作原理。
汽车空调系统是通过控制空调压缩机、风扇和空调控制阀等部件的工作状态来实现对车内空气温度、湿度和流速的调节，从而为乘客创造一个舒适的驾乘环境。
而这些部件的工作状态则是由汽车空调系统中的电路控制部分来控制的。
汽车空调电路控制原理的核心在于控制模块。
控制模块是汽车空调系统中的核心部件，它通过接收来自车内温度传感器、车外温度传感器、压缩机转速传感器等多种传感器的信号，来判断当前的环境温度、湿度和车速等信息，从而决定空调系统中各部件的工作状态。
控制模块会根据这些信息来控制空调压缩机的工作状态，调节空调风扇的转速，控制空调控制阀的开合程度，以及调节空调系统中的其他部件，从而实现对车内空气的调节。
在汽车空调系统中，除了控制模块外，还有一些其他的关键部件，如压缩机、风扇、蒸发器、冷凝器和空调控制阀等。
这些部件通过电路控制部分来实现对空调系统的整体控制。
例如，当控制模块判断车内温度过高时，它会通过电路控制部分来控制压缩机启动，冷凝器和蒸发器开始工作，同时调节风扇的转速，从而实现对车内空气的降温。
除了控制模块和关键部件外，汽车空调系统中还有一些保护部件，如过载保护器、压力开关和温度开关等。
这些保护部件通过电路控制部分来实现对空调系统的安全保护。
例如，当空调系统中的压力或温度超过设定值时，这些保护部件会通过电路控制部分来切断电源，从而避免空调系统因过载而损坏。
总的来说，汽车空调电路控制原理是通过控制模块、关键部件和保护部件的协同工作来实现对汽车空调系统的整体控制和安全保护。
这些部件通过电路控制部分来实现对车内空气温度、湿度和流速的精准调节，从而为驾驶员和乘客创造一个舒适的驾乘环境。
汽车空调电路控制原理的理解对于维修和保养汽车空调系统具有重要意义，也有助于提高对汽车空调系统工作原理的整体认识。
汽车空调温控开关工作原理
汽车空调温控开关工作原理
汽车空调温控开关采用了热敏电阻和电路控制的原理来实现温度控制。
具体工作原理如下：
1. 热敏电阻：热敏电阻是一种温度敏感的电阻器件，其电阻值随温度的变化而变化。
在汽车空调系统中，热敏电阻通常安装在空调出风口附近，通过感应出风口的温度变化来判断车内温度情况。
2. 温度感应：当车内温度低于设定的目标温度时，热敏电阻的电阻值较低。
通过与其他电路连接，控制空调系统的制冷模式启动。
当车内温度达到设定目标温度时，热敏电阻的电阻值增加，控制制冷模式关闭，进入通风模式。
3. 电路控制：空调温控开关连接在汽车空调系统的控制电路中，通过监测热敏电阻的电阻值变化来控制空调系统的工作模式转换。
通常情况下，温控开关与其他仪表和按钮进行连接，以便用户可以设定目标温度和调整空调工作模式。
总结：汽车空调温控开关利用热敏电阻感应车内温度的变化，通过与控制电路连接实现对空调系统的制冷和通风模式的自动切换，以达到用户设定的目标温度。
空调面板工作原理
空调面板工作原理空调面板是控制空调设备的一个重要组成部分，其工作原理如下：一、电路原理空调面板内部主要由电路板、电子元件、按键开关和显示屏等部分组成。
电路板是整个面板的核心部分，包含了各种电子元件，如传感器、控制芯片、继电器等，通过调控这些电子元件，实现对空调设备的控制。
二、信号传输空调面板通过电路板将信号传输到空调主机，通过适配器将外部控制信号转化为与空调主机兼容的信号。
一般情况下，空调面板通过有线通信的方式将信号传输给空调主机，如RS485通信、RS232通信等，同时一些新型空调面板还支持无线通信方式，如Wi-Fi、蓝牙等。
三、按键开关空调面板上配有多个按键开关，用于用户对空调设备的操作控制。
按键开关是通过与电路板的连接，将用户的操作指令转化为电信号，并传输给电路板，进而实现对空调设备的控制。
四、显示屏空调面板上常配有液晶显示屏，用于显示当前的温度、湿度、定时设置以及空调的运行状态等信息。
显示屏通过与电路板的连接，将电信号转化为可视化的形式，方便用户观察和调节。
五、传感器空调面板内部集成了多个传感器，包括温度传感器、湿度传感器、气压传感器等，用于检测环境的温度、湿度等参数，并将检测到的参数通过电路板传输给控制芯片。
控制芯片根据传感器传来的信息，判断当前的环境条件，从而控制空调设备的运行状态。
六、控制芯片控制芯片是空调面板的核心部件，负责接收传感器传输来的信息，并基于预设的控制算法，计算出控制空调设备的信号。
控制芯片根据用户的操作指令、环境条件以及电路板中其他电子元件的反馈信号，实现对空调设备的自动控制。
七、继电器继电器是电路板中的一个重要电子元件，通过控制继电器的通断，控制空调设备的打开和关闭。
继电器通过接受控制芯片的信号，根据信号的状态切换继电器的通断情况，从而控制空调主机的运行状态。
总结：空调面板通过电路原理工作，通过信号传输、按键开关、显示屏、传感器、控制芯片和继电器等部件的相互配合，实现对空调设备的控制和调节。
变频空调电路原理和系统原理分析
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统：变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电，然后通过整流器进行滤波去除杂波，最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统：变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行，实时监测室内温度、压力等参数，并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统：压缩机是变频空调的核心部件，通过压缩制冷剂将室内热量排出，从而实现室内温度的降低。
驱动系统由变频器和电机组成，其中变频器可以调节电机的运转频率，从而控制压缩机的制冷能力。
4.制冷系统：制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气，吸收热量并蒸发，然后被压缩机吸入，通过冷凝器排出热量，从而实现制冷效果。
节流装置控制制冷剂的流量，使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理，包括供冷工作原理和供热工作原理。
1.供冷工作原理：当室内温度高于设定的目标温度时，温度传感器会感应到室内温度的变化，并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算，判断当前制冷需求，并控制变频器调节压缩机的运转频率，以满足室内制冷需求。
2.供热工作原理：当室内温度低于设定的目标温度时，微电脑控制器会判断当前需要供热，并控制变频器调节压缩机的运转频率，以满足室内制热需求。
此时，制冷循环反转，将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节，具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率，有效地减少了能量的浪费，提高了空调的节能性能。
在维修变频空调时，首先需要对空调电路进行检查，包括各部件的电路连接是否正常，电源系统是否供电，控制系统是否工作等。
空调PG电机工作原理及常见故障
AT=»T=>i_IA7MCE TRET=»A.nRI7SJG空调P G电机工作原理及常见故障□杜德云电机_(室1^^>1动展?运哀^1.启动原理P G电机使用的是电容感应式电机，内部含有 启动和运行两个绕组，如图1所示。
P G电机工作 时接入单相交流电源，由于电容的作用，启动绕组 比运行绕组电流超前90°,在定子与转子之间产生 旋转磁场，电机便转动起来,带动贯流风扇吸入房 间内的空气至室内机,经蒸发器降低温度后，以一 定的风速和流量吹出，来降低房间的温度。
2.特点(1)2个插头：如图2所示，大插头为交流供 电，有3根引线;小插头为直流5V及霍尔反馈信 号，也有3根引线。
②(2) 供电电压:通常为交流90V~170V;(3) 转速控制：通过改变供电电压的高低来改 变转速；(4) 控制电路:为使控制转速准确,P G电机内 含霍尔元件，且主板增加霍尔反馈电路和过零检测电路；(5) 转速反馈:P G电机内的霍尔元件，向主板C P U反馈实际转速的霍尔信号，而C P U通过调节光耦可控硅的导通角，使P G电机转速与目标转速相同。
P G电机{室内风机）电路是用于驱动P G电机运行，由过零检测电路、P G电机驱动电路和霍尔反馈电路3个单元电路组成。
输入的控制指令（遥控）通过主板C P U处理后,在控制P G电机（室内风机)运行时，首先检查过零检测电路输入的过零信号，以便在电源零点附近驱动光耦可控硅的导通角，使P G电机运行。
电机运行后输出代表转速的霍尔信号，经电路反馈至C P U的相应引脚,C P U计算实际转速并与程序设定的转速相比较，如有误差则改变光耦可控硅的导通角，即改变P G电机的工作电压，从而改变转速，使之与目标转速相同。
P G电机(室内风机)电路原理如图3所示。
测电路[:该电路的作用是为C P U提供一个标准(起点为零点 >,是C P U控制光耦可控硅导通角大小的依据,P G电机高速、中速、低速、超低速运行时，都Da t ck^ Informa t fonj49资娜纸CZ402L2J-I M R203J R20435过零信号DQ201W02输入28PG电机駆动f言号》出■R321.341尔反馈C306 :L信号输入23_g③对应一个导通角，导通角的导通时间是从零点开 始计算的，导通时间不同，导通角度的大小也就 不同，供电电压就会改变,P G电机转速也随之改 变；同时，过零信号还作为C P U检测输入电源是 否正常（即瞬时停电）的参考信号。
空调工作原理及电路控制详解
空调工作原理及电路控制详解近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。
目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。
在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显著。
此外，近年来，百户城市居民家庭的空调器拥有量每年都有显著提高。
空调拥有量在各地区差异较大。
随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。
2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。
2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。
这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。
1 空调工作原理（1）制冷原理图1-1空调制冷原理空调制冷原理如图1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。
高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。
如此，室内外空气不断循环流动，达到降低温度的目的。
（2）制热原理图1-2空调制热原理空调热泵制热是利用制冷系统的压缩冷凝热来加热室内空气的，如图1?2所示。
