高压开关柜在线测温的必要性及测温方式
高压开关柜监控中无线测温技术的运用
高压开关柜监控中无线测温技术的运用摘要无线测温技术主要由部署于被监测范围内的多个微型传感器节点构成，再以无线通信方式构建成具有多跳性的网络系统，达到协作感知、采集和处理相应的电力系统元件信息。
高压开关柜是电力系统中起到发电、输电、配电、耗电、电能转换、电力通断、用电控制与保护等作用的一种电器产品。
本文介绍了高压开关柜监控中采用无线测温技术的原理、优点、和具体方法，希望为相关行业工作者提供理论依据。
关键词高压开关柜；无线测温技术；电力监控；实践应用中图分类号TM 文献标识码 A 文章编号1673-9671-(2012)052-0149-01随着我国电力事业的发展与发达，用电普及以及对电力供应的进一步广泛需求，使电力系统已经在逐步向着网络化、安全性、自动化、可靠易用的方面发展。
由于电力网络的分布越来越广泛，电网的覆盖面积也越来越大，接触和使用的人群越来越多，使生活与工作中对电力系统安全性与自动化的呼声非常高。
而对电力系统内相关元件的测温工作，一方面可有效控制电力元件不易被高温损坏和引起灾害，另一方面也需要利用自动化手段减少人工的投入，提高效率，且监测更为准确及时。
无线测温技术属于微电子技术的一项创新，主要由布署于被监测范围内的多个微型传感器节点构成，再以无线通信方式构建成具有多跳性的网络系统，达到协作感知、采集和处理相应的电力系统元件信息。
高压开关柜是电力系统中起到发电、输电、配电、耗电、电能转换、电力通断、用电控制与保护等作用的一种电器产品，尤其在制造业中成为企业输变电系统的重要组成部分。
本文介绍了高压开关柜监控中采用无线测温技术的原理、优点、和具体方法，希望为相关行业工作者提供理论依据。
1 无线测温技术在高压开关柜中的应用原理无线测温技术主要通过无线传感技术连接各个元件单元，并进行信息传递和命令传输。
首先，温度采集器可对高压开关柜内各裸触点或母线连接处、元件表面等的温度进行监控，当发现温度超出设定范围时，温度采集器利用电磁波将相关信号传达至测温主控系统中；信息在主控系统内被分析决策、和制成传达信号，随后将该信号发送至终端，终端可为维修操作人员的手机、电子计算机、或其它类型的接收设备，使温度信息及时传达到相关人员处，并由接收人组织制定相应的解决方案，迅速作出决策，进行温度调节的实际操作。
高压开关柜触头温度在线监测的研究
高压开关柜触头温度在线监测的研究摘要：高压开关柜的触头是高压开关柜的重要的部件，触头会因为长期运行而产生氧化、烧蚀，引起接触不良，接触电阻过大等导致触头温升过高，发展到一定程度有可能烧毁触头，从而造成停电或者火灾事故的发生。
但由于高压开关拒的触头处于高电压状态，所以在运行的过程中，很难对触头的温度进行检侧，所以对高压开关柜触头温度在线监测的研究非常必要。
关键词：高压开关拒;触头温度;在线监测1 高压开关柜温度在线监测的必要性和特殊性1.1高压开关柜温度在线监测的必要性在电力系统中，高压开关柜是负责系统负荷分配的重要电气设备。
高压开关柜作为发电厂、变电站中的重要设备，因制造、运输及安装的原因，或由于使用过程中氧化或烧蚀，都可能引起触头接触不良，接触电阻增大等现象，过大的接触电阻会导致触头温升过高，发展到一定程度有可能烧毁触头，从而造成停电。
这些隐患在大负荷的开关柜上表现的尤为突出;另外，在长期运行过程中，开关柜中的触点和母线排连接处等部位也会因老化或接触电阻过大而发热，而这些发热部位的温度监测困难，也有可能导致火灾事故。
1.2高压触头检测的特殊性高压开关柜是一种典型的高电压设备，其高电压、大电流将产生强磁场。
检测仪器处于强电磁噪声的环境下，工作的可靠性和稳定性会受到极其严峻的考验，同时高压绝缘问题也是一个非常棘手的问题。
为了监视使用人员安全和仪器的正常使用，也为了弱电系统的正常工作，在实际监测中，必须设计良好的绝缘，以便在监测对象与监测仪器之间进行有效地电压隔离。
在这样的限定条件下，测试信号的有效传递也一直是难以妥善解决的问题。
由于上述原因，常规的测温方法很难应用到高压电器设备中。
红外测温是高压开关触头测温的解决方案之一，目前对高压开关柜的人工巡检监测，大都使用手持式红外测温仪进行。
这种非接触测温可以解决高压隔离的问题，但由于开关柜的结构越来越复杂以及元件的遮挡，使得一些开关柜的触头在柜外不能直视，在这种情况下红外测温仪往往无法获得准确的温度值。
开关柜无线测温,无线测温装置的必要性

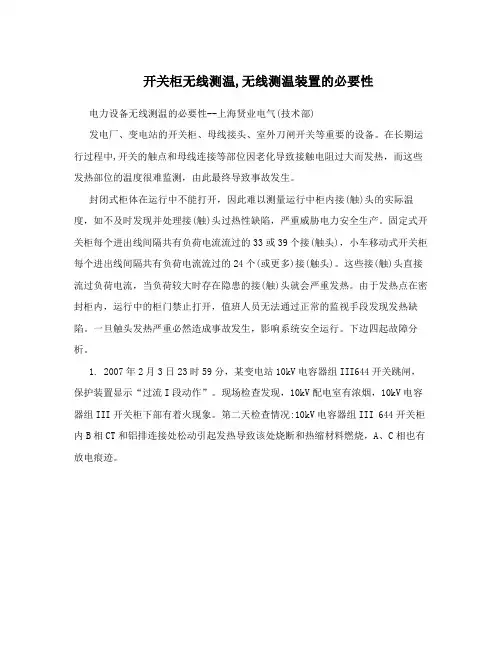

开关柜无线测温,无线测温装置的必要性电力设备无线测温的必要性--上海贤业电气(技术部)发电厂、变电站的开关柜、母线接头、室外刀闸开关等重要的设备。
在长期运行过程中,开关的触点和母线连接等部位因老化导致接触电阻过大而发热，而这些发热部位的温度很难监测，由此最终导致事故发生。
封闭式柜体在运行中不能打开，因此难以测量运行中柜内接(触)头的实际温度，如不及时发现并处理接(触)头过热性缺陷，严重威胁电力安全生产。
固定式开关柜每个进出线间隔共有负荷电流流过的33或39个接(触头)，小车移动式开关柜每个进出线间隔共有负荷电流流过的24个(或更多)接(触头)。
这些接(触)头直接流过负荷电流，当负荷较大时存在隐患的接(触)头就会严重发热。
由于发热点在密封柜内，运行中的柜门禁止打开，值班人员无法通过正常的监视手段发现发热缺陷。
一旦触头发热严重必然造成事故发生，影响系统安全运行。
下边四起故障分析。
1. 2007年2月3日23时59分，某变电站10kV电容器组III644开关跳闸，保护装置显示“过流I段动作”。
现场检查发现，10kV配电室有浓烟，10kV电容器组III开关柜下部有着火现象。
第二天检查情况:10kV电容器组III 644开关柜内B相CT和铝排连接处松动引起发热导致该处烧断和热缩材料燃烧，A、C相也有放电痕迹。
2. 2009年8月16日晚，某变电站发生10kV开关柜故障，烧损多面开关柜。
10kV农专?线柜(开关、CT、静触头及套管、母排及相接铜排、母排套管、保护测控装置、屏顶小母线、电度表、二次控缆烧损;出线电缆头轻微灼伤);A相 B相 C相开关电缆头及CT 母线10kV下白货柜(母排、母排套管、静触头及套管、保护测控装置、屏顶小母线、电度表、二次控缆烧损;相接铜排、开关、CT、出线电缆头轻微灼伤);母排保护及二次控缆10kV医院?柜(母排、母排套管、静触头及套管、保护测控装置、屏顶小母线、电度表、二次控缆烧损;相接铜排、开关、CT、出线电缆头轻微灼伤);保护及二次控缆母排故障原因分析:10kV农专?线开关柜由于隔离插头接触不良，开关长期在满负荷运行，触头发热引起梅花触头的弹簧退火变形，失去弹性，造成该隔离插头接触电阻变大，运行中发热烧熔，烧损触头周围的绝缘件，最终绝缘击穿，造成触头相间短路故障。
浅谈10kV高压开关设备的在线测温
《装备维修技术》2021年第13期浅谈10kV高压开关设备的在线测温王敦军（莱钢集团矿山建设有限公司，山东 济南 271199）摘 要：10 KV高压系统开关这一设备在我国是组成能源供应系统的关键部分，其高压的开关柜运行在一定程度上，需要保障高压设备的稳固工作，不会因为部分不同的故障而导致系统的崩溃。
但在高压开关设备的运行过程中，当温度超过一定限度时，很容易因不同的因素而使温度升高，容易产生高温误差，10kV电力系统的运行稳定性甚至会损坏高压开关设备，造成极其严重的安全事故。
所以，一定要对高压开关柜的温度进行及时的测温，使其保持在正常范围之内，现如今，在线测测量温度是高压开关装备测温当中最常用的一种方法，可以进行实时的监测系统温度。
一旦温度异常的相关问题，能够及时采取适当的控制措施来进一步干预。
对此本文对10kv 高压开关的在线测温做出了详细的分析。
关键词：高压开关设备；在线测温；要求应用前言10kV高压开关基本上都被应用到了发电厂、变电站等众多的相关领域当中，并为电源的安全使用提供了非常有力的保障。
10kV 高压开关设备不但能够有效的遵循电网运行的目标需求，让一些电源或者线路的投入进一步得到阻止，并且还可以迅速的把故障从电网当中进行消除。
如果电源设备、线路出现了问题，首先应该确保电网无故障部分的正常运行以及维护工作人员的生命安全。
针对10kV高压开关柜的在线测温，能够及时确定开关柜的温度，防止装置的温度在升高时发生街头发热情况的出现，从而导致开关装置故障和开关装置故障。
1 10kV高压开关设备的测温要求1.1温装置需要进行高压绝缘10kV高压开关柜在正常运作的时候，其额定电压为10kV，在安装完温度测量设备之后，应在温度计和接收器二者之间采取一些绝缘的措施。
如果不及时利用与之对应的高压开关测量值，温度测量仪和温度计之间的电压处在一个绝对高压的状态之下时，是较容易发生危险性的事故。
在实际的测温过程当中，测温设备的高压绝缘技术作为测量温度当中的关键原则，同时也是测温工作的基础[1]。
高压开关柜母线温升的在线丈量办法
高压开关柜母线温升的在线丈量办法1导言电力体系中高压开关柜等高压设备的母线在载流过大常常常呈现温升过高，而使相邻的绝缘部件功用劣化，乃至击穿而构成事端。
据核算，电力体系发作事端要素中有恰当一有些与热疑问有关。
因而，有必要采纳有用办法监控母线温度。
因为母线处于高电位，要丈量它的温度并非易事。
现在专门用于高压母线温度丈量的办法不多，一是在母线外表涂一层随温度改动而改动色彩的发光资料，经过调查其色彩改动来大致断定温度方案，这种办法精确度低、可读性差，不能进行定量丈量；别的一种办法是运用红外光的辐射特性随温度改动的特征制成的红外丈量仪，它能丈量0℃～200℃之间的温度值，其差错小、精确度高。
但操作人员有必要终年守时操作仪器，才干测得母线温度，别的，因为需求光学器材，在高压开关柜等特定场合运用不太便利，并且报价比照高，推行运用有必定艰难。
这篇文章触及的高压开关柜母线温升在线丈量设备能对高压母线温升进行在线查看，当母线温升逾越容许值时，它宣告报警信号及时提示有关人员采纳办法，防止事端的发作。
2硬件处理方案本设备的硬件有些由母线温度丈量、数据传输、闪现及报警三个有些构成。
母线温度丈量有些由DALLS公司的DS1820温度传感器与AT89C2051单片安排成。
数据传输选用红外线传输办法，以完结高、低压侧的电阻隔，闪现及报警有些由单片机AT89C2051、LED闪现器和蜂鸣器构成。
体系框图如图1（略）所示。
2.1数字温度传感器在本设备中，选用美国Dallas公司推出的DS1820单线数字温度传感器。
DS1820运用了on一;board专利技能来丈量温度，悉数传感器及各种数字改换电路都被集成在一同，其塑封外形如一只三极管。
DS1820具有一同的单线接口，不需求外部元件，不需备份电源，可用数据线供电(寄生电源办法)，其接口电路图如图2（略）所示。
丈量方案从－55℃～+200℃，增量值1℃，还能够读内部计数器，取得较高的分辩率。
高压开关柜温度在线监测技术
高压开关柜温度在线监测技术摘要：就目前的情况来看，我国电网中常用的是金属铠装移开式户内安装开关柜（KYN），该种设备的优点在于结构紧凑、维修方便以及安全性高，但由于开关柜的外壳往往是全封闭的金属外壳，因其长期处于运行过程中，在高电压、大电流的作用下，开关柜无法有效散热，红外测温等技术手段的效果不佳。
这种情况下，电力系统内变电站因温度过高所导致的停电事故愈发频繁，不仅对电气设备产生了严重危害，还影响到了设备的正常运行，为电力公司带来了较大的经济损失。
由此可见，对高压开关柜进行温度在线监测十分必要，具体指的是其内部接头、触头等重要载流连接部位，通过实时监测，工作人员能够及时有效的发现开关柜内设备是否存在过热现象，从而做出正确的故障诊断。
关键词：高压开关柜温度；在线监测；技术高压开关柜是电力系统的重要组成部分，其主要作用在于对温度进行在线检测，目的是保证电力系统的正常运行。
在线监测技术在开关柜中的运用，通过对温度的实时监控，便于进行后续的故障诊断及状态预判。
充分发挥在线监测系统的作用，能够帮助工作人员准确获取高压开关柜的实时温度信息，并提前作出故障预警，为电网安全运行提供可靠保障。
1高压开关柜温度监测应用在线监测技术的重要意义高压开关设备的监测过程中，高压开关柜扮演了重要角色，其不仅具备线路关合与开断的功能，还可以将高压线路的运行数据记录下来，为电路设备的正常运转提供可靠保障。
实践表明，一旦高压开关柜出现故障，此时电路设备遭到损害，电力系统的正常运行便会受到直接影响，甚至造成一定的经济损失。
以往我国的高压开关柜温度检测技术不够完善，再加上其本身就存在些许质量问题，这些都是导致设备损坏的主要原因。
高压开关柜由于自身条件的限制，散热性较差，其内部的接头和出点极其容易发生老化或破损，最终导致供电中断。
通常情况下，如果电流和电压过高，会加速电阻的温度上升速度，热量高度集中在某个部件或区域，短时间内就会形成高温状态，如果处理不及时，设备存在烧毁风险，情况严重还有可能会引发火灾，从而威胁到人身安全。
(整理)高压开关柜无线温度在线监测系统方案
高压开关柜无线温度在线监测系统方案高压设备温度监测的必要性发电厂、变电站的高压开关柜、母线接头、室外刀闸开关等重要的设备。
在长期运行过程中,开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致事故发生。
近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。
为什么采用无线测温系统测量高压设备的温度长期以来，高压设备的接头运行温度很难监测，这是因为这些部位都具有裸露高压，通常的温度测量方法因无法解决高压绝缘问题而不能使用。
RF-sensor 无线温度监测系统采用无线电波进行信号传输，传感器安装在高压设备上，与接收设备之间无电气联系，因此该系统从根本上解决了高压设备接点运行温度不易监测的难题。
RF-sensor无线温度监测系统具有极高的可靠性和安全性。
相对低廉的价格，使得该系统可以安装到每台高压开关及母线接头上，系统配备标准通讯接口，可联网运行，通过上位计算机，可记录开高压设备运行温度的数据，为高压设备的维修提供依据，实现了设备故障的预知维修。
绝缘和抗电磁干扰在电力系统特别是在高压输电系统监测中，是经常碰到的极其关键的问题。
在当前的电力系统向着500kV以上超高压、大容量发展中，高压供电设备的运行温度监测尤为重要，光纤温度传感技术已成为其最佳解决方案。
RF-sensor无线测温系统的优势RF-sensor无线系统是专门设计用于高压带电体的运行温度监测，实现非接触温度测量。
系统包括无线温度传感器和无线接入设备构成。
能实现网络化的温度测量。
RF-sensor技术特点1.采用2.4G频段，工作在2400～2483.5MHz（ISM）频段。
2.直接序列扩频（DSSS），抗干扰能力更强。
3.采用ZigBee技术，符合IEEE802.15.4标准。
4.温度传感器采用LTCC内置天线，体积最小。
高压开关柜温升试验方法
高压开关柜温升试验方法一、引言高压开关柜作为电力系统中的重要设备之一，其稳定性和安全性对电力系统运行起着至关重要的作用。
为了确保高压开关柜的正常运行，温升试验是必不可少的一项检测方法。
本文将详细介绍高压开关柜温升试验的方法和注意事项。
二、温升试验目的高压开关柜温升试验的主要目的是评估高压开关柜在长时间运行中的温度升高情况，进而判断其在实际工作条件下的热稳定性。
通过温升试验，可以检验高压开关柜的绝缘性能、散热性能以及设计质量的优劣，为其正常运行提供重要的依据。
三、温升试验方法1.准备工作在进行温升试验之前，需要进行以下准备工作：-确保高压开关柜已经正确安装并连接好相应的电源和负载；-清理高压开关柜内外的杂物，确保通风正常；-检查温度传感器和记录仪的正常工作。
2.实施步骤温升试验的实施步骤如下：1.打开高压开关柜，并将其接通电源；2.连接温度传感器和记录仪，并将其安装在高压开关柜内；3.通过电源控制开关，逐步增加负载，使高压开关柜逐渐工作于额定负载状态；4.持续记录高压开关柜内各部位的温度，并定期检查温度传感器和记录仪的运行情况；5.当高压开关柜达到稳定工作状态时，记录下各部位的温度数据，并计算温升值；6.根据温升值判断高压开关柜的温升情况是否满足要求。
四、注意事项在进行高压开关柜温升试验时，需要注意以下事项：-温度传感器的选择应符合相关标准，并安装在高压开关柜内关键部位；-记录温度的记录仪应具备高精度和稳定的特点；-温度传感器和记录仪的连接应牢固可靠，避免产生干扰或接触不良；-温升试验期间，应定期检查设备运行状况，确保数据的准确性和可靠性；-温度记录应持续一段时间，以获得更准确的温升值。
五、结论高压开关柜温升试验是评估其运行热稳定性的重要方法。
通过采用合适的温度传感器和记录仪，并按照正确的试验方法和注意事项进行操作，可以得到准确可靠的温升数据，并判断高压开关柜是否满足运行要求。
温升试验为高压开关柜的运行和维护提供重要依据，对确保电力系统的安全和稳定运行具有重要意义。
高压开关柜在线测温
高压开关柜在线测温一、产品优势高压开关柜在线测温采用国际上先进的无线传感器网络技术，以智能微处理器为核心，使用精密的数字式温度传感器，高压开关柜在线测温集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。
高压开关柜在线测温各项技术指标均能到达国际标准，高压开关柜在线测温具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。
高压开关柜在线测温提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议，波特率可选。
高压开关柜在线测温主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。
高压开关柜在线测温传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。
二、功能优势我公司自主生产的高压开关柜在线测温是一款用于高中低压电力系统和对温度有较高要求电气接点设备的智能化装置。
高压开关柜在线测温集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。
高压开关柜在线测温其各项技术指标均能到达国际标准，高压开关柜在线测温具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。
高压开关柜在线测温提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议，波特率可选。
高压开关柜在线测温主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。
高压开关柜在线测温二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。
三、技术优势高压开关柜在线测温是基于无线测温技术开发的针对开关柜进行测温的系统。
高压开关柜在线测温密封性能良好，高压开关柜在线测温室内外均可安全使用。
高压开关柜在线测温具有准确性、灵活性、易用性、安全性、稳定性、低功耗、实时性、免布线、组网灵活、网络容量大、数据无线传输度高、响应速度快等优势。
四、技术指标（仅供参考）产品名称高压开关柜在线测温品牌名称代越电子型号DYW2000供电电源AC/DC85~265V测量通道12路（支持1至12路采集点）工作环境温度：-10℃~65℃湿度：<95%RH 非凝结报警输出口继电器无源结点（一路常开+ 一路常闭）通讯接口RS485 （隔离）采集模块与接收模块距离< 5米测温模块与中心处理模块距离<1200米温度测量范围-20 ~ 250℃分辨率≤1℃精度1%无线温度传感器电池使用寿命 3 ~ 7年（每2分钟测量发送一次数据）传感器耐受温度200℃五、服务保证代越电子始终坚持“技术领先、质量上乘、客户至上、服务一流”的宗旨，重视与每一家客户的合作，对售出的高压开关柜在线测温由专人进行跟踪服务。
电力系统高压开关柜在线测温技术
电力系统高压开关柜在线测温技术作者：李静贺来源：《装饰装修天地》2015年第03期摘要：近年来，随着计算机技术、网络通讯技术、传感器技术、光纤技术等发展，推动了高压设备在线监测和故障诊断技术的发展。
关键词：高压开关柜;测温;在线监测前 ;言发电厂、变电站的高压开关柜是重要的电气设备。
在设备长期运行过程中，开关柜中的触点和母线排连接处等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致火灾事故。
近年来，在电厂和变电站已发生多起开关柜过热事故，造成火灾和大面积的停电事故，解决开关柜过热问题是杜绝此类事故发生的关键。
通过监测开关柜内触点温度的运行情况，可有效防止开关柜的火灾发生，但由于开关柜内高压的结构，无法进行人工巡查测温，因此实现温度在线监测是保证高压开关柜安全运行的重要手段，随着智能电网的发展，对高压开关柜进行实时监测和状态检修势在必行。
一、高压开关柜在线测温技术介绍1.原理常规的检测方式并不能发现开关柜潜在故障，更无法判断故障发展趋势，针对人工巡检不足，各研究院、生产厂家开发了一系列新型在线测温装置，这些装置的测温原理大致分为以下几种：1.1红外成像：通过红外热成像仪获得开关柜的红外谱图，由谱图间接判断开关柜温度。
1.2传统接触式测温、红外信号传输：采用传统的接触式温度传感器（热电偶、集成温度传感器等）测温。
传感器信号处理电路安装在高压母线上，电源经过感应线圈从高压母线获得，测量所得信号经数字编码后驱动红外发射管，由安装于柜体低电位上的红外接收管接收红外信号，再通过解码电路得到温度数据。
1.3光纤测温：在触头便面贴装光纤温度传感器，通过光纤连接到安装于柜体的光纤解调器，光纤解调器输出对应的温度数据。
1.4红外探头测温：开关柜上安装若干红外测温探头，通过接收电触头的红外辐射来确定其温度。
2.特点长期以来，高压开关柜内触头运行温度很难监测，这是因为柜内具有裸露的高压，通常的温度测量方法不能使用。
高压开关柜温度在线监测系统
高压开关柜温度在线监测系统Newly compiled on November 23, 2020高压开关柜温度在线监测系统摘要开关柜是保证电力系统安全运行的重要设备之一，但是经常因为开关柜局部过热，而引起事故，造成损失。
在以往的开关柜过热故障检测中，采用人工巡检，不仅费时、费力，而且不易及时发现事故。
开关柜过热故障在线监测系统不仅克服了开关柜内高温、高压、强磁场环境下温度不易监测的难题，而且通过监控软件实时显示开关柜内测点的当前温度值，并做出报警处理，节省了大量人力、物力，提高了事故预判的准确性、实时性。
本文从硬件和软件两个方面介绍了监测系统的设计过程。
硬件方面设计了两种不同的温度传感系统：中压开关柜过热故障监测采用光纤式温度传感器，同时采用光纤传输数据；低压开关柜采用单总线数字式温度传感器，数据采用无线传输。
监测系统软件主要实现了实时显示测点温度，并对温度数据做出分析、报警、保存等功能。
及时提醒工作人员对报警情况做出处理，避免事故的发生。
关键词：开关柜在线监测温度传感器实时监控软件 MFC ADOAbstractAs the most important equipment, Metal-clad switchgear guarantee the safe operationof electric power system. Sometimes, the temperature of part of Metal-clad switchgearmaybe over the limit of safe operation, and then arouse accident, bring losing. In past,workers check up the Metal-clad switchgear on schedule, which takes time and hardsledding, can not work efficiency and betimes. On-line real-time monitoring fortemperature overcome the difficulties of high temperature, high voltage and high magneticfield, to be a new method of checking up the Metal-clad switchgear. It can show thetemperature of the spot of being monitored, judge the temperature and give an alarm. Thesystem saves lots of resource and improves the veracity.The paper presents the detail about the procedure of the design for the system fromboth hardware and software aspects. There are two defferent design of hardware: opticalfiber temperature sensor is used for middle-voltage Metal-clad switchgear, which data istransferred by optical fiber; another one is 1-Wire Digital Thermometer, it is used forlower-voltage Metal-clad switchgear, and the data is transferred by unwired. The softwareof On-line real-time monitoring for temperature can show the temperature real-time,analyse the data, gave an alarm, save the data, and so on. The system can awoke theworkers about the alarm in time, avoiding the accident.The result of the axperiment indicates the new system works well, it has accomplishedthe design aims of anticipating, providing a good guarantee of the safe operation ofMetal-clad switchgearKey words: Metal-clad switchgear.Keywords: monitoring softwareon-line monitoring MFC ADO目录1 绪论课题背景和意义“高低压开关柜过热故障在线监测系统”是为减轻人工巡检的负担，实现开光柜温度实时监测、提前报警而合作开发的实时温度监测系统。
智能化变电站10kV高压开关柜在线测温技术研究
智能化变电站10kV高压开关柜在线测温技术研究摘要：高压开关柜在电力系统的运行中发挥着重要作用，在发电、输电、电能转换以及消耗过程中，起着通断、控制和保护作用。
作为一种关键的电气设备，高压开关柜能否安全运行，关系着整个电力系统的运行效率。
本文就主要对智能化变电站10kV高压开关柜在线测温技术进行了简要分析。
关键词：智能化变电站；10kV高压开关柜；测温技术一、在线测温的作用由于高压开关柜的结构上具有通用性，不管是XGN还是KYN型开关柜，不同厂家配置的设备在架构上基本保持一致的，而在配置、功能和结构上也是很相似的，所以在开关柜的发热方面有许多规律可循。
通过认真分析开关柜实际的发热情况发现，发热故障主要出现在开关柜内刀闸接头和电缆接头。
因此开关柜的测温只需要将注意力集中在某些关键点就可以了，其他部分关注度可以少一些，当温度升高时，及时并且正确地监测关键点的变化，在温度超过允许的限度之前要发出警告，确保运行维护单位有充分的时间准备，并且及时采取正当的防护措施避免事故的发生。
二、10kV高压开关柜在线测温的特点1、非接触式的测温技术难以满足要求以当前应用较多的XGN型及KYN型开关柜为例，其内部包含断路器、隔离开关、CT以及电缆头等电气元件。
为避免因积污和受潮引起污闪事故，同时也为了避免小动物误入造成短路，高压开关柜内部的导电部位常会进行绝缘热缩包封，即开关柜内部需要进行测温的部位几乎都被绝缘体包裹，使得红外测温技术难以发挥作用。
2、测温装置需要进行高压绝缘10kV高压开关柜正常运行状态下，其额定电压为10kV，测温装置必须装设于测温点的带电设备上，而温度信号的接收装置则在开关柜的柜体上或者柜体外，这就意味着测温装置与接收装置之间要进行高压隔离，同时还不能对开关柜内部电气元件的安全距离造成影响。
这可以说是开关柜测温技术应用于实践需要解决的首要问题，也是影响在线测温技术发展的重要原因。
3、不能影响到开关柜内部原有电气元件的性能10kV高压开关柜内部很多电气元件都需要根据运行方式来进行相应的分合操作，如断路器、隔离开关等。
无线测温技术在高压开关柜中的应用
无线测温技术在高压开关柜中的应用摘要：高压开关柜设备属于电力系统中的重要输电设备，应保证其运行的性能以提升电力系统效率，需要对高压开关柜故障进行全面诊断，避免故障问题带来不良影响。
将无线测温技术应用于高压开关柜，可以实现对其进行实时的动态监测，有助于相关工作人员根据高压开关柜的温度变化采取相应的应对措施，避免意外情况的发生，有效促进了高压开关柜的正常运行。
关键词：无线测温技术；高压开关柜引言在电力系统当中，高压开关柜是一项非常关键的内容，其运行质量会对整个电力系统的安全、稳定运行造成直接的影响，但在实际运行中，受到诸多因素的影响，高压开关柜非常容易出现发热故障，从而对其正常运行造成不利影响。
而为了对这种情况加以改善，还需要利用无线测温技术对高压开关柜进行实时的监测，使故障隐患能够及时的排除，这对于电力系统的安全、稳定运行具有非常重要的意义，所以，有必要针对相关内容进行深入的研究。
1无线测温技术的原理及特点1.1基本原理对于无线测温技术而言，其主要原理就是结合各种温度传感元件来进行测温的，而涉及到的温度传感元件包括：半导体传感器、红外测温度传感器、热敏电阻温度传感器、无源无线温度传感器、声表面温度传感器等等。
1.2技术特点第一，安全性，可以通过点位绝缘安装，降低爬电影响，所以不会影响电气设备的安全运行，具有较高的安全性；第二，准确性，在无线传感器系统当中往往会应用一些精度较高的数字传感器，且这些传感器大多以接触式测温为主，将传感器设置在发热点附近能够将测温部位的温度变化情况快速、准确测量出来，从而为监测系统提供准确的测温数据；第三，灵活性，通常情况下，无线测温元件的体积都比较小，因此，其安装较为方便，能够进行灵活的组网，既可以使用有线网络，也可以使用无线网络，而且能够满足多点安装的需求，确保测量工作的全面性；第四，易用性，通常会采用模块化的方式进行无线测温平台的设计，通过这种设计方式，能够有效提升系统操作的便捷性和简单性，且便于和网络的连接，实现系统的自动化控制，确保了系统的易用性；第五，能耗低，无线测温技术的应用较为重视低功耗理念的应用，所以在应用该项技术进行测温时，不仅不会造成太大的能源消耗问题，还会使测温元件的使用寿命得到有效的延长。
高压开关柜在线测温系统设计
１ 测温技术概述
１ ． １ 示 温蜡 片 测温 技术
示 温腊片测温属于接触 式测温方法。示温腊片测温 方法简单、经济 ，但存在 易脱落、测量精度低 、需要人 工巡查 温度 ，不 能实时监控 等问题 ，应用有很大局限 。 １ ． ２ 红外 测 温 技术 利用待测触 点不 同温度 下红外辐射不同的原理 ，将 光学设备聚焦于待测设备的触 点，采集该测点热红外辐 射，再通过一套光 电转换系统将测量 的红外辐射值转换 为 电信 号，该 电信号再经换算转变为被测 目标 的温度值
水利工程 建设人员还应 不断加 强 自身的生态环境保 护
意识，做好生态环境保护法规及知识的宣传 ，呼吁更多
的群众参与到生态环境的保护工作中来 。
水 利水 电建设 的工程师们必须进 一步树立好 生态环境 的保护意识，正确认识和掌握水利工程建设给生态环境
造成的 巨大影响 。
参 考 文 献
低 压侧 的绝缘 问题和红 外测温法 无法监测柜 内触 点温 度 的难题 。
ｆ １ 一
３ ． １ 总体 方 案设计
ｍ
图 １ 光 纤光 栅测温原 理
３ 基于光纤的开关柜在线测试系统设计
结 合需求 分析和 实际应用 情况 ，设计 系统 总体 方 案。它从结构上可分为三个层次。 （ １ ）数据采集层 ：主要包括光纤光栅温度传感器、
。
２ 光纤传感测温技术分析
２ ． １ 光 纤传 感器 的特 点
光纤传感技术是一种先进的多学科交叉技术。与其 它传 感器相 比，它有很多优 点：① 它可用作长期可靠 的 连续在线检测 ；②它适 于在 电力等危 险场合进行对安全 和生产状态参数的监测 ；③它体积小 、重量轻 ，适用于 诸如开关柜 内、地 下电缆的温度监控 ；④它具有 一线多 点功能，即一根光纤可 以对多个点做多变量测量能力 。
10kV高压开关设备的在线测温
10kV高压开关设备的在线测温摘要：随着我国经济发展步入新常态，高压开关行业从高速增长逐步转为中低速增长。
将新的无线测温技术应用在10kV高压开关柜中，可以进一步提高保障配电系统的安全性和稳定性，进一步满足人们对电力的需求。
但在实际操作过程中，部分工作人员应用10kV高压开关柜无线测温技术是按照相关经验来进行，这不仅在一定程度上影响到无线测温技术在10kV高压开关柜中的应用，而且也保障不了10kV高压开关柜安全稳定的应用，极易引发一系列的安全事故。
基于此，通过介绍10kV高压开关柜常用的几种无线测温传感器的原理和技术特点，为相关工作人员提供参考。
关键词：10kV高压开关柜；无线测温技术；原理；特点电能是生产的动力源，高低压开关柜在电能的输送、分配和转换过程中承载着开合、控制和保护的作用，开关柜内部电气连接部分因制作工艺、机械磨损、表面氧化、脏污等原因导致接触电阻增大而发热，温度过高不仅会对设备带来不可逆的损坏，严重的将会引发火灾或爆炸事故。
将无线测温技术应用在10kV高压开关柜中，是电力行业应用高新技术的重要体现。
对其进行测温则能够更好地了解配电系统的稳定性和安全性，避免高压开关柜出现温度过高而影响其性能和安全。
1无源无线温度传感器技术特点1.1 安全性我们都知道，无源无线测温传感器在体积上有着显著的优势，当完成安装后，其所形成的高度不会对绝缘距离造成影响，这进一步地强化了电气设备的安全。
由于无源无线传感器的信号传输距离可达20m，满足数据的接收工作要求，此时工作人员并不需要进行过多的接收设备的安装，仅需传感器就可实现对温度的测量，从而保障工作人员测量时的安全。
这也是无源无线测温传感器具备安全性的重要原因之一。
1.2 准确性无线传感系统主要采用的是精度相对较高的数字传感器，且通过接触的方式进行测温。
由于其通过接触的方式实现温度的感知，因此设备可较为准确地捕捉到测温点的温度情况，并将相应的温度数据反馈出来，从而使数据更具准确性。
高压电气设备的温度在线监测系统分析
高压电气设备的温度在线监测系统分析摘要：随着电力工业逐渐朝着高电压、大容量、互联网化的方向发展，确保电气设备安全稳定运行具有重要意义，直接关系到电力供应的可靠性。
电力系统运行中，电气设备异常升温极易导致各种故障问题的出现，对此必须进一步加强高压电气设备温度在线监测系统研发与推广应用。
关键词：高压电气设备；温度；在线监测系统1高压开关柜温度监测应用在线监测技术的重要意义在检测高压开关柜设备的情况下，高压开关柜起着重要的作用。
它不仅具有线路合闸和分断的作用，还可以记录电力线路的运行数据，为电力电路机械设备的正常运行提供可靠保证。
实践表明，高压开关柜一旦出现异常，将对电力线路、机械设备造成危害，并将直接关系到供电系统的正常运行，甚至导致一定的财产损失。
过去，中国高压开关柜温度检测技术不足，再加上产品质量问题的痕迹，是造成机械设备损坏的主要因素。
由于自身条件的限制，高压开关柜的导热性较弱，其内部结构的连接器和插座极易老化或损坏，最终导致供电系统断开。
一般来说，如果电流和电压过高，电阻器的温升速度会加快，热值会集中在某个部件或区域，从而在短时间内产生持续高温。
如果不及时解决，有损坏机器设备的风险，更严重的是，还可能引发火灾，进而影响生命安全。
在线监测技术在高压开关柜中的应用，可以实时检测机械设备的温度变化，工作人员可以据此进行即时处理和维护，从而确保电网系统软件的成功运行。
2在线监测技术应用的现状现阶段，高压开关柜已广泛应用于电网，其必要性显而易见，这进一步提高了供电的可靠性。
然而，由于各种因素的危害，开关柜停电检修的难度系数进一步增大。
不难看出，高压开关设备的在线监测特别重要。
世界各地的科研院所和科研院所对开关柜温度在线监测技术进行了深入的研究，开展了大量的研究活动。
在线温度检测技术可以合理弥补人工检测的不足，进一步提高开关柜的检测效率。
常见的集中式温度测量技术如下所示。
一是，是红外成像技术。
该技术使用红外热成像仪扫描高压开关设备，然后形成红外地图。
高压开关柜温度监测
高压开关柜温度监测一、高压开关柜温度监测概述电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动,触点和母线排连接处老化等问题,造成设备过热甚至出现严重事故。
而开关柜内有裸露高压,空间封闭狭小,无法进行人工巡查测温,传统的测温方式都无法有效地解决这个问题。
高压开关柜温度监测系统是将温度传感器安装到开关柜内,在线测量该点温度后,以无线方式将数据上传,集中显示,并实现超温报警。
还可与电力自动化系统连接,用户在远程监视设备温度运行状态,高压开关柜温度监测系统发现设备温度异常,自动远程报警,以便及时消除事故隐患。
高压开关柜温度监测系统适用于各种类型的高压设备的温度在线监测，具有可靠的高压隔离、抗强电场、磁场干扰及良好的热稳定等特性。
本系统通过即时监测开关触头等发热点温度，可发现异常发热故障苗头，从而防止故障的发生，并且通过温度历史记录，对开关柜“状态维修”提供科学数据依据。
对开关柜等电器设备的安全运行具有重要的意义。
二、高压开关柜温度监测原理示意图如下图所示,高压开关柜温度监测系统的基本组成部分包括: 下位机（或叫前端机）和中心预警平台。
下位机具体示意图(1) 无线温度采集器:简称采集器,负责采集监测点的温度数据,并通过无线方式把采集数据发送出来。
(2) 数据收发终端:简称终端,负责收集无线温度传感器发出的温度数据,并把所收集的数据通过网络方式上传到测温管理主机。
(3) 测温管理机:简称主机或工作站,负责对数据收发终端进行工作参数设定,自动周期地从终端中读取所接收的测温数据,并对数据进行分析,发现超过警戒的温度或温度发生异常波动则实时报警。
测温数据可在计算器中作长期存储记录,供随时查询显示.经过对实际需求的分析,系统设计为1个测温管理机最多管理32个数据收发终端,1个数据收发终端最多管理200个无线温度采集器。
也就是说1个主机可管理6400个无线采集器.这基本上可以满足一个220KV变电站的应用要求。
测温必要性及意义
开关柜在线测温的必要性及意义1.高压开关柜在线测温的必要性：高压开关柜作为电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
随着电网的发展和设备技术的提高，10KV，35kV 系统开关柜在电网中已大量使用。
而开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。
开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
目前，对电力系统内部使用的开关柜，严格遵守设备采购程序及技术政策，确保入网的开关柜都通过型式试验，尤其对温升的要求比较严格。
运行中，负荷通常都不会达到开关柜的设计满容量，开关柜的温升问题应该不会很突出，但是实际情况并不尽然。
开关柜内部实际温升情况，尤其是母排连接等部位，通常总是比型式试验测出的数据高。
2.高压开关柜温度过高的几点原因：(1)试验测得数据通常在试验室完成，持续时间不长，一般不超过8h，不具备温升累积效应，不能等同于长期运行并持续发热的设备。
(2)不同金属的膨胀效应不同。
钢制螺栓的金属膨胀系数要比铜质、铝质母线小得多，尤其是螺栓型设备接头，在运行中随着负荷电流及温度的变化，其铝或铜与铁的膨胀和收缩程度将有差异而产生蠕变，也就是金属在应力的作用下缓慢的塑性变形，蠕变的过程还与接头处的温度有很大的关系。
实践证明，当接头处的运行工作温度超过80℃时，接头金属将因过热而膨胀，使接触表面位置错开，形成微小空隙而氧化。
当负荷电流减小温度降低回到原来接触位置时，由于接触面氧化膜的覆盖，不可能是原安装时金属间的直接接触。
每次温度变化的循环所增加的接触电阻，将会使下一次循环的热量增加，所增加的温度又使接头的工作状况进一步变坏，因而形成恶性循环。
（3）连接部位紧固螺栓压力不当。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜在线测温的必要性及测温方式
摘要：因为高压开关柜中的空间是密闭的，加上电气设备的安全距离非常小，
当开关柜内温度升高以后，会导致空气绝缘下降引发故障，因此高压开关柜采用
在线测温技术具有重要意义。
针对这个问题，本文对在线测温技术在高压开关柜
中应用必要性进行了分析，并探讨了在线测温技术的具体特点，希望可以提供一
些参考，使高压开关柜能够更加稳定的运行。
关键词：高压开关柜；温度升高；在线测温；必要性
由于高压开关柜属于封闭式结构，散热性能不好，容易积累很多热量，对于
变低或母联等大电流开关柜，在长时间满负荷工作时，当热量急剧上升后，会对
电气设备造成损害，绝缘性大大降低。
因此必须做好对开关柜母排、开关触点等
部位的及时监测，并做好相应的报警措施。
由于温度过高导致开关柜过热时，会
导致火灾和停电事故，造成极大的经济损失，因此必须加以重视。
1高压开关柜应用在线测温技术的重要意义
高压开关柜是电力系统中作用非常大的电气设备，由于内部封闭容易导致温
度过高，从而引发高压开关柜故障，是目前普遍存在的问题。
因为开关柜内部温
度过高，对设备安全运行造成严重影响，同时由于温度过高是逐渐上升的，因此
如果不能及时采取相应措施，温度会剧烈升高，严重损害到绝缘性能和电气设备
使用寿命。
现在红外线测温技术的使用非常普遍，及时查找设备存在的安全隐患从而及
时处理，可以避免更大损失。
但是因为红外测温技术适用范围是暴露在外界的设备，针对目前电力系统重要设备高压开关柜不能有效进行检测或容易存在检测死角。
高压开关柜的特点是内部密封，有大量接头、开关触点和示温片在外面是看
不到的，不能使用其他测温方法随时检测存在的故障问题。
所以，目前对高压开
关柜内部的接头及开关触点的温度监测面临困难，需要采取在线测温技术，才能
更好的处理。
2引发高压开关柜温度升高的原因
2.1金属接头的膨胀
设备的铜质螺栓接头在设备运行过程中，由于负荷电流、温度发生改变会出
现塑性变形，和温度具有密切的关系。
实际中发现，当接头处温度达到80摄氏
度以上时，接头金属会受热出现膨胀，因此接触表面会产生缝隙导致氧化。
一旦
负荷电流和温度降低后，接头金属恢复原位置，但因为表面具有氧化膜，不能直
接接触。
每次温度提高后，接触电阻就会增加，这样反而又会使温度上升，由此
出现一个不良的循环。
2.2连接部位螺栓过紧
安装人员在进行导体连接时，通常认为对螺栓要拧的足够紧才可以。
但是如
果螺母压力过大时，由于材料强度不够高，施加过大压力，反而会使接触面突起，减少了接触面积，增大了接触电阻，使导电效果下降。
2.3 其他影响因素
其他影响因素包括：安装工艺问题，比如加工、连接母线中，没有处理好母
线接触表面，表面粗糙不光滑，会增加有效接触面积，提高接触电阻导致发热。
由于开关柜中高压裸露，内部封闭空间小，因此不能人工开展巡查监测温度，常
规的测温方法也不能使用。
无线测温技术是在开关柜中的把带电接头和触点安装好温度传感器，通过在
线测量这个部位的温度，无线上传到系统上，从而进行报警。
无线测温技术还可
以同电力自动化系统进行连接，管理人员在距离较远的地方可以随时监测温度变化，当温度一旦过高，系统报警后迅速处理，防止出现更严重的问题。
3 在线测温技术的优势
（1）在线测温技术的绝缘性能很好，可以对开关柜中的高压有效隔离，可以将其安装于开关柜中的高压触点，从而随时监测高压触点的问题。
（2）可以把
在线测温技术中的温度传感器在带电体上面直接安装，能够在柜体内部直接对设
备测量温度，通过无线发射出去。
（3）在线测温技术的引线少，绝缘性好，成
本比较低。
4在线测温技术的使用特点
高压开关柜内部接点温度做到随时监控，能够及时掌握接点部位的温度升高
情况，一旦温度过高，系统就会出现报警。
温度传感器通常安装在开关柜中的带
电触头部位，开关柜温度监测设备随时对内部传回的数据进行整理，然后将数据
传送到工控机中。
应用无线传送的方式，不会对开关柜绝缘性造成影响，应用非常便捷，成本低。
由于无线传感器经过了特殊处理，因此各种温度数据可以及时传送给温度监
测器，监测信号非常准确。
对无线测温系统的安装、维修都非常安全、方便，不
会干扰到一次设备。
同时由于设计简单，安装过程非常简单。
温度数据采集后，
可以同电力系统进行连接，也可以同局域网进行连接，从而实现电力自动化控制。
结语：
在线监测技术用于高压设备，可以方便的设定温度传感器监测时间，对监测
部位的温度监测也是非常便捷的。
当数据采集后，计算机及时将数据整理，将所
有监测部位的温度变化情况整理成曲线图，一旦出现温度异常就会报警。
目前高
压开关柜中，在线测温技术发挥了越来越多的作用，逐渐得到了更大推广。
参考文献：
[1]章俊伟.基于无线传感网络技术在高压开关柜测温中的应用研究[J].传感器世界，2014（23）.
[2]褚燕伟，杨波，刘衡.基于 ZigBee 技术的高压开关柜智能无线测温系统[J].
电工电气，2013（18）.
[2]北京蔚蓝仕科技有限公司.邢台金牛钾碱高压柜监测系统使用说明书[J].2010（12）.。
