呼吸机的基本原理与人工通气的发展史课件
呼吸机工作原理ppt课件

时间
22
准确计算气道阻力和顺应性的条件
• 完全抑制患者的自主呼吸 • 选用容量型通气模式 • 流速波形:方波 • 延长平台时间
呼吸机工作原理
23
运动方程的应用:压力报警原因的分析 • 高压报警原因的分析
P总=R× Flow + VT/C+PEEP
呼吸机工作原理
平均气道压(Pmean)
无创通气的原理以及操作
呼吸机工作原理
主要内容
呼吸机基本概念 呼吸机硬件介绍 机械通气基本原理 通气模式工作原理
无创通气的原理以及操作
呼吸机工作原理
机械通气基本概念
什么是呼吸机
呼吸机是一种能代替、控制或 改变人的正常生理呼吸,增加 肺通气量,改善呼吸功能,减 轻呼吸功消耗,节约心脏储备 能力的装置。
• 限制变量 Limit:(呼吸机以什么样的方式进行送气) 压力限制,流速限制
• 转换方式 Cycle:(呼吸机怎么辨别吸气结束呼气开始) 时间转换,容量转换,流速转换,压力转换,混合
• 基线流量base line:(呼吸机呼气期处于什么样的压力) • 条件变量:(呼吸吸机达到什么样的条件就会更改通气方
无创通气的原理以及操作
呼吸机工作原理
机械通气四大要素
FLOW
PRESSURE
TIME
VOLUME
呼吸机工作原理
机械通气的基本原理
气道阻力×流速
容量/顺应性
+
基础压力PEEP
P总=气道阻力×气体流速+潮气量/顺应性+PEEP
呼吸机工作原理
20
运动方程
P总=R× Flow + VT/C+PEEP
呼吸机的使用ppt课件

呼吸机的使用ppt课件•呼吸机基本概念与原理•呼吸机适应症与禁忌症•呼吸机操作方法与步骤•呼吸机参数设置与调整策略•呼吸机并发症预防与处理措施•呼吸机使用效果评价与改进方向01呼吸机基本概念与原理呼吸机定义及作用呼吸机定义呼吸机作用呼吸机工作原理简介工作原理呼吸模式常见类型及其特点有创呼吸机01无创呼吸机02便携式呼吸机0302呼吸机适应症与禁忌症如ARDS (急性呼吸窘迫综合征)、重症肺炎等,需要呼吸机辅助通气以维持氧合和通气。
急性呼吸衰竭慢性呼吸衰竭急性加重神经肌肉疾病心脏手术及术后支持如COPD (慢性阻塞性肺疾病)急性加重期,使用呼吸机可帮助患者度过急性期。
如重症肌无力、格林-巴利综合征等,导致呼吸肌无力或麻痹,需呼吸机支持。
如心脏外科手术、心肺复苏后等,呼吸机可帮助患者维持呼吸功能。
适应症分析禁忌症探讨未经引流的气胸或纵隔气肿大咯血严重低氧血症呼吸心跳停止风险评估在使用呼吸机前,应对患者进行全面的评估,包括病情、呼吸功能、循环功能等,以确定是否适合使用呼吸机及选择合适的通气模式。
定期清理呼吸道分泌物,保持呼吸道通畅,减少感染风险。
根据患者的具体情况和病情变化,及时调整呼吸机参数,避免过度通气或通气不足。
密切观察患者的生命体征和呼吸机运行情况,及时发现并处理异常情况。
积极采取措施预防呼吸机相关性肺炎等并发症的发生,如定期更换呼吸机管路、加强口腔护理等。
保持呼吸道通畅加强监测和护理预防并发症合理设置呼吸机参数风险评估和预防措施03呼吸机操作方法与步骤操作前准备工作了解呼吸机类型和性能熟悉所使用的呼吸机型号、功能及特点,确保掌握相关操作知识。
检查呼吸机状态确认呼吸机外观完好,无损坏或松动的部件,检查电源线和插头是否完好。
准备相关物品准备好呼吸机管路、湿化器、面罩或气管插管等附件,确保它们干净、无损坏且适合患者使用。
0102连接电源和气源安装湿化器和管路选择呼吸模式和参数安置患者并连接呼吸机启动呼吸机并观察患者反应030405具体操作步骤演示注意事项和常见问题解答定期对呼吸机及其附件进行清洁和消毒,以减少感染风险。
呼吸机的基本原理和通气模式课件

呼吸机的基本原理和通气模式
7
加热湿化器工作原理
温度31℃≤T≤37℃, 绝对湿度:HA≥ 30mg.L-1
出气口
进气口
接呼气回路
接在吸气回路 对病人吸入的 气体加温加湿
远端
Y-型头 气管插管
36 ℃
湿化罐内放置 一个卷曲的铝筒 内衬湿化滤纸
病人
形成一个温湿通道
图-1 加热呼吸湿机的化基本器原理应和通用气模示式 意图
❖ (1)分钟通气量 (MV,L/min )=VT×f ❖ (2)潮气量 (TV/VT,ml) = VTI = VTE=∫F.dt ❖ (3)吸气流量 (F ,l/s),是一个动态参数,
峰值流速Fpeak :影响吸呼比和吸气波形
❖ (4)叹气/深吸气 Sign:1.5或2倍的VT /100次
❖ (5)流量触发灵敏度 (FT,L/min),包括吸
呼吸机的基本原理和通气模式
38
呼吸机工作模式
5. 压力支持呼吸 ❖ 病人通过呼吸机在自发吸气时从呼吸机设
置的安心、按需阀得到一个附加气流,接 受气道内的正压支持
呼吸机的基本原理和通气模式
39
呼吸机工作模式
6. 呼气末正压呼吸
❖ 指呼气末气道开口处的压力维持高于大气压,可增 加功能残气量,使肺泡在呼气末不易陷闭,改善通 气,提高动脉血氧分压。但由于增加气道内压,可 是使正常肺泡过度充气造成死腔增加,并易造成肺 损伤,减少心排出量
呼吸机的基本 原理与通气模式
呼吸机的基本原理和通气模式
1
呼吸机的基本模式
1. 呼吸机的基本概念 2. 机械通气和心肺对抗 3. 呼吸机的几个重要参数 4. 呼吸模式 5. 压力触发和流速触发
呼吸机的基本原理和通气模式
呼吸机工作原理ppt课件

呼吸机的基本原理及临床应用课件

吸气流速 流速-时间曲线
呼气末压力(PEEP) EXP PAUSE:(End Exp Flow > 0)
内源性PEEPi, Auto-PEEP 总PEEPtot
呼气末流速 吸入潮气量 呼出潮气量
密闭系统:吸入潮气量=呼出潮气量
呼吸机的基本原理及临床应用
26
重要呼吸参数
V= P / R
峰值压力(PIP)
自主呼吸方式: 持续正压呼吸 : CPAP 压力支持(PSV): Pressure Support
呼吸机的基本原理及临床应用
36
辅助/控制模式(A/C)
呼吸机根据临床医生的设定参数供气:
潮气量或压力 流速和流速波形,或吸气时间 呼吸频率
临床应用:病人基本没有自主呼吸 可由机器启动或病人触发通气
呼吸机的基本原理及临床应用
• 部分肺泡塌陷导致肺的顺应性降低并出 现压缩性的肺不张
• 大量肺泡闭陷和水肿液充沛肺泡导致V/Q 比失调和静脉血掺杂增加
• 机械通气导致的健康肺泡的过度扩张可 引起渐进性的肺损伤
呼吸机的基本原理及临床应用
3
ARDS-病理
过于膨胀的肺区域
HEART
施加了PEEP而重新
复张了的肺区域
SP
塌陷或实变的肺区域
37
控制呼吸 容量控制(VCV):Volume Control
压力-时间曲线
设定:潮气量、吸气流速和波形、 呼吸频率
压力:随病人顺应性和气道阻力变化
流量-时间曲线
吸气流速波形:
1.方波 2.智能容量递减波
降低峰值压力 减少气压伤和 心肺对抗
潮气量固定 按病人理想公斤体重(IBW) 设定: 7-10ml/1kg
呼吸机的基本原理和通气模式

用呼吸机的目的就是以一种适宜的方式对病人的肺 进行有效通气,既保障病人生命需要,又要尽可能 地减少并发症,而且还要安全、舒适。 重复进行机械通气的时间间隔叫机械通气周期,T。 一次吸气开始到下一次吸气开始的时间间隔为一个 机械通气周期。 一个机械通气周期又可分解为四个状态或四个相, 即:呼切换到吸、吸气相、吸切换到呼和呼气相。
基本原理示意图
通气控制流程
空气、氧气配比混合(干燥的气体); 细菌过滤(减少感染); 降至低压、稳定压力、缓存一定量气体; 吸气回路PID控制(实现各种通气模式); 经湿化器加温、加湿(雾化)到病人; 呼气回路PID控制(实现PEEP等),呼出气 体排到大气中。
呼吸机的分类
第四相——呼气相
实现Positive End Expiratory Pressure, PEEP 增加功能残气量(Functional Residual Capcity, FRC)。对于一些限制性病变(ARDS),呼末维 持一定的正压有利于肺泡气体交换,但使用 PEEP要慎重,不能随意增减。 电子PEEP、机械PEEP或文丘里PEEP 。
呼吸机各部分主要功能
主 机——气源处理、吸呼控制、监测报警 混合器——外置或内置机械式,比例阀混合。 湿化器——病人吸入气体的加温、加湿 病人管路——5-6根螺纹管、接湿化器或雾化吸 入器,病人吸入和呼出气体的传输。 气 源——以适当方式提供压缩空气和氧气) 其 它——主机和病人管路的固定或支撑装置
——自主
W吸=100% ,V吸=100%时,为自主模式(Spontaneous,CPAP)
通气模式的转化
呼吸机的质量保障
呼吸机基本知识(呼吸机的基本原理与人工通气的发展史)

2020/9/20
46
第三相——吸气转换到呼气
压力周期(Pressure Cycled) 也叫压力切换,当达到设定 的气道压力水平(Insp. Press. Level)时,吸气停止(压力开 关,漏气时无法切换)。
时间周期压力限制(Time Cycled, Pressure Limited) 按 能维持设定的气道压力水平所必需的流速为患者送气,当 达到设定的吸气时间时,吸气停止(相当于PCV)。
2020/9/20
5
1929年JAMA杂志上刊登了有关应用“铁肺”成 功抢救一例脊髓灰质炎女孩的论文,引起了很大的 轰动。其后因体外负压通气的种种弊端在应用过程 中逐渐暴露出来,故而到了20世纪50年代以后, “铁肺”逐渐让位于技术得到很大改进的有创正压 通气技术。
2020/9/20
6
铁肺
2020/9/20
Prise、 Tp 、I:E=? 压力:Pmax =?
PT /FT =?
2020/9/20
39
同步间歇指令通气 SIMV
F—t和 P—t曲线: VCV/PCV间歇+自主
VT/MV=? Pi-Level=? 时间:f /RR 、Ti、
Trise、Tp、I:E=? 压力:Pmax=?
PT /FT =? fsimv =(0~f)?, f总 = fsimv + f自主
物理涵义及其作用或影响。
2020/9/20
26
时间参数及其符号
(1)通气频率 ( f:0~120) bpm (2)吸呼比 (I:E = Ti: Te ) (3)吸气时间 Ti (s) 、Trise (s) (4)呼气时间 Te(s) (5)屏气时间 TP(s) 是吸气时间的一部
呼吸机基本原理PPT课件

可调范围为21~100%。
18
常见呼吸机参数翻译
19
二、呼吸周期的控制方式
人体的肺通气过程包括吸气相、吸气相向呼气相 切换、呼气相以及呼气相向吸气相切换四个状态。
1呼气+1吸气= 1呼吸周期
20
时间切换
呼吸机以恒定流量的气体向病人供气,利用各种无稳多 谐振荡器确定呼吸的周期或频率以及呼吸比。吸气时间 达到预置值时,呼吸机自动将吸气相转变为呼气相。 特点是在吸气时间固定后,当病人的顺应性、气道阻力 发生变化时,吸气压力、容积以及流速都需要发生相应 的变化。(多用于负压呼吸机)
接呼气回路
出气口
进气口
接在吸气回路 对病人吸入的气管 病人
36 ℃
湿化罐内放置 一个卷曲的铝筒 内衬湿化滤纸 形成一个温湿通道
图-1 加热湿化器应用示意图
12
加温、加湿要求
到达病人口边的气体温度:
31℃≤T≤37℃,连续可调
吸入气体的绝对湿度:
HA≥ 30mg.L-1
正压呼吸机
1955年在马塞诸塞人 民医院首先使用一种有 创式通气。 这也称为现代机械通气 的标准
16
3.呼吸机的基本技术性能
呼吸频率
呼吸频率为每分钟呼吸次数,一般为6~20次 /m,要视病情需要适当调节。
呼吸周期
呼吸周期由吸气时间T1和呼气时间T2组成, T=T1+T2。 一般呼气时间要比吸气时间长。
23
2019/10/22
24
三、呼吸机常用通气方式(呼吸模式)
定容通气模式:VCV
需要设置潮气量VT、通气频率RR、吸呼比I/E、 给氧浓度FiO2 特点:能保证潮气量、完全替代自主呼吸,有 利于呼吸肌的休息;易发生人机对抗,通气不 足或通气过度,不利于呼吸肌的锻炼
呼吸机的基本原理和临床应用 ppt课件

一般认为当PS为5cmH2O时,所提供的通气支持仅够 用于克服呼吸机回流阻力与吸气活瓣开放所需要的额 外作功,有作者认为COPD患者的PS8-10cmH2O方 可克服上述额外作功。
CPAP模式
(1)自主呼吸,整个呼吸周期均保持气道正压。 (2)吸气时,正压气流大于吸气气流,病人感觉舒服,呼气期气道内正压则起 到PEEP的作用 (3)适用于呼吸中枢驱动力正常,自主呼吸较稳定的病人。 (4)可通过面罩无创通气或插管有创通气来实施,CPAP压力一般在515cmH2O调节,插管病人可从2-5cmH2O开始,未插管者可从2-10cmH2O 开始。
PSV模式
患者自主吸气触发呼吸机后呼吸机开始送气并使气道压 迅速上升到预设置,并维持这一水平,当自主呼吸流速 降到峰流速的25%(可调)时,送气停止,患者开始呼 气。
优点:
辅助通气模式, 撤机模式之一 完全自主呼吸,启动压力支持、流速方式、I:E由病人决定 VT的多少取决于PSV压力的高低和自主呼吸的强度 能有效的克服通气管道产生的阻力,减少病人呼吸做功,自觉舒服,
• 你所经历的课堂,是讲座式还是讨论式? • 教师的教鞭
• “不怕太阳晒,也不怕那风雨狂,只怕先生骂我 笨,没有学问无颜见爹娘 ……”
• “太阳当空照,花儿对我笑,小鸟说早早早……”
呼吸机工作原理
• 正压通气——原动力 提供足够的肺泡通气量 有效通气量=(VT-VD)×f
• 维持气道开放—— PEEP • 改善气体交换 PEEP、Ti • 减少自主呼吸功: W=∫PdV
呼吸机的基本原理和临床应用

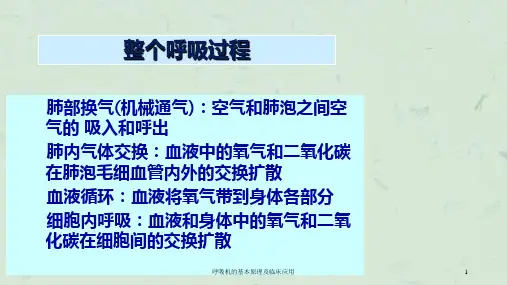

呼吸生理基础知识
肺的基本功能 通气功能:原动力——压力差
气道压=阻力压. +弹性压
P(阻力压)=V(流量)×R (阻力)——阻塞型 P(弹性压)=V(容量)/C(顺应性)——限制型 换气功能:P(A-a)O2、肺泡膜(面积、厚度)
呼吸机基本原理及典型介绍PPT课件

精品ppt
19
持续气道正压CPAP 呼吸机内装有灵敏的 气道压测量和调节系统,随时间调整正压 气流的流速,维持气道压基本恒定在预测 的CPAP水平上。
双水平气道正压无创通气BiPAP 在两个不 同气道压力水平上存在有自主呼吸和压力 支持通气模式。
精品ppt
20
呼吸末正压通气(PEEP) 小气道、肺泡在 呼吸末仍保持在高于大气压的水平,可防 止小气道、肺泡萎缩,增加功能残气量和
负压呼吸机(铁肺)
无创通气首先于1928年 在波士顿儿童医院被使 用。
在上个世纪四五十年代 小儿麻痹症施虐的时候 被广泛使用。
正压呼吸机
1955年在马塞诸塞人民 医院首先使用一种有创 式通气。
这也称为现代机械通气 的标准
1953年Rancho Los Amigos Hospital的铁肺病房
精品ppt
精品ppt
28
3. 湿化器或雾化器
冷水湿化器 加热湿化器 雾化湿化器 热湿交换器(人工鼻)
精品ppt
29
4. 外部管道
单向蘑菇活瓣
单向鱼嘴活瓣
精品ppt
30
单向弹簧活瓣
精品ppt
31
典型机型介绍:
KTH-2型可控同步呼吸机 生产厂家:绍兴三五仪表厂
精品ppt
32
精品ppt
33
1. KTH-2的特点与结构
呼吸机基本原理及典型介绍
Your Subtitle Goes Here
精品ppt
1
思考题
呼吸机的基本工作原理是什么 呼吸机的主要呼吸(通气)模式和含义 气动电控型呼吸机 Nhomakorabea基本结构
精品ppt
2
主要内容
呼吸机的基本原理与人工通气的发展史

2021-11-3
1
第一相——呼氣切換到吸氣
壓力支持(Pressure Support Ventilator, PSV) 持續氣道正壓(Continuous Positive Airway Pressure, CPAP) 注:在呼氣切換到吸氣時,如果切換或觸發的條件是流 量就叫流量觸發,是壓力就叫壓力觸發,控制通氣可以 看作時間觸發。
械通氣週期。 一個機械通氣週期又可分解為四個狀態或四個相,即:
呼切換到吸、吸氣相、吸切換到呼和呼氣相。
2021-11-3
1
機械通氣的四個相(狀態)
2021-11-3
1
第一相——呼氣切換到吸氣
基於第一相定義和設計通氣模式,根據吸氣初始化條件或人 機關系的不同,可分為: 控制模式Control Mode Ventilation, CMV/VCV/PCV 輔助控制模式(Assist-Control Mode, A/C) 同步間歇指令通氣(Synchronized Intermittent Mandatory Ventilation , SIMV)
2021-11-3
1
容量控制VCV
F—t和 P—t曲線: VCV設定
定容:VT/MV=? 時間:f 、Ti 、Te
Trise、Tp、I:E=? 壓力:Pmax =?
PT /FT =?
2021-11-3
1
壓力控制PCV
F—t和 P—t曲線: PCV設定
定壓:Pi-Level=? 時間:f 、Ti 、
2021-11-3
1
第三相——吸氣轉換到呼氣
容量限制 (Volume Limited)在設定的時間內達 到設定的潮氣量,吸氣停止(相當於VCV)。
時間週期容量限制(Time Cycled, Volume Limited) 按一定流量為病人送氣,時間到,吸 氣停,潮氣量大小取決於流量(定時開關流量)。
呼吸机基本知识(呼吸机的基本原理与人工通气的发展史)

2020/9/20
45
第三相——吸气转换到呼气
容量限制 (Volume Limited)在设定的时间内达 到设定的潮气量,吸气停止(相当于VCV)。
时间周期容量限制(Time Cycled, Volume Limited) 按一定流量为病人送气,时间到,吸 气停,潮气量大小取决于流量(定时开关流量)。
15
呼吸机各部分主要功能
主 机——气源处理、吸呼控制、监测报警 混合器——外置或内置机械式,比例阀混合。 湿化器——病人吸入气体的加温、加湿 病人管路——5-6根螺纹管、接湿化器或雾化吸
入器,病人吸入和呼出气体的传输。 气 源——以适当方式提供压缩空气和氧气) 其 它——主机和病人管路的固定或支撑装置
2020/9/20
37
容量控制VCV
F—t和 P—t曲线: VCV设定
定容:VT/MV=? 时间:f 、Ti 、Te
Trise、Tp、I:E=? 压力:Pmax =?
PT /FT =?
2020/9/20
38
压力控制PCV
F—t和 P—t曲线: PCV设定
定压:Pi-Level=? 时间:f 、Ti 、
2020/9/20
40
压力支持PSV
F—t和 P—t曲线: 半自主通气模式 PSV设定
压力:Pi-Level=? 压力:Pmax=? PT /FT =? VAPSV ? SIMV+PSV ?
2020/9/20
41
持续气道正压CPAP
F—t和 P—t曲线: 自主通气模式 压力:PEEP、PT吸 /FT吸 =? 或 PT呼 /FT呼 =?
2020/9/20
10
机械通气的发展历程
1800年前,金匮要略、华佗医方中有类 人
呼吸机培训课件

经过一段时间的呼吸机辅助通气,患者的肺部功能逐渐恢复, 顺利度过了术后恢复期。
THANKS
谢谢您的观看
在使用呼吸机时,要注意对患者的呼吸道进 行湿化,以减少呼吸道干燥和痰痂的形成。
使用后的记录与反馈
记录使用情况
01
在使用后,要详细记录呼吸机的使用情况,如患者的生命体征
、呼吸机参数等。
分析使用效果
02
根据记录的使用情况,分析呼吸机的使用效果,以及患者的反
应情况。
提供反馈
03
根据分析结果,向医生或护理人员提供反馈,以便及时调整治
呼吸机的工作原理
机械通气的基本原理
机械通气是利用机械装置来代替或辅助自然呼吸的过程,通 过通气机的吸气相和呼气相,形成肺泡通气和呼气。
通气模式与通气原理
各种通气模式包括定容型、定压型、定时型、高频型、双水 平型等,其通气原理各不相同。
02
呼吸机的临床应用
呼吸衰竭的治疗
急性呼吸衰竭
呼吸机可辅助患者通气,避免因呼吸衰竭导致的窒息和缺氧。
治疗效果评估
经过一段时间的呼吸机辅助通气,患者的病情得到了显著改善,血氧饱和度明显提升。
改善睡眠质量的案例
01
患者情况介绍
本案例介绍了一名患有严重睡眠障碍的患者,通过使用呼吸机辅助通
气,显著改善了睡眠质量。
02
呼吸机参数调整
针对患者的具体情况,医生对呼吸机的参数进行了个性化设置,包括
增加潮气量、降低呼吸频率等。
记录使用情况
每次使用呼吸机后及时记录使用时间、参 数设置等,以便后续查看和管理。
04
呼吸机使用中的注意事项
使用前准备
确认患者适应症
呼吸机的历史及简单工作原理ppt课件

10
11
美国田纳西州女子奥德尔顿因患上 小儿麻痹,以致身体无法呼吸,终生都 要依靠“铁肺”活命,在这个“铁肺” 里生活了57年。
18
呼吸机分类:正压呼吸机和负压呼吸机
Tank
19
三)按照吸气向呼气的切换方式 (1)压力切换型; (2)容积切换型; (3)时间切换型; (4)流速切换型; (5)联合切换型。
20
五)按应用对象 (1)成人呼吸机; (2)小儿呼吸机; (3)成人-小儿兼用呼吸机。
(六)按呼气向吸气转化的方式 (1)控制型; (2)辅助型或同步型; (3)混合型多功能呼吸机。
欧洲被广泛接受 。
8
但在1827-1828年间,Leroy通过 一系列研究证明风箱技术会产生致命性 气胸(但以后证实上述研究所使用的压 力在实际应用中不可能达到),法国科 学院据此开始限制这种技术的应用,英 国皇家慈善协会也放弃了这一技术。
早期阶段的机械通气实质上属正压通 气,但限于当时的认识水平和技术条件, 在以后相当长的时间里发展相对缓慢, 直至进入20世纪。
(一)早期阶段 (二)负压通气阶段 (三)正压通气阶段
7
(一)早期阶段
在罗马帝国时代,著名医生盖伦(Galen)曾经作 过这样的记载:假如通过已死动物咽部的芦苇向气管 吹,会发现动物的肺可以达到最大的膨胀。1543年, Vesalius在行活体解剖时,采用类似盖伦介绍的方法, 使开胸后萎陷的动物肺重新复张。1664年,Hooke把一 根导气管放入气管,并通过一对风箱进行通气,发现 可以使狗存活超过一个小时。1774年,Tossach首次运 用口对口呼吸成功地对一例患者进行复苏。 Fothergill还建议在口对口呼吸不能吹入足够气体时 可使用风箱替代吹气。之后不久,在英国皇家慈善协 会(Royal Humanne Society)的支持下,基于这种风 箱技术的急救方法被推荐用于溺水患者的复苏,并在
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2020/10/16
15
呼吸机各部分主要功能
主 机——气源处理、吸呼控制、监测报警 混合器——外置或内置机械式,比例阀混合。 湿化器——病人吸入气体的加温、加湿 病人管路——5-6根螺纹管、接湿化器或雾化吸
入器,病人吸入和呼出气体的传输。 气 源——以适当方式提供压缩空气和氧气) 其 它——主机和病人管路的固定或支撑装置
呼出气体排到大气中。
2020/10/16
21
呼吸机的分类
目前没有统一分类标准,可按习惯分为:
按使用对象 成人型、婴幼儿型、通用型多功能呼吸机;
按工作原理 气控气动、电控气动、电控电动呼吸机;
按人机接口方式 有创或无创正压通气呼吸机;
按机器的功能 急救、麻醉、治疗、家用、高频振荡、喷射。
2020/10/16
2020/10/16
16
空氧配比方式
机械配比
电子配比
2020/10/16
17
有创正压通气的人机系统工程
输入主机的气体为高压,要求干燥、洁净;输出给病人的混合气体 为低压,要求温暖、湿润并达到有效的肺泡通气量。
2020/10/16
18
主机工作原理
①压缩气源的处理:减压、过滤; ②空气、氧气配比混合,稳压,送到吸气阀; ③在吸气相按约定通气模式和参数向病人送气;
④同时监控参数、满足条件,“切换”到呼气相; ⑤打开或不完全打开呼气阀完成呼气过程;
⑥检测病人的状态,进入下一个呼吸周期(下
一个吸气相的开始)。
2020/10/16
19
基本原理示意图
2020/10/16
20
通气控制流程
空气、氧气配比混合(干燥的气体); 细菌过滤(减少感染); 降至低压、稳定压力、缓存一定量气体; 吸气回路PID控制(实现各种通气模式); 经湿化器加温、加湿(雾化)到病人; 呼气回路PID控制(实现PEEP等),
2020/10/16
8
近年来,随着电子计算机技术、传感技术的飞速发 展和对呼吸力学认识的不断深入,机械通气理论和 技术都有了很大的发展,对急性呼吸窘迫综合征、 重症哮喘和慢阻肺呼衰等常见病的机械通气治疗策 略都较以前有了很大的变化。
2020/10/16
9
如有创通气中的小潮气量通气、根据P-V曲线选择 最适PEEP、开方肺策略、俯卧位通气,以及无创 通气中应用的双水平气道正压通气、成比例辅助通 气等,开创了机械通气救治的崭新局面。
2020/10/16
12
2020/10/16
13
呼吸机的组成
可分为两大部分或三部分: 主机(气路单元+监控单元) 湿化器(温控+湿化灌) 空、氧气源提供装置
—床边压缩机(涡轮机)+O2气源 —中心气源(Air、O2)
(2.5~5.5)kg/cm2
2020/10/16
14
呼吸机的构成及工作原理
2020/10/16
7
现代呼吸机的起源与发展
20世纪初,随着人工气道技术和喉镜直视气管插管技术
的成熟,正压机械通气在麻醉和外科领域得以迅速发展。
▪ 1940年,第一台间歇正压通气(IPPV)麻醉呼吸机被发 明,用于胸科手术和ARDS。
▪ 1946年,Bennet 公司研制出世界第一台初具现代呼吸 机基本结构的间歇正压呼吸机PR-1A(气动气控压力限 制型)。
物理涵义及其作用或影响。
2020/10/16
26
时间参数及其符号
(1)通气频率 ( f:0~120) bpm (2)吸呼比 (I:E = Ti: Te ) (3)吸气时间 Ti (s) 、Trise (s) (4)呼气时间 Te(s) (5)屏气时间 TP(s) 是吸气时间的一部
份,通常设定为T的10%,临床根据病 情和呼吸习惯适当增加或减少。 周期:T=Ti+Te,f=60s/(Ti+Te)bpm
2020/10/16
5
1929年JAMA杂志上刊登了有关应用“铁肺”成 功抢救一例脊髓灰质炎女孩的论文,引起了很大的 轰动。其后因体外负压通气的种种弊端在应用过程 中逐渐暴露出来,故而到了20世纪50年代以后, “铁肺”逐渐让位于技术得到很大改进的有创正压 通气技术。
2020/10/16
6
铁肺
2020/10/16
3
因当初的技术过于粗糙,相关设备也很简陋,经 过一段时间的临床应用后,许多患者因气胸等严 重并发症而死亡。到了1827年有学者向法国科学 院提交报告要求终止进行有创正压通气。
2020/10/16
4
面对这种局面,机械通气的研究在二个方面继续 展开:一是改进人工气道技术,二是寻找其他途 径,避免建立人工气道。前者的探索与19世纪的 麻醉学技术的发展密不可分,而后者则促进了 “铁肺”等体外负压通气技术的发展。
2020/10/16
10
机械通气的发展历程
1800年前,金匮要略、华佗医方中有类 人
口对口人工呼吸 无创 似体外按压人工呼吸的记载1300年前, 力
圣经上有“口对口”描述
作
正压机械通气
有创 1792年,首次在人身上实施气管切开、
动 力
插管及风箱式正压通气技术。
负压机械通气 无创 1928年,“铁肺”箱式负压治疗机。
22
通气模式的定义及特点
——临床常用的基本通气模式
2020/10/16
23
机械通气吸、呼切换状态分析
两个 “开始、转换或切换” 两个 “相或过程内含保持”
2020/10/16
24
正压通气和生理性呼吸的区别与联系
2020/10/16
25
主要物理量和参数
时间量及参数 气体流量及参数 气道压力及参数 温度、湿度参数 注意:需要非常清楚地了解各参数的
呼吸机的基本原理
与人工通气的发展史
2020/10/16
1
机械通气发展史
2020/10/16
2
机械通气是治疗呼吸衰竭的重要手段之一,已有近 600年的历史,早在15世纪,人们开始在动物身上 施行气管切开、气管插管及风箱式正压通气技术。 200年后的1792年首次在人身上实行了有创正压 机械通气。
电
力
正压机械通气 有创 1950’让位于技术上得到很大改进的 机
多功能呼吸机
无创呼吸机
1981年Sullivan无 械
创口鼻面罩。
作
为
动
人工智能呼吸机
力 人工智能无创呼吸机 并存时代
2020/10/16
11Leabharlann 回顾正压机械通气60多年的发展历史,我们认为它较 好地体现了临床医学与电子技术、机械工程相互交叉 和渗透,彼此促进和提高的一个发展过程,是 “医 学科学与工程技术完美结合”的典范(BME)。
