第6章模拟信号数字化通信系统的建模仿真一、抽样定理实验用System view 建立一个低通抽样定理仿真电路,通过观察各个模块输出波形变化,理解低通抽样定理原理.。
电路构成如图所示：实验结果1.模拟信号2.抽样信号3.低通滤波器输出信号4.模拟信号功率谱5.抽样信号功率谱六.实验结果说明当抽样频率=100HZ(最小抽样速率)时,低通滤波器输出信号如图所示:由图可以看出,输出信号与模拟信号一致,没有发生畸形变.当抽样速率<100HZ时(例如f=80HZ),低通滤波器输出信号如图所示:由图可以看出,输出信号与模拟信号不一致,发生畸变.当抽样速率>100HZ时(例如F=200HZ),低通滤波器输出信号波形如图所示:由图可以看出,输出信号与模拟信号不一致,发生畸变.观察模拟信号与抽样信号的功率谱密度.由图可以看出,模拟信号功率谱密度在F=50HZ 处有一个冲击响应,而抽样信号的功率谱密度是模拟信号的功率谱密度在N倍抽样频率上的频谱搬移(N=0,1,2….),并且包络为sa(x)的函数.二、低通与带通抽样定理仿真与验证用System view 建立一个低通与带通抽样定理仿真电路,通过观察各个模块输出波形变化,理解低通与带通抽样定理原理.。
电路构成如图所示：其中，对于恒定频谱的冲激函数，通过低通滤波产生低通型信号，再进行低通抽样；通过带通滤波产生带通型信号，再进行带通滤波产生带通抽样，最后分别滤波重建原始信号。
仿真分析时，设低通滤波器的上限频率为10Hz，带通滤波器下限频率为100Hz、上限频率为120Hz，低通抽样频率选为30Hz；带通型信号上限频率fH = 6×20=120Hz（B=20Hz，n=6），带通抽样频率至少应取40Hz，现取60 Hz的带通抽样频率。
下图为四个“Real Time”图符块显示框中的波形：由以上个图及理论知识可知，低通信号波形和重建的低通信号波形是一样的，带通信号和重建带通信号的波形也是一样的低通信号抽样前信号的功率谱：低通信号抽样后信号的功率谱：低通信号重建信号的功率谱：由上图可知，低通抽样信号的功率谱包括了低通信号的功率，而且带宽很宽。
模拟通信、数字基带通信系统的建模仿真
院系班级姓名学号实验名称模拟通信、数字基带通信系统的建模仿真实验日期一、实验目的及原理1、学会使用System View、Simulink软件，了解各部分功能模块的操作和使用方法。
2、通过实验进一步观察了解各种数字基带信号的功率频谱密度和带宽，并对他们进行比较说明。
3、根据通信理论，以解调输出信噪比衡量的同步相干解调性能总是优于包络检波性能。
在输入高信噪比条件下，包络检波接近同步相干解调的性能，而随着输入信噪比逐渐降低，包络检波性能也逐渐变坏，当输入信噪比下降到某一值时，包络检波输出信噪比将急剧下降，这种现象称为包络检波的门限效应。
二、实验内容1、调幅的包络检波与相干解调性能仿真比较以中波调幅广播传输系统仿真模型为传输模型，在不同输入信噪比条件下仿真测量包络检波解调和同步相干解调对调幅波的解调输出信噪比，观察包络检波解调的门限效应。
（1）解调输出信噪比近似量子系统“SNR Detection”的内部结构1、输入噪声信号为0.5Hz时的实验结果2、输入噪声信号为1Hz时的实验结果结果：在输入高信噪比的情况下，相干解调方法下的输出解调信噪比大致比包络检波好。
2、数字基带传输基本码型分析及结果用System View构造一个数字基带信号产生电路，使其能够产生三种码型信号：单极性不归零码，单极性归零码（占空比为50%）和双极性归零码（占空比为50%）。
一、实验原理图（1）单极性不归零码波形（2）单极性归零码波形（占空比50%）（3）、双极性归零码波形（占空比50%）（4）、单极性归零码的功率谱（5）、单极性归零码的功率谱（占空比为50%）三、实验小结1、单极性不归零码的带宽为50Hz，零点频率一次为50 Hz、100 Hz、150 Hz、200 Hz……2、单极性归零码和双极性归零码的带宽为100HZ，零点频率依次100HZ,200HZ,300HZ……3、单极性归零码中有同步信号，即f=50 Hz处有冲激响应。
浅析模拟信号数字化研究及Simulink仿真技术
３ ． １ 构建测试模型及仿真 基 于上面 的原理构建一个ＤＰ Ｃ Ｍ编解码仿真系统。其 中预测器为５ 阶 Ｆ Ｉ Ｒ滤波器 ，抽头系数设置为实例１ 的计 算结果 ，被编码信 号为语音文件 “ ＧＤＧｖ ｏ ｉ ｃ ｅ ８ ０ ０ ０ ． ｗｗ” ， 量化器采用均匀量化方式 ， 将 卜１ ， １ ］ 上的归一化信号
１引言
是： Ｅ［
一
】＝ ．
』Ｖ Ｉ ＝ １
ｘ ， ＋ ， ＝ ０… ． ， Ｐ代 入归一化 自相关 函
随着通信技术的发展， 数字通信成为主流技术 。 那模拟信源提供 的模拟 信号如何在数字通信系统中传输呢？模拟信号要想在数字通信系统进行传
数字通信系统的设计和仿真

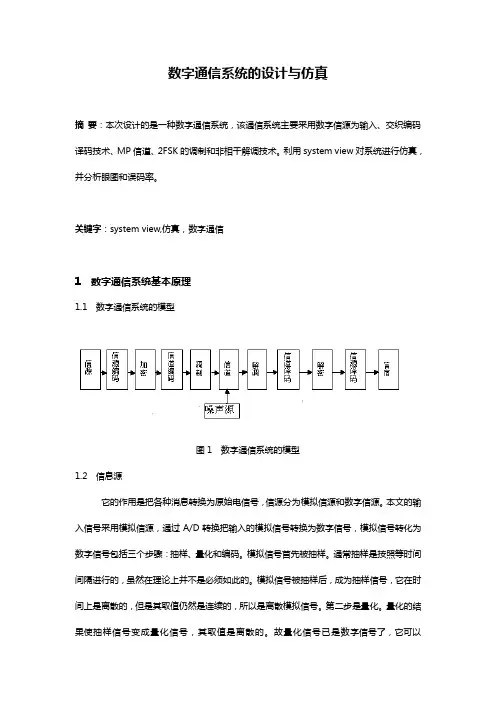

数字通信系统的设计与仿真摘要：本次设计的是一种数字通信系统，该通信系统主要采用数字信源为输入、交织编码译码技术、MP信道、2FSK的调制和非相干解调技术。
利用system view对系统进行仿真，并分析眼图和误码率。
关键字：system view,仿真，数字通信1 数字通信系统基本原理1.1 数字通信系统的模型图1 数字通信系统的模型1.2 信息源它的作用是把各种消息转换为原始电信号，信源分为模拟信源和数字信源。
本文的输入信号采用模拟信源，通过A/D转换把输入的模拟信号转换为数字信号，模拟信号转化为数字信号包括三个步骤：抽样、量化和编码。
模拟信号首先被抽样。
通常抽样是按照等时间间隔进行的，虽然在理论上并不是必须如此的。
模拟信号被抽样后，成为抽样信号，它在时间上是离散的，但是其取值仍然是连续的，所以是离散模拟信号。
第二步是量化。
量化的结果使抽样信号变成量化信号，其取值是离散的。
故量化信号已是数字信号了，它可以看成是多进制的数字脉冲信号。
第三步是编码。
第一步抽样的定理：设一个连续模拟信号m(t)中的最高频率<H f 且带宽受到限制时，则以间隔时间为1/2H T f ≤的周期性冲击脉冲对它抽样时，()m t 将被这些抽样值所安全确定。
