EDA技术的发展趋势与应采取的对策
EDA技术的发展趋势与应采取的对策
一、EDA技术发展趋势
1、深度学习和机器学习的发展催生了自动化电子设计自动化（EDA）技术的发展，使其能够利用复杂的算法在更大的数据量上进行大规模的设计服务。
2、为了解决EDA技术存在的复杂性和低效问题，越来越多的科学家和工程师正在开发新的解决方案，包括采用虚拟现实和增强现实技术，提高EDA设计的效率和准确性。
3、随着芯片技术的发展，EDA技术也逐步实现了芯片设计领域的深度结合，使EDA技术在芯片设计中更加准确、可靠、安全。
4、随着对EDA开发的不断需求，EDA技术在芯片设计与智能嵌入式设备领域的应用也日益增多，为企业提供了更多的智能化解决方案。
5、未来，EDA技术将在数字产品开发中发挥重要作用，同时也将会有更多新的技术和解决方案加入到EDA领域中，以满足不断增长的芯片设计需求。
1、应加强EDA技术在行业应用的推广，提升企业的产品质量，为企业带来更多额外的收益。
2、加强与芯片设计领域的技术研究与结合，改进传统的EDA模型，实现更高的设计效率和可靠性。
3、利用现有的增强现实和虚拟现实技术。
EDA现状及发展趋势
EDA现状及发展趋势
一、EDA现状
目前，EDA已成为成为智能分析平台的关键技术，它是基于数据挖掘
和关联规则技术的一种新兴体系，用于为企业提供更好的决策信息。
目前，EDA技术主要有以下应用：
（1）数据挖掘。
根据大数据，结合机器学习技术，运用EDA技术可
以实现数据挖掘，从中提取出与业务相关的规律和观察性结果，改善流程
和决策。
（2）关联规则。
关联规则是EDA技术的核心，它可以通过分析大量
记录，挖掘出隐藏的关联规则，为企业的决策提供更有效的指导。
（3）可视化分析。
利用EDA，企业可以对数据进行动态可视化分析，以更清晰的形式显示业务趋势，方便用户对数据进行更高级的分析。
（4）协同分析。
EDA可以根据数据模型、数据技术和数据分析工具等，来实现协同分析，使企业能够更有效地分析大数据。
二、EDA发展趋势
（1）深入挖掘结构数据。
随着人工智能技术的不断发展，EDA将以
更深入的方式挖掘结构数据，获取更多的决策性信息。
（2）实现数据质量管理。
随着大数据的不断发展，企业的数据质量
管理需求也在不断增加，EDA也可以通过质量管理来降低数据的潜在风险。
EDA技术及应用
4、属性 表示数值、信号、数据格式、数据范围及函数等属性的。 三、运算符（操作符）见表9、2 使用中注意数据类型要匹配，且注意优先级关系：
运算符
NOT，ABS，** *，/，MOD，REM +（正号），-（负号）
+，-，& SLL，SLA，SRL，SRA，ROL，ROR
=，/=，<，>，<=，>= AND，OR，NAND，NOR，XOR，XNOR
优先级
高
低
第35页/共78页
9、2 VHDL语句
包括顺序处理语句和并行处理语句 并行语句作为一个整体运算，程序中被激活的语句都
执行。 顺序语句则按照程序书写顺序来执行。顺序语句只能
用于进程或子程序中，用来定义进程或子程序的算法。 顺序语句可以进行算术、逻辑运算，信号和变量的赋 值，子程序的调用，可以进行条件控制和迭代。 一、常用顺序处理语句 1、变量赋值语句
不能带出当前单元且赋值立即生效。其格式为： VARIABLE 变量名：数据类型：约束条件：=初始值； 例如： VARIABLE n：INTEGER RANGE 0 TO 15：=2； 也可以在语句后面紧跟变量赋值语句。格式为：
目标变量名：=表达式； 例如： VARIABLE a，b：=REAL； VARIABLE x，y：BIT_VECTOR（0 TO 7）； 则可以有以下合法赋值语句：
输出配置区
第18页/共78页
4、输入输出单元IOC（I/O Cell） 5、巨型块（Megablock） 包括8个GLB，1个ORP，16个IOC和两个专用I/O 6、时钟分配单元 二、在系统编程 1、各种状态 2、实现方式 3、编程组态与接口
第19页/共78页

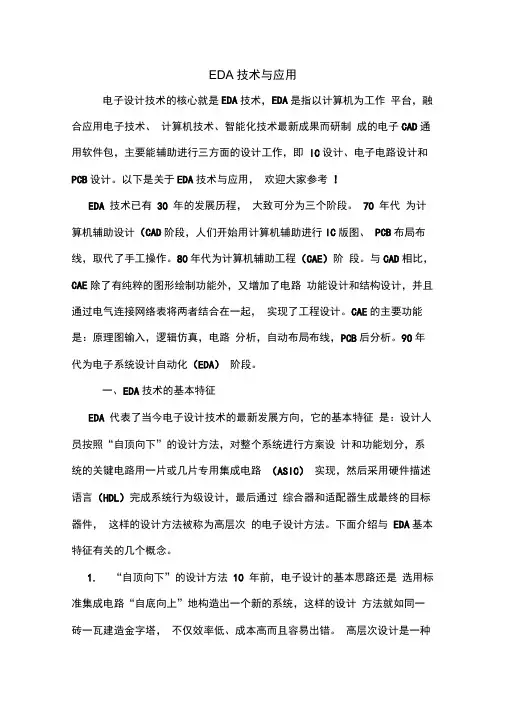

EDA技术与应用
EDA技术与应用电子设计技术的核心就是EDA技术，EDA是指以计算机为工作平台，融合应用电子技术、计算机技术、智能化技术最新成果而研制成的电子CAD通用软件包，主要能辅助进行三方面的设计工作，即IC设计、电子电路设计和PCB设计。
以下是关于EDA技术与应用，欢迎大家参考!EDA 技术已有30 年的发展历程，大致可分为三个阶段。
70 年代为计算机辅助设计（CAD阶段，人们开始用计算机辅助进行IC版图、PCB布局布线，取代了手工操作。
80年代为计算机辅助工程（CAE）阶段。
与CAD相比，CAE除了有纯粹的图形绘制功能外，又增加了电路功能设计和结构设计，并且通过电气连接网络表将两者结合在一起，实现了工程设计。
CAE的主要功能是：原理图输入，逻辑仿真，电路分析，自动布局布线，PCB后分析。
90年代为电子系统设计自动化（EDA）阶段。
一、EDA技术的基本特征EDA 代表了当今电子设计技术的最新发展方向，它的基本特征是：设计人员按照“自顶向下”的设计方法，对整个系统进行方案设计和功能划分，系统的关键电路用一片或几片专用集成电路（ASIC）实现，然后采用硬件描述语言（HDL）完成系统行为级设计，最后通过综合器和适配器生成最终的目标器件，这样的设计方法被称为高层次的电子设计方法。
下面介绍与EDA基本特征有关的几个概念。
1.“自顶向下”的设计方法10 年前，电子设计的基本思路还是选用标准集成电路“自底向上”地构造出一个新的系统，这样的设计方法就如同一砖一瓦建造金字塔，不仅效率低、成本高而且容易出错。
高层次设计是一种“自顶向下”的全新设计方法，这种设计方法首先从系统设计入手，在顶层进行功能方框图的划分和结构设计。
在方框图一级进行仿真、纠错，并用硬件描述语言对高层次的系统行为进行描述，在系统一级进行验证。
然后，用综合优化工具生成具体门电路的网络表，其对应的物理实现级可以是印刷电路板或专用集成电路。
由于设计的主要仿真和调试过程是在高层次上完成的，这既有利于早期发现结构设计上的错误，避免设计工作的浪费，又减少了逻辑功能仿真的工作量，提高了设计的一次成功率。
电路与电子技术-电子设计自动化(eda)简介
HDL描述可以被EDA工具转换成可执行的硬件配置，从而在FPGA或ASIC上实现。
逻辑合成
01
逻辑合成是将HDL描述转换为门级网表的自动化过程
。
02
逻辑合成工具使用优化算法和库技术，将HDL代码转
换为低层次的逻辑门级描述，以便于物理实现。
成熟阶段
20世纪80年代以后，随着计算机技 术的飞速发展，EDA技术逐渐成熟， 出现了许多功能强大的EDA软件， 广泛应用于电子设计领域。
EDA技术的应用领域
集成电路设计
EDA技术广泛应用于集成电路 设计领域，包括逻辑设计、物 理设计、布线设计和可靠性分
析等环节。
电路板设计
EDA技术可以帮助设计师完成 电路板的设计、布局、布线和 仿真等任务，提高设计效率和 产品质量。
大数据分析
通过大数据技术，对电路设计过 程中的数据进行分析，挖掘设计 规律和优化方向，提高设计效率 和质量。
实时计算与仿真
利用云计算的强大计算能力，实 现电路设计的实时仿真和计算， 提高设计的实时性和准确性。
5G通信技术在EDA中的应用
远程协同设计
利用5G高速网络，实现 远程协同设计，让团队 成员在全球范围内进行 实时沟通和协作。
特点
EDA技术具有自动化、智能化、高精度和高效率等特点，能够大大提高电路和 电子系统的设计和生产效率，降低成本，缩短研发周期。
EDA技术的发展历程
初级阶段
20世纪60年代，人们开始使用计 算机辅助设计（CAD）软件进行 简单的电路原理图绘制和布局。
发展阶段
20世纪70年代，随着集成电路的 出现，EDA技术逐渐发展，出现了 电路仿真和版图自动布局布线等工 具。
EDA技术的应用及发展
EDA技术的应用及发展作者：张晓霞来源：《中国新技术新产品》2012年第10期摘要：EDA技术给电子系统设计和生产带来了革命性的变化，本文介绍了EDA技术的发展史，将EDA系统设计方法与传统电子设计方法进行比较，分析了EDA技术应用及未来的发展趋势。
关键词：EDA技术；应用；发展趋势中图分类号：TN4 文献标识码：A随着微电子技术的迅猛发展，现代电子产品的性能提高、集成度和精密度不断的增加，电子产品更新换代的节奏越来越快。
采用传统的电子设计方法设计电路越来越困难，EDA技术提高了电路的设计效率和可靠性，减少了劳动强度，给电子系统设计带来了革命性的变化。
1 EDA技术EDA是电子设计自动化（Electronics Design Automation）的缩写，EDA技术是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理技术及智能化技术的最新成果，进行电子产品的自动设计。
EDA技术的发展经历了三个阶段：①20世纪70年代，交互设计，解决晶体管级版图设计及PCB布局布线；②20世纪80年代初，功能包括逻辑图设计输入、仿真、自动布局布线和难，设计层次从版图级上升到原理图级，设计效率提高了10倍以上次；③20世纪80年代后期，增加了VHDL硬件描述语言输入、仿真和逻辑功能综合（RTL级），EDA技术从电路级上升到系统设计。
随着系统变得复杂和庞大，EDA系统设计工具的出现为系统设计师们提供了优越的环境和有力的保障。
EDA技术与传统电子设计相比在产品设计理念、设计方式、系统硬件构成和知识产权等方面更具优势。
图1对EDA设计与传统设计流程进行比较。
图1 传统电子设计与EDA设计流程的比较EDA系统设计采用的是自上而下的设计方法，符合设计人员的设计思路，从功能描述开始，到物理实现。
系统设计者逐步从使用硬件转向设计硬件、从单个电子产品开发转向系统电子产品开发。
EDA技术集设计、仿真、测试于一体，配置了系统设计自动化的全部工具。
国内eda技术的发展现状和发展趋势
EDA（Electronic Design Automation，电子设计自动化）技术是电子设计领域中的重要技术之一，其主要应用于电路设计、芯片设计、系统设计等领域。
国内EDA技术的发展现状和发展趋势如下：
1.发展现状：目前国内EDA技术已经取得了一定的进展，国内有多家EDA 公司在EDA技术研发方面处于领先地位，如华大基因、紫光展锐、中芯国际、北大方正等。
2.发展趋势：随着芯片制造工艺的不断进步，EDA技术也将不断发展。
未来EDA技术的发展趋势主要包括以下几个方面：
（1）高性能和高可靠性：EDA工具需要具备高性能和高可靠性，以满足芯片设计的要求。
（2）多学科交叉：EDA技术需要与其他学科进行交叉，如计算机科学、数学、物理学等，以提高EDA技术的综合性能。
（3）云计算和大数据：云计算和大数据技术的发展将为EDA技术提供更加强大的计算和数据处理能力，以满足更加复杂的芯片设计需求。
（4）人工智能：人工智能技术将为EDA技术提供更加智能化的设计工具，以提高芯片设计的效率和准确性。
（5）开源技术：开源技术的发展将为EDA技术提供更加灵活和可定制的工具，以满足不同芯片设计需求。
EDA技术及其应用
1.9 硬件测试技术
1.9.2 JTAG边界扫描测试
表1-1 边界扫描IO引脚功能
引脚
描述
功能
TDI 测试数据输入(Test Data Input) TDO 测试数据输出(Test Data Output)
测试指令和编程数据的串行输入引脚。数据在TCK的上升沿移 入。
测试指令和编程数据的串行输出引脚，数据在TCK的下降沿移 出。如果数据没有被移出时，该引脚处于高阻态。
适配器件
Timing Analyzer （时序分析器）
仿真
编程器
下载
图1-19 Quartus II设计流程
1.14 IP核
IP
软IP
固IP
硬IP
用HDL等硬件描述语 言描述的功能块，但 是并不涉及用什么具 体电路元件实现这些 功能。
完成了综合 的功能块
提供设计的 最终阶段产 品：掩膜
1.15 EDA的发展趋势
1.1 EDA技术
EDA (Electronic Design Automation)
EDA技术就是依赖功能强大的计算机，在EDA工具软件 平台上，对以硬件描述语言HDL (Hardware Description Language)为系统逻辑描述手段完成的设计文件，自动地完 成逻辑编译、化简、分割、综合、布局布线以及逻辑优化和 仿真测试，直至实现既定的电子线路系统功能。
随着市场需求的增长，集成工艺水平及计算机自动设 计技术的不断提高，促使单片系统，或称系统集成芯片成 为IC设计的发展方向
随着系统开发对EDA技术的目标器件各种性能要求的 提高，ASIC和FPGA将更大程度相互融合。
现在，传统ASIC和FPGA之间的界限正变得模糊。系 统级芯片不仅集成RAM和微处理器，也集成FPGA。整个 EDA和IC设计工业都朝这个方向发展，这并非是FPGA与 ASIC制造商竞争的产物，而对于用户来说，意味着有了更 多的选择。
EDA技术应用及发展前景介绍
EDA技术应用及发展前景介绍EDA（Electronic Design Automation，电子设计自动化）是一种用于设计和开发电子系统的计算机辅助工具和技术。
它主要包括电路设计、逻辑设计、物理设计以及验证等方面的工作。
EDA技术的应用涵盖了各个领域，包括芯片设计、系统级设计、PCB设计等，具有广泛的应用前景。
首先，EDA技术在芯片设计方面发挥了重要的作用。
芯片设计是一项复杂而繁琐的工作，需要设计工程师进行大量的计算和仿真。
EDA技术通过提供一系列功能强大的工具，可以大大简化设计过程，提高设计效率。
例如，EDA技术可以提供先进的仿真工具，可以对电路进行各种性能指标的评估和验证。
此外，EDA技术还可以提供物理设计工具，帮助工程师进行最优的布局和布线。
通过这些工具的应用，可以大大减少设计错误，提高设计质量。
其次，EDA技术在系统级设计方面也有广泛的应用。
系统级设计是指在高层次上对整个系统进行设计和优化。
对于复杂的电子系统而言，系统级设计有助于降低设计风险，提高设计效率和可靠性。
EDA技术可以提供各种高级的建模和仿真工具，可以对系统进行深入的分析和评估。
此外，EDA技术还可以提供强大的优化工具，可以通过自动化的方式找到设计空间中的最佳解决方案。
最后，EDA技术在PCB设计方面也有重要的应用。
PCB（Printed Circuit Board，印刷电路板）设计是一项关键的任务，对于电子系统的性能和可靠性有着直接的影响。
EDA技术可以提供各种功能强大的PCB设计工具，可以对电路进行布局、布线、信号完整性分析等。
通过这些工具的应用，可以实现高密度、高性能和低成本的电路设计。
总的来说，EDA技术在电子设计方面有着广泛的应用前景。
随着电子系统的复杂性不断提高，传统的手工设计方法已经无法满足现代的需求。
EDA技术通过提供一系列功能强大的工具，可以显著提高设计效率和质量，减少设计风险。
未来，随着技术的不断发展，EDA技术将继续演进，提供更加先进和全面的工具和方法，助力电子设计的发展。
集成电路设计中的EDA技术应用
集成电路设计中的EDA技术应用随着现代科技的迅速发展，电子设备的应用已经渗透进我们的日常生活中。
例如各种数字产品，例如智能手机、笔记本电脑等等，这些数字产品背后的核心技术就是集成电路。
而EDA技术在集成电路设计中的应用，直接关系到电子设备的设计应用和发展。
1. EDA技术简介EDA全称为Electronic Design Automation，即电子设计自动化技术。
它采用计算机软件辅助电子设计，减轻了设计师的工作负担，提高了设计的效率和设计的可靠性。
EDA技术可以应用到不同的环节，例如电路设计、PCB布局、板级设计等等，而在集成电路设计中应用最为广泛。
EDA技术在集成电路设计中的应用，主要有电路设计、模拟器、布局、物理验证、逻辑验证和DFM设计等领域。
其中，电路设计和布局是最为常见的应用，而逻辑验证和物理验证属于后期设计的模拟手段。
2. 电路设计电路设计是EDA技术最为基础的应用之一。
通过EDA软件工具，设计师可以快速地实现数字电路和模拟电路的设计，降低了设计成本和周期，提高了设计师的效率和产品的竞争力。
在电路设计中，EDA技术可以应用到电路建模、分析和合成等环节。
例如Verilog和VHDL等HDL语言，是电路设计的重要语言，通过HDL语言进行电路建模，方便了设计和仿真。
常见的EDA软件工具有Cadence、Mentor Graphics、Synopsys等等。
3. 布局EDA技术在集成电路布局领域的应用，主要是完成芯片的版图设计和布局规划。
在集成电路设计中，芯片的布局是非常重要的，不仅关系到设计的成本和周期，也关系到芯片的性能和稳定性。
而EDA软件工具可以进行芯片版图设计，进行不同的布局方案对比，寻找最佳的布局方案。
常见的EDA软件工具有Cadence Virtuoso和Mentor GraphicsIC Station等等。
布局设计涉及到很多技术细节，例如电磁干扰、功率分布、温度控制等等，需要设计师对不同的布局方案进行综合评估。
电子工程设计的EDA技术详解
电子工程设计的EDA技术详解电子工程设计是一门复杂的学科，需要高超的技术和技能才能成功完成。
为了简化工程设计，EDA技术应运而生。
EDA 技术是指电子设计自动化技术，是通过计算机软件和硬件工具辅助电子工程师完成电路设计、电路仿真、布局及版图设计和自动化测试等流程的一组技术。
这些技术已经成为全球电子工程设计的标准，本文将详尽介绍EDA技术。
一、EDA的历史发展EDA技术是在20世纪60年代末、70年代初出现的，随着计算机技术的发展而逐渐被广泛应用。
在当时，使用电路仿真工具和还原与印刷电路板设计等自动化技术的设计过程仍然需要耗费大量时间，但这项技术的出现使设计人员更快地获得模拟电路的准确性，设计效率也显著提高了。
在EDA的诞生初期，主要限制因素是缺乏高速计算机和处理器等硬件设备，当时的系统也缺乏必要的软件功能和设计方法，无法对大型电路进行完整的模拟和分析。
而如今，EDA技术已经迅速发展，已经基本成为电子工程领域的核心技术。
二、EDA技术的应用机制EDA技术利用计算机技术，以及从自动化设计到真实物理系统测试的各种工具来辅助电路设计全过程。
其完整应用包括了以下浅显组成机制：1、原语、模型库和输入通过系统的数据终端和透过特殊的软件来访问EDM模型库，工程师可以立刻从模型库中获取需要相应的电子元件模型、原语等。
2、应用的添加及网表生成EDA的利用者可以按照模型库添加自行的应用，随后通过软件对网表的作用，来管理整个电路。
同时，应用程序还能帮助电路设计者将电路转换为网络表，以更方便地进行后续的操作。
3、顶层设计在确定了电路元器件和电路板的所有附加元素的基础上，电路设计师就开始考虑如何将电路拼接在一起，并以最有效和可支持的方式实现电路的最终设计目标。
4、布局设计布局设计涉及到代替板上元器件的几何图形，包括元器件间的物理距离等。
电路板的布局设计受到很多因素的限制，例如电路板尺寸，供电要求和热排除等。
5、仿真通过计算机，EDA技术能够仿真检测电路功能和设计的可行性，并对电路进行性能测试。
EDA技术及应用
EDA技术及发展EDA是电子设计自动化(Electronic Design Automation)的缩写,在20世纪90年代初从计算机辅助设计(CAD)、计算机辅助制造(CAM)、计算机辅助测试(CAT)和计算机辅助工程(CAE)的概念发展而来。
EDA技术的概念电子设计自动化技术是现代电子工程领域的一项新技术，提供了计算机信息技术和电路设计方法。
电子设计自动化技术的发展和应用，极大地推动了电子工业的发展。
随着技术的发展，硬件设计的电子电路可以依靠的几乎所有计算机完成，从而大大缩短周期的硬件电路设计，使厂家快速开发各种小批量的产品满足市场需求。
技术，其基本思想是在计算机的帮助下，该软件平台完成电子电路设计，仿真和设计的全过程。
对于更复杂的电路，如有需要，可用于实现可编程逻辑器件。
技术不仅对电子过程和仿真实验分析，以解决各种实验室的组成部分，规格和数量限制不足以避免损害的学生在实验室部件和设备激发学习兴趣，培养他们的分析，电子产品的设计和开发能力，但也e-workers设计，发展一个强大的工具，电子产品。
思考的技术教育和产业升级是一个技术热点，在当今世界，技术是必不可少的现代电子工业技术。
技术具有广泛的意义，但也逐步发展领域有很强的生命力。
今天的技术已达到了“片上系统”（片上系统，系统芯片）阶段。
开发人员可以使用强大的设计软件，利用知识产权（知识产权）为核心，加上自己的创新思维，并建立自己的定制芯片，它们拥有自己的知识产权，设计专用集成电路（芯片，应用专用集成电路。
）技术的普及教学，实际应用的基础上可编程器件技术，其中包括四个基本条件：①大规模可编程器件，它是利用电子设计自动化技术载体的电子系统设计；②硬件描述语言，它是利用技术的电子系统设计，主要表达方式；③软件开发工具，它是利用技术的智能电子系统设计自动化设计工具。
④实验开发系统，它是利用电子设计自动化技术的电子系统下载工具和硬件设计验证工具。
2．2EDA软件2.1开发语言VHDLVHDL(Very High Speed Integrated Circuit Hardware Description Language)是非常高速集成电路硬件描述语言，是可以描述硬件电路的功能、信号连接关系及定时关系的语言．它能比电路原理图更有效地表示硬件电路的特性。
电子设计自动化EDA
电子设计自动化（EDA）概述电子设计自动化（Electronic Design Automation，简称EDA）是一种利用计算机软件工具来设计和验证电子器件和系统的方法。
由于现代电子设备的复杂性和功能要求不断增加，传统的手工设计方法已经无法满足设计师们的需求。
EDA技术的发展使得电子设备的设计和验证过程更加快速、准确和可靠。
EDA的主要应用EDA技术主要应用于以下几个方面：1. 电路设计电路设计是EDA技术最早应用的领域之一。
通过EDA软件工具，设计师可以利用图形界面进行电路原理图的绘制和元件的布局。
EDA软件还可以帮助设计师进行性能分析、信号完整性分析和功耗优化等工作。
EDA技术的应用使得电路设计过程更加高效和可靠。
2. 片上系统设计片上系统（System-on-Chip，简称SoC）是现代电子设备中常见的组件，它集成了大量的电子元器件和功能模块。
EDA软件工具可以帮助设计师进行SoC的系统级设计、仿真和验证。
通过EDA技术，设计师可以在更短的时间内完成SoC 设计，提高生产效率和产品质量。
3. FPGA设计可编程逻辑门阵列（Field Programmable Gate Array，简称FPGA）是一种灵活可编程的集成电路。
EDA技术在FPGA设计中扮演着重要的角色。
设计师可以利用EDA软件工具进行FPGA的电路设计、布局和验证。
EDA技术的应用使得FPGA设计更加灵活、高效和可靠。
4. PCB设计印刷电路板（Printed Circuit Board，简称PCB）是电子设备中的重要组成部分。
EDA技术在PCB设计中发挥着关键的作用。
设计师可以通过EDA软件工具进行PCB的布线、信号完整性分析和电气规则检查等工作。
EDA技术的应用使得PCB设计过程更加高效和可靠。
EDA的工作流程EDA技术的工作流程主要包括以下几个步骤：1.需求分析和规格说明：在设计开始之前，设计师需要进行需求分析和规格说明，明确设计目标和功能要求。
EDA技术及发展趋势
EDA技术及发展趋势1、EDA技术的概念及范畴EAD技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。
利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。
包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。
目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。
例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到EDA技术。
本文所指的EDA技术，主要针对电子电路设计、PCB设计和IC设计。
EDA设计可分为系统级、电路级和物理实现级。
2、EDA常用软件EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：multiSIM7（原EWB的最新版本）、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。
这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同进还可以进行PCB自动布局布线，可输出多种网表文件与第三方软件接口。
下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB设计软件、IC 设计软件、PLD设计工具及其它EDA软件，进行简单介绍。
2.1、电子电路设计与仿真工具我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。
但是有的时候，我们会发现做出来的东西有很多的问题，事先并没有想到，这样一来就浪费了我们的很多时间和物资。
而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。
eda技术在日常生活中的应用
有关“EDA技术”在日常生活中的应用
有关“EDA技术”在日常生活中的应用如下：
1.电子产品的设计和制造：EDA技术是电子设计自动化的简称，它被广泛用于集成电
路、电子系统、FPGA、ASIC等的设计和制造过程中。
这些技术可以大大提高电子产品的设计和生产效率，降低成本，同时也使得电子产品的功能更加多样化、性能更加强大。
2.通讯技术：EDA技术在通讯领域的应用也非常广泛，例如在移动通信、卫星通信、光
纤通信等领域。
EDA技术可以帮助设计出更高效、更可靠的通信设备和系统，提高通信质量和速度，使得人们能够更好地进行信息交流和数据传输。
3.汽车电子：随着智能化和电动化成为汽车发展的趋势，EDA技术在汽车电子领域的应
用也越来越广泛。
EDA技术可以帮助设计出更加安全、可靠、高效的汽车电子系统和零部件，提高汽车的智能化水平和安全性。
4.机械工程：EDA技术也可以应用于机械工程领域，例如在数控机床、工业机器人、智
能制造等领域。
通过EDA技术，可以设计出更加高效、精确、可靠的机械系统和零部件，提高生产效率和产品质量。
5.航空航天：EDA技术在航空航天领域的应用也非常重要，例如在飞机、卫星、火箭等
领域。
通过EDA技术，可以设计出更加高效、精确、可靠的航空航天系统和零部件，提高航空航天的安全性和可靠性。
EDA技术及其发展概要
EDA技术及其发展概要
EDA是一种用于电子设计自动化的软件技术。
它借助电路设计和仿真
软件，提供类似设计自动化的能力。
EDA应用有：系统集成，最佳实施，
线路优化，功能检查，延迟分析，功率优化，静态时效分析，出货前验证，综合调试等。
EDA包括常规的电路设计，仿真，分析，综合设计，出货前
测试，布线，模板等。
因此，EDA技术是电子设计自动化技术的关键要素，它可以改善电子设计的效率，提高电子设计水平，减少失误和短路损失，
提高产品的可靠性。
EDA技术最早是在20世纪70年代中期开发出来的，出现之初，它只
是一种电路设计辅助工具，只能提供类似绘制原理图和标准件库的功能，
后来逐渐发展成为分析、仿真、调试、布线等功能。
随着芯片越来越复杂，EDA技术也发展得越来越成熟，可以设计出更复杂的电路，甚至可以进行
性能优化。
随着芯片的大规模集成和日益深入的电子设计，EDA技术也在不断发
展和改进。
目前，EDA工具的发展方向有：实现设计自动化，实现高度的
可重用性，智能优化，易用性提升，深度抽象，实现嵌入式设计，开发合
成工具，使用可视化工具。
另外，随着EDA技术的发展。
EDA技术的发展与应用
EDA技术的发展与应用近年来，数据科学和机器学习的快速发展促使了探索和开发有效的探索性数据分析（EDA）技术。
EDA是指通过使用统计和可视化技术来探索数据集的特征、关系和模式。
它旨在帮助数据科学家和分析师更好地理解数据的含义和潜在结构，从而为后续建模和分析工作提供基础。
EDA技术在各个领域和行业中都得到了广泛的应用。
在金融领域，EDA技术被用于发现金融市场中的模式和趋势，从而为投资决策提供支持。
例如，通过对历史股票数据进行EDA，可以识别出特定时期的市场波动和股票价格变化的规律，以帮助投资者制定有效的投资策略。
在医疗领域，EDA技术可以帮助研究人员和医生发现疾病和健康状况之间的关系。
通过对大量的病人数据进行EDA，可以寻找到与特定疾病有关的生物标志物和危险因素，从而为疾病的预测和预防提供依据。
此外，EDA技术还可以帮助医生对患者的病情进行可视化分析，从而更好地理解患者的病情和治疗方案。
在市场营销领域，EDA技术可以帮助企业了解顾客行为和市场趋势。
通过对消费者行为数据进行EDA，可以获得关于消费者偏好、购买习惯和购物路径的洞察，从而为企业制定精准的营销策略提供支持。
此外，EDA技术还可以帮助企业发现市场的潜在机会和竞争对手的动向。
EDA技术的发展还带来了一些挑战和问题。
首先，数据的多样性和规模使得数据的处理和分析变得更加复杂和困难。
其次，隐私和安全问题也需要被重视。
对于包含敏感信息的数据集，如个人医疗记录和金融数据，合适的隐私保护措施和技术需要被加强。
此外，EDA技术的应用还面临着数据质量问题。
存在不完整、错误和重复数据可能会影响对数据进行准确分析的能力。
总之，EDA技术的发展和应用已经取得了显著的进展。
随着数据科学的快速发展和数据的多样性增加，EDA技术将继续发挥重要作用。
通过合理运用EDA技术，我们可以更好地理解数据的特征、关系和模式，从而为后续的建模和分析工作提供有力支持，推动各个领域的科学研究和实践进一步发展。
EDA技术数字电子技术的应用
EDA技术数字电子技术的应用建筑专家视角下EDA技术数字电子技术的应用提纲：1. EDA技术概述和介绍2. EDA技术在数字电子技术中的应用3. EDA软件在建筑计划设计中的应用4. EDA技术在建筑时序控制中的应用5. EDA技术在建筑电气系统中的应用1. EDA技术概述和介绍EDA是Electronic Design Automation的缩写，即电子设计自动化，是指高科技产品中的电路设计，以及在这些产品的开发、制造和测试过程中使用的计算机程序和工具。
EDA技术的目的是通过使用计算机工具来提高电子设计的效率和质量，同时可以减少设计者的工作量和材料损失。
标准EDA工具包括数字电路设计、模拟电路设计和射频电路设计工具，涉及了从IC和芯片设计到模拟和数字信号处理应用的所有领域。
2. EDA技术在数字电子技术中的应用EDA技术对数字电子技术的应用主要包括以下四个方面：1）系统设计：EDA软件可以帮助系统设计者模拟系统所需的阻抗、电容和电感，并在所有成分被添加到电路板之前检查所有的电线和元器件，以确保系统正常工作。
EDA还可以提供三维建模和可视化，使创意展现的更清晰。
2） PCB设计：EDA软件可以在PCB上完成布线前预测估算和分析，这可以减少时间和纸面工作量。
EDA软件工具可以在设计过程中确保所有电路符合ISO、IPC和ANSI标准，并遵循UL可靠性指南。
3）FPGA设计：EDA技术使FPGA设计变得更加迅速和高效，它可以将设计者从底层细节中解脱出来，自动操纵、分析和优化硬件，从而消除了多数传统硬件设计方法的瓶颈。
EDA还可以将模拟和数字信号处理功能转换为硬件，即使在设计过程中有许多更改也可以保证设计的一致性。
4）芯片设计：EDA技术在芯片设计中的主要工作是芯片架构设计和布局结果，电源分析，特定电气属性分析和测试。
EDA软件可以通过一些专业的算法来引导设计或自动放置元器件和布线。
3. EDA软件在建筑计划设计中的应用EDA软件可以协助建筑师和设计师制定建筑计划设计方案，其中应用特定的EDA软件来扩大建筑设计的范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDA技术的应用
摘要：随着科技的不断进步与发展，EDA （Electronic Design Automation）即电子设计自动化技术与我们的生活的交集越来越密切。
随着微电子技术和计算机技术的不断发展，在涉及通信、国防、航天、工业自动化、仪器仪表等领域工作中，ＥＤＡ技术的含量以惊人的速度上升，从而使它成为当今电子技术发展的前沿之一。
本文简单的介绍EDA技术的发展应用及在未来的发展。
关键字：EDA,技术，应用，
Abstract：With the advancement and development of technology,( Electronic Design Automation ) electronic design automation technology and our life is more and more close intersection. With microelectronic technology and the continuous development of computer technology, communication, national defense, involved in aerospace, industrial automation, instrumentation and other areas of work, EDA technical content is increasing at an alarming speed, so as to make it become the forefront of the development of electronic technology. This paper briefly introduced the development of EDA technology, application, and the future.
Key world: EDA ,development ,
一、前言
1·随着微电子技术和计算机技术的不断发展，在涉及通信、国防、航天、工业自动化、仪器仪表等领域工作中，ＥＤＡ技术的含量以惊人的速度上升，从而使它成为当今电子技术发展的前沿之一。
现代电子产品的性能提高、集成度和精密度不断的增加，电子产品更新换代的节奏越来越快。
采用传统的电子设计方法设计电路越来越困难，EDA 技术提高了电路的设计效率和可靠性，减少了劳动强度，给电子系统设计带来了革命性的变化。
2·EDA：EDA是电子设计自动化（Electronic Design Automation）缩写，是90年代初从CAD（计算机辅助设计）、CAM（计算机辅助制造）、CAT（计算机辅助测试）和CAE（计算机辅助工程）的概念发展而来的。
EDA技术是以计算机为工具，根据硬件描述语言HDL（Hardware Description language）完成的设计
文件，自动地完成逻辑编译、化简、分割、综合及优化、布局布线、仿真以及对于特定目标芯片的适配编译和编程下载等工作。
典型的EDA工具中必须包含两个特殊的软件包，即综合器和适配器。
综合器的功能就是将设计者在EDA平台上完成的针对某个系统项目的HDL、原理图或状态图形描述，针对给定的硬件系统组件，进行编译、优化、转换和综合，最终获得我们欲实现功能的描述文件。
综合器在工作前，必须给定所要实现的硬件结构参数，它的功能就是将软件描述与给定的硬件结构用一定的方式联系起来。
也就是说，综合器是软件描述与硬件实现的一座桥梁。
综合过程就是将电路的高级语言描述转换低级的、可与目标器件FPGA/CPLD相映射的网表文件。
二、EDA技术的发展及应用
1·EDA技术的发展
回顾近30年电子设计技术的发展历程，可将EDA技术分为三个阶段。
(1) 七十年代为CAD阶段，这一阶段人们开始用计算机辅助进行IC版图编辑和PCB 布局布线，取代了手工操作，产生了计算机辅助设计的概念。
(2)八十年代为CAE阶段，与CAD相比，除了纯粹的图形绘制功能外，又增加了电路功能设计和结构设计，并且通过电气连接网络表将两者结合在一起，以实现工程设计，这就是计算机辅助工程的概念。
CAE的主要功能是：原理图输入，逻辑仿真，电路分析，自动布局布线，PCB后分析。
(3)九十年代为ESDA阶段。
尽管CAD/CAE 技术取得了巨大的成功，但并没有把人从繁重的设计工作中彻底解放出来。
在整个设计过程中，自动化和智能化程度还不高，各种EDA软件界面千差万别，学习使用困难，并且互不兼容，直接影响到设计环节间的衔接。
从目前的EDA 技术来看，其发展趋势是政府重视、使用普及、应用文泛、工具多样、软件功能强大。
随着系统变得复杂和庞大，EDA 系统设计工具的出现为系统设计师们提供了优越的环境和有力的保障。
EDA 技术与传统电子设计相比在产品设计理念、设计方式、系统硬件构成和知识产权等方面更具优势。
图1 对EDA 设计与传统设计流程进行比较。
10年前，电子设计的基本思路还是选择标准集成电路"自底向上"（Bottom-Up）地构造出一个新的系统，这样的设计方法就如同一砖一瓦地建造金字塔，不仅效率低、成本高而且还容易出错。
高层次设计给我们提供了一种"自顶向下"（Top-Down）的全新的设计方法，这种设计方法首先从系统设计入手，在顶层进行功能方框图的划分和结构设计。
在方框图一级进行仿真、纠错，并用硬件描述语言对高层次的系统行为进行描述，在系统一级进行验证。
然后用综合优化工具生成具体门电路的网表，其对应的物理实现级可以是印刷电路板或专用集成电路。
由于设计的主要仿真和调试过程是在高层次上完成的，这不仅有利于早期发现结构设计上的错误，避免设计工作的浪费，而且也减少了逻辑功能仿真的工作量，提高了设计的一次成功率。
2·EDA技术的应用
从目前的EDA技术来看，其发展趋势是政府重视、使用普及、应用文泛、工具多样、软件功能强大。
随着电子技术的发展，电子产品市场的需求，设计人员不断尝试新的EDA 工具及解决方案。
现在EDA 的概念或范畴用得很宽，EDA 技术应于机械、通信、电子、航天、矿产等各个领域。
不过大部分设计工程师面向的是PC
主板和小型ASIC领域，仅有小部分（约11%）的设计人员工发复杂的片上系统器件。
为了与台湾和美国的设计工程师形成更有力的竞争，中国的设计队伍有必要购入一些最新的EDA技术。
在EDA软件开发方面，目前主要集中在美国。
但各国也正在努力开发相应的工具。
日本、韩国都有ASIC设计工具，但不对外开放。
中国华大集成电路设计中心，也提供IC设计软件，但性能不是很强。
相信在不久的将来会有更多更好的设计工具有各地开花并结果。
据最新统计显示，中国和印度正在成为电子设计自动化领域发展最快的两个市场，年复合增长率分别达到了50%和30%。
EDA 技术发展迅猛，完全可以用日新月异来描述。
EDA技术的应用广泛，现在已涉及到各行各业。
EDA水平不断提高，设计工具趋于完美的地步。
EDA市场日趋成熟，但我国的研发水平沿很有限，需迎头赶上。
3·EDA技术的发展前景
随着半导体技术、集成技术和计算机技术的迅猛发展，EDA 技术给电子系统设计带来了革命性的变化。
EDA 工具及技术的进步与电子及半导体产业快速发展息息相关，目前，EDA 产业正面临一个关键的转折点，必须随着客户、电子及IC 设计产业的需求而进行调整、改变与创新。
由于在电子系统设计领域中的明显优势，基于大规模可编程器件解决方案的EDA技术及其应用在近年中有了巨大的发展，将电子设计技术再次推向又一崭新的历史阶段。
这些新的发展大致包括这样6个方面：①新器件；②新工具软件；③嵌入式系统设计；④DSP系统设计；⑤计算机处理器设计；⑥与ASIC市场的竞争技术。
三、参考文献
1.《EDA技术的发展与应用》，吴冰李森森著
2·《电子设计的新方法--EDA技术》，曹昕燕， 2004
3·《EDA的定义》，互联网
4·《技术应用与发展之管窥》，潘松.EDA ，2004。
