夹套反应釜设计
0.95m 3夹套反应釜设计计算说明书一、罐体和夹套设计计算1.1 罐体几何尺寸计算1.1.1 选择筒体和封头的形式 选择圆柱筒体及椭圆形封头。
1.1.2 确定筒体内径已知设备容积要求0.95m 3，按式（4-1）初选筒体内径：式中，V=0.95m 3，根据【2】38页表4-2，常反应物料为液-液类型， i =H 1/D 1=1～1.3，取 i =1.3，代入上式，计算得1D ≅将D 1的估算值圆整到公称直径系列，取D 1=1100mm ，1.1.3 确定封头尺寸标准椭圆形封头尺寸查附表4-2，DN=1100mm ，选取直边高度h 2=25mm 。
1.1.4 确定筒体高度当D 1=1100mm, h 2=25mm 时，由【2】附表D-2查得椭圆形封头的容积V 封=0.1980 m 3，由附表D-1查得筒体1m 高的容积V 1m =0.950 m 3，按式（4-2）:H 1=(V-V 封)/V 1m =（0.950-0.198）/0.95=0.7916m考虑到安装的方便，取H 1=0.9m ，则实际容积为V= V 1m ×H 1+ V 封=0.950×0.9+0.198=1.053 m31.2 夹套几何尺寸计算 1.2.1 选择夹套结构选择【2】39页图4-4 (b)所示结构。
1.2.2 确定夹套直径查【2】表4-3, D 2= D 1+100=1100+100=1200mm 。
套封头也采用椭圆形并与夹套筒体取相同直径。
1.2.3 确定夹套高度装料系数η=操作容积/全容积=0.9/0.95=0.85 按式4-4计算夹套高度：H 2≥(ηV- V 封)/ V 1m =(0.85×1.053-0.198)/0.95=0.734 m 取H 2=750mm 。
选取直边高度h 2=25mm 。
1.2.4 校核传热面积查【2】附表D-2，由D 1=1100mm ，得罐体封头表面积F 1封=1.3980 m 2查【2】附表D-1，一米高筒体内表面积F 1m =3.46 m 2314iV D π≅罐体结构示意图校核传热面积：实际总传热面积F=F 筒+ F 1封=F 1m ×H 2 +F 1封=3.46×0.75+1.398=3.99 m 2>3.8 m 2，可用。
夹套封头密封环计算书 -
计算压力 P c MPa 设计温度 t ︒ C 内筒外半径 R S mm 夹套内半径 R J
mm 夹套腔体间隙 J
mm 夹套密封环材料
试验温度许用应力 [σ]
MPa 设计温度许用应力 [σ]t
MPa 设计温度下屈服强度
MPa 设计温度下弹性模量
MPa 夹套密封环名义厚度
mm 夹套筒体名义厚度
mm 钢板负偏差 C 1
mm 腐蚀裕量 C 2
mm 压力试验类型
试验压力值
0.25MPa 压力试验允许通过的应
力[σ]t
184.5MPa 试验压力夹套密封环的应力117.759MPa
校核条件
校核结果计算厚度
10.8457mm 有效厚度11.70mm 夹套封头密封环厚度计算
计算单位上海博展机械科技有限公司计算所依据的标准
GB150.3-2011 附录D 计算条件
夹套封头位置密封环简图0.210080670050S30408 (板材)13713760.3020519100012σT ≤ [σ]T 合格按GB150.3-2011 附录D 计算所需厚度
压力试验时应力校核液压试验[σ]T ≤ 0.90E。
机械密封基础知识-三机械密封的计算
2018/12/3
2
（二）密封端面中液膜反力的分布情况
2018/12/3
3
在d2处，端面间液膜压力等于P介。在d1处，端面间液 膜压力近似为零。对于中间分布情况，人们通过大量试验 发现，各点的压力分布与介质性质有关，还与端面中的相 态和摩擦状态有关。 对于丁烷等(粘度小、易汽化介质)，压力分布成凸抛物线状1。 对于水等(中等粘度介质)，压力分布成直线性2。 对于润滑油等(高粘度介质)，压力分布成凹抛物线状3。
2018/12/3
12
端面比压的选取原则：
（1）必须高于弹簧比压；
（2）必须大于介质在端面温度升高时的饱和蒸汽压； 在保证以上条件下，尽量取小值，以防端面发热，破坏液膜，加剧磨损，功 率消耗增大，密封使用寿命减短。同时考虑以下原则： （1）对自润滑性好的组对（M106K/SiC、YG6/ SiC、M106K/YG6） 可以取稍大值(因液膜不易被破坏，摩擦系数不易增加。)。 （2）对于外装式机械密封，可以取稍小值（因介质比压很小，
两相。rb为汽化半径，此处液膜压力=P饱和（tp），
tp处温度最高。 r2～rb区域，液膜压力成线性分布，液相 rb～r1区域，液膜压力成抛物线分布，气相 对于易汽化介质膜压系数λ，中国石油大学顾永泉教授提出一个计算公式： λ=2/3×/P1＋（1/2－1/6×Pf/P1）（r2～rb）/( r2 －r1) 式中：Pf ：rb处气化压力 P1 ：介质压力 rb：气化半径 r2 /r1 ：端面外半径/内半径 计算值一般在0.70～0.85之间。
转速低，轴摆动大，取大值。
2018/12/3
9
（七）载荷系数K
介质压力对补偿环的有效作用A面积与端面面积S之比。 K=A/S
2018/12/3
密封圈压力计算公式(一)
密封圈压力计算公式(一)密封圈压力计算公式引言密封圈是工程中常用的一种密封元件，它通过压紧和变形来实现对于流体的封闭。
在设计密封圈时，通常需要计算其所能承受的最大压力，以确保密封的可靠性和安全性。
本文将介绍一些常用的密封圈压力计算公式，并通过具体实例来解释说明。
密封圈压力计算公式椭圆形密封圈压力计算公式椭圆形密封圈常用于气密封和泄漏阀门等领域。
其压力计算公式如下：P = (2F)/(πa b)其中，P为密封圈的承受压力，F为密封圈接触面积上的力，a和b分别为椭圆短轴和长轴的半径。
例如，某椭圆形密封圈的短轴半径a为5mm，长轴半径b为10mm，在受力情况下，接触面积上的力F为100N。
则可通过上述公式计算得到：P = (2 * 100) / (π * 5 * 10) ≈ MPa圆形密封圈压力计算公式圆形密封圈常用于管道连接和液压系统等领域。
其压力计算公式如下：P = F/(πr r)其中，P为密封圈的承受压力，F为密封圈接触面积上的力，r为圆形密封圈的半径。
例如，某圆形密封圈的半径r为8mm，在受力情况下，接触面积上的力F为150N。
则可通过上述公式计算得到：P = 150 / (π * 8 * 8) ≈ MPa结论本文介绍了常用的密封圈压力计算公式，包括椭圆形密封圈和圆形密封圈的计算公式，并通过具体实例进行了解释和说明。
这些公式对于密封圈的设计和选择具有重要意义，能够确保密封的可靠性和安全性。
在实际应用中，根据具体情况选取合适的公式进行计算，以满足工程需求。
以上为密封圈压力计算公式的相关内容，希望对读者有所帮助。
关于夹套容器设计的探讨
关于夹套容器设计的探讨摘要：夹套容器是将作为一个完整压力室的夹套连接在容器筒体、封头外部形成的多腔压力容器。
使用夹套的目的一般是加热或冷却容器及其内部介质，也可作为容器的密封绝热室。
它在石油、天然气、化工装置上得到广泛应用。
本文对夹套容器的设计进行了深入探讨。
关键词：夹套容器；设计要点；压力试验1夹套容器型式与结构1.1型式夹套容器按夹套容器的程度分为：全夹套容器即容器筒体与上下封头全部带有夹套；局部夹套容器即容器筒体上下封头局部带有夹套。
1.2结构夹套容器的结构较简单，由容器和夹套两大部分组成。
它的夹套安装在容器的外部，夹套与容器壁之间形成密封的压力空间，载热体(力口热介质)或载冷体(冷却介质)在此压力空间通过容器壁加热或冷却容器内的物质。
不同型式的夹套由不同的受压元件构成，一般包含夹套筒体、夹套与容器间的封闭件以及椭圆形或锥形夹套封头3个受压元件。
但通道式夹套则是由钢管构成，没有夹套筒体。
夹套封闭件有圆形、平环形、锥形及角钢形4种结构形式，通常推荐采用锥形和平环形封闭件，而这2种结构又有多种形式。
例如，锥型封闭件锥角a又可分为30°或45°，锥封闭件可作成与夹套简体有一圆弧过渡的整体制件，也可作成与夹套焊接。
显然，有圆弧过渡的锥形封闭件比无圆弧过渡的锥形封闭件适用范围广，前者可用于a≤60°的圆柱形夹套和u形夹套，而后者仅用于a≤30°的圆柱形夹套。
2结构设计要点夹套容器的最大检查孔不应超过50mm。
为防止容器进口处外壁受到夹套蒸气或其他介质的冲蚀，应在容器外壁正对夹套介质入口处设置防冲板，并将其焊接于容器外壁上。
由于容器和夹套间的空间距离一般约50mm，故不宜设置人口挡板。
当容器内为极度或高度危害介质时，对容器焊缝和连接夹套的焊缝应做100％射线检查，且应进行焊后热处理。
笔者设计的夹套容器常采用带圆弧过渡的锥形封闭件，锥角a一般取45°，当厚度δ=6～10mm时，过渡部分圆弧半径一般取30～40mm。

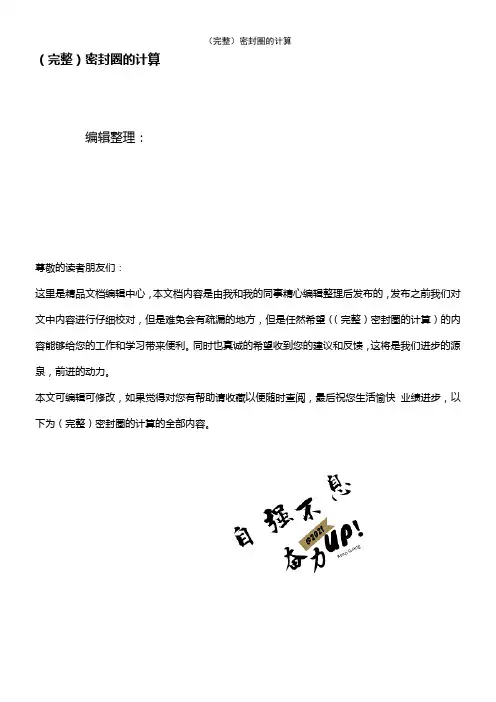

(2021年整理)密封圈的计算
