MAPGIS实验五、地形图的镶嵌配准
Mapgis 配准过程
1.将tif格式的影像图导入ARCMAP，出现如下对话框：单击Yes后，即可将图导入，同时Georeferencing工具条被激活，如下图所示：进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Document properties，下方的Data Source Options可设置保存地图文件的相对路径和绝对路径。
（这里选择相对路径以确保将工程复制到其他机器可用）。
2.输入控制点a. 首先将Georefencing工具条的Georefencing菜单下Auto Ajust 不选择。
b. Georeferencing工具上，点击“添加控制点”按钮。
c. 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标值d. 用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
e. 点击“影像配准”工具栏上的“查看链接表”按钮,检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”并保存。
3.更新坐标增加所有控制点后，点击Georeferencing菜单下的Update Display,更新后就变成实际坐标。
4.最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；打开“Save As”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“Resample Type”指定重新采样的类型，有三种选项Nearest Neighbor（for discreate data）自然邻近内插（不连续数据）、Bilinear Interpolation（for continuous data）双线性内插（连续数据）、Cubic Convolution （for continuous data）立方卷积内插（连续数据）；这里选择了第二项，5.设定数据框的属性在view/data frame properties的coordinate properties中选择坐标系。

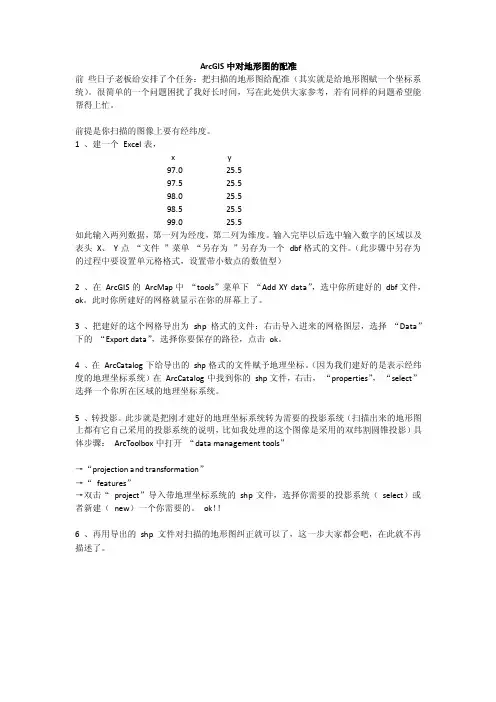

ArcGIS中对地形图的配准
ArcGIS中对地形图的配准前些日子老板给安排了个任务：把扫描的地形图给配准（其实就是给地形图赋一个坐标系统）。
很简单的一个问题困扰了我好长时间，写在此处供大家参考，若有同样的问题希望能帮得上忙。
前提是你扫描的图像上要有经纬度。
1 、建一个Excel表，x y97.0 25.597.5 25.598.0 25.598.5 25.599.0 25.5如此输入两列数据，第一列为经度，第二列为维度。
输入完毕以后选中输入数字的区域以及表头X、Y点“文件”菜单“另存为”另存为一个dbf格式的文件。
（此步骤中另存为的过程中要设置单元格格式，设置带小数点的数值型）2 、在ArcGIS的ArcMap中“tools”菜单下“Add XY data”，选中你所建好的dbf文件，ok。
此时你所建好的网格就显示在你的屏幕上了。
3 、把建好的这个网格导出为shp格式的文件：右击导入进来的网格图层，选择“Data”下的“Export data”，选择你要保存的路径，点击ok。
4 、在ArcCatalog下给导出的shp格式的文件赋予地理坐标。
（因为我们建好的是表示经纬度的地理坐标系统）在ArcCatalog中找到你的shp文件，右击，“properties”，“select”选择一个你所在区域的地理坐标系统。
5 、转投影。
此步就是把刚才建好的地理坐标系统转为需要的投影系统（扫描出来的地形图上都有它自己采用的投影系统的说明，比如我处理的这个图像是采用的双纬割圆锥投影）具体步骤：ArcToolbox中打开“data management tools”→“projection and transformation”→“features”→双击“project”导入带地理坐标系统的shp文件，选择你需要的投影系统（select）或者新建（new）一个你需要的。
ok！！6 、再用导出的shp文件对扫描的地形图纠正就可以了，这一步大家都会吧，在此就不再描述了。

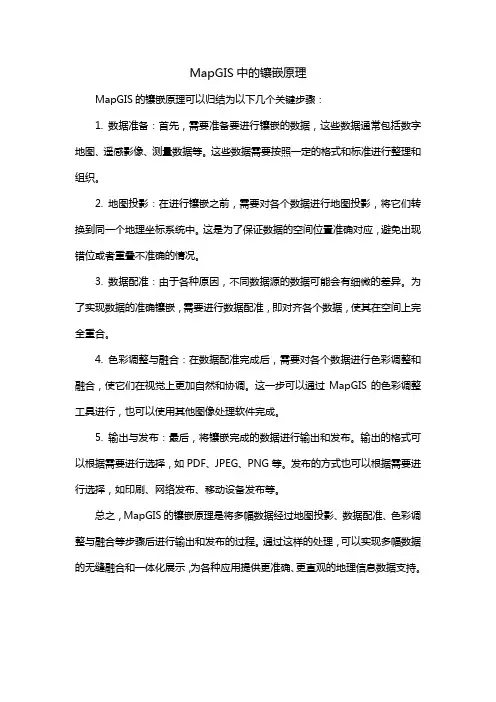

mapgis中的镶嵌原理
MapGIS中的镶嵌原理
MapGIS的镶嵌原理可以归结为以下几个关键步骤：
1. 数据准备：首先，需要准备要进行镶嵌的数据，这些数据通常包括数字地图、遥感影像、测量数据等。
这些数据需要按照一定的格式和标准进行整理和组织。
2. 地图投影：在进行镶嵌之前，需要对各个数据进行地图投影，将它们转换到同一个地理坐标系统中。
这是为了保证数据的空间位置准确对应，避免出现错位或者重叠不准确的情况。
3. 数据配准：由于各种原因，不同数据源的数据可能会有细微的差异。
为了实现数据的准确镶嵌，需要进行数据配准，即对齐各个数据，使其在空间上完全重合。
4. 色彩调整与融合：在数据配准完成后，需要对各个数据进行色彩调整和融合，使它们在视觉上更加自然和协调。
这一步可以通过MapGIS的色彩调整工具进行，也可以使用其他图像处理软件完成。
5. 输出与发布：最后，将镶嵌完成的数据进行输出和发布。
输出的格式可以根据需要进行选择，如PDF、JPEG、PNG等。
发布的方式也可以根据需要进行选择，如印刷、网络发布、移动设备发布等。
总之，MapGIS的镶嵌原理是将多幅数据经过地图投影、数据配准、色彩调整与融合等步骤后进行输出和发布的过程。
通过这样的处理，可以实现多幅数据的无缝融合和一体化展示，为各种应用提供更准确、更直观的地理信息数据支持。
ArcGis中进行地形图的配准
ＡｒｃＧｉｓ中进行地形图的配准地形图配准１．１．１方法简介 １．１．１．１方法０ 所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的配准有很多方法，下面介绍一种常用方法。
（１）打开 ＡｒｃＭａｐ，增加 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条。
（２）把需要进行纠正的影像增加到 ＡｒｃＭａｐ 中，会发现 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条中的工具被激活。
（３）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（４）首先将 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条的 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 菜单下 Ａｕｔｏ Ａｄｊｕｓｔ 不选择。
（５）在 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条上，点击 Ａｄｄ Ｃｏｎｔｒｏｌ Ｐｏｉｎｔ 按钮。
（６）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（７）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（８）增加所有控制点后，在 Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ 菜单下，点击 Ｕｐｄａｔｅ Ｄｉｓｐｌａｙ。
（９）更新后，就变成真实的坐标。
（１０）在 Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ 菜单下，点击 Ｒｅｃｔｉｆｙ，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
１．１．１．２说法１ 在配准前，先在ａｒｃｔｏｏｌｂｏｘ下的ｄａｔｅ ｍａｎａｇｅｍｅｎｔ ｔｏｏｌ下的ｐｒｏｊｅｃｔｉｏｎｓ ａｎｄ ｔｒａｎｓｆｏｒｍａｔｉｏｎｓ进行投影系统的定义；然后在ａｒｃｍａｐ中，利用ｇｅｏｒｅｆｅｒｅｎｉｎｇ工具，进行控制点的输入。
增加所有控制点后在ｇｅｏｒｅｆｅｒｅｎｉｎｇ工具下点击ｕｐｄａｔｅｄｉｓｐｌａｙ，最后ｒｅｃｔｉｆｙ保存影像。
arcmap中镶嵌配准
1.1.1.1方法0所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的配准有很多方法，下面介绍一种常用方法。
（1）打开 ArcMap，增加 Georeferncing 工具条。
（2）把需要进行纠正的影像增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（4）首先将 Georeferncing 工具条的 Georeferncing 菜单下 Auto Adjust 不选择。
（5）在 Georeferncing 工具条上，点击 Add Control Point 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击 Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
说法1在配准前，先在arctoolbox下的date management tool下的projections and transformations进行投影系统的定义；然后在arcmap中，利用georeferening工具，进行控制点的输入。
增加所有控制点后在georeferening工具下点击updatedisplay，最后rectify保存影像。
重新打开配准后的影像在界面的下方即可看到配准后显示的坐标。
MapGIS矢量图配准
MapGIS矢量图配准（误差校正）
下面以一个有39带号的工程地图，配准到去除带号（MapGIS 坐标不含带号，带号在地图参数中设置）为例，介绍配准方法步骤。
1.打开MapGIS主界面，打开误差校正模块。
2.打开需要配准的图层
3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。
4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层
文件中选取。
5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文
件的对话框，选择“是”
6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。
7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值
8.点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。
9.点击7步骤中的“校正”按钮，弹出如下对话框，然后选择所有要配准的图层。
10.然后右键点击工作区，复位窗体，可以看到新坐标的图幅范围。
11.保存所有图层即完成。
1、Mapgis配准主要有以下几个步骤：(在MapGIS 65下)
1、Mapgis配准主要有以下几个步骤：（在MapGIS 65下）1、主菜单——〉图像编辑——〉镶嵌配准2、2、文件——〉输入数据——〉进入数据转换窗口3、数据转换窗口——〉数据转换类型——〉选择 *.bmp——〉单击添加文件——〉选择所用的bmp文件——〉点击转换。
所选的bmp文件就转换为msi文件，并与原bmp文件在同一个目录中，*.msi文件是mapgis图像配准进行校正的唯一文件类型。
4、关闭数据转换对话框5、文件——〉打开——〉选择已经转换的msi文件6、镶嵌融合——〉打开参照文件——〉自动生成图框——〉弹出图幅信息对话框7、在弹出的对话框中，输入图幅号，单击“确定”8、在弹出的对话框中，单击“椭球参数”——>输入起始经纬度坐标9、选择“高斯坐标实线公里网”，网间距为1，单击“确定”10、图像——〉编辑——〉控制点显示13、镶嵌融合——〉添加控制点（这一步详细讲解一下：首先对校正图像（打开的msi 文件）作放大，缩小，移动等操作，使校正图像上的目标点明显；然后单击图像上的目标点，系统将弹出一个以目标为中心的局部放大窗口，目标点在该窗口内被标注为红色“+”，此时可在该窗口内通过点击鼠标左键精确指定目标点；若此时已有控制点的个数不少于三个，则系统会自动弹出建议的参照图像/图形的局部放大窗口，系统预测的参照图像/图形的目标点显示在该窗口的中心，同时被标注为红色“+”，你可以在该窗口中精确定位相应的目标点，也可在局部方的窗口外点击鼠标右键关闭该窗口，重新在参照图像/图形窗口中选取目标点，但按下空格键时，系统将弹出添加控制点的确认窗口，你可以根据需要选择“确认”或“取消”）14、主界面菜单——〉镶嵌融合——〉校正预览，系统将处于控制点浏览状态，在矫正图像和参照图像/图形窗口突出显示出所有的控制点；此时不允许进行控制点的编辑15、选取主界面菜单——〉向前融合——〉影像校正（注意：影像校正仅在预览状态下可用）16、弹出保存校正影像的对话框，输入文件名进行保存17、在弹出的“变换参数设置”对话框中点击“确定”至此，校正完毕mapgis中图像配准的步骤把“镶嵌融合”菜单的最后两项都选上，就可以看见添加好的控制点了。
ARCGIS MAPGIS MAPINFO CAD配准方法
ARCGIS\MAPGIS\MAPINFO\CAD配准方法1.ARCGIS软件配准1.1.栅格图像配准1.打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3.纠正前可以去掉“auto adjust”前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust 不选择。
5.在Georeferencing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30/60+30/60/60)。
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
1.2.矢量矫正空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。
用Mapgis对地形图校正方法
用Mapgis对地形图进行校正的方法地形图经扫描后，难免会产生扭曲变形，使得地形图产生误差，通过Mapgis 可纠正扫描产生的错误。
以下以贵阳幅1:1万地形图（.tif）为例，说明纠正的方法及步骤：一、设置Mapgis系统：设置工作目录，矢量字体目录等，以便系统操作和保存，设置参见下图。
二、生成图框：用Photoshop等软件打开贵阳幅1:1万地形图，读出左下角的经纬度及椭球参数，分别为：纬度：35°11′00″；经度：106°41′15″，1954北京坐标系。
打开mapgis67主界面，进入“使用服务→投影变换”，打开投影变换系统。
点击菜单栏上的“系列标准图框→生成1:1万图框”。
图框模式为“高斯坐标实线公里网”，起始纬度为“351100”，起始经度为“1064115”，网间间距为1km，图框文件名为“贵阳幅1万图框”，椭球参数为“北京54/克拉索夫斯基（1490年）椭球”，点击“确定”。
如下图：弹出“图框参数输入“窗口，图幅名称为“贵阳”（根据需要输入并勾选），坡度值等高距为2m（可不勾选），资料来源可不勾选，勾选“用3度带不用6度带”，去掉“将左下角平移为原点”、“旋转图框底边水平”和“标记实际坐标值”前面的勾去掉。
“输入并绘制接图表”一项可根据需要勾选；将“绘制比例尺”和“绘制图框外图廓线”勾上，确定。
弹出“输入接图表内容”窗口，可根据需要填写成汉字形式的接图表，不需要的话可直接点击“确定”（本来直接点击“确定”）。
此时，系统已自动保存图框文件到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，直接关闭投影变换系统。
三、进行影像分析并校正：依次打开“图象处理→图象分析”，进入影像分析处理系统。
执行“文件→数据输入→添加文件→转换”。
稍等片刻，便能转换为“*.msi”文件，关闭数据输入窗口。
将刚转好的“.msi”格式文件复制到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，以便操作。
利用MAPGIS计算机软件校正地形图
利用MAPGIS计算机软件校正地形图利用MAPGIS计算机软件校正地形图电脑的普及和使用，成为我们工作、学习、生活的得力助手，电脑制图技术在林业工作中广泛应用.造林、采伐、征占用林地等规划设计都离不开地形图，通过扫描而未经校正的地形图在电脑中应用存着一定的误差，如公里格网大小不一、变形、图上坐标与现地坐标不一致、相连的图幅在拼接过程中公里格网线和等高线难以对齐等缺陷，不能达到造林、采伐等作业设计规程要求的精度.为达到规程要求的精度，必须对地形图进行校正.地形图校正的操作方法与步骤如下.1软件介绍MAPGIS地理信息系统是武汉中地信息工程有限公司研制的具有自主版权的大型基础地理信息系统软件平台，具有地形图校正功能.由于MAPGIS地理信息系统的版本较多，但操作方法与步骤大同小异，以下介绍以MAPGIS6.6版本为平台.2地形图输入扫描输入法是目前地形图输入电脑的一种有效方法，通过扫描仪直接扫描需要的原图.原图最好是未使用过的新图，在扫描时图纸要放平整，扫描分辨率大小调整到扫描出的图纸清晰可见，设置要一致.通过扫描的地形图用原图名以栅格形式保存.3数据输入打开MAPGIS6.6软件，弹出MAPGIS主菜单→图像处理→图像分析→文件→数据输入，弹出数据转换对话框.在转换数据类型栏内选择需要转换的已扫描的地形图栅格形式（如bmp文件），在添加文件栏内添加需要转换的已扫描的地形图，添加完成后单击转换生成后缀名为mis同名影像文件.4 地形图校正4.1打开影像打开MAPGIS6.6软件，弹出MAPGIS主菜单→图像处理→图像分析→文件→打开影像，在弹出的对话框中选择需要校正的MIS影像文件.4.2图幅生成控制点该选项利用用户设置的标准图幅信息，自动计算公里格网坐标作为控制点.选取主界面选单→镶嵌融合→DRG生产→图幅生成控制点，弹出图幅生成控制点对话框.在生成图幅控制点前需要先设置图幅信息，指定内图廓点，其步骤如下：4.2.1设置图幅信息单击图幅生成控制点对话框中输入图幅信息，弹出图幅信息对话框.在图幅号栏内输入需要校正的图幅号，由于地形图上图幅号是旧图幅号，需要转换成新图幅号（如1：25000的旧图幅号是6-48-2-甲-3，新图幅号则变更为F-48-2-A-3），MAPGIS6.6软件才认可.4.2.2生成图幅控制点信息在图幅信息对话框图幅号栏内输入新图幅号（如F-48-2-A-3）信息后单击确定生成该图幅左上角、左下角、右上角和右下角四个图廓点公里格网坐标并弹出对话框.4.2.3定位四个内图廓点，生成控制点的图像坐标利用放大、缩小、移动等基本操作在图像上确定四个内图廓点的位置.单击对话框中的左上角按钮，然后再单击图像上左上角的内图廓点即完成该点的设置.按同样的方法完成其它三点的定位.完成四个内图廓点定位后，单击生成GCP，将自动计算出控制点的理论坐标，并根据理论坐标反算出控制点的图像坐标.4.3顺序修改控制点图幅生成控制点中默认生成的控制点图像坐标是根据相应的公里线交叉点、公里线与内图框的交叉点、以及内图框的四个角点理论坐标反算出图像坐标，但由于扫描的原始图像存在一定的扭曲变形，因此该值和原图上对应的公里线交叉点、公里线与内图框的交叉点、以及内图框的四个角点的坐标值并不一定相同，这就需要对点位进行修正.利用顺序修改控制点可依次修改原图上的所有控制点，相对单个更新控制点的方法，具有更高的效率及精度.修改的顺序是从内图框左上角点开始，从上到下，从左到右，结束于内图框右下角点.选取主界面选单→镶嵌融合→DRG生产→顺序修改控制点，弹出控制点修改窗口.窗口中显示有当前修改的控制点的点号1，显示为红“十1”，通过单击鼠标左键可改变该点的位置，若对当前点的位置确认时，按下空格键即可.同时，窗口中自动显示下一点.若当前点的精确位置难以确定时，可利用放大、缩小、移动等操作找到该点的精确位置.控制点按顺序修改完成后，弹出更新控制点窗口，运转后窗口自动关闭.4.4逐格网校正选取主界面选单→镶嵌融合→DRG生产→逐格网校正，弹出另存为对话框，新建文件夹并命名，打开新建文件夹，在文件名框内输入结果影像文件名，单击保存后弹出变换参数设置对话框，在输出分辨率框内输入分辨率，分辨率应在300(dpi)以上，以确保校正地形图的质量.单击确定后，先后弹出→逐格网校正窗口→整理数据窗口→计算统计数据窗口，弹出的窗口自动关闭后，地形图校正结束，保存在新建文件夹中.5校正地形图输出经MAPGIS软件校正的地形图，是以后缀名mis格式存在，该格式只能在MAPGIS软件中打开，给工作带来不便，因此有必要将mis 数据转换成其它常用格式的数据.选取主界面选单→文件→数据输出，弹出数据转换对话框，在转换数据类型框内，可选择JPEG格式，在JPEG压缩质量框内输入100，保证输出质量，单击添加目录选择需要输出已校正的mis储存文件夹，单击转换即可.6结语利用MAPGIS软件校正地形图，具有以下特点：6.1校正速度快，效率高其它的校正地形图软件，每一个校正坐标点都要输入坐标值.少输入坐标点，校正的地形图精度不高；多输入坐标点，可以提高校正精度，但增加工作量，需要投入大量精力和时间，如校正一幅比例尺1：25000的地形图，每个交叉点输入坐标值，需要一个小时以上.而利用MAPGIS软件校正地形图，只需要输入图幅号，其它的利用鼠标操作，如校正一幅比例尺1：25000的地形图，只需要五分钟左右，大大提高了工作效率.6.2校正的地形图精度高其它的校正地形图软件，已知坐标值只有公里线的交叉点，而公里线与内图框的交叉点、以及内图框的四个角点坐标值可在地形图上经测量，计算得出估计值，在一定程度上影响地形图的校正精度.而利用MAPGIS软件校正地形图，公里线的交叉点，公里线与内图框的交叉点、以及内图框的四个角点坐标值都是通过软件利用地形图分幅原理精确计算出来的，确保地形图的校正精度.6.3实现无缝拼接经过MAPGIS软件校正的地形图，相连图幅可实现无缝连接.据实践，相连图幅经过裁边拼接后，图边整齐无缝，公里网线和等高线一一对接，公里格网大小一致，图上坐标与现地坐标相吻合.在行政区域内，把涉及的图幅拼接起来，一劳永逸，为林业电脑制图工作提供便利.。
Mapgis图像配准操作详述步骤1
影像配准校正
第四步：单击“镶嵌融合”菜单下“校正预览”命令；
影像配准校正
第五步：单击“镶嵌融合”菜单下“影像校正”命令，并保 存校正结果；
影像配准校正
二、标准分幅的影像校正
单击“文件”菜单下的“打开影像”命令，打开待校正 的标准分幅的栅格影像：
影像配准校正
第一步： 单击“镶嵌融 合 DRG生产”菜单下 的“图幅生成控制点”命 令，系统弹出“图幅生成 控制点”对话框；
影像配准校正
①、单击“输入图幅信息”按 钮，弹出如图所示的对话框， 输入图幅号，单击“确定”； ②、依次确定四个内图廓 点：单击“左上角”单选按钮， 然后单击标准图幅中相应的 内图廓交叉点，余者依次类推； ③、单击“生成GCP”按钮；
影像配准校正
第二步：单击“镶嵌融合/DRG生产”菜单下的“顺序修改 控制点”命令，依次调整每个控制点的位置，并按“空格键” 确认修改，如下图所示：
影像配准校正
第三步：单击“镶嵌融合/DRG生产”菜单下的“逐格网校 正”命令，保存校正后的结果文件，单击“确定”按钮即可；
影像配准校正
三、非标准分幅的影像校正
MAPGIS应用
(MapGis6.7)
内蒙古师范大学地理科学学院
影像配准校正
影像配准概述 一．文件转换 MapGis软件是以MSI图像为处理对象的。 文件转换是将其他格式的图片文件转换为在MapGis中 能够处理的MSI格式。 进入主菜单,单击“图象处理”菜单下的“图象分析”， 打开图象分析界面。单击“文件”菜单下的“数据输入” 或“数据输出”，系统弹出“数据转换”对话框,
影像配准校正
如下图所示:
影像配准校正
第一步：选择“数据 转换类型”，这里选 择“TIFF文件”，如右图: 第二步：单击“添加文件”， 在弹出的对话框中选择要转 换的文件，单击“打开”按 钮，装入代转换的栅格文件, 如左图所示:
mapgis配准教程
1、进入MAPGIS主菜单
2、文件———数据输入——数据转换类型（选择tif或jpg）———添加文件
3、转换（将将TIF或JPG）格式的数据转换为MSI数据。
4、文件——打开影像（打开上一步转换后保存的.msi影像）
5、镶嵌融合——删除所有控制点
6、镶嵌融合——添加控制点(选择图上控制点) 单击工作区添加控制点的地方，会放大显示，调整好控制点位置后，按空格键，弹出输入新参照点坐标，如此重复添加控制点，直到个数
满足校正参数要求
—放大）。
调整号控制点的位置，按空格键，弹处以下对话框：
输入控制点的坐标
确定
选择“是”
重复第六步骤，直到控制点足够（一般选择成矩形分布的四个控制点）。
7、.菜单“镶嵌融合”->“校正参数”，设置相应参数，不同阶的多项式几何校正变换需要不同
的控制点数。
（“镶嵌融合”——“控制点信息，校正预览”）
8、菜单“镶嵌融合”——“影像校正”
输入保存文件名，保存
9、菜单“文件”——“可视保存”
完成以上步骤，配准过程即完成。
如果需要将.MSI 文件转换为jpg 文件，方法如下：
菜单“文件”——“文件输出”——“添加文件”——“转换”。
mapgis中的镶嵌原理 -回复
mapgis中的镶嵌原理-回复MapGIS是一种基于GIS（地理信息系统）技术的软件平台，它提供了一系列工具和方法来处理和分析地理空间数据。
其中一个关键的功能是镶嵌，也称为影像拼接，是将多个成像覆盖区域的影像拼接成一个无缝的整体的过程。
在这篇文章中，我们将逐步回答关于MapGIS中镶嵌原理的内容。
首先，我们需要理解MapGIS中的影像镶嵌的基本概念和工作流程。
在不同的遥感传感器中获取的影像具有不同的光谱范围、空间分辨率和波段数量。
因此，镶嵌主要解决不同影像之间的重叠、色调、对比度和亮度等差异。
根据MapGIS的工作流程，影像镶嵌通常包括以下几个步骤：1. 影像预处理：在进行镶嵌之前，需要对原始影像进行预处理。
这包括对影像进行修复、校正和增强等处理。
修复可以去除图片中的噪声、杂质和缺失的信息。
校正是为了消除由于不同传感器、角度和高程等因素引起的影像几何畸变。
增强则提高影像的质量和可视性，以更好地适应镶嵌过程。
2. 匹配和校准：在镶嵌之前，需要对影像进行匹配和校准，以确保其在尺度和几何上的一致性。
匹配是将不同影像之间具有相似特征的像素进行对齐和配对。
校准是消除影像之间的几何畸变和视差，使其在空间上保持一致。
通常使用特征提取和匹配算法来实现匹配和校准。
3. 拼接和融合：一旦影像匹配和校准完成，就可以进行拼接和融合。
拼接是将不同影像的像素按照预定的位置进行拼接，以创建一个无缝的整体影像。
融合是指将重叠区域的像素进行加权平均或像素级融合，以消除边缘效应和色调差异，使得拼接后的影像外观更加自然。
4. 质量评估和调整：在进行影像镶嵌之后，需要进行质量评估和调整。
质量评估是为了衡量镶嵌结果的准确性和一致性，以确保其满足预期的要求。
调整是指根据评估结果，对拼接后的影像进行一些调整和优化，以进一步提高影像的质量和可视性。
总体而言，影像镶嵌是一个复杂的过程，涉及到对影像的预处理、匹配、校准、拼接、融合以及质量评估和调整等多个步骤。
ArcGIS实验操作(九)---地理配准
ArcGIS实验操作（九）地理配准(Georeferncing)数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.tif要求：进行地图配准，以确保矢量化工作顺利进行。
操作步骤：1.加载配准工具栏和地图数据：z打开ArcMap，添加“Georeferncing”工具栏。
在ArcMap中弹出如下工具栏：z把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“Georeferncing”工具栏中的工具被激活。
2.输入控制点：在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
z在“Georeferncing”工具栏上，点击“添加控制点”按钮。
z使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位对应的X、Y坐标值。
如下图所示：点击全图显示，可查看地图窗口：z用相同的方法，在影像上增加至少4个控制点（控制点能均匀分布于四周，且数目不能太少），输入它们的实际坐标。
也可以点击添加控制点按钮后，在地图窗口上单击确定一个控制点，右击选择“Input X and Y”，即可输入实际坐标：输入准确的坐标值：注意：若输完坐标值后，配准地图不可见，可点击。
同上，输入其它控制点的实际坐标值，本操作仅输入4个控制点仅是为演示需要，实际情况下需要输入更多的均匀分布的控制点。
然后，点击工具栏上的“查看链接表”按钮:注意：检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
Total RMS误差越小越好。
在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
3.设定数据框的属性：z增加所有控制点，并检查均方差（RMS）后，在“影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性，在“常规”选项页中，将地图显示单位设置为“米”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致。
MapGIS中影像图的镶嵌配准、矢量化图的误差校正
MapGIS中影像图的镶嵌配准、矢量化图的误差校正分类:GIS2007.7.17 19:37 作者：gisgpsrs | 评论：1 | 阅读：2813影像图的镶嵌配准、矢量化图的误差校正(1).影像图的镶嵌配准：主要有两种，一种是传统的利用参照文件和添加控制点影像图进行镶嵌配准，该方法基本上是手工操作。
另一种是DRG生产，重点介绍该方法。
具体操作如下①图像处理→图像分析→文件→数据输入→转换文件列表(转换数据类型TIF)→添加文件→目标文件目录→转换(选择路径保存文件)→关闭(数据转换完毕)，如上图。
②打开影像→镶嵌融合→DRG生产→图幅生成控制点(见下图)→输入图幅信息{图幅号(L-50-131-D)、网格间距(2公里)、图幅坐标4个→生成G C P→是(是否删除原有控制点)→控制点浏览(见下图)→顺序修改控制点(见下图)→逐网格校正→生成质量评估文件(见下图)→(2).矢量化图的误差校正：也有两种，一种是传统的交互式采集控制点，另一种是自动采集控制点，重点介绍后一种具体操作如下Ⅰ.窗口放大50-80倍，1.窗口放大50-80倍，记录△△△.WL文件中内图框左下角X Y坐标到记事本,文件名为：△△△-WY.TXT，MAPGIS平台下“图形编辑”中装入工程文件(△△△.MPJ)并将所有具体文件处于编辑状态，利用“其它→整块移动→整块移动坐标调整”将△△△-WY.TXT文件中记录的XY坐标负数键入对话框中，使工程文件(△△△.MPJ)中所有具体实际矢量化文件移至理论框所在处，整饰部分只做平移，不进行校正。
Ⅱ.剥离方里网：分别打开实际矢量化文件及理论框文件，分别首先将内图框中包括内图框及所有网格线改到一个单独图层，点击“图层→关所有层”，点击“图层→改层开关→改线”，点击“更新窗口”，再点击“图层→改当前层”到单独图层，然后点击“图层→存当前层→保存线”，其文件名为：△△△－….wl。
Ⅲ.校正：由MAPGIS主选单中→误差校正，双击弹出画面（MAPGIS误差校正系统），点击“文件→打开文件”打开文件“实际矢量化的含内图框的网格文件与理论的含内图框的网格文件”。
MAPGIS实验五、地形图的镶嵌配准
MAPGIS上机操作练习六：地形图的镶嵌配准内容：将给定的三个地形图分别进行镶嵌配准；目的：使学生熟练掌握对地形图镶嵌配准的方法、步骤，理解镶嵌配准的意义及其重要性。
步骤：一、生成与给定地形图的方里网相一致的图框；（1）打开投影变换窗口，点击“参数设置——缺省经纬线参数”，（2）点击“系列标准图框”，根据你要绘制的图幅要求选择比例尺。
输入地形图左下角的经纬度，即起点经纬度，注意：上面是纬度，下面是经度，输入格式是DDDMMSS，即如果是120°30＇45〃，就直接输入1203045，并选择椭球参数，椭球参数的确定查看地形图的坐标说明。
（3）点击“图框文件名”，设置图框存放的路径，注意：图框的生成同时生成3个文件，*.wt,*.wl,*.wp，即同时生成点线面文件。
（4）点击确定后，对“图框参数输入”进行设置注意：一定要深刻理解6项图框参数的选择使“将左下角平移为原点”、“旋转图框底边水平”两项不选。
点击确定。
上面即是1:5万地形图的图幅号，中间即是当前生成的图，上下左右是当前生成图的上下左右的地形图的图幅号。
仔细检查生成的图框的坐标值是否与地形图的坐标一致，如果完全一致，说明生成的图框是正确的，可以进行下一步镶嵌配准。
二、镶嵌配准：打开图像分析窗口（1）通过打开影像文件；（2）然后点击“镶嵌融合——打开参照文件——参照点文件、参照线文件”（3）点击“镶嵌融合——删除所有控制点”（4）点击“镶嵌融合——控制点浏览，添加控制点”，一般要先采源点（需配准的地形图），后采目标点（标准图廓），先采图廓点（先右下角，后左上角，再右上角，最后左下角），后采方里网点。
对该图采取共十个点，4个图廓点，6个方里网点，注意一定要均匀内分布。
图廓点的位置请同学们仔细注意控制点信息：控制点ID，校正点X坐标，校正点Y坐标，参照点X坐标，参照点Y坐标，参差各自代表的意思。
（5）点击“镶嵌融合——校正预览”检查地形图与生成的图框是否匹配。
用Mapgis对地形图校正方法
用Mapgis对地形图进行校正的方法地形图经扫描后，难免会产生扭曲变形，使得地形图产生误差，通过Mapgis 可纠正扫描产生的错误。
以下以贵阳幅1:1万地形图（.tif）为例，说明纠正的方法及步骤：一、设置Mapgis系统：设置工作目录，矢量字体目录等，以便系统操作和保存，设置参见下图。
二、生成图框：用Photoshop等软件打开贵阳幅1:1万地形图，读出左下角的经纬度及椭球参数，分别为：纬度：35°11′00″；经度：106°41′15″，1954北京坐标系。
打开mapgis67主界面，进入“使用服务→投影变换”，打开投影变换系统。
点击菜单栏上的“系列标准图框→生成1:1万图框”。
图框模式为“高斯坐标实线公里网”，起始纬度为“351100”，起始经度为“1064115”，网间间距为1km，图框文件名为“贵阳幅1万图框”，椭球参数为“北京54/克拉索夫斯基（1490年）椭球”，点击“确定”。
如下图：弹出“图框参数输入“窗口，图幅名称为“贵阳”（根据需要输入并勾选），坡度值等高距为2m（可不勾选），资料来源可不勾选，勾选“用3度带不用6度带”，去掉“将左下角平移为原点”、“旋转图框底边水平”和“标记实际坐标值”前面的勾去掉。
“输入并绘制接图表”一项可根据需要勾选；将“绘制比例尺”和“绘制图框外图廓线”勾上，确定。
弹出“输入接图表内容”窗口，可根据需要填写成汉字形式的接图表，不需要的话可直接点击“确定”（本来直接点击“确定”）。
此时，系统已自动保存图框文件到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，直接关闭投影变换系统。
三、进行影像分析并校正：依次打开“图象处理→图象分析”，进入影像分析处理系统。
执行“文件→数据输入→添加文件→转换”。
稍等片刻，便能转换为“*.msi”文件，关闭数据输入窗口。
将刚转好的“.msi”格式文件复制到“D:\MAPGIS67\工作目录\1万贵阳幅”目录下，以便操作。
MapGIS镶图制作
1 镶图原图处理
1.1 合并图层，注意需将所有图层置于编辑模式
1.2 用整块移动将各个镶图错开，然后再合并图层
1.3 用整图变换将图缩放，注意勾选“参数比例变换直接作用于图形参数”（不然贴到主图线、点会不合适）
2 将镶图贴入主图（用section的超级粘贴）
2.1 缩放过的镶图文件中，使合并后的点线面都处于编辑模式，Shift+C（超级复制），选中图形，点“基准点”，图中选择一个点作为基准点，点“超级拷贝”
2.1 在主图中新建点、线、面文件并选中编辑，Shift+V（超级粘贴），图中选择一个点作为之前选择的基准点将要粘贴的位置，弹出界面点“超级粘贴”。
Mapgis实验报告
Mapgis实验报告地图屏幕数字化巨⿅整饰⼀、实习⽬的掌握栅格图像配准、图像格式转换、图例板建⽴、属性结构建⽴及地图屏幕数字化的⽅法和步骤。
⼆、实习内容利⽤给定的⼟地利⽤遥感影像图（⽂件名巨⿅整饰.JPG），转换为MapGIS 的Msi格式，配准并通过⿏标⼿⼯跟踪显⽰在屏幕上的栅格图象来创建⽮量地图对象。
三、实习要求地图屏幕数字化按层进⾏，地图要素分层及⽂件名如下：1.线状地物（线状要素，⽂件名XZDW）2.地类界限（线状要素，⽂件名DLJX）3.⾏政界限（线状要素，⽂件名XZJX）4.地物注记（点状要素，⽂件名DWZJ）5.地类图斑（⾯状要素，⽂件名DLTB）四、实习步骤1．格式转换MAPGIS所⽀持的是MSI影像格式，因此在数字化之前必须将其他格式的数据转换为MSI影像格式。
这步⼯作是在MAPGIS的图像分析模块中进⾏的。
在图像分析模块窗⼝中，打开⽂件菜单，⿏标单击数据输⼊⼦菜单，在出现的⽂件转换窗⼝中添加要转换的图像⽂件，并在转换数据类型栏中选择JPG⽂件，点击⽂件转换命令，图像被转换为MSI格式。
图12.影像校正该操作在图像处理模块中完成。
图像配准是进⾏适量化前⾮常重要的⼀个步骤，MapGIS的图像配准是在图像处理的镶嵌配准模块中进⾏的。
2.1输⼊控制点在图像配准对话框的图像上选择⼀点（经纬线交点）并单击⿏标，按下空格键，然后在弹出的编辑控制点对话框中键⼊该点对应的实际坐标值（经纬度）（如图所⽰）。
每个控制点有⼀个标号，指⽰控制点的名称，如“P t1”等。
⼀般输⼊4个控制点，但应当注意其中任意三个控制点不能在⼀条直线上。
图2图3图42.2编辑控制点输⼊第四个控制点后，MapGIS将⾃动计算校正误差。
MapGIS利⽤控制点进⾏数值变换，靠该变换来倾斜、移动和调整数字化对象，使之与控制点相符。
MapGIS按设定的坐标系确定控制点的相对位置，对⽐这些点在栅格图像中相应的坐标，随后算出⼀个误差，即点在栅格图像上的位置和单击位置的实际坐标之间的偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAPGIS上机操作练习六：地形图的镶嵌配准内容：将给定的三个地形图分别进行镶嵌配准；
目的：使学生熟练掌握对地形图镶嵌配准的方法、步骤，理解镶嵌配准的意义及其重要性。
步骤：
一、生成与给定地形图的方里网相一致的图框；
（1）打开投影变换窗口，点击“参数设置——缺省经纬线参数”，
（2）点击“系列标准图框”，根据你要绘制的图幅要求选择比例尺。
输入地形图左下角的经纬度，即起点经纬度，注意：上面是纬度，下面是经度，输入格式是DDDMMSS，即如果是120°30＇45〃，
就直接输入1203045，并选择椭球参数，椭球参数的确定查看地形图的坐标说明。
（3）点击“图框文件名”，设置图框存放的路径，注意：图框的生成同时生成3个文件，*.wt,*.wl,*.wp，即同时生成点线面文件。
（4）点击确定后，对“图框参数输入”进行设置
注意：一定要深刻理解6项图框参数的选择
使“将左下角平移为原点”、“旋转图框底边水平”两项不选。
点击确定。
上面即是1:5万地形图的图幅号，中间即是当前生成的图，上下左右是当前生成图的上下左右的地形图的图幅号。
仔细检查生成的图框的坐标值是否与地形图的坐标一致，如果完全一致，说明生成的图框是正确的，可以进行下一步镶嵌配准。
二、镶嵌配准：打开图像分析窗口
（1）通过打开影像文件；
（2）然后点击“镶嵌融合——打开参照文件——参照点文件、参照线文件”
（3）点击“镶嵌融合——删除所有控制点”
（4）点击“镶嵌融合——控制点浏览，添加控制点”，一般要先采源点（需配准的地形图），后采目标点（标准图廓），先采图廓点（先右下
角，后左上角，再右上角，最后左下角），后采方里网点。
对该图采取共十个点，4个图廓点，6个方里网点，注意一定要均匀内分布。
图廓点的位置
请同学们仔细注意控制点信息：控制点ID，校正点X坐标，校正点Y坐标，参照点X坐标，参照点Y坐标，参差各自代表的意思。
（5）点击“镶嵌融合——校正预览”
检查地形图与生成的图框是否匹配。
（6）点击“镶嵌融合——影像校正”，该过程结束后，关闭当前窗口。
新生成的msi文件即使配准后的文件，可以在该地形图上进行矢量化。
（7）打开输入编辑窗口，添加配准后的地形图，并添加图框，仔细领会地形图的坐标的含义。
三、在图形输入编辑窗口打开配准后的地形图以及图框，检查一下，
配准前和配准后的地形图有何区别？它们的图幅范围是否一致?
相同的一点，在配准前后的坐标是否一致？
四、求每个地形图的四个用经纬度标注的图廓点的平面直角坐标，
共12个点，放在EXCEL文件里。
