绝缘电阻表的结构和测量原理
绝缘电阻测试仪的原理
绝缘电阻测试仪-表面电阻测试仪的原理利用直流四探针法测量半导体的电阻率一,测试原理: 当四根金属探针排成一条直线,并以一定压力压在半导体材料上时,在1,4两根探针间通过电流I,则2,3探针间产生电位差V(如图所示). 根据公式可计算出材料的电阻率: 其中,C为四探针的探针系数(cm),它的大小取决于四根探针的排列方法和针距. 二,仪器操作: (一)测试前的准备: 1,将电源插头插入仪器背面的电源插座,电源开关置于断开位置; 2,工作方式开关置于"短路"位置,电流开关处于弹出位置; 3,将手动测试架的屏蔽线插头与电气箱的输入插座连接好; 4,对测试样品进行一定的处理(如喷沙,清洁等); 5,调节室内温度及湿度使之达到测试要求. (二)测试: 首先将电源开关置于开启位置,测量选择开关置于"短路",出现数字显示,通电预热半小时. 1,放好样品,压下探头,将测量选择开关置于"测量"位置,极性开关置于开关上方; 2,选择适当的电压量程和电流量程,数字显示基本为"0000",若末位有数字,可旋转调零调节旋钮使之显示为"0000"; 3,将工作方式开关置于"I调节",按下电流开关,旋动电流调节旋钮,使数字显示为"1000",该值为各电流量程的满量程值; 4,再将极性开关压下,使数显也为1000±1,退出电流开关,将工作方式开关置于1或6.28处(探头间距为1.59mm时置于1位置,间距为1mm时置于6.28位置); (调节电流后,上述步骤在以后的测量中可不必重复;只要调节好后,按下电流开关,可由数显直接读出测量值.) 5,若数显熄灭,仅剩"1",表示超出该量程电压值,可将电压量程开关拨到更高档; 6,读数后,将极性开关拨至另一方,可读出负极性时的测量值,将两次测量值取平均数即为样品在该处的电阻率值. 三,注意事项: 1,压下探头时,压力要适中,以免损坏探针; 2,由于样品表面电阻可能分布不均,测量时应对一个样品多测几个点,然后取平均值; 3,样品的实际电阻率还与其厚度有关,还需查附录中的厚度修正系数,进行修正. 1. 在测容性负载阻值时，绝缘电阻测试仪输出短路电流大小与测量数据有什么关系，为什么? 绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。
兆欧表的使用及注意事项
四、绝缘电阻表的使用注意事项
1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因 抖动和倾斜产生测量误差。 2、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、 “L”（线路）和“G”（保护环或叫屏蔽端子）。保护环的 作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝 缘物表面漏电的影响。在测量电气设备对地绝缘电阻时，“L” 用单根导线接设备的待测部位，“E”用单根导线接设备外壳； 如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E” 分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除 因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G” 接线芯与外壳之间的绝缘层。 “L”、“E”、“G”与被测 物的连接线必须用单根线，绝缘良好，不得绞合，表面不得 与被测物体接触。
绝缘电阻表的使用及注意事项
一、绝缘电阻表的基本概念
⑪绝缘电阻表的用途： 绝缘电阻表又叫摇表、兆欧表等，是 一种测量电器设备及电路绝缘电阻的 仪表。 ⑫绝缘电阻表的结构与工作原理： 绝缘电阻表表主要由三个部分组成： 手摇直流发电机（有的用交流发电机 加整流器）、磁电式流比计及接线桩 （接线端钮L、接地端钮E、屏蔽端钮 G），包含外壳、刻度盘、接线柱、发 电机摇柄、表盖和提手等部分。 在外 壳上有“L”端，通过壳内测量机构的 线圈与手摇发电机的负极相连； “E” 端，与壳内发电机的正极相连，供测 量时接地用； “G”端,称为屏蔽端， 它直接与壳内发电机负极相连。
㈠对测量范围的选择
测量范围的选择要适当，被测绝缘电阻的阻值与所选绝缘电阻表 的测量范围不要相差太远，尽量避免读数时使用到表盘下限或上 限刻度密集处，因为这些位置会使读数产生较大的误差。在常温 （20℃）时，测定低电压电气绝缘设备一般可选用0~200MΩ的绝 缘电阻表；测定高压电气设备或电缆，可选用0~2000MΩ的绝缘 电阻表；测定特高压电气设备、电缆或瓷套管等，可用 0~4000MΩ或0~10 000MΩ的绝缘电阻表。 有些绝缘电阻表的下限读数不是从零开始，而是从1MΩ或2MΩ开 始，一般不应该用此种绝缘电阻表去测量很低的绝缘电阻。特别 不适用在空气潮湿的农村去测定低压设备的绝缘电阻，以免被测 绝缘电阻值很低读不出读数，或误认为被测绝缘电阻值为零而得 出错误结论。
绝缘电阻表与接地电阻测量仪
三、使用方法和注意事项
必须正确接线。接线柱有三个，分 别标有：Ｌ（线）、Ｅ（地）和Ｇ （ 屏）。测量时，Ｌ用导线接被 测设备的待测导体部分，Ｅ用导线 接设备的外壳或接地，G根据需要 再连接。 绝缘体表面有泄露电流时，测出的 电阻是表面电阻和绝缘电阻的并联 值，低于真实绝缘电阻，此时须使 用G端。 例如测量电缆的绝缘电阻。在电缆 的表面加一保护环接至G端，表面 电流就不经过线圈1而沿电缆表皮 经E端流回电源负端。消除了表面 电流的影响。
第三节 接地电阻测量仪的工作原理
电气设备的任何部分与接地体之间的连接称为“接 地”。与土壤直接接触的，并用于与地之间连接的 一个或几个金属导体，叫做接地体或接地电极。 接地按作用分为工作接地、保护接地、防雷接地。 系统中某一点接地称为工作接地。 电气设备外壳接地称为保护接地。 避雷装置可靠接地称为防雷接地。 接地电阻的大小直接关系到人身和设备的安全。其 大小与大地的结构、土壤的电阻率、接地体的几何 尺寸及形状等因素有关。
使用方法和步骤
如果“测量标度盘”的读数小于１时，应将“倍率 标度”置于较小的倍数档，并重新进行测量。 当测量小于1欧的接地电阻时，宜使用四端钮接地 电阻测量仪进行测量，以消除接线电阻和接触电阻 的影响。将C2、P2连片打开，分别用导线连接在被 测接地体上，将P2端接在靠近接地体一侧。
二、注意事项
ZC-8型接地电阻测量仪
电路中接有三组不同的分流电阻R1～R3和 R5～R8，实现对电流互感器二次电流及检流 计支路的分流。 分流电阻的切换利用联动的转换开关S进行。 有三个档位，可得0～1 、0～10 、0～ 100 三个量程。 当转换开关置于“1”档时，k=1;置于“2”时 k=1/10;置于“3”时k=1/100。调节电位器使 检流计指零，此时Rx=kRs。
绝缘电阻表
谢谢大家的关心和支持！
站长素材 站长素材
2、误差调整
• 发电机部分的误差调整
• 测量机构部分的误差调整
（1）、发电机部分的误差调整
手摇发电机部分是绝缘电阻 表的供电单位，它向表头测量机 构输送较为稳定的直流电压。
a.当输出电压值过高，在“Ｅ”、 “Ｌ”开路时，将造成指针超过“∞” 位置；反之，则指针指不到“∞”位 置。这时，应检查发电机是由什么原 因引起输出电压不对。应找出并排除 故障。如发电机组装不当，长期使用 等造成其部件磨损、损伤、变形、齿 轮吻合不好、短路等原因。
d、在“0”（或下限）、和“∞”位置均 调整好以后，多数情况下该表已调整 好了，但如在此情况下，整个刻度盘 特性破坏较大，经仔细检查并排除各 种可能因素后，仍无明显改观，此时， 可采用重新刻度，重新标定分度点来 消除误差。
综上所述
不但误差引起的原因较多，调整 方法也很多，例如调整导流丝的 长短等来消除如图5所述现象；调 整两个动圈的夹角，来消除如图6 所示现象等等。
1、平衡的调整
调整的方法一般有：
★、通电平衡法和不通电平衡法两种。
a、通电平衡法
通电平衡法就是在电流及电压动圈回 路接入一定值的直流电流，使指针指 示中间刻度，然后进行平衡调整。下 面我们重点以不通电平衡法来阐述绝 缘电阻表的调整。
b、不通电平衡法
①、由于绝缘电阻表导电用的导流丝，其力矩 很 小，可忽略不计，所以当导流丝焊接合理，没有扭 转，变形的情况下，在不通电时指针应能停于任意 位置。
一、引言 绝缘电阻表（兆欧表）又称摇 表、高阻计等。（以下简称绝缘电 阻表）。它是一种专门用来测量绝 缘电阻的便携式仪表。为所有厂矿 企业、电力部门等等广泛采用。目 前，在我们集团公司正在使用的此 类仪表约有200余块。

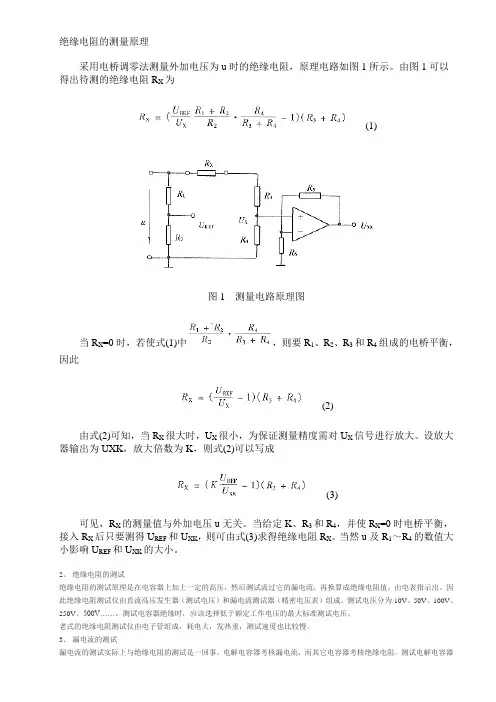

绝缘电阻的测量原理
绝缘电阻的测量原理
采用电桥调零法测量外加电压为u时的绝缘电阻，原理电路如图1所示。
由图1可以得出待测的绝缘电阻R X为
(1)
图1测量电路原理图
当R X=0时，若使式(1)中，则要R1、R2、R3和R4组成的电桥平衡，
因此
(2)
由式(2)可知，当R X很大时，U X很小，为保证测量精度需对U X信号进行放大。
设放大器输出为UXK，放大倍数为K，则式(2)可以写成
(3)
可见，R X的测量值与外加电压u无关。
当给定K、R3和R4，并使R X=0时电桥平衡，接入R X后只要测得U REF和U XK，则可由式(3)求得绝缘电阻R X。
当然u及R1～R4的数值大小影响U REF和U XK的大小。
2、绝缘电阻的测试
绝缘电阻的测试原理是在电容器上加上一定的高压，然后测试流过它的漏电流，再换算成绝缘电阻值，由电表指示出。
因此绝缘电阻测试仪由直流高压发生器（测试电压）和漏电流测试器（精密电压表）组成。
测试电压分为10V、50V、100V、250V、500V……。
测试电容器绝缘时，应该选择低于额定工作电压的最大标准测试电压。
老式的绝缘电阻测试仪由电子管组成，耗电大，发热重，测试速度也比较慢。
3、漏电流的测试
漏电流的测试实际上与绝缘电阻的测试是一回事。
电解电容器考核漏电流，而其它电容器考核绝缘电阻。
测试电解电容器
漏电流时，测试电压需要和电容器的额定电压相同，所以漏电流测试仪的测试电压要求能够从0伏连续调节到500伏，以满足繁多的额定电压。
另外电解电容器的漏电流也比其它电容器大得多，使得漏电流测试仪与绝缘电阻测试仪不太相同。
兆欧表工作原理
兆欧表工作原理
兆欧表，又称绝缘电阻测试仪，是一种用于测量电气设备、电缆、变压器、发
电机、电动机等绝缘电阻的仪器。
其工作原理主要基于欧姆定律和电流的流动方式。
兆欧表的工作原理可以分为直流兆欧表和交流兆欧表两种类型。
直流兆欧表工作原理：
直流兆欧表是利用直流电源对被测物进行充电，然后测量被测物上的电压，从
而计算出其绝缘电阻。
在测试中，先将兆欧表的正负极分别接入被测物的两端，然后通电充电，待充电完成后断开电源，记录下电阻表上的电压值。
根据欧姆定律，电阻R=U/I，其中U为电压值，I为电流值。
通过测量得到的电压值和预先设定的
电流值，就可以计算出被测物的绝缘电阻。
交流兆欧表工作原理：
交流兆欧表是利用交流电源对被测物进行充放电，然后测量被测物上的电流和
电压，从而计算出其绝缘电阻。
在测试中，先将兆欧表的正负极分别接入被测物的两端，然后通电充电，待充电完成后断开电源，记录下电流和电压值。
根据欧姆定律，电阻R=U/I，其中U为电压值，I为电流值。
通过测量得到的电压值和电流值，就可以计算出被测物的绝缘电阻。
总结：
兆欧表的工作原理基于欧姆定律，通过测量电压和电流值来计算被测物的绝缘
电阻。
在实际应用中，直流兆欧表适用于测试较小容量的绝缘电阻，而交流兆欧表适用于测试大容量的绝缘电阻。
无论是直流兆欧表还是交流兆欧表，都需要严格按照操作规程进行测试，以确保测试结果的准确性和可靠性。
兆欧表在电力行业、电气设备维护等领域具有重要的应用价值，能够有效保障电气设备的安全运行。
兆欧表测量变压器的绝缘电阻的工作原理
兆欧表测量变压器的绝缘电阻的工作原理
兆欧表是专门用于测量绝缘电阻的仪器。
当应用于变压器的绝缘电阻测量时，其工作原理如下：
1. 原理概述：兆欧表通过施加直流高压电源（通常为500V或1000V）到变压器的绝缘材料上，测量通过绝缘材料的漏电流来计算绝缘电阻值。
2. 连接测量：将兆欧表的正、负极接入变压器的绝缘材料的两个端点上（通常是主绝缘材料和大地），形成闭合回路。
3. 施加直流高压：兆欧表通过内置的高压电源将直流电压输出到绝缘材料上。
这个高压电源会产生足够的电压，以穿透绝缘材料，而不会对变压器的其它部分产生损害。
4. 测量漏电流：施加直流高压后，兆欧表开始测量通过绝缘材料的漏电流。
漏电流指通过绝缘材料的电流，它会在绝缘材料中产生电压降。
兆欧表通过内置的电流传感器来测量漏电流的大小。
5. 计算绝缘电阻：根据欧姆定律，绝缘电阻值等于施加的电压值除以测量的漏电流值。
兆欧表自动计算并显示绝缘电阻值。
需要注意的是，测量绝缘电阻时，变压器必须处于断电状态，以避免可能的电击风险。
此外，测量绝缘电阻应该是定期进行的，以确保变压器的绝缘性能符合要求。
绝缘电阻表(兆欧表)检定规程
绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。
一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。
1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。
1.3 绝缘电阻表检定环境的参考温度为23℃。
1.4 绝缘电阻表的原理图见附录1。
它的主要组成部分是直流电源装置的指示仪表。
1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。
1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。
二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。
在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。
PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。
2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。
2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。
图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
摇表测量绝缘的原理是什么1
摇表测量绝缘的原理是什么?10分兆欧表又称摇表，是专门用于测量绝缘电阻的仪表，它的计量单位是兆欧（MΩ）。
一、兆欧表的结构和工作原理1．兆欧表的结构常用的手摇式兆欧表，主要由磁电式流比计和手摇直流发电机组成，输出电压有500V、1000V、2500V、5000V几种。
随着电子技术的发展，现在也出现用干电池及晶体管直流变换器把电池低压直流转换为高压直流，来代替手摇发电机的兆欧表。
磁电式流比计是测量机构。
如图3-6所示：可动线圈1与2互成一定角度，放置在一个有缺口的圆柱形铁心5的外面，并与指针固定在同一转轴上；极掌4为不对称形状，以使空气隙不均匀。
2．兆欧表的工作原理兆欧表的工作原理如图3-7所示。
被测电阻RX接于兆欧表测量端子“线端”L与“地端”E之间。
摇动手柄，直流发电机输出直流电流。
线圈1、电阻R1和被测电阻RX串联，线圈2和电阻R2串联，然后两条电路并联后接于发电机电压U上。
设线圈1电阻为r1，线圈2电阻为r2，则两个线圈上电流分别是：I1＝U/(r1+R1+RX)I2＝U/(r2+R2)两式相除得I1/I2＝(r1+R1+RX)/(r2+R2)式中r1、r2、R1和R2为定值，RX为变量，所以改变RX会引起比值I1∕I2的变化。
由于线圈1与线圈2绕向相反，流入电流I1和I2后在永久磁场作用下，在两个线圈上分别产生两个方向相反的转距T1和T2，由于气隙磁场不均匀，因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关。
当T1≠T2时指针发生偏转，直到T1＝T2时，指针停止。
指针偏转的角度只决定于I1和I2的比值，此时指针所指的是刻度盘上显示的被测设备的绝缘电阻值。
当Ｅ端与Ｌ端短接时，I1为最大，指针顺时针方向偏转到最大位置，即“０”位置；当E、L端未接被测电阻时，ＲX趋于无限大，I1＝0，指针逆时针方向转到“∞”的位置。
该仪表结构中没有产生反作用力距的游丝，在使用之前，指针可以停留在刻度盘的任意位置。
绝缘电阻表原理及测试使用方法
用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
摇表(绝缘电阻表)主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G：屏蔽端)。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表(绝缘电阻表)的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
图1 绝缘电阻表的测试原理a）测量机构b）串联电路c）并联电路1、2一线圈3一永久磁铁4一极掌5—环形铁心6一指针利用比率计制成的绝缘电阻表，基本原理图如1b、c所示，被测电阻接在E、L（Rx两端）处，U为手摇发电机的产生电压，流过可动线圈一个线圈的电流为I1，流过可动线圈另一个线圈的电流为I2，α为偏转转角，则对于串联和并联电路均存在α＝f（Rx），且偏转角α与U和I无关，只和R×的大小有关，这就是绝缘电阻表的测量电路原理。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷(Rc+R1+Rx)、R2=U÷(Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时(即X=∞(无穷大))，I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接(即Rx=0)，此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
绝缘电阻表(兆欧表)检定规程
绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997 年10 月24 日批准，并自1998 年5 月1 日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。
一概述1 规格1.1 绝缘电阻表按额定电压分为9 种：50，100，250，500，1000，2000，2500，5000，10000V。
1.2 绝缘电阻表按准确度等级分为 5 级：1.0，2.0，5.0，10.0，20.0。
1.3 绝缘电阻表检定环境的参考温度为23℃。
1.4 绝缘电阻表的原理图见附录1。
它的主要组成部分是直流电源装置的指示仪表。
1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。
1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。
二技术要求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。
在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表 1 的规定。
E B BP RAF100%(1)式中B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值；A F——基准值。
2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。
2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图 1 所示。
图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
简述绝缘电阻的测试原理、测试装置及测试方法
简述绝缘电阻的测试原理、测试装置及测试方法文章标题：深度探讨绝缘电阻测试的原理、装置与方法一、绝缘电阻测试的重要性绝缘电阻是电气设备和线路中非常重要的参数。
它直接关系到设备的安全可靠运行以及电气系统的稳定性。
对绝缘电阻进行定期测试，是确保设备和线路正常运行的关键一环。
在本文中，我们将就绝缘电阻测试的原理、测试装置及测试方法进行深入探讨。
二、绝缘电阻测试的原理绝缘电阻测试的原理主要是利用直流电的通过绝缘介质时，测量介质中的漏电电流，从而推算出介质的绝缘电阻。
在实际测试中，常用的原理是应用欧姆表或绝缘电阻测试仪来测量这种漏电电流。
这种方法简单易行，而且准确可靠，因此得到了广泛应用。
三、绝缘电阻测试的装置进行绝缘电阻测试时，通常需要使用特定的测试装置。
一般来说，这种测试装置包括绝缘电阻测试仪、高压发生器、万用表等。
其中，绝缘电阻测试仪是测试的主要设备，它可以测量不同大小的绝缘电阻，并提供准确的测量结果。
而高压发生器则用于在进行测试时提供必要的测试电压，以在真实工作条件下模拟绝缘电阻的情况。
四、绝缘电阻测试的方法在进行绝缘电阻测试时，需要严格按照一定方法进行。
要对测试仪器进行校准，确保测试结果的准确性。
在测试之前，需要先对被测设备进行检查和准备工作，确保其处于适宜的状态。
根据实际情况选择合适的测试电压和测试时间，进行测试。
根据测试结果进行分析和判断，确定被测设备的绝缘状况。
五、个人观点与理解在我看来，绝缘电阻测试是确保电气设备和线路安全可靠运行的重要环节。
通过细致的测试，可以及时发现设备中的潜在问题，帮助我们做好设备维护和故障排除工作。
我们需要深入理解绝缘电阻测试的原理、测试装置及测试方法，并在实践中不断总结经验，不断提高测试的准确性和可靠性。
六、总结绝缘电阻测试是电气设备运行中和建设中不可或缺的一部分。
通过深入了解其测试原理、测试装置及测试方法，我们可以更好地掌握这一领域的知识，并在实际工作中做出更加准确、可靠的决策。
绝缘电阻表原理
绝缘电阻表原理
绝缘电阻表原理是指利用电阻计量探针和高阻特性电路来检测
电路、电器等的绝缘电阻值的原理。
绝缘电阻表通常由测试电源、放大器、计量器和测试探针组成，其基本原理是通过测试电源提供的高电压电源，将电压施加在被测试物体上，然后通过测试探针和高阻特性电路来测量电路中的绝缘电阻值。
在测量电路的绝缘电阻值时，应注意测试电源的电压、测试探针的放置位置、测试时间等因素，以确保测量结果的准确性和可靠性。
绝缘电阻表原理的应用范围非常广泛，包括电力、通信、仪表、电气化铁路、石油、化工等各个领域。
- 1 -。
兆欧表的使用及注意事项
㈡对电压范围的选择
因为绝缘电阻表在使用时，实际加在绝缘电阻上的电压低于 手摇发电机发出的电压，所以选用绝缘电阻表的电压范围时，绝 缘电阻表电压一般应高于被测物的额定电压，并照顾到不损坏被 测物，这样才能测试出被测物是否能在额定电压下达到必要的绝 缘电阻值。 按常规，当测量额定电压500V以上绕组的绝缘电阻时，应使 用1000V绝缘电阻表；当测量额定电压不到500V绕组的绝缘电阻 时，应使用500V绝缘电阻表；对于有规程规定的，应以规程为准。 测量额定电压380V以下发电机绕组的绝缘电阻，用1000V绝 缘电阻表；测量电力变压器以及500V以上的发电机、电动机绕组 的绝缘电阻，用1000~2500V绝缘电阻表；测量额定电压500V以 内电气设备的绝缘电阻时，可以采用1000V绝缘电阻表；测量额 定电压500V以上电气设备绝缘电阻时，可使用2500V绝缘电阻表. 不同额定电压绝缘电阻表的使用范围见下表。
一、绝缘电阻表的基本概念
㈠绝缘电阻表的用途： 绝缘电阻表又叫摇表、兆欧表等，是一 种测量电器设备及电路绝缘电阻的仪 表。 ㈡绝缘电阻表的结构与工作原理： 绝缘电阻表表主要由三个部分组成：手 摇直流发电机（有的用交流发电机加 整流器）、磁电式流比计及接线桩 （接线端钮 L 、接地端钮 E 、屏蔽端钮 G），包含外壳、刻度盘、接线柱、发 电机摇柄、表盖和提手等部分。 在外 壳上有“L”端，通过壳内测量机构的 线圈与手摇发电机的负极相连； “E” 端，与壳内发电机的正极相连，供测 量时接地用； “G”端,称为屏蔽端， 它直接与壳内发电机负极相连。
四、绝缘电阻表的使用注意事项
3 、摇动手柄的转速要均匀，一般规定为 120 转／分钟，允 许有±20％的变化，最多不应超过±25％。通常都要摇动 一分钟后，待指针稳定下来再读数。如被测电路中有电容 时，先持续摇动一段时间，让兆欧表对电容充电，指针稳 定后再读数，测完后先拆去接线，再停止摇动。若测量中 发现指针指零，应立即停止摇动手柄。 4 、测量完毕，应对设备充分放电，否则容易引起触电事故。
绝缘阻抗（IR）测试器的应用及原理
绝缘阻抗测试仪是用来测量绝缘电阻大小的仪器，基本上绝缘电阻测试方式是施加一固定电压于待测物相互隔离的两端点上，而电阻的量测范围从几百KΩ到几GΩ量测，客户在使用上会搭配绝缘电阻下限的设定，使产品符合安规测试要求，而仪器有宽的量程范围，可以正确的量测出被测物实际的电阻值，对于一般要求高品质、高规格的厂家，在做绝缘阻抗测试时可以从产品平均的测试范围设定一个限值，不仅使产品符合安规最低的测试要求，更可对所生产的产品作出更加严格的把关。
按照目前国际上通用的执行绝缘阻抗测试标准，一般是用直流500V 或1000V 去测试被测物的绝缘性能的好坏，然后用绝缘阻抗的大小来量化的评估被测物绝缘性能。
绝缘阻抗测试的好处是可以对产品的绝缘性能，可以一目了然的给产品的设计者、生产者对于产品的材料、工艺结构等马上给出其一个非常直观的结果，原则上越大越好。
但是，绝缘阻抗测试的缺点也是显而易见的，即绝缘阻抗测试结果的重复性很差，且测试的值越高越会受到外在因素的影响，当然，这也跟测试器本身的设计有关，好的仪器这一点会好些。
我们知道，绝缘阻抗测试的电压一般是直流500V 或者1000V ，这相当于测试一个直流耐压测试，仪器在这个电压下面，量测出一个电流值，然后通过内部的线路计算，将这个电流放大，最后通过欧姆定律：R ＝U/I ，其中U 就是测试的500V 或者1000V ，而I 就是在这个电压下的漏电流，根据耐压测试经验我们可以了解到，这个电流都是非常小的，一般都是小于1μA 。
由上面可以看出，绝缘阻抗测试的原理，和耐压测试完全一样，只不过是欧姆定律的另外表述，耐压测试使用漏电流来表述被测物的绝缘性能，而绝缘阻抗则是用电阻。
目前任何的耐压测试器的基本功能，都是监测被测物到地的泄漏电流。
泄漏电流过大通常表明被测物存在缺陷。
高压测试所采用的电路，预先为过大电流设定了断路电流。
当泄漏电流超过断路电流时，高压测试器进入故障模式来告知操作人员被测物存在故障，仪器会自动切断高压输出，一般情况下还会在量测范围内指示出该电流的大小。
绝缘电阻表的结构组成
绝缘电阻表的结构组成绝缘电阻表又称兆欧表、摇表、梅格表。
绝缘电阻表主要由三部分组成。
是直流高压发生器，用以产生一直流高压。
第二是测量回路。
第三是显示。
（1）直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。
种手摇发电机式。
目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
另一个方法是用线性电流表作为测量和显示。
前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。
当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。
这样就达到了非线性的矫正。
一般兆欧表表头的阻值显示需要跨几个数量级。
但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。
从而达到在小电阻值时产生分流作用。
在高电阻时不产生分流，从而使阻值显示达到几个数量级。
随着电子技术及计算机技术的发展，数显表逐步取代指针式仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 绝缘电阻表与接地电阻测试仪
模块1：绝缘电阻表的结构和测量原理（TYBZ01107001）
【模块描述】本模块包含绝缘电阻表的结构和测量原理。
通过结构介绍和原理讲解，掌握绝缘电阻表的分类、模拟和数字绝缘电阻表的结构和测量原理。
【正文】
绝缘电阻表的检定是强制检定项目。
绝缘电阻表实际使用相当广泛，并直接关系到电气设备的正常运行和工作人员的人身安全。
一、绝缘电阻表分类： 1．按结构原理分：
（1) 手摇式兆欧表：测试电压有100V ～2500V ，量程上限达2500M Ω，应用广泛。
但操 作费力，测量准确度低（受手摇速度、刻度非线性、倾斜角度影响），输出电流小，抗反击能力弱，不适合变压器等大型设备的测量。
但因其价格低廉，不仅未被取代，仍有一定市场。
（2） 数字式绝缘电阻表：测量电路中有了数字集成电路以后，手摇式兆欧表被数字 式绝缘电阻表取代。
单片机的发展使得数字式兆欧表又更加智能化，计时、计算、储存一并完成。
测试电压在5000V 以上有了10000V ，甚至15000V ，可直接读取吸收比和极化指数，测量上限达到100T Ω以上，有自放电回路，抗反击能力强，在电力系统得到广泛应用。
二、指针式兆欧表的结构及工作原理 1．指针式兆欧表的结构
指针式兆欧表是由一台手摇直流发电机和电磁式比率表组成。
指针式兆欧表的测量机构是电磁式比率表，由磁路、电路、指针等部分组成。
磁路部分由永久磁铁、极掌、圆柱形铁芯等构成。
电路部分由两个可动的线圈构成。
可动线圈成丁字形交叉放置，且共同固定在转动轴上。
当通入电流后，两个动圈内部的电流方向相反。
手摇直流发电机一般由发电机、摇动手柄、传动齿轮等组成。
发电机的容量很小，但能产生较高的电压。
常见的电压等级有100V 、250V 、500V 、1000V 、2500V 等。
发电机发出的电压越高，测量绝缘电阻值的范围越大。
2．指针式兆欧表的工作原理
电路部分有两个可动的线圈。
可动线圈2通过限流电阻，与发电机串联；被测绝缘电阻X R 与可动线圈1及发电机相串联。
当线圈通电时，可动线圈1的电流1I 和气隙磁场相互作用，产生转动力矩1M ，可动线圈2的电流2I 与气隙磁场相互作用，产生转动力矩2M 。
但它们方向相反，其中1M 为转动力矩，2M 则为反作用力矩。
指针的偏转角只决定于两只可动线圈电流的比值，和其他因素无关。
被测绝缘电阻X R 不同时，1I 则不同，而2I 基本不变，因此指针有不同的偏转角。
由于这种仪表的结构中没有产生反作用力矩的游丝，所以，在使用之前仪表的指针可随意停在标尺的任意位置上。
手摇发电机发出电压的高低，随手摇速度快慢而异。
手摇发电机发出的电压不稳定，但是，由于指针偏转角决定于两个可动线圈电流的比值，故指针不会因手摇速度不同而停留在不同的位置，指示不同的X R 值。
这是因为手摇速度慢时，1I 减小，2I 也同时按比例减小，始终保持电流的比值不变，这样指针偏转角也就保持一定。
三、数字式绝缘电阻表的工作原理
数字式绝缘电阻表利用电子电路，采用DC/DC 变换技术，产生直流高压电源，施加在被试品上，采用电流电压法测量原理，采集流经试品的电流，进行分析处理，再变换成相应
的绝缘电阻值，由模拟式指针表头或数字表显示。
数字式绝缘电阻表的测量原理见图TYBZ01107001-1。
R x
R
R E R 图TYBZ01107001-1 数字绝缘电阻表原理图
图中Rx 为等效试品的绝缘电阻；Ro 为采样电阻，Rm 为用作限流和滤波的附加电阻； 两者组成采样电路；Es 表示高压测试电源电势，Ri 为其等效内阻。
测试电源输出正端接E ，负端接G ，测量采样电阻串接于G 、L 之间，L 端钮输出负高压，G 的电位接近于负高压。
随着科学技术的发展，计算机技术的普及，数字式绝缘电阻表与以往的指针式兆欧表有了很大的不同，一块表有两个或两个以上的输出电压、有二个以上的输出短路电流，可以根据不同的试品对电流和电压进行相应的调整，可以显示时间、绝缘电阻值，对吸收比和极化指数进行计算后显示，对上述数据可以在机器内进行记录存储。
同时这些参数还可以通过RS232或USB 接口输出到计算机进行处理和保存。
数字式绝缘电阻表还有放电回路，能自动对被试品放电，不怕被试品电流反击。
数字式绝缘电阻表的原理框图见图TYBZ01107001-2。
E
L
G
图TYBZ01107001-2 数字式绝缘电阻表的原理框图
从图中可知，数字式绝缘电阻表的工作过程为：经按键操作，启动直流高压源给被测试品供电，通过电阻分压器取得电压取样信号，通过与试品串联的电流取样电阻得到电流信号，电流和电压信号经信号处理，通过A/D 转换装置送入微处理器进行数据处理，并将处理
结果传送给显示屏显示，完成整个测量过程。
【思考与练习】
1．为什么指针式兆欧表使用前指针会停留在标尺的任意位置上。
2．画出数字式绝缘电阻表的测量原理图。
3．简述数字式绝缘电阻表的工作过程。
