74系列芯片的型号区别与功能
74系列芯片的型号区别与功能略表
74系列芯片的型号区别与功能略表2010-05-3116:3974HC/LS/HCT/F 系列芯片的区别：1、LS 是低功耗肖特基，HC 是高速COMS。
LS 的速度比HC 略快。
HCT 输入输出与LS 兼容，但是功耗低；F 是高速肖特基电路；2、LS 是TTL 电平，HC 是COMS 电平。
3、LS 输入开路为高电平，HC 输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS 输出下拉强上拉弱，HC 上拉下拉相同。
5、工作电压不同，LS 只能用5V，而HC 一般为2V 到6V；而HCT 的工作电压一般为4.5V～5.5V。
6、电平不同。
LS 是TTL 电平，其低电平和高电平分别为0.8和V2.4，而CMOS 在工作电压为5V 时分别为0.3V 和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS 一般高电平的驱动能力为5mA，低电平为20mA；而CMOS 的高低电平均为5mA；8、CMOS 器件抗静电能力差，易发生栓锁问题，所以CMOS 的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS 电路的74系列，该系列可分为3大类：.HC 为COMS 工作电平；.HCT 为TTL 工作电平，可与74LS 系列互换使用；.HCU 适用于无缓冲级的CMOS 电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V 就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5-8/8AHCT COMS/TTL 8.5-8/8HC COMS 25-8/8HCT COMS/TTL 25-8/8ACT COMS/TTL 10-24/24PD FC r e a t e ! 4 T r i al w ww .nua n ce.c o mF TTL 6.5-15/64ALS TTL 10-15/64LS TTL 18-15/24注：同型号的74系列、74HC 系列、74LS 系列芯片，逻辑功能上是一样的。
74芯片大全
74芯片大全74芯片是一种常用的集成电路芯片，广泛应用于电子设备中。
本文将介绍一些常见的74芯片及其功能。
1. 74LS00 NAND闸门芯片：具有四个独立的两输入与非门，可用于逻辑门电路的设计与实现。
2. 74LS02 NOR闸门芯片：包含四个独立的两输入或非门，可用于逻辑门电路的搭建。
3. 74LS08 AND闸门芯片：包含四个独立的两输入与门，可用于逻辑门电路的组成。
4. 74LS32 OR闸门芯片：具有四个独立的两输入或门，用于逻辑门电路的设计。
5. 74LS74 双D触发器芯片：有两个D触发器，可用于时序电路的设计，如计数器、寄存器等。
6. 74LS86 XOR闸门芯片：含有四个两输入异或门，用于逻辑电路的设计。
7. 74LS138 3-8译码器芯片：具有三线至八线译码功能，用于地址选择和数据路复用。
8. 74LS151 8-1数据选择器芯片：有8个输入端和一个输出端，用于信号选择和数据传输。
9. 74LS161 4位二进制计数器芯片：可进行4位二进制计数和复位操作，适用于数字计数电路。
10. 74LS245 缓冲转换芯片：用于逻辑电平转换和信号缓冲，能够提供高电平和低电平的接口。
11. 74LS373 透明锁存器芯片：用于数据暂存和传输，可实现数据的存储和保持。
12. 74LS595 移位寄存器芯片：通过串行输入和并行输出，实现数据移位和存储的功能。
13. 74LS688 8位比较器芯片：用于比较两个8位二进制数的大小，并生成相应的输出信号。
14. 74LS139 双3-8译码器芯片：包含双3-8译码器，可实现高级逻辑电路的设计和实现。
15. 74LS240 缓冲器芯片：用于数据传输和信号缓冲，具有高驱动能力和低输出电平。
以上是一些常见的74芯片及其功能介绍。
这些芯片的功能多样，广泛应用于逻辑电路、计算机系统、通信设备、控制系统等领域中。
通过合理使用这些芯片，可以设计出高性能的电子设备和电路。
74系列芯片功能总汇汇总
1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，he —般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC —般为2V到6V ;而HCT 的工作电压一般为4.5V〜5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4 , 而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL,但反过来是不行的7、驱动能力不同，LS 一般高电平的驱动能力为5mA，低电平为20mA ;而CMOS的高低电平均为5mA ;8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：74 XX （标准型）；74LS XX （低功耗肖特基）；74ALS xx （先进低功耗肖特基）；74AS xx（先进肖特基）；74F xx （咼速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的。
产品系列电平典型传输延迟ns最大驱动电流（-loh/Lol）mA AHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。
74HC系列芯片的区别
74HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS 可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
数字集成电路74LS74ASL74HC74HCT74F系列芯片的区别
数字集成电路74LS/74ASL/74HC/74HCT/74F系列芯片的区别1、LS是低功耗肖特基，其改进型为先进低功耗肖特基TTL，即74ALS系列，它的性能比74LS更好。
HC是高速COMS，具有CMOS的低功耗和相当于74LS高速度的性能，属于一种高速低功耗产品。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F 是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc一般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
9、上述两者的工作频率都在30mHz以下，74ALS略高，可达50mHz。
但它们的工作电压却大不相同：74LS系列为5V，74HC系列为2~6V。
10、扇出能力：74LS系列为20，而74HC系列在直流时则高达1000以上，但在交流时很低，由工作频率决定。
74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。
LS、HC二者高电平低电平定义不同，HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。
LS规定高电平为2.0V，低电平为0.8V。
带负载特性不同。
HC上拉下拉能力相同，LS上拉弱而下拉强。
输入特性不同。
HC输入电阻很高，输入开路时电平不定。
LS输入内部有上拉，输入开路时为高电平。
================================CD是harris的前缀，SN是TI的前缀。
74系列芯片的型号区别与功能
74HC/LS/HCT/F系列芯片的区别：1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc一般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns最大驱动电流(-Ioh/Lol)mAAHC CMOS8.5-8/8AHCT COMS/TTL8.5-8/8HC COMS25-8/8HCT COMS/TTL25-8/8ACT COMS/TTL10-24/24F TTL6.5-15/64ALS TTL10-15/64LS TTL18-15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74LS系列芯片简介
红色标记为实验室有的芯片74系列芯片的型号区别与功能略表2010-05-31 16:3974HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC 是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS 电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
系列芯片的型号区别与功能
系列芯片的型号区别与功能Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】74系列集成电路大致可分为6大类：.74××（法式型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（进步前辈低功耗肖特基）；.74AS××（进步前辈肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，事实上芯片。
该系列可分为3大类：.HC为COMS电平；.HCT为TTL电平,可与74LS系列互换行使；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只消后边的标号雷同，其逻辑功效和管脚摆列就雷同。
依据不同的条件和不同类型的74系列产品，例如电路的供电电压为3V就应拣选74HC系列的产品系列电平典型传输耽误ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS -8/8AHCT COMS/TTL -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功效上是一样的。
74LSxx的行使证据倘使找不到的话，可参阅74xx或74HCxx的行使证据。
有些原料里蕴涵了几种芯片，如74HC161原料里蕴涵了74HC160、74HC161、74HC162、74HC163四种芯片的原料。
找不到某种芯片的原料时，可试着观察一下临近型号的芯片原料。
74HC的速度比4000系列快，引脚与法式74系列兼容 4000系列的优点是有的型号可就业在+15V 。
新产品最好不消LS。
功效略表74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输入反相缓冲器/驱动器(oc30v)74HC07 六高压输入缓冲器/驱动器(oc30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门 (oc)74HC16 六高压输入反相缓冲器/驱动器(oc15v) 74HC17 六高压输入缓冲器/驱动器(oc15v)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 耽误电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输入) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输入)74HC39 2输入四或非缓冲器(集电极开路输入) 74HC40 4输入双与非缓冲器74HC41 b . c .d-十进制计数器74HC42 4线-10线译码器(b . c .d输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 b . c .d-十进制译码器/驱动器74HC46 b . c .d-七段译码器/驱动器74HC47 b . c .d-七段译码器/驱动器74HC48 b . c .d-七段译码器/驱动器74HC49 b . c .d-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展) 74HC51 双二路2-2输入与或非门74HC51 二路3-3输入二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展) 74HC53 四路2-2-3-2输入与或非门(可扩展) 74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入高潮沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带消除拂拭端)74HC74 正沿触发双d型触发器(带预置端和消除拂拭端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和消除拂拭端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端公共消除拂拭端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(急迅进位)74HC83 4位二进制全加器(急迅进位)74HC84 16位随机存取存储器74HC85 4位数字较量器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位存放器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位存放器(异步)74HC95 4位移位存放器(并行io)74HC96 5位移位存放器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带消除拂拭端)74HC106 负沿触发双j-k主从触发器(带预置消除拂拭时钟) 74HC107 双j-k主从触发器(带消除拂拭端)74HC108 双j-k主从触发器(带预置消除拂拭时钟)74HC109 双j-k触发器(带置位消除拂拭正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和消除拂拭端) 74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端共消除拂拭端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带消除拂拭端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输入)74HC126 四总线缓冲门(三态输入)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发) 74HC133 13输入端与非门74HC134 12输入端与门(三态输入)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 b . c .d-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据拣选器(反补输入) 74HC151 8选1数据拣选器(互补输入) 74HC152 8选1数据拣选器多路开关74HC153 双4选1数据拣选器/多路拣选器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输入)74HC156 双2-4译码器/分配器(集电极开路输入)74HC157 四2选1数据拣选器/多路拣选器74HC158 四2选1数据拣选器(反相输入)74HC160 可预置b . c .d计数器(异步消除拂拭)74HC161 可预置四位二进制计数器(并消除拂拭异步) 74HC162 可预置b . c .d计数器(异步消除拂拭)74HC163 可预置四位二进制计数器(并消除拂拭异步) 74HC164 8位并行输入串行移位存放器74HC165 并行输入8位移位存放器(补码输入)74HC166 8位移位存放器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4存放器堆74HC171 四d触发器(带消除拂拭端)74HC172 16位存放器堆74HC173 4位d型存放器(带消除拂拭端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位存放器74HC179 四位通用移位存放器74HC180 九位奇偶发作/校验器74HC181 算术逻辑单元/功效发生器74HC182 先行进位发生器74HC183 双保存进位全加器74HC184 b . c .d-二进制转换器74HC185 二进制-b . c .d转换器74HC190 同步可逆计数器(b . c .d二进制)74HC191 同步可逆计数器(b . c .d二进制)74HC192 同步可逆计数器(b . c .d二进制)74HC193 同步可逆计数器(b . c .d二进制)74HC199 八位移位存放器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线摄取器(反码三态输入) 74HC241 八缓冲器/线驱动器/线摄取器(原码三态输入) 74HC242 八缓冲器/线驱动器/线摄取器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线摄取器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据拣选器(三态输入)74HC253 双四选1数据拣选器(三态输入)74HC256 双四位可寻址锁存器74HC257 四2选1数据拣选器(三态输入)74HC258 四2选1数据拣选器(反码三态输入) 74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输入元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节oc)74HC271 2048位rom (256位八字节oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先存放器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位存放器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位存放器(三态输入)74HC348 8-3线优先编码器(三态输入)74HC352 双四选1数据拣选器/多路转换器74HC353 双4-1线数据拣选器(三态输入)74HC354 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC355 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC356 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC357 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位存放器74HC396 八位存储存放器74HC398 四2输入端多路开关(双路输入)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器集电极开路74HC441 四3方向总线收发器集电极开路74HC442 四3方向总线收发器三态输入74HC443 四3方向总线收发器三态输入74HC444 四3方向总线收发器三态输入74HC445 b . c .d-十进制译码器/驱动器三态输入74HC446 无方向限制的双总线收发器74HC448 四3方向总线收发器三态输入74HC449 无方向限制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位存放器74HC590 带输入存放器的8位二进制计数器74HC591 带输入存放器的8位二进制计数器74HC592 带输入存放器的8位二进制计数器74HC593 带输入存放器的8位二进制计数器74HC594 带输入锁存的8位串入并出移位存放器74HC595 8位输入锁存移位存放器74HC596 带输入锁存的8位串入并出移位存放器74HC597 8位输入锁存移位存放器74HC598 带输入锁存的并入串出移位存放器74HC599 带输入锁存的8位串入并出移位存放器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送摄取器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输入)74HC641 同相8总线收发器集电极开路74HC642 同相8总线收发器集电极开路74HC643 8位三态总线发送摄取器74HC644 真值反相8总线收发器集电极开路74HC645三态同相8总线收发器74HC646 八位总线收发器存放器74HC647 八位总线收发器存放器74HC648 八位总线收发器存放器74HC649 八位总线收发器存放器74HC651三态反相8总线收发器74HC652三态反相8总线收发器74HC653 反相8总线收发器集电极开路74HC654 同相8总线收发器集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4存放器堆(三态)74HC671 带输入存放的四位并入并出移位存放器74HC672 带输入存放的四位并入并出移位存放器74HC673 16位并行输入存储器16位串入串出移位存放器74HC674 16位并行输入串行输入移位存放器74HC681 4位并行二进制累加器74HC682 8位数值较量器(图腾柱输入)74HC683 8位数值较量器(集电极开路)74HC684 8位数值较量器(图腾柱输入)74HC685 8位数值较量器(集电极开路)74HC686 8位数值较量器(图腾柱输入)74HC687 8位数值较量器(集电极开路)74HC688 8位数字较量器(oc输入)74HC689 8位数字较量器74HC690 同步十进制计数器/存放器(带数选三态输入间接消除拂拭)74HC691 计数器/存放器(带多转换三态输入)74HC692 同步十进制计数器(带预置输入同步消除拂拭)74HC693 计数器/存放器(带多转换三态输入)74HC696 同步加/减十进制计数器/存放器(带数选三态输入间接消除拂拭) 74HC697 计数器/存放器(带多转换三态输入)74HC698 计数器/存放器(带多转换三态输入)74HC699 计数器/存放器(带多转换三态输入)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器。
74HC系列芯片的区别
. HC为COMS工作电平；
. HCT为TTL工作电平，可与74LS系列互换使用；
.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品
74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器
74HC374 3-STATE OCTAL D FLIPFLOP 三态D触发器
74HC393 4-BIT BINARY COUNTER 4位二进制计数器
74HC4016 QUAD ANALOG SWITCH 四路模拟量开关
74HC163 DECADE COUNTERS 十进制计数器
74HC164 SERIAL-PARALLEL SHIFT REG 串入并出
74HC165 PARALLEL-SERIAL SHIFT REG 并入串出
74HC166 SERIAL-PARALLEL SHIFT REG 串入并出
74HC/LS/HCT/F系列芯片的区别
1、 LS是低功耗肖特基，HC是高速COMS。LS的速度比HC略快。HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；
2、 LS是TTL电平，HC是COMS电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。LS 却没有这个要求
7430 8-INPUT NAND GATES 八输入端与非门
7432 QUAD 2-INPUT OR GATES 二输入或门
74LS系列芯片简介
红色标记为实验室有的芯片74系列芯片的型号区别与功能略表2010-05-31 16:3974HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC 是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS 电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74HC、LS、HCT、F的区别
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 - 24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24LVCACSLC注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74系列芯片功能大全解析
74系列芯片功能大全解析1.74LS00-四个二输入与门：该芯片包含了四个二输入与门，每个门具有两个输入引脚和一个输出引脚。
当所有输入引脚同时为高电平时，输出引脚才会输出高电平。
2.74LS04-六个反相器：该芯片包含了六个反相器，也称为非门。
所有输入引脚和输出引脚均为高电平或低电平之间的互补。
3.74LS08-四个二输入与非门：该芯片包含了四个二输入与非门。
与与门不同的是，当所有输入引脚同时为高电平时，输出引脚输出低电平。
4.74LS32-四个二输入或门：该芯片包含了四个二输入或门。
当任意一个或多个输入引脚为高电平时，输出引脚会输出高电平。
5.74LS86-四个二输入异或门：该芯片包含了四个二输入异或门。
当任意一个输入引脚为高电平时，输出引脚输出高电平。
当所有输入引脚均为低电平或均为高电平时，输出引脚输出低电平。
6.74LS74-双D触发器：该芯片包含了两个D触发器。
D触发器是最常见的触发器类型之一，具有时钟信号、输入信号和输出信号三个引脚。
7.74LS138-三到八译码器：该芯片可以将三个二进制输入信号转换为八个输出信号，用于选择特定的输出。
8.74LS151-八输入数据选择器：该芯片可以选择八个输入信号中的一个进行输出。
9.74LS161-二进制计数器：该芯片可以实现二进制计数功能，根据时钟信号和控制信号的输入，将输出信号从0000（0）到1111（15）递增。
10.74LS245-八位双向总线收发器：该芯片可以实现八位数据的双向传输，可用于数据总线的驱动和接收。
这只是74系列芯片中的一小部分常用功能，还有很多其他功能的芯片，如时钟发生器、计时器、多路复用器等。
这些芯片广泛应用于数字电子系统的设计和实现中，可以帮助实现各种数字逻辑功能，提高电路的灵活性和可扩展性。
74HC74LS74HC74TF系列芯片的区别
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品74HC的速度比4000系列快，引脚与标准74系列兼容，4000系列的好处是有的型号可工作在+15V 。
新产品最好不用LSLV - 低电压系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24LVCACSLC注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74系列芯片
74系列芯片74系列芯片是一种常用的逻辑集成电路系列，由美国德州仪器（TI）公司开发。
该系列芯片由几十种不同功能的逻辑门、触发器、计数器和其他数字逻辑元件组成。
这系列芯片广泛用于数字电子系统中，如计算机、通信设备、工业自动化设备、家电等。
首先，74系列芯片有很多种不同的型号，如74LS、74HC、74HCT、74ACT、74ABT等，每种型号具有不同的特性和工作电压范围。
其中，74LS系列芯片在5V供电电压下工作，属于低功耗系列。
74HC、74HCT系列芯片在静态功耗上比74LS系列芯片低，而且能直接接收CMOS电平输入。
74ACT、74ABT系列芯片在高速操作和输入电压范围上有所改进，能适应更广泛的应用场景。
其次，74系列芯片常用的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
逻辑门可以接受多个输入信号，并根据预定的逻辑函数输出相应的结果。
逻辑门的输入和输出采用三态（高电平、低电平、高阻态）逻辑输出，可以方便地与其他逻辑门串联或者并联。
另外，74系列芯片还包含了各种触发器和计数器。
触发器是一种能够存储和延迟输入信号的逻辑元件，常见的触发器有RS、D、JK和T触发器。
计数器是一种能够进行数字计数的逻辑元件，常见的计数器有二进制和BCD计数器。
这些触发器和计数器在数字电路中起到了重要的作用，可以用于存储数据、控制时序和实现状态机等功能。
此外，74系列芯片还具有一些其他的功能和特性。
例如，74LS系列芯片在输出端具有较低的输出电平，能够提供更好的驱动能力。
74HC系列芯片具有广泛的工作温度范围，可以应对各种环境条件。
74ABT系列芯片具有较高的驱动能力和较快的传输速度，适用于需求高速操作的应用场景。
总之，74系列芯片作为一种常用的逻辑集成电路系列，具有丰富的功能和特性，广泛应用于数字电子系统中。
它们能够实现逻辑运算、数据存储和时序控制等功能，为数字电路的设计和开发提供了丰富的选择。
74HC系列芯片的区别（DOC）
74HC系列芯片的区别（DOC）74HC/LS/HCT/F系列芯片的区别：1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT 输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS 可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74HC系列芯片的区别
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24LVCACSLC注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74系列芯片功能总汇
74HC/LS/HCT/F 系列芯片的区别1、LS是低功耗肖特基，HC是髙速COMSo L的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COM电平。
3、LS输入开路为高电平，HC输入不允许开路，he 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V,而HC-般为2V到6V;而HCT的工作电压一般为4.5V? 5. 5V O6、电平不同。
LS是TTL电平，其低电平和高电平分别为0. 8和V2. 4, 而CMO 在工作电压为5V时分别为0. 3V和3. 6V,所以CMO可以驱动TTL, 但反过来是不行的7、驱动能力不同，LS-般高电平的驱动能力为5mA低电平为20mA而CMO的高低电平均为5mA& CMO器件抗静电能力差，易发生栓锁问题，所以CMO的输入脚不能直接接电源。
74 系列集成电路大致可分为6 大类：74XX （标准型）；74LSX X （低功耗肖特基）；74SX X （肖特基）；74ALSX X （先进低功耗肖特基）；74ASX X （先进肖特基）；74FXX （高速）。
近年来还出现了髙速CMO电路的74系列，该系列可分为3大类:HC为COM工作电平；HCT为TTLX作电平，可与74LS系列互换使用；HCI适用于无缓冲级的CMO电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的。
产品系列电平典型传输延迟ns最大驱动电流(-loh/Lol )mA AHC CMOS8.5-8/8AHCT COMS/TTL8.5-8/8HC COMS25-8/8HCT COMS/TTL25-8/8ACT COMS/TTL10-24/24F TTL 6.5-15/64ALS TTL10-15/64LS TTL18-15/24注：同型号的74系1、74HC系列、74LS系列芯片，逻辑功能上是一样的74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

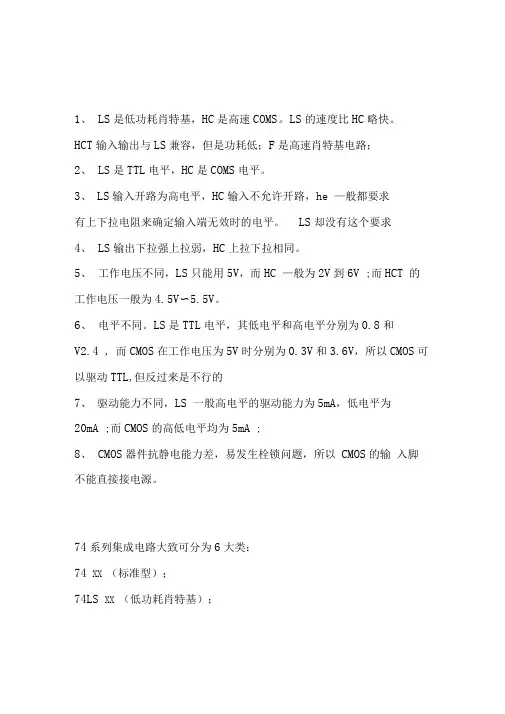

74系列集成电路大致可分为6大类：.74××（法式型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（进步前辈低功耗肖特基）；.74AS××（进步前辈肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，事实上芯片。
该系列可分为3大类：.HC为COMS电平；.HCT为TTL电平,可与74LS系列互换行使；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只消后边的标号雷同，其逻辑功效和管脚摆列就雷同。
依据不同的条件和不同类型的74系列产品，例如电路的供电电压为3V就应拣选74HC系列的产品系列电平典型传输耽误ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功效上是一样的。
74LSxx的行使证据倘使找不到的话，可参阅74xx或74HCxx的行使证据。
有些原料里蕴涵了几种芯片，如74HC161原料里蕴涵了74HC160、74HC161、74HC162、74HC163四种芯片的原料。
找不到某种芯片的原料时，可试着观察一下临近型号的芯片原料。
74HC的速度比4000系列快，引脚与法式74系列兼容4000系列的优点是有的型号可就业在+15V 。
新产品最好不消LS。
功效略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输入反相缓冲器/驱动器(oc30v)74HC07 六高压输入缓冲器/驱动器(oc30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输入反相缓冲器/驱动器(oc15v) 74HC17 六高压输入缓冲器/驱动器(oc15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 耽误电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输入) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输入) 74HC39 2输入四或非缓冲器(集电极开路输入) 74HC40 4输入双与非缓冲器74HC41 b . c .d-十进制计数器74HC42 4线-10线译码器(b . c .d输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 b . c .d-十进制译码器/驱动器74HC46 b . c .d-七段译码器/驱动器74HC47 b . c .d-七段译码器/驱动器74HC48 b . c .d-七段译码器/驱动器74HC49 b . c .d-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展) 74HC51 双二路2-2输入与或非门74HC51 二路3-3输入二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展) 74HC53 四路2-2-3-2输入与或非门(可扩展) 74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入高潮沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带消除拂拭端)74HC74 正沿触发双d型触发器(带预置端和消除拂拭端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和消除拂拭端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端公共消除拂拭端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(急迅进位)74HC83 4位二进制全加器(急迅进位)74HC84 16位随机存取存储器74HC85 4位数字较量器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位存放器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位存放器(异步)74HC95 4位移位存放器(并行io)74HC96 5位移位存放器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带消除拂拭端)74HC106 负沿触发双j-k主从触发器(带预置消除拂拭时钟)74HC107 双j-k主从触发器(带消除拂拭端)74HC108 双j-k主从触发器(带预置消除拂拭时钟)74HC109 双j-k触发器(带置位消除拂拭正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和消除拂拭端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端共消除拂拭端和时钟端)74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带消除拂拭端) 74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输入)74HC126 四总线缓冲门(三态输入)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输入)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 b . c .d-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据拣选器(反补输入)74HC151 8选1数据拣选器(互补输入)74HC152 8选1数据拣选器多路开关74HC153 双4选1数据拣选器/多路拣选器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输入)74HC156 双2-4译码器/分配器(集电极开路输入)74HC157 四2选1数据拣选器/多路拣选器74HC158 四2选1数据拣选器(反相输入)74HC160 可预置b . c .d计数器(异步消除拂拭)74HC161 可预置四位二进制计数器(并消除拂拭异步) 74HC162 可预置b . c .d计数器(异步消除拂拭)74HC163 可预置四位二进制计数器(并消除拂拭异步) 74HC164 8位并行输入串行移位存放器74HC165 并行输入8位移位存放器(补码输入)74HC166 8位移位存放器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4存放器堆74HC171 四d触发器(带消除拂拭端)74HC173 4位d型存放器(带消除拂拭端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位存放器74HC179 四位通用移位存放器74HC180 九位奇偶发作/校验器74HC181 算术逻辑单元/功效发生器74HC182 先行进位发生器74HC183 双保存进位全加器74HC184 b . c .d-二进制转换器74HC185 二进制-b . c .d转换器74HC190 同步可逆计数器(b . c .d二进制)74HC191 同步可逆计数器(b . c .d二进制)74HC192 同步可逆计数器(b . c .d二进制)74HC193 同步可逆计数器(b . c .d二进制)74HC199 八位移位存放器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线摄取器(反码三态输入) 74HC241 八缓冲器/线驱动器/线摄取器(原码三态输入) 74HC242 八缓冲器/线驱动器/线摄取器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线摄取器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据拣选器(三态输入)74HC253 双四选1数据拣选器(三态输入)74HC256 双四位可寻址锁存器74HC257 四2选1数据拣选器(三态输入)74HC258 四2选1数据拣选器(反码三态输入)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输入元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节oc)74HC271 2048位rom (256位八字节oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先存放器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位存放器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位存放器(三态输入)74HC348 8-3线优先编码器(三态输入)74HC352 双四选1数据拣选器/多路转换器74HC353 双4-1线数据拣选器(三态输入)74HC354 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC355 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC356 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC357 8输入端多路转换器/数据拣选器/存放器三态补码输入74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位存放器74HC396 八位存储存放器74HC398 四2输入端多路开关(双路输入)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器集电极开路74HC441 四3方向总线收发器集电极开路74HC442 四3方向总线收发器三态输入74HC443 四3方向总线收发器三态输入74HC444 四3方向总线收发器三态输入74HC445 b . c .d-十进制译码器/驱动器三态输入74HC446 无方向限制的双总线收发器74HC448 四3方向总线收发器三态输入74HC449 无方向限制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位存放器74HC590 带输入存放器的8位二进制计数器74HC591 带输入存放器的8位二进制计数器74HC592 带输入存放器的8位二进制计数器74HC593 带输入存放器的8位二进制计数器74HC594 带输入锁存的8位串入并出移位存放器74HC595 8位输入锁存移位存放器74HC596 带输入锁存的8位串入并出移位存放器74HC597 8位输入锁存移位存放器74HC598 带输入锁存的并入串出移位存放器74HC599 带输入锁存的8位串入并出移位存放器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送摄取器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输入)74HC641 同相8总线收发器集电极开路74HC642 同相8总线收发器集电极开路74HC643 8位三态总线发送摄取器74HC644 真值反相8总线收发器集电极开路74HC645三态同相8总线收发器74HC646 八位总线收发器存放器74HC647 八位总线收发器存放器74HC648 八位总线收发器存放器74HC649 八位总线收发器存放器74HC651三态反相8总线收发器74HC652三态反相8总线收发器74HC653 反相8总线收发器集电极开路74HC654 同相8总线收发器集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4存放器堆(三态)74HC671 带输入存放的四位并入并出移位存放器74HC672 带输入存放的四位并入并出移位存放器74HC673 16位并行输入存储器16位串入串出移位存放器74HC674 16位并行输入串行输入移位存放器74HC681 4位并行二进制累加器74HC682 8位数值较量器(图腾柱输入)74HC683 8位数值较量器(集电极开路)74HC684 8位数值较量器(图腾柱输入)74HC685 8位数值较量器(集电极开路)74HC686 8位数值较量器(图腾柱输入)74HC687 8位数值较量器(集电极开路)74HC688 8位数字较量器(oc输入)74HC689 8位数字较量器74HC690 同步十进制计数器/存放器(带数选三态输入间接消除拂拭)74HC691 计数器/存放器(带多转换三态输入)74HC692 同步十进制计数器(带预置输入同步消除拂拭)74HC693 计数器/存放器(带多转换三态输入)74HC696 同步加/减十进制计数器/存放器(带数选三态输入间接消除拂拭) 74HC697 计数器/存放器(带多转换三态输入)74HC698 计数器/存放器(带多转换三态输入)74HC699 计数器/存放器(带多转换三态输入)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器。
