电线电缆载流量及计算常用数据

电线电缆载流量及计算常用数据全文共四篇示例，供读者参考第一篇示例：电线电缆是电力传输的重要组成部分，其承载电流的能力直接影响着电力系统的安全稳定运行。

本文将介绍电线电缆的载流量及计算常用数据。

电线电缆的载流量是指其可以承受的最大电流值。

载流量取决于电线电缆的导体截面积、绝缘材料、散热情况等因素。

通常情况下，导体截面积越大的电线电缆，其载流量也越大。

而绝缘材料的导热性能和耐热性也会直接影响电线电缆的载流量。

在进行电线电缆的选型和设计时，需根据实际使用情况和需求来确定载流量。

计算电线电缆的载流量需要考虑多个参数。

最主要的参数就是电线电缆的导体截面积。

导体截面积决定了电线电缆的横截面积，直接影响着电流的传输能力。

还需要考虑导体的温升情况。

电流通过导体时会产生一定的热量，如果导体无法及时散热，则会导致温升过高，进而影响电线电缆的安全运行。

在计算载流量时，还需要考虑导体的散热情况。

除了导体截面积和散热情况，还需要考虑电线电缆的环境温度、敷设方式等因素。

环境温度过高或过低都会对电线电缆的传输和散热产生影响，因此需要在计算载流量时对环境温度进行考虑。

敷设方式也会直接影响电线电缆的载流量，过于密集的敷设会导致电线电缆的散热不良，从而影响其载流量。

在实际计算中，一般会采用电磁场有限元软件对电线电缆的载流量进行分析和计算。

通过建立电线电缆的几何模型，结合电流密度、电磁场分布等参数，可以准确地计算出电线电缆的载流量。

还可以通过电热偶温度计等仪器对电线电缆的温度进行实时监测，以确保其在安全范围内运行。

电线电缆的载流量是一个非常重要的参数，直接关系到电力系统的安全稳定运行。

在进行电线电缆的选型和设计时，需要对其载流量进行准确计算，并考虑多个因素的影响。

通过合理的载流量计算和实时监测，可以保证电线电缆在安全范围内运行，为电力系统的正常运行提供保障。

第二篇示例：电线电缆是电力传输系统中不可或缺的组成部分，其承载着电能传输的重要任务。

电缆载流量对照表及选线口诀

电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表 5 3 可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍。

如 2．5mm’导线，载流量为 2．5×9＝22．5(A)。

从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减 l，即 4×8、6×7、10×6、16×5、 25×4。

“三十五乘三点五，双双成组减点五”，说的是 35mm”的导线载流量为截面数的 3．5 倍，即 35×3．5＝122．5(A)。

从 50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减 0．5。

即 50、70mm’ 导线的载流量为截面数的 3 倍；95、 120mm”导线载流量是其截面积数的 2．5 倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如 16mm’铜线的载流量，可按 25mm2 铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

民用建筑电线电缆载流量选择标准

使用本规范中的载流量要注意的是在空气中敷设环境温度是
２电线电缆载流量数据的标准、范和手册适用分规
析
２１ＩＣ０６ — ５５３：９９和ＧＢ／１８５１ — ２０．Ｅ６３４～２１９Ｔ６９～９０２
该规范１０２条明确：本规范适用于新建、．． “ 扩建的电力工程中５０Ｖ及以下电力电缆和控制电缆的选择与敷设设计” ０ｋ。
ＡｂｔａｔＴｉｐｐｒｓｌｒａｌａａｉｅｅｎｔｎｌｔｎａｄＧＢＴ６９－１－２０，ｏｒｎｉｅｉｅｔｃｗｒｓｒｃ：ｈｓａｅｅｂｅｍｐｃｉｉｔｔａｉａｓａｄｒ／１８５５０２ｐｗｅｇｎｒｇｅｃｒｉｉｃａｃｔｓｓｏｈｏｅｅｎｌｉｅ
２４Ｇ５２７２０电力工程电缆设计规范》．Ｂ０１－０７《
４《建筑电气常用数据》４０ＤＸ１１０ —１
５《业与民用配电设计手册》第三版）工（
６《电线电缆选用手册￣１９（９９再版）福建省建筑设计院总工室编
《工业与民用配电设计手册》第三版）（电线、电缆和矿物绝缘电缆载流量见本手册表９８－４。其中表９１ — —２￣９２ —３～９３ “ ：中数据系编者计算数据，参考…” ３注表供。表９８ — —２～９３“ ：Ｏ注 …括号内载流量系编者计算数据，供参考…” 。

电缆允许载流量参考表

电缆允许载流量计算书三相电动机电流计算方法：电流=功率除以（根号3乘以电压乘以电动机的功率因素乘以电动机的效率）功率因素和效率在未知的情况下定为0.8515KW计算法为15000/380*根号3*0.85*0.85=31.6安经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

如：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500 W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²一、电缆允许载流量的计算公式1)根据《电线电缆手册》第三篇 3 .4.1 关于电缆允许载流量的计算，当已知需要传输的负载设计所需的电缆时，往往给出的是负载的功率（容量）。

输电线路的功率又分视在功率、有功功率、无功功率三种量，如果线路的电流为I（安），线路电压为U(千伏)，负载功率因数为COSφ，则有如下关系：视在功率 P S=√3 UI(千伏安)有功功率 P =√3 UICOSφ无功功率Pq=√3 UISINφP S=√ P2+Pq2I= Pq/√3 USINφP S—输电线路视在功率 P--输电线路有功功率Pq--输电线路无功功率 COSφ---负载功率因数U---输电线路电压 I---输电线路电流二、各种电缆的最高允许长期工作温度三、各种电缆的连续负荷允许载流量一、油浸纸绝缘电力电缆连续负荷允许载流量1-3千伏有外护层的三芯电缆载流量（空气敷设）电缆型号ZQ、ZLQ、ZL、ZLL导线最高允许温度80℃环境温度25℃6千伏有外护层的三芯电缆载流量（空气敷设）电缆型号ZQ、ZLQ、ZL、ZLL导线最高允许温度80℃环境温度25℃二、聚氯乙烯绝缘及护套电力电缆连续负荷允许载流量1千伏无铠装聚氯乙烯电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃1千伏聚氯乙烯铠装电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃6千伏聚氯乙烯铠装电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃三、交联聚氯乙烯绝缘电缆连续负荷允许载流量10千伏交联聚氯乙烯绝缘电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度90℃环境温度25℃。

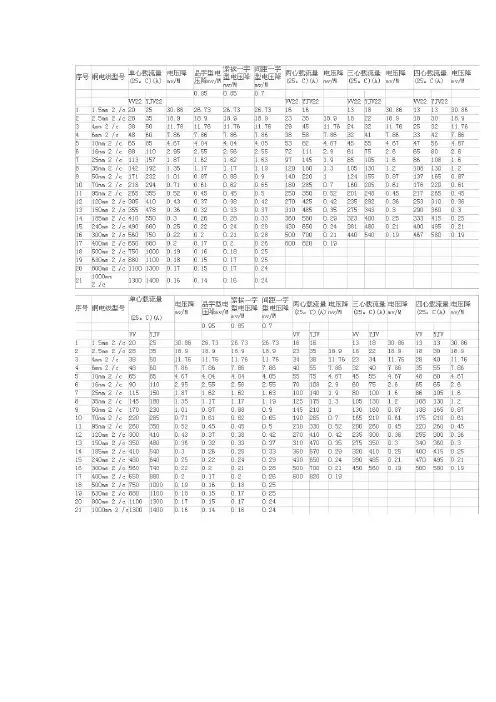

电缆载流量对照表及选线口诀.docx

电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线 ( 橡皮和塑料绝缘线 ) 的载流量 ( 安全电流 ) 不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表 5 3 可以看出：倍数随截面的增大而减小。

“ 二点五下乘以九，往上减一顺号走”说的是 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍。

如2．5mm’导线，载流量为 2 ．5×9＝22．5(A) 。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减 l ，即 4× 8、 6× 7、 10×6、16× 5、 25 ×4。

“ 三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数3．5 倍，即 35× 3． 5＝ 122．5(A) 。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减 0．5。

即 50、70mm’导线的载流量为截面数的 3 倍； 95、120mm” 导线载流量是其截面积数的 2． 5 倍，依次类推。

“ 条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于 25 ℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按 25mm2铝线计算。

各种导线的载流量通常可以从手册中查找。

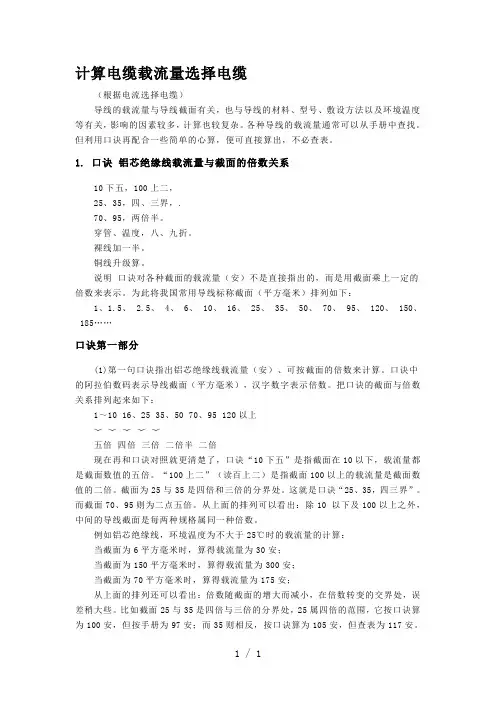

计算电缆载流量选择电缆

计算电缆载流量选择电缆（根据电流选择电缆）导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……口诀第一部分(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10 以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

电缆载流量对照表大全

电缆载流量对照表大全电缆是电力传输的重要设备，选择合适的电缆型号对于电力系统的安全和稳定运行至关重要。

下面介绍常见电力电缆的载流量，供用户参考。

但需要注意的是，具体标准还需按照各个电缆厂提供的数据为准。

一、0.6/1KV聚氯乙烯绝缘电力电缆的载流量，常用型号为VV22、VLV22型。

其中，VV22是聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，其载流量需要满足以下条件：线芯长期工作温度为70℃，环境温度为25℃，埋地深度为1000mm，土壤热阻系数为1.0m.℃/W，线芯轴间距离为S=2D。

二、常见的BVVB型、BLVVB型、RVVB型电线的载流量也需要考虑。

其中，BVVB型电线的载流量需要满足中性线截面面积同主线芯面积，BLVVB型、RVVB型电线的载流量需要按照2芯电缆数据计算，当一根线芯不载流时，其流量按2芯电缆数据计算。

三、通用橡套软电缆的载流量需要考虑450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC 型号的载流量。

其中，1中性线截面面积同主线芯面积，2、3芯电缆中一根线芯不载流时，其流量按2芯电缆数据计算。

四、阻燃电线电缆的载流量需要考虑B、R系列阻燃电线电缆的载流量。

具体载流量参数请参考相关资料。

五、最常用的交联聚氯乙烯绝缘电力电缆的载流量需要参考ZR-YJV电力电缆载流量表。

具体载流量参数请参考相关资料。

六、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量需要参考ZR-YJV、ZR-YJLV电力电缆载流量表。

具体载流量参数请参考相关资料。

七、矿物质绝缘电缆的载流量需要参考BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表。

具体载流量参数请参考相关资料。

需要注意的是，以上载流量参数仅供参考，具体标准还需按照各个电缆厂提供的数据为准，以确保电缆使用过程中参数正确，避免不必要的麻烦。

更多电缆载流量参数表可以参考相关资料。

电缆载流量对照表及选线口诀

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

电缆载流量对照表及电缆的选择

电缆载流量对照表及电缆的选择
对于电缆的载流量，可以使用电缆载流量对照表来确定适用于不同电流等级的电缆类型和规格。

这些表格通常由电缆制造商提供，并根据电流、电压以及其他因素来确定适宜的电缆选择。

在选择电缆时，以下几个因素需要考虑：
1. 载流量和电流：确定需要传输的电流大小，根据实际负载来选择电缆的载流量。

2. 电压等级：根据应用环境的电压要求，选择适应的电缆电压等级。

3. 环境条件：考虑电缆使用的环境条件，包括温度、湿度、化学物质等因素。

4. 安装方式：根据电缆的安装方式（埋地、架空、电缆沟等），选择适合的电缆结构和保护措施。

5. 功率损耗：评估电缆的功率损耗，确保在预定距离内满足要求。

6. 可靠性和寿命：考虑电缆的可靠性和寿命，选择质量可靠、经验证的品牌和型号。

7. 标准和规范：遵守适用的标准和规范，如国际电工委员会（IEC）标准、美国电气和电子工程师协会（IEEE）标准等。

请注意，电缆选择需要根据具体的应用和工程要求来进行，建议咨询专业电气工程师或参考相关电缆选择指南和技术手册，以确保正确选择适合的电缆类型和规格。

电缆面积承载电流及选配方法

电线电缆规格型号表2011-02-10电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR 与 RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR 大于等于0.75平方毫米的名称为RVVP.SYV 与 SYWV 区别： SYV是视频传输线用聚乙烯绝缘。

SYWV是射频传输线，物理发泡绝缘。

用于有线电视。

电缆载流量选择参考意见

实用文档电缆载流量选择参考意见前言：电缆工程设计根据与架空线载流量或输送容量选择电缆截面,而各电缆生产厂家提供的载流量不尽相同,因此存在基准值不统一的问题.经过对比瑞利、宝胜BICC、山东电缆厂、沈古等厂家提供的载流量比较，比瑞利提供的载流量技术条件比较齐全，数值偏安全，符合以往工程载流量和电缆截面的选择，为此，建议以该厂家提供的载流量为基准。

再根据《电力工程电缆设计规范》中辐射条件不同时电缆允许持续载流量的校正系数进行修正后选择合适的电缆截面。

一、《电力工程电缆设计规范》载流量的校正系数：比瑞利提供的条件：导体最高持续工作温度：900C；土壤热阻系数：1.20C.m/W；空气温度：400C；土壤温度：250C。

根据《电力工程电缆设计规范》关于敷设条件不同时电缆允许持续载流量的校正系数K=K1*K2*K3………………(此规定适用于三芯电缆)其中：K1——并列校正系数：10kV三芯和110kV单芯穿于φ160管，排管间距为210mm，35kV三芯和220kV单芯穿于φ200管，间距250mm，参照6根并列，K1=0.81)；K 2——土壤热阻系数：当取值1.20C.m/W(土壤潮湿，规律性下雨)时，K2=1.0；当取值1.50C.m/W(土壤干燥，雨量不大)时，K2=0.93；K 3——环境温度修正系数：)4090()4090()1()2(3----==QQmQQmK＝1.0因此三芯电缆校正系数：K= K1*K2*K3=0.8*0.93*1.0=0.75考虑到绝大部分电缆在排管中多根并列敷设，而K2仅为土壤中多根直埋并行敷设，建议三芯电缆修正系数K取0.7，单芯电缆K取0.75；双拼电缆K值取0.75*0.9=0.675(载流量按照单根载流量*2*0.9取值)。

二、电缆截面的选择参考：(一)：8.7/10kV~26/35kV电力电缆截面选取：(1)、8.7/10kV三芯(铜芯)交联聚乙烯绝缘非铠装电力电缆(括号内为铝芯))(2)、8.7/10kV三芯(铜芯)交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯(3)、26/35kV三芯(铜芯)交联聚乙烯绝缘非铠装电力电缆(括号内为铝芯)(4)、26/35kV三芯铜芯交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯)(5)、26/35kV单芯(铜芯)交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯)(二)、64/110kV~127/220电力电缆截面选取：(1)、64/110kV YJLW03单芯交联聚乙烯绝缘皱纹铝护套电力电缆(2)、127/220kV YJLW03单芯交联聚乙烯绝缘皱纹铝护套电力电缆三、导线与电缆截面的匹配：导线的载流量换算到最高气温月平均350C,修正系数为0.89，载流量为：LGJ-70/10 ： 297×0.89＝264(A)LGJ-95/20 ： 370×0.89＝329(A)LGJ-120/20： 415×0.89＝370(A)LGJ-185/25： 560×0.89＝499(A)LGJ-240/30： 662×0.89＝590(A)LGJ-300/25： 760×0.89＝677(A)LGJ-400/35： 882×0.89＝785(A)LGJ-630/45： 1182×0.89＝1052(A)(一)、LGJ-70/10 (264A)导线对应电缆截面为：(二)、LGJ-95/20 (329A)导线对应电缆截面为：(三)、LGJ-120/20 (370A)导线对应电缆截面为：(四)、LGJ-185/25 (499A)导线对应电缆截面为：(五)、LGJ-240/30 (590A)导线对应电缆截面为：(六)、LGJ-300/25 (677A)导线对应电缆截面为：(七)、LGJ-400/35 (785A)导线对应电缆截面为：(八)、LGJ-630/45 (1052A)导线对应电缆截面为：注：表格中”/”表示常规设计中不采用此型号/型式的电缆。

电缆选型规范

电缆选型规范一、基本要求1、电缆的载流量电缆的载流量跟很多因素有关，如：环境温度、通电持续率、绝缘的材质等。

不同电缆厂家由于制作工艺等方面的不同，电缆的载流量也有一些差别。

2、通电持续率的选择常规机型的动力电缆可按照40%的通电持续率选择；皮带等类似负载按连续工作制来选择动力电缆；照明回路可按连续工作制选择电缆。

3、特殊使用环境下电缆的选择对于一些在特殊环境温度条件下使用的设备，其电缆的选择需要咨询相关电缆厂家，核实是否满足其使用条件及该条件下电缆的载流量。

除了载流量，还要考虑其弯曲半径等因素。

4、电缆选择的基本原则参照电缆载流量，结合通电持续率和环境温度等，所选线径电缆载流量不得小于电机额定电流，裕量大约在10%~20%之间。

总进线电缆的选择按照机型最多联动机构（最大工况）总电流核算，可不考虑裕量。

常用电机功率电缆线径参考如下（40%通电持续率，未注明均为三芯电缆）：5.5KW/7.5KW/11KW:4个平方；15KW:6个平方；18.5KW/22KW:10个平方；30KW/37KW:16个平方；45KW:25个平方；55KW:35个平方；75KW:50个平方或单芯35个平方；90KW/110KW:70个平方或单芯50个平方；132KW:95个平方或单芯70个平方；160KW:120个平方或单芯95个平方；185KW:150个平方或单芯95个平方；200KW:单芯120个平方；220KW:单芯120或者150个平方；250KW:单芯150个平方；大于250KW的电机可根据电流选择多根单芯电缆。

二、电缆设计及选型注意事项1、一般采用船用软电缆CEFR系列，拖链上可采用专用的拖链电缆；挂缆上可采用专用的拖令电缆或者扁电缆，电缆卷筒上要选专用的卷筒电缆。

2、拖令和拖链电缆要考虑弯曲半径，一半不建议使用外径超过30mm的电缆，即三芯电缆不建议使用25个平方以上的，单芯电缆不建议使用超过150个平方以上的。

电缆线选择标准

电缆线选择标准
不同线径（1毫米以下的）铜线载流量表
S=I/J J=I/S I=JS
S=截面积，J=电流密度，I=电流
变压器：J=2.5
输电线：J=5以上，
铜线在不同温度下的线径和所能承受的最大电流表
铜线安全载流量计算方法是：
2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线, 就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2. 5,这么几句口诀应该很好记吧,。

通用电缆载流量

通用电缆载流量
通用电缆载流量是指在一定的条件下，电缆线路能够安全输送电能的最大电流。

电缆载流量受到多种因素影响，包括导线材料、截面积、环境温度、敷设条件等。

以下是一些常见电缆类型的载流量参考：
1. 铜芯电缆：铜芯电缆的安全载流量一般为5~8A/mm2。

根据电缆截面积不同，载流量也有所差异。

例如，
2.5平方毫米的铜芯电缆安全载流量约为28A，4平方毫米的铜芯电缆安全载流量约为35A，6平方毫米的铜芯电缆安全载流量约为48A。

2. 铝芯电缆：铝芯电缆的安全载流量一般为3~5A/mm2。

铝芯电缆的载流量与铜芯电缆相比较低，因此在一些高要求的场合，通常使用铜芯电缆。

3. 橡套软电缆：橡套软电缆的载流量与电缆的芯数、截面积、环境温度等因素有关。

一般来说，2芯橡套软电缆的载流量为28A~48A，3芯橡套软电缆的载流量为35A~54A。

4. 高压电缆：高压电缆的载流量计算公式为：最大载流量= 电缆断面
积× 电缆材质的允许最大电流密度。

一般来说，铜芯高压电缆的允许最大电流密度为5~8A/mm2。

根据实际需求选择合适的电缆截面积和敷设方式。

需要注意的是，以上数据仅供参考，实际应用中需要根据具体条件和安全规定来确定电缆的载流量。

在计算电缆载流量时，还要考虑设备的功率、电流、电压等因素，以及线路的敷设方式、环境温度等因素。

同时，为保证电缆的安全运行，一般要在计算出的载流量基础上留有一定的余量。

浅谈电缆载流量及电缆的选用

浅谈电缆载流量及电缆的选用一：电缆选择注意事项1 根据敷设方式选择电缆防护序号（是否带铠）2 根据使用条件、地区和经济性选择铜芯或铝芯3 根据负载大小选择规格和芯数：照明负载选4等芯，写字楼和重要建筑选4+1芯，小于25mm2时选5等芯。

4 电压等级要同线路匹配。

5 根据经验1kV及以下电缆的电流通常情况下是其功率的2倍，纯电阻性负载其电流是其功率的1.5倍。

6 当电缆长度大于400米时，选择电缆时要考虑电压降。

7选择电缆规格主要考虑电流大小、敷设方式。

8 选择电缆时还要考虑最大负载的启动电流、项目的未来发展、截面余量等。

二．电缆敷设注意事项1 电缆敷设环境温度不低于0℃，特殊情况时可以在-2~-3℃时敷设，但敷设前电缆要在20℃左右的温度下放置24小时，并且不能过度弯曲和猛摔地。

2 电缆的弯曲半径：铠装电缆不小于电缆直径的20倍，非铠装电缆不小于电缆直径的10倍，高压电缆不小于电缆直径的30倍。

3 电缆的卸车要用吊车和叉车，敷设时的车辆不能轧着电缆也不能碰及电缆，特殊情况可加枕木保护电缆，让车辆通过。

注意不能用拖拉机在地上拖电缆，而要用人工放线。

4 电缆地中敷设时，深度应离地面0.7米，要求有±5厘米--±10厘米的长波浪。

电缆直埋时：填土不能有石头和砖块，高压电缆两边要放方砖，中间填沙，上方再盖方砖，多根电缆放置间距10厘米或用方砖间隔。

电缆沟敷设时：高低压电缆不能在一个沟中，电缆要在电缆沟两侧铁架悬挂，要求垫绝缘和铁架接地。

电缆沟水泥衍缝以防老鼠和淤泥等情况，根据电缆沟长度，沟内要有几个积水井。

5 电缆地中敷设需要穿过马路时，要求电缆穿铁管，同时要考虑铁管直径的余量，多管时要考虑备用管，切忌单芯电缆一定不能单独穿铁管。

6 电缆架空敷设时，要有钢绞线支撑，形式同电话线一样，大约1-1.5米一个卡子。

电缆架空敷设不能直线到底，确实直线时，要人工造1-2个转弯话缆使用须知：1、装有电缆的电缆盘不宜长距离滚动，如须滚动宜须按电缆盘侧板上所示方向进行，且距离不超过30米，滚动时防止障碍物损坏电缆盘板。
