盖梁施工工艺流程图
墩台身及盖梁施工工艺流程图.doc
图七·3 墩台身及盖梁施工工艺流程盖梁抱箍法施工方案一、编制说明1、编制依据1.1、廊沧公路廊坊市段高速公路4合同段指导性实施性施工组织设计。
1.2、廊沧公路廊坊市段高速公路4合同段施工图纸及交通部现行的施工规范、有关验标、有关环境保护的法规。
1.3、铁道部、北京铁路局关于在既有线施工保证安全的有关规定和规则。
1.4、施工现场调查资料1.5、我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。
1.6、我公司可调用到本合同段的各类资源。
2、编制原则2.1、切实贯彻落实投标文件的各项要求，以投标文件为依据进行施工总体安排，配备足够的机械设备和参加过邻近铁路线施工的队伍，确保施工工期和工程质量。
2.2、严格遵守施工投标书以及铁道部《铁路技术管理规程》以及北京铁路局关于邻近既有线施工确保运输安全管理的有关规定，确保行车安全。
2.3、充分领会设计意图，结合本工程的特点，采用科学合理、技术先进、经济适用的施工方案，按照质量、工期、安全等各项要求，确保建设优质工程。
2.4、按照技术规范和标准的要求，正确选择施工方案，实行全面质量管理。
2.5、突出重点、兼顾一般。
按照均衡生产的原则与重点工程协调安排施工。
2.6、认真作好调查研究，根据当地自然环境和气候条件，进行施工方案的比选，搞好施工安排，尽量作到不间断施工。
2.7、努力改进施工工艺，提高机械化施工水平，积极而慎重地采用“四新”技术，以求得先进技术、工程质量和合理造价的高度统一。
二、工程概况本合同段起点桩号为K14+950，在南大王庄东北与津霸铁路交叉，标段终点K16+500，路线全长1.55公里，主要工程内容为路基土石方及其附属工程、桥梁工程等。
主要工程项目有津霸铁路分离式立交桥1座，共计41孔，桥长1300m，斜交,左右幅错孔布置；左幅桥布孔为：4×35+4×30+5×30+5×30+3×40+5×30+5×30+5×30+5×30；右幅桥布孔为：6×35+6×30+6×30+3×40+20×30，上部结构：采用预应力连续预制箱梁，下部结构：肋板台柱式墩，钻孔灌注桩基础。
盖梁(穿心棒法)施工工艺技术方案
重梁上。
盖梁（穿心棒法）施工工艺技术方案工艺流程盖梁施工工艺流程图如下图所示：图 1 盖梁施工工艺流程图施工方法测量放样盖梁施工前，由测量人员对已完的墩柱进行复测，墩位中心位置及顶面高程满足设计及规范要求后再进行后续放样。
底模安装完成后，测量人员对底模平面位置及角点标高进行复核，并配合作业人员进行模板尺寸调整，直至模板平面位置、标高均符合设计、规范要求。
穿心棒托架安装根据墩柱上预留的孔位安装穿心棒，穿心棒长度需满足单侧外露50cm，穿心棒安装完成后安装空心钢盒（采用10mm钢板焊制）作为承重牛腿，空心钢盒内径比钢棒直径大10mm，以利于穿入，钢盒套上钢棒后四个角空隙用三角木块塞牢敲紧，防止钢棒在钢盒内移动，在钢盒上表面即钢板平面上安装对口钢楔/螺旋千斤顶作为卸落装置。
图 2 空心钢箱大样图卸落装置安装到位后在其上依次安装横向承重梁、纵向分配梁，在分配梁上再铺设盖梁底钢模,其中承重梁采用I50a工字钢，分配梁采用I14工字钢，为了保证承重梁的整体稳定性，在承重梁梁端每间距300cm设置一道拉杆。
横向分配梁伸出盖梁范围80cm，在其上铺设竹胶板作为工人施工操作平台。
施工作业平台围绕盖梁四周布设一圈，为方便施工，保证施工人员有足够操作空间。
在作业平台四周设置栏杆，要求上横杆高1.2m，下横杆高0.6m，立杆间距1.5m，在栏杆根部设置高度为18cm的挡脚板，挡脚板与栏杆立杆固定牢固。
施工作业平台所使用钢管应做防锈处理，并刷间距为30cm红白相间的油漆，在平台四周挂安全网围挡并设置安全警示标志牌。
混凝土凿毛待墩柱混凝土达到设计强度的50%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，直至露出新鲜混凝土骨料，并用清水进行冲洗干净。
底模安装底模采用组合钢模板，由3块标准矩形模板、2块带圆弧模板和2块斜底模组拼而成。
使用前先在现场将模板进行组装，涂刷脱模剂，然后用吊车将模板分节进行拼装。
盖梁底钢模与立柱之间应夹贴一层双面胶浆条。
盖梁、系梁施工方案
盖梁、系梁施工方案本高架区间段盖梁、系梁为钢筋混凝土，混凝土标号为C30。
1、施工工艺流程：施工工艺流程图↓→↓↓←↓↓→↓→↓↓1、盖梁、系梁支架布置：（1）盖梁、系梁支架全部采用排架支撑。
见附图：盖梁、系梁模板支撑施工方案示意图。
（2）排架搭设在浇捣成型且已经达到设计强度的承台上，排架立杆下端统长排10#槽钢，外侧挑脚手作为操作平台。
（3）排架结构为Φ48×3.5钢管组成落地支撑，纵距为50cm，横距为40cm。
单根立杆选用较长的钢管，以减少接长接头数量。
立杆的接头构造为上下一立杆用2只回转扣件扣紧，排架每1.8m高加水平连接管，排架外面四边全部按规定加剪刀撑，并在排架周拉通并与墩柱箍紧，空隙处用硬木榫紧，以确保支撑体系的稳定。
(4)排架上部加7.5×15cm木搁栅，间距同排架立杆，且安放于立杆边，确保盖梁、系梁受力于排架立杆。
支撑排架是盖梁、系梁关键工序，排架搭设结束后由专人对排架进行验收，验收合格后方可支模。
2、盖梁、系梁模板施工：（1）盖梁、系梁底模采用九夹板配制，板厚18mm；侧模采用定制的钢模板，面板厚度3mm，外侧纵横向用15#槽钢加强形成框架间距1.5米左右。
立模板时由专人用灰浆堵塞接缝处的不密贴的缝隙，以防止漏浆，为保证砼表面光洁，木模板内侧表面打腊磨光。
侧模板采用Ф16对拉螺栓，上下两排，横向间隔0.6m。
（2）盖梁、系梁侧模拆除在盖梁、系梁混凝土强度达到15Mpa左右，底模及支撑拆除在砼达到设计强度后进行。
3、盖梁、系梁钢筋制作及绑扎：（1）钢筋绑扎顺序：（2）钢筋制作及绑扎1）钢筋现场按设计图加工完成后，分类牌堆放，以免相互混淆。
钢筋在堆放过程中注意避免锈蚀和污染，使用前必须清除油渍和锈斑。
2）施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则。
钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。
为防止人员踩压，或浇筑压力使钢筋骨架变形，采取增加架立钢筋或型钢支架。

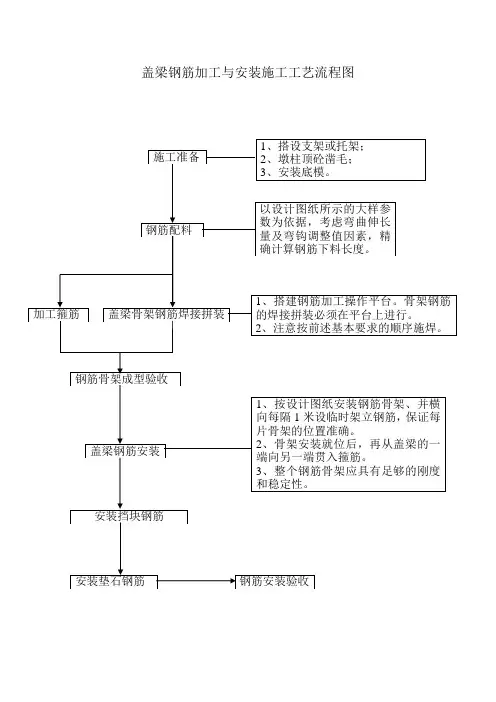

盖梁钢筋加工与安装施工工艺流程图
3、整个钢筋骨架应具有足够的刚度和稳定性。
以设计图纸所示的大样参数为依据，考虑弯曲伸长量及弯钩调整值因素，精确计算钢筋下料长度。
盖梁钢筋加工与安装施工工艺流程图
1、搭设支架或托架；
2、墩柱顶砼凿毛；
3、安拼装
加工箍筋
1、搭建钢筋加工操作平台。骨架钢筋的焊接拼装必须在平台上进行。
2、注意按前述基本要求的顺序施焊。
钢筋骨架成型验收
盖梁钢筋安装
安装挡块钢筋
安装垫石钢筋
钢筋安装验收
1、按设计图纸安装钢筋骨架、并横向每隔1米设临时架立钢筋，保证每片骨架的位置准确。
梁板安装施工工艺图
梁板安装施工工艺图一、架桥机架梁一)工艺图二)架桥机架梁施工工艺说明1、场地准备架桥机在桥头路基上完成拼装。
路基要求平整、密实，2、架桥机拼装及试运行架桥机拼装程序为：测量定位→平衡对称拼装两侧主桁梁→安装前后联系框架、临时支撑→安装前、中、后支腿及中、后顶高支腿→铺设纵向轨道→安装起吊小车、液压系统、操作台、接通电源→检查调试初步运行。
架桥机安装完成以后应检查各部尺寸是否正确，各系统的运行是否正常，然后试运行。
3、架桥机前移架桥机试运行完成后开始架梁，首先架桥机空载前移，两起吊小车退至后支腿附近，收起前支腿就位，在盖梁上铺设横移轨道，然后将行走箱落在轨道上。
4、喂梁用自行式电动平车运梁，龙门吊将箱梁吊至电动平车上，再由电动平车将梁运至架桥机后跨内，两起吊小车将梁吊起。
5、支座安装箱梁架设前先施工支座，支座安装前应逐一检查其标高，符合设计规范要求后，在临时支座上用墨线弹出梁中心线，然后再检查梁跨是否符合设计要求。
6、落梁喂梁后，两起吊小车开始运梁，将梁运至架桥机前跨位置，横移架桥机，将梁运至待架梁支座的上方，使梁体中心线与支座中心线对正，然后下落就位。
梁体就位后用垂球吊线法检查梁体安装垂直度，合格后再架设第二片梁。
7、架桥机前移第一孔梁的架设完成后，对架桥机进行检查，确认无故障后，将中、后顶高支腿顶起，中、后行走箱由横向转为纵向，中、后顶高支腿下落使行走箱落至纵向轨道上，两起吊小车退至后支腿附近，收起前支腿，铺设延伸轨道，架桥机前移就位，开始架设下一孔梁。
二、汽车吊架梁一)工艺筐图二)汽车吊架梁施工工艺说明1、场地准备平整场地，并修建临时便道，满足吊机行驶及吊梁需要。
场地准备完成后，吊机在适当的位置就位。
2、梁体运输梁采用平板拖车运输至现场。
3、支座安装先测量放线，在墩台顶放出支座中心线，然后安装永久支座或临时支座。
4、架梁采用两台汽车吊吊装梁体，两台吊机各吊住梁的一端，同步提升将梁吊起架设安装，注意两台吊机应互相配合。
盖梁施工工艺工法(后附图片)
盖梁施工工艺工法1 前言1.1 工艺工法概况盖梁，又称帽梁，设于墩身顶部，是支承和传递梁部结构荷载的主要承力构件，通常采用现浇施工。
其施工质量，不仅受控于混凝土配合比、浇注方法，且与采用的支托方法密切相关。
只有选择了坚实的支撑托架，使模板安装牢固、可靠，拼缝严密、接口顺直，能抵抗混凝土自重和施工荷载，才能确保结构可靠和人身安全。
1.2 工艺原理在桥墩质量检验合格后，根据已浇筑墩身的结构形式、墩身高度及地形地貌，采用膺架法或抱箍法或托架法等临时支撑结构搭建施工作业平台，在该平台上进行钢筋绑扎、模板安装、混凝土浇筑等工序，完成盖梁施工。
2 工艺工法特点2.1 膺架法2.1.1膺架可用万能杆件、钢管脚手架、碗扣支架和门式支架搭设。
其盖梁自重和施工荷载由支架承受，直接传到地基上，不用在墩身上设预埋件，不会对墩身外观质量产生影响。
2.1.2由于支架的搬运和搭拆、堆载预压、模板支立均可采用人工完成，故不需要大型起重设备。
2.1.3支架的取材和组成形式不受地形和墩柱的高度限制，可随机变化，方便灵活。
2.1.4对地基的承载力要求比较高，一般均要求对地基进行压实，对软土地基还需要进行换填和硬化。
2.1.5对支架需要进行预压以消除非弹性变形，测出变形值。
2.2 抱箍法2.2.1抱箍是在墩柱顶部适当部位安装抱箍并使之与墩柱抱紧，利用抱箍与墩身之间摩擦力承担盖梁自重和施工荷载。
2.2.2不受墩高限制及地形约束，对墩身外观质量不会造成影响。
2.3托架法2.3.1适用范围与抱箍法基本相似。
2.3.2托架悬臂比抱箍托板可做得长一些，减少底模梁跨及悬臂长度，变形控制要容易得多。
3 适用范围3.1 膺架法适用于墩高较小，地基承载力满足要求。
3.2 抱箍法抱箍法特别适用于圆形高墩、水中墩及地面交通不能中断的盖梁施工，而托架法则适用于矩型高墩。
3.3 托架法适用范围与抱箍法基本相同，通过在墩身上预留孔或预埋型钢支立底模平台进行盖梁施工。
盖梁(抱箍法)施工工艺技术方案
盖梁(抱箍法)施工工艺技术方案工艺流程盖梁施工采用双抱箍法进行施工，抱箍上横桥向布设单层贝雷片为主横梁，贝雷片上纵桥向布置I14工字钢为分配梁，支架平台上设置防护网。
图 0-1 盖梁施工工艺流程图施工方法测量放样在盖梁施工前，对墩顶标高及墩柱中心进行复测，确认无误后放出盖梁轴线，作为安装盖梁底模的依据。
墩柱施工测量与控制的内容包括：墩柱中心位置测量，立柱顶高程测量；墩柱中心测量采用全站仪进行测量；高程根据施工中设立的临时水准点进行控制。
抱箍安装(1)抱箍采用两块半圆弧型钢板制成，面板厚12mm钢板，连接边厚20mm钢板，高0.50m，加强板厚20mm钢板，为保证支撑体系满足受力要求，浇筑砼过程中不移位，50cm抱箍一侧用13个M24（7.8级）高强螺栓连接、25cm抱箍一侧用8个M24（7.8级）高强螺栓连接，采用电动扭矩扳手将螺栓逐个对称拧紧。
图 0-1 抱箍示意图(2)安装之前要准确测设抱箍安装位置，并做好标记。
抱箍顶距盖梁梁底为215cm，其中模板11cm（包含板厚及板肋），I14工字钢14cm，贝雷片150cm，砂箱40cm。
抱箍安装必须在墩柱砼强度达到设计强度的100%以上才能进行，为增加抱箍钢带与墩柱之间的摩擦力及保护墩柱砼外观，在抱箍与墩柱间加垫3mm 厚橡胶皮。
(3)抱箍安装时，两个抱箍支撑点应对齐，且高强螺栓交错满上，禁止全部指向同一方向。
抱箍螺栓拧紧时，应全部上完后对称拧紧，避免螺栓卡位等。
支架搭设(1)抱箍就位并对高强螺栓安装检查合格后，在每组抱箍上安放两个砂箱，砂桶安装时，应对抱箍顶面进行调平处理，调平时，再抱箍顶上放一块小钢板找平，钢板与抱箍间间隙用砂子填塞密实；再在砂箱上放置放两片贝雷片作为承重梁（下图所示），两片贝雷片之间用20mm 的拉杆连接(每根柱两侧均至少布设一根，并且呈对角布设)，墩柱中间贝雷采用手对拉杆对拉，以增强整体稳定性。
纵梁上铺设I14工字钢作分配梁，间距0.6m 。
盖梁(穿心棒法)施工工艺技术方案
重梁上。
盖梁（穿心棒法）施工工艺技术方案工艺流程盖梁施工工艺流程图如下图所示：图 1 盖梁施工工艺流程图施工方法测量放样盖梁施工前，由测量人员对已完的墩柱进行复测，墩位中心位置及顶面高程满足设计及规范要求后再进行后续放样。
底模安装完成后，测量人员对底模平面位置及角点标高进行复核，并配合作业人员进行模板尺寸调整，直至模板平面位置、标高均符合设计、规范要求。
穿心棒托架安装根据墩柱上预留的孔位安装穿心棒，穿心棒长度需满足单侧外露50cm，穿心棒安装完成后安装空心钢盒（采用10mm钢板焊制）作为承重牛腿，空心钢盒内径比钢棒直径大10mm，以利于穿入，钢盒套上钢棒后四个角空隙用三角木块塞牢敲紧，防止钢棒在钢盒内移动，在钢盒上表面即钢板平面上安装对口钢楔/螺旋千斤顶作为卸落装置。
图 2 空心钢箱大样图卸落装置安装到位后在其上依次安装横向承重梁、纵向分配梁，在分配梁上再铺设盖梁底钢模,其中承重梁采用I50a工字钢，分配梁采用I14工字钢，为了保证承重梁的整体稳定性，在承重梁梁端每间距300cm设置一道拉杆。
横向分配梁伸出盖梁范围80cm，在其上铺设竹胶板作为工人施工操作平台。
施工作业平台围绕盖梁四周布设一圈，为方便施工，保证施工人员有足够操作空间。
在作业平台四周设置栏杆，要求上横杆高1.2m，下横杆高0.6m，立杆间距1.5m，在栏杆根部设置高度为18cm的挡脚板，挡脚板与栏杆立杆固定牢固。
施工作业平台所使用钢管应做防锈处理，并刷间距为30cm红白相间的油漆，在平台四周挂安全网围挡并设置安全警示标志牌。
混凝土凿毛待墩柱混凝土达到设计强度的50%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，直至露出新鲜混凝土骨料，并用清水进行冲洗干净。
底模安装底模采用组合钢模板，由3块标准矩形模板、2块带圆弧模板和2块斜底模组拼而成。
使用前先在现场将模板进行组装，涂刷脱模剂，然后用吊车将模板分节进行拼装。
盖梁底钢模与立柱之间应夹贴一层双面胶浆条。
盖梁施工顺序及方法
盖梁施工顺序及方法
①、施工工艺流程图见表5-7.
②、支架搭设、模板安装。
支架采用碗扣式支架，搭设支架时地基要处理好，为避免下沉，在基础处填筑20cm厚的石灰土垫层，并压实，其上再垫上枕木。
盖梁模板采用钢模板，采用Ф14mm的拉杆固定，拉杆横向每隔1m设置一道。
③、钢筋的安装，在底模铺设完毕，按先轴线后标高的顺序对底模进行检查，钢筋在钢筋加工厂下料，现场绑扎，钢筋采用砼块支垫，以保证
砼保护层厚度。
④、砼浇注，砼浇注从盖梁一端向另一端斜层推进浇注，分层厚度为30cm，开始时先从一边墩柱稍向内侧浇注，直到该墩内侧重量达到与悬臂侧重量相近时再向外侧浇注，然后向内侧浇注直至浇注完成。
浇注完成后待砼初凝后进行养护。
