焊缝返修施工记录
钢结构抽样检测及不合格焊缝返修及扩探要求.doc

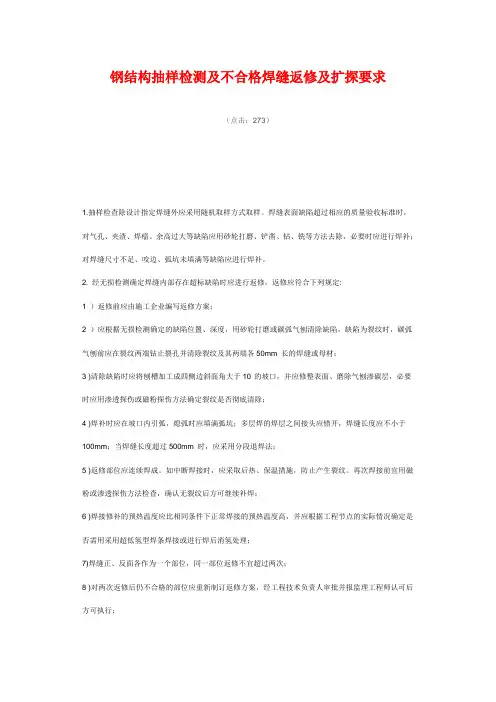

钢结构抽样检测及不合格焊缝返修及扩探要求（点击：273）1.抽样检查除设计指定焊缝外应采用随机取样方式取样。
焊缝表面缺陷超过相应的质量验收标准时，对气孔、夹渣、焊瘤、余高过大等缺陷应用砂轮打磨、铲凿、钻、铣等方法去除，必要时应进行焊补；对焊缝尺寸不足、咬边、弧坑未填满等缺陷应进行焊补。
2. 经无损检测确定焊缝内部存在超标缺陷时应进行返修，返修应符合下列规定:1 ）返修前应由施工企业编写返修方案；2 ）应根据无损检测确定的缺陷位置、深度，用砂轮打磨或碳弧气刨清除缺陷。
缺陷为裂纹时，碳弧气刨前应在裂纹两端钻止裂孔并清除裂纹及其两端各50mm 长的焊缝或母材；3 )清除缺陷时应将刨槽加工成四侧边斜面角大于10°的坡口，并应修整表面、磨除气刨渗碳层，必要时应用渗透探伤或磁粉探伤方法确定裂纹是否彻底清除；4 )焊补时应在坡口内引弧，熄弧时应填满弧坑；多层焊的焊层之间接头应错开，焊缝长度应不小于100mm；当焊缝长度超过500mm 时，应采用分段退焊法；5 )返修部位应连续焊成。
如中断焊接时，应采取后热、保温措施，防止产生裂纹。
再次焊接前宜用磁粉或渗透探伤方法检查，确认无裂纹后方可继续补焊；6 )焊接修补的预热温度应比相同条件下正常焊接的预热温度高，并应根据工程节点的实际情况确定是否需用采用超低氢型焊条焊接或进行焊后消氢处理；7)焊缝正、反面各作为一个部位，同一部位返修不宜超过两次；8 )对两次返修后仍不合格的部位应重新制订返修方案，经工程技术负责人审批并报监理工程师认可后方可执行；9 )返修焊接应填报返修施工记录及返修前后的无损检测报告，作为工程验收及存档资料。
10 ) 碳弧气刨应符合下列规定:a 碳弧气刨工必须经过培训合格后方可上岗操作；b 如发现“夹碳”，应在夹碳边缘5～10mm 处重新起刨，所刨深度应比夹碳处深2～3mm；发生“粘渣”时可用砂轮打磨。
Q420、Q460 及调质钢在碳弧气刨后，不论有无“夹碳”或“粘渣”，均应用砂轮打磨刨槽表面，去除淬硬层后方可进行焊接3.抽样检查的焊缝数如不合格率小于2%时，该批验收应定为合格；不合格率大于5%时，该批验收应定为不合格；不合格率为2%～5%时，应加倍抽检，且必须在原不合格部位两侧的焊缝延长线各增加一处，如在所有抽检焊缝中不合格率不大于3%时，该批验收应定为合格，大于3%时，该批验收应定为不合格。
二级焊缝相关要求

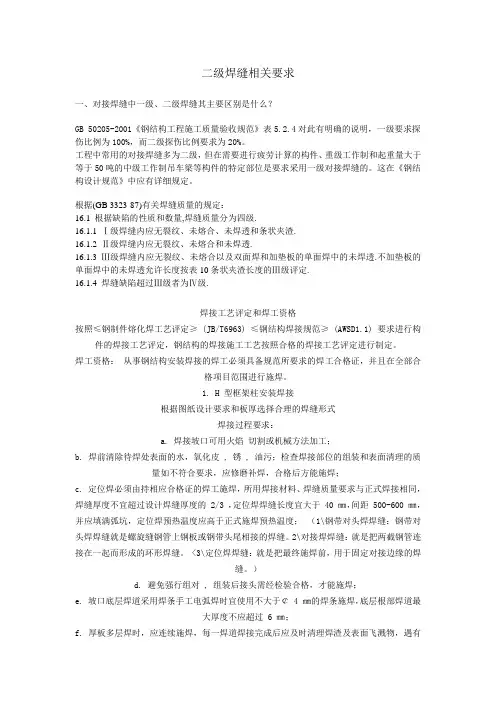

二级焊缝相关要求一、对接焊缝中一级、二级焊缝其主要区别是什么？GB 50205-2001《钢结构工程施工质量验收规范》表5.2.4对此有明确的说明，一级要求探伤比例为100%，而二级探伤比例要求为20%。
工程中常用的对接焊缝多为二级，但在需要进行疲劳计算的构件、重级工作制和起重量大于等于50吨的中级工作制吊车梁等构件的特定部位是要求采用一级对接焊缝的。
这在《钢结构设计规范》中应有详细规定。
根据(GB 3323-87)有关焊缝质量的规定：16.1 根据缺陷的性质和数量,焊缝质量分为四级.16.1.1 Ⅰ级焊缝内应无裂纹、未熔合、未焊透和条状夹渣.16.1.2 Ⅱ级焊缝内应无裂纹、未熔合和未焊透.16.1.3 Ⅲ级焊缝内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.16.1.4 焊缝缺陷超过Ⅲ级者为Ⅳ级.焊接工艺评定和焊工资格按照≤钢制件熔化焊工艺评定≥ (JB/T6963) ≤钢结构焊接规范≥ (AWSD1.1) 要求进行构件的焊接工艺评定，钢结构的焊接施工工艺按照合格的焊接工艺评定进行制定。
焊工资格：从事钢结构安装焊接的焊工必须具备规范所要求的焊工合格证，并且在全部合格项目范围进行施焊。
1. H 型框架柱安装焊接根据图纸设计要求和板厚选择合理的焊缝形式焊接过程要求：a. 焊接坡口可用火焰切割或机械方法加工；b. 焊前清除待焊处表面的水，氧化皮 , 锈 , 油污；检查焊接部位的组装和表面清理的质量如不符合要求，应修磨补焊，合格后方能施焊；c. 定位焊必须由持相应合格证的焊工施焊，所用焊接材料、焊缝质量要求与正式焊接相同，焊缝厚度不宜超过设计焊缝厚度的 2/3 ，定位焊焊缝长度宜大于 40 ㎜，间距 500-600 ㎜，并应填满弧坑，定位焊预热温度应高于正式施焊预热温度；（1\钢带对头焊焊缝：钢带对头焊焊缝就是螺旋缝钢管上钢板或钢带头尾相接的焊缝。
某公司压力容器焊接质量控制程序
压力容器焊接质量控制程序1 目的从事压力容器的焊工必须按《锅炉压力容器压力管道焊工考试与管理规则》考试合格并取得相应项目范围内资格的合格焊工。
2 范围适用于压力容器焊接质量的管理。
3 职责压力容器焊接责任人负责焊接质量过程控制。
4 控制程序4.1 焊工管理4.1.1 从事压力容器的焊工必须按《锅炉压力容器压力管道焊工考试与管理规则》考试合格并取得相应项目范围内资格的合格焊工。
4.1.2 公司焊接责任人负责焊接管理，负责建立合格焊工档案。
4.1.3 持证焊工应在合格的焊接项目范围从事焊接。
连续中断合格范围焊接工作六个月以上，仍需承担压力容器焊接工作时，应按规定重新考试。
4.1.4 焊接责任人负责积累和管理焊工的有关资料。
4.2 焊接工艺评定。
4.2.1 需进行焊接工艺试验的材料，必须在压力容器工程开工前按相应规定进行焊接工艺评定。
4.2.2 焊接技术人员根据设计文件和标准、规范要求，填写焊接工艺评定书，公司焊接责任人审核。
4.2.3 公司焊接责任人组织进行焊接工艺试验，组织编制并审核《焊接工艺评定报告》（PQR）。
4.2.4 PQR由公司总工程师批准。
4.2.5 公司焊接责任人负责PQR档案的管理，组织编制并审核《焊接工艺指导书》（WPS）。
4.3 焊接工艺文件4.3.1 焊接技术人员（或责任人）根据焊接工艺指导书编写焊接技术方案，公司焊接责任人审核。
4.3.2 焊接工艺文件应包括母材材质及规格、焊接材料、焊接方法、焊接工艺参数、焊接位置、接头型式、焊接程序、焊材烘焙温度、预热温度、层间温度、后热及焊后热处理要求、无损检测要求及工艺措施、PQR编号、焊工资格要求等。
4.4 焊接材料4.4.1 焊接材料的采购执行《压力容器焊接材料管理制度》、《采购与材料控制程序》的规定。
4.4.2 焊接材料复验由材料责任人委托，其结果的有效性由委托人根据有关标准评定。
4.4.3 生产部设焊接材料库。
库房应干燥、通风良好，配备除湿设备、温湿度记录仪，相对湿度控制在60%以下，库房温度不得低于5摄氏度。
《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014附表 (2)
《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014附表 (2)表C.0.1 储罐交工验收证书单项工程名称：（项目名称）储罐交工验收证书单项工程编号：单位工程名称单位工程编号储罐公称容积储罐编号结构形式罐体材料设计单位盛装物料开工日期竣工日期验收意见：建设单位监理单位质量监督单位承包单位代表：（公章）年月日总监理工程师：（公章）年月日现场代表：（公章）年月日质量检查员：技术负责人：（公章）年月日表C.0.2 储罐基础复测记录（项目名称）储罐基础复测记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐编号复测日期储罐公称容积 m³储罐直径 m检查项目允许值（㎜）实测值（㎜）检查项目允许值（㎜）实测值（㎜）基础中心标高差环墙周向标高差10m内任意两点基础中心轴线偏差全圆周内任意两点基础单面倾斜度偏差沥青砂倾斜基础平行线基础直径偏差表面平整度周向基础环梁宽度偏差径向同心圆或平行线编号计算标高㎜实测点标高差（㎜）任意两点最大高差(mm）相邻两点最大高差(mm）复测结果确认：附：储罐基础同心圆及测点编号布置图监理单位接收单位交出单位监理工程师：年月日技术负责人：年月日技术负责人：年月日表C.0.3 储罐壁板组装检查记录（项目名称）储罐壁板组装检查记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐名称储罐规格储罐编号第一圈壁板上口水平度（mm）允许值实测最大值罐壁圈板编号纵缝错边量（mm）环缝错边量（mm）周长（mm）水平半径（mm）垂直度（mm）凸凹度（mm）允实测最允实测允实测值允实测允实测允实测最差大值差最大值差差最大值差值差大值说明：结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日专业工程师：技术负责人：年月日表C.0.4 储罐几何尺寸检查记录（项目名称）储罐壁板组装检查记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐名称位号规格尺寸公称容积 m³序号项目允许值（㎜）实测最大偏差（㎜）其他测量位置/数值罐体高度偏差罐壁垂直度偏差罐底圈水平半径偏差罐底局部凹凸度偏差罐壁内表面局部凹凸度偏差浮顶单盘板局部凹凸度偏差内浮顶内浮盘板局部凹凸度偏差拱顶局部凹凸度偏差浮顶导向支柱垂直度内浮顶环形边缘侧板垂直度结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日质量检查员：技术负责人：年月日表C.0.5焊缝射线检测报告（项目名称）焊缝射线检测报告单项工程名称：单项工程编号：单位工程名称单位工程编号储罐公称容积m³罐壁材质储罐编号罐壁厚度检件名称设备型号照相质量等级检测比例管电压冲洗条件坡口形式管电流胶片牌号焊接方法焦距F 胶片规格表面状态曝光时间有效长度检测时间像质计型号底盘黑度检测长度： m射线照相共张，其中纵缝：张，环缝：张其他部位：张。
GB50128-2014储罐交工表格
单位工程编号
储罐名称
位号
储罐公称容积、内直径
M³，Ømm
壁板厚度
mm
序号
返修
片位号
返修
部位
缺陷性质
返修次数
返修焊缝尺寸
长×宽×深（mm）
返修日期
焊工
钢印号
返修
结果
监理单位
施工单位
监理工程师：
年月日
质量检查员：
技术负责人：
年月日
表C.0.11储罐总体试验记录
（项目名称）
储罐总体试验记录
单项工程名称：
显影剂型号
实际检测比例
对比试块/灵敏度
表面状态
检测方法
检测时间
渗透时间
材质
显像时间
规格/板厚
清洗方法
检测工艺编号
显像方法
检测情况
检测部位编号
缺陷类型
缺陷尺寸
返修次数
最终评级
检测结论
检测单位：
（公章）
年月日
技术负责人：
资格：级
年月日
审核人：
资格：级
年月日
报告人：
资格：级
年月日
表C.0.9衍射时差法超声检测报告
底片黑度
检测长度：m
射线照相共 张，其中纵缝： 张，环缝： 张
其它部位： 张。
Ⅰ级片 张，占总片数%；
Ⅱ级片 张，占总片数%；
Ⅲ级片 张，占总片数%；
说明：
报告附件：
1.布片位置图；
2.射线检测平片记录。
检测单位：
（公章）
年月日
技术负责人：
资格：级
年月日
审核人：
资格：级
技术交底记录(储罐焊接)
c.射线检测不合格时，如果缺陷的位置距离底片端部小于75mm，应在该端延伸300mm作补充检测，如延伸部位的检测结果不合格，应继续延伸检测。
d.当罐底边缘版厚度大于或等于8mm，且底圈壁板厚度大于或等于16mm时，在罐内及罐外角焊缝焊完后应进行磁粉或渗透检测，在充水试验完成后，应再次进行磁粉或渗透检测；
3、焊接施工应严格执行焊接作业指导书（WPS）和工艺卡上的要求。
4、定位焊及工卡具的焊接,应由合格焊工担任、焊接工艺应与正式焊接相同。
5、应在引弧板和坡口内引弧，禁止在非焊接部位引弧。
6、焊接前应检查组装质量,清除坡口面及坡口两侧 20mm 范围内的铁锈、水分和油污,并应充分干燥。
7、储罐内侧焊缝需要进行焊缝清根，清根方法可采用碳弧气刨，采用碳弧气刨清根需露出底层焊缝金属，清根后需用砂轮磨除金属氧化层。
11、罐底与罐壁连接的角焊缝，应在底圈壁板纵焊缝施焊完毕，并由数名焊工从罐内，外，沿同一方向进行分段退焊或跳焊法。宜采用先焊内侧，后焊外侧；焊脚高度按设计要求施焊。
12、罐壁的焊接，应先焊纵向焊缝，后焊环向焊缝，当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝，焊工应均匀分布，并沿同一方向施焊。纵向焊缝应自下向上焊接。内壁焊缝焊接完成后应用砂轮机打磨与板面平齐。
8、储罐焊缝无损检测要求如下：
a.纵向焊缝：对于底圈壁板纵焊缝，当板厚小于或等于10mm时，应从每条纵焊缝中任取300mm进行射线检测；当板厚大于10mm、小于等于25mm时，应从每条纵焊缝中任取两道300mm长进行射线检测，其中一条应靠近底板；其他各圈壁板，当板厚小于25mm时，每一焊工焊接的各种板厚，在最初的3m焊缝任意部位取300mm进行射线检测，以后不考虑焊工人数，对每种板厚在30m焊缝及其尾数内的任意部位取300mm进行射线检测当板厚小于等于10mm时，25%的T字缝应进行射线检测，当板厚大于10mm时，所有T字缝应进行射线检测；
常见焊缝缺陷的修补方法
常见焊缝缺陷的修补方法1目前，产品焊接的方法普遍使用手工钨极氩弧焊、CO2气体保护焊、焊条电弧焊、埋弧焊、熔化极气体保护焊等，而对焊缝缺陷返修一般采用焊条电弧焊或手工钨极氩弧焊。
因为这两种焊接方法虽然焊接速度慢，却焊缝的质量高，但必须由焊接技能高的焊工担任，才能出色完成返修任务，还必须掌握一些返修知识。
21、任何需要返修焊补的地方，首先清理干净，包括附近区域；将受热有影响的零件（如橡胶件、塑料件等）拆下。
2、根据焊接检验结果，确定返修部位，采取适当的方法（常用刨削、磨削等）去除缺陷，注意每次刨削不要太厚，通常2～3mm，以便及时发现缺陷。
缺陷为裂纹时，在碳弧气刨前应在裂纹两段钻至裂孔并应清除裂纹两端各50mm长的母材。
3、应将刨槽开成每侧边坡口面角度大于15°的坡口形状，刨削后，必须打磨氧化皮、渗碳层、残渣等，露出金属光泽，坡口底应显U形，不能有沟槽等死角。
对于裂纹、气孔等缺陷，常用磁粉或着色检查并确认已全部清除干净。
4、焊材的选择，焊材采购必须有出厂合格证，返修补焊时所选焊条（焊丝）不宜太粗，焊条≤φ4.0mm,焊丝≤φ2.4mm,焊材要按规定进行严格烘干处理，放入保温筒内，随用随取；严格管理制度，同批焊条不得连续烘干两次。
5、在特殊天气（如冬天），要作好保温措施。
31、焊前预热，补焊前对坡口及150～200mm范围内预热，预热温度应被焊材料、部位及具体情况而定，尽量预热温度上升均匀，层间温度不得低于预热温度。
2、焊接热量输入，通常要遵守经过评定验证了的焊接工艺和返修指导书，严格控制焊接热量的输入。
3.焊补时应在坡口内引弧，熄弧时应填满弧坑，多层焊层间应错开接头，焊缝长度应在100mm以上，焊补长度小于500mm时，可从中部起弧，并采用逆向焊接法。
熄弧处宜超出槽边20mm。
如长度超过500mm时应采用分段退焊法。
4、操作时的注意事项，施焊操作容易再次出现夹渣、未熔合、气孔、咬边等，产生夹渣与未熔合的原因是焊接电流小、焊条角度不当、运条方法不合适等造成，防止方法是适当加大焊接电流，宽坡口时应采用多层多道焊接，宜采用月牙形运条法，焊条摆动到坡口两侧时稍作停留，以达到充分熔合，并使焊缝两侧高中间低，防止焊出中间高两侧低有死角的焊缝。
焊缝返修方案及预防措施
焊缝返修方案及预防措施一、质量缺陷情况供水管网工程施工在直埋钢管施工时，对现场的焊缝质量按照设计文件要求，100%超声波进行检测，在近期的焊缝质量检测中，出现了以下不合格焊缝，1、焊缝A1+81，三次返修不合格，进入第四次返修；2、焊缝：A1+8，两次返修不合格进入第三次返修；3、焊缝：A1+86两次返修不合格，进入第三次返修；4、焊缝：A1+87，两次返修不合格，进入第三次返修。
二、针对焊缝质量的信息反馈在超声波探伤时，探测人员一定和项目部的技术人员和电焊班组长沟通好，近期出现的多次不合格的焊口，由于探测单位对缺陷位置标示不明，施焊人员所返修部位不是缺陷所在，从而多次返修。
而对于出现不合格的焊缝，不管是初次检测，还是第几次返修，返修后的结果首先经过项目部技术人员的外观质量评定后，通知监理部的专业监理工程师验收，进过双方的初步验收后，通知指挥部领导和检测单位到场对评定的焊缝进行检测。
三、缺陷产生原因分析影响焊缝质量的好坏，焊接工艺、焊接材料选用、烘烤，焊接设备，焊工操作技能，施焊环境及操作者责任心都会影响焊接缺陷。
再次是由于近期阴雨天气繁多，空气潮湿，电焊条的药皮受水汽潮湿；现场土质不良，塌方、流泥严重，开挖的工作坑环境不好，等原因影响，致使近期的焊缝质量屡出不合格现象。
因此，技术员应根据探测单位提供的信息缺陷种类、形态及分布等情况和原焊接工艺及施焊记录，有针对性地对缺陷产生原因进行分析，及时制定出合理的返修方案。
若属工艺原因，在返修中应注意适当调整规范参数或工艺措施；若属操作原因，则应在返修中提醒焊工纠正。
对于已在返修处发现的缺陷，若是前次返修时未挖除造成的，在返修工艺中应注意侧重对挖除过程中的指导；若在返修中新产生的，则应侧重指导补焊过程；若属操作不当造成的, 还应视缺陷严重情况决定是否换人返修。
若属于工作环境不好，下雨或工作坑开挖不出来，应该加强沟槽开挖的技术措施改进，阴雨天气不要进行电焊操纵。
焊缝返修记录
返修人
返修结果
时间
GZ819-013-1
-130～-70
条渣13mm 未熔合13mm
田林建
合格
2011.6.10
GZ819-013
1210～1250
开口性缺陷
田林建
合格
2011.6.10
施 工 单 位：
无 损 检 测 单 位
监 理 单 位
技术负责人：
年 月 日
技术负责人：
年 月 日
合格
2011.11.10
GZ626-1+003
980
非开口性缺陷
田林建
合格
2011.11.10
施 工 单 位：
无 损 检 测 单 位
监 理 单 位
技术负责人：
年 月 日
技术负责人：
年 月 日
专业工程师：
年 月 日
XSHN02-GD1-06
焊缝返修记录
工程名称：贵阳-桐梓成品油管道工程
单元名称：线路工程Ⅱ标段
夹渣
田林建
合格
2011.7.19
GZ709+001RW-3
+10 +50～+65
+10处气孔+50～+65处烧穿
田林建
合格
2011.7.19
GZ709+001RW
+120
开口性缺陷
田林建
合格
2011.7.19
施 工 单 位：
无 损 检 测 单 位
监 理 单 位
技术负责人：
年 月 日
技术负责人：
年 月 日
监 理 单 位
技术负责人：
焊接记录表格
焊接工程一览表焊3-1-1审核：年月日制表：年月日焊接工艺评定项目应用范围一览表焊3-1-2持证焊工登记一览表焊3-1-3制表：年月日焊材烘干与恒温存放记录表焊3-2-1焊材发放/回收记录表焊3-2-2焊接记录焊3-2-3质检员：年月日记录：年月日焊缝外观质量检查记录单位：（mm）焊3-2-4质检员：年月日承压部件（管道）焊口系统图焊3-2-5焊接接头返修工艺卡焊3-2-6下面是三个励志小故事，不需要的朋友可以下载后编辑删除谢谢！！！你可以哭泣，但不要忘了奔跑2012年，我背着大包小包踏上了去往北京的火车，开启了北漂生涯。
