常用桥堆外形、内部原理及规格
整流桥堆的工作原理是什么
整流桥堆的工作原理是什么？
整流桥堆指的是由2个或者是4个二极管构成的整流器件，这种桥堆主要包含半桥与全桥两大类，半桥又可以分为正半桥与负半桥两大类，堆桥可以使用UR进行表示，那么整流桥堆的工作原理是什么呢?
整流桥堆主要是由4个整流硅芯片当做桥式连接，外用绝缘朔料封装制作成的，大功率整流桥在绝缘层外加入锌金属壳包封，增强散热，整流桥的类型非常的多，比方说扁形、圆形、方形以及板凳形等很多种，最大的整流电流在0.5-100A的范围内，最高反向峰值电压的范围在50-1600V的范围内。
半桥主要是把2个二极管桥式整流的一半封在一块，使用2个半桥能构成桥式整流电路，一个半桥还能构成变压器带中心抽头的全波整流电路,选取整流桥要注意整流电路与运行电压，整流桥堆通常应用到全波整流电路里面，主要有全桥和半桥两大类。
全桥主要是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体组成的，全桥的正向电流有很多种，这就是整流桥堆的工作原理。

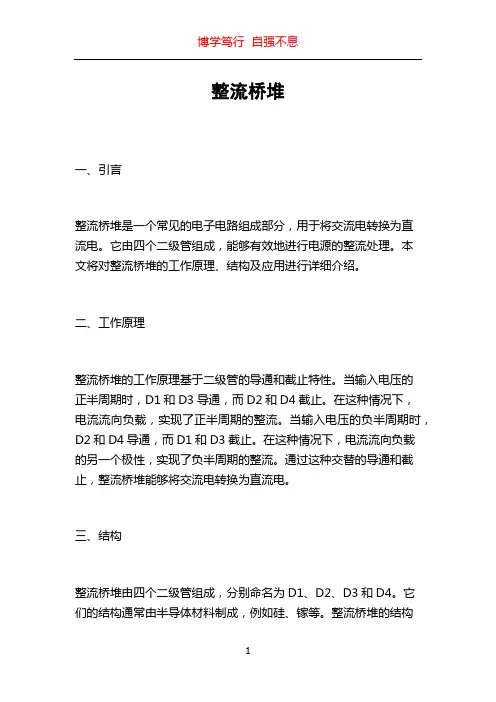

整流桥堆_精品文档
整流桥堆一、引言整流桥堆是一个常见的电子电路组成部分，用于将交流电转换为直流电。
它由四个二级管组成，能够有效地进行电源的整流处理。
本文将对整流桥堆的工作原理、结构及应用进行详细介绍。
二、工作原理整流桥堆的工作原理基于二级管的导通和截止特性。
当输入电压的正半周期时，D1和D3导通，而D2和D4截止。
在这种情况下，电流流向负载，实现了正半周期的整流。
当输入电压的负半周期时，D2和D4导通，而D1和D3截止。
在这种情况下，电流流向负载的另一个极性，实现了负半周期的整流。
通过这种交替的导通和截止，整流桥堆能够将交流电转换为直流电。
三、结构整流桥堆由四个二级管组成，分别命名为D1、D2、D3和D4。
它们的结构通常由半导体材料制成，例如硅、镓等。
整流桥堆的结构非常简单，四个二级管按照特定的方式连接在一起。
D1和D2并联连接，形成一个分支，被称为正分支。
D3和D4也并联连接，形成另一个分支，被称为负分支。
正分支和负分支通过一个负载（通常是电阻）连接在一起，组成了整流桥堆的主体结构。
四、应用1. 电源供应整流桥堆广泛应用于各种类型的电源供应中。
在大多数电子设备中，直流电是必需的。
整流桥堆能够将交流电源转换为适当的直流电源，满足电子设备的工作要求。
它被广泛应用于电子产品、计算机、通信设备等领域。
2. 变压器整流桥堆也广泛应用于变压器中。
在变压器中，交流电通过整流桥堆进行整流处理，然后才能进一步进行变压处理。
变压器是电力系统的重要组成部分，整流桥堆在其中发挥着重要角色。
3. 电动机控制整流桥堆还可以用于电动机控制。
电动机通常需要直流电作为输入才能正常工作。
通过将交流电转换为直流电，整流桥堆能够为电动机提供所需的电源，并控制电动机的速度和转向。
五、总结整流桥堆是将交流电转换为直流电的重要电子电路组成部分。
它由四个二级管组成，通过交替的导通和截止，实现了对交流电的整流处理。
整流桥堆被广泛应用于电源供应、变压器以及电动机控制等领域。
电阻电容桥堆排阻封装说明
1英寸=1000mil；1英寸= 2.54 厘米；1厘米= 0.393700787 英寸电阻：0805指的是80mil*50mil的，是指外形尺寸的长与宽。
电阻的种类繁多，分为固定电阻、可变电阻和特种电阻3大类。
固定电阻的原理图符号常用名称为“Res1”和“Res2”，常用的封装模型为“AXIAL”系列的，包括“AXIAL-0.3”、“AXIAL-0.4”“AXIAL-0.5”、“AXIAL-0.6”、“AXIAL-0.7”、“AXIAL-0.8”、“AXIAL-0.9”和“AXIAL-1.0”等，其后缀的数字表示封装模型中两个焊盘的间距（单位为英寸）。
电容：根据有无极性可将电容分为无极性电容和有极性电容，电解电容的封装模型为RB系列：例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，根据是否可调可将电容分为固定电容和可调电容，根据材料不同可将电容分为钽电容、瓷片电容、独石电容CBB电容和电解电容等。
其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
第二个数字表示电容外形的尺寸(通常为两焊盘间距的二倍)，单位为“英寸”。
有的电解电容也采用公制尺寸，如“RB5-10.5”和“RB7.6-15”等。
通常情况下，后缀的数字越大，相应的电容的容量也就越大无极性电容的封装模型为RAD系列：例如“RAD-0.1”“RAD-0.2”“RAD-0.3”和“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
通常情况下，后缀的数字越大，相应的电容的容量也就越大桥堆(2w10)：整流桥里面有四个二极管，桥堆有四个引脚，长脚的是+ 输出，和其相对的是- 输出，剩余的两个是交流~。
输出应用时~ 接交流，从+ - 之间就可以得到直流电压整流桥内部结构图片如下：排阻：A102G：字母A表示边上单端(带点处)为公共脚,字母G是误差等级，常用还有J级。
桥堆的工作原理
桥堆的工作原理
桥堆是一种基于建立桥梁的承重原理的结构体系。
它由两个以上的支柱和一系列的横梁组成，通过将横梁连接在支柱的两端，形成一个完整的网格结构。
这种结构能够承受横向和纵向的压力，使得重物得以平稳地分布到各个支柱上。
桥堆的工作原理可以通过以下几点来理解：
1. 平衡力：在桥堆中，每个小横梁都承担着平衡力的作用。
当外部施加压力时，这些横梁会产生相应的反作用力，使得整个结构保持平衡。
2. 横向支撑：桥堆的支柱经过精心设计，能够有效地分散横向力。
当有横向力作用在结构上时，支柱会通过桥梁传递和分散这些力，使得整个结构保持稳定。
3. 垂直支撑：支柱不仅能够承担横向力，还可以承受垂直力。
当重物施加在桥堆上时，支柱会通过桥梁将这些力传递到地面，以保证结构的稳定性。
4. 合理分布：桥堆中的支柱和横梁是按照一定的分布规律布置的，这样可以确保力量的合理传递和分散。
支柱和横梁的数量、质量和位置都需要经过仔细计算和设计，以确保结构的稳定性和可靠性。
总的来说，桥堆的工作原理是基于力的平衡和分散。
通过合理
设计和搭建横梁和支柱的位置和结构，使得桥堆能够承受和分散外部施加的力，从而保证整个结构的稳定性和安全性。
整流桥堆原理
整流桥堆原理今天来聊聊整流桥堆的原理。
你知道吗？在我们日常生活中，很多电器都用到了整流桥堆这个神奇的小玩意。
就像咱们家里的手机充电器，你可能没想过，从插座里流进充电器的交流电是怎么变成手机需要的直流电的呢？这就和整流桥堆的工作原理有关啦。
那这个整流桥堆到底是怎么个工作法呢？我来给你讲一讲我学习这个原理的过程。
刚看到这个概念的时候，我也是一头雾水。
后来查了不少资料才慢慢明白。
整流桥堆说白了，就像是一个交通指挥官，专门指挥电流的走向。
想象一下，交流电就像是来来往往的车流，有向前走的，也有向后走的，杂乱无章。
而我们的电子设备大多需要直流电，就像只允许单一方向行驶的车道。
整流桥堆里有四个二极管，这二极管呀，可以理解成一个个只能单向通行的小闸门。
打个比方啊，二极管就像一个个单向旋转门，电流只能按照规定的方向流动。
在交流电流入整流桥堆的时候，这四个二极管就开始发挥作用了。
当电流按照某一个方向进入的时候，其中两个二极管就“打开”让电流通过，把它朝着我们需要的方向引导，就如同交通警察引导车辆到正确的车道。
当电流方向改变了，另外两个二极管就开始工作了，确保电流还是按照我们想要的方向流动。
这就要说到为什么这样做就能把交流电变成直流电了呢。
因为通过这四个二极管对电流方向的不断纠正，交流电原本来来回回的电流方向就被强制变成了单一方向，这样就得到了直流电。
实际生活中的应用可太多了。
就像台式电脑的电源里面就有整流桥堆，没有它把交流电变成直流电，电脑那些精密的电子元件就没法工作了。
再比如说家里的彩电，也要靠整流桥堆来转换电流，给各个部分供应合适的电。
有意思的是，虽然原理看起来简单，但是实际设计和使用整流桥堆的时候还有很多注意事项呢。
比如说每个二极管的承受电压和电流能力得合适，要是选错了，就像把小水管接到大水源头一样，会爆掉或者无法工作的。
我感觉我还只是初步理解了整流桥堆的原理，我想可能还有更多深层次的知识等着我去挖掘。
比如说，不同的电路设计中对整流桥堆的要求肯定各有不同，这里面应该大有学问。
常用桥堆及半桥堆电路结构分
修的基础。
Байду номын сангаас
以互换使用外，其他引脚之间不能互换使用。 (4)桥堆的各引脚旁均有标记，但这些标记不一定是标在桥堆的顶 部，也可以标在侧面的引脚旁。在其他电子元器件中，像桥堆这样的引脚标 记方法是没有的。所以在电路中能很容易识别桥堆。桥堆主要用于电源电路 中。 (5)半桥堆为三根引脚。 2、桥堆电路符号识图解说： 图 2 是桥堆、半桥堆的电路符号，半桥堆是由两只二极管组成的器 件。
常用桥堆及半桥堆电路结构分
桥堆及半桥堆都是整流二极管的组合器件，这一点可以从它们的结构 中看出。在许多电源电路中使用桥堆或半桥堆构成整流电路。 一、外形特征和电路符号 1、桥堆外形特征解说： (1)桥堆的外形有许多种。 (2)桥堆的体积大小不一，一般情况下，整流电流大的桥堆其体积 大。 (3)全桥堆共有四根引脚，这四根引脚除标有符号的两根引脚之间可
图 2(a)所示是桥堆的电路符号;图 2(b)所示是桥堆是电路符号的简化 形式;图 2(c)和图 2(d)所示是两种半桥堆的电路符号，它们内部的二极管连接 方式不同;一个是两只二极管的正极相连;另一个是两只二极管的负极相连。 图中是交流电压输入引脚，每个桥堆或半桥堆各有两个交流电压输入 引脚，这两个引脚没有极性之分。 图中+是正极直流电压输出引脚，-是负极性直流电压输出引脚。 3、桥堆特点解说： (1)整流电路中采用桥堆后，电路的结构得到明显简化，电路中有一 个元器件(桥堆)构成整流电路，而不是多只二极管构成整流电路。 (2)电路分析比较简单，在了解桥堆及半桥堆内部结构和工作原理的 情况下，电路工作原理分析得到大大大简化。但是，对于初学者来说，如果 不能掌握桥堆及半桥堆的内部结构及电路工作原理，电路分析、故障检修就 难度较大。所以，掌握桥堆及半桥堆的内部结构及电路工作原理是识图和检
整流桥堆
1.3.2整流桥堆汉中市科技职业中专xx教材依据中等职业教育课程改革国家规划新教材伍湘彬老师主编的《电子技术基础与技能》第一章3节教学设计要点在教材中整流桥堆只是简略的一带而过。
为实现教学与实践相结合，教学与市场相结合，在清华大学培训后，我认为有必要对该知识点加以拓展。
本节课为《电子技术基础与技能》第一章的内容，在教学中除了知识与技能的传授外，培养学生学习兴趣也是本章教学设计的重点。
因此，在教学中要根据中职学生特点，扬长避短，对理论知识进行适当的简化，体现够用就行，相关知识与技能的传授，分层次、分阶段逐步实施，不追求一步到位。
同时，本节课教学要体现教学与市场相结合。
教学目标一、知识目标（１）了解整流桥堆（全桥）基本结构、类型和主要参数；（２）了解整流桥的命名规则；（３）了解整流桥的应用。
二、能力目标（１）培训学生搭建简单电路的动手能力；（２）整流桥堆的检测方法。
三、情感态度与价值观（１）培养学生学习热情；（２）培养学生热爱生活，积极实践，乐于探究，团队协作的精神；（３）引导学生树立多观察、多提问、多思考、多应用书本知识解决实际问题的意识。
教学重点（１）整流桥堆（全桥）基本结构、类型和主要参数。
（２）整流桥堆的检测方法。
教学难点整流桥堆的检测方法。
教学课时1学时教材分析本节教材是本书的第三节内容整流电路的拓展。
整流桥堆在实际电路中应用非常普遍。
本节教学内容的安排就是为体现教学与市场相结合的特点安排的。
一方面拓展了学生的视野，另一方面提高了学生学习兴趣。
学情分析授课对象：中职电子班一年级新生。
大部分学生思维活跃、情感丰富、善于表现，对合作性、探究性学习及实践操作很感兴趣。
但是，大部分学生抽象思维还不理想，需进一步提高；自学能力较差，学习兴趣不浓。
知识储备：整流电路的相关知识。
教法和学法一、教法理实一体化教学二、学法以实践操作、合作学习和探究性学习为主，培养学生的创新精神和实践能力。
教学设备亚龙创新实验设备10套、多媒体设备一套教学过程一、引入新课通过复习桥式整流电路的结构及二极管的内部结构，引出课题。
常用的整流桥极其参数
常用的整流桥极其参数参数共四项从左到右依次为产品型号峰值反压VRRM(V) 平均电流(A) 正向压降(V) 封装MB1S 100 0.5 1.1 MDI MB6S 600 0.5 1.1 MDI DF02 200 1 1.1 DIP DF06 600 1 1.1 DIP DF06S 600 1 1.1 DIP-S DF1506 600 1 1.1 DIP RB155 600 1.5 1.1 WOB RB156 800 1.5 1.1 WOB KBP06 600 1.5 1.1 KBP 2W06 600 2 1.1 WOB KBPC108 800 3 1.1 KBPC1 BR36 600 3 1.1 BR3 KBL02 200 4 1.1 KBL KBL08 800 4 1.1 KBL KBL06 600 4 1.1 KBL RS502 200 5 1.1 RS5RS506 600 5 1.1 RS5KBL602 200 6 1.1 KBLKBL606 600 6 1.1 KBLKBJ606 600 6 1.1 KBJKBPC602 200 6 1.1 KBPC6KBPC606 600 6 1.1 KBPCKBJ802 200 8 1.1 KBJKBJ806 600 8 1.1 KBJRS802 200 8 1.1 KBURS806 600 8 1.1 KBUKBPC802 200 8 1.1 KBPC8 KBPC806 600 8 1.1 KBPC8 KBU1002 200 10 1.1 KBU KBU1006 600 10 1.1 KBUKBJ1002 200 10 1.1 KBJ KBJ1006 600 10 1.1 KBJ BR102 200 10 1.1 BR10 KBU1502 200 15 1.0 KBU KBU1506 600 15 1.0 KBU KBJ1502 200 15 1.0 KBJ KBJ1506 600 15 1.0 KBJ KBJ2502 200 25 1.0 KBJKBJ2506 600 25 1.0 KBJ KBU2502 200 25 1.0 KBUKBU2506 600 25 1.0 KBU KBPC2502 200 25 1.0 KBPC KBPC2506 600 25 1.0 KBPC KBPC2510 1000 25 1.0 KBPC KBPC3502 200 35 1.1 KBPC KBPC3510 1000 35 1.1 KBPC KBPC5002 200 50 1.0 KBPC KBPC5010 1000 50 1.0 KBPC 整流桥参数 KBPC系列 KBPC3510 :产品生产产产品说明型号产厂家品大类品小类二整方DB1H11极管流桥桥 07 Y A 000V二整圆W00H15极管流桥桥 5 Y A 0V二整圆W10 H11极管流桥桥 Y A 000V二整圆2W1H21极管流桥桥 0 Y A 000V二整扁KBPH21极管流桥桥 10 Y A 000V二整扁KBPH31极管流桥桥 310 Y A 000V二整扁KBLH41极管流桥桥 410 Y A 000V二整扁RS6H61极管流桥桥 08 Y A 000V二整扁RS8H81极管流桥桥 07 Y A 000V二整方KBPH61极管流桥桥 C610 Y A 000V二整方KBPH81极管流桥桥 C810 Y A 000V二整方KBPH11极管流桥桥 C1010 Y 0A 000V二整方KBPH11极管流桥桥 C1510 Y 5A 000V 二整方KBPH21极管流桥桥 C2510 Y 5A 000V 二整方KBPH31极管流桥桥 C3510 Y 5A 000V 二整方KBPH51极管流桥桥 C5010 Y 0A 000V。
整流桥堆工作原理
整流桥堆工作原理今天咱们来唠唠那个超有趣的整流桥堆的工作原理呀。
整流桥堆呢，就像是一个神奇的小管家，专门管电的那种哦。
你知道交流电吧，就像个调皮的小猴子，一会儿正一会儿负，上蹿下跳的。
可是有些时候我们需要直流电，就像个老实巴交一直朝着一个方向努力的小蜗牛。
这时候整流桥堆就闪亮登场啦。
整流桥堆里面其实是由几个二极管组成的。
二极管可是个很有个性的小元件呢。
它就像一个单向的小通道，电流只能从一个方向通过，就像单行线一样。
如果电流想反着走，哼，二极管就会把它拦住，就像一个严厉的小门卫。
想象一下，交流电进来的时候，正半周的电流想通过整流桥堆。
这时候，桥堆里合适的二极管就像热情的迎宾员，开开心心地把电流引导到正确的方向，让电流顺利地朝着我们想要的方向走。
而负半周的电流来了呢，其他的二极管又发挥作用啦。
它们就像接力赛的选手一样，把负半周的电流也转化成我们需要的方向。
这样一来，不管是交流电的正半周还是负半周，经过整流桥堆这么一捣鼓，出来的就都是朝着同一个方向的直流电啦。
你看，整流桥堆就像是一个魔法盒。
交流电进去的时候是那种忽正忽负的混乱状态，从这个魔法盒出来后就变得规规矩矩的直流电了。
这就好比把一群调皮捣蛋、到处乱跑的小动物，经过一个神奇的通道后，变成了排着整齐队伍朝着一个方向前进的小队伍。
而且呀，整流桥堆在很多地方都起着至关重要的作用呢。
比如说在我们的手机充电器里，它就悄悄地在工作。
要是没有它把交流电变成直流电，我们的手机可就没法好好充电啦。
还有那些小电器，像收音机之类的，整流桥堆也是功不可没。
它就像一个幕后英雄，默默地把电整理得妥妥当当的。
有时候我就觉得，整流桥堆就像一个超级聪明的小助手。
它虽然小小的，但是本事可大着呢。
它就那么静静地待在电路板上，按照自己的规则，把交流电变成直流电，没有一点怨言。
就像一个勤劳的小蜜蜂，不管什么时候，只要有电需要整流，它就立马开始工作。
从微观的角度看，那些二极管在整流桥堆里的配合简直是天衣无缝。
桥堆的测量方法
一、桥堆外观:
二、桥堆命名规则：
一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V 如:KBL407即4A，700V
KBPC5010即50A,1000V（1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
三、实训原理图:
四、桥堆的测量方法:
桥堆的图形符号及检测电路如图所示，其中“＋”、“－”指的是整流后输出电压的极性，而桥堆中二极管的极性则正好与此相反。
图挢堆检测
那么，需要测几次才能确定好管子的好坏呢？如图所示，可用“×10k”挡两步检查法进行检测：
第一步，测量①、②间“正”“反”向电阻，正反向阻值均应为∞；第二步，测量③、④间的正向电阻（③接黑表笔，④接红表笔）应在3～10kΩ（此范围视表型不同可略有不同）间，以上两步测量均正常，则是好的。
否则说明桥堆质量不佳或已损坏。
分析过程如下：4只二极管中只要有1只击穿短路或反向电阻变小，则无第一步结果。
若任何1只或几只断路或正向阻值增大，则第二步测得的阻值会大于10kΩ。
五、实训表格。
整流桥堆工作原理
整流桥堆工作原理
整流桥堆（Rectifier Bridge）是一种常用的电子元件，用来将
交流电转换为直流电。
工作原理如下：
整流桥堆的基本结构由四个二极管组成，排列成一个方桥形状。
这四个二极管分别被标记为D1、D2、D3和D4。
交流电源的
两个输出端分别连接到整流桥堆的两个输入端AC1和AC2。
此外，整流桥堆还有两个输出端DC+和DC-。
当交流电源正极连接到整流桥堆的AC1端，负极连接到AC2
端时，整流桥堆开始工作。
在正半周期时，交流电源的电流从AC1流入整流桥堆，经过二极管D1和D4，然后流出DC+。
同时，通过二极管D2和D3的反向偏置，交流电源的电流不
能通过它们流回AC2。
因此，此时整流桥堆输出的是正向的
电流。
在负半周期时，交流电源的电流从AC2流入整流桥堆，经过
二极管D3和D2，然后流出DC-。
与正半周期相反，通过二
极管D1和D4的反向偏置，交流电源的电流不能通过它们流
回AC1。
所以在负半周期时，整流桥堆输出的电流为负向的。
通过交替进行的正半周期和负半周期的处理，整流桥堆能够将交流电源的电流转换为直流电，并输出到DC+和DC-。
这样
就完成了将交流电转换为直流电的功能。
需要注意的是，整流桥堆对于输入的交流电源电压有一定的要求，通常需要输入电压大于二倍的二极管正向压降，才能正常
工作。
此外，整流桥堆还可以与滤波电容器等元件结合使用，以提高输出的稳定性和减少电压波动。
常用桥堆外形、内部原理及规格
常用桥堆外形、内部原理及规格
常用桥堆外形、内部原理及规格
江苏省泗阳县李口中学沈正中
桥堆（整流桥）是由两个或四个二极管组成的整流器件。
桥堆有半桥和全
桥两种，半桥又有正半桥和负半桥两种，
一个正半桥和一个负半桥就可以组成
一个全桥，如下图1。
堆桥的文字符号
用UR表示。
大功率桥堆要加散热板。
外形有扁形、圆形、方形、板凳形（分
直插与贴片）等，如图2、图3。
一般整流桥命名中有3个数字，第一
个数字代表额定电流A，后两个数字代表
额电压(数字×100 V)。
如：KBL407即为4A700V，KBPC5010即50A1000V （005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
常见外形及内部结构如下：
桥堆品种很多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A 到50A，最高反向峰值电压从50V到1000V。
常见有以下一些规格（另外，对于电磁炉有专用的扁桥单相硅桥RS2006M-600V20A）：。
整流桥堆和高压硅堆的原理与检测
整流桥堆和高压硅堆的原理与检测整流桥堆和高压硅堆（高压整流管）的作用是将交流电压变换为脉动直流电压。
一、整流桥堆的分类、构成和检测1．整流桥堆的分类按构成整流桥堆可分为全桥整流堆和半桥整流堆两类，按功率大小整流桥堆可分为小功率整流堆、中功率整流堆和大功率整流堆3类；按外形结构整流桥堆可分为方形、扁形和圆形3类；按焊接方式整流桥堆可分为插入式和贴片式两类。
常用的整流桥堆实物外形如下图所示。
2．整流桥堆的构成半桥整流堆由2只二极管构成，而全桥整流堆由4只二极管构成，它们的电路符号如下图所示。
3．整流桥堆的检测由于半桥整流堆和全桥整流堆是由二极管构成的，所以可通过检测每只二极管的正、反向导通压降值（或阻值）来判断它是否正常，如下图所示。
将数字万用表置于“二极管”挡，测得AC 脚与+脚间的正向导通压降值为0.547（即二极管的正向导通压降值），如图（a）所示；测得—脚与AC 脚间正向导通压降值为0.544（即二极管的正向导通压降值），如图（b）所示；测得+脚与—脚间的正向导通压降值为1.009（即2 个二极管的正向导通压降值），如图（c）所示；测得+脚与—脚间的反向导通压降值为无穷大，如图（d）所示。
而接其他引脚，测量二极管的反向导通压降值也都为无穷大。
二、高压硅堆的识别与检测1．高压硅堆的识别高压硅堆俗称硅柱，它是一种硅高频、高压整流管。
因为它由若干个整流管的管芯串联后构成，所以它整流后的电压可达到几千伏到几十万伏。
高压硅堆早期主要应用在黑白电视机的行输出变压器中，现在主要应用在微波炉等电子产品中。
常见的高压硅堆如下图所示。
其中，大功率高压硅堆的表面标注的参数为0.2～0.8A/100kV，说明该高压硅堆的整流电流可达到0.2～0.8A，最大耐压值为100kV。
2．高压硅堆的检测高压硅堆由若干个整流管的管芯组成，所以测量时反向电阻的阻值应为无穷大，而正向阻值也为无穷大。
下面以微波炉使用的高压整流堆（高压整流二极管）为例介绍高压硅堆的检测方法。
桥堆 二极管原理
桥堆二极管原理
桥堆和二极管是电子领域中常见的两个概念，它们在电路设计和电子设备中起着重要的作用。
桥堆是一种由四个二极管组成的电路，通常被用于交流电源的整流。
它利用了二极管的单向导通特性，将输入的交流电信号转换为直流电信号。
桥堆的四个二极管分别处于导通和截止状态，通过交替导通和截止来实现整流功能。
桥堆的工作原理基于二极管的单向导通。
当输入的交流电信号的正半周时，充当正半桥的两个二极管处于导通状态，而充当负半桥的另外两个二极管则处于截止状态。
反之，当输入信号的负半周时，正负桥的导通和截止状态会互相交换。
通过这种交替导通和截止的方式，桥堆可以将输入的交流电信号整流为单向的直流电信号。
二极管则是一种半导体器件，具有非线性特性。
它有两个电极，即正极（即“阳极”）和负极（即“阴极”）。
二极管的工作原理
基于半导体材料中P型和N型区域之间的PN结。
当正向电压施加在二极管上时，电流可以从正极流向负极，二极管处于导通状态。
而当反向电压施加在二极管上时，电流无法通过，二极管处于截止状态。
二极管的导通和截止状态可以用于电路中的多种应用，如整流、开关和信号调制等。
在整流电路中，二极管可以将交流信号转换为直流信号。
在开关电路中，二极管可以充当开关，控制电流的流动。
在信号调制中，二极管可以被用于调制和解调信号。
通过研究和理解桥堆和二极管的原理，我们可以更好地应用它们于电子领域的电路设计和电子设备中，实现各种功能和应用。
90常用整流桥堆的分类和型号全桥、半桥
90常用整流桥堆的分类和型号全桥、半桥常用整流桥堆的分类和型号；桥式整流器品种多，性能优良，整流效率高，稳定性好；1.贴片系列：；MB2S、MB4S、MB6S、MB8S、MB10；DB101S、DB102S、DB103S、DB1；DB151S、DB152S、DB153S、DB1；2.板桥系列：；DB101、DB102、DB103、DB104、；DB1 51、DB152、DB153、DB154、；3常用整流桥堆的分类和型号桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
1. 贴片系列：MB2S、MB4S、MB6S、MB8S、MB10S。
DB101S、DB102S、DB103S、DB104S、DB105S、DB106S、DB107S。
DB151S、DB152S、DB153S、DB154S、DB155S、DB156S、DB157S。
2. 板桥系列：DB101、DB102、DB103、DB104、DB105、DB106、DB107。
DB151、DB152、DB153、DB154、DB155、DB156、DB157。
3. 圆桥系列：W005、W01、W02、W04、W06、W08、W10. 2W005、2W01、2W02、2W04、2W06、2W08、2W10。
4. 扁桥系列：RS201、RS202、RS203、RS204、RS205、RS206、RS207。
KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210。
扁桥KBL4A： KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410。
扁桥GBP2A： GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210。
扁桥G BL4A：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410。
桥堆trr影响传导的原理
桥堆trr影响传导的原理
桥堆（也称为四阻网络或H网络）是一种电路拓扑结构，由四个电阻和两个被测元件组成，通常用于电阻测量。
它的原理基于传导的影响。
当一个电流通过一个桥堆电路时，电流会根据电阻的阻值分配到每个分支电路中。
根据欧姆定律，电流通过每个电阻的电压与该电阻的阻值成正比。
因此，较小的电阻将获得更高的电流，而较大的电阻将获得较低的电流。
传导是指电流通过物质的能力。
在桥堆电路中，被测元件（如电阻或电容）可以被插入两个电阻中。
这些被测元件对电流的传导有几种影响。
1. 电阻：如果被测元件是一个电阻，它将成为电流路径的一部分，并分担电流负载。
由于电阻值的存在，电流在电阻和被测元件之间分配。
这种分配使得在被测元件两端会有电压降。
2. 电容或电感：如果被测元件是一个电容或电感，它将在电流变化时储存或释放能量。
这会导致电流的阻塞或推动，并影响整个电路的传导。
由于被测元件的阻值或电容特性可能不稳定或未知，通过测量桥堆电路中的电压和电流，可以根据电阻和电流之间的关系推断出被测元件的特性。
通过调整和测量桥堆电路中的电压，可以对被测元件的特性进行准确而精确的测量。
总而言之，桥堆电路通过被测元件的阻抗或电容特性对电流的传导产生影响，并通过测量电压和电流之间的关系进行精确的测量。
可控硅的桥堆
可控硅的桥堆
控硅桥堆（SCR Bridge Stack）通常是指一种电子元件的组合，用于实现电流控制和开关应用。
它通常包括多个可控硅（Silicon Controlled Rectifier，SCR）或晶闸管，并且这些可控硅连接在一起以实现所需的电流控制和功率开关功能。
可控硅桥堆通常应用于高功率电子设备、电机控制、电源调整以及电阻焊等领域。
SCR桥堆的常见配置包括全波和半波桥堆：
1.全波可控硅桥堆：这种配置通常包括四个SCR，安装成桥形，
以便实现交流电压的全波整流。
这种桥堆通常用于交流电源控制和整流应用。
2.半波可控硅桥堆：这种配置包括两个SCR，用于实现半波整流。
它通常用于需要单向电流控制的应用，如电阻焊。
SCR桥堆的工作原理是通过触发SCR，控制电流的导通和截止，从而实现电流控制和功率开关。
SCR通常是双向开关，可以控制电流的导通方向，因此非常适合用于交流电源和交流电路的控制。
控制SCR 的触发角可以调整，以实现所需的电流波形和功率输出。
SCR桥堆的设计和应用要根据具体的需求和电路要求来选择，以确保其稳定性和性能。
这种组合通常由电子工程师和电力工程师设计和维护，用于各种高功率电子控制和电力调整应用。
GBPC3506W！ASEMI分享整流桥的组成与原理
编辑人：MM摘要:半桥由两只二极管组成，有三个引出脚。
正半桥两边的管脚是两个二极管的正极，即交流输入端;中间管脚是两个二极管的负极，即直流输出端的"正极"。
半桥由两只二极管组成，有三个引出脚。
正半桥两边的管脚是两个二极管的正极，即交流输入端;中间管脚是两个二极管的负极，即直流输出端的"正极"。
负半桥两边的管脚上两个二极管的负极，即交流输入端;中间管脚是两个二极管的正极，即直流输出端的"负极"。
一个正半桥和一个负半桥就可以组成一个全桥。
全桥由四只二极管组成，有四个引出脚。
两只二极管负极的连接点是全桥直流输出端的"正极"，两只二极管正极的连接点是全桥直流输出端的"负极"。
整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。
整流桥品种多:有扁形、圆形、方形、板凳形(分直插与贴片)等，有GPP与O/J结构之分。
最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。
整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路。
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值(最高反向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V如:KBL407即4A，1000V(KBPC5010即50A,1000V(1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用桥堆外形、内部原理及规格
江苏省泗阳县李口中学沈正中
桥堆（整流桥）是由两个或四个二极管组成的整流器件。
桥堆有半桥和全
桥两种，半桥又有正半桥和负半桥两种，
一个正半桥和一个负半桥就可以组成
一个全桥，如下图1。
堆桥的文字符号
用UR表示。
大功率桥堆要加散热板。
外形有扁形、圆形、方形、板凳形（分
直插与贴片）等，如图2、图3。
一般整流桥命名中有3个数字，第一
个数字代表额定电流A，后两个数字代表
额电压(数字×100 V)。
如：KBL407即为4A700V，KBPC5010即50A1000V （005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
常见外形及内部结构如下：
桥堆品种很多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A 到50A，最高反向峰值电压从50V到1000V。
常见有以下一些规格（另外，对于电磁炉有专用的扁桥单相硅桥RS2006M-600V20A）：。
