物理人教版九年级全册电路故障分析
九年级物理全一册(专题训练)专题1 电路故障判断(人教版)(解析版)
专题一电路故障判在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。
先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。
断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。
短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
表一电路发生故障时的现象故障现象灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示短路数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路) 断路灯泡不亮；电流表无示数；电压表示数为零或接近电源电压表二常见电路故障的判断现象故障电流表、电压表的指针反向偏转电流表、电压表的“＋”“－”接线柱接反电流表、电压表的量程可能都选择过大；电源电压电流表、电压表的指针偏转角度很小可能过低电流表指针超过最大值量程可能选择过小；电路中可能出现短路专题分析【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。
造成这一现象的原因可能是灯泡(选填“灯泡短路”“灯泡断路”或“变阻器断路”)【解析】若灯泡短路，则电压表示数为0，电路为通路，电流表有示数；若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压；若变阻器断路，整个电路断路，则两表都没有示数。
【答案】断路【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。
物理人教版九年级全册电路故障分析
【针对训练 】
4．电工师傅常用一只标有“220 V 40 W”的灯泡 L0(检验灯泡)取 代保险丝来检查新安装的照明电路中每个支路的情况，如图 T4 －14 所示。当只闭合开关 S、S1 时，灯泡 L0 不亮；当只闭合 S、 S2 时， L0 和 L2 呈暗红色(比正常发光状态暗得多)； 当只闭合开关 S、S3 时，灯泡 L0 正常发光。由此可以判断 ( C )
类型三
家庭电路故障
例 4 小明同学想在家里安装一盏照明灯，如图 T4－13 所示 是他设计的电路。图中虚线框 1 和 2 应连入开关和电灯，则开 2 关应装在虚线框______ 中。 安装完毕后， 闭合开关， 电灯不亮， 用试电笔分别测试 a、b、c 点时，试电笔的氖管都发光，则电 路的故障为______________ 进户零线断路 。
【针对训练 】
3．在“测量小灯泡的电功率”的实验中，小明连接了如图 T4－12 所示的电路。
(1)请帮小明将电路补充完整。
【答案】图略
(2)正确连接电路后闭合开关，发现小灯泡不亮，电流表、电 压表都没有示数。小明确定电路的接线良好，且电表和电源 都完好，小明作出了以下猜想： 猜想①：小灯泡断路； 猜想②：开关断路； 猜想③：滑动变阻器断路。 假设故障只有一处， 经过分析， 小明确定猜想①是不可能的， 因为如果猜想①成立，则________ 电压表 会有示数。为了尽快查出 故障原因，小明将导线 A 端拆下，把它改接在______( 选填 B “B”或“C”)点的接线柱上，如果电流表、电压表都无示 ③ 填序号)正确；如果电流表、电压表都有 数，则猜想______( 示数，则猜想______( ② 填序号)正确。
2．电路断路 (1)串联电路断路：如图 T4－3 甲所示，电阻 R 1 断路，此时 电路电流为零， 所有用电器停止工作， 电阻 R 1 两端有电压(几 乎等于电源电压)，电阻 R 2 两端电压为零。
人教版九年级物理 全一册 第16章 小专题4 电路故障分析 专题练习 有答案
小专题4电路故障分析一选择题1.如图所示的电路中，两个小灯泡的规格相同。
闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。
则故障原因可能是()A．L1短路B．L1断路C．L2短路D．L2断路2.如图所示，开关S闭合后，两电表均有示数，小灯泡均正常发光。
过了一会两灯突然熄灭，电流表示数变为0，电压表示数约为电源电压。
则下列故障判断可能正确的是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0。
若电路中只有一处故障，则可能的故障是()A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路4.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是()A．电压表短路B．电流表断路C．L1断路D．L1短路5.如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是() A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路6.如图所示电路，闭合开关S后，两灯均不发光。
为检测电路故障，泽华做了以下操作：将一根导线两端接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。
则电路故障可能是()A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路7.在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。
由此可以推断()A．L1一定短路B．L2一定断路C．L1短路，同时L2断路D．检测导线一定断路8.如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数。

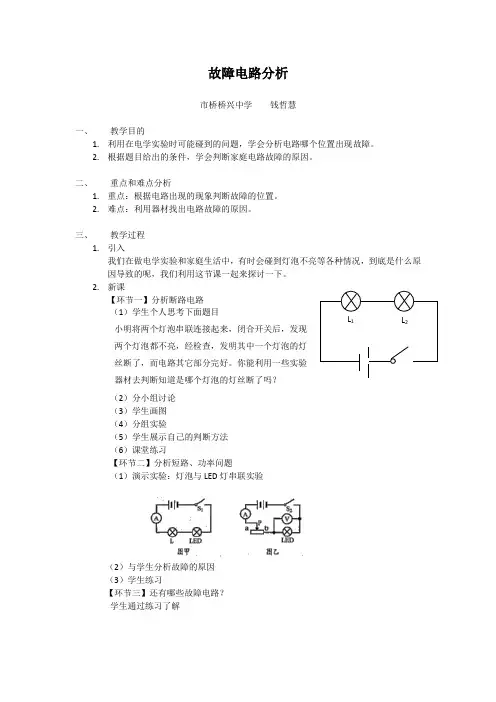

物理人教版九年级全册故障电路分析
故障电路分析
市桥桥兴中学钱哲慧
一、教学目的
1.利用在电学实验时可能碰到的问题，学会分析电路哪个位置出现故障。
2.根据题目给出的条件，学会判断家庭电路故障的原因。
二、重点和难点分析
1.重点：根据电路出现的现象判断故障的位置。
2.难点：利用器材找出电路故障的原因。
三、教学过程
1.引入
我们在做电学实验和家庭生活中，有时会碰到灯泡不亮等各种情况，到底是什么原因导致的呢，我们利用这节课一起来探讨一下。
2.新课
【环节一】分析断路电路
（1）学生个人思考下面题目
小明将两个灯泡串联连接起来，闭合开关后，发现
两个灯泡都不亮，经检查，发明其中一个灯泡的灯
丝断了，而电路其它部分完好。
你能利用一些实验
器材去判断知道是哪个灯泡的灯丝断了吗？
（2）分小组讨论
（3）学生画图
（4）分组实验
（5）学生展示自己的判断方法
（6）课堂练习
【环节二】分析短路、功率问题
（1）演示实验：灯泡与LED灯串联实验
（2）与学生分析故障的原因
（3）学生练习
【环节三】还有哪些故障电路？
学生通过练习了解。
九年级物理全册专题六电路故障分析与检测初中九年级全册物理_1
12/12/2021
第十二页，共十八页。
D
7 ． ( 包 头 中 考 ) 如 图 所 示 电 路 ， 开 关 S 闭 合 后 ， 若 L1 的 灯 丝 突 然 烧 断 ， 会 发 生 的 现 象 是
(
)
A．L1、L2、L3均熄灭，电压表、电流表示数均为零 B．L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大 C．除L1不亮外，其余(qíyú)一切无任何变化 D．L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零(阿凡题
九年级上册人教版物理(wùlǐ) 第十六章 电压(diànyā) 电阻
专题六 电路故障分析(fēnxī)与检测
12/12/2021
第一页，共十八页。
12/12/2021
第二页，共十八页。
1．电路故障判断：一般是通过(tōngguò)对灯泡的亮暗，电流表、电压表示数的有无及其变化
等现象进行分析推理。
电压表有明显示数，而电流表示数几乎为零，则电路故障可能是( )
A．灯L1短路
B B．灯L1断路
C．灯L2短路
D．灯L2断路
12/12/2021
第八页，共十八页。
3．如图所示，电源电压保持不变，开关(kāiguān)S闭合后，灯L1和L2都正常发光，一段时间后，
一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是(
内容(nèiróng)总结
第十六章 电压 电阻。1．电路故障判断：一般是通过对灯泡的亮暗，电流表、电压表示数的有无及 其变化等现象进行分析推理。2．故障现象分析：根据故障分析灯泡亮暗变化、电表示数变化。③电压表无
No 示数(电压表所测部分两节点之外断路)。④电压表有示数(接近电源(diànyuán)电压，电压表所测部分两节点
人教版九年级物理--电路故障专题分析
电路故障专题分析一、普通电路故障：从故障分析现象：从现象判断故障：1、如图所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数2、如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是( )A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R 一定短路3、如图所示电路，电源电压为3V.当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电路的故障是( )A.灯L l短路B.灯L2短路C.灯L l开路D.灯L2开路4、如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。
过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路5、如图所示，当开关闭合，L1、L2都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是（）A．L1短路 B.L2短路 C．L1断路 D．L2断路6、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是A．电压表V1示数为零，灯L1断路 B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。
对此有下列几种猜想，其中可能的是（）①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥灯泡L1、L2的额定功率不同L1L2SA．①B．①③⑥C．③④D．②⑤⑥8、.如图所示，闭合开关S时，灯泡L1、L2都不亮。
重点专题4 电路故障分析—人教版九年级物理全册课后作业精品PPT12页)
5．如图所示的电路中，电源电压恒定，闭合开关 S 后，电路 正常工作．过了一会儿，两电表的示数突然都变为零，则该电 路中出现的故障可能是( A )
A．灯 L 断路 C．灯 L 短路
B．R 短路 D．R 断路
6．如图所示电路，电源电压为 U，开关 S 闭合前后，电压表 指针的位置不变，若电路中仅有一处故障，且只可能发生在电 阻 R1或R2上，则电压表示数及相应的故障分析正确的是( B )
•
8.造成中西方用香差异的一个很重要 因素， 也是许 多其他 文化差 异的内 在因素 之一， 就是各 自传统 信仰的 不同。 西方多 信仰基 督教， 其次是 伊斯兰 教，二 者与香 的传播 关系并 不大；
感谢观看，欢迎指导！
么故障)；如果此时用电压表去测灯泡 L1 两端电压，则电压表 的示数为 0 V .
三、开关打开或闭合引起电路的故障分析 11．如图所示的电路图中，下列说法正确的是( A )
A．闭合 S1，断开 S2、S3，电路是断路 B．闭合 S2，断开 S1、S3，电路是断路 C．闭合 S2、S3，断开 S1，电路是开路 D．闭合 S1、S2，断开 S3，电路是断路
•
6.中西方用香的差异源自于思维方式 的不同 。西方 人注重 直观性 ，喜欢 某种气 味就直 接喷洒 ，芬芳 满身， 让别人 直观地 感受到 ；
•
7.东方人尤其是中国人，几千年的文 化传承 使他们 更注重 意会性 ，儒释 道三家 无不言 开悟， 最高深 的思想 是“意在 言外”， 最美好 的意境 是“言 有尽而 意无穷” ，表现 在用香 上，就 会在享 受美好 的芬芳 之外， 更注重 思想的 体验和 提升。
A．灯 L1 开路 C．灯 L2 开路
B．灯 L1 短路 D．灯 L2 短路
人教版九年级中考物理复习专题电路故障分析(供参考)
电路故障分析电路故障一般分为短路和断路两大类，分析识别电路故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数异常，分析其发生的可能原因，再根据题中给的其他条件和现象、电表示数等进行综合分析，确定故障一、两种常见的电路故障：断路和短路1、断路故障也叫开路，是电路中某处断开，导致电路无电流，用电器不工作的故障。
例如：灯丝断了，接触不良，导线断开，仪表内部断线等。
2 、短路故障;指电源或电路元件被电阻极小的导体（如导线、电流表等）并联而造成的电路故障，短路时电路的电流会变大。
短路是电流不经用电器直接构成通路。
二、思路点拨1．断路电路故障问题电路断路时，断路处的电阻无穷大，使得断路处电流为零，两端的电压几乎等于电源电压。
(1)串联电路断路：一处断路全电路断路，所有的用电器都不能工作，电路电流为零，断路处和电源两端有电压，其余用电器两端电压为零。
串联电路中，发生断路时，电路中无电流，坏灯两端有电压，好灯两端无电压。
(2)并联电路断路：一条支路断路不影响其他支路，即断路的支路用电器不能工作，其他支路用电器正常工作，电流大小不变，总电流变小。
2．短路电路故障问题电路短路时总电阻变小，总电流变大，可能会烧坏电路元件。
串联电路短路有局部短路和电源短路两种情况。
①局部短路造成电路总电阻变小，总电流变大，被短路的用电器两端电压为零，其他用电器两端的电压变大；②电源短路使得电路电阻为零，电流过大可能会烧坏电源。
(2)并联电路短路：一条支路短路会造成电源短路，所有用电器都不工作，电流过大可能会烧坏电源。
三、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。
2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。
四、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
初中物理电路故障分析
初中物理电路故障分析初中物理电路故障分析一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。
会导致电路中电流过大而烧坏电源。
（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
（一般不会造成较大的破坏。
）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。
可能是由于接触问题或者电流过大把用电器烧毁引起的。
3、开路：一般情况下等同于断路。
就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。
二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。
若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。
方法2：用导线与被测电路并联。
若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。
（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。
（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。
（2）示数减小，说明电路（或支路）中发生断路。
2．（针对串联电路）将电流表与被测电路并联分析。
（1）有示数，说明被测电路上发生断路。
（2）无示数，说明：未测电路上发生断路。
（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。
（1）示数增大，说明未与电压表并联的用电器被短路。
（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
2．将电压表与被测电路并联分析。
（1）有示数，说明：电压表与电源正负极间是通路的。
（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
人教版物理电路故障类型及原因分析(含答案)
电路故障类型及原因分析一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。
短路，又分为电源短路和用电器短路两种。
1、电源短路，指导线不经过用电器而直接接到了电源的两极上。
导致电路中电流过大，从而烧坏电源。
这种情况是绝对不允许的。
电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
这种情况一般不会造成较大的破坏。
用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。
事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。
将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。
这种现象表现出了自然界“最经济的原理”。
断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。
二、电路故障模拟实验如图所示，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。
人教版九年级物理 第十七章 欧姆定律-电路故障分析(含答案)
人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。
类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。
【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。
若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。
则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。
【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
第十六章电压电阻 专题六电路故障分析与检测2024-2025学年人教版九年级物理全一册
专题六电路故障分析与检测一、一般故障分析1.如图所示的电路中，闭合开关后一个灯亮，另一个灯不亮，电流表有示数，电压表无示数，其原因可能是( )A. L₁短路B. L₁断路C. L₂短路D. L₂断路2.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。
现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。
根据以上信息判断该电路故障可能为( )A. L₁断路、L₂断路—B. L₁断路、L₂通路——C. L₁通路、L₂断路——D. L₁短路、L₂断路3.如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是( )A.小灯泡短路B.小灯泡断路C.滑动变阻器短路D.滑动变阻器断路4.如图所示，闭合开关后，两个灯泡都发光，突然两个电表一个示数变大，一个变小，则该电路中( )A.可能是L₂短路B.可能是L₂开路C. L₁可能更亮D. L₂可能更亮5.如图所示，开关S闭合后，只有一盏灯亮，两只电流表示数相同，则故障的原因可能是( )A.灯 L₁断路B.灯 L₂断路C.灯 L₁短路D.灯 L₂短路6.小强同学在探究串联电路电压规律的实验中，按图连接好电路，闭合开关后，发现灯泡L₁亮、L₂不亮。
调节变阻器滑片，灯泡L₁的亮度发生变化，但灯泡L₂始终不亮。
出现这一现象的原因可能是( )A.灯泡 L₂灯丝断了B.滑动变阻器短路C.灯泡 L₂短路D.滑动变阻器接触不良7.一位同学连接了如图所示的电路，闭合开关后，无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表指针偏转了较大的角度。
若电路中只有一处发生故障，则故障的原因可能是( )A.定值电阻断路B.定值电阻被短接C.滑动变阻器断路D.滑动变阻器被短接8.如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。
此时，可以通过观察电流表来做进一步判断。
已知故障发生在R₁或R₂上，下列判断正确的是( )A.若电流表有示数，则R₁被短接B.若电流表有示数，则R₂断路C.若电流表无示数，则R₂被短接D.若电流表无示数，则R₁断路二、利用电压表检测故障9.在电学实验中，遇到电路故障时常用电压表来检测。
人教版初中物理九年级电路故障分析专题(含答案)
人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。
则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。
闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。
经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路故障分析》教学设计
学习目标：
知识与技能：1.掌握串并联电路发生局部故障时电流、电压的特点。
（重点）
2.会利用电压表、电流表判断串并联电路中简单的故障。
（难点）
过程与方法：通过电表的变化及灯泡的亮暗情况，分析判断电路中的断路、短路故障。
（重、难点）
情感态度与价值观：培养学生在学习中敢于提出自己的猜想，乐于合作与交流的意识。
小组合作共赢
学情分析：从目前了解情况看，学生思想单纯，活泼好动，普遍学习习惯好，有较强的学习主动性，但有部分学生学习不刻苦，不能积极思考问题，做题应付了事。
学生对电路故障问题分析不准，把握不太好。
对于串联和并联电路分析不清，电流表和电压表使用及示数分析电路情况有待提高。
学生对于短路，断路对用电器造成的后果有些模糊。
全班分成四个小组，每个小组有六位同学，请按照下面的要求做好分工
1.发扬团队合作精神
2.每组选出两名代表发言
3.其余四人画电路分析
PK赛规则
1.必答题共4题，每组一个答对得10分，答错不扣分。
各小组抽签决定答题顺序
2.抢答题若干答对得10分，答错扣5分，按举手快慢。
3.得分高者胜出。
一、电路故障分析之——判断故障
1.串联：例1：如图所示的电路中电源电压为3V，当闭合S后，发
现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为
0V，BC间的电压为3V，造成这种现象的原因是__________；
总结1：串联电路某用电器短路,则该用电器两端电压为______且不工作, 电路中电流变大,甚至超过量程，其它用电器也可能烧坏.
练1.如图的电路中，电源电压为6V。
当开关闭合时，只有一只灯泡发光，且电压表V的示数为6伏。
产生这一现象的原因可能是( )A.灯L1短路。
B.灯L2短路。
C.灯L1断路。
D.灯
L2
断路
2.并联：例2：如图所示，电源电压不变，闭合开关，灯L1和L2都正常发光，若将图中的电压表换成电流表，发生的现象是: ____ 。
练2.如图所示的电路中，电源电压恒定，电阻R1 =R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（）
A．R1短路B．R1开路C．R2短路D．R2开路总结2：并联电路中,某条支路短路, 则整个电路都会_____，
电流表和电源烧坏,灯泡不工作
例3：如图所示的电路中，当闭合开关S后，发现两灯均不
亮，电流表的指针几乎指在“0”刻度线不动，电压表指针
则有明显偏转.该电路中的故障可能是（）
A.电流表坏了
B.灯泡L1的灯丝断了
C.两个灯泡都开路
D.灯泡L2的灯丝断了
总结3：在串联电路中，用来表示电路存在断路的词语如：“电流表指针为0（或电流表不发生偏转”、“两灯均不亮”等。
当电压表有示数则与电压表并联的用电器发生了断路。
练3.如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会
儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如
果电路只有一处故障，则故障可能是()
A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路
例4.小明做电学实验时，按右图连接了电路，电源电压不变，闭
合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，
而电流表、电压表的示数都不变。
产生这一现象的原因是（）
A．灯Ｌ1短路B．灯Ｌ2短路
C．灯Ｌ1断路D．灯Ｌ2断路
总结4：并联电路中,某条支路断路,其它支路不受影响
二、检测断路：
例1：灯L1和L2串联，开关闭合两灯均不发光，经检查电路连接无误。
确定只有一只灯泡出现了断路，在不拆开电路的情况下，请你从右图的器材中任选一种来分析。
检测仪器检测位置现象故障分析
ab
导线
bc
ab
电流表
bc
ab
灯泡
bc
ab
电压表
bc
注：在用导线、电流表、灯泡、电压表进行故障检测时，应把它们_____联在检测位置。
本课小结：1.先判断电路的基本性质（串联或并联） 2.根据电路特点及电表的示数判断。
课后练习（作业）：
1.如图所示的电路中，当电键K闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。
由此可以判断 ( )
A.灯L1断路。
B.灯L1短路。
C.灯L2断路。
D.灯L2短路。
2.如图所示的电路中，电源电压为6伏。
当电键K闭合时，只有一只灯泡发光，且电压表V 的示数为6伏。
产生这一现象的原因可能是 ( )
1题图2题图3题图4题图A.灯L1短路。
B.灯L2短路。
C.灯L1断路。
D.灯L2断路。
3.如图所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）
A.灯L可能变亮。
B.灯L亮度可能不变。
C.电阻R可能断路。
D.电阻R可能短路。
4.如图所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原
因是( )A.灯L1断路。
B.灯L l短路。
C.灯L2断路。
D.灯L2短路。
5.同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎
为零。
请判断出现该现象的原因可能是（）
A．灯泡被短路B．开关被断开
C．灯丝被烧断D．滑动变阻器被烧断
6．学实验中遇到断路时，常常用电压表来检测。
某同学连接如图所示的
电路，电键闭合后，电灯不亮，安培表无指示。
这时用伏特表测得a、b
两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为
零，这说明( )
A．电源接线柱接触不良。
B．开关的触片或接线柱接触不良。
C．安培表接线柱接触不良。
D．灯泡灯丝断了或灯座接触不良。
7. 如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路
每次只有一个故障。
则下列情况中电路故障可能是：
（1）电流表示数为0，电压表示数为电源电压，则故障原因为
__________________________________________。
（2）电流表、电压表的示数均为0，则故障原因是_________________________。
（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是_____________________。
板书设计：。
