第七章 锅炉的烟风系统及烟气净化
锅炉风烟系统介绍
风烟系统总的介绍概述锅炉风烟系统是指连续不断的给锅炉燃料燃烧提供所需的空气量，并按燃烧的要求分配风量送到与燃烧相连接的地点，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱及时的排至大气。
锅炉风烟系统按平衡通风设计，系统的平衡点发生在炉膛中，因此，所有燃烧空气侧的系统部件设计正压运行，烟气侧所有部件设计负压运行。
平衡通风不仅使炉膛和风道的漏风量不会太大，而且保证了较高的经济性，又能防止炉内高温烟气外冒，对运行人员的安全和锅炉房的环境均有一定的好处。
二次风系统供给燃烧所需的空气，设有2台50%容量的动叶可调轴流式送风机，为使两台送风机出口风压平衡，在风机出口挡板后设有联络风管。
在送风机的入口风道上设有热风再循环，当环境温度较低时，可以投入热风再循环，以提高进入空气预热器的空气温度，从而防止空气预热器冷端积灰和腐蚀。
烟气系统是将炉膛中的烟气抽出，经尾部受热面、空预器、除尘器和烟囱排向大气。
在除尘器后设有2台50%容量的静叶可调的轴流式引风机。
为使除尘器前后的烟气压力平衡，使进入除尘器的烟气分配均匀，在两台除尘器进口烟道处设有联络管。
为防止烟气倒流入引风机，在引风机出口处装有严密的烟气挡板。
风烟系统主要由下列设备和装置组成，其运行参数也就决定运行了风烟系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）两台静电除尘器7）两台火检冷却风机8）两台密封风机9）四角切圆间隔布置的燃烧器及二次风箱10）连接管道、挡板或闸门风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。
输送至炉膛的空气，用于：1）燃料燃烧所需要的二次风、中心风和燃尽风由送风机供。
2）输送和干燥煤粉的一次风，由一次风机供。
3）冷却火检探测器的风，由火检冷却风机提供，取自大气。
4）给煤机、磨煤机和煤粉管密封风，由一次风机出口经密封风机增压后提供。
《锅炉烟气系统》课件
烧效率和热量传递效率上。
影响因素
02
燃料特性、燃烧工况、锅炉设计及制造工艺等都会影响热效率
。
提高方法
03
优化燃烧工况、改善传热过程、采用先进的锅炉设计和制造技
术等。
污染物排放
污染物排放
烟气系统排放的污染物主要包括烟尘、二氧化硫、氮氧化物等， 对环境造成严重污染。
排放标准
各国对污染物排放都有严格的标准和限制，烟气系统需要满足相 关标准和要求。
烟气系统的组成
燃烧设备
燃烧器
用于将燃料与空气混合并 点燃，产生高温烟气。
炉膛
燃烧器将燃料在炉膛内燃 烧，产生高温烟气。
燃烧室
燃烧室是炉膛的一部分， 用于容纳燃烧器并确保燃 料充分燃烧。
排烟设备
烟囱
脱硫脱硝装置
用于排放高温烟气，同时具有保温和 降低噪音的作用。
用于去除烟气中的硫氧化物和氮氧化 物，减少对大气的污染。
除尘器
用于捕集烟气中的颗粒物，减少对大 气的污染。
通风设备
鼓风机
用于向炉膛内提供足够的空气， 确保燃料充分燃烧。
引风机
用于将烟气从炉膛内抽出，通过烟 囱排放到大气中。
通风机
用于向炉膛内提供冷空气，降低炉 膛温度并稀释烟气中的有害气体。
03
烟气系统的运行原理
燃烧过程
燃烧反应
燃烧是燃料与氧气之间的高温化 学反应，释放出能量。
通风过程
自然通风
利用建筑物的自然开口和热压差实现室内外空气交换。
机械通风
通过机械通风设备如风机、空调等强制进行室内外空气交换。
空气质量监测
在通风过程中，需对进入室内的空气质量进行监测，确保空气质量 达标。
锅炉通风烟气净化及给水处理
烟气脱硫 1） 水膜除尘器
2） 循环流化床
3） 气体悬浮式
4） 湿法脱硫
5） 电子束（等离子） 6） 活性炭吸附法
5、烟气脱硫（SWF）
烟气 脱硫
回收法
抛弃法（喷雾干燥烟气脱硫和石灰湿法脱硫）
流化床直接脱硫
三、给水处理
1、水中的杂质及其危害性
1）水中的杂质
杂质按其颗粒大小的不同可分成三类：颗粒 最大的称为悬浮物，其次是胶体，最小是离子和 分子，即溶解物质。 a 悬浮物
二、锅炉常用的除尘装置
1．沉降室
2．旋风除尘器（卧式、立式、双旋风、多管 旋风等）
3．湿式除尘器（离心水膜除尘器、 4．袋式除尘器 5．静电除尘器
4、除尘设备
干法除尘——利用机械方法改变烟气流向时的惯性力，将 灰尘分离出来 旋风分离除尘器 湿法除尘——利用水膜吸附烟气中的灰尘 水浴式除尘器和麻石水膜除尘器
水渣使管内流通截面减小，容易造成堵塞， 水循环被破坏
b 水垢——是锅炉给水中的一部分溶解盐类(主要是
钙、镁盐类)析出或浓缩沉淀出来，附着 受热面的内壁的杂质。 水垢导热性能很差(比钢小30~50倍)，使受热面的 传热情况恶化，从而使锅炉的排烟温度升高，降
低了锅炉的出力和效率。
在汽锅内壁附着1mm厚的水垢，就要多消耗煤2~3%左右 受热面的壁温大为增高，引起金属的过热而使其机械强度
盐碱度
（2）真空除氧
设备结构和热力除氧相似；利用低温水在真空 状态下达到沸腾，从而除氧。
（3）解吸除氧 将不含氧 的气体与待除 氧的给水强烈 混合，使水中 的溶解氧析出 扩散到无氧气 体占去，从而 使给水除氧。
（4）化学除氧 ① 钢屑除氧 ① 海绵铁除氧 ① 亚硝酸钠除氧 ① 氧化还原树脂除氧

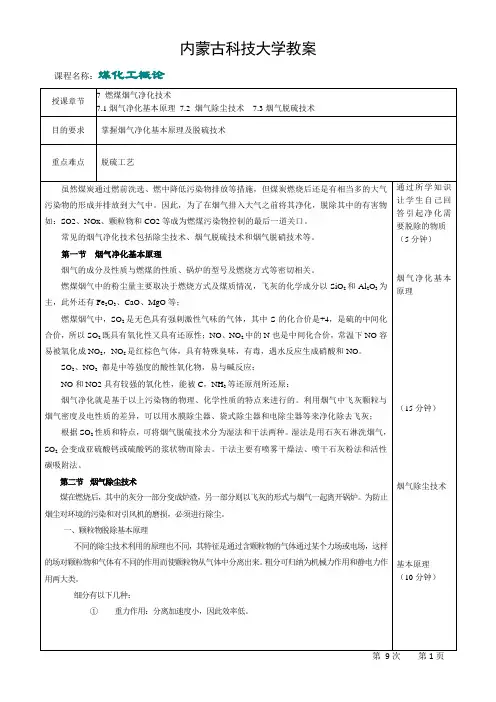

烟气净化1-3-教案
煤在燃烧后，其中的灰分一部分变成炉渣，另一部分则以飞灰的形式与烟气一起离开锅炉。为防止烟尘对环境的污染和对引风机的磨损，必须进行除尘。
一、颗粒物脱除基本原理
不同的除尘技术利用的原理也不同，其特征是通过含颗粒物的气体通过某个力场或电场，这样的场对颗粒物和气体有不同的作用而使颗粒物从气体中分离出来。粗分可归纳为机械力作用和静电力作用两大类。
目前国内常用的湿式除尘器主要有：水膜除尘器、喷淋塔、文丘里洗涤器、旋风洗涤器和筛板塔等。
净化后的气体从湿式除尘器中排出时，一般都带有水滴，为了除去这部分水滴，在湿式除尘器后都附有脱水装置。
烟气除尘技术
（5分钟）
颗粒物脱除技术和设备
第9次第2页
内蒙古科技大学教案
（3）袋式除尘器
袋式除尘技术是过滤式除尘技术的一种，袋式除尘器是利用织物制作的袋状过滤介质来捕集含尘气体中固体颗粒物的除尘装置。
钙基脱硫剂
钙基脱硫剂主要是石灰石、石灰和消石灰，具有资源丰富，开采容易，价格相对低廉等特点。
(1)石灰石
石灰石的主要成分是CaCO3，石灰石在大自然中的储量非常丰富。石灰石无毒、无害。在处置和使用过程中十分安全，是有效地吸收烟气中SO2的理想吸收刘，但石灰石不能有效地脱除SO3。石灰石做脱硫剂使用时，必须磨制成颗粒粉末，或者再制成浆液。
(2)石灰
石灰的主要成分是CaO，自然界没有天然的石灰资源。
气脱硫使用的石灰都是将石灰石煅烧后而成的。
(3)消石灰
消石灰是石灰加水经消化反应后的生成物，主要成分是Ca(OH)2在消化过程中石灰粉化成约10um粒径的粉末状，作为吸收剂无须再经过磨粉工艺。
Ca(OH)2的分子量比CaO大，即单位质量中Ca的含量比CaO少。
锅炉烟气净化系统的技术研究与应用
锅炉烟气净化系统的技术研究与应用随着工业化进程的不断加快和人们环境意识的增强，对于大气环境的保护已经成为一个全球性的热点议题。
锅炉烟气净化系统作为治理大气污染的关键技术之一，逐渐得到了广泛的应用与研究。
本文将从锅炉烟气净化系统的技术原理和应用现状两个方面进行论述。
一、锅炉烟气净化系统的技术原理锅炉烟气净化系统是依靠多种技术手段对烟气进行处理，以消除其中的污染物，从而达到净化排放的目的。
主要的技术原理包括以下几个方面。
1. 脱硫技术：脱硫是锅炉烟气净化的关键环节之一。
传统的脱硫技术主要采用石灰石石膏法、石灰石浆液法、氧化吸收法等。
而近年来，湿法烟气脱硫技术发展迅速，主要包括湿法烟气脱硫石膏法、湿法磷化法、湿法脱硝石膏法等。
这些技术通过喷射脱硫剂与烟气接触，将脱硫剂中的反应物质与烟气中的SO2反应生成硫酸盐，然后通过沉淀或洗涤等手段将其去除。
2. 脱硝技术：锅炉烟气中的氮氧化物是大气污染物的重要组成部分，对环境和人体健康都具有一定的危害。
因此，脱硝技术的研究也显得尤为重要。
常用的脱硝技术包括选择性催化还原技术（SCR）、非选择性催化还原技术（SNCR）等。
SCR技术通过在一定温度下，将氨和烟气中的氮氧化物在催化剂的作用下发生反应生成氮气和水，从而达到脱硝的目的。
3. 除尘技术：烟气中的颗粒物是大气污染物的重要组成部分，直接排放会对空气质量和人体健康造成重大危害。
因此，采用高效的除尘技术对烟气进行处理十分必要。
常用的除尘技术包括电除尘、布袋除尘和湿式除尘等。
电除尘是利用电场的作用原理，将带电颗粒物沉积在导电板上；布袋除尘利用滤料捕集颗粒物；湿式除尘则利用喷淋水雾将颗粒物吸附捕集。
二、锅炉烟气净化系统的应用现状随着我国对大气污染防治要求的不断提高和政策的逐渐落实，锅炉烟气净化系统在我国的应用现状也得到了很大的改善。
1. 影响因素：锅炉烟气净化系统的应用受到多方面的影响，主要包括污染物种类和浓度、锅炉烟气的功率和温度、污染物的处理效果等因素。
锅炉风烟汽水系统课件
保持锅炉及其周围环境的清洁，定期清理炉膛内的积灰， 整理电缆、管道等，使设备处于良好的工作状态。
阀门与安全附件的检查
对锅炉的阀门、安全阀、压力表等附件进行检查，确保其 正常工作，防止泄漏或失效。
定期保养
内部检查与清理
根据需要定期进行内部检查，清理炉 膛、烟道、水冷壁等部位，确保没有 堵塞和积灰。同时对受热面进行检查 ，防止出现腐蚀和磨损。
汽水系统的运行原理
汽水系统的运行原理主要是基于热力学原理和水 循环原理。
水循环原理是指水在汽水系统中不断循环，通过 吸收和释放热量来维持系统的正常运行。
热力学原理是指能量守恒和转化定律，即能量可 以从一种形式转化为另一种形式，并且在转化过 程中能量的总量保持不变。
在锅炉运行过程中，燃料燃烧产生的热量将水加 热至沸腾状态，产生蒸汽，蒸汽通过管道输送到 各个用热设备，放出热量后变成凝结水，再由凝 结水回收系统返回锅炉，完成一个循环。
污染物排放
燃烧系统产生的污染物主要包括烟尘 、硫氧化物和氮氧化物等，需要进行 处理以降低对环境的污染。
排污系统
排污系统概述
排污方式
排污系统的作用是排除锅炉运行过程中产 生的各种杂质和沉淀物，以保持水质清洁 和设备正常运行。
排污方式包括连续排污和定期排污两种， 根据锅炉运行工况和水质情况进行选择。
排污设备
锅炉风烟汽水系统课件
• 锅炉风烟系统概述 • 锅炉汽水系统概述 • 锅炉辅助系统 • 锅炉安全保护系统 • 锅炉维护与保养
01
锅炉风烟系统概述
风烟系统的作用
01
02
03
提供燃烧所需空气
风烟系统通过向锅炉炉膛 内提供足够的空气，保证 燃料充分燃烧，提高燃烧 效率。
锅炉风烟系统
京能集团运行人员培训教程BEIH Plant Course锅炉风烟系统The Air and Gas System of BoilerTD NO.100.2目录1 风烟系统概述 01.1风烟系统原理与作用 01.2锅炉的通风方式 02 风烟系统的构成与流程 (2)2.1风烟系统的构成 (2)2.2风烟系统的流程 (3)3 风烟系统基本设计原则 (7)3.1 锅炉风烟道基本性能要求 (7)3.2 送风机型式、台数、风量和压头的要求 (7)3.3 引风机型式、台数、风量和压头的要求 (8)3.4 一次风机型式、台数、风量和压头的要求 (8)3.5 空气加热系统设置的要求 (9)3.6 引风机叶轮的防磨要求 (9)4 风烟系统的控制与联锁保护 (11)4.1 引风量的控制 (11)4.2 锅炉送风量的控制 (11)4.3 一次风量的控制 (12)4.4 一、二次风的配合 (13)4.5 锅炉运行过程中风量的调节原则 (13)4.6 风烟系统的联锁保护 (14)5 风烟系统的启动与经济运行 (20)5.1 风烟系统启动注意事项 (20)5.2 空预器的启动 (20)5.3 引风机的启动 (21)5.4 送风机的启动 (23)5.5 一次风机的启动 (24)5.6 风烟系统的经济运行 (25)6 试题库 (29)1风烟系统概述1.1风烟系统原理与作用锅炉的风烟系统也称为通风系统，是锅炉重要的辅助系统。
它的作用是连续不断的给锅炉燃烧提供空气，并按燃烧的要求分配风量，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱排至大气。
锅炉风烟系统是锅炉空气系统和烟气系统的总称。
在锅炉运行过程中，通过送风系统连续向炉内送入燃料燃烧所需要的适量空气，同时通过排烟系统将燃烧生成的含尘烟气不断排出锅炉，以维持炉膛压力的稳定和燃烧、传热的正常进行，这种送风、排烟（也称引风）同时进行的过程称为锅炉的通风过程。
如果送风量和送风方式与燃料和燃烧方式不匹配将会影响燃料的着火、燃烧和燃尽过程，影响炉内平均烟温水平和辐射换热强度以及锅炉出力等，如果送风量和排烟量不匹配将影响炉膛压力的稳定性和烟道中受热面的换热强度以及磨损、积灰等。
锅炉风烟系统
四、二次风系统（送风机）
二次风系统的作用是供给燃料燃烧所需的大量热空气。 送风机出口的二次风流经空气预热器的二次风风仓。在空气预热器 出口热二次风道设置热风再循环管道;即在环境温度比较低的时候，将 空气预热器出口的二次热风引一部分到送风机的入口，以提高进入空气 预热器的冷二次风温度，防止空气预热器的低温腐蚀。
二、风烟流程
锅炉的风烟系统由送风机、引风机、空气预热器、烟道风道等构成。 冷空气由两台送风机克服送风流程(空气预热器、风道、挡板等)的阻力， 并将空气送入空气预热器预热;空气预热器出口的热风经热风联络母管， 一部分进入炉两侧的大风箱，并被分配到燃烧器二次风进口， 进入炉膛; 另一部分由一次风机经空预器引到磨煤机热风母管作干燥剂并输送煤粉。 炉膛内燃烧产生的烟气经锅炉各受热面分两路进入两台空气预热器，空气 预热器后的烟气进入电除尘器，由两台引风机克服烟气气流程(包括受热 面、脱硝设备、除尘器、烟道、脱硫设备、挡板等)的统
1、 一次风的作用是用来输送和干燥煤粉，并供给煤粉挥发份燃烧 所需的空气。
2、 一次风机的工作原理:依靠叶轮高速旋转将充满于叶片之间的气 体从叶轮中心甩向外壳，使气体获得动能和压能，而外壳扩压段的断面 是逐渐扩大的，一部分动能 又转换为压能，这样风机出口处的气体便 具有一定的压力被输送出去，与此同时，由于气体的外流，造成了叶轮 进口空间的真空，于是外界气体就会自动补入叶轮进口空间，离心式风 机不停地旋转，气体就会源源不断地吸入和压出。
锅炉风烟系统
目录
1、风烟系统的作用 2、风烟流程 3、一次风系统 4、二次风系统（送风机） 5、空气预热器 6、风机的喘振
一、风烟系统的作用
煤粉在炉膛内正常、稳定的燃烧过程是由风烟系统和制粉系统联 合完成的，因此，在对制粉系统运行指标监控的同时，必须监控引风 机、送风机及空气预热器各设备的运行指标。根据燃料完全燃烧所需 要的风量和炉膛负压进行正确的调整，以达到燃料燃烧的过程稳定的 目的。
锅炉风烟系统资料课件
04
锅炉风烟系统的维护与保 养
日常维护
01
每日检查
检查风烟系统的运行状态，包括 风机、阀门、管道等部件是否正 常工作，有无异常声音或振动。
清洁保养
02
03
记录与报告
定期清洁风烟系统相关部件，保 持其表面干净无尘，防止积灰和 堵塞。
对日常维护情况进行记录，发现 异常情况及时报告，以便及时处 理。
定期保养
风烟系统的运行原理
01
空气经过送风机加压后 进入炉膛，与燃料混合 并充分燃烧。
02
燃烧产生的高温烟气经 过受热面加热后进入引 风机。
03
引风机将烟气抽出炉膛 ，通过烟囱排放到大气 中。
04
部分空气预热器加热后 的空气返回炉膛，提高 燃烧效率。
02
锅炉风烟系统的设备
送风机
送风机是锅炉风烟系统中的重要设备之一，主要作用是向炉膛内提供足够的空气， 支持燃烧并降低有害气体的排放。
多变量解耦控制
采用多变量解耦控制算法，消除系统间的耦合效应，提高系统的控 制精度和稳定性。
能效提升方案
余热回收
通过余热回收技术，将排烟中的 余热进行回收利用，提高锅炉的 热效率。
冷凝技术
采用冷凝技术，将烟气中的水蒸 气冷凝成水，回收潜热，进一步 提高锅炉的热效率。
空气预热
利用锅炉尾部的热量对空气进行 预热，提高进入炉膛的空气温度 ，降低燃料消耗。
操作人员培训
对操作人员进行专业培训，确 保他们熟悉风烟系统的操作规 程，避免因误操作引发安全事 故。
设置报警系统
在关键部位设置报警系统，实 时监测风烟系统的运行状态， 一旦出现异常情况立即报警。
环保要求
01
02
锅炉风烟汽水系统课件
汽水系统的作用
提供蒸汽 汽水系统的主要作用是产生蒸汽，为 工业生产和居民生活提供热能。
维持水位
通过汽包和下降管等部件，维持锅炉 内的水位稳定。
分离杂质
通过排污系统，将锅炉内的杂质和盐 分排出，保证蒸汽品质。
热量回收
利用省煤器回收烟气余热，提高能源 利用效率。
汽水系统的运行原理
补水操作
当水位下降时，通过给水泵向锅炉补水， 维持水位稳定。
事故。
定期检查 对汽水系统中的管道、阀门、仪表等 进行定期检查，确保无泄漏、无堵塞。
应急处理 当汽水系统出现异常情况时，应迅速 启动应急预案，采取有效措施进行处 理，防止事态扩大。
安全事故的预制定应急预案
针对可能发生的安全事故， 制定相应的应急预案，明 确应急处理流程和人员分 工。
一次风机
将空气送入炉膛底部，强化煤 粉的燃烧。
引风机
将炉膛内的烟气抽出，通过烟 囱排出。
空气预热器
利用烟气热量加热空气，提高 燃烧效率。
风烟系统的作用
提供燃烧所需的空气
风烟系统通过送风机和一次风 机将空气送入炉膛，保证燃料
充分燃烧。
排出燃烧产生的烟气
引风机将炉膛内的烟气抽出， 经过除尘、脱硫等处理后通过 烟囱排出。
提高自动化水平
加强系统的自动化和智能 化建设，提高系统的稳定 性和可靠性。
未来发展的趋势与展望
01
绿色发展
随着环保意识的提高，锅炉风烟汽水系统的绿色发展成为未来的重要趋
势，研发和推广更加环保、高效的技术和材料是未来的发展方向。
02
智能化
智能化是未来工业发展的重要趋势，锅炉风烟汽水系统也不例外，通过
对于无法自行处理的故障，应及时联系专业维修人员进 行检修和处理。
锅炉的烟气净化
锅炉的烟气净化（锅炉与锅炉房设备）工业锅炉主要是以煤为燃料。
煤在锅炉内燃烧后，产生大量的烟尘及硫和氮的氧化物等有害气体，这些有害气体排放到大气中，严重地污染了周围大气环境。
尤其工业锅炉大多集中在城市和市郊区，又属于低空排放，对生产、人民生活和人体健康都会造成极大伤害。
因此，通过消烟除尘措施，将锅炉排放的烟尘污染降低到国家规定的允许范围内，对改善大气环境质量是至关重要的。
第一节烟尘的危害与排放标准一、烟尘的危害燃煤锅炉排烟中的烟尘由两部分组成。
一部分是煤在燃烧过程中放出的硫及氮的氧化物气体，以及碳氢化合物在缺氧条件下分解和裂化出来的微小碳粒（炭黑），其粒径为μ，烟气中炭黑多时即形成黑烟。
另一部分是由于烟气的扰动作用而被带走的灰0.05~1.0m粒和未燃尽的煤粒，也称飞灰，其粒径一般为1~100mμ。
粒径小于10mμ的尘粒，由于μ的尘粒能长期飘在空气中，称为飘尘。
粒径大于10m自身重力的作用，在短时间内可以降落在地面上，称为降尘。
工业锅炉排出的烟尘中10%~30%是小于5mμ的尘粒。
这些微粒具有很强的吸附能力。
很多有害气体、液体或某些金属元素（如镍、铬、锌等）都能吸附在烟尘粒子上，随人的呼吸而被带入人体内，刺激呼吸道，造成气管炎、支气管炎、哮喘，以至进入人体肺泡，引起肺气肿和肺心病等，甚至引起肺癌等病症。
烟尘降落到植物叶面上，会妨碍植物的光合作用，造成植物叶片褪绿，农作物产量降低，园林受害。
烟尘使空气污染，降低了空气的可见度，会增加城市交通事故；由于烟尘的遮挡，减弱了太阳紫外线辐射，会引起儿童佝偻病；另外，大量废热排入空中，使空气中的灰尘起到形成水蒸气凝结核的作用，会使空气的温度、湿度及雨量发生变化。
空气中烟尘浓度大，还将影响某些工业如纺织、食品及仪表等产品质量。
总之，锅炉排放的烟尘是一种空气的污染物，对人体、环境、生态及经济都有严重的危害，必须加以限制，不能任意排放。
二、烟气排放标准锅炉烟尘排放标准是为防止污染，保护环境而对锅炉烟尘排入环境的数量所作的限制规定。
锅炉通风烟气净化及给水处理共35页
