用于植物生理研究的仪器有很多，植物冠层分析仪就是其中的一款仪器设备。
什么是植物冠层分析仪？植物冠层分析仪是一种能够精准测量植物叶面积指数、叶片平均倾角、散射辐射透过率、不同太阳高度角下的直射辐射透过率等指标的植物生理仪器。
为什么要对植物冠层进行分析呢？在植物生长过程中，有很多因素都影响着植物的正常生长状况，比如种子质量、种植技术等等，而这些都是人为可以控制的，像植物冠层这样的人们是无法掌控的，有研究表明，植物的冠层与植物的生长有着密切的关系，研究作物冠层，能够研究光能对植物生长的促进作用，为此，植物冠层分析仪的测量的精确度就显得非常重要了。
TOP-1200植物冠层分析仪/冠层分析系统选用敏感波段的光源照射作物冠层，感光部件同步获取冠层反射光谱信息，耦合作物生长监测诊断模型，获取作物生长信息，并诊断作物氮素匮缺情况。
仪器具有准确、省时省力、快捷方便的特点。
目前，该仪器已经广泛的应用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的教学、研究工作当中，能有效帮助人们进行科学种植、施肥，使作物处于更有利的生长态势，以达到优质高产目的。
而且，托普云农植物冠层分析仪的使用方法也很简单，直接连接主机和传感器，长按开机键开机，即可进行采集数据。
用户可以选择自动采集和手动采集两种模式，自动采集：按菜单键进入采集设置的自动采集，然后调节传感器的高度就可以进行采集数据。
手动采集：手持传感器，进行手动采集。
可以说，植物冠层分析仪的出现解决了冠层系统测量工作这一难题，如果没有该仪器，这项工作既费时又费力，研究植物光合效率与其生长特点之间的关系也是难上加难，而这款仪器出现之后，这些困难就迎刃而解了。
冠新系统公卫知识讲解
冠新系统公卫知识讲解全文共四篇示例，供读者参考第一篇示例：冠新系统公卫知识讲解近年来，冠状病毒疫情爆发，人们对公共卫生问题的关注度大幅提升。
为了更好地应对突发公共卫生事件，各国纷纷加强公共卫生体系建设，其中不乏冠新系统的出现。
冠新系统是一种基于数据分析和信息技术的公共卫生管理系统，能够帮助卫生部门更好地监测、预测和应对传染病疫情。
下面我们就来详细介绍一下冠新系统的相关知识。
一、冠新系统的定义及作用冠新系统是一种综合应用信息技术、统计学和公共卫生学知识的系统，旨在提高疫情监测、应急响应和信息共享能力，为公共卫生部门提供决策支持。
通过监测病例数据、传播路径、患者密切接触者等信息，冠新系统能够帮助卫生部门及时发现和控制传染病的暴发，并提供有效的防控措施。
二、冠新系统的主要功能1. 疫情监测：冠新系统通过实时监测病例数据、疾病传播路径等信息，帮助卫生部门全面了解疫情的发展态势，及时发现疫情趋势和高风险地区，为制定针对性的防控措施提供数据支持。
2. 预测分析：冠新系统能够通过数据模型和算法对疫情走势进行预测分析，为卫生部门提供科学依据和决策参考，帮助其及时调整应对措施，有效控制疫情的扩散。
3. 应急响应：冠新系统能够快速响应突发公共卫生事件，并提供应急预案、资源调配等支持，帮助卫生部门迅速组织应对工作，减少疫情的影响。
4. 信息共享：冠新系统能够实现数据共享和交换，促进卫生部门、医疗机构和疾控中心之间的信息互通，建立协同工作机制，提高公共卫生工作的效率和协同性。
在冠状病毒疫情期间，冠新系统发挥了重要作用。
以中国为例，中国政府利用冠新系统对疫情进行监测和控制，成功阻止了疫情的扩散，为全球其他国家提供了有益经验。
在其他国家，冠新系统也被广泛应用于传染病监测、疫情预测和卫生资源调配等方面，取得了显著成效。
四、建设冠新系统的建议1. 加强数据采集：建设冠新系统需要大量的数据支持，建议各卫生部门加强数据的统一采集和共享，确保数据的准确性和实时性。
植物冠层分析仪的操作介绍
植物冠层分析仪的操作介绍什么是植物冠层分析仪植物冠层分析仪（Plant Canopy Analyzer）是一种用于测量植物覆盖度和植物冠层结构的工具。
它通过使用数字影像分析技术来获取大面积植被的生物学信息，例如植被密度、叶面积指数、植被高度等。
操作前准备在开始使用植物冠层分析仪之前，需要对设备进行一些准备工作：1.充电：确保设备电量充足，避免在使用过程中电力不足的情况发生。
2.测量站点准备：选择好测量站点，尽量避免有建筑物等遮挡物干扰。
3.数据记录与存储：选择与植物冠层分析仪兼容的软件，并测试是否可以成功连接。
操作步骤第一步：设备的设置将植物冠层分析仪放在测量站点上，按照设备说明书进行设置，例如语言选择、时间设置等。
第二步：连接电脑将植物冠层分析仪与电脑通过连接线（例如 USB）进行连接，并确保设备能够成功连接到电脑。
第三步：打开软件并设置参数打开植物冠层分析软件，选择合适的参数进行设置，如图像层面分析、数据存储位置、采集模式（自动/手动）等。
第四步：开始测量点击“开始测量”按钮，进行植物冠层分析。
在采集数据的同时，还可以通过软件实时查看相应的检测结果。
第五步：结束测量当完成了所需的测量时，可以选择结束测量并将数据存储到指定位置。
同时，还需注意将设备正确地关闭并存放好。
使用注意事项1.测量时尽量避免有建筑物、人行道、道路等遮挡物。
2.设备在测量前要进行一定的准备工作，如充电、设置时间等。
3.在测量过程中，要注意设备的保护，避免摔落、强震等情况。
同时也应避免设备长时间暴露在阳光直射下，防止电池、机器发热。
4.操作过程中，建议尽量在原地不要移动设备，以免影响测量数据的准确性。
结语本文介绍的是植物冠层分析仪的使用方法及操作注意事项。
虽然正确的使用方法可以提高设备的测量精度和效率，但我们还需要注意保护设备并遵守操作规程，以确保测量结果的准确性。
冠层分析仪可分析测量的指标
冠层分析仪可分析测量的指标
在植物生理研究中，研究人员需要对植物进行研究的项目有很多，而随着科学技术的发展，要想提高科学实验研究结果的准确性，就必须借助相关的植物生理仪器设备，冠层分析仪就是植物生理研究中重要的仪器之一，该仪器的投入及应用，不仅不会损伤植物，而且检测结果的准确性非常的高。
那么，冠层分析仪可以分析测量的指标有哪些呢？
冠层分析仪也叫植物冠层分析系统，该系统采用可见/近红外光反射光谱技术和多通道光谱信息扫描技术，可快速测定植被表面参数、植物冠层信息、植物养分信息、土壤养分信息、环境参数、植物病虫害程度等指标。
通过测定这些指标，进而更好的了解作物的生长信息，并诊断植物的氮素匮缺情况。
就拿氮来说，氮是植物生长中氮是植物生长必需的重要营养元素之一，为植物的光合作用提供重要支持，对植物的生长、产量和品质有着极为显著的影响。
而且，几乎所有植物对氮素营养都很敏感，当植株缺氮时，蛋白质合成减少、细胞分裂减慢、早熟低产等；而当植株氮素过剩时，蛋白质合成增加、碳水化合物大量消耗、徒长减产等。
所以，利用冠层分析仪探究氮素的匮缺情况，保证氮肥的合理使用，则有利于加快植物生长点的生长，抽发新梢、心叶，快速生长。
以上就是冠层分析仪可以测量的指标分析，一直以来，精细化农业的发展都离不开专业仪器的帮助，只有使用专业仪器才能准确获取植物生理数据。
而托普云农TOP-1200冠层分析仪在研究植物生理研究中的应用，则大大的减少了研究人员获取数据的时间，使冠层的结构分析过程更加的准确、高效。
目前，该设备已经广泛的应用于农业、园艺、林业领域有关栽培、育种、植物群体对比与发展的教学、研究工作当中，能有效帮助人们进行科学种植、施肥，使作物处于更有利的生长态势，以达到优质高产目的。
LAI-2200C植物冠层分析仪DQR
Who’s Minding the Planet?
孤立木测量3---孤树测量
孤树测量由于冠层的形状是不均匀的，Vector路径长需要您来指定，见 下图所示提供坐标值，即可以利用重计算软件进行修改了。
Who’s Minding the Planet?
针叶树测量的考虑
由于针叶树种叶片的排列是高度有序的，这违背了LAI-2200的测量基本 假设。因此，根据辐射模型，测量可能存在LAI的低估现象。LAI-2200测量 的实际上是“Shoot面积指数”，而不是“Needle area index”。建议在LAI 的基础上乘以系数R来修正。
仪器组成
Who’s Minding the Planet?
Who’s Minding the Planet?
2250光学探头构造图
Who’s Minding the Planet?
7°：0°--13° 38°：32°--44° 68°：62°--74°
23°：16°--29° 53°：46°--59°
测量参数
测量叶面积指数（LAI） 计算叶面积标准误（SEL） 测量无截取散射（DIFN） 测量平均叶倾角（MTA） 计算平均倾角标准误（SEM） 表观聚类因子（ACF） GPS数据（latitude/longtitude/altitude）
叶面积指数（LAI）
LAI回答“有多少叶片”，尽管LAI字面上是 指“叶面积指数”，但LAI-2200是测量所有挡光 的物体。LAI没有单位，可认为是叶面积/地面积。
使用180度或更小视野的遮盖帽（遮挡树干），传感器紧贴树干。下图 右显示了两种方法，但是要注意的是如果采用方法2的话，那么您需要利用 重计算程序把看不到叶片的第5环蒙蔽掉。
如果附近有其他的树，那么您应该使用视野更小的遮盖帽以避免这种误 差（见下图左）。但是要注意的是您需要根据视野的大小来确定B阅对称的，那么您应该采用不同的 文件来进行测量并做平均，见下图中。

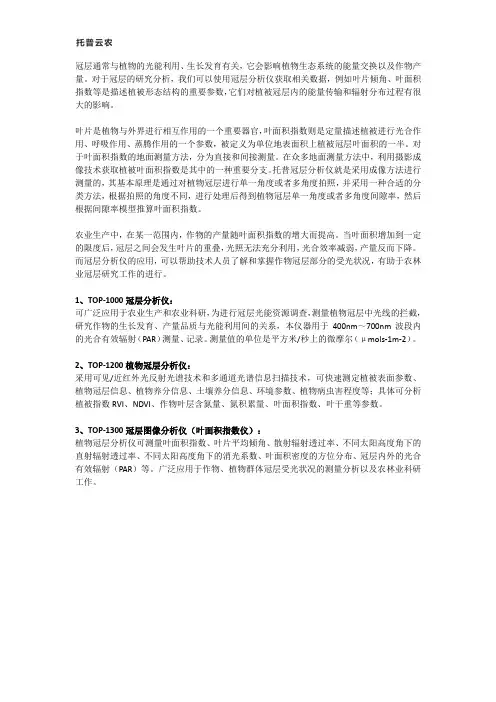

几种冠层分析仪的介绍
