X1.GW532A.济南核群冷冻设备有限公司使用说明书.冷水机.V100A3
冷水机、冷水机组操作说明书
深圳市凯德利冷机设备有限公司之袁州冬雪创作机组装置、操纵及维护说明书二零壹肆年肆月版本：A1.00目录一、机组的适用范围 (1)二、规格………………………………………………………………………… (1)三、装置说明 (1)四、操纵说明 (1)1、使用操纵………………………………………………………………………… (1)2、面板操纵简介……………………………………………………………………… (2)3、用户操纵………………………………………………………………………… (2)4、故障显示及解除………………………………………………………………………… (2)五、故障解除 (3)六、调养………………………………………………………………………… (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操纵手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超等市场和影剧院等.二﹑规格1﹑机器装置﹐要求平放﹐不成倾斜﹔2﹑机器两侧应有一米左右调养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独节制﹔7﹑必须接地线﹐以确保平安.四﹑操纵說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组节制﹕1、使用操纵(面板图)本公司使用微电脑节制器，显示屏为模块式屏幕，.显示界面的设计充分运用人类工程学原理，使用操纵简便直观，操纵人员只需稍阅说明书便可上岗操纵，其操纵面板如图示.1．1>按键指示灯*COMP1* 压缩机1节制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键节制.*COMP2* 压缩机2节制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键节制.*RESET* 有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP* 机组运行指示灯,机组运行时此灯亮,否则灭.*0FF* 延时停机指示灯,延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERROR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯.*COMP2* 压缩机2运行指示灯2、面板操纵键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度.2．2>面板左边的5个LED灯分别指示：（从上到下）电源，运行，故障，压缩机1，压缩机2.2．3>面板下侧两排8个按键分别为：， RESET（复位），UP（向上），DOWN（向下），SET（设置），PUMP(泵)， COMP1（压缩机1），COMP2（压缩机2），OFF（停止）.3、用户操纵3．1>开机显示开机时，系统开端10秒倒计时，PV屏显示版本，SV屏显示倒计时时间.3．2>用户主界面显示程序倒计时完成后，进入用户界面显示：：PV屏显示“OFF”（停机状态），SV屏不显示.此时，按“SET”可以修改当前设定温度，操纵“UP”，“ DOWN”修改.改完后按“SET”确定退出，若干10秒钟不按“SET”键，电脑板将自动记录当前温度.3．3>节制说明（1）开机：按“PUMP”键启动机器：开冷冻泵---延时---开冷却风机---延时---根据能量调节开压缩机.（2）关机：按“OFF”键停止机器：关所压缩机---延时---关冷却风机---延时---关冷冻泵.（3）能量调节:a)只有1个压缩机:在升温过程中,当T﹥＝Ts﹢△T时启动压缩机;在降温过程中,当T﹤＝Ts﹣△T时停止压缩机.b)有2个压缩机时:在升温过程中,当T﹥Ts时启动1台压缩机,当T﹥＝Ts﹢△T时启动2台压缩机;在降温过程中,当T﹤Ts时停止1台压缩机,当T﹤Ts﹣△T时停止2台压缩机.（4）压缩机都停完后,延时了”冷却水泵/风机启动后延时”的时间,停掉冷却.备注: △T为设置的节制偏差, Ts为设定的节制温度.4、故障显示及解除4．1>故障制约关系当冷冻水泵出现故障时，关掉运行中的所有设备.当冷却泵出现故障时，停冷却泵和所有的压缩机，冷冻水泵不断.当某一台压缩机出现故障时，只停自己这台压缩机，其它压缩机，冷却泵和冷冻水泵不受影响.当两台压缩机同时出现故障时，所有压缩机及冰水泵冷水泵全部停止.4．2>故障代码显示当机器运行出现故障时，SV显示屏会出现相应的代码.发出报警声，此时找出故障原因，解除故障，并按“RESET”键消除报警声音，故障解除.当出现多个故障时，按“UP”或“ DOWN”查询，所有的故障都被解除后，“RESET”指示灯熄灭.“RESET”键在任何用户操纵界面均有效.当系统从无故障到出现故障时，自动进入故障查询状态.自动进入故障查询界面后，当长时间不按任何键就自动返回.正告﹕该机组参数已设定﹐请勿自行调整﹐如有特殊要求请与我公司售后服务部接洽，否则因此引起的后果将不在保修范围内.五﹑故障解除当机组出现故障时﹐应观察异常现象指示﹐找出故障现象﹐然后断开总电源开关﹐根据下列步调停止检查﹕(1)﹑当出现压缩机高压异常时﹐应检查﹕a. 冷却风机是否故障﹔b﹑翅片是否清洁；确认无误后﹐就按复位键停止复位﹐5分钟后再开机﹔(2)﹑当出现压缩机低压异常时﹐应检查机组管路有无泄漏和阻塞现象﹐解除故障后停止复位﹐过5分钟再开机﹔(3)﹑显示温度过低时﹐应检查冰水管阀门是否打开和冰水是否正常循环无误﹐过5分钟再开机﹔(4)﹑当出现油压过低时﹐应通过窗口看机油是否充足﹐缺乏就加入﹔(5)﹑当出现压缩机过载时﹐应检查﹕a﹑电磁开关﹐有无老化﹑断路和接触不良等现象﹔b﹑用高阻计检查压缩机的绝源电阻是否正常﹔c﹑用万能表检测压缩机的线圈电阻产否平衡﹐如有异常﹐务必更换压缩机(注意﹕压缩机在此情况下﹐没有找出故障原因﹐不克不及自觉开机)﹔(6)﹑当出现水泵过载时﹐检查方法同(5).六﹑调养1﹑高压计如果超出23kg/cm2时﹐应检查翅片﹐并清洗冷却系统﹔2﹑机组长期停止使用﹐应开闭总电源开关.七﹑注意事项本公司的产品在一年内收费维修.有以下情行者﹐将不予保修﹕1﹑自行装配机组者﹔2﹑自行调整压力节制器﹑温度节制器和计算机节制板数据﹐自行加冷冻油和制冷剂造成机组损坏的﹔3﹑自行更换电器组件和改变节制线路以及制冷系统的冷媒管路造成设备和配件损坏的﹔4﹑由客户自行运输或装置不当造成机组设备和配件损坏的﹔5﹑由贵公司热力负荷超出机组负荷而造成机组损坏的.八﹑电路图(见附页)。
WCFX螺杆式水冷冷水机组说明书
WCFX螺杆式水冷冷水机组说明书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制DUNHAM –BUSH 螺杆领域第一的尖端技术1904年：布鲁纳压缩机工厂创立。
1931年：布什公司成为最早使用直接膨胀式蒸发器，风冷式冷凝器和蒸发式冷凝器生产空调单元的生产厂。
1951年：顿汉布什公司成立，并把水冷机组引入商业和工业应用领域1967年：顿汉布什在美国率先开发出世界第一台用于空调冷冻行业的螺杆压缩机。
1960年代，顿汉布什率先研制出喷油双螺杆制冷压缩机，从此双螺杆制冷压缩机正式进入制冷空调领域。
1969年：当时世界最大冷量双螺杆压缩机（533冷吨）研制成功。
全封闭双螺杆压缩机 1984年：世界第一台带经济器立式全封闭压缩机研制成功。
1986年：世界第一台用于风冷热泵机组的立式全封闭压缩机研制成功。
1991年：顿汉布什立式全封闭螺杆压缩机无故障运行时间超过75000小时。
1995年：顿汉布什集团在中国建立烟台顿汉布什工业有限公司。
全球最先进螺杆转子加工中心作为双螺杆制冷压缩机的先驱和技术倡导者，顿汉布什一直引领螺杆技术的最新发展，截止2000年，DB在螺杆制冷压缩机领域内独取48项专利技术，而且多数为开创性专利，如滑阀能量无级调节、蒸气喷射、液体引射，全封立式结构等等。
目前仅顿汉布什拥有世界上独家专利的全封闭螺杆制冷压缩机。
顿汉布什--螺杆领域最高的评价原部标JB/T6906-1993《喷油螺杆式单级制冷压缩机》最新国标《螺杆式单级制冷压缩机》新国标的征求意见稿中描述：“原JB/T6906-1993《喷油螺杆式单级制冷压缩机》标准分类中只规定了开启式、半封闭式螺杆制冷压缩机，新标准中根据螺杆压缩机的发展增加了全封闭式螺杆制冷压缩机”。
业界对顿汉布什立式全封闭压缩机的评价“顿汉布什生产的螺杆压缩机是目前畅销全世界的第五代超静音、超节能的MARKII系列立式全封闭螺杆压缩机。

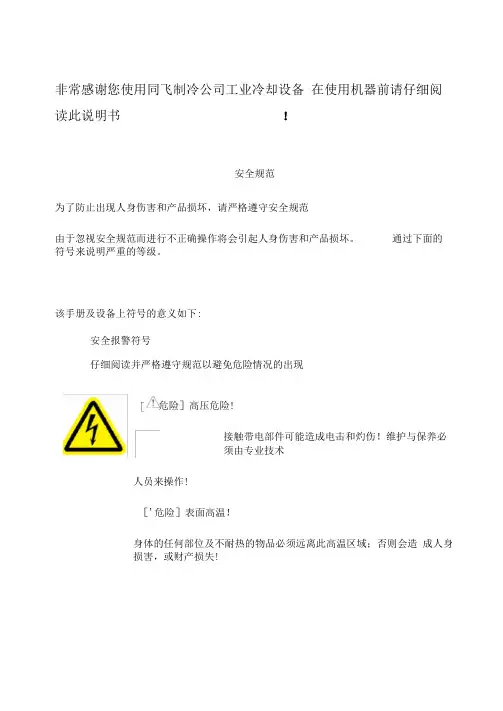

同飞冷水机使用说明
非常感谢您使用同飞制冷公司工业冷却设备在使用机器前请仔细阅读此说明书！安全规范为了防止出现人身伤害和产品损坏，请严格遵守安全规范由于忽视安全规范而进行不正确操作将会引起人身伤害和产品损坏。
通过下面的符号来说明严重的等级。
该手册及设备上符号的意义如下:安全报警符号仔细阅读并严格遵守规范以避免危险情况的出现危险］高压危险!接触带电部件可能造成电击和灼伤！维护与保养必须由专业技术人员来操作!［'危险］表面高温！身体的任何部位及不耐热的物品必须远离此高温区域；否则会造成人身损害，或财产损失!请就近保存该手册，便于取阅。
该手册应交给使用该产品及从事设备维护的人员—般注意事项［'危险］请勿在技术要求之外使用；［'危险］绝对禁止在爆炸性气体中使用；•二危险］机器内有压缩气体，有爆炸危险，请勿拆解；［'危险］必须遵守相关的法规及条例；［'警告］制冷剂泄漏时：O保持良好通风（有窒息的可能）；。
不能与皮肤接触（有冻伤的可能）；［'警告］发生异常时立即停止运转，查明原因之后进行适当处理；「'注意］禁止在高温（环境温度高于45 °C）、潮湿（有凝露）、极度灰尘、大量水蒸气、油雾及特殊气体中使用;「二注意］请勿在产品上放置重物；搬运注意事项［'危险］起吊时，经确认重量后务必使用产品自身的起吊装置;［'警告］产品起吊时避免人员靠近并防止倾倒；［'注意］搬运时避免倾斜角度大于45。
，防止压缩机故障。
［警告］严禁机器水箱内带有水或者其他液体进行运输！！!安装时注意事项［'警告］安装位置水平，并能支撑机组重量（带脚轮的产品，地面应平整、光洁）;［/t警告］设备四周和上部应留出足够的空间（通常大于1米）,以利于空气流动和设备维修；［'警告］请勿将设备安装在落叶、昆虫或其他污物容易聚集的地方，以防阻塞风换热器；［'警告］设备安装时，应调整好风换热器方向，以利通风并避免阳光直射；［'警告］制冷量较大的设备使用时，室内应装有风量合适的排风装置，以防室内空气温度升高影响精密冷却机工作。
冷冻式干燥机说明书(远控)
1.2Mpa 以上。
如果水流量过少或水温过高，可能造
成机组高压超过 2.6Mpa 而停机
图5
元一冷干机有两根排水管。一根为手动排污管，用来排除冷干机
里的锈渣、油污等，以免阻塞自动排水电磁阀。另一根为自动排水管，
周期性地将冷干机析出的水分排出冷干机。
两根排水管应牢固地固定在地面或排水总管上，若安装不固定，
（如图 7）；制冷系统压力低于 0.2MPa，请检查系统那里泄漏，待维修
好后方可开机。
3、冷干机命名 YD- ××× × ×
4、设计标准及运行条件
无表示常压机，H40 表示高压机 W 表示水冷型，A 表示风冷型 匹配空压机 产品系列号
制冷剂：R22/R134a 环境空气温度：5～45℃ 冷却水温度：5～40℃ 冷却水压力：0.2～0.7Mp 压缩空气压力：≤1.1Mpa 接受高压特殊定制（吹瓶机专用） 进气温度：≤80℃ 当压缩空气压力≤0.69Mpa，系统处理能力将会下降。 5、参数设定 制冷剂低压保护开关： R22：0.2Mpa 断开、0.4Mpa 闭合 R134a：0.1Mpa 断开、0.25Mpa 闭合 制冷剂高压保护开关：（手动复位） R22：2.6Mpa 断开 R134a：0.52Mpa 断开、0.83Mpa 闭合 热气旁通阀低压设定 R22：0.38Mpa R134a：0.18Mpa
排水阀
预冷却器
干燥过滤器
截流阀
图5
1.1、压缩空气系统
空压机输出的压缩空气经冷干机的预冷却器进行预冷，然后进入
气—气冷热交换器，与已经蒸发器进行热交换的低温压缩空气进行热
交换，这个过程进一步降低了待处理压缩空气的温度，充分利用制冷
能量，提高整机效率。之后，压缩空气进入蒸发器，制冷系统将进一
冷水机操作规程
冷水机操作规程一、引言冷水机是一种常见的制冷设备，用于调节和控制室内温度。
为了确保冷水机的正常运行和安全使用，制定本操作规程。
二、适用范围本操作规程适用于所有使用冷水机的人员，包括操作人员、维护人员等。
三、安全注意事项1. 操作人员必须经过专业培训并持有相关证书，了解冷水机的基本原理和操作方法。
2. 在操作冷水机之前，必须确保设备处于停止状态，并断开电源。
3. 在操作过程中，严禁将手指或其他物体伸入冷水机内部。
4. 操作人员应佩戴适当的个人防护装备，包括手套、护目镜等。
5. 在操作过程中，应注意设备周围的环境和地面的平稳程度，确保操作安全。
四、操作流程1. 开机准备a. 检查冷水机的外观是否完好，无损坏或漏水现象。
b. 检查冷水机的电源线是否接地良好，无断裂或破损。
c. 打开冷水机的进水阀门，并确保水流畅通。
d. 检查冷水机的冷却剂液位，必要时添加适量冷却剂。
e. 连接冷水机的排水管道，确保排水通畅。
2. 启动冷水机a. 打开冷水机的电源开关，确保电源正常供应。
b. 按照冷水机的启动程序，依次打开冷却水泵、压缩机等设备。
c. 观察冷水机的运行状态，确保各个部件正常工作。
d. 根据需要，调节冷水机的温度和湿度设定值。
3. 运行监控a. 定期检查冷水机的运行状态，包括温度、压力、电流等参数。
b. 注意观察冷水机的报警系统，及时处理异常情况。
c. 定期清洁冷水机的过滤器和换热器，确保其正常运行。
d. 定期检查冷水机的冷却剂液位，必要时添加或更换冷却剂。
4. 关机操作a. 在停止使用冷水机之前，先关闭冷水机的电源开关。
b. 依次关闭冷却水泵、压缩机等设备。
c. 关闭冷水机的进水阀门，停止供水。
d. 清理冷水机周围的杂物，保持设备的整洁。
五、维护保养1. 定期检查冷水机的冷却水泵、压缩机等设备的工作状态，及时修理或更换损坏部件。
2. 定期清洁冷水机的冷凝器和蒸发器，确保其换热效果良好。
3. 定期检查冷水机的电气系统，确保电源线路正常，无漏电现象。
冷水机操作规程
冷水机操作规程一、引言冷水机是一种常用的制冷设备，广泛应用于工业、商业和家庭等领域。
为了确保冷水机的安全运行和有效使用，制定本操作规程，以指导操作人员正确操作冷水机，保障设备的正常运行。
二、设备概述冷水机是一种通过循环制冷剂实现制冷效果的设备。
它由压缩机、冷凝器、膨胀阀和蒸发器等组成。
冷水机的工作原理是通过循环制冷剂在不同压力下的相变过程，吸收热量并排出冷量。
三、操作准备1. 检查冷水机的外观是否完好，有无异常情况。
2. 检查冷水机的电源是否正常，电源插头是否接触良好。
3. 检查冷水机的制冷剂是否充足，如不足应及时添加。
4. 检查冷水机的冷却水循环系统是否正常，水泵是否运行正常。
四、启动冷水机1. 打开电源开关，确认冷水机的电源已接通。
2. 按照冷水机的操作面板上的指示，将制冷剂循环系统设置为运行模式。
3. 打开冷却水循环系统的水泵开关，确保冷却水循环正常运行。
4. 等待冷水机启动完成，确认各项参数正常。
五、正常运行1. 监测冷水机的运行状态，包括压力、温度和流量等参数。
2. 定期检查冷水机的冷却水循环系统，确保水泵正常运行，冷却水流量充足。
3. 定期清洁冷水机的冷凝器和蒸发器，保持散热效果良好。
4. 定期检查冷水机的制冷剂充注量，如有不足应及时添加。
5. 注意冷水机的噪音和振动情况，如有异常应及时处理。
六、停机操作1. 将冷水机的制冷剂循环系统设置为停机模式。
2. 关闭冷却水循环系统的水泵开关，停止冷却水循环。
3. 关闭冷水机的电源开关，断开电源。
4. 定期对冷水机进行维护保养，清洁设备，检查设备的各项功能。
七、安全注意事项1. 操作人员必须熟悉冷水机的操作规程，严禁未经培训的人员操作设备。
2. 操作人员应佩戴个人防护装备，如手套、护目镜等。
3. 在操作过程中，严禁将手或其他物品伸入冷水机的运转部件。
4. 禁止在冷水机附近存放易燃、易爆物品。
5. 如发现冷水机有异常情况，应立即停机并通知维修人员。
螺杆冷水机组使用说明介绍模板之欧阳理创编
螺杆冷水机组使用说明书武汉冷冻机厂目录一、概述二、主要技术参数三、机组安全保护系统及电控系统1、机组安全保护系统2、电控系统四、机组的安装及调试1、基础2、机组安装3、电气线路4、水路系统5、机组放余油和排污6、机组检漏7、机组加油8、机组抽真空9、机组加制冷剂五、机组的操作1、开车前的准备工作2、开车程序3、停车程序4、紧急停车5、长期停车6、更换冷冻机油7、补充加油附录水质基本要求本使用说明书应与《螺杆制冷压缩机组使用说明书》配合阅读。
一、概述螺杆冷水机组是以氟里昂22（R22）为制冷剂，水为载冷剂，能提供4~15℃冷水的成套制冷设备。
适用于宾馆、饭店、医院、影剧院、体育馆、商场、水电工程、计算机房、纺织厂等场所的空气调节和工艺用冷水。
螺杆冷水机组主要由螺杆式制冷压缩机组、卧式壳管式冷凝器、蒸发器等组成。
蒸发器上设有电磁主阀、节流阀、安全阀和视液镜；冷凝器上设有出液阀、放空阀、安全阀和视液镜。
机组配用的蒸发器、冷凝器为高效率的换热器，使机组体积小、重量轻、结构紧凑。
机组满负荷使用条件：三、机组安全保护系统及电控系统1、机组安全保护系统⑴机组高压安全阀：机组油分离器或排气管道上设有高压安全阀。
当排气压力过高时，此安全阀打开，保护机器、设备不受损坏。
安全阀的起跳压力调定值为1.8MPa。
⑵冷凝器高压安全阀：当冷凝器压力过高时，此安全阀打开，使压力下降，保护机器不受损坏，安全阀的起跳压力调定值为 1.8Mpa.安全阀跳动后应拆下清洗，进校正后，重新装上使用。
⑶高压继电器：机组压缩机设高压继电器，压力调定值为 1.6 Mpa，当排气压力高于调定值时，压缩机自动停车。
⑷油压差继电器：机组油泵出口的油压比排气压力高0.15~0.3 Mpa，以保证轴承、轴封的润滑及正常喷油。
当油泵出口的压力与排气压力之差低于0.10 Mpa时，机组自动停车，以保护机组不受损坏，此调定值为0.10 Mpa。
⑸油精过滤器压差控制器：机组设置油精过滤器压差控制器，调定值为0.10 Mpa，当润滑油中杂质过多，压差高于此调定值时，机组自动停车。
UP412型制冷机使用说明书
RUP412型制冷机 使用说明书空白页安 全中船重工鹏力（南京）超低温技术有限公司的所有产品均按国家安全标准进行设计，在安装、操作和维修过程中均依照此技术指南。
售后服务中心信息详见本指南的服务部分。
在本技术手册中有三种特殊说明—警告、注意、备注。
对可能造成一系列人身伤害甚至伤亡的行为及情况进行提示。
对可能造成设备损伤或者异常情况的行为进行提示。
给出重要的或额外的信息，对相关问题或操作进行解释或建议。
如同其他安全说明一样，警告和注意出现在文件中适当位置的矩形框中。
由于其重要性，在安全部分和综述部分中均有总结，请优先阅读。
避免损伤当制冷机处在高磁场环境中时，铁制工具和部件将造成危险。
当有磁场时，严禁使用 铁磁性工具。
避免暴露带有心脏起搏器、电振发生器或铁磁植入器的人应该避免在高磁场环境下出现。
目前， 长时间强磁场对人体的影响还不明确。
尽量缩短个人暴露在磁场中的时间。
避免伤害极冷可造成冻伤。
当操作系统组件时，请不要触摸任何带霜的地方。
请不要将低温液体溅到衣服或暴露的皮肤上，否则将造成皮肤组织的损伤。
操作过程中必 须戴防护眼镜、手套。
避免窒息要保证工作环境通风良好。
避免触电所有供电设备必须满足供应和使用的规则，并由具备资质的人员来安装。
避免伤害不要使用从系统中流出的未经适当减压的压缩氦气。
如果该系统设备破裂，高压气体 将造成严重的人身伤害。
在操作带压力的气体软管及压力容器时要戴防护镜。
不要对压缩气体软管或者其他压力设 备进行加热。
只有在压缩机停止工作后才可以断开气体软管。
当气体回温至常温后才可以拆卸冷头。
材 料失效以及压力泄露将导致人体严重伤害。
为避免冷头或者压缩机连接头松动，而且当气体压力足以顶出连接头而造成严重伤害时， 在拆装气体软管接头时请按规定操作（详见压缩机使用说明书）。
未经厂家批准擅自对设备进行改动的，将不在保修范围内。
规范要求使用的氦气纯度为99.999%，使用纯度不够的氦气可能造成系统的损伤和质保失效。
高效型螺杆冷水机组详细说明书
高效型螺杆冷水机组武汉汉立制冷科技股份有限公司公司简介武汉汉立制冷科技股份有限公司（简称汉立公司）成立于1998年，是一家集制冷产品设计、研发、生产、销售及售后服务为一体的高科技民营企业。
本公司制冷产品齐全，制冷功率从1.5KW到1020KW，分为水冷式、风冷式、蒸发冷式。
产品主要特点为科技含量高，独特的智能化管理控制系统，高精度温度控制系统，可靠安全运行保证系统和高效、节能、环保等个性化化设计。
使产品技术先进，应用适应更广泛工业冷水机产品适用于各种工业制冷、商业制冷、建筑空调专用制冷机产品适用于医疗血液的速冻，解冻制冷高精度制冷机产品适用于激光、科研制冷公司的发展理念：以团队建设为基础、高科技研发为主导、市场需求为主线汉立在成立之初就将科技发展、自主创新，立足高科技产品作为公司的核心发展战略。
为此，汉立公司一方面招聘和培养了大量的专业的科技人才，另一方面聘请高校教授、制冷专家为顾问，组建成了新产品研发研究所。
公司开发的高智能，高精度，全控质量管理产品在市场上具有领先水平近年来，汉立公司投入大量资金，强加与高校的合作，加强新产品、新技术、新功能、高效节能和环保安全的研发。
目前，汉立公司共申请了16项专利，包括发明专利3项，实用新型专利15项，外观专利3项。
其中，已颁发证书的有发明专利1项，实用新型专利10项、外观专利2项，各项知识产权都归为汉立公司所有。
在质量控制管理方面，公司产品实行全过程的严格的质量管理和控制，2013年通过了ISO9001质量管理体系认证，产品各部件全部选用高品质的国际、国内知名品牌，确保公司产品高品质的理念，产品合格率为100%公司秉承用户至上，实行产品“交钥匙”工程的经营理念：以满足用户需求为前提，“量身定做”，规划、设计、制造、安装、人员培训、使用指导、售后定期服务，远程机组运行质量控制与远程技术指导服务，使用户使用我们的产品放心、安心。
目录一、产品概述二、产品特点三、型号说明四、工况说明五、水质管理六、性能参数表七、非标准工况修正系数一、产品概述HLLG系列高效水冷螺杆机组是本公司集多年设计、生产各种制冷机组的经验，与国内知名高等院校和科研机构合作研发，综合国内外同类产品的优点而设计开发的新一代螺杆冷水机组，该产品研发起点高，具有高能效比、高可靠性、高效率、全智能化、环保、安全、结构紧揍、高精度温度控制的特点，广泛用于工业、制药、化工、食品所需的工业制冷；建筑、商场、宾馆等所需的空调制冷，高精度控制的科研制冷需求，本公司可以根据用户各种需求“量身定做”，最大限度的满足用户各种需求，二、产品特点1、螺杆压缩机◇国际著名品牌半闭双螺杆压缩机，电机直接驱动，运转部件和易损件少，运转部件全密封，无轴封泄漏隐患◇高效率5：6专利非对称转子齿型，容积效率更高◇四级式或无级容调以及变频控制系统，实时响应负载变化，节能效果好◇高精度SKF、FAG世界顶级品牌轴承，磨损更低，效率更高，寿命更长◇内置油分并采取双层过滤方式，过滤效率更好◇内建压差供油润滑统，无需油泵，系统更简单、可靠◇压缩机冷却采取先进的吸气或喷液冷却结构2、换热器◇优化的均布的结构设计，使换热器温度场分布均匀◇采取高效螺纹铜管，单位长度表面积为光面的1.5－2倍，传热系数提高1.5一2.4倍，节能20－35%，整机重量减少10—25%◇采取专利技术螺旋折流板代替弓形折流板，其传热系数提高20%到25%，传热效率提高10%，壳程压降降低20%3、完善的控制系统◇国际知名品牌电控元件及工业级可编程控制器◇大屏幕液晶显示器、人性化操作界面、显示控制设备的各项运行参数：状态显示、参数设定、能量调节控制、故障诊断、查询、提示报警、并向总控发出信号实现系统联锁保护◇设置ISO质量管理控制系统：各项数据记录、查询、并对批次追溯、标识、运行实时曲线、历史曲线、使客户的产品数据实现ISO管理要求，◇高精度控制：△T控制，实现温控精度达到±1℃，满足科研和高精度控温精度需求4、可靠的系统保护：◇高低压保护、油压、油位、油温保护◇排气过热、电机过热、过电流保护、缺相、逆相保护◇水流、防冻、低压、水温监测与保护5、膨胀阀（1）采用国际知名品牌的精确控制热力膨胀阀或电子膨胀阀，使得机组无论在满负荷还是部分负荷均能发挥最佳效率，提高经济性（2）电子膨胀阀◇通过电子膨胀阀，对制冷循环的温度、压力实行精确控制，实现高精度控制◇实现双向控制，使双制制冷、制热系统更简单、稳定、可靠◇快速响应负载变化，精确控制供液量，节能、效率高◇过热度可设、可控、可调，充分发挥蒸发器的作用，保持制冷系统最佳状况的运行◇阀控制能力在10%－100%，适应负载变化很宽的范围6、变频制冷压缩机机型◇在变工况、部分负荷和低负荷下，保持制冷系统稳定运行和较高的制冷效率，部分负荷能效比高，节能效果更高◇变工况下，根据负载变化全智能化的快速响应，由负载变化→变频→决定输入功率，没有反复的启动/停止，不消耗多余的电力。
冷水机使用说明书(v2.0软件的1.0版定版08.26)
冷却液循环机（冷水机）使用说明书V2.0 苏州索乐机电设备有限公司前言祝贺你！您已经做出了一个非常正确明智的选择。
首先，公司所有员工感谢您给予我们的这份信任，这本手册阐述了循环冷水机的操作及其基本工作原理，能够使您更好的使用这台机器的所有功能，所以我们也建议您在使用机器前能够完整的阅读本手册。
同时，为了您能更安全的使用我们的产品，提出以下一些注意事项：1)在您安装或操作机器前，请确保阅读过我们的使用手册并能完全理解手册中的内容和手册中列出的一些注意事项，如果在阅读手册中遇到任何问题，请您联系我们.2)如果因非专业人员在安装、操作、或维修过程中造成机器的损坏，不在本公司的保修范围之内。
3)机器在搬运的过程中，应轻拿轻放，否则易造成机器内部零件的松动，导致故障。
4)请留心所有警示标签。
5)请勿移除警示标签。
6)在机器水箱没有冷却液的情况下，请勿开启机器。
7)在维修或移动机器之前，请务必切断电源线的电源。
8)仅限专业人员修理和维护。
由于产品的更新换代，手册的内容可能与您的最新产品有稍许差异，在您第一次使用时请咨询现场服务人员。
在你以后的使用中，如果发现问题，请及时与我公司联系，我们会竭诚为您服务。
另外，由于编写者水平有限，手册中难免有不足之处，欢迎指出。
苏州索乐机电设备有限公司目录第1 章系统简介 (1)第2 章安装说明 (2)第3 章使用说明 (4)3.1 启动前的准备 (4)3.2控制器面板 (5)3.3操作指南 (6)3.3.1 开机 (6)3.3.2 设定温度 (6)3.3.3 启停压缩机 (8)3.3.4 启停水泵 (8)3.3.5 PID整定 (8)3.3.6停机 (8)3.4 高级应用模式 (9)3.5常见报警 (10)3.6 硬件接口 (选配) (11)第4 章一般问题解决 (12)附录一参数库 (13)附录二报警信息 (18)第 1 章系统简介恒温冷却液循环机是以冷却液（常用冷却液为水，低温常用合成冷却液，如乙二醇的水溶液等，以下简称冷却液或简称“水”）为传热介质，将其它需要冷却的仪器或设备产生的热量传递出来，通过制冷系统将热量散发到设备外部，从而保证设备在正常的温度范围内工作。
大冷主机氨氟单机双级使用说明书
全滚动轴承单机双级系列螺杆式制冷压缩机组使用说明书中华人民共和国THE PEOPLE’S REPUBLIC OF CHINA 大连冷冻机股份有限公司DALIAN REFRIGERATION CO.,LTD.承蒙惠购冰山牌制冷设备，谨此表示衷心感谢！在使用本设备之前，务请详细阅读本使用说明书，以便掌握正确的安装、调试及操作方法，这对机器正常、可靠地运转十分重要。
在设备正常使用后，也请妥善保管使用说明书，以便日后参考。
因产品改进和更新，本说明书内容可能会有所改变，恕不另行通知。
目录1 概述 (1)1.1产品特点、用途及使用条件 (1)1.2产品型号的组成及其代表意义 (1)2 全滚动轴承单机双级螺杆压缩机组的组成及工作原理 (1)2.1全滚动轴承单机双级压缩螺杆压缩机组系统原理 (2)2.2全滚动轴承单机双级螺杆压缩机组的主要零部件 (3)2.2.1全滚动轴承单机双级螺杆压缩机 (3)2.2.2联轴器 (3)2.2.3吸气过滤器 (3)2.2.4排气止回截止阀 (4)2.2.5能量调节电磁阀组 (4)2.2.6油分离器 (4)2.2.7油冷却器 (4)3机组主要参数 (6)3.1机组主要技术数据 (6)3.2性能参数 (8)4安装及开机前的准备 (8)4.1安装 (8)4.1.1基础 (9)4.1.2 机组的吊装 (9)4.1.3机组的安装 (9)4.1.4 管路连接 (9)4.1.5电气接线 (9)4.1.6 联轴器找正 (9)4.2开机前的准备 (10)4.2.1 系统排污 (10)4.2.2 系统试漏检验 (10)4.2.3系统真空试验 (11)4.2.4加油 (11)4.3充入制冷剂 (11)5操作 (11)5.1正常开机 (11)5.2正常停机 (12)5.3运转过程中注意事项 (12)5.4停机期间保护措施 (12)6.机组故障及消除办法 (12)7 检修 (14)8 液态工质冷却螺杆式制冷压缩机组 (14)8.1结构特征与工作原理 (14)8.2安装与使用 (16)附表1冷冻机油各品种的应用（GB/T16630-1996） (16)附表2R717（NH3）热力性质表 (17)附表3R22(CHF2C L)热力性质表 (18)1 概述本说明书介绍了大连冷冻机股份有限公司生产的全滚动轴承单机双级螺杆制冷压缩机组的结构特征、性能参数、操作方法和维修保养，以指导用户及专业制冷技术人员正确地使用。
冷水机操作规程
余姚市长伦世纪汽车零部件有限公司冷水机操作规程冷水机组操作规程1.每次开机前确认(1)电源电压正常。
380V±10%(2)冷冻水、冷却水系统相应阀门已打开。
(3)冷却塔水量充足,冷冻水自动排气阀打开。
补给水系统正常。
(4)压差旁通阀正常工作。
(5)机组已经过12小时通电预热。
2.开机程序(1)启动冷却、冷冻泵及风机盘管、冷却塔等辅助设备,检查冷冻水和冷却水流量是否正常,及其它设备动作是否正常。
(2)设定需要的冷冻水温度。
(3)按下开启(ON)按钮,启动机组。
3.日常运行检查内容机组启动后操作人员应检查并记录机组各项运行参数。
(1)机组吸排气压力。
若排气压力超高,应检查冷却系统是否正常,若压力过低,应检查系统是否泄漏冷媒。
正常范围:排气1.1-1.9MPA吸气0.4-0.8MPA(2)机组三相电压电流。
(3)冷却、冷冻水进出水压力及温度。
当冷却水的进水温度降到很低时,可以关闭冷却塔风扇,或加装冷却水旁通管,使部分冷却水不经过冷却塔。
1工作范围:冷却水出口温度22℃至37℃冷却水出口温差值 3.5℃至10℃冷冻水出口温度5℃至20℃冷冻水出口温差值2℃至10℃(4)温度控制器,机组能否自动启停及加减载。
(5)冷冻油液位应在油镜半镜以上。
(6)检查机组有无异响。
4.停机程序(1)按下停机(OFF)按钮,停止机组。
(2)停止冷却塔、冷却泵。
(3)最后停止冷冻泵跟末端设备。
5.操作人员职责1.在操作机器以前,应尽快熟悉冰水机组及附属设备的性能及操作方法。
2.做好开机前系统的准备工作,根据实际情况开机及停机。
3.保存机器的运转记录并记载任何异常状况。
4.检查机器设备,做例行的调整及控制测试,保持适当的冷媒量。
安全运行规程1.严禁超越安全“设定值”调节安全装置!2.严禁先停冷却、冷冻泵再停机组!3.严禁长期无水流开关运行机组!4.严禁在保护装置异常时开机!5.严禁在冷却水或冷冻水不足时开机!6.严禁在长期断电后,不对机组预热即开机!7.严禁在水压水流不稳定时开机!8.严禁机组在明显受到管路系统振动时开机!机房管理规程1.机房门、窗应具备防止外人擅自进入的门锁、栏杆。
冷水机操作规程
1.0目的：为了延长机器使用寿命，正确使用冷水机，避免各类事故的发生，特制定此规范。
2.0适用范围：本公司所有冷水机操作人员。
3.0相关文件和资料：《冷水机组用户操作使用说明书》。
4.0职责：4.1机电科负责设备的大、中、小修及定期维护保养工作；4.2生产科负责设备的操作和日常维护保养工作。
5.0工作原理：压缩机内冷冻媒的循环在经过循环冷却水时将热量释放出来而使温度降低，等循环至冷冻水区间时将吸收热量而升高温度，而冷冻水因释放热量而温度降低，产生的冷冻水循环供机组使用。
6.0开机前的准备：6.1检查冷却水电机及阀门确定启动；6.2检查设定的进出水温度是否与机组及现行环境匹配；6.3检查水压及压缩机高低压情况。
7.0开机操作：7.1接通电源；7.3设定进/出水温度；7.4选择手/自动开机方式；7.5选择手动开机方式时，按下启动按钮，开机过程即完成；7.6选择自动开机方式时，根据设定好的定时开机时间即可到时自动开机。
8.0停机操作：8.1按下停机按钮，此时机组停止运行；8.2压缩机先停止运行，经过5分钟后，冷却水和冷冻水泵及楼顶冷却风扇宜停止运行；9.0 日常维护保养：9.1系统用水应干净，对管道应用克垢定期清洗；9.2要经常检查机组的运行情况，包括冷却水、冷冻水的水质、水温、水压、冷媒、润滑油及水泵、冷却塔等运行是否正常，发现异常应及时处理；9.3观察水泵和散热风机是否正常；9.4保持机房干燥，清洁及通风良好。
10.0定期维护保养：10.1检查保护接地是否良好，周期为3个月；10.2清洗过滤装置，周期为3个月。
11.0注意事项：11.1非机组操作人员严禁启停机器和设置内部参数；11.2为了使冷却水得到充分利用，延长机器使用寿命，必须使机组达到适当温度后，才向各方面输送冷水；11.3注意经常观察压缩机的高低压是否在允许范围内，自动校正是否失灵；11.4长期停用后，应提前24小时给机组通电，使机组润滑油加热；11.5若非紧急情况下不要通过切断主电源来停机；11.6当机组发生故障报警停机时，应先按下机组停机按钮，再检查故障原因，再故障未排除前不得强行开机。
东洋制冷冷水机说明书
东洋制冷冷水机说明书工业冷水机使用说明书使用前请详细阅读本说明书，并保存此书以备日后参考冷水机安装一、冷水机搬运冷水机搬运前应做好必要的防护措施，搬运过程中禁止倒置、碰撞、震动等，防止机组受损。
二、冷水机安装1、冷水机安装地面要平整，并牢固可靠；15匹以上的冷水机应建造安装基础，同时要找平安装点。
机组与墙之间的距离要有1米宽，使机组有足够散热和检修空间。
2、冷水机应水平安置，安装点应加减震器；冷水机应安置在通风较好、能防雨淋、灰尘较少、远离振动和无腐蚀性气体的地方。
3、按照规范的系统水管匹配和空间位置要求，优化设计水管系统，并按照相关安装标准进行施工安装。
4、水源水质较差和周围环境恶劣时，对于水冷式冷水机，冷冻水和冷却水系统必须安装过滤器；散热过滤装置必须及时清洗或更换。
5、对于封闭冷冻水系统，其最高处必须安装自动排气阀，最低处必须安装泄污排水接头。
6、对于水冷式冷水机，要根据机组制冷能力选用匹配的冷却塔。
7、冷冻水管试漏后，要包好保温层，避免冷量损失和防止管路滴水。
三、电源连接1、冷水机电源采用三相五线，电源线（R.S.T）接电源线、或单相线（R.S.E），（N）接零线，（E）接地线。
2、机组用主电源线经电控箱上的穿孔连接在箱内接线柱上，保证接线牢固。
若冷水机相位掣安装相反，控制面板上的红色指示灯（相位故障）亮，请将电源总掣关闭，然后将电源线R.S.T其中两相对调，再开启电源开关，这时电源指示灯亮，表明已恢复正常。
3、机组配电要求：注意：主电源电压：额定电压±10%，主电源频率：50±2%Hz主电源电压波动超过范围时，不准启动冷水机，否则视为错误操作，由此产生的机组损坏不在本公司保修、保养范围之内。
4、水系统的水流开关、水泵、冷却塔等连锁电路在必要时可正确连接在机组端子2和3控制电路中，将端子2和3短接线去掉。
5、冷水机组设有电流过载保护，压缩机排进气端之高低压保护，马达线圈过热保护，蒸发器防结冰保护，冷却水之水流连锁保护等多种保护措施。
制冰机说明书
hu5M-3000S—5M-100FS单体说明书目录第一章前言第二章产品介绍1制冰机的描述及特点2主要用途，应用范围。
3结构原理，工作特性。
4主要备件说明。
第三章型号參数1制冰机单体机组型号及配置参数2需冰柜及其他小备件。
第四章安装使用1安装场所的选择2水电的连接。
3安装过程注意事项。
4调试，运行启动制冰机第五章维护保养1日常维护步骤2特殊保养及清洗注意事项3常见故障及一般对策。
4易损件的维修。
第一章前言冰人制冰系统设备（重庆）有限公司是一家中日合资企业，专注于制冰系统的创新开拓，生产销售以及服务。
公司全体员工秉承日本冰人株式会社的成熟技术和数十年生产经验，为中国乃至世界的用兵客户提供世界一流的产品。
公司产品系列全有冰片机，板冰机有制冰机单击或着成套系统。
最大的优势是为大量用冰工程开发了独立的运输技术，其中冰的储存，计量输送，利用空压机远距离输送，送冰管路转换器等，都是与制冰技术并行开发的，为用冰行业不可缺少的成套技术。
被手册主要描述5M-300-5M-100F系列制冰机的规格，特性及使用方法，并有常见问题答儗，便于用户参考。
重要在阅读被手册之前，请明确以下几个名词定义，标准工况；达到标准产冰量的工况单体式片冰机；有蒸发器减速机，冰箱等组成的生产片冰的机器，简称片冰单体整体式片冰机，单体片冰机，制冷机组及制冷配件所组成的制冷系统，简称片冰机组。
整体片并系统；整体片冰机，其他附属设备。
为了使制冰机发挥最高性能，并且经久耐用，使用前详阅说明书，遵循注意事项已确保机器性能。
仔细阅读万说明书，相信能从中得到满意的答复。
本说明书所执行的国家标追主要如下；GB985-88 气焊。
手工焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T1184-80 形状与位置公差。
未注公差规定GB1764-79 漆膜厚度测量法GB191-90 包装运输图示标志GB9969.1-1998 工业产品使用说明书总则GB/T14436-93 工业产品保证文件总则GB/T13306-91 标牌GB6388-86 运输包装收发货标志GB/T9439 铸件公差产品介绍1制冰机的描述及特点我公司生产的品牌系列片冰机是采用立式内刮圆柱状蒸发器，采用先进的全自动控制系统，其所有部件不件设计都易于日常操作清洁剂维护，它具有以下特点。
制冷压缩机组使用说明书正文
天津冰乐制冷公司风冷冷凝制冷压缩机组水冷冷凝制冷压缩机组单机双级制冷压缩机组制冷操作使用说明书北京天津冰乐制冷公司制冷工程技术有限公司目录机组简介 (3)一到货验收 (3)图 1 天津冰乐制冷公司单机制冷压缩机组及单机双级制冷压缩机组型号标识 (4)二设备吊装 (4)三设备安装 (4)1 设备位置 (4)图2 天津冰乐制冷公司制冷压缩机组安装距墙最小位置图 (4)2 设备防震 (5)3 电气安装要求 (5)4 机房通风要求 (5)四制冷管路连接 (5)1 机组高于蒸发器的情况 (6)图3 天津冰乐制冷公司机组高于蒸发器做法示意图 (6)2 机组低于蒸发器的情况 (6)图4 天津冰乐制冷公司机组低于蒸发器做法示意图 (6)3 冷凝器的连接 (7)4 制冷管路支撑 (7)图5 天津冰乐制冷公司制冷管道支撑架绝热做法示意图 (7)5 制冷管路绝热 (7)图6 天津冰乐制冷公司制冷系统直管段接口处保温做法示意图 (7)6 焊接 (7)7 泄压管连接 (8)五系统电气连接 (8)图7 天津冰乐制冷公司风冷冷凝制冷压缩机组接线端子示意图 (8)图8 天津冰乐制冷公司水冷冷凝制冷压缩机组接线端子示意图 (8)六系统保证（质保说明） (8)七设备检查 (9)1 正压检漏 (9)2 抽空检漏 (9)八系统操作说明 (10)图9 天津冰乐制冷公司风冷冷凝制冷系统流程示意图………………………………………10图10 天津冰乐制冷公司水冷冷凝制冷系统流程示意图 (10)1.抽真空 2.真空加氟 (11)3.运行加氟 4.收氟 (11)5.润滑/油位检查及补油和换油 (11)九开机程序 (12)<1> 开机前检查事项: (12)<2>开机运行: (12)<3>做好制冷系统运行纪录:《制冷机组运行纪录表》 (12)十维护保养: (13)十一、故障与原因及排除方法：（故障分析表） (14)制冷压缩机组，是制冷系统的“心脏”。
冷水机操作规程
冷水机操作规程一、引言冷水机是一种常用的制冷设备，用于提供冷却水或者冷却液来降低设备或者工艺的温度。
为了确保冷水机的安全运行和高效工作，制定了本操作规程。
本规程适合于所有使用冷水机的操作人员。
二、安全注意事项1. 操作人员必须熟悉冷水机的结构、性能和操作流程，并接受相关培训。
2. 在操作冷水机之前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋。
3. 在操作过程中，禁止戴手套操作旋钮或者按钮，以免发生危（wei）险。
4. 操作人员不能擅自更改冷水机的设置参数，必须按照规程进行操作。
5. 操作人员离开操作岗位时，必须关闭冷水机电源，并将设备调至待机状态。
6. 在维修或者保养冷水机时，必须切断冷水机的电源，并按照操作规程进行操作。
三、冷水机操作步骤1. 准备工作a. 检查冷水机的电源线是否接地良好，电源插头是否正常。
b. 检查冷水机的冷却水或者冷却液是否充足，如不足需及时添加。
c. 检查冷水机的压力表和温度表是否正常工作。
d. 检查冷水机周围是否有杂物或者易燃物，保持通道畅通。
2. 启动冷水机a. 打开冷水机的电源开关，确保电源指示灯亮起。
b. 按下启动按钮，冷水机开始运行。
c. 观察冷水机的压力表和温度表，确保指示值在正常范围内。
3. 设置参数a. 根据实际需要，调整冷水机的温度设定值和流量设定值。
b. 根据需要，选择冷水机的工作模式，如自动模式或者手动模式。
4. 监控运行a. 定期检查冷水机的压力表和温度表，确保指示值正常。
b. 观察冷水机的运行状态，如有异常情况及时报告相关人员。
c. 注意观察冷水机的噪音和振动情况，如有异常及时进行维修。
5. 关闭冷水机a. 在结束使用冷水机时，先将冷水机的工作模式调至待机状态。
b. 关闭冷水机的电源开关，确保电源指示灯熄灭。
c. 检查冷水机周围是否有杂物，保持清洁整齐。
四、故障处理1. 当冷水机浮现故障时，操作人员应即将住手使用，并将故障情况报告给维修人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PUNP ELECTRONICGW532A冷水机控制器厂家使用说明书在安装使用控制器之前，详细阅读该使用说明书！邦普电脑技术开发有限公司2013-07-30软件功能码：X1.GW532A.TY.FO1M V100A3版权所有，翻印必究目录1 使用须知 (1)2 规格说明 (1)3 面板示意图 (1)4 首次上电 (1)5 常用界面 (1)5.1 主界面 (1)5.2 报警界面 (1)6 常用操作 (2)6.1 快速修改设定温度 (2)6.2 查询/复位故障 (2)7 功能菜单 (2)8 参数操作 (2)9 用户参数表 (2)10 厂家菜单 (3)10.1 厂家菜单进入方法 (3)10.2 厂家菜单内容 (3)10.3 厂家调试 (3)10.4 配置向导 (3)11 故障表 (4)12 控制逻辑 (5)13 厂家参数表 (6)14 电气连接示意图 (8)15 安装尺寸图 (8)1 使用须知尊敬的客户：感谢您选择了邦普公司的产品！为了方便您的使用，请仔细阅读说明书，并按照说明书的步骤进行操作。
2 规格说明序号 规格参数 规格说明序号 规格参数 规格说明 1 电源220V/AC ±10% 50/60HZ 6 开关量输出 5个继电器2 测温范围 -40~100℃ 7 开关量输入 12个无源信号输入3 测量精度 0.1℃@25℃8 模拟量输入 1路NTC 温度探头 4 工作环境 -20℃~70℃，≤85%RH 非凝露 9 电流输入 4路电流(0.3~35A) 5 存储环境-30℃~85℃，≤85%RH 非凝露3 面板示意图A lar m泵Pump压缩机Compressor向下Down向上UpRemote远程Industrial Chiller故障功能Function确定OK点亮：允许远程启动/停止熄灭：禁止远程启动/停止闪烁：有故障熄灭：无故障允许/禁止压机运行功能菜单取消返回移位减少数值向下翻页向下选择参数确定消音复位进入熄灭：机组停机闪烁：机组正在停机点亮：机组运行起/停机组4 首次上电控制器首次上电需进行配置，具体操作请参考10.4配置向导。
5 常用界面常用界面包括主界面和报警界面。
5.1 主界面5.2 报警界面倒计时完毕后会进入主界面，主界面显示如下：℃12.0℃Set 菜单PVFn当机组发生故障时，报警提示界面如下：菜单PVFn 闪烁提示报警!℃20.5查询出水温度OK 消音并查询6 常用操作6.1 快速修改设定温度6.2 查询/复位故障如果用户参数【锁定温度】设置为“否”，主界面下可直接修改设定温度，操作如下：℃12.0℃Set 菜单PVFn ℃11.9℃菜单PVFn ℃11.9℃菜单PVFn Set Set注：也可以在用户参数中修改设定温度。
发生故障时会自动弹出报警界面，故障查询及复位操作如下：菜单PVFn 报警!℃20.5查询℃12.0℃Set 菜单PVFn 返回Fn 消音复位温度探头断路复位OKOK7 功能菜单序号 菜单项 功能备注1 用户设置 显示用户参数用户参数个数及含义参考:9用户参数表 2 机组状态 显示机组当前运行状态 不使用电流模块时不显示电流值 3 历史故障 可查询最近10次发生过的故障 按 2s清空历史故障。
4 设备使用率 显示压缩机累计运行时间5 版本信息查询当前使用的软件版本8 参数操作参数值的修改操作，以用户操作修改设定温度为例进行说明。
（【锁定温度】选择“否”）返回Fn 2.机组状态进入OK功能菜单1.用户设置3.历史故障返回Fn 锁定温度:设定OK否返回Fn 设定温度:设定OK12.0 ℃进入用户设置选择参数项返回Fn 锁定温度:设定OK12.0 ℃返回Fn 设定温度:设定OK11.9 ℃返回Fn 设定温度:设定OK11.9 ℃9 用户参数表序号 参数名称 出厂值 设定范围 备注1 锁定温度 否 是~否 是：锁定后不能在主界面修改设定温度。
否：可以在主界面修改设定温度。
2 设定温度 12.0℃ -38.0~99.9℃ 设定范围受厂家参数【设定温度上限】、【设定温度下限】的限制。
3 调节对比度 32 20~44调节液晶对比度4 启动方式 本地 本地；本地+远程；远程 本地：仅可以本地启停机组。
本地+远程：本地和远程都可以控制启停机组。
远程：仅可以远程启停机组。
5 关背光时间 0 0~255分钟 0：不关背光； 6 多语言中文中文~English选择显示语言10 厂家菜单在主界面下，按进入输入密码界面，输入正确厂家密码（默认值4561，建议修改该值），进入厂家功能菜单，厂家功能菜单包含5项内容。
10.1 厂家菜单进入方法移位Fn请输入密码确定0***移位Fn确定移位Fn确定移位Fn确定返回Fn进入℃12.0℃Set菜单PVFn+请输入密码4***请输入密码*0**请输入密码***11:厂家参数设置2:厂家调试3:配置向导10.2 厂家菜单内容序号菜单项功能备注1 厂家参数设置设置厂家参数具体参数请参考13厂家参数表。
2 厂家调试调试机组各电气部分动作是否正常机组运行时无法进入。
3配置向导配置机组常用参数机组运行时无法进入。
首次上电会弹出该界面。
4 参数初始化用户参数恢复出厂初始值参数初始值参考13厂家参数表。
5 厂家密码设置设置进入厂家菜单的密码初始值4561，建议更改该值。
6 清零压机累计运行时间按+2秒可清零压机累计运行时间10.3 厂家调试厂家调试主要用于测试机组各电气部分动作是否正常，机组运行时无法进入。
方法通过测试三相电输入、7个报警输入（两个压缩机时为10个报警输入）和5个继电器输出来确定机组是否正常。
对报警输入只显示检测结果，若正常，说明接线良好及参数设置正确。
若报警，则闪烁显示报警字符，此时请确认外部接线是否良好及参数设置是否一致。
取消Fn进入厂家调试界面返回Fn压缩机高压:报警返回Fn冷冻：输出开关量输入结果选择继电器继电器输出厂家调试1#压机：2#压机：或继电器关闭冷却：报警：返回Fn冷冻：关闭1#压机：2#压机：返回Fn冷冻：输出1#压机：2#压机：返回Fn三相电相序：正常三相电输入冷却：报警：冷却：报警：10.4 配置向导对机器常用的参数进行配置。
配置向导的参数个数及意义参考13厂家参数表。
机组运行时无法进入，具体的配置方法参考参数操作。
首次上电会弹出配置向导界面，此时点击“取消”，不进行配置，下次上电仍会弹出配置向导界面。
一旦进入过配置向导，上电后就不会弹出配置向导界面，只能通过厂家菜单进入配置向导。
取消进入配置向导配置向导Fn ok进入：下次上电不会弹出配置向导界面取消：下次上电还会弹出配置向导界面℃12.0℃菜单PVFn Set返回Fn一键启动：设定禁用OkokFn配置向导参数个数及意义参考：13厂家参数11 故障表故障名称检测条件故障处理解决方法1#压缩机高压压机状态指示灯闪烁或点亮时检测只停1#压缩机，不影响其他设备工作【备注1】检查输入是否和开关量设置一致1#压缩机低压若【低压检测延时】为0，压机状态指示灯闪烁或点亮时检测；若【低压检测延时】不为0，1#压缩机运行检测1#压缩机过载1#压缩机运行检测检查输入是否和开关量设置一致1#压缩机电流过高检查压缩机额定电流设置是否合理1#压缩机电流过低检查压缩机电流接线是否正确，接口是否牢固1#排气温度过高检查输入是否和开关量设置一致2#压缩机高压压机状态指示灯闪烁或点亮时检测只停2#压缩机，不影响其他设备工作【备注2】检查输入是否和开关量设置一致2#压缩机低压若【低压检测延时】为0，压机状态指示灯闪烁或点亮时检测；若【低压检测延时】不为0，2#压缩机运行检测2#压缩机过载2#压缩机运行检测检查输入是否和开关量设置一致2#压缩机电流过高检查压缩机额定电流设置是否合理2#压缩机电流过低检查压缩机电流接线是否正确，接口是否牢固2#排气温度过高检查输入是否和开关量设置一致温度过低运行检测停压机、延时停冷却泵、冷冻泵不停出水温度低于设定的低温保护温度超温预警【备注3】只报警，不影响工作中的设备出水温度高于超温预警温度超温停机停压机、延时停冷却泵、冷冻泵不停出水温度高于设定的高温保护温度防冻故障上电检测停压机、延时停冷却泵、冷冻泵不停检查防冻输入是否和开关量设置一致温度探头断路检查温度探头是否接触良好温度探头短路冷却过载冷却泵启动后检测停压机和冷却泵、冷冻泵不停检查冷却过载输入是否和开关量设置一致冷却电路过高检查冷却泵额定电流设置是否合理冷却电流过低检查冷却泵电流接线是否正确，接口是否牢固冷却水流故障冷却泵启动【冷却启动延时】时间后检测检查冷却水流输入是否和开关量设置一致冷冻水流故障冷冻泵启动【冷冻启动延时】时间后检测若【水流不足处理】设为“停水泵”，发生故障时停机组；若【水流不足处理】设为“不停水泵”，发生故障时停压机和冷却泵，冷冻泵不停。
检查水流输入是否和开关量设置一致冷冻过载冷冻泵启动后检测停机组检查冷冻过载输入是否和开关量设置一致冷冻电流过高检查冷冻泵额定电流设置是否合理冷冻电流过低检查冷冻泵电流接线是否正确，接口是否牢固三相电源故障上电检测停机组检查三相电输入是否缺相或逆相；开关量是否正确水位故障 上电检测 若【水位低处理】设为“停水泵”，发生故障时停机组； 若【水位低处理】设为“不停水泵”，发生故障时停压机和冷却泵，冷冻泵不停。
检查水位输入是否和开关量设置一致机组需维护 运行检测 机组一旦停机则不能开启 (压机累计运行时间超过设定值)【备注1】：若【低压停泵延时】不为0，出现“1#压缩机低压”故障，则故障处理方案为：立即停所有压缩机和冷却泵，延时【低压停泵延时】时间停冷冻泵。
若【低压停泵延时】为0，则故障处理方案为：只停1#压缩机，不影响其他设备工作。
【备注2】：出现“2#压缩机低压”故障，故障处理类似“1#压缩机低压”故障处理，即与【低压停泵延时】参数有关。
12 控制逻辑单压机：升温过程，当PV>=SV+ADD 时启动压缩机。
降温过程，当PV<SV —SUB 时停止压缩机。
双压机：a) 若【卸载偏差】不为0升温过程，当PV>SV 启动一台压机，PV>=SV+ADD 时启动两台压缩机。
降温过程，若当前开启的压机为两台，当PV<SV 停止一台压机，PV<SV-SUB 时停止两台压缩机。
若当前开启的压机为一台，PV<SV-SUB 时停压缩机。
b) 若【卸载偏差】为0升温过程，PV>=SV+ADD 时启动一台压缩机，一个【能量调节周期】时间后，若仍满足PV>=SV+ADD 时启动两台压机。
降温过程，PV<SV 停压缩机。
说明 PV ：出水温度 SV ：设定温度 ADD ：加载温差 SUB ：卸载温差卸载2台区卸载1台区加载1台区加载2台区SV 双压缩机SV+ADD温度PV(℃)卸载区能量保持区加载区SV单压缩机SV+ADD温度PV(℃)卸载偏差不为0卸载2台区加载1台区温度PV(℃)卸载偏差为0一个能量调节周期后，加载2台区保持区13 厂家参数表设置项参数名称出厂值设定范围备注控制设置*一键启动禁用禁用~使用禁用：按压缩机按键后压缩机才允许启动使用；使用：按泵按键后压缩机自动允许运行来电自启动禁用禁用~使用使用：上电自动启动机组；禁用：上电不自启动机组用户参数【启动方式】设为“远程”时，来电自启动无效。
